Установка системы отопления и монтаж твердотопливного котла своими руками

Монтажные нормы

Требования к установке котлов отопления с применением твердого топлива регламентируются Нормами Пожарной безопасности (НПБ) и Нормами строительства и правилами (СНиП)

Особо важно следовать положениям таких нормативных документов, потому как от этого напрямую будет зависеть не только результативность обустраиваемой системы обогрева, но и безопасность жителей Вашего дома

Общая схема подсоединения котла с применением твердого топлива

Ключевые нормы при установке котлов работающих на твёрдом топливе:

расстояние от корпуса котла отопления до стен помещения теплогенерирующей установке обязано быть как минимум 0,5 м;
между днищем котла и стяжкой не должно быть щелей;
расстояние от дверки камеры сгорания до стены находящейся напртив теплогенерирующей установке должно быть не меньше 1,3 м;
если система отопления которая рассчитана на гравитационную циркуляцию носителя тепла, котёл нужно разместить поэтому, чтобы его теплообменный аппарат находился меньше, чем отопительные приборы и иные радиаторы;
первый метр входного и выходного патрубков делается из трубы из стали;
внутренние стены дымоотвода защищаются листовой нержавейкой;

3 варианта благоустройства дымоотвода для котла с применением твердого топлива

Этап 2. Процесс установки системы отведения продуктов згорания

Обустройство дымоотвода можно именовать самым существенным моментом во время монтажного процесса любой техники для отопления, включая процесс установки навесного газового котла в личном доме. Самому установить отопительный котел можно лишь при условии правильного благоустройства системы, отвечающей за вывод из топочного отделения газов и продуктов згорания топлива. Дымоотводная труба обязательно выводится на улицу

Что же касается размеров трубы и ее комбинации, то тут необходимо взять во внимание советы изготовителя. Дымотвод должен полностью подходить показателям устанавливаюемого оборудования

Основным требованием, предъявляемое к большинству дымовых труб, считается эффектное отвод газа и дыма из топочного отделения котла и обеспечение подобающей тяги для поддерживания правильной работы котла. Обустраивая дымоходную трубу, главное проверять непроницаемость всех соединений, при этом герметики следует применять исключительно те, которые не теряют собственных параметров при большом нагреве. Кроме этого современные дымовые трубы должны оснащаться сборниками конденсата и инновационными дырочками, через которые можно будет удалять накопившуюся сажу.

Отопление частных домов печами

Печи по своей конструкции являются прототипами современных котлов, работающих на твердом топливе. Эти устройства производятся в заводском исполнении (стальные и чугунные), могут сооружаться самостоятельно – из кирпича или стали (с применением сварочного аппарата). Принцип работы печей основан на сочетании функций теплогенератора и отопительного прибора – поверхность печи является основной теплоотдающей поверхностью.

Работа печей характеризуется довольно низким КПД – это обусловлено пикообразным режимом горения и необходимостью преодоления термического сопротивления материала изготовления, тепловая мощность печей редко превышает 10 кВт. Металлические печи нагреваются намного быстрее, так как сталь и чугун хорошо проводят тепло, каменные устройства прогреваются медленнее, но дольше сохраняют тепло благодаря частичной аккумуляции теплоты. Печи, в отличие от котлов, обычно ориентированных на какой-то отдельный сорт топлива, отличаются большей универсальностью и могут использовать различные его типы.

Регулирование температурного режима у печей практически отсутствует, небольшой диапазон управления процессом горения осуществляется шибером дымохода или дверцей зольной камеры (поддувала) – но здесь требуется осторожность – при полном прекращении тяги возможно попадание в помещение угарного газа. Печи отличаются простотой конструкции, очень большим сроком службы (при качественном изготовлении), отлично подходят для периодического обогрева домов с непостоянным проживанием людей

Кроме базовых конструкций существуют печи, более совершенные по устройству и набору функций. Оборудование может оснащаться контурами водяной системы отопления, обычно реализующими открытую схему движения теплоносителя, варочными плитами для приготовления пищи, сушильными шкафами, змеевиками или баками нагрева горячей воды

Печи отличаются простотой конструкции, очень большим сроком службы (при качественном изготовлении), отлично подходят для периодического обогрева домов с непостоянным проживанием людей. Кроме базовых конструкций существуют печи, более совершенные по устройству и набору функций. Оборудование может оснащаться контурами водяной системы отопления, обычно реализующими открытую схему движения теплоносителя, варочными плитами для приготовления пищи, сушильными шкафами, змеевиками или баками нагрева горячей воды.

Следует отметить, что функция ГВС у всех твердотопливных агрегатов – котлов и печей – отличается низкой эффективностью, процесс приготовления воды нестабилен из-за неравномерного температурного режима.

Кроме печей классического образца можно отметить камины – но эти сооружения не следует принимать всерьез для отопления целого дома, чаще всего они обогревают одно отдельное помещение и выполняют роль больше романтически-эстетического плана.

Твердотопливное отопление частных домов часто реализуется в регионах с хорошим доступом к топливу – в зоне угольных разработок, вблизи крупных лесных массивов и деревообрабатывающих предприятий. Основным достоинством систем отопления, работающих на твердых видах топлива, является рентабельность по платежам за энергоноситель – она ниже, чем у природного газа, но в несколько раз выше по сравнению с электричеством и жидким углеводородным топливом (соляркой, мазутом и так далее).

Да, работа твердотопливного отопления обычно требует постоянного ручного обслуживания – но вместе с этим имеется высочайший уровень автономности – при наличии запаса топлива отсутствует зависимость от стабильности подачи газа и электрической энергии. Твердотопливное оборудование имеет крупные габариты, требует строительства дымовой трубы и хранилища топлива – но может работать в энергонезависимом режиме (большая часть моделей), не требуется разрешений на установку и использование котлов и печей, печное отопление без водяного теплоносителя не боится размораживания.

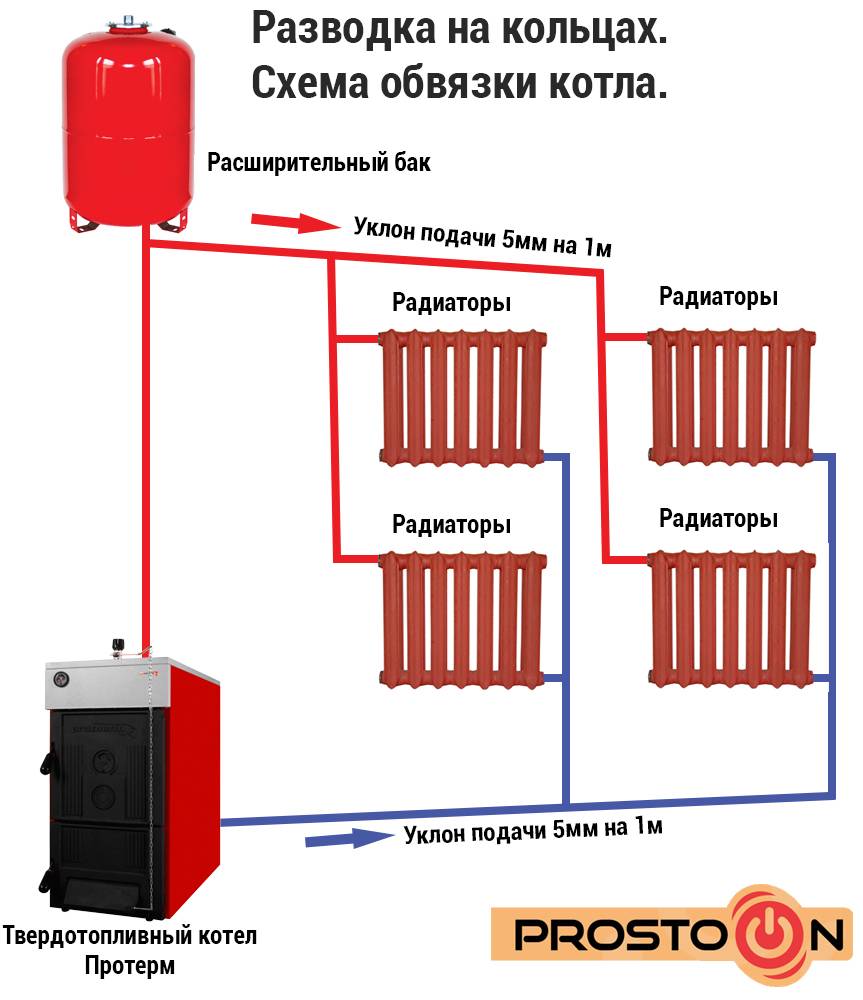

Схемы обвязки

Начнем с того, что в конструкции твердотопливных котлов никогда не устанавливают дополнительные функциональные приборы и оборудование. В них нет ни циркуляционного насоса, ни расширительного бачка, ни блока автоматики. Все эти устройства необходимо устанавливать вне агрегата со стороны отопительной системы.

Поэтому самая простая схема обвязки и подключения твердотопливного котла – это простое соединение его патрубков с трубами отопительной системы дома

Обратите внимание на рисунок ниже, и вы сразу поймете, о чем идет речь

Простая схема подключения

Как видите, в этой схеме установлены все необходимые приборы и устройства, которые способствуют эффективной и рациональной работе отопления в целом. И сам твердотопливный котел в ней занимает основное место. Кстати, когда встает задача монтажа твердотопливного котла своими руками, то именно эта схема, как самая простая, выбирается потребителем сразу.

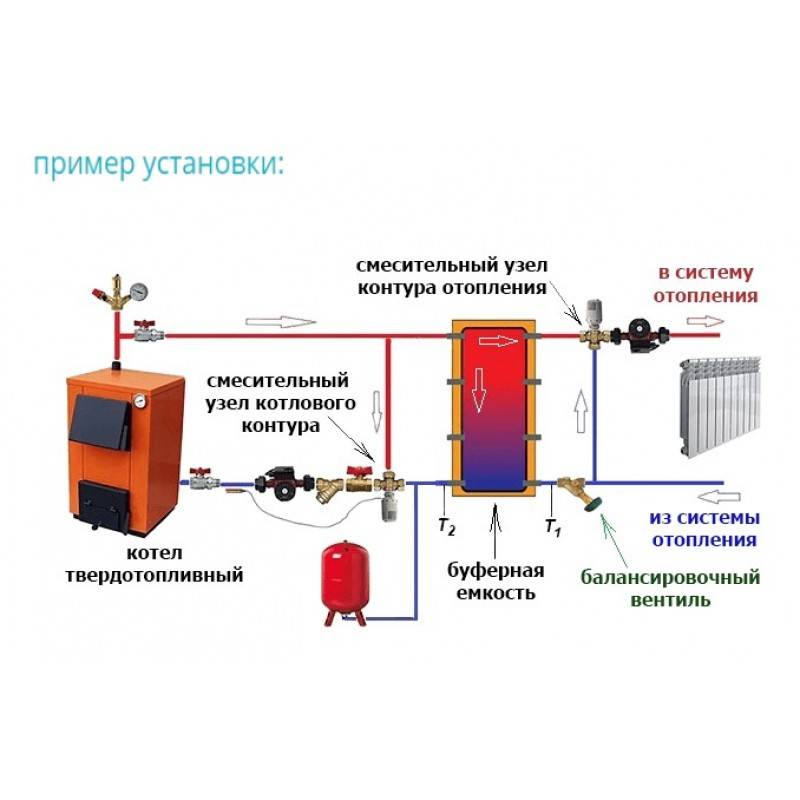

Сложные схемы

Но давайте будем отталкиваться от работы твердотопливного котла, от его функциональности. Необходимо отметить, что производители этого вида отопительного оборудования всегда в инструкциях делают одну очень важную пометку. Агрегат будет работать эффективно и долго лишь в том случае, если теплоноситель на входе в прибор будет иметь температуру не меньше +60°С

Почему это так важно?

Этим избегается большой перепад температур в теплообменнике, что увеличивает срок его эксплуатации. Это первое.
Второе – таким образом можно предупредить появление процесса конденсации влажных паров внутри камеры сгорания топлива. А, значит, на стенках топки и внутри дымохода осаждающаяся на них сажа не превратиться в деготь.

Что нужно сделать, чтобы этих неблагоприятных факторов не образовалось? Вариант один – установить смесительный узел. Конечно, это громко сказано, просто необходимо около котла установить перемычку, соединяющую подающий контур системы отопления с обраткой. Если посмотреть первый рисунок, то эта трубная перемычка будет установлена между циркуляционным насосом и расширительным баком и направлена вверх до подающего контура.

Ошибка №1 – котельная (топочная)

При установке твердотопливного котла в частном доме многие владельцы допускают грубую ошибку – совмещают жилые помещения с котельной. Чаще всего монтаж выполняется в прихожей, кухне или коридоре. Такое расположение, кроме высокой пожарной опасности ведет к следующим негативным последствиям:

Запах гари. Несмотря на эффективную работу дымохода, специфический запах сгоревшего топлива всегда присутствует в помещении, где установлен котел. Он въедается в материал отделки, одежду и предметы быта;
Грязь. При эксплуатации твердотопливный котел требует определенного количества дров, топливных брикетов или угля. Так же нужно удалять продукты сгорания – пепел и золу. Все это в большом количестве будет приноситься и уноситься через жилые помещения, что неизбежно приведет к большому количеству грязи.

Установку твердотопливного котла в частном доме необходимо предусматривать еще на этапе проектирования. В этом случае, под котельную можно выделить отдельное помещение, соответствующее определенным требованиям. Это необходимо по целому ряду причин:

Габариты котла и расстояние до стен;
Обвязка: трубы, запорная арматура, накопительная емкость (при наличии), теплонасос, группа безопасности, расширительный бак. Все эти элементы используются в наиболее эффективной закрытой схеме отопления и требуют свободного пространства не только для установки, но и для дальнейшего обслуживания;
Бойлер косвенного нагрева – используется для получения горячей воды в отопительный сезон;
Место для хранения топлива на одну закладку. Это не строгое требование, а скорее рекомендация. Её соблюдение существенно облегчит эксплуатацию котла.

Котельная для установки твердотопливного котла должна соответствовать нормативным требованиям СП 89.13330.2016 (актуальная редакция СНиП II-35-76):

Габариты помещения. Объем – из расчета15 м3 + по 0,2м3 на каждый киловатт мощности оборудования. Площадь не менее 7 м2, высота помещения – около 2,5 м;
Расстояние от котла до ограждающих конструкций: с лицевой стороны (зона закладки топлива) – 2 м, с тыльной стороны и торцов не менее 25 и 70 см соответственно;
Освещение. Аварийные ситуации, связанные с неправильным монтажом твердотопливного котла предусматривают задымление помещения

Поэтому вопросам освещения уделяется большое внимание. Размер окна должен быть не менее 0,03 м2 на 1 м3 помещения

При невозможности обустройства естественного освещения нужно установить обычный и резервный (независимый от бытовой электросети) источник искусственного света;
Вентиляция. Твердотопливный котел отопления использует для горения кислород из помещения котельной. Поэтому в помещении должна быть предусмотрена естественная или принудительная приточно-вытяжная вентиляционная система. Самый простой вариант естественной вентиляции состоит из вытяжки, не подсоединённой к системе дымохода, и приточного отверстия, расположенного в нижней части внешней стены на расстоянии 30 см от уровня земли. Площадь приточного отверстия сопоставляется с площадью сечения дымохода и не должна быть меньше.

Для твердотопливных котлов большой мощности и при недостаточной площади котельной необходимо принудительное нагнетание воздуха в помещение. Оно реализуется посредством обычного бытового оконного вентилятора, устанавливаемого в вентиляционную отдушину. В особых случаях используется специальное устройство принудительного наддува воздуха непосредственно в топку котла. Такие приспособления значительно увеличивают эффективность и скорость нагрева помещения. Однако имеют определенные технические ограничения – используются только в пеллетных, классических и многокамерных твердотопливных котлах. Для пиролизных моделей и котлов длительного горения такая модификация не предусмотрена.

Материалы строительных конструкций и отделки. Твердотопливные котлы имеют довольно большой вес, поэтому в качестве несущего основания используется бетонный фундамент монолитный или штучный. Рекомендуется, чтобы размеры и форма несущего основания полностью совпадали с размерами помещения котельной. Однако в случае установки твердотопливных котлов небольшого размера и мощности в качестве основания, достаточно кирпичной кладки или монолитной заливки толщиной 5 см и размерами 4м2. Такую конструкцию вполне по силам выполнить своими руками. В качестве отделочных материалов для стен, особенно расположенных непосредственно возле котла, допускается использование керамической плитки, облицовочного кирпича и других типов негорючей отделки. Для потолка, обычно, применяется цементная или гипсовая штукатурка.

В чем заключается правильность схемы?

Схемой отопления дома с твердотопливным котлом называется связь каждого нагревательного элемента с дополнительными устройствами (которые в комплексе подключены к контуру), конструкционными единицами разводки и самим котлом. У любой отопительной системы есть свои основные составляющие – котел, нагревательные элементы (батареи, полотенцесушитель, трубы и т. д.), контролеры, предохранители, расширительный бак и прочее. Схема отопления – правильный контур, который соединяет воедино все необходимые составляющие, при этом должны быть соблюдены все требования и нормы государственных стандартов.

Если планируется самостоятельно заниматься системой отопления, то предварительно в обязательном порядке нужно ознакомиться с перечнем основных государственных стандартов. К ним относят:

документы о строительных нормативах касательно теплоходных сетей;
госнормативы о строительстве и основные положения о жилых зданиях (редакция 2005 года);
стройнормативы о системах отопления и кондиционировании жилых помещений (редакция 1991 года);
госстандарты об агрегатах, которые работают на основе твердого топлива (редакция 1995 года);
госстандарты с описанием нагревательных устройств с производительностью в 100 кВт (редакция 1993 года).

Весь этот перечень является обязательным к ознакомлению. Во-первых, это позволит осуществить подключение в правильной последовательности, а значит, вся система будет работать исправно. Во-вторых, такие документы позволяют осуществить БЕЗОПАСНОЕ подключение.

Если нет уверенности, в том, что под силу перечитать всю литературу, или попросту лень брать такую документацию в руки, то лучше не рисковать не своим, не здоровьем своих близких, а сразу же вызвать специалистов.

Что купить и для чего

Элементы схемы обвязки котла отопления в максимальной комплектации включают:

Расширительный бак.
Насос.
8 кранов (по два на насос, подачу, обратку, и по одному на подвод холодной воды и на штуцер вывода горячей воды).
Фитинги (гайки-американки, муфты, углы, тройники).
Фильтры механические (2 шт) и умягчитель (1 на вводе в котел холодной воды).
Газовый кран и редуктор (для газового котла).
Клапан-сбросник (воздухоотводчик).
Отдельный электрический ввод с автоматом отключения питания (для любых котлов, в которых присутствует электрическая часть, а также для насосов).
Измерительные приборы.
Переходник с дымохода котла на домовой дымоход (кроме газовых турбированных – у них дымоход идет в комплекте).
В отдельных случаях могут устанавливаться нагнетающие вентиляторы и дымососы, если это требуется проектом.

В зависимости от котла и выбранной схемы системы отопления, некоторые элементы могут не применяться.

Обвязка котла с максимальным упрощением

Отдельно стоит сказать о выборе материала труб. Пластиковые трубы – удобны в монтаже и используются повсеместно. Но иногда условиями проекта требуется применять стальные трубы. Сегодня это связано, в большинстве случаев с требованием норм пожарной безопасности или выполнением технических требований для обеспечения бесперебойной работы отопления. Если они есть, то надо уточнять, где и какие трубы вы можете применить согласно проекта. Например, часть схемы в котельной можно выполнить из металла в самой котельной, а в жилых/офисных помещениях перейти на пластик. Либо всю обвязку делать металлической, если это отопление цеха, мастерской и того требует проект.

Способ обвязки котла

Порядок работ:

Установка котла.
Сантехнические работы по включению котла в систему отопления состоят из: присоединения подачи и обратки с установкой фильтра на последней, установки фильтра и умягчителя на ввод холодной воды (для заправки системы отопления), установка крана горячей воды.
Монтаж и проверка работы насоса.
Подключение источника топлива (газ, электричество)
Монтаж воздушного клапана.
Монтаж расширительного бака.
Монтаж приборов контроля (манометры, термометры, термопары, пирометры)
Моделирование ситуаций на срабатывание систем аварийного отключения.
Полная проверка работы системы отопления со смонтированной обвязкой котла.
Приемка работ.

Простая обвязка твердотопливного котла

Как подключить газовый котел в частном доме по порядку?

Установить и правильно подключить прибор возможно собственными силами, но для этого требуется одобрение со стороны газовых служб. В ходе проведения работы потребуется вдумчивая деятельность и необходимость бумажной волокиты: согласовании ряда вопросов и получения документов.

Сначала составляется договор с поставщиком природного газа о его поставке в частное домовладение. Они же занимаются и проектом газификации здания и установки необходимого оборудования.

Перед монтажом сверяются все бумаги (сертификат, серийный номер изделия). Если всё в порядке, переходят к монтажу.

Место установки выбирается относительно типа прибора.

Напольный газовый котёл устанавливают на ровной поверхности из негорючих материалов. Используется, например, плитка или бетонная стяжка. А также иногда подкладывают лист оцинкованной стали с выступом с фронтальной стороны до 30 см. Доступ к конструкции должен быть неограничен с любой из сторон.

Важно! Необходимо чтобы котёл располагался в отдалении от электроприборов и источников огня, а также не вплотную к стене. Конструкция должна иметь равномерную нагрузку на все опоры. Конструкция должна иметь равномерную нагрузку на все опоры

Конструкция должна иметь равномерную нагрузку на все опоры

Конструкция должна иметь равномерную нагрузку на все опоры.

Настенный газовый котёл закрепляется с помощью кронштейнов (идут в комплекте). Высота установки — около 1 метра над полом. Сначала проводится крепление планок, далее на них монтируют агрегат.

Затем происходит подключение к дымоходу. Перед этим проверяется наличие тяги. Для препятствования утечки токсичных газов, соединения тщательно герметизируются.

Фото 3. Настенный газовый котел, установлен более чем на метр выше от пола, подключен к дымоходу.

25 см — предельная длина отрезка трубы, которая связывает котёл с дымоходом.

Следующий шаг — подключение к водопроводу. Первым делом необходимо установить фильтр для жёсткой очистки воды, что препятствует засорению теплообменника. С обеих сторон от него устанавливаются краны и/или вентили.

Для обеспечения оптимального давления в системе, врезку в водопровод осуществляют или до места, где труба разветвляется, или как можно ближе к её входу в здание. Обычно трубу для подачи воды присоединяют сверху агрегата, для возврата — снизу.

Все коммуникации, обязательно снабжаются запорным механизмом для возможности экстренно перекрыть подачу газа в случае опасности.

Материалы и инструменты

Разводные ключи и дюбеля;
строительный уровень для выбора места крепления кронштейнов, его длина не должна быть меньше 1 метра;
перфоратор с набором свёрл разного диаметра для проделывания отверстий в стене, предназначенных для их закрепления;
кронштейны — идут в комплекте, но лучше, чтобы было некоторое количество про запас;
ножницы, чтобы при возможной резке труб не повредить их защитный слой, отвечающий за герметичность;
калибратор для развальцевания труб;
вентили, краны — для крепления запорных механизмов;
листы оцинкованной стали и инструменты для их резки.

Поэтапное подсоединение отопительного контура

Есть несколько способов подсоединения контура к котлу, зависящих от модели и вспомогательного оборудования.

При подключении одноконтурного газового прибора к отопительной системе самый простой способ — использование отсекающих кранов и присоединение контура с их помощью непосредственно к котлу.

Циркуляция теплоносителя происходит в естественном режиме, и в системе устанавливается обычный расширительный бачок.

При подключении двухконтурных аппаратов работа усложняется, так как к котлу подводят двойной комплект труб. По одному течёт непосредственно теплоноситель, а по второму — циркулирует горячая вода. Подсоединение также устанавливается с помощью отсекающих кранов.

Если система закрытого типа, то должны быть установлены дополнительные приборы: циркуляционный насос, мембранный расширительный бачок и группа безопасности.

Требования к месту установки котла и нормативы для установки твердотопливного котла отопления.

Во-первых необходимо разобраться с котельной. Должка быть хорошая вентиляция в котельной, необходимая для правильного процесса горения. Пол должен быть бетонным не тоньше 5см.

Монтаж отопительного котла в первую очередь заключается в правильном выборе места для котельной и котла. Недостатки твердотопливных котлов в основном заключаются именно в необходимости установки котла в месте, где много площади и по периметру котла имеется достаточно места для вентиляции поверхностей. Конечно и правильное оборудование, которое нужно для установки системы тоже играет немаловажную роль. Такое оборудование, если оно профессиональное, то стоит больших денег, а потому лучше доверить установку грамотным фирмам. Хотя, конечно, всё зависит от масштабов вашей отопительной системы. Как бы там ни было необходимо будет выполнить следующие монтажные работы:

Размещение в котельной отопительного котла
Прокладка трубопровода по дому
Обвязка
Запуск котла

Можете посмотреть подробное видео «как правильно установить твердотопливный котёл «: Теперь касательно нормативов и требований к подключению котла и системы в целом, ведь насколько хорошо будут выполнены данные рекомендации зависит насколько надёжно и долго проработает ваша система без вмешательства извне.

Если речь идёт о подключении всей системы, то оно должно быть выполнено с учётом всех нормативов, чтобы не дай Бог где чего не прорвало и не принесло в будущем Вам серьёзного ущерба. Рассмотрим основные требования для безопасности работы котельного оборудования:

Подключение второго котла к твердотопливному

Одна из особенностей твердотопливных котлов — цикличность работы. В холодный котел загружается топливо, зажигается. Пока оно горит, идет очень активное выделение тепла. После прогорания закладки ждут остывания котла, его чистят, снова загружают топливо и цикл повторяется. Так работают котлы на дровах и угле. В некоторых из них есть возможность «догружать» топливо в процессе горения. Но сам цикл от этого не меняется — наступает период, когда необходимо дождаться остывания котла — для чистки и удаления шлака, золы и т.д.

Исключение из этого правила — котлы на пеллетах. Они также относятся к твердотопливным, но работать могут месяцами непрерывно. Главное — высокое качество гранул с низкой зольностью, их достаточное количество и налаженная подача. Чистить такие котлы необходимо не чаще одного раза в месяц, так что «технологические» остановки очень редки.

Последовательная схема включения двух котлов: ТТ и электро

Цикличность работы котлов на дровах и угле доставляет довольно много неудобств, одно из которых — остывание дома после затухания котла. В холодный период это действительно проблема. Решается она установкой комбинированного или второго котла, на другом виде топлива.

Комбинированные — это котлы, которые могут работать на нескольких видах топлива. Чаще всего к ТТ добавляют электрические нагреватели. Они включаются автоматически после того, как погаснет топливо. Работает электрическая часть обычно непродолжительное время, в период действия «ночных» тарифов, так что затраты возрастают не слишком, а комфортность повышается заметно. Минус такого решения — высокая стоимость таких агрегатов. Дешевле купить и установить два котла — твердотопливный и электрический, — чем приобрести один смешанный.

Параллельно или последовательно?

Если котлов два, то к системе их можно подключить один за другим — последовательно или параллельно. Оба варианта имеют достоинства и недостатки.

При последовательном подключении, схема обвязки твердотопливного котла проще, автоматики необходимо минимальное количество. Недостаток такого способа — второй котел остается в системе, нет возможности его отсечь. То есть, часть энергии расходуется «на обогрев» неработающего котла. Причем он имеет дымовую трубу, так что часть тепла просто «греет улицу», так как выводится через дымоход.

Параллельная — оборудования больше, но можно сделать так, чтобы «не греть улицу»

Эта схема хороша в том случае, если ТТ котел является основным, а электрический (или газовый) работает непродолжительный период времени — для поддержания температуры. «Пустые» затраты энергии есть, но они некритичны, так как масса этих котлов небольшая. Если же, наоборот, основной — газовый или электрический, а «резервный» — твердотопливный, расходы на обогрев неработающего котла будут ощутимы.

Подключение двух котлов через тепловой аккумулятор

При параллельном подключении электрокотла к твердотопливному, схема более сложная. Необходима автоматика, которая отслеживает понижение температуры в системе, краны с электроприводом, отсекающие остывающий котел по команде датчиков. А все это повышает стоимость, да еще обвязка твердотопливного котла становится более сложной.

Последовательность монтажа

Промышленность выпускает несколько разновидностей твердотопливных котлов – пеллетные, прямого горения и пиролизные.

Тем не менее, установка твердотопливного котла любого типа выполняется по одинаковой методике:

Сначала определяют место, где будет размещен котел.
Далее выполняют предварительную подготовку помещения.
Оборудуют приточно-вытяжную вентиляцию.
Монтируют выбранный котел на твердом топливе и выкладывают дымоход.
Подключают к общей отопительной системе и проверяют его работоспособность пробным запуском.

Грамотное выполнение подготовительных работ перед установкой твердотопливного котла в доме имеет большое значение. Если проигнорировать один из этапов подготовки, в процессе эксплуатации котла вы неминуемо столкнетесь со сложностями. Тогда все недочеты устранять придется в текущем режиме прямо посреди отопительного сезона. Рассмотрим каждый из перечисленных пунктов более подробно.
