Установка секционных ворот своими руками: замеры, подготовка проема, монтаж

Требования к установке

• Вертикальные направляющие должны устанавливаться строго вертикально, что проверяется строительным уровнем.• Диагонали горизонтальных направляющих должны быть равны (допустимое отклонение составляет ±5 мм).• Взведение пружин производится специальными монтажными воротками, при этом пружина взводится на строго определенное количество оборотов. При фиксации окончания пружины болтом необходимо применять усилие 15 Н.м. После взведения пружин убедитесь, что шплинт вынут из устройства защиты от разрыва пружины.• Соединение узлов конструкции должно осуществляться строго в соответствии с инструкцией. Боковые стыки панели должны быть строго на одной линии, зазоры не допускаются.• Способы крепления к стене:а) если материал стен обладает высокой прочностью (полнотелый кирпич, бетон с высокой прочностью сжатия, металлический швеллер), то крепление основных несущих элементовможно осуществлять напрямую к ним;б) если материал стен обладает низкой прочностью (пустотелый кирпич, газосиликатный блок, бетоны с низкой прочностью на сжатие, дерево, и т. д.), то необходимо предварительно установить стальной профиль по периметру проема.• Перед началом монтажа проверьте состав изделия в соответствии со спецификацией, входящей в комплект.

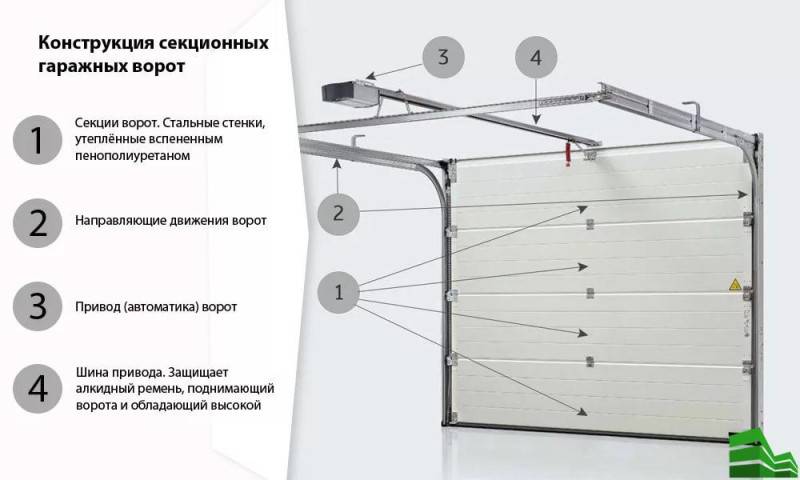

Устройство и принцип действия

Секционные ворота состоят из нескольких элементов:

направляющих;
электрического привода;
модулей;
пружинного механизма;
полотна;
секций.

Основным механизмом, осуществляющим движение полотна, выступают направляющие. Они представляют собой профили, изготовленные из стали, крепящиеся вертикальным образом, по сторонам от проема, а также горизонтально – под потолком. На них находятся кронштейны, непосредственно двигающие основное полотно.

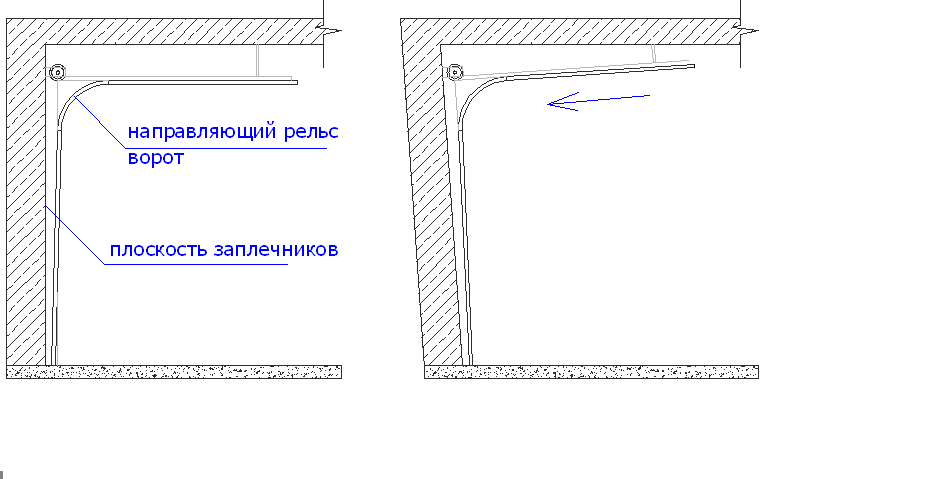

Направляющие должны быть установлены максимально точно, любое отклонение их по вертикали понижает эффективность функционирования всей системы. Они могут затруднять её свободное движение, что негативным образом скажется на герметичности закрытия створок.

Чтобы уравновешивать возможные колебания полотна, применяется пружинный механизм. Его установка требует правильной регулировки, от этого фактора зависит надежность всей фиксации.

Секции представляют собой пару листов из стали, пространство между которыми заполняется полиуретановой пеной. Последняя сберегает температуру внутри помещения, изолирует проникновение внутрь шума. Для повышения сроков службы панелей их дополнительно покрывают антикоррозийными составами. Иногда внутрь панелей монтируют прозрачные акриловые вставки, они гарантируют проникновение внутрь дневного света, отличаются высокой устойчивостью к ударам.

Кроме вышеперечисленного, такие конструкции оснащают:

замками;
торсионной системой;
механизмами обеспечения безопасности;
ручками;
засовами;
крючками.

Движение системы происходит таким образом:

во время открывания полотно поднимает по вертикально направленным рельсам;
после происходит его плавное преломление и перенаправление на горизонтально расположенные рельсы;
после открытия проема, полотно находится над ним, удерживаемое там специальным механизмом.

Подготовка проема гаражных секционных ворот

Обязательно должна присутствовать подготовка дверного отверстия перед тем, как ворота будут установлены. С помощью чертежа вы можете понять, годится ли ваш проем для монтажа конструкции.

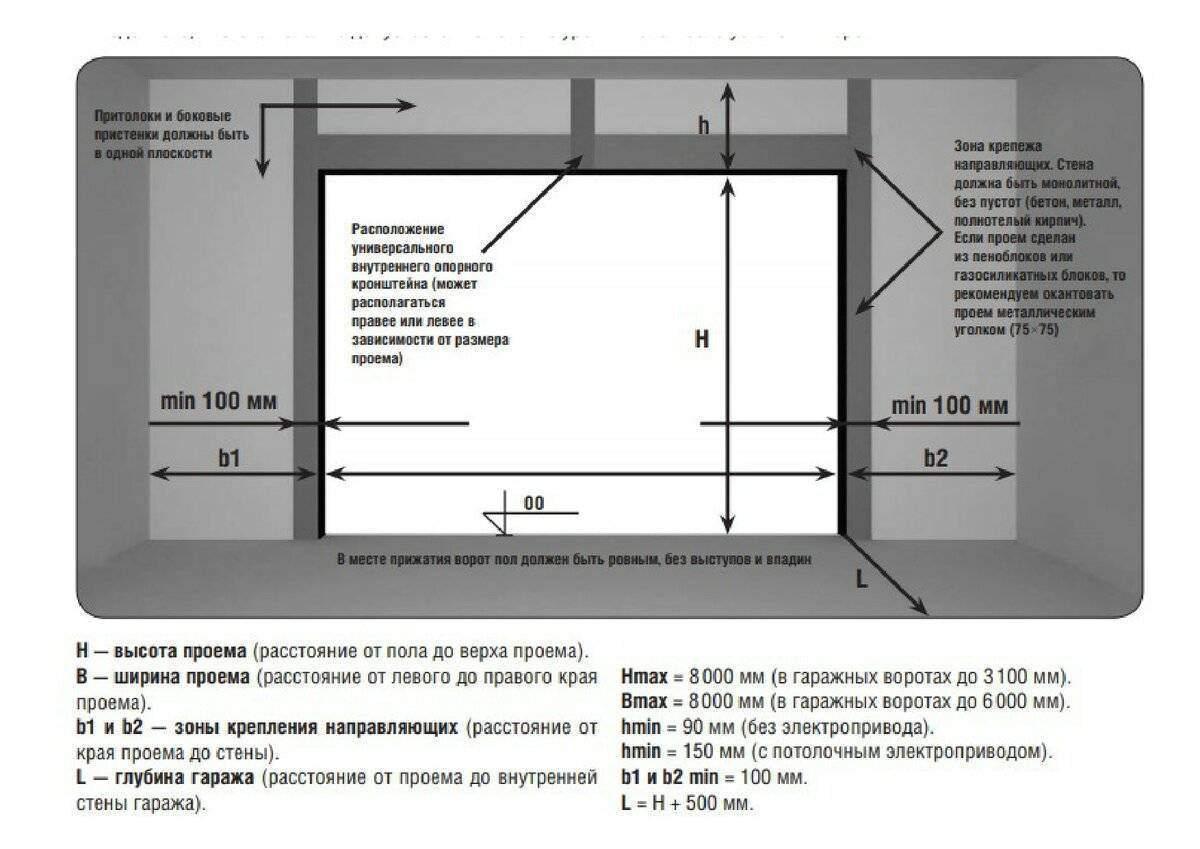

Если размеры не меньше, чем указано на схеме, то можно подготавливать стены вокруг дверного отверстия.

Требования к стенам проема:

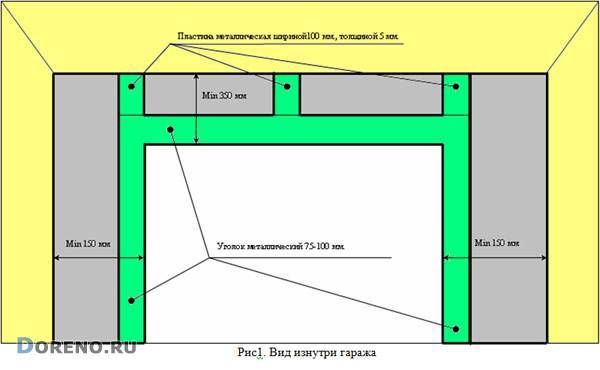

Стены, которые находятся вокруг проема, должны располагаться в одной плоскости и быть ровными.
Лучше, чтобы стена была кирпичная или бетонная. Если вы имеете стены из пеноблока, крепить к ним направляющие не рекомендуется, так как крепление будет ненадежным. При этом можно сначала сделать обвязку стен с помощью стального уголка с размерами полок 10х10 сантиметров.
Заказывайте и делайте монтаж полотна, когда у вас будет готов пол. В этом случае уплотнитель будет плотно прилегать к полу, и можно будет наиболее четко сделать монтаж направляющих.
Если же пол вы еще не сделали, то есть возможность заказать полотно, зная отметку пола и учитывая погрешность не больше чем 10 миллиметров.

Прежде чем ставить устройство, обязательно проверьте дверное отверстие. Стены его должны состоять из бетона или кирпича, для того чтобы устройство можно было надежно закрепить.

От этого будет зависеть, насколько качественно, а главное прочно, будет механизм установлен и как долго он будет нормально функционировать.

Если все требования будут выполнены, бесспорно, ваш механизм прослужит длительный период времени.

https://youtube.com/watch?v=ArXI0loe_9s

Особенности и преимущества конструкции

Разберем, какие характеристики этих ворот делают их настолько популярными:

Более современный вид, чем у обычных ворот;
Большая стойкость к ветру благодаря механизму концевого захвата;
Тонкость самой конструкции – поскольку ламели тонкие, они «съедают» меньше полезной площади помещения, чем стандартные ворота;
Свобода проема позволяет автомобилисту совершать маневры;
Экологичность продукции и безопасность для здоровья;
Отсутствие подверженности коррозии и неблагоприятным природным факторам;
Легкость ухода за изделиями – их надо только регулярно протирать от пыли сухой ветошкой;
Разнообразие типов изделий в плане внешней отделки – выпускается около трех десятков типов отделки. Большой популярностью пользуются серые ламели под кварц, серебристые, а также окраска, имитирующая сорта древесных пород;
Изделия с прозрачными вставками позволяют проводить обзор противоположной стороны;
Возможность приобрести ламели с мелкими отверстиями для проветривания. Через них, как и через вставки, проникает также некоторое количество солнечного света.

Установка рольворот в остекленном помещении

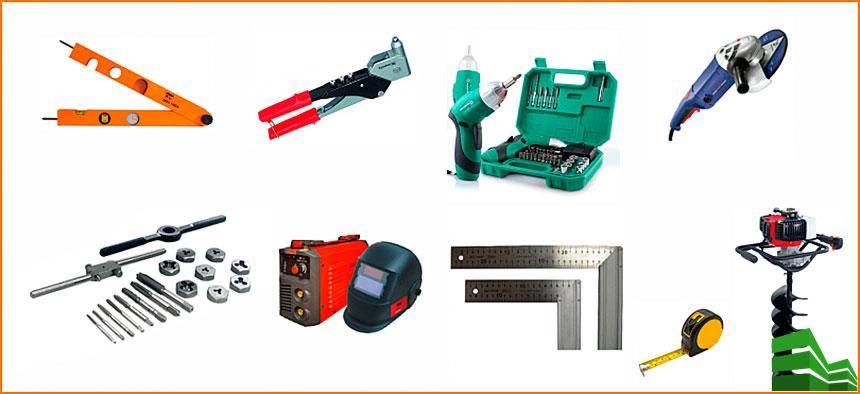

Этап 1. Подготовка оборудования

Установка секционных ворот с любым механизмом открывания, требует предварительной подготовки необходимого инструмента:

лазерный уровень, обычный здесь будет неэффективен (он дает высокий уровень погрешности, что недопустимо), особенно, если ширина превышает пять метров;
электрическая дрель, чтобы крепить фиксирующие компоненты на высоте;
перфоратор, мощность которого превышает 1,5 кВт, чтобы проделывать отверстия в бетонном основании;
отвертка;
плоскогубцы;
кусачки.

Этот список необходимого оборудования нельзя назвать полным, конкретные наименования зависят от конкретной разновидности системы, качества предварительной подготовки проема. Кроме того, дополнительно потребуется крепеж, виды которого будут зависеть от того, какое стеновое покрытие присутствует в гараже.

Разновидности конструкции секционных ворот

Секционные ворота с калиткой

Различают секционные модели по назначению:

Гаражные – имеют небольшие размеры, так как рассчитаны на частные гаражи или стоянки в торговых центрах. Крепление потолочное. Секции изготавливаются из сэндвич-панелей разного вида, так как они обеспечивают теплоизоляцию бокса. Модели весьма привлекательны. Часто имитируют деревянную обшивку, могут иметь рельефную необычную фактуру. Управляются вручную или с помощью автоматики.
Промышленные – рассчитаны на эксплуатацию в тяжелых условиях. Они не всегда утеплены, но обеспечивают максимальный уровень защиты от химически агрессивных веществ, обеспечивают высокую герметичность при закрывании и чаще всего выступают элементом шумоизоляции. Типоразмеры разнообразны. Промышленные ворота обязательно оборудуются электроприводом, а также усиленной цепной системой, что позволяет открыть тяжелую створку при отключении электричества.
Модели с калиткой – дорогая разновидность. Калитка обустраивается прямо в полотне створки. Состоит из секций и изгибается, поэтому имеет сложную конструкцию. Однако для частного дома или небольшого предприятия такой вариант наиболее удобен.

Выпускает секционные ворота множество российских и зарубежных компаний.

Проем имеет значение

Первым этапом при заказе секционных ворот станет подготовка проема для них, только зная точные мерки, можно быть уверенным, что ворота подойдут лучшим образом и установятся без проблем. Если же будут допущены какие-то ошибки или неточности, то ворота не будут функционировать должным образом, и могут выйти из строя гораздо быстрее заявленного срока.

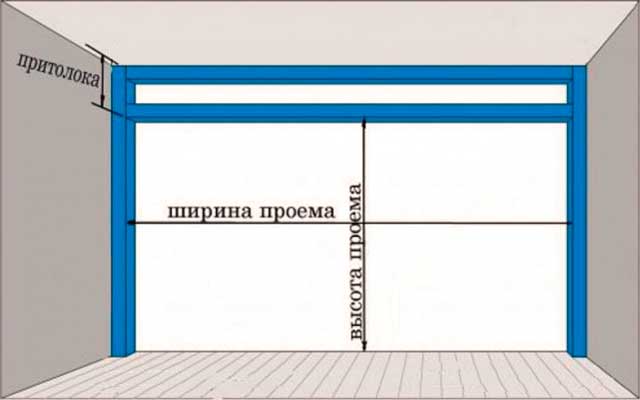

Размеры проема под секционные ворота включают такие замеры:

Высота проема;
Высота притолоки (перемычка над проемом);
Ширина проема;
Ширина левого и правого бокового пространства.

При подготовке проема для секционных ворот важно учитывать все типы замеров

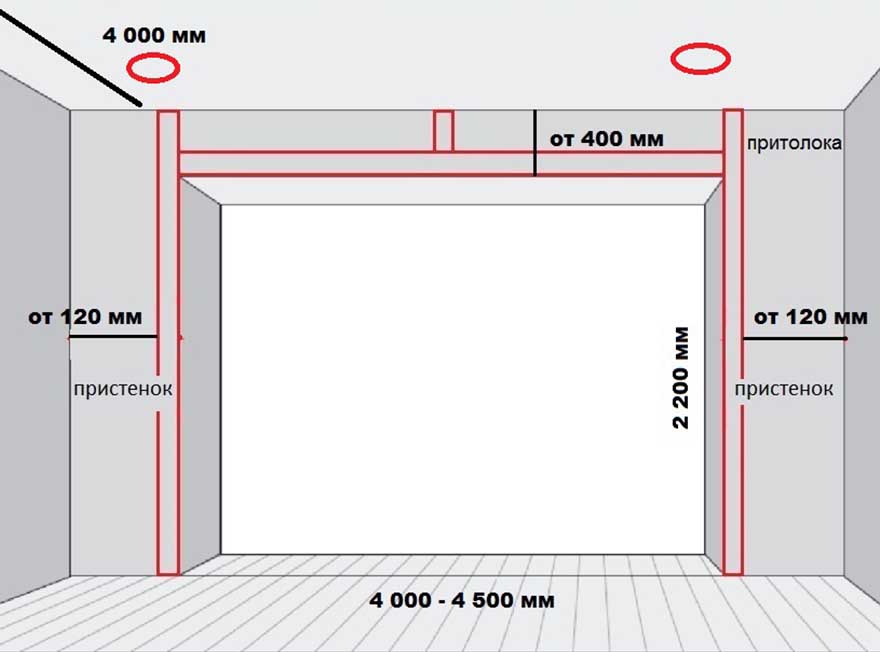

Важно, чтобы высота перемычки составляла минимум 21-25 см – это значение, на которое рассчитан стандартный тип установки. Больше можно, а вот если меньше, то придется использовать низкую установку. Специально под малую высоту перемычки производятся секционные ворота, собранные на пружинах растяжения

Они предусматривают установку при минимальной высоте в 10 сантиметров. Стоимость изготовления ворот с нестандартной высотой установки всегда дороже

Специально под малую высоту перемычки производятся секционные ворота, собранные на пружинах растяжения. Они предусматривают установку при минимальной высоте в 10 сантиметров. Стоимость изготовления ворот с нестандартной высотой установки всегда дороже.

Требования к ширине бокового пространства немного проще – не менее 12 см, а лучше – 15. Выполнив измерения стены, в которую будет выполняться установка, и убедившись, что они соответствуют требованиям, можно приступать к подготовке проема для секционных ворот.

Для установки дополнительного оборудования: цепных редукторов или осевых приводов, потребуется боковое расстояние от 24 см.

Общие требования к помещению

Хорошо, если стены кирпичные, из бетонных панелей или массива дерева – они ровные и лежат в одной плоскости, а это обязательное требование к проему под секционные ворота. Крепления в такой стене будет держаться очень надежно. Для остальных материалов потребуется укрепление металлическими уголками.

Случается, что ремонт в помещении еще не закончен, а ворота уже заказаны. Если полы еще не залиты, то лучше не спешить. Их точная высота поможет заказать ворота максимально точного размера, в противном случае возникнут проблемы с монтажом направляющих. Как вариант – можно добавить страховочную погрешность около 1 см.

Несущую функцию выполняет потолок и поперечная перемычка над проемом, поэтому легкая конструкция потолка не подойдет для секционных ворот. Его глубина должна быть больше высоты ворот:

0.5 м для механических ворот;
1 м для ворот с электроприводом.

Для секционных ворот с электроприводами обязательно предусматривается розетка для подключения к сети питания. Кабель должен отвечать требованиям производителя ворот, а разводку нужно доверять только специалисту.

Потолки из литых бетонных плит могут иметь неровности. В таком случае, высотой помещения считается минимальное значение расстояния от потолка до пола. По такому же принципу рассчитывают размеры проема под секционные ворота, если на потолке есть коммуникации, которые невозможно перенести, балки перекрытия или скосы.

Если притолока подходит под установку секционных ворот, но неравномерна по высоте, то ее выравнивают доступным способом: срезка болгаркой, закладка брусом, штукатурка.

Обобщив требования, можно вывести составляющие подготовки, чтобы установка была быстрой и качественной:

Соблюдение требований по высоте и ширине;
Прочные и ровные стены из кирпича или бетона;
Предварительная корректировка размеров проема с отделочными работами;
Заказ с учетом точной высоты пола.

Стоимость

Каждого владельца гаража, который решил сменить старые распашные ворота на секционные, интересует вопрос: сколько будет стоить конструкция? На рынке можно найти разнообразные модели от многочисленных производителей. Конечно же, изделия с коваными деталями, элементами авторского дизайна или из дорогих материалов обойдутся намного дороже обычных моделей.

Самыми популярными являются секционные ворота стандартного подъема. Они окрашены в разные цвета. Любой желающий может подобрать цвет под интерьер, нанести рисунок или сделать покрытие «под дерево». Но эти «украшения» увеличивают цену на 30-40%.

Желающие сэкономить могут сделать ворота самостоятельно. Для этого придется купить необходимый материал. Можно приобрести готовые комплекты и просто собрать конструкцию дома. Стоимость такого набора – на 20-25% ниже цены готовых конструкций.

Технология установки секционных ворот

Когда проведены все подготовительные работы, можно приступать к монтажу:

Наметить карандашом места закрепления основных элементов. В случае необходимости расширить проем.
Собрать раму ворот.
Поднять раму и установить в проем. Основательно закреплять только после регулировки уровня наклона.
Собрать и скрепить направляющие с помощью болтов.
Прикрепить их к потолку по нанесенной ранее разметке.
Собрать полотно, скрепляя секции поочередно. Начинать следует снизу. Каждый элемент снабдить роликами.
Собрать пружинный механизм, уравновешивающий конструкцию.
Установить ручки для запуска работы механизма.
Закрыть все важные узлы специальными кожухами, препятствующими попаданию пыли в механизм.

Если все сделано верно, плотно будет держаться на определенном уровне, не подниматься, и не падать. Для проверки следует его открыть и закрыть несколько раз.

Правильно подобранные секционные ворота будут удобны в использовании, а грамотная установка обеспечит длительный срок службы.

Изготовление ворот своими руками

Тем, кто принял решение делать секционные ворота своими силами, стоит учесть ряд важных факторов, а именно:

Определенные сложные детали, нужные для процесса сборки, нельзя сделать без специального соответствующего оборудования. Если говорить о самодельных воротах, у них есть ряд недостатков: они отличаются большим весом, холодные, а также с высокой вероятностью будут пропускать холод в помещение.
Утеплять полотно конструкции можно исключительно изготовленными для этого уплотнителями. Так, не утепленное полотно в итоге окажется куда дороже, чем то, которое заказано у специалистов.
Многие владельцы, «мастера на все руки», в качестве утеплителя предпочитают использовать пенопластирол и минерально-ватное волокно, однако это незначительно влияет на потерю тепла по причине сквозняков.
На материалы, транспортные расходы, покраску, а также работу токаря, который изготовит направляющие балки, вал, полотно и пружины, придется потратить значительную сумму денежных средств. В итоге человек выкинет гораздо больше денег, чем если бы он заказал уже сделанный комплект, готовый к установке. К слову, при соблюдении последовательности действий, установка конструкции легко осуществляется самостоятельно.

Далее предлагаем ознакомиться с пошаговым алгоритмом изготовления секционных ворот.

Прежде всего, нужно удалить или должным образом закрепить все покрытия, которые являются непрочными. Далее проверяют, насколько ровный пол (погрешность составляет 1 миллиметр). Если все в норме, можно подготавливать панели к установке. Помните, ворота дорогостоящие, поэтому с полотном необходимо обращаться максимально деликатно, чтобы избежать повреждений.
Нужно нанести отметку, где планируется крепить направляющие. Сначала закрепляются фиксирующие профили по вертикали с помощью монтажных саморезов. Потом крепятся направляющие по горизонтали. Следите за тем, чтобы «рельсы» находились под прямым углом друг к другу, так как в противном случае полотно не будет подниматься.
Если не приобреталось готовое изделие, следующий этап – сборка панелей

Тут важно провести грамотные замеры, чтобы не было перекоса.
На этом этапе закрепляют элементы управления, а также ставят подъемный механизм. Перед работой стоит тщательно изучить инструкцию фирмы-производителя. В целом, эта процедура, при точном следовании правилам, не доставит труда.
В самом конце, когда панели уже установлены, происходит фиксация дополнительных элементов (сюда относятся петли, замки и ручки)

Помните, что замок тут играет большую роль, так как именно благодаря ему будет обеспечиваться защитная функция ворот, поэтому экономить на нем не стоит.
Завершающий этап – установка пружин, отвечающих за открытие и закрытие ворот. Тут нужно зафиксировать ограничители движения полотна.

В целом, эта процедура, при точном следовании правилам, не доставит труда.
В самом конце, когда панели уже установлены, происходит фиксация дополнительных элементов (сюда относятся петли, замки и ручки). Помните, что замок тут играет большую роль, так как именно благодаря ему будет обеспечиваться защитная функция ворот, поэтому экономить на нем не стоит.
Завершающий этап – установка пружин, отвечающих за открытие и закрытие ворот. Тут нужно зафиксировать ограничители движения полотна.

При грамотном подходе и соблюдении правил установки на работу потребуется не более одного дня.

Что нужно знать о секционных воротах

Секционные ворота позволяют экономить пространство на участке и внутри гаража

Свое название такая модель получила из-за конструкции. В обычном случае створка – цельное жесткое полотно. Секционные конструкции собраны из элементов. Крепление между ними прочное, но не жесткое. Такое полотно способно сгибаться и даже сворачиваться в рулон – например, роллетные модели.

Чаще всего секции представляют собой вариант сэндвич-панели. Это плита, сделанная из пенополиуретана – теплоизолятора с высоким уровнем теплосбережения, и защищенная с обеих сторон листами оцинкованной стали. Композит получается легкий и прочный, но при этом еще и теплый. Выпускают панели с отделкой не только из стали, но и из древесностружечного материала или вагонки.

Сэндвич-панели чаще всего используют при конструировании подъемных ворот, так как именно здесь все преимущества материала проявляются сильнее всего. Такая модель при открывании не распахивается, а поднимается по направляющим, меняя угол наклона, и останавливается в горизонтальном положении. Высота подъема зависит от назначения гаража – для легковых автомобилей, грузовых, автобусов. При этом дверное полотно не занимает место в проеме или возле стены.

Установка секционных подъемных ворот в гараж позволит:

сэкономить место;
утеплить гараж, так как сэндвич-панели предупредят потерю тепла;
стабилизовать температурно-влажностный режим внутри помещения.

Замеры и размеры

Секционные ворота называются еще подъемно-секционными. Такое название обусловлено строением и принципом действия. Полотно ворот состоит из отдельных секций, подвижно соединенных между собой. Отсюда в названии слово «секционные». При открывании секции движутся вверх по направляющим, плавно переходя на потолок. В открытом состоянии они удерживаются на потолке. А это — причина, по которой добавляют слово «подъемные» — они поднимаются вверх.

Общее устройство секционных ворот с торсионными пружинами

Секционные ворота состоят из двух частей — полотна и направляющих, по которым полотно движется при открывании/закрывании. Чтобы установка секционных ворот своими руками прошла без проблем, надо тщательно провести замеры проема. В этой части ничего особо сложного нет. Нужна только рулетка, отвес, если есть — лазерный уровень.

С терминологией все понятно, конструкция в общих чертах ясна, теперь более подробно о замерах и подготовке проема, без которых установка секционных ворот обойтись просто не может.

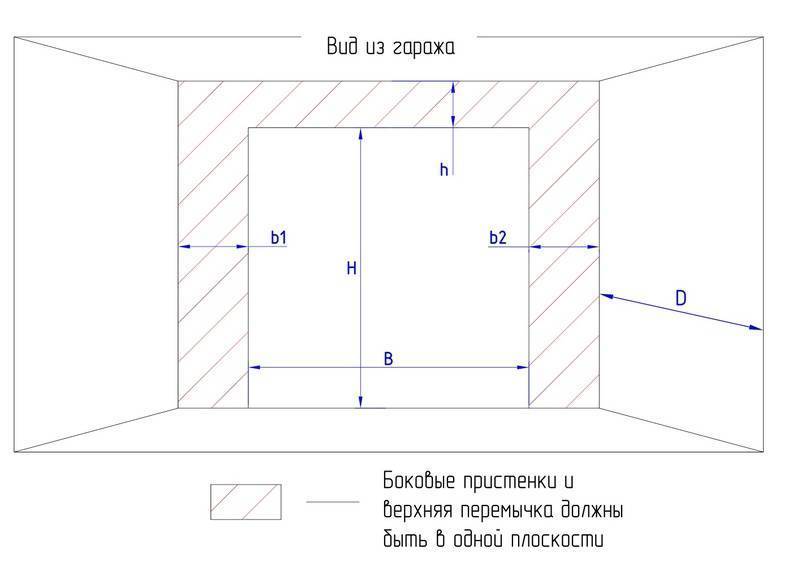

Что и зачем измерять

Чтобы заказать подъемно-секционные ворота, надо измерить следующие расстояния (показаны на рисунке):

Высота (H) и ширина (B) проема. Тут, вроде, все понятно, измерения простые. Но, для нормальной работы ворот, плоскости проема должны быть параллельны. Боковые стенки должны быть строго вертикальными, пол и перемычка — строго горизонтальными, без отклонений и провисаний. В вертикальности и горизонтальности можно убедиться при помощи уровня, отвеса. Также можно проконтролировать параметры проема, проведя изменения в нескольких точках. Если данные совпадают до миллиметра, все хорошо. Если нет, придется проем готовить — выравнивать и только после этого измерять и заказывать секционные ворота.

Какие параметры нужны и важны
Высота притолоки (перемычки). Притолока — это расстояние от верха проема до потолочного перекрытия (h). Оптимальная высота притолоки — 400-600 мм. В этом случае можно установить самую дешевую и, одновременно, самую надежную стандартную систему подъема — стандартную.
Расстояния от края проема до боковых стен (справа (b2) и слева(b1). Называется еще «заплечики». По бокам от проема монтируются направляющие и расстояние от проема до боковых стен влияет на выбор их конструкции и способа установки.
Глубина вхождения (ГВ или L) внутрь помещения. Этот параметр важен, хотя часто его опускают. Это расчетная величина, которая зависит от высоты проема и типа устанавливаемой системы подъема. Считают ее по следующим правилам: к высоте проема ворот добавляют определенное число:
- площадь ворот до 8 м2, добавляют 400 мм.
- площадь ворот больше 8 м2, — увеличивают на 450 мм.
- низкий подъем (глубина вхождения) — прибавить надо 550 мм;
- высокий подъем — прибавить надо 65 мм и 850 мм.
  При стандартном монтаже установка секционных ворот не затрагивает проем

Еще раз обращаем ваше внимание: на последний параметр стоит обратить внимание — глубина помещения, в который устанавливаются секционные ворота, не может быть меньше этой величины

При установке привода

Если же планируется автоматическое открывание и привод обычный, потребуется место еще и для него (на рисунке ниже оно обозначено буквой W).

Пространство внутри помещения должно быть достаточно для монтажа системы направляющих и привода, если используется автоматизированная модификация

Чтобы вы могла ориентироваться, для установки привода на потолке, минимальная глубина помещения должна быть от 3290 мм до 4400 мм (для разных систем подъема). Для менее глубоких помещения есть другой выход — установка осевого привода. Он дороже, но мощнее и место для установки требует только сбоку от проема.

Про выбор высоты подъема читаем в этой статье.

Это все необходимые замеры. Как видите, все несложно

Но при этом очень важно, чтобы проем ворот был ровным, без значительных отклонений. Также важно состояние пола и потолка (в районе установки ворот). Для потолка важно выровнять ту часть, на которой будут монтироваться потолочные направляющие

Для потолка важно выровнять ту часть, на которой будут монтироваться потолочные направляющие

Пол должен тоже быть ровным чтобы раму не перекосило. Если есть неровности, придется проем ворот готовить, только потом проводить повторные измерения и заказывать ворота

Для потолка важно выровнять ту часть, на которой будут монтироваться потолочные направляющие. Пол должен тоже быть ровным чтобы раму не перекосило

Если есть неровности, придется проем ворот готовить, только потом проводить повторные измерения и заказывать ворота

Если есть неровности, придется проем ворот готовить, только потом проводить повторные измерения и заказывать ворота.

Установка автоматики

В процессе установки гаражных ворот своими руками немаловажно знать как устанавливается автоматика. Независимо от типа конструкции все они бывают с электроприводом, что значительно облегчает использование гаража

Автоматика для распашных ворот

Чертеж автоматических гаражных ворот.

Определившись с автоматикой можно приступать к монтажу:

Сначала важно проверить лёгкость открывания створок, они должны без проблем открываться. Далее в проёме устанавливается автоматика, занимающая около 15 см с каждой стороны, если проём узкий система крепится сверху ворот

Монтажные пластины привариваются к столбам, если колонны из кирпича – в них необходимо сделать закладные. К открытым на 90 градусов створкам приваривается кронштейн. Установка приводов к кронштейнам. Затем важно протестировать оборудование – после полного открытия ворот должен оставаться хотя бы 1 см свободного хода червячной передачи, иначе короткий ход приведёт к сбою механизма. После проверки выполняется установка систем упора для открытия, к ним присоединяют двигатели приводов. Монтаж перемычек, соответствующих выбранному типу электропривода

На этом же этапе следует соединить перемычки к пультам и активировать устройство. Последний шаг заключается в установке концевых выключателей.

Монтаж автоматики на секционные ворота

Чтобы подключить систему нужно сделать следующее:

Проверить работу самой конструкции, она должна плавно передвигаться.
Собрать привод в согласно инструкции, внимательно следуя указаниям.
Прицепить направляющую балку по центру поверхности потолка напротив гаражного проёма. Функционирование системы напрямую зависит от этого фактора.
Прикрепить к потолку подвесные кронштейны с задней стороны направляющей балки. Затем следует установить на них привод.
Установить тяговый рычаг – одна часть крепится к створке, другая – к цепи либо тросу.
Провести электропроводку.
Проверить работу автоматики и настроить под себя.

Установка привода для откатных ворот

Автоматика на откатные ворота устанавливается в несколько этапов:

Установка монтажного основания. При необходимости поднятия привода следует использовать профильные трубы, приваренные к фундаменту.
Далее понадобится прикрепить зубчатую рейку, затем концевые выключатели.
Проверить перемычки на плате управления, подать питание и запрограммировать пульты. Также не стоит забывать о настройке времени и усилия.
Устанавливаются фотоэлементы и сигнальная лампа. Теоретически, ворота будут работать и без них, но лучше не игнорировать данный пункт.
Проверяется работа конструкции.

Замеры и размеры

Монтаж секционных ворот невозможен без снятия предварительных замеров. Они нужны, чтобы предусмотреть возможность беспрепятственного функционирования воротной системы, а также движения направляющих.

Процесс замеров не отличается особой сложностью, нужно лишь подготовить некоторые инструменты:

рулетка;
отвес;
уровень лазерного типа (лучше предпочесть его, обыкновенный может не дать результатов высокой точности).
