Установка сантехники в ванной комнате

Материалы для разводки труб

Помимо качественных труб из современных полимерных материалов (полипропилена или металлопластика) для проведения монтажных работ потребуется использовать:

заборную арматуру, представленную шаровыми и приборными кранами, отвечающими за водообеспечение помещения и контроль;
счётчики на воду с обратным клапаном и фильтром грубой очистки;
редуктор, позволяющий стабилизировать давление и продлевать эксплуатационные сроки устройств и приборов.

Если разводка выполняется посредством металлопластиковых труб, то следует приобрести фитинги, а в зависимости от вида разводки – тройники.

Выбор способа и вида разводки

Правильно выполненная разводка труб в ванной

Выбирая схему разводки труб в ванной комнате, следует понимать, что в любой ситуации она состоит из центрального трубопровода, от которого отходят ветки для подключения точек водораздачи и оборудования. При этом надо учитывать, что часто требуется присоединение к трём магистралям – трубопроводам холодной и горячей воды, а также к системе канализации.

Несмотря на различное назначение, как правило, все системы проходят рядом друг с другом, хоть нередко берут своё начало в разных местах. Так, в квартирах с централизованным горячим и холодным водоснабжением, они подключаются к стоякам. Если же источником горячей воды выступает автономный водонагреватель, то в центре системы горячего водоснабжения оказывается именно он. В остальном разницы между разводкой труб в этих двух случаях практически нет.

Способы монтажа: преимущества и недостатки

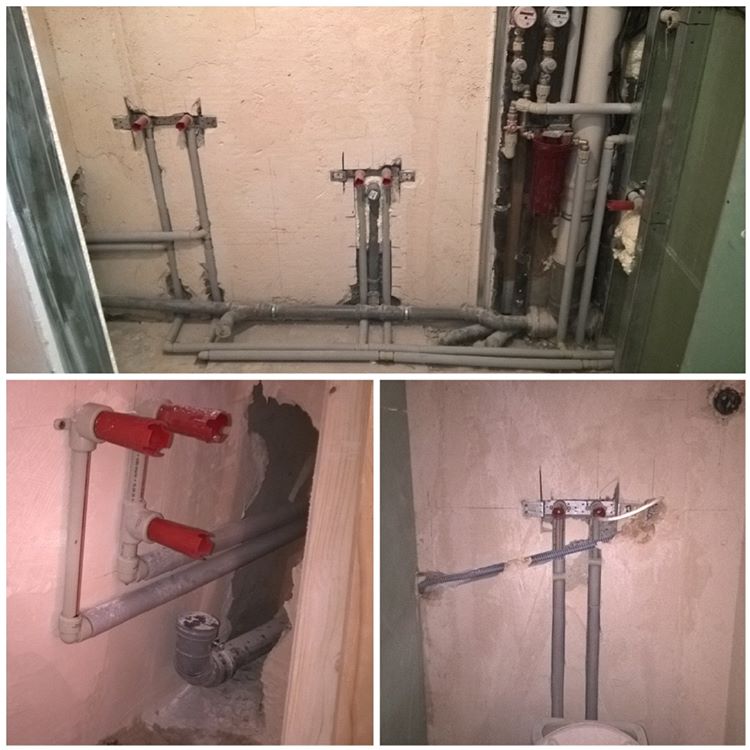

Скрытая разводка труб в ванной предполагает штробирование или размещение трубопроводов в нишах

Монтаж любого трубопровода возможен двумя способами – открытым и закрытым (скрытая прокладка). С точки зрения простоты, надёжности и удобства обслуживания, открытый монтаж предпочтительней. Судите сами – в этом случае трубопровод виден как на ладони, поэтому малейшая протечка или неисправность будет замечена без промедления. Вместе с тем можно отметить и недостаток этого метода при эксплуатации водопровода в холодное время года. Большая разница в температурах воды и воздуха способствует образованию конденсата.

Совсем другая ситуация возникает при скрытом монтаже. Во-первых, этот метод более трудоёмок, так как предполагает укладку труб в ниши. При этом должны выполняться такие условия:

Штробирование несущих стен запрещено СНиПом.
Стыки труб, проходящих внутри стены, не допускаются.
Соединение труб, подключение к ним запорной арматуры и других элементов коммуникационных систем разрешается только в доступных местах.
Трубы, проходящие внутри стен, обязательно должны защищаться гофрорукавами или металлическими пеналами.

Несмотря на всю сложность закрытых систем, современный ремонт предполагает именно скрытый монтаж. Можно сказать, что надёжность и простота отданы на откуп дизайну, стилю и эстетике.

Виды разводки

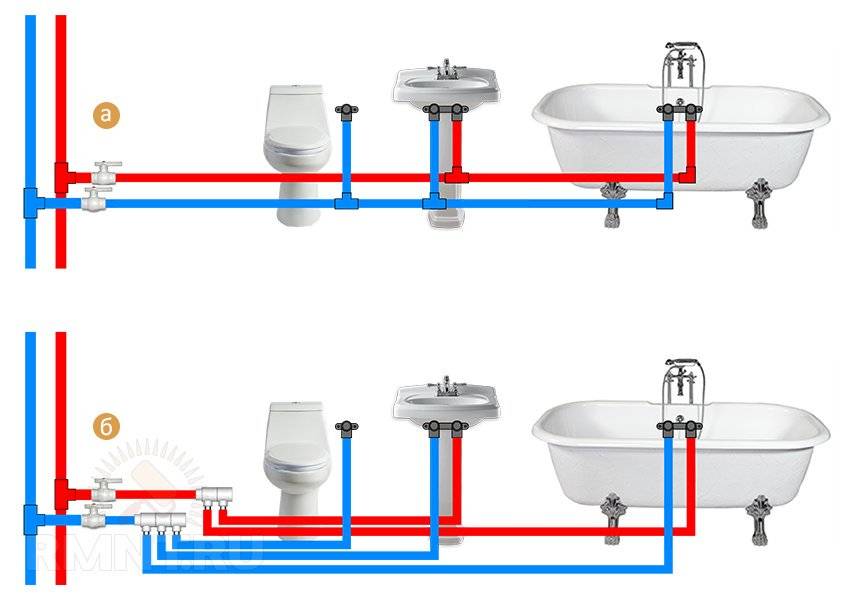

Специалисты-сантехники различают три вида разводки трубопроводов:

с проходными розетками;
последовательная разводка;
коллекторная разводка.

Монтаж трубопроводов с проходными розетками практически не используется ввиду высокой сложности и повышенного расхода материалов. Остальные два способа имеют как преимущества, так и недостатки.

Последовательная разводка

Простой и незамысловатый способ монтажа напорных трубопроводов. Представляет собой центральную магистраль с линиями, отходящими к потребителям. Наряду с его главными достоинствами – простотой и экономичностью, последовательная разводка имеет и большой недостаток. Дело в том, что при таком подключении напор воды при одновременном включении нескольких водоразборных точек будет снижаться по мере удаления от стояка или водонагревателя. К тому же при необходимости ремонта или обслуживания одного прибора, потребуется полностью перекрывать подачу воды, если только не установить отдельные шаровые краны на каждую ветку в отдельности.

Последовательная (тройниковая) разводка труб

Коллекторная разводка

Такой вариант заключается в подведении отдельного трубопровода от распределительного коллектора к каждому потребителю. В этом случае, независимо от количества одновременно включённых устройств, давление будет распределяться равномерно. К тому же, перекрыть любую ветку для ремонта не составит труда, – достаточно закрыть соответствующий вентиль коллектора. К сожалению, этот метод не лишён недостатков. Главный из них – повышенный расход материалов для монтажа, вследствие чего стоимость системы увеличивается в несколько раз по сравнению с последовательным подключением.

Параллельная (коллекторная) разводка труб в ванной

Подключение системы стока

Прокладка сливных полимерных труб в последнее время приобрела широкую популярность. Такая система состоит из прямых отрезков и соединительных элементов со специальными резиновыми кольцами-уплотнителями. Ее монтаж не представляет особой сложности.

От места подключения к стояку под небольшим углом наклона к нему прокладывают лежак до самой удаленной точки, чтобы обеспечить беспрепятственный сток воды и избежать возникновения пробок внутри магистрали. Оптимальным считают уклон до четырех градусов. Проверить угол можно с помощью уровня либо просто вычислить его. Обычно достаточно будет повышения трубы на сантиметр при удалении ее от стояка на один метр. Вертикальную и горизонтальную магистраль следует зафиксировать к простенку с помощью хомутов.

Лежак прокладывают до самой удаленной точки доступа под небольшим уклоном

По пути прохождения лежака во всех местах подключения с помощью тройниковых соединений выполняют непосредственную подводку к прибору

При этом важно следить, чтобы прокладка-уплотнитель принимала верное положение. Для облегчения ее натягивания на соединительное колено специалисты рекомендуют смазать кольцо растительным маслом либо натереть его мылом

Приобретая соединительную фурнитуру, обратите внимание на угол сочленения. Оптимальным выбором станут элементы с отводами не менее 45 градусов. Меньший уклон будет способствовать образованию засоров

Желательно, чтобы на тройниках присутствовали ревизионные отверстия со специальными пробками. Такая конструкция значительно упростит дальнейший уход за системой слива и поможет без труда прочистить засорение в трубах

Меньший уклон будет способствовать образованию засоров. Желательно, чтобы на тройниках присутствовали ревизионные отверстия со специальными пробками. Такая конструкция значительно упростит дальнейший уход за системой слива и поможет без труда прочистить засорение в трубах.

Этапы работ

Разводка под сантехнику собирается снизу-вверх. Общий порядок действий следующий.

В подвале через фундамент делают выпуск – вывод трубы. Допускается сделать вывод через цоколь. Водовод должен лежать свободно – на дистанции от края отверстия в 15 см.
Вверх поднимают стояк. Если дом многоэтажный, на каждом этаже устанавливают тройник или крестовину для подключения отводов.
От стояка укладывают горизонтальные отводки, обслуживающие сантехнику.
Последними монтируют собственно унитаз, смесители и ванну.

При сборке системы не забывают включать сифоны, жироуловители, фильтры.

Монтаж стояка

Сборка стояка проста, заключается в последовательной установке элементов друг на друга. Для сооружения берут трубы с раструбом и собирают раструбом вверх. Следующий конец просто вставляют в расширение без жесткой фиксации.

В подвале или подполе монтируют вертикальный отрезок на выход основой трубы.
При переходе перекрытия первого этажа устанавливают специальный фитинг – тройник. Если потребителей больше, ставят крестовину. Если осуществляется параллельное подключение, обходятся обычным тройником.
Вставляют отрезки, чтобы получить вертикальный водовод высотой в 1 м. Здесь устанавливают ревизионный люк.
Собирают стояк, пока она не перейдет перекрытие 2 этажа или чердака.
Если второй этаж есть, здесь снова ставят тройник или крестовину.
Закрепляют трубы, особенно пластиковые, на стену с помощью хомутов на дюбелях. Водоводы к стене не прилегают – остается зазор в 15–20 см. Шаг установки хомутов – 40–50 см под раструбами.

Сборка отводов

В простейшем случае от стояка ставят одну горизонтальную трубу, на конце которой находится последний потребитель. Учитывают, что первая точка стояка – это унитаз. Он должен размещаться максимально близко к стояку.

Допустимая длина горизонтального элемента – 10 м. Если система укладывается открытым методом, можно увеличить длину до 12 м.
На каждые 8 м устанавливают ревизию для прочистки. В этом месте при заливке предусматривают обустройство ревизионного люка.
Укладывают водовод под рассчитанным углом наклона. Фиксируют к стене пластиковыми хомутами с шагом в 1 м.
Собирается трубопровод на раструбы. Раструбы должны быть направлены против течения сточных вод.
Нужно следить за тем, чтобы раструб не оказался на участке перехода через перекрытие или стену.
К основному трубопроводу подсоединяют отводы для сантехники – смесителей, унитаза, ванной. Для стыковки используют специальные фитинги.
Если канализацию укалывают под стяжку, предварительно трубы оборачивают гофрированным картоном, чтобы обеспечить возможность теплового расширения.
Отверстия при прохождении через стенки и перекрытия заделывают монтажной пеной.
Подключают сантехнику, следуя инструкции.

Вентиляция системы

Расчет на неполное заполнение связан с тем, что сточные воды содержат немало органических отходов. Эти вещества довольно активно реагируют друг с другом с выделением газов. Если канализационная сеть будет полностью заполнена жидкостью, выделившийся газ попросту ее разорвет.

Однако выпускать газы обратно в дом нельзя: они плохо пахнут, нередко ядовиты. Чтобы этого не происходило, каждый сантехнический прибор подключают к сети через сифон. А для вывода газов организуется вентиляционный узел. Обязателен он для зданий больше 2 этажей, при наличии более чем 1 санузла.

По сути это продолжение канализационного стояка. Собирается отвод из трубы того же диаметра или даже больше. Так как стоки всегда идут вниз, подъем жидкости по более широкой трубе практически невозможен.
Правильную тягу обеспечивает разница температуры и давления. Поэтому стояк начинается в отапливаемом помещении, а фановая труба выходит в неотапливаемое. Можно вывести отвод прямо в вентиляционный канал, если он есть. Если нет, фановую трубу выводят на крышу. Устанавливают ее с той стороны, где канализационные газы будут отводиться ветром.

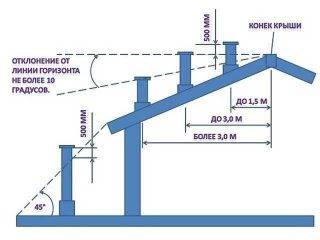

Если прямой вывод на крышу или в канал невозможен, допускается использование колен под 45 и 35 градусов. Горизонтальные отводы монтируются с уклоном в сторону движения газа в 0,02 % на 1 м.
Если в доме есть чердак, минимальная длина фановой трубы составляет 3 м.
На крыше вывод должен возвышаться над кровлей не менее чем на 3 см.
Расстояние между ближайшим балконом или окном до вывода фана должно быть не менее 4 м.
Конец фана закрывают сеткой или колпачком, чтобы предотвратить попадание внутрь осадков и насекомых.

Как правильно начать?

Не стоит брать пример с тех, кто предпочитает делать все «на глазок». Начать следует с проекта будущей разводки. Это может показаться лишним и даже слишком сложным, но, тем не менее, такой проект необходим.

С его помощью можно точно определить оптимальное место для каждого сантехнического прибора, подобрать необходимые детали и элементы трубопроводов и определить их расход.

Начать выполнять проект рекомендуется со списка сантехнического оборудования, которое планируется разместить в санузле

Важно знать, что если в доме туалет и ванная комната разделены, нужно выполнять проект разводки для обоих помещений. Это объясняется тем, что их коммуникации связаны и не могут быть смонтированы обособлено. Определившись со списком сантехники, следует пометить, какие трубы нужно подвести к каждому из устройств

Определившись со списком сантехники, следует пометить, какие трубы нужно подвести к каждому из устройств.

Ориентироваться можно на такую схему:

Ванна любого типа или душевая кабинка. Подключается холодное, горячее водоснабжение, а так же канализация.
Умывальник-раковина. Подводится канализация, горячий и холодный водопровод.
Биде. Соединяется с трубопроводом горячего, холодного водоснабжения и с канализацией.
Унитаз. Подключается холодная вода и канализационная магистраль.
Стиральная машинка. Подводится канализация и холодное водоснабжение.

На следующем этапе нужно построить схему-основу будущего проекта. Для этого выполняются точные замеры помещения, по которым впоследствии строится схема. Ее желательно выполнять на миллиметровке в подходящем масштабе.

Все размеры должны быть точно соблюдены

Это важное условие выполнения грамотного проекта. Точно также измеряются все сантехнические приборы. Их размеры нужны для того, чтобы максимально точно «вписать» оборудование в помещение

Их размеры нужны для того, чтобы максимально точно «вписать» оборудование в помещение.

Если пока еще нет окончательного решения относительно места расположения сантехники, можно поступить следующим образом. На бумаге точно по произведенным замерам в соответствии с масштабами помещения выстраивают схематическое изображение каждого сантехнического прибора.

Лекало вырезают, и полученные фигуры располагать на полу, добиваясь оптимальной расстановки приборов.

При этом нужно учесть следующие требования. Первым от канализационного стояка традиционно устанавливается унитаз. Оптимально, чтобы его выпуск посредством фитинга соединялся со стояком. Большое расстояние от стояка, а тем более наличие в трубопроводе поворотов будет провоцировать засоры и не позволит оборудованию нормально работать.

Сантехнические приборы желательно располагать таким образом, чтобы стоки от них проливались через унитаз. Это станет очень хорошей профилактикой засоров.

Кроме унитаза максимально близко к канализационному стояку рекомендуется размещать ванну или душевую кабинку с низким сливом. Это необходимо для предотвращения возможных проблем с уклоном. Остальное сантехническое оборудование может быть размещено на любом удобном расстоянии.

Кроме того, желательно внимательно изучить техническую документацию на сантехническое оборудование на предмет его подключения. Если предполагается типовой вариант, который предусматривает одноуровневое расположение трубопровода и оси канализационного выпуска прибора, никаких проблем не возникнет.

Если же предполагается нетиповое подключение, следует подготовиться ко всем его особенностям.

Чаще всего вариации в подключении могут быть у унитазов. В зависимости от модели их слив может быть прямым или наклонным, а так же направляться в сторону пола или стены. Технология установки унитаза с косым выпуском имеет свои особенности.

Нетипичным может быть подключение душевых кабинок и ванн. Развязки их слива могут иметь разную конфигурацию. Все эти особенности необходимо учесть еще на этапе проектирования.

После того, как места установки сантехники фиксируются, начинается работа с размещением подходящих к ним трубопроводов. Масштаб схемы должен строго соблюдаться, только так удастся выполнить правильную разводку труб в ванной.

Важный нюанс. Занимаясь «расстановкой» сантехники и мебели, не нужно забывать о том, что все двери в помещении должны свободно открываться и к каждым устройством должно быть удобно пользоваться.

Прокладка труб в ванной комнате: популярные способы

Для фиксации на стенах используют хомуты и скобы. Особого внимания заслуживают пластиковые, полиэтиленовые трубы. Эти разновидности расширяются и сужаются при перемене температуры, поэтому не рекомендуется жесткое крепление.

При протягивании через стены ставят проходные гильзы без острых краев так, чтобы труба свободно двигалась в них.

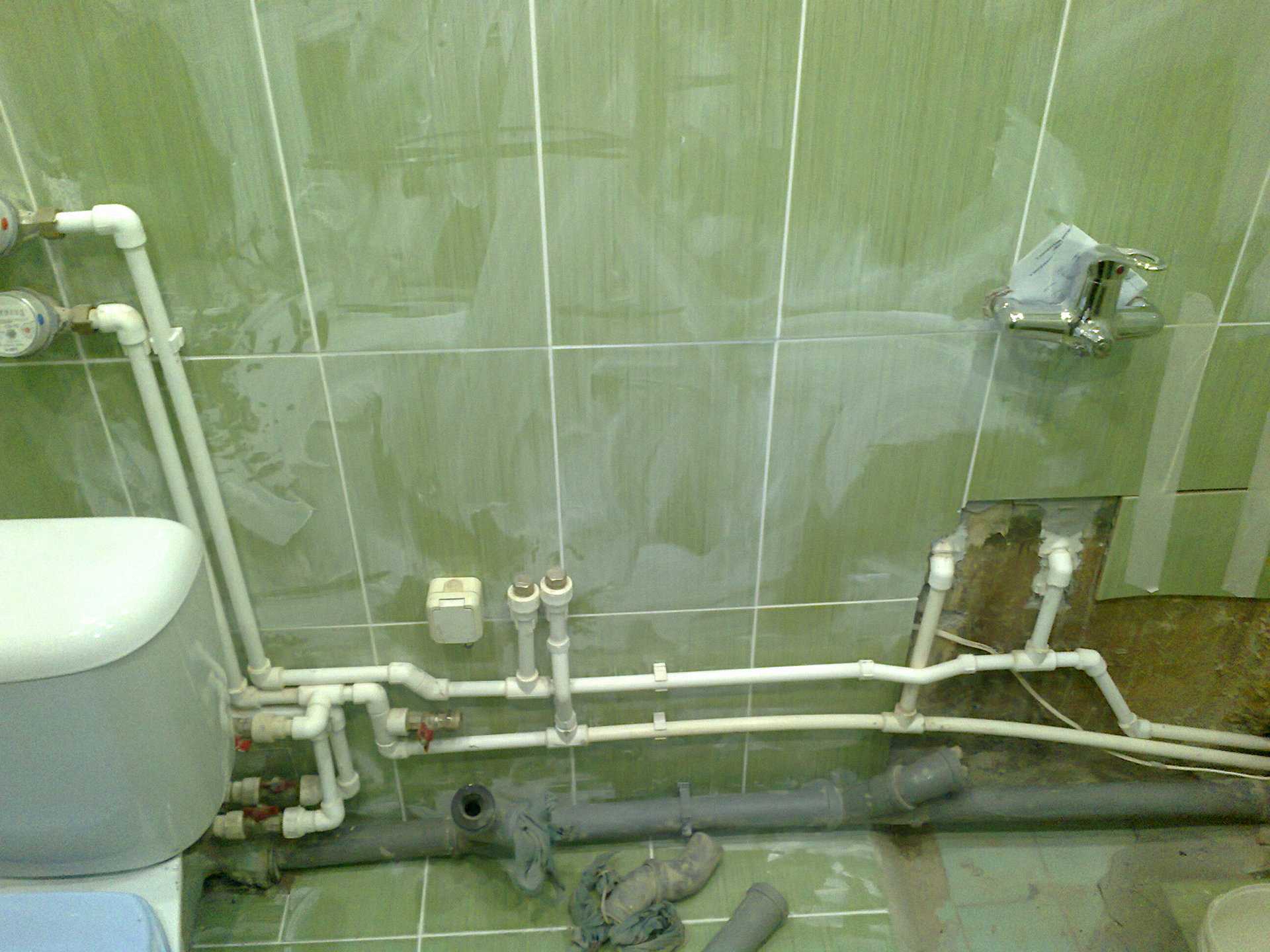

Открытая

Все элементы водопроводных коммуникаций ставят снаружи над полом или на стену. Работы выполнять удобно, дешево, но страдает вид ванной комнаты.

Положительные стороны открытой разводки:

возможность контроля состояния коллекторов, своевременное выявление протечек, доступ для обслуживания;
с простым монтажом справится начинающий мастер.

К недостаткам относят риск механического повреждения элементов, но это касается ПВХ коллекторов. Металлические магистрали повредить практически нельзя.

Чтобы увеличить привлекательность ванной комнаты, открытые трубы устанавливают в малозаметных местах, скрывают за съемными панелями, фальш-стенами. Стальные коллекторы рекомендуют монтировать только снаружи, т. к. от влажности стен они поддаются коррозии.

Скрытая — прокладка труб в ванной комнате под плитку

Для прокладки в стенах формируют пустоты (штробы). Размер проходов не намного превышает диаметр труб. К скрытому методу относят и замоноличивание в стяжке пола, когда сверху укладывают керамическую плитку.

Особенности скрытой разводки труб:

комната отличается аккуратным видом без труб на стенах;
увеличивается трудоемкость за счет того, что нужно выдалбливать ниши и штробы, а после прокладки заделывать их раствором;
повышаются затраты на оплату работ по демонтажу;
нет возможности видеть состояние труб.

Допускается прокладка в стенах из влагостойкого гипсокартона, каркасных перегородках. В этом случае ниши штробить не следует, канализационные трубы располагаются в пространстве между слоями.
