Преимущества стальных радиаторов
Если изучить преимущества, которыми обладают эти изделия, то тут же возникнет желание их купить.
Действительно, их технические характеристики весьма впечатляют:
- Их КПД составляет более 75%.
- Высокий показатель теплоотдачи при низкой инерционности.
- Малое количество теплоносителя внутри позволяет ему быстро нагреться, экономя владельцу до 35% энергозатрат.
- Панельные батареи из стали полностью безопасны и экологически чистые, поэтому их часто используют в медучреждениях и детсадах.
- Их стоимость – самое соблазнительное качество для потребителя.
Если в помещении проживает или бывает аллергик, то лучшим вариантом батарей станет модель, состоящая из одной или нескольких панелей без оребрения и защитных кожухов. Их легко мыть, а если приобрести специальный гигиенический тип радиатора, то пыль на него практически не будет оседать. Это связано с обработкой панелей специальным пылеотталкивающим покрытием.
Если рассмотреть трубчатые модели, то среди их преимуществ можно отметить следующие:
- Они способны переносить перепады давления (до 15 Бар).
- Эффектно смотрятся.
- Средняя тепловая мощность таких изделий колеблется от 1200 Вт до 1600 Вт.
Как правило, трубчатые стальные батареи имеют сходство с чугунными, так как состоят из секций, но на этом их идентичность заканчивается. Стальные аналоги бывают разного типа – от напольных моделей, стоящих на изящных стильных ножках и привычных настенных, до вертикальных видов, которые не только обогревают помещение, но и являются его украшением.
Схема и правила установки отопления
Каждый вариант подключения может использоваться в однотрубной и двухтрубной конструкции. Первый вариант подразумевает монтаж радиаторов одной системой, где жидкость стекает сверху вниз. В частном доме такая система невыгодная, так как нижние радиаторы прогреваются плохо.
Двухтрубная схема имеет больше преимуществ. Горячая жидкость поступает в один стояк, а выводится в другой. Такая разводка часто встречается в домах, так как способна обогреть все помещения.
Правила самостоятельного монтажа батарей:
- Радиатор должен быть размещен горизонтально, без перекосов;
- Между верхней частью и подоконником должно быть расстояние 5-10 см;
- От пола до батареи предусматривается интервал в 8-12 см;
- От радиаторного оборудования к стене предусматривают щель в 2-5 см;
- Затягивать клапан следует с максимальным усилием в 12 кг, работы лучше выполнять динамометрическим ключом.
Процесс установки состоит из нескольких этапов. Сначала потребуется демонтировать старый радиатор. Затем определяются с местом, фиксируют кронштейны и навешивают батареи. Дальше устанавливают запорную арматуру и подключают трубы. В теории все просто, но практика имеет множество нюансов.
Разборка чугунных радиаторов отопления
Разборка чугунных радиаторов порой становится процессом очень трудоемким, но необходимым.
Схема разборки чугунных радиаторов отопления: а — захват ниппелями резьбы секций на 2-3 нитки резьбы; б — доворачивание ниппелей и стыковка секций; в — подсоединение третьей секции; г — группировка двух радиаторов; 1 — секция; 2 — ниппель; 3 — прокладка; 4 — короткий радиаторный ключ; 5 — ломик; 6 — длинный радиаторный ключ.
Новый или старый радиатор кладется на ровное место. Хотя бы с одной стороны нужно снять обычные футорки или глухие — заглушки. На разных секциях радиаторов они могут быть с левой или правой резьбой. Обычно чугунные футорки имеют правую резьбу, заглушки — левую. Если навыков разборки нет, и имеется свободная секция, лучше узнать, прежде чем прикладывать силу, какого вида эта резьба и в какую сторону следует вращать ключ. Если резьба левая, при разборке чугунных батарей вращать ключ нужно по ходу часовой стрелки.
Как и при откручивании любых гаек, сначала нужно «сорвать» футорки с места, т.е. провернуть их на четверть оборота с обеих сторон батареи. Затем футорки выкручиваются так, чтобы между секциями образовался зазор в несколько миллиметров. Если отпустить футорки больше, вся конструкция начнет изгибаться под собственным весом и за счет прилагаемых усилий. При этом резьбу может заклинить. Чтобы этого не произошло, на разбираемую батарею должен встать помощник, который будет своим весом препятствовать изгибу.
Обычно разборка старых радиаторов отопления затруднена тем, что футорки и секции «прикипели». Для того чтобы разобрать такую батарею, придется применить автоген или паяльную лампу. Место соединения прогревается круговыми движениями. Как только оно будет достаточно разогрето, футорки выкручиваются. Если с первого раза выкрутить не удалось, действия повторяются.
Если не хватает сил, чтобы разобрать батарею, нужно увеличить длину ключа. Применяется обычная труба, которая служит рачагом.
Аналогично выкручиваются встраиваемые ниппели для развоздушивания чугунных радиаторов.
Если рассмотренными способами разобрать чугунную батарею не удалось, остается его разрезать болгаркой или автогеном или разбить в лежачем положении кувалдой. Разбить или разрезать нужно аккуратно одну секцию. После этой операции, возможно, ослабнет сцепление между секциями, батарею удастся разобрать, оставшиеся секции сохранить.
Применение «жидкого ключа» или жидкости WD эффекта не дает, так как в старых чугунных батареях футорки герметизировались льном и краской, и жидкости не попадут на резьбу.
Расчет мощности отопительного прибора
Придерживайтесь следующего порядка расчета:
- Находим количество тепловой энергии, которое требуется для отопления комнаты с определенным объемом. При расчете по этому параметру делают поправки с учетом высоты и ориентации помещения, климатических особенностей, количества окон и дверей, утепления ограждающих конструкций.
- Далее полученное значение нужно откорректировать с учетом особенностей расположения отопительного прибора на стене и схемы врезки в магистраль.
- При установке секционного агрегата несложно подсчитать требуемое количество секций, зная теплоотдачу одной секции. Это параметр указывается в техпаспорте.
Правильная установка радиаторов отопления в нише
Бывает, что в многоквартирных домах предусмотрена ниша под старые чугунные радиаторы. Такой способ установки батарей отопления малоэффективен, но иногда нет других вариантов. Поэтому рассмотрим и его.
- Расстояние между боковыми и задней стенками ниши до радиатора должно быть минимум 5 см.
- Доступ воздуха снизу не должен быть затруднен, как и выход его сверху. Расстояние от нижней и верхней части радиатора до стенок должно быть более 10 см.
Декоративная решетка должна способствовать конвекции. Лучше всего подойдет накладка из диагональных планок. Промежуток в нижней части радиатора лучше не закрывать решеткой, чтобы обеспечить оптимальную конвекцию воздуха. Если ниша сделана в парапете, расположенном вдоль стены, ее верхнюю часть лучше закрыть декоративной решеткой, а не сплошной накладкой.
Батарея в нише под окном должна быть расположена так, чтобы до подоконника оставалось расстояние. Оно должно быть в два раза больше того, насколько подоконник выступает от стены. Например, если подоконник выходит за стену на 15 см, расстояние от него до ниши должно составлять 10 см.
Радиатор в нише под окном нужно располагать так, чтобы обеспечить хорошую конвекцию воздуха. Между его верхом и краем ниши должно быть минимум 10 см.
Такая декоративная решетка обеспечит хороший доступ воздуха к радиатору и полностью скроет его.
Зависимость эффективности отопления от расположения радиатора
Для эффективности отопительной системы важно устанавливать отопительные приборы в правильном месте. Как правило, их размещают под окнами, потому что здесь теплый воздух, поднимающийся от батареи, формирует тепловую завесу перед оконным проемом, через который улетучивается большая часть тепла помещения
Монтаж отопительного агрегата проводят с соблюдением следующих норм:
- От низа подоконника или иного препятствия сверху до радиатора должно оставаться минимум 100 мм или не менее 75% глубины батареи. В противном случае поверхность сверху будет задерживать конвекционные потоки.
- Минимально допустимое расстояние от пола до отопительной конструкции составляет 100-120 мм. Иначе конвекция ухудшается. Также под агрегатом собирается много пыли и при меньшем расстоянии ее будет сложно убирать. Однако при расположении радиатора от пола на высоте более 150 мм низ помещения плохо прогревается.
- От тыльной поверхности прибора до стены оставляют минимум 2 см. Этот зазор обеспечивается установкой на кронштейнах. Если сделать разрыв меньше, то конвекция ухудшится, а за агрегатом будет накапливаться пыль.
Материалы и инструменты, необходимые для монтажа
Грамотная установка радиаторов отопления самостоятельно хозяином жилья потребует наличие специального инструмента и определённых расходных материалов. Что касается первых и вторых, то их вид и размеры зависят от выбранных моделей приборов отопления, способа их подключения и пр. В любом случае для монтажа радиаторов обязательно потребуется необходимый набор инструментов и материалов.
Как подключить радиатор отопления с боковым подключением
Инструмент и приспособления
Так, как все батареи, кроме напольных приборов, крепятся к стенам, то для этого нужно будет вооружиться следующим:
- перфоратор;
- дрель-шуруповёрт;
- сварочный аппарат для полипропиленовых труб;
- молоток;
- уровень;
- рулетка и линейка;
- маркер;
- гаечный и трубный ключи;
- торцевой ключ для сборки секций.
- шнур или намотка для резьбовых соединений;
- герметик.
Материалы
Обычно фирма-изготовитель к своим радиаторам отопления поставляют в продажу монтажные наборы, как для сборки и подключения батарей, так и для навески их на стены. В данных наборах встречается минимально необходимый для установке комплект состоящий из:
- Кронштейнов.
- Кран Маевского или автоматический воздухоотводчик.
- Заглушек.
- Запорной арматуры.
Кронштейны
Они могут присутствовать в комплекте поставки радиаторов. Если их нет, то необходимый крепёж можно приобрести в ближайшем строительном супермаркете.
Существует много разных по конструкции и форме опор для батарей, но всех их объединяет высокая несущая способность и передача нагрузки от веса радиатора на стену. Кронштейны могут быть строго фиксированными конструкциями и с регулировочными механизмами, как по длине, так и высоте.
Кран Маевского или автоматический воздухоотводчик
В процессе прохождения теплоносителя по системе отопления, захваченный им воздух попадает в радиаторы. Обычно это происходит при запуске отопительной системы по окончании тёплого времени года. Воздушные пробки, если их не удалить, сдерживают прохождение горячей воды в верхнем коллекторе батареи, и она будет оставаться холодной.
Кран Маевского — небольшое устройство, которое вкручивают с одной из сторон верхнего коллектора в свободное отверстие. Если диаметр крана отличается от размера резьбового входа в коллектор, то применяются специальные переходники. На резьбу устройства наматывают уплотнитель
Гаечным ключом осторожно закручивают кран до упора
Сброс воздуха производят откручиванием винта или ручки. Поворотом кольца меняют направление воздушного потока. Воздух сбрасывают до появления сплошной струи воды
В многоквартирных домах важно произвести сброс воздуха в радиаторах верхних этажей
Автоматы, по отзывам специалистов довольно капризные устройства и не переносят загрязнённый теплоноситель. Со временем автоматический воздухоотводчик, установленный в системе централизованного отопления, начинает протекать. Поэтому рекомендуется их использовать в автономном отоплении частных домов, где применяется чистый теплоноситель.
Заглушки
Универсальность батарей отопления с боковым подключением заключается в том, что 4 выходных отверстия – по два на нижнем и верхнем коллекторе. Два из них в зависимости о схемы подключения заняты подающим и обратным патрубками.
В третье отверстие устанавливают кран Маевского или автоматический воздухоотводчик. Остаётся четвёртое отверстие, которое «глушат» резьбовой пробкой (заглушкой). Её вкручивают в отверстие коллектора гаечным ключом с накрученной на резьбу подмоткой (паклей, уплотнительным шнуром или лентой).
Запорная арматура
Запорная арматура для радиаторов отопления — это три вида кранов.
Шаровые. Используются в двух крайних положениях: «закрыто» или «открыто». Их ставят на входе и на выходе батареи. Роль в кране запора исполняет поворотный металлический шар со сквозным отверстием. Поворачивая его наружным рычагом, добиваются полного открытия или закрытия прямотока теплоносителя.
Штоковые. Это традиционная схема перекрытия протока подвижным штоком, находящимся на одной оси с поворотной головкой. В отличие от шарового устройства штоковым краном изменяют скорость прохода горячей воды, следовательно, регулируют степень нагрева батареи.
Обратный клапан. Краном с обратным клапаном отсекают отток теплоносителя на определённом участке отопительной системы. Их редко применяют в централизованных сетях отопления. Чаще всего их используют в особо сложных автономных отопительных системах.
Что предстоит сделать
В упрощённом виде порядок работы по замене сводится к шести этапам:
- Опустошение системы отопления.
- Демонтаж старой батарей.
- Подготовка труб к подключению нового радиатора — нарезка новой или прогон старой резьбы.
- Монтаж отсекающих кранов.
- Подключение батареи и проверка герметичности соединений.
- Запуск радиатора в эксплуатацию: спуск воздуха, регулировка термостата.
Минимальное время и трудозатраты потребует замена радиаторов отопления, оснащённых кранами, перекрывающими входящий и исходящий поток теплоносителя (см. фото ниже).
В этом случае работу можно провести без спуска воды из системы отопления. Секция радиатора рассчитана на 200–400 мл теплоносителя и его легко слить в подставленную ёмкость.
Что делать, когда батарея на сварке
Сварным швом обычно раньше крепились конвекторы. Чтобы их демонтировать, желательно вооружиться болгаркой с диском для резки стали. Можно, в крайнем случае, взять ножовку по металлу, но работать будет гораздо тяжелее. Подводка просто перерезается
Главное и очень важное условие при этом — делать это надо строго под прямым углом
Чтобы поставить новую батарею, надо будет делать новую резьбу. Это не сложно, как на первый взгляд кажется, но, конечно, срезать батарею гораздо быстрее.
Пошаговая инструкция, как сделать новую резьбу:
С помощью болгарки или обычного напильника снимается пологая фаска на торце трубы; Для облегчения процесса на то место, где будет нарезаться труба, наносится смазка (подойдёт та, которая используется для швейной машинки); Плашку осторожно надевают вперёд держателем; Теперь нужно зажать подводку трубным ключом. Это делают обязательно, иначе при нарезки можно оторвать стояк от батарей, которые крепятся к нему с помощью американок (в соседней квартире). Последствия, конечно, будут плачевны
Последствия, конечно, будут плачевны
Далее нарезается резьба. Нельзя забывать удерживать подводку или стояк. Главное при этом — не спешить, делать всё аккуратно, не пережимать. Обычно достаточно сделать пять витков
Последствия, конечно, будут плачевны. Далее нарезается резьба. Нельзя забывать удерживать подводку или стояк. Главное при этом — не спешить, делать всё аккуратно, не пережимать. Обычно достаточно сделать пять витков.
Виды радиатора отопления:
Распределение батарей отопления по материалу изготовления:
- Чугунные.
- Стальные.
- Алюминиевые.
- Биметаллические.
Далее остановимся на описании каждого вида более подробно.
Чугунные радиаторы: технические данные; плюсы/минусы; срок службы; стоимость
Еще ни так давно, трудно было представить квартиру, где не стояли бы чугунные батареи отопления, сейчас же они превратились скорее в предмет роскоши, так как стоят такие изделия очень дорого. Несмотря на это, при возможности, владельцы жилья стараются установить у себя батареи из чугуна. На сегодняшний день, такие изделия претерпели некоторые изменения – и технически, и внешне.
Чугунный радиатор отопления в квартире
Преимущества чугунных батарей:
- Длительный срок эксплуатации.
- Продолжительное сохранение тепла.
- Устойчивость к перепадам давления.
Недостатки:
- Большой вес.
- Замена радиаторов усложняется большим весом изделия.
- Непривлекательный внешний вид.
Стальные радиаторы: технические данные; плюсы/минусы
Модели стальных батарей отопления делятся на два подвида:
Панельные. Отличительная особенность – высокая теплоотдача, высокий уровень теплосбережения и КПД. Панельный радиатор состоит из двух параллельно спаянных пластин с внутренними пустотами для заполнения теплоносителем. В зависимости от типа системы отопления, в магазинах можно приобрести один из 2 х типов подключения конструкции: нижней и боковой. Первый характерен для тех помещений, где подводка осуществляется через систему «теплый пол». Панельные радиаторы отопления отличаются небольшим весом, в связи с чем замены радиаторов производятся с легкостью. Гарантийный срок работы до 10 лет.
Стальные батареи отопления в квартире
Трубчатые батареи представляют собой несколько секций спаренных при помощи сварочного аппарата
При покупке трубчатого варианта радиаторов отопления, необходимо обращать внимание на мощность и размер готового изделия. Для объемных жилых помещений приобретаются батареи с большой мощностью. Трубчатые модели отличаются хорошей теплоотдачей, высоким уровнем эксплуатационных характеристик и доступной ценой
Трубчатые модели отличаются хорошей теплоотдачей, высоким уровнем эксплуатационных характеристик и доступной ценой.
Алюминиевые радиаторы: технические данные; плюсы/минусы; срок службы; стоимость
Радиаторы отопления изготавливаются из алюминиевого сплава окрашенного порошковой эмалью. Довольно распространенный вариант для монтажа систем обогрева помещения. Замена батарей отопления из алюминиевого сплава может производится самостоятельно.
Алюминиевые радиаторы в квартире
Алюминиевые радиаторы обладают несколькими преимуществами:
Высокий уровень теплоотдачи. Благодаря этой особенности батарей отопления, нагрев происходит в несколько раз быстрее и тепло эффективно распространяется по помещению. Привлекательный внешний вид
Глянцевая поверхность и эстетически правильно сконструированные радиаторы, привлекают внимание покупателей. Легкость монтажа
Небольшая масса радиаторов отопления, облегчает процесс монтажа.
Необходимо отметить один существенный недостаток алюминиевых батарей отопления:
Они не выдерживают высокого давления. Для установки в многоквартирных домах, где применяется ежегодная продувка труб гидроударом, данный вид радиаторов не пригоден.
Биметаллические радиаторы: технические данные; плюсы/минусы; срок службы; стоимость
Популярный вид радиаторов отопления. Изготавливаются путем сборки сердцевины из сплавов, устойчивых к образованию коррозии и гидроударам, и внешней обшивки, выполненной из алюминия. Таким образом модель совмещает в себе два важнейших качества – это внешняя привлекательность и высокая теплоотдача. Но нельзя не упомянуть о высокой стоимости изделия, которая окупается в процессе использования прибора отопления.
Так к примеру биметаллический радиатор Rifar monolit, отличающийся долговечностью использования, устойчивостью к высоким температурам, высокими прочностными качествами и простотой монтажа, стоит в пределах 950 рублей за одну секцию. Как итог, 10-ти секционный радиатор Rifar monolit будет стоит в районе 9500 тысяч. А вот батареи итальянского производства Sira rs предлагаются магазинами за 1200 рублей одна секция.
Rifar monolit
Варианты подсоединения отопительных систем
Кроме выбора самого радиатора, при установке вам также будет необходимо решить, каким образом подключить его к централизованной сети. Вам доступно несколько различных вариантов, каждый из которых имеет свою сферу использования:
Диагональное подключение. Данная схема является лучшим выбором для длинных многосекционных батарей отопления. Ее отличает то, что подводящая воду труба крепится к патрубку сверху с одного края радиатора, отводящая же — к нижнему патрубку с другой стороны. Среди недостатков такой системы можно назвать тяжелый ремонт в случае неполадок: схема не подразумевает снятие батареи без полного отключения отопления.

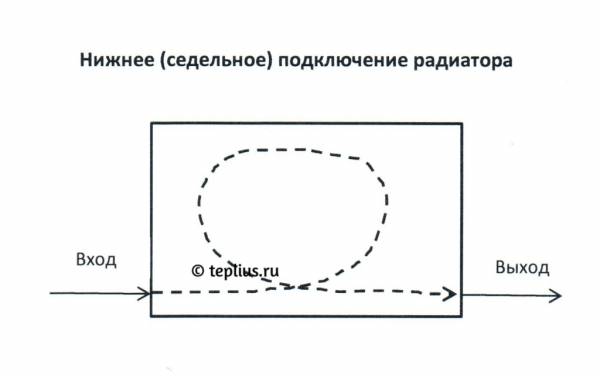

Варианты подключения радиаторов
Важно! При подаче воды снизу, вы потеряете около 10% возможного тепла
- Нижнее подключение. Данная схема разводки выглядит наиболее незаметно. Применяется, если трубы расположены внутри пола или скрыты под плинтусами. Патрубки подачи и отводки направлены перпендикулярно к поверхности пола. Главный недостаток состоит в том, что данная система предполагает наибольшее возможное количество потери тепла.
- Боковое одностороннее подключение. Является наиболее распространенным и эффективным. Максимальная теплоотдача обеспечивается подключением подводящей трубы сверху, а отводящей — снизу с той же стороны батареи. При инверсии мощность прогрева значительно снижается, поэтому менять трубы местами не рекомендуется.
Важно! При недостаточном прогреве дальних секций батареи, используется удлинитель протока воды. Параллельное подключение
Оно происходит через теплопровод, встроенный в отопительную систему. Таким же образом реализуется и отвод. Такая система позволяет заменять батареи, не отключая центральное отопление, однако главным минусом является то, что при недостаточном давлении в системе батареи плохо прогреваются
Параллельное подключение. Оно происходит через теплопровод, встроенный в отопительную систему. Таким же образом реализуется и отвод. Такая система позволяет заменять батареи, не отключая центральное отопление, однако главным минусом является то, что при недостаточном давлении в системе батареи плохо прогреваются.
Важно! Подключение радиатора отопления своими руками таким способом проводится достаточно сложно, эту работу лучше будет доверить опытным монтажникам. Последовательное подключение
В этом случае перенос тепла по системе происходит за счет давления воздуха в ней. Лишний воздух спускается при помощи крана Маевского. Главным недостатком такой системы также служит невозможность ремонта без отключения всей отопительной системы
Последовательное подключение. В этом случае перенос тепла по системе происходит за счет давления воздуха в ней. Лишний воздух спускается при помощи крана Маевского. Главным недостатком такой системы также служит невозможность ремонта без отключения всей отопительной системы.
Крепление к полу
Чтобы надежно установить радиатор на горизонтальной поверхности, применяются напольные кронштейны различной конструкции. Это могут быть короткие ножки со скобами, хомутами, цепными зажимами или несущие стойки с подвижными кронштейнами.
Напольное крепление проводится по алгоритму:
- Сначала за нижний коллектор радиатора ввести скобу или цепь, накрутить на концы гайки.
- Прикрутить к выступающим частям стержней ножки.
- Установить радиатор на пол, прочно зафиксировать ножки с помощью подходящего крепежа.
- Надеть декоративно-защитные колпаки.
Напольный кронштейн Если радиатор устанавливается на стойки, сначала монтируются они, затем на подвижные кронштейны навешивается оборудование.
Конвекторы плинтусного типа
Эти обогревающие изделия конвекционного типа изготавливаются в виде планки высотой не более 20-25 см и глубиной порядка 10 см. Они крепятся непосредственно к стене в нижней её части и называются поэтому «тёплыми плинтусами».
Плюсы конвекторов-плинтусов:
- Экономия энергии нагрева – до 40%.
- Наличие встроенного терморегулятора, защищающего систему от перегрева.
- Простота монтажа и обслуживания.
- Равномерность распределения тепла по обогреваемому пространству.
К недостаткам таких систем относят нагрев прилегающих поверхностей стен и их последующую деформацию, а также высокую стоимость тепловых плинтусов.
Запуск отопительной системы в многоэтажном доме
Включение подачи тепла в высотных домах часто сопряжено с беспокойством, особенно в старых строениях. Связано это с тем, что зачастую профилактические меры и проверки не выявляют скрытых угроз и нарушений. Только пустив теплоноситель по системе под высоким давлением можно узнать, насколько она прочна и эффективна.
Чтобы обошлось без аварийных ситуаций, нужно знать, как запустить отопление в многоквартирном доме:
Во-первых, теплоноситель должен подаваться насосом на малой мощности, чтобы система заполнялась постепенно, этаж за этажом.
Во-вторых, его подача должна осуществляться снизу вверх, что позволит ему вытеснить воздух, который собирается в теплосети за время летнего «отдыха». При медленном подъеме воды нагрузка на трубы и радиаторы минимальная, что увеличивает их срок службы.
В-третьих, может потребоваться спуск остатков воздуха, что делается работниками теплосети на чердаке здания через специальные воздухосборники. Достаточно открутить кран и подождать, когда из труб перестанет доноситься шипение и свист
Если чердачного помещения нет, то та же процедура проводится на последнем этаже здания при помощи крана Маевского.
В-четвертых, необходимо слить немного теплоносителя во время развоздушивания труб, делая это осторожно, чтобы не залить квартиры жильцов.
Полная нагрузка на систему дается только после выполнения этих действий. Это убережет трубы от прорыва и позволит теплоносителю равномерно распределиться по всем ее элементам.
Стальные радиаторы
Эти изделия относятся к батареям нового поколения и бывают двух видов: панельные трубчатые.
Стальные радиаторы отличаются высокой теплоотдачей, повышенным уровнем энергосбережения, высоким коэффициентом полезного действия. Конструкция представляет собой две стальные пластины, соединенные между собой сваркой. Данные изделия производятся с двумя типами подключения: боковым и нижним. Выбор зависит от первоначального расположения отопительного контура. Их высокую популярность на рынке обуславливает легкий вес, простота монтажа и привлекательный внешний вид. При покупке обязательно внимательно изучите покрытие, так как это влияет на дальнейшую эксплуатацию.
Трубчатые радиаторы представляют собой конструкцию, состоящую из нескольких секций, скрепленных между собой при помощи сварки. В зависимости от площади помещения и отопительного эффекта, необходимо рассчитать мощность готового модуля и выбрать оптимальный размер. Для трубчатых стальных батарей характерна отличная теплоотдача, высокий уровень эксплуатационных технических характеристик и невысокая цена.
Первый этап установки
Учитывая то, что радиаторы сегодня представлены в огромном разнообразии, установка батарей отопления в частном доме начинается с его выбора. Идеальной системы отопления не бывает – каждый тип радиатора имеет свои плюсы и минусы, при этом выбирать следует именно тот вариант, чьи недостатки позволят системе функционировать максимально эффективно.
Чугунные
Фото 1 Схема чугунной батареи
Основное преимущество, которым обладают такие радиаторы – это прочность и продолжительный период службы, эксплуатировать их можно до 50 лет. Также данный металл без ущерба выдерживает агрессивные условия, в том числе, теплоноситель с различными примесями.
Среди минусов чугуна нужно отметить вес батареи и отсутствие эстетики.
Алюминиевые
Фото 2 Алюминиевые радиаторы
Такие батареи отличаются легким весом, внешним оформлением, высокими показателями мощности, составляющими примерно 190 Вт. Для квартир в многоэтажках они явно не подходят из-за невысокого качества теплоносителя, ведь алюминий из-за постоянного воздействия с грязной водой быстро окисляется, тогда как для частного дома подобный радиатор– оптимальный вариант благодаря высокой теплопроводности и низкой инерционности.
Биметаллические
Фото 3 Биметаллические батареи
Данный тип радиаторов наиболее надежен. В числе основных плюсов можно выделить следующее:
- устойчивость к резким перепадам давления в системе.
- высокая теплоотдача.
- стойкость к механическим повреждениям.
Стальные
Фото 4 Стальной радиатор
Это новые батареи для отопления, которые пока используются достаточно редко, они не успели завоевать большую популярность, но все же иногда встречаются. Площадь теплоотдачи высока, размер и вес небольшой, максимальная устойчивость к ржавчине, при условии, что они всегда будут заполнены.
Какие установить батареи отопления в частном доме можно решить, исходя из площади строения и его особенностей.
Видео и полезные советы
Выбрав радиатор, следует приступать к такому этапу, как установка батарей отопления в частном доме, видео которой можно посмотреть ниже, а прямо сейчас – прочитать полезные советы.
Начальный этап – расчет мощности батареи. Чтобы отопить 1 кубометр комнаты в современном доме, возведенном с соблюдением строительных норм и правил, понадобится 20 Вт.
Рассчитайте объем дома, умножьте цифру на вышеописанный показатель, затем полученную цифру разделите на мощность секции. Полученная цифра и будет количеством секций.
Видео 1 Установка батарей (радиаторов) отопления в частном доме своими руками
Инструмент для монтажа
Чтобы сделать все своими руками, следует запастись такими инструментами:
- строительный уровень;
- дрель;
- шуруповерт и рулетка;
- ключ для закручивания патрубков и карандаш;
- ключ для установки секций;
- байпас – при монтаже радиаторов в однотрубное отопление;
- запорные вентили.
Инструкция по установке
Первое, что требуется сделать – это перекрыть систему отопления, слить воду, вплоть до использования насоса. Далее фиксируете радиатор на опоры и, применяя уровень, проверяете, насколько точно это было сделано, после чего выполняете следующий порядок действий:
- убираете из прибора все заглушки.
- если у вас используется однотрубный контур, значит, нужно подключить байпас с вентилем. При условии, что контур двухтрубный, соединение осуществляется только при помощи сгона, к нему также фиксируется вентиль.
- подключаете конструкцию к системе при помощи сгонов с резьбой, для герметизации стыков используете специальные уплотнители, в идеале – сварку.
В правилах монтажа радиаторов предусмотрен такой процесс, как опрессовка, для которой желательно пригласить профессионального мастера, имеющего соответствующее оборудование.
В процессе установки помните, что расстояние от радиатора до различных объектов должно быть соблюдено таким образом:
- от стены – 5 сантиметров и более.
- от пола – не менее 10 сантиметров.
- от низа подоконника до верхней части батареи – 5-10 см.
Основные способы подключения
Независимо от вида материала (чугун, сталь, алюминий, биметалл) и типа используемой системы обогрева (с естественной или принудительной циркуляцией, однотрубной или двухтрубной), существует несколько основных схем их подключения. Каждая из этих схем имеет свои особенности и может применяться в зависимости от конкретных условий.
Типы подключения радиаторов отопления:
Рассмотрим более подробно их особенности, преимущества и недостатки.
Диагональное (поперечное)
При диагональной схеме подающая труба подключается к одному из верхних патрубков радиатора, а отводящая труба – к одному из нижних, расположенных с противоположной стороны прибора. В результате поступающий нагретый теплоноситель равномерно распределяется по всему объему внутренней поверхности радиатора, обеспечивая максимальную теплоотдачу.
При этом теплопотери не превышают 2%.

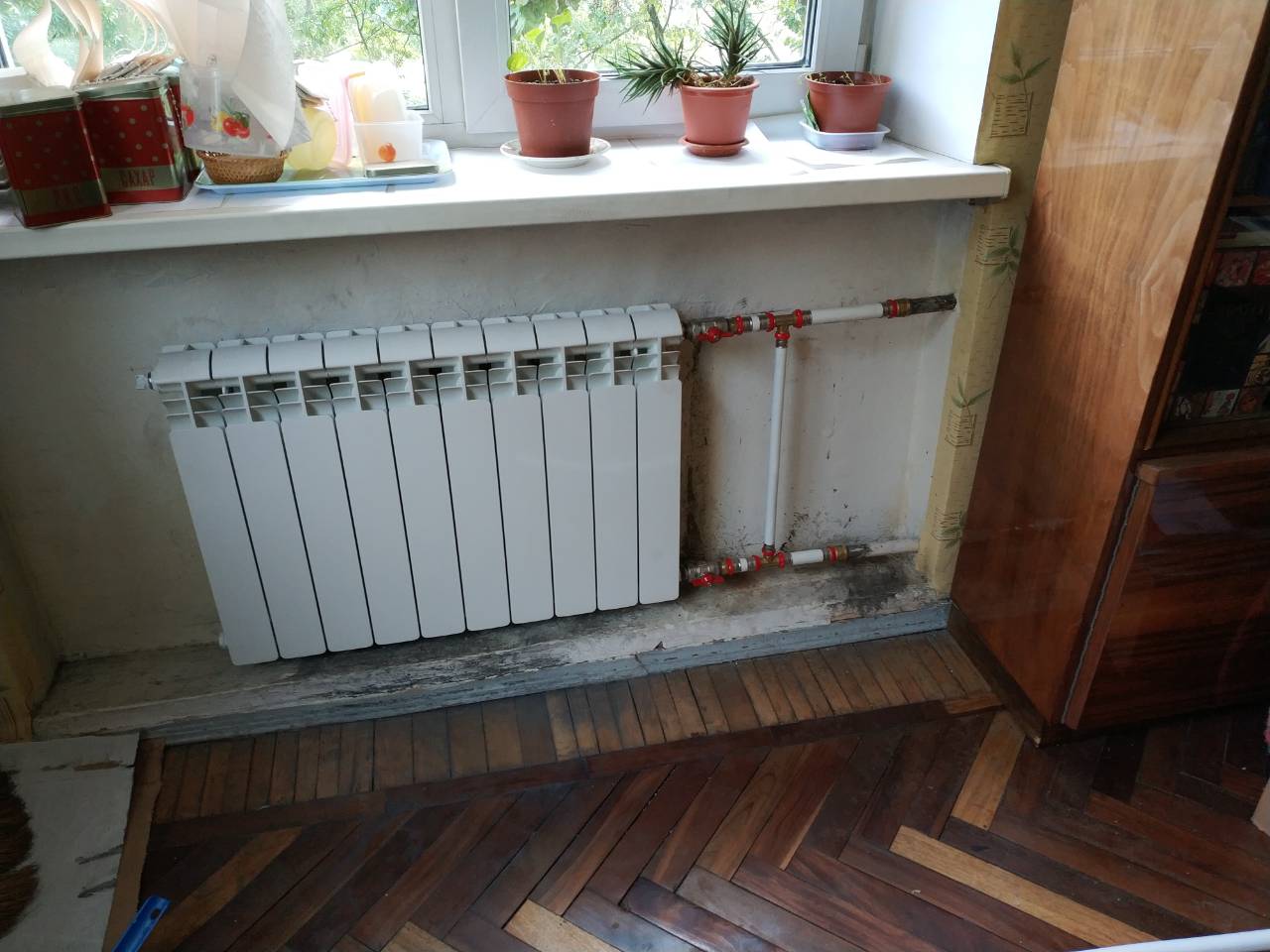

Фото диагональной схемы подключения
Считается, что такая схема обеспечивает наиболее эффективную работу батареи. Номинальная мощность устройства, указанная производителем в паспорте изделия, привязывается именно к диагональному типу подключения.
Наиболее востребована такая схема при большом количестве секций радиатора (больше 10-12), что обеспечивает равномерный прогрев всей площади прибора.
К недостаткам относится:
- дополнительный расход труб;
- сложность и неудобство монтажа;
- неэстетичный внешний вид.
В многоэтажных домах эта схема практически не используется.

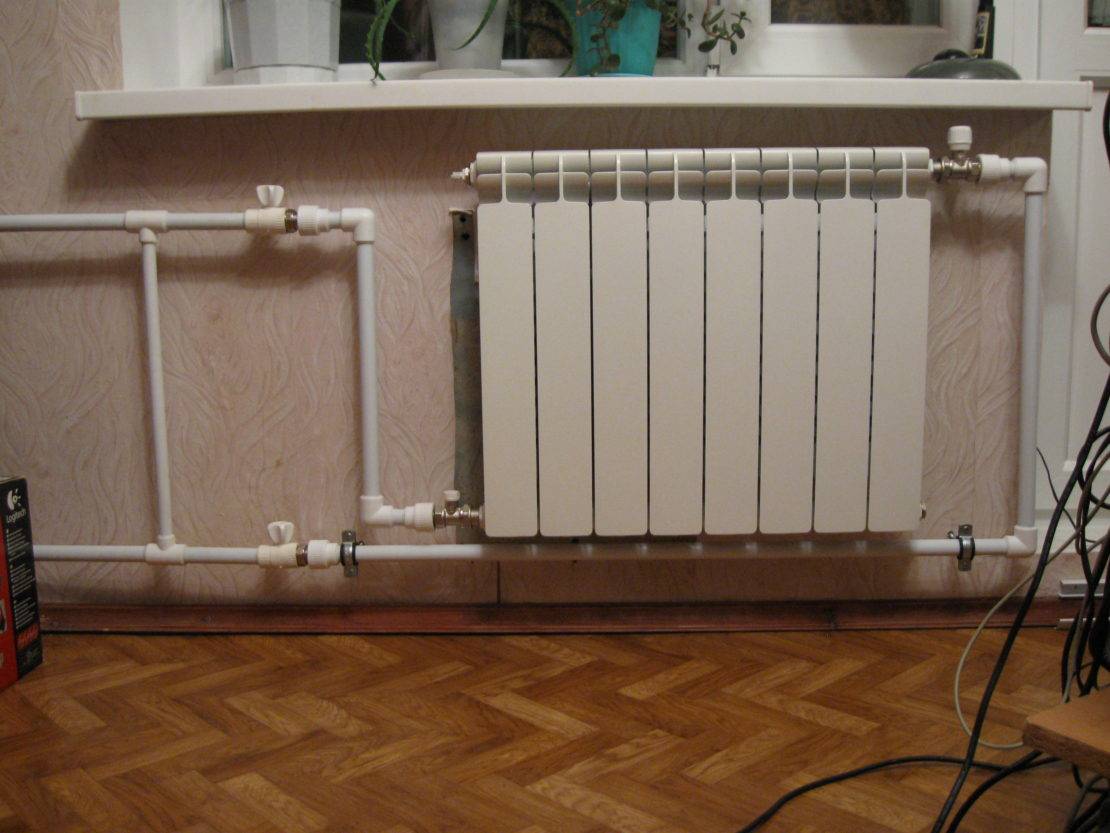

Боковое (одностороннее)
Подающая труба подсоединяется к верхнему патрубку прибора, а отводящая труба – к нижнему патрубку на той же стороне, т.е. обе трубы подключаются к одной из крайних секций радиатора.
Это обеспечивает достаточно эффективный и равномерный нагрев всех секций при небольших тепловых потерях (до 2-5%).
Боковая схема подключения является самой распространенной, в том числе в многоэтажных домах с центральной системой отопления, за счет минимального расхода материалов и удобства монтажа при достаточно высокой теплоотдаче приборов.
Наибольший эффект достигается при подключении батарей с 10-15 секциями, а также в многоквартирных жилых домах с параллельным подключением обогревателей.
При увеличении количества секций тепловая эффективность резко снижается за счет неравномерного прогрева другой стороны радиатора.

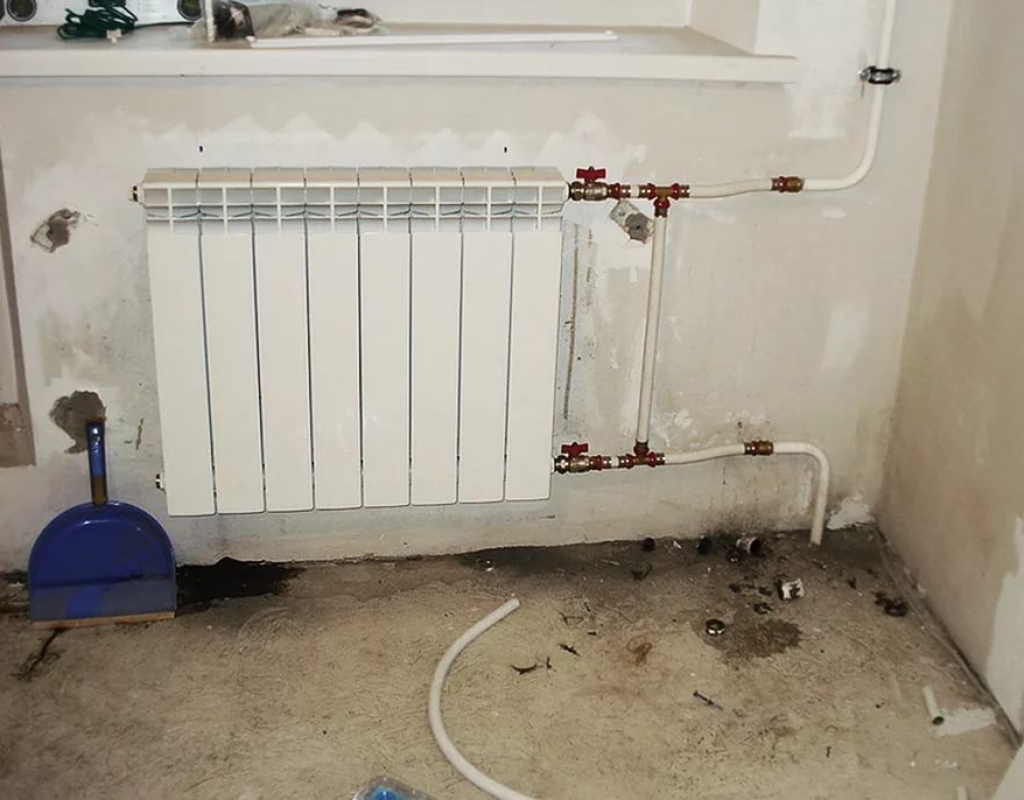

Боковое подключение батареи
В процессе однотрубного подключения в схему обычно включается дополнительный элемент – перемычка (байпас) в виде отрезка трубы меньшего диаметра, чем подающая и отводящая труба. Он устанавливается между этими трубами в непосредственной близости от радиатора.
Байпас регулирует подачу теплоносителя и обеспечивает возможность отключения прибора, если произошла поломка (засорение, течь и пр.) без прекращения работоспособности всей системы отопления.
Нижнее (седельное или вертикальное)
Нижнюю схему подключения радиаторов отопления называют «ленинградкой .
Поводящая труба присоединится к одному из нижних патрубков, а отводящая труба – ко второму нижнему патрубку с противоположной стороны.
При таком варианте подключения верхняя и нижняя часть прибора может прогреваться неравномерно, а теплопотери могут составить до 15%. Однако это чаще характерно для систем в многоквартирных домах с большим числом приборов отопления и большой длиной труб. Для автономных систем частных домов такие теплопотери практически не заметны.
Наиболее часто седельная схема используется для частных одноэтажных домов. когда трубы проложены под полом или спрятаны внутри него.
Это позволяет значительно улучшить внешний дизайн радиатора, сделав трубы практически незаметными.
Отдельной разновидностью нижней схемы является вертикальное подключение, которое применяется для отдельных видов отопительных приборов особой конструкции (панельные стальные и алюминиевые радиаторы с нижней подводкой).
Вертикальная схема для радиаторов с нижней подводкой
У таких радиаторов патрубки подключения подводящей и отводящей труб располагаются рядом в нижней части прибора. Для соединения используется специальный запорно-присоединительный узел.
- Преимущества: экономия материалов и улучшенный дизайн за счет незаметности подключаемых трубопроводов.
- Недостатки: неравномерный прогрев и снижение эффективности теплоотдачи.
