Процесс установки
Предстоит сделать сугубо строительные и электротехнические работы. Создаются штробы для электропроводки, высверливаются коронкой углубления под коробки. В штробы укладывается кабель, который следует закрепить в бетонной стене. Кабель-канал шпатлюется. Затем на места устанавливаются подрозетники. После отделки стен розетки подключаются к кабелям.
Создание отверстий в стене
Перед проведением работ индикатором, реагирующим на излучение подключенной проводки, определяется отсутствие в зоне сверления и штробления электропроводки под напряжением. Аккуратное углубление в месте, где будет стоять розетка, можно сделать только алмазной коронкой. Ее внешний диаметр (68 – 70 мм), а также размеры подрозетника и розетки должны совпадать. Сначала в точке разметки сверлится бетонное основание сверлом диаметром около 8 мм. Затем, когда инструмент надежно вошел в стену, перфоратор выравнивается перпендикулярно поверхности, и далее работает коронка.
Она погружается в бетонную стенку на всю глубину корпуса. Насадкой-лопаткой выбивается цилиндр высверленного бетона. Дно отверстия выравнивается. Проводится примерка подрозетника. Так можно сделать необходимое количество отверстий.
Штробы нарезаются резчиком по схеме на стене двумя параллельными прорезями. Перфоратором или зубилом штроба освобождается от бетона и зачищается. Глубина и ширина штробы должна позволить уложить кабель (кабель в гофре) так, чтобы расстояние от его верхнего края до поверхности стен составляло 20 – 30 мм.
Монтаж электропроводки
Перед прокладкой изоляция и жилы кабеля проверяются. Электрические провода (гофра с кабелями внутри) укладываются на дно штробы и фиксируются алебастровым (гипсовым) раствором с шагом 200 – 250 мм. Лучше, когда ко всем розеткам подведен свой кабель.
По мере застывания раствора канавки равномерно заполняются фиксирующим составом вровень с поверхностью. Один конец кабеля выводится к распаечному узлу, но не подключается. Второй – с запасом длины в 150 – 200 мм следует закрепить в отверстии под розетку.
Подготовка и установка подрозетников
Изделие не должно иметь препятствий к установке вровень с поверхностью.
Лишние элементы конструкции обрезаются. Все мешающие материалы из углубления удаляются, оно очищается от пыли и грунтуется для обеспечения адгезии. Дается время на высыхание состава. В корпусе коробки путем продавливания удаляется фрагмент, через который продергивается кабель. Раствором алебастра (гипсовой смеси), имеющим плотную, но подвижную консистенцию, обмазываются стенки, дно отверстия и наружная часть подрозетника.
Изделие (блок) вдавливается в раствор. Глубина погружения верхнего края должна быть точно заподлицо с основанием стены, уровнем проверяется горизонтальность монтажных проушин. Следует выждать надежную фиксацию подрозетника в растворе. Затем убираются излишки состава, попавшие внутрь коробки.
Отделка стены
Шпателем убираются выступы вокруг места установки розетки. Неровности тщательно грунтуются. После высыхания грунтовки все щели и углубления между розеткой и стеной заполняются шпатлевкой и выравниваются заподлицо с поверхностью стены. Далее проводится оштукатуривание.
Подключение розетки
При предварительно обесточенной проводке подключается конец кабеля, который выведен к распаечному узлу. Далее напряжение включается. Индикаторной отверткой определяется фаза и ноль на жилах кабеля (фиксируется цветовая маркировка), конец которого выведен через подрозетник. Пакетник перед проведением последующих работ снова выключается. Корпус розетки разбирается на электрическую часть, рамку и декоративную крышку.
Конец провода освобождается от защитной изоляции на длину 8 – 10 мм. Жилы зачищаются, скручиваются и опаиваются оловом. Такая процедура повышает надежность работы сети. Жилы в соответствии с цветовой маркировкой вставляются в клеммы и плотно зажимаются (прикручиваются отверткой). Затем внутренняя часть монтируется в подрозетник.
С этой целью уже внутри «стакана» вращением винтов отверткой разводятся в стороны от электрической части упорные лапки, которые упираются в его стенки. Также можно воспользоваться шурупами из комплекта поставки, которыми внутренняя часть прикручивается к подрозетнику через монтажные отверстия. Проверяется горизонтальность крепления конструкции. Затем присоединяются рамка и декоративный корпус накладки. Розетка готова к проверке на работоспособность.

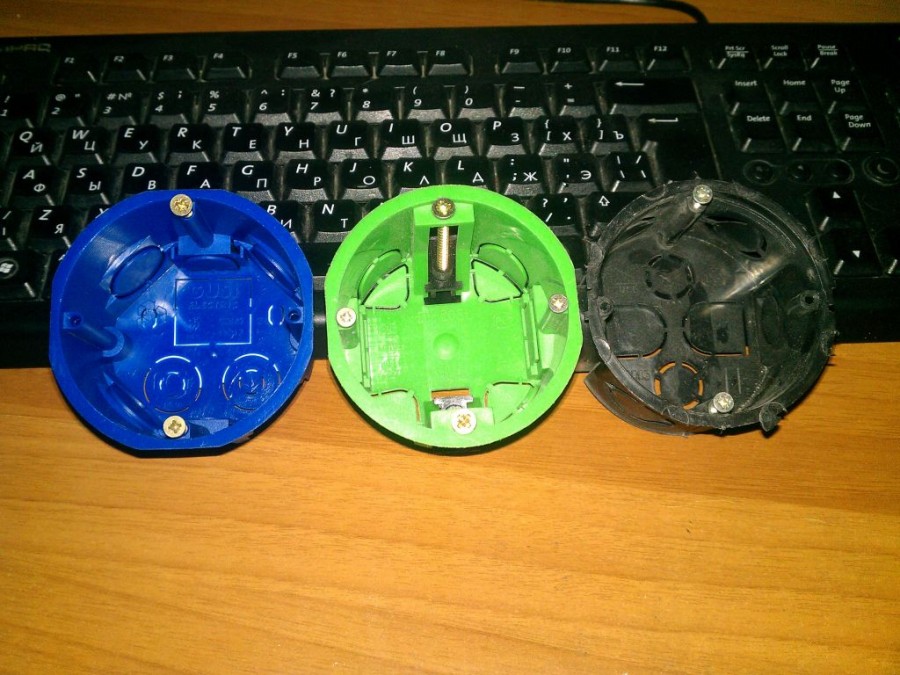

Критерии подбора установочной коробки
Подрозетник для силовой точки скрытой проводки представляет собой пластиковую коробку, напоминающую широкий и короткий стакан. На стенках его перфорацией намечены лючки для ввода в устройство проводов. Имеются приспособления для фиксации подрозетника в цельной или в полой стене и винты для присоединения механизма розетки.
Конструкция несложная, но будущему электрику, подбирающему подрозетник для предстоящей установки, следует учесть:
- Тип материала, из которого сооружена обустраиваемая стена. К цельной стене чаще всего коробку прикручивают саморезами через предназначенные для их ввинчивания отверстия. В полой перегородке из гипсокартонных плит крепление производится посредством винтовой регулировки распорных лапок. Есть универсальные варианты розеток с обоими форматами фиксации. Однако пользоваться распорными лапками лучше при обустройстве гипсокартонной перегородки, т.к. в кирпичной стене они не обеспечат достаточно прочного крепления.
- Форму и размеры подрозетника. Большинство предложенных к продаже розеток рассчитаны на беспрепятственную установку в круглую коробку с диаметром 68 мм, но нередко встречаются и квадратные установочные коробки
- Площадь сечения подсоединяемых к розетке проводов. Дело в том, что между механизмом розетки и дном ее пластикового «подстаканника» должны уложиться петли запаса двух силовых и одного заземляющего проводников.
Опытные электрики настоятельно советуют запасаться двадцатью см провода на случай ремонтов, замен и прочих электромонтажных операций. Минимальный, но не очень желательный запас должен составить хотя бы 10 см. Каждый раз при проведении каких-либо работ с механизмом розетки провода будут подрезаться, а их окончания зачищаться. В результате чего запас постепенно «растает».
Из-за нехватки длины провода придется наращивать: скручивать, паять, сваривать и др. Удлинение провода любым из перечисленных способов не только напрягает исполнителя и отнимает время, но и изменяет характеристики токоведущего компонента в точке соединения.
Запас проводов должен быть сформирован именно в петли или в «мягкие» складки. Образование резких заломов крайне нежелательно. Располагать петли на дне установочной коробки нужно так, чтобы зачищенные от изоляции отрезки проводов не соприкасались.
Токоведущие сердцевины проводов с сечением 2,5 квадрата и более указанного размера довольно жесткие. Свернуть и уложить их петлями под колодкой розетки будет весьма проблематично, если внутренняя глубина подрозетника 15-30 полезных см. Значит, для установки розетки, подключенной к источнику толстым кабелем, потребуется более глубокий подрозетник.
Монтирование коробок в ПВХ и МДФ панели и не только
Количество разнообразных материалов, используемых при современном строительстве, поражает.
Стоит знать о некоторых нюансах каждого материала, чтобы грамотно выполнять процесс монтирования подрозетников.
Гипсокартон
При установке коробов в гипсокартонных стенках не потребуются перфоратор и раствор. Работа будет выполняться в несколько раз быстрее в сравнении с монтажом подрозетников в стенах из бетонной составляющей или кирпича.
Нужно приобрести специальные коробки, имеющие дополнительные лапки, позволяющие обеспечить лучшее крепление к листу гипсокартона. После выполнения разметки сделать отверстия можно дрелью с коронкой либо обычным сверлом. Затем нужно вывести наружу провод и продеть в подрозетник, после чего вставить в отверстие. На нем следует затянуть болты от лапок для регулировки.
Если присутствует риск выпадения коробки из отверстия, можно предварительно к гипсокартону изнутри приклеить лист фанеры или другого плотного и не крошащегося материала. Все остальные этапы (присоединение механизма розетки) стандартны.
Дерево
Выполнение скрытой проводки в доме, изготовленном в основном из деревянных составляющих, — не дешевое удовольствие. Согласно требованиям ПУЭ, провод установки никогда не должен контактировать с деревом.
Провода в процессе монтирования следует уложить в железные трубы, а стыки с подрозетником тщательно загерметизировать. Не следует забывать и про заземление, для чего потребуется дополнительно приварить крепежный болт на концы труб, сходящихся в коробке. Для обеспечения дополнительной защиты дно отверстий можно проложить асбестом.
ПВХ и МДФ панели
Современные подоконники или лоджии часто выполняются из поливинилхлорида и выступают местом установки розеток.
Чтобы осуществить данный процесс быстро, надо приобрести коробки под розетки с распорными ножками. Для дополнительного крепежа следует купить саморезы. На этапе сборки следует заранее проложить питающий кабель.
При монтировании целого комплекса устройств всегда следует придерживаться расстояния между розетками в 71 мм. Чтобы соблюсти данное расстояние до миллиметра, можно самостоятельно изготовить оригинальный шаблон. Для этого надо взять любой жесткий материал (трубопрофиль, алюминиевая рамка) и выполнить разметку по центру ребра, где будут крепиться подрозетники.
С этой целью необходимо найти центр с помощью рулетки и карандашом отметить линию. По готовой линии надо сверлить отверстия сверлом по металлу. После нужно рулеткой отмерить расстояние между отверстиями коробки и в соответствии с ним просверлить вторую точку. Аналогично выполнить отверстия и для остальных коробов. Чтобы не совершать столько манипуляций, можно просто приобрести трафарет для подрозетников.
Установка на гипсокартон
Здесь уже нужно подумать о специализированных устройствах. Фиксируют на спец. лапах, которые располагаются сзади или сбоку. На лицевой стороне есть 4 винта – это в 2 раза больше стандартных вариантов. Наружные винты фиксируют приборы и выключатели. Остальные же топятся в механизме, которые фиксируют всё раму.
Лапа начинает движение после того, как поворачиваются винты. Всё это делается для качественного закрепления. На задней части находятся особые отверстия, которые заготовлены под провода. Вырежьте место для установки кабеля. Провод должен зайти с задней стороны. Есть множество фото подрозетников, где показано всё поэтапно.

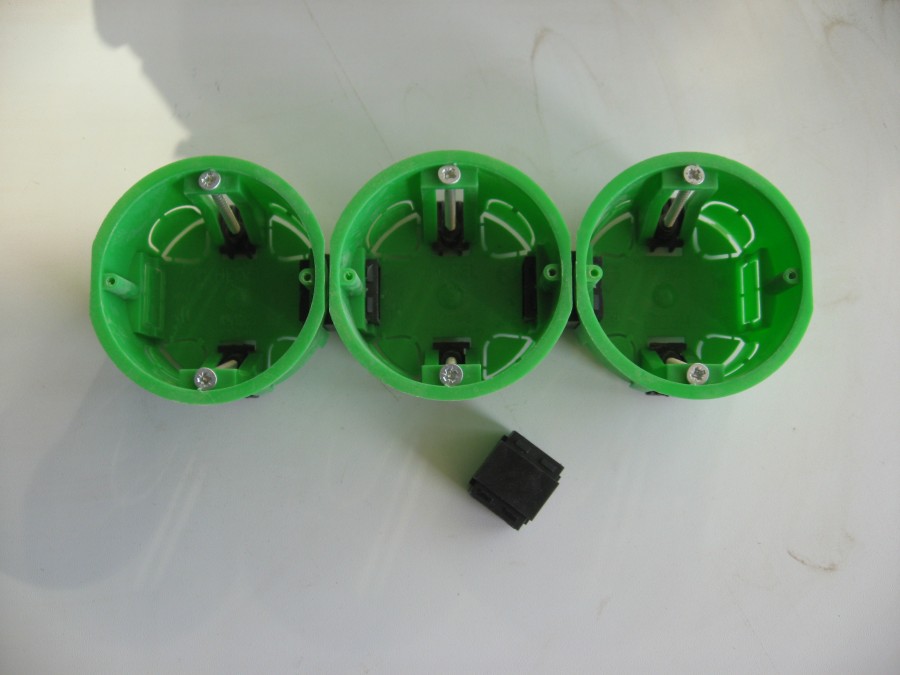

После всех проведенных работ можно уже соединять различные подрозентики воедино при помощи бабочки. Это такой вспомогательный элемент, которые объединяет несколько устройств. Главное, чтобы поверхность была относительно ровная и горизонтальная. Тогда сложностей никаких возникнуть не должно.
Назначение и функции подрозетников
Конструктивно большинство подрозетников изготавливается в виде коробок или стаканов различной формы. Материалом служит прочный огнеупорный пластик, реже используется металл. Внешнюю сторону покрывают специальные выступы, обеспечивающие крепление и сцепление со стеной после высыхания раствора. Внутренние стенки, наоборот, отличаются гладкой поверхностью.
На корпусе в определенных местах установлены заглушки, закрывающие отверстия для подводки проводов. В процессе монтажа, когда выполняется установка розетки в подрозетник, они прорезаются или выдавливаются там, где это необходимо. В конструкцию также включены шурупы или саморезы, предназначенные для фиксации подрозетника и розетки. Среди электриков эти изделия называются еще монтажными или установочными коробками.
Основное предназначение подрозетников заключается в следующем:
- Надежное удерживание розеток на своем месте за счет прочной фиксации в стене монтажной коробки, которую нужно вмазать в отверстие.
- Обеспечение электробезопасности. Подрозетник в бетонную стену, а также из кирпича и гипсокартона, изготавливается из материалов, обладающих диэлектрическими свойствами. Электрический потенциал, образующийся на контактах розеток, уже не сможет свободно попасть на металлоконструкции в бетоне.
- Защита установленных розеток от проникновения внутрь корпуса влаги, пыли и мелких посторонних предметов.
- Противопожарная защита. Герметичное соединение огнеупорного корпуса установочных коробок предотвращает распространение горения от воспламенившейся розетки.
- Правильно смонтированные скрытые коробки смотрятся аккуратно и эстетично. Расстояние верхнего края изделия выдерживается вровень с поверхностью стены. В дальнейшем и сами розетки встают на свое место ровно, без каких-либо перекосов.
Этапы работ: что включают?
Проведение разметки
При помощи карандаша, строительного уровня и линейки на поверхности стен необходимо сделать линии по вертикали и горизонтали, они будут указывать на место для выполнения углублений для прокладки электропроводки. Потом на плоскости отмечается центр расположения устройства. Чтобы разметить размещение нескольких элементов, следует нанести середину крайнего изделия. Высоту от пола принято негласно для удобства устанавливать в пределах 30 см. Необходимо оптимизировать размещение розеток в стене так, чтобы в будущем не пришлось повсеместно по помещению пользоваться электроудлинителем.
Делаем отверстия
После разметки проделываются отверстия победитовым сверлом, которые будут служить как направляющие.
Перед началом работ по выполнению углублений в железобетоне специальным индикатором определяют, что в зоне подготовки отверстий и углублений под кабель не размещена подключенная к электропитанию кабельная сеть. Отверстия делают коронкой из алмазного материала, параметры насадки и подрозетника должны совпадать. Сначала в центре будущей дыры делают подготовительное углубление победитовым сверлом, оно будет выполнять функцию направляющей.
Далее в отверстие перпендикулярно поверхности стены нужно поставить перфоратор с алмазной насадкой и начать сверление. Коронка погружается в бетон на всю свою глубину. Потом из стены выбирается монолитный цилиндр и зачищается дно. Делается примерка изделия с шурфом. Эту операцию выполняют необходимое количество раз. Потом вырезаются штробы под кабель с оплеткой. Перфоратором или зубилом с молотком выравнивают края канала. Проводка должна разместиться так, чтобы от ее крайней верхней поверхности до плоскости стены было 2—3 см.
Установка проводки
Кабель монтируется в подготовленный канал штукатурной смесью каждые 25 сантиметров, после чего выполняется заделка отверстий.
Перед монтажными работами проверяется кабель и оплетка на целостность покрытий. Потом проводка монтируется в прорезанные штробы гипсовой или штукатурной смесью через 20—25 см. Желательно к каждой розетке подвести индивидуальный провод. Далее выполняется заделка раствором каналов с уложенными кабелями по уровню поверхности стены. Одну сторону проводки подводят к соединительному узлу, но не подключают ее. Вторую — с запасом в 15—20 см выводят в отверстии для розетки.
Что такое подрозетник
Подрозетник это специальное электротехническое изделие, устанавливаемое в ограждающие конструкции помещений (стены, перегородки) для последующей удобной установки электрических розеток и выключателей.
Дополнительная задача подрозетников, защита конструкций от распространения пожаров при коротких замыканиях и прочих электрических аварий.
Второе или правильнее сказать, другое название подрозетников, монтажные коробки.
Говоря о технологиях установки подрозетников, нужно отметить, что эта технология может быть распространена на установку распределительных коробок электропроводки.
Частые ошибки
Распространенной ошибкой является крепление продрозетника на монтажную пену
Часто случается, что при монтаже кабель перебивают распоркой. Это очень опасно – возможна угроза короткого замыкания или появление электрического потенциала на розеточном корпусе. К другим ошибкам относятся:
- попытки крепить изделия монтажной пеной – она недостаточно хорошо их держит, к тому же многие образцы не соответствуют стандартам противопожарной безопасности;
- игнорирование использования строительного уровня;
- работа алмазной коронкой на максимально возможной глубине со вставленным сверлом;
- установка единичного изделия в месте, где много арматуры.

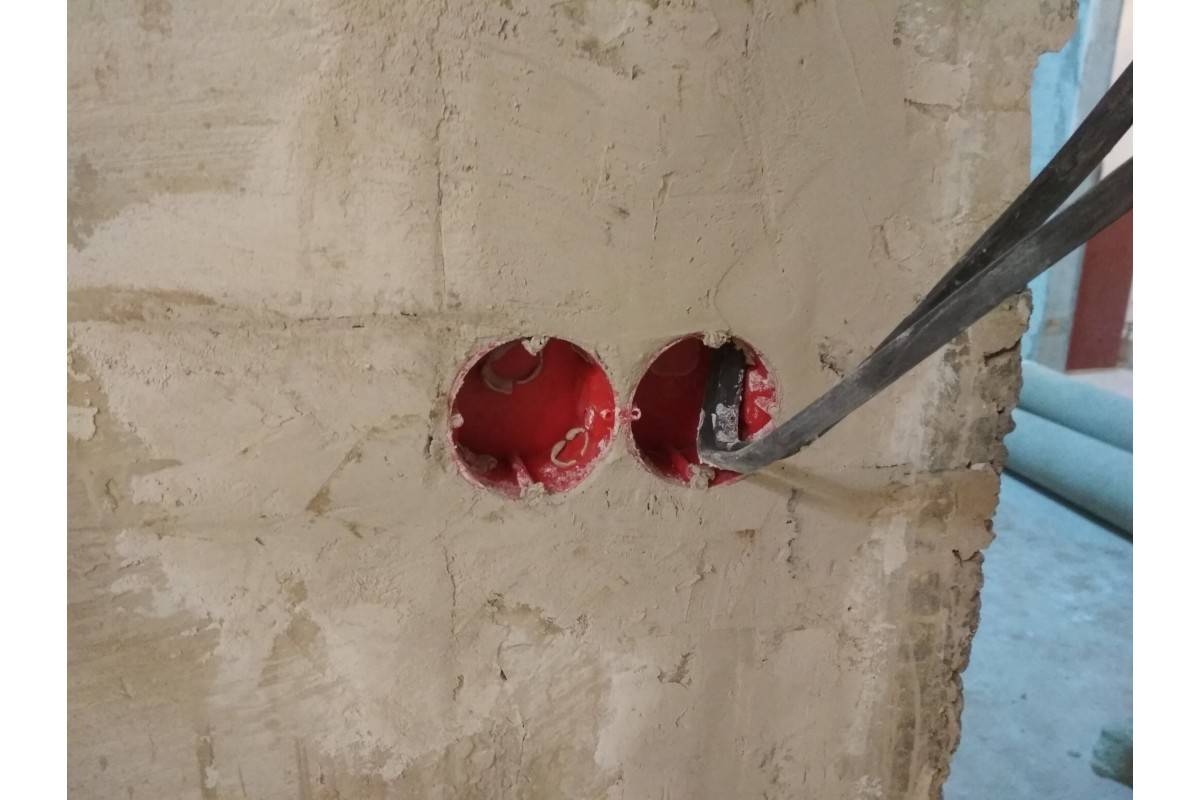

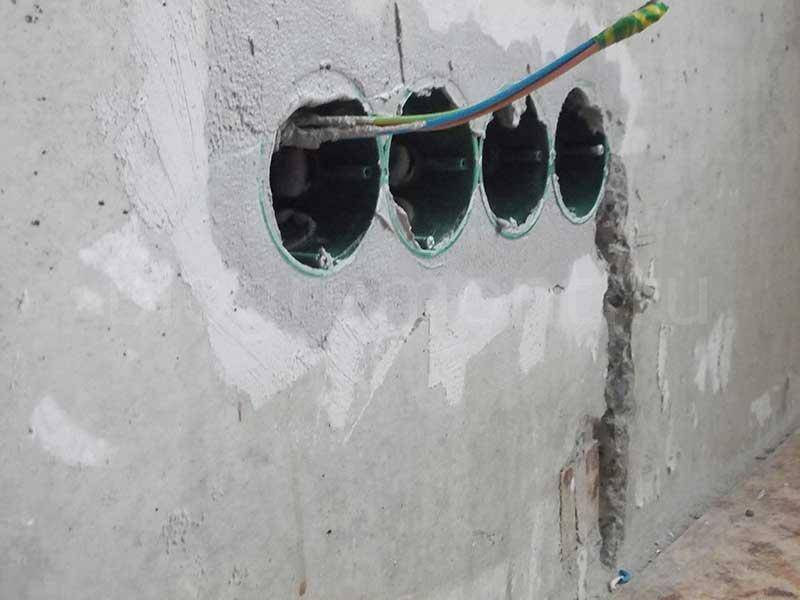

Монтаж подрозетников в бетонные и кирпичные стены
Сложность установки подрозетников в эти стены заключается в сверлении отверстий в твердой поверхности.
Пример сверления кирпичной стены
Для этого применяются специальные коронки с алмазными, вольфрамовыми или победитовыми зубцами. После сверления проводится ряд стандартных операций:
- По стенам прокладываются провода, крепятся к бетону пластиковыми клипсами с гвоздями повышенной жесткости. При резком ударе молотком они отлично входят в бетонную и кирпичную поверхность.
- Концы проводов на 15-20 см заводят в просверленные в бетоне отверстия, после чего стены штукатурятся.
- После высыхания штукатурки провода продеваются в подрозетник, который на гипсовый раствор устанавливается в отверстие в стене.
- Когда гипс высохнет, покрасят стены или сделают другую декоративную отделку, можно будет разделывать провода, подключать и крепить розетку или выключатель.
Подрозетники с повышенной глубиной стакана применяются, когда в сеть от одной розетки подключаются еще несколько, розеток, выключателей или других элементов проводки. В этом случае заводится большое количество проводов, чтобы их разместить подрозетник делается глубже.
Устанавливаем подрозетники
Перед началом установки подрозетников в гипсокартон нужно подготовить инструментарий:
Перфоратор, дрель или шуруповерт.
Металлическая коронка.
Строительный уровень.
Канцелярский нож.
Плоскогубцы.
Карандаш.
Отвертка.
Наносим разметку
До того, как устанавливать подрозетник в гипсокартон, следует нанести разметку. Достаточно выбрать центральную точку и крестообразно провести через нее две направляющие.
Вырезаем отверстие
Устанавливаем центровочное сверло коронки с диаметром 68 мм в отмеченную ранее точку и аккуратно вырезаем отверстие. Не нужно давить на ГКЛ, на нем может остаться вмятина, следы изгиба или деформации.
Выводим электрический кабель
Берем отрезок провода, проложенного внутри полой стены, и вытаскиваем наружу через проделанную прорезь. Можно заранее снять часть изоляции с концов кабеля для соединения с механизмом выключателя или розетки.
С помощью канцелярского ножа вырезаем из подрозетника заглушку и пропускаем через нее питающий провод.
Вставляем коробку в отверстие
Вставляем монтажный блок в подготовленную прорезь. Прижимные лапки должны располагаться на строго вертикальной оси. Положение можно проверить с помощью строительного уровня и направляющих.
Окончательный монтаж
Остается взять отвертку или шуруповерт, и закрутить винты. Прижимные лапки с внутренней стороны, а кромка с внешней, зафиксируют подрозетник на листе ГКЛ.
Установка подрозетников для гипсокартона — не сложная задача. С ней может справиться любой владелец загородного дома. Главное — выбрать подходящую монтажную коробку и четко следовать рекомендациям, представленным в статье.
Установка подрозетников в гипоскартон
При работе со штукатуркой кабель прокладывается заранее, либо протягивается через технические отверстия и протяжки. В местах будущей замены кабеля (подключения), либо в местах, где будет розетка, оставьте запас кабеля, а снаружи отметьте, где этот кабель находится. Отметьте место будущего отверстия под розетку любым удобным для вас способом, например, вкрутите в это место саморез.
Разметка подрозетников выполняется так же, как и на бетоне. Расстояние между центрами окружности равно 71 мм
Важно учитывать, что просверленное отверстие исправить уже невозможно (точнее, для хорошего электрика нет ничего невозможного), но прежде чем вызывать электрика, попробуйте сделать это самостоятельно
Отверстия в штукатурке можно сделать стандартной деревянной коронкой диаметром 68 мм, отверткой или дрелью.
Просверлив отверстие, нужно найти правильные провода, которые должны быть прямо за стеной. Бывает, что они спрятаны в распределительной коробке, или висят на тросе, которым провода можно протянуть к отверстию. У каждого мастера свой способ проводки в скрытых полостях, но это уже другая история.
Теперь самое интересное. Самая болезненная процедура – правильная установка розетки в гипс. Это связано с тем, что разные производители гипсовых (или деревянных) розеток имеют выступы для надежного крепления розетки к потолочной стене (гипс, фанера или что-то еще). В некоторых случаях из-за этих ушек вилка не входит в подготовленное отверстие, но такая проблема возникает не на всех розетках!
Об этом лучше всего позаботиться заранее, приобретая подрозетники. Смотрите, чтобы ушки в открытом состоянии не выходили за периметр самой розетки, например как здесь
Если все-таки удалось купить «не ту» розетку, можно воспользоваться маленькой хитростью: из фанеры или гипса делаются шпильки под небольшим углом (достаточно сделать их только с одной стороны), после чего подрозетник можно установил нормально. Розетка должна нормально входить в отверстие под углом. Главное не переусердствовать и не сделать отверстие большего диаметра, чем внешние края раструба
После всех процедур закрепляем розетку, затянув шурупы
Последовательность этапов работ по установке проводки в деревянном доме
Безопасная и правильная последовательность установки проводки и электрики в деревянном доме состоит из следующих шагов:
- Создание проекта проводки электроснабжения, учитывая пиковую нагрузку всего оборудования здания;
- Подбор необходимой проводки, силовых агрегатов, работающих от электроэнергии, а также системы креплений (с учетом рассчитанной предельной нагрузки);
- Монтажные мероприятия, направленные на подключение сети к распределительному щиту, и установка дополнительного оборудования (счетчик, выключатели);Проводка кабелей и проводов согласно утвержденному проекту;
- Установка розеток, источников света, выключателей и другого необходимого оборудования;
- Монтаж и подсоединение заземления, а также устройства защитного отключения;
Без хорошего заземления не защитить дом от неприятностей Источник strojdvor.ru
Проведение контрольного тестирования электропроводки.
Создание проекта проводки в деревянном доме должно выполняться в строгом соответствии со сводом правил устройства электроустановок. При выборе и разметке трассы проводки необходимо избегать большого числа изгибов и поворотов.
Если строение имеет характерные архитектурные особенности или же на стенах присутствуют какие-либо препятствия, что вызывает трудности при выполнении протяжки проводов, в таких местах требуется установка специализированных распределительных коробов из металла (сталь/медь). Число таких распаечных чаш должно быть оптимальным, так как любое излишнее соединение, произведенное при соблюдении всех норм и правил, вносит в электрическую цепь элементы ослабления и ненадежности, что в свою очередь пагубно сказывается на безопасности.
Установка таких распаечных коробок обязана производиться с соблюдением следующих норм и правил:
- Несущие характеристики, а также прочность стен и перекрытий деревянного дома не должны нарушаться во время выбора глубины монтажа труб, через которые будут протягиваться кабеля. Расчет числа и месторасположения изгибов, распределительных коробов и других компонентов ведется таким образом, чтобы в случае надобности, без особых проблем, можно было произвести замену части провода, избежав необходимости в нанесении повреждений и разборки деревянных элементов дома;
- Выбор диаметра и толщины стенок трубы из металла производится с учетом характеристик проводов, а также их количества. Допускается прокладка как одного, так и нескольких кабелей в одной подводке, но в сумме они не должны занимать более 40% пространства внутри трубы. При этом учитывается именно наружная толщина провода, в том числе и его изоляционный слой;
- Толщина стенок подводки подбирается в соответствии с сечением кабеля (его жил), проходящего в ней, во время установки проводки в деревянных строениях.
Прежде чем проводить протяжку провода в трубе, необходимо произвести измерения на сопротивление изоляционного слоя. Данная манипуляция выполняется, чтобы проверить техническое состояние проводника и его соответствие характеристикам, утвержденным в проекте.
Проверка сопротивления изоляции проводки снизит вероятность возгорания Источник bizlida.by
Процесс проверки помогает определить наличие повреждений изоляционного слоя во время всех этапов обустройства проводки в деревянном доме.
Чтобы обезопасить кабель от нарушения целостности изоляции о концы труб и коробов, выполнение протяжки сопровождается использованием специализированных пластиковых насадок, которые надеваются на торцевые части. По окончании данного процесса проводятся измерительные работы, направленные на предупреждение возможного подсоединения к электросети дефектного провода.
Кабеля, которые используются для проводки в деревянном доме, имеют специальное клеймление. К их свойствам можно отнести защиту от воспламенения при высоких показателях температуры.
