Последовательность монтажа оконных блоков по ГОСТу

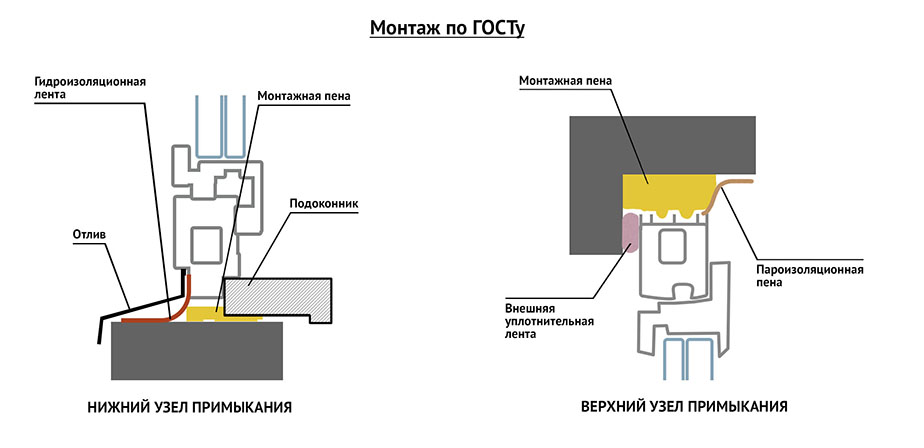

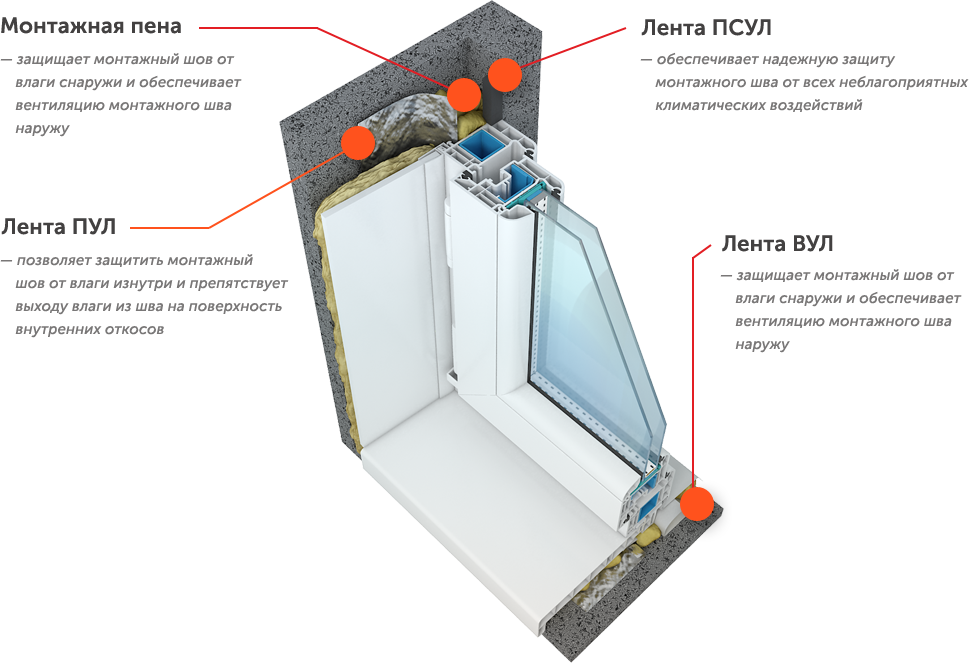

Установка окон ПВХ по ГОСТу

В большинстве случаев, ГОСТ по установке пластиковых окон носит исключительно рекомендательный характер. Тем не менее, мы рекомендуем придерживаться основных требований — это необходимо, в первую очередь, для самого владельца дома.

Существует две технологии монтажа. Установка стеклопакетов своими руками может производиться с распаковыванием окон и без распаковывания. В первом случае необходимо полностью разобрать окно — снять штапики, вытащить стеклопакет, после чего зафиксировать раму с помощью анкерных болтов в проеме, а затем монтировать стеклопакеты и штапики. Во втором случае окно не разбирается, а крепится с помощью специальных крепежных элементов, анкерных пластин, без использования сквозного закрепления с помощью дюбелей. Первый способ считается сложнее и требует определенных навыков работы. Именно поэтому мы будем рассматривать только второй случай, как наиболее предпочтительный для большинства обывателей.

Устанавливаем окна

Прежде чем начать установку окон по ГОСТу, необходимо создать собственный план. Это может быть как самостоятельно разработанный чертеж, так и инструкция, которая идет в комплектации от производителя. Следование плану поможет выполнить работы без ошибок и с максимальной точностью.

Работы выполняются следующим образом:

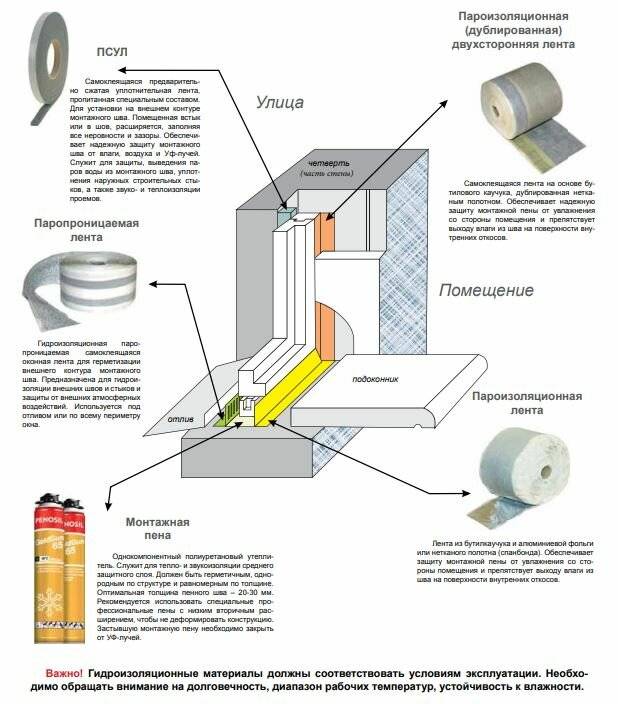

Установка пластиковых окон по ГОСТу требует придерживаться определенных правил при создании монтажного шва

• Поверхность заранее подготовленного оконного проема обрабатывается праймером для того, чтобы обеспечить лучшую адгезию с гидро- и пароизоляционными лентами. Наносить праймер нужно обычной малярной кистью.
• Снимаем упаковку с окон и на полупериметре рамы проклеиваем уплотнительную ленту ПСУЛ. Это обеспечит дополнительную защиту монтажной пены от вредного воздействия УФ-лучей и атмосферных осадков.
• Оконная рама устанавливается в проем. Данный момент далее мы рассмотрим детальнее.
• Заполняем шов монтажной пеной.
• Следующим шагом необходимо оклеить раму внутренней пароизоляцией. Для этого по внутренней стороне рамы проклеивается паронепроницаемая лента.

Пользуемся следующими правилами при установке пластикового окна:

1. Наносим метки на те места рамы, где впоследствии будет происходить крепление.
2. К рамам крепятся с боковых сторон крепежные элементы, при этом выдерживается шаг в 50 см. Нужно учитывать, что максимальный отступ с краев должен быть не более 15 см.
3. К оконному проему прикрепляются саморезами крепежные элементы — анкерные пластины.
4. Окно выставляется на пластиковые монтажные клинья по строительному уровню. Необходимо избегать каких-либо отклонений.
5. Для дополнительной фиксации по бокам используются монтажные клинья или обычные деревянные бруски — они вставляются в промежутках между крепежными элементами.

• На внешней стороне окна, после установки рамы, закрепляется диффузная лента под отлив.
• Проемы, которые остались между оконной рамой и стенами, необходимо задуть монтажной пеной.

Установка подоконника

Подоконник идет в одном комплекте с металлопластиковыми окнами. Мастер сам определяет, какая у него должна быть ширина. Проводятся замеры, после чего подоконник аккуратно подрезается под нужную длину. Далее подоконник устанавливается следующим образом:

Установка подоконника

• На деревянные бруски устанавливается подоконник и регулируется по высоте. Регулировка должна проводиться со строительным уровнем, чтобы подоконник находится строго горизонтально по отношению к оконному проему.
• После того, как положение будет окончательно установлено, подоконник снимается, на его боковые части надеваются заглушки. На деревянные бруски, которые являются основанием для подоконника, укладывается клеящая смесь (рекомендуется использовать СМ-11 или аналогичный материал).
• Подоконник повторно устанавливается на бруски и немного прижимается. При этой процедуре необходимо использовать строительный уровень, поскольку подоконник при монтаже может немного повести в сторону.
• После того, как клеящий раствор закрепится, пространство между подоконником и оконным проемом задувается монтажной пеной.

Установка отлива

Установка отлива на окнах

Может устанавливаться как самодельный отлив, так и тот, что идет в комплекте с металлопластиковым пакетом. Если вы приобретаете слив, то нужно учитывать, что он крепиться с помощью саморезов на донный профиль, а выступающая над ним часть окна должна защищать место соединения профиля со сливом. Сам слив монтируется предельно просто: на оконный проем крепится профиль, после чего с помощью саморезов на нем закрепляется слив. Для дополнительной защиты места крепления производится задувание монтажной пеной.

Технология установки на пластины

Инструкция по монтажу оконных конструкций предполагает работу по такой схеме:

Иллюстрация	Этап работы
	Подготовка конструкции. Распаковываем раму, снимаем створки с петель, устанавливаем соединительные и расширительные профили. На раму наклеиваем монтажные ленты: изнутри пароизоляционные, снаружи паропроницаемые.
	Установка пластин. В выбранных местах устанавливаем пластины, защелкивая их крепления в пазах профиля. Пластины отгибаем под углом таким образом, чтобы при установке рамы в проем они прижимались к откосам.
	Фиксация пластин. Каждую пластину закрепляем саморезом с буром. Закручивая его через пластиковый профиль в металлический армир.
	Сверление под крепеж. Устанавливаем раму в проем и выравниваем в трех плоскостях, используя монтажные клинья. Корректируем положение монтажных пластин, плотно прижимая их к краям проема. Через отверстия буром просверливаем гнезда для крепежа. Глубина гнезда должна быть минимум на 10 мм больше длины используемого дюбеля.
	Фиксация конструкции. В отверстия забиваем пластиковые дюбели, прижимая пластину к основанию. Каждый дюбель фиксируем стопорным шурупом.

После завершения монтажа нам остается заполнить монтажный шов и заделать откосы

Работая по такой схеме, мы получаем возможность достаточно быстро зафиксировать раму, не нарушая ее целостности и не извлекая стеклопакет. Сам же крепеж впоследствии будет замаскирован отделкой оконных откосов.

Основные принципы установки

Сейчас существует 2 способа монтажа окон, которые различаются между собой типом крепежного узла и способом фиксации рамы к оконному проему. Это монтаж с распакечиванием и без него. Для самостоятельной установки окна разумнее выбрать 2-ой вариант, так как он проще, не требует наличия специальных навыков, а работы не занимают много времени. Кроме того, он помогает избежать ошибок во время установки и позволяет достаточно легко настроить всю фурнитуру.

Монтаж без распакечивания не подразумевает снятие штапика и демонтаж стеклопакета из рамы. Саму же конструкцию крепят на анкерные пластины. Принцип формирования такого крепежа показан на рис. 1.

Перед установкой нового окна необходимо правильно выбрать сами пластины. Они бывают 2-х видов: универсальные и разработанные для конкретной модели. То есть в них учитываются требования определенной профильной системы. Как правило, такие анкерные пластины идут в комплекте к сложным, нестандартным конструкциям.

Рисунок 2. Схема расположения анкерных пластин при монтаже.

Специализированные крепежные элементы отличаются от универсальных тем, что они снабжены ушками. Эти элементы устанавливаются в паз профиля рамы и фиксируются саморезами. Универсальные же пластины специальных ушек не имеют. Их просто закрепляют с помощью болтов.

Для монтажа оконных конструкций специалисты рекомендуют выбирать болты типа 4,5*25. Их тело обязательно должно быть снабжено буром по металлу. Поскольку саморез крепится в армированной конструкции, то другой тип крепления может не встать или зафиксирует пластину не слишком надежно.

Правила монтажа окон

Как правило, на окно стандартного типа рекомендуют установить 5 анкерных пластин. Их расположение показано на рис. 2.

Центральная пластина фиксируется точно посередине рамы, а боковые – примерно на расстоянии 20-25 см от края конструкции.

Как уже было сказано выше, способ монтажа пластикового окна без распакечивания не требует снятия штапика и самого стеклопакета. Это становится возможным благодаря тому, что рама фиксируется с помощью анкерных пластин на внешнюю сторону оконного проема. В противном случае приходится формировать сквозной крепеж.

Рисунок 3. Схема установки отлива.

Но нужно помнить, что крупногабаритные конструкции (площадью более 4 м 2 ) устанавливать с помощью пластин не стоит. Ведь такое крепление может не выдержать веса окна. В данном случае разумнее воспользоваться анкерными дюбелями. Для пластиковых стеклопакетов небольшого или среднего размера пластины станут наиболее рациональным способом крепления.

С помощью дюбелей крепят не только большие окна, но и двери. Профессионалы считают, что такой способ монтажа наиболее надежный. Но он имеет ряд существенных недостатков:

1. Монтаж с распакечиваением сложен даже для специалистов. Нередко при таком способе установки стеклопакет разбивается или на нем образуются трещины.
2. Установку на анкерные болты практически невозможно провести в одиночку.
3. Работа с таким крепежом требует наличия опыта и специальных навыков.
4. Работа требует больше усилий и времени.

Если вы предпочитаете такой вариант установки, то вам необходимо приобрести дюбели размером 10*132 мм. Кроме того, для монтажа анкеров требуется мощный перфоратор. Некоторые современные магазины, продающие технику для строительства и ремонта, предоставляют услугу аренды. Поэтому не обязательно покупать дорогостоящий аппарат. Но проще установить окно на пластины.

Откосы

Эти комплектующие для окон ПВХ используют для отделки внутри помещения, и охватывают все пространство металлопластиковых конструкций. Главным назначением этих комплектующих есть закрытие монтажного шва рамы с проемом окна. У них небольшая толщина. Чаще всего откосы используются для отделки окна на конечной стадии, что делает оконный проем привлекательным.

Сегодня самыми красивыми, дешевыми и надежными считают пластиковые откосы. Их преимуществами являются быстрая установка и теплоизоляция. Эти комплектующие не потребуют особенного ухода и не повреждаются механически.

Установка, крепление и сверление пластиковых окон

Выбор места установки оконного блока по глубине стенового проема определяют согласно проектному решению.

Оконные блоки устанавливают в проем. Положение окна в проеме регулируют и временно фиксируют установочными клиньями, которые размещают в распор между стеной и коробкой окна в местах угловых соединений коробки и импостов.

Оконные блоки устанавливают по уровню. Отклонение от вертикали и горизонтали сторон коробок в смонтированных окнах не должны превышать 1,5 мм на 1 м длины, но не более 3 мм на высоту коробки. Кроме того, при регулировке положения окна необходимо выдержать размер технологических зазоров между коробкой и проемом стены.

После выравнивания и временной фиксации клиньями, коробку оконного блока крепят к стеновому проему с помощью крепежных элементов (см. рисунок).

Товары для строительства и ремонта

⇆

Для передачи нагрузок, действующих в плоскости оконного блока, на строительную конструкцию применяют опорные (несущие) колодки из полимерных материалов или пропитанной защитными средствами древесины твердых пород. Число и расположение опорных колодок определяют в технологической документации. Рекомендуемая длина колодки — 100-120 мм. Опорные колодки устанавливают после крепления оконного блока к стеновому проему крепежными элементами.

Деревянные клинья, применяемые для временной фиксации окон в процессе монтажа, после установки опорных колодок и перед заделкой монтажных швов необходимо удалить.

При установке оконных блоков допускается использовать универсальные опорные колодки, конструкция  которых позволяет их использовать, как для регулировки положения и временной фиксации окна, так и в качестве постоянных несущих колодок.

При многослойных конструкциях стен, когда оконный блок устанавливают в зону утеплителя, нагрузки должны передаваться на несущую часть стены.

ГОСТ 30971-2012 рекомендует выполнять крепление коробки пластикового окна к стене одним из следующих способов:

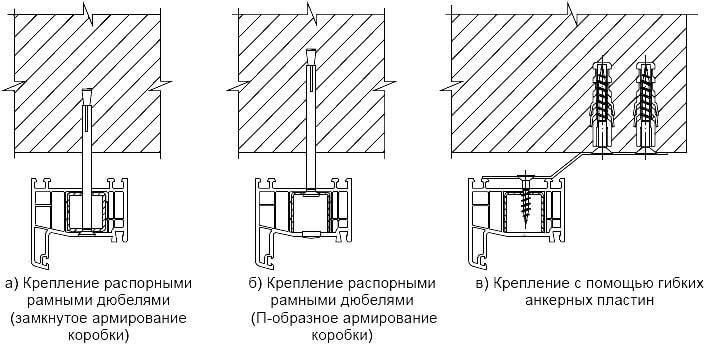

Схема крепления коробки пластикового окна к стене

В качестве крепежных элементов для монтажа изделий следует применять:

• гибкие анкерные пластины в комплекте с шурупами и дюбелями;
• распорные рамные дюбели (для стен из кирпича, бетона и каменных материалов) или монтажные шурупы (для деревянных стен);
• специальные монтажные системы (например, с регулируемыми монтажными опорами).

Выбор крепежных элементов (в т.ч. размеров анкерных пластин) и их глубину заделки в стене производят в зависимости от конструкции стены и устанавливают в технологической документации на основании расчета несущей способности крепежа.

Не допускается использование для крепления изделий герметиков, клеев, пеноутеплителей, а также строительных гвоздей.

Расстояние между точками закрепления окна по контуру проема устанавливают на основании технических требований производителя профильной системы.

Расстояние от внутреннего угла коробки до крепежного элемента не должно превышать 150-180 мм; от узла импостного соединения до крепежного элемента — 120-180 мм.

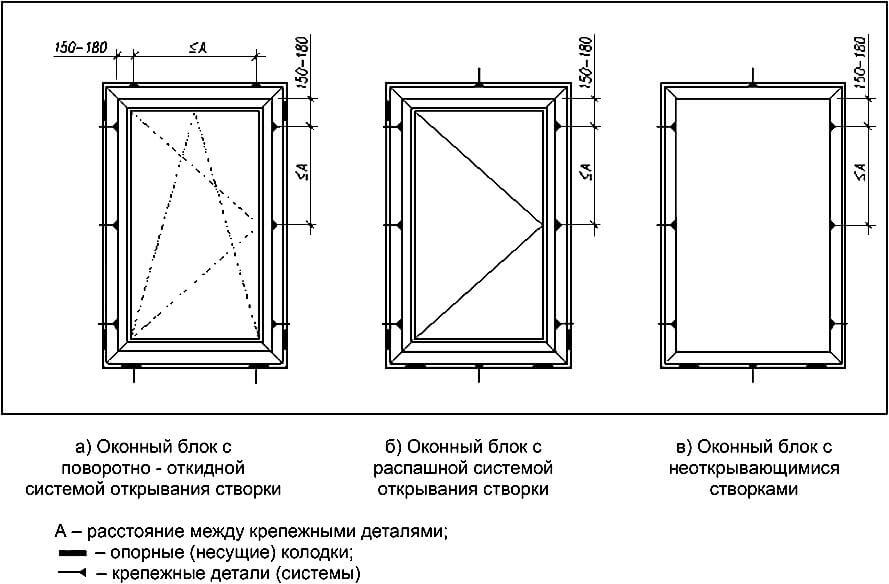

Пример расположения точек крепления коробки и опорных (несущих) колодок при монтаже оконного блока приведен на рисунках.

Схема расположения фиксирующих колодок, а также мест крепления и сверления пластикового окна. Расстояние между точками крепления SA не более 700 мм при ширине металлопрофиля коробки менее 62 мм. Если ширина профиля более 62 мм, то расстояние SA = 600 мм., не более.Схема расположения фиксирующих колодок, а также мест крепления и сверления одностворчатых пластиковых окон. Расстояние между точками крепления SA не более 700 мм при ширине металлопрофиля коробки менее 62 мм. Если ширина профиля более 62 мм, то расстояние SA = 600 мм., не более.

Ширина профиля — это наибольший размер между лицевыми наружной и внутренней поверхностями профиля.

Боковые фиксирующие колодки не должны оказывать избыточного давления на оконный блок. Колодки устанавливают только в тех местах, которые указаны на схеме. Учитывайте то, что оконный блок изменяет размеры при колебаниях температуры. При установке колодки фиксируют в требуемом положении герметиком.

При креплении распорными дюбелями следует контролировать усилие затяжки винта так, чтобы не нарушить прямолинейность профиля коробки окна. Рекомендуется после затяжки винта вывернуть его на несколько оборотов так, чтобы между головкой винта и профилем оконного блока образовался зазор 3 — 5 мм. Этот зазор позволит компенсировать температурные изменения размеров оконной коробки.


⇆

Гост 30971-2012: швы монтажные узлов примыкания оконных блоков к стеновым проемам

В 2012 году протоколом межгосударственной комиссии (МГНТКС) №40 был принят Гост на установку пластиковых окон 30971 2012, определяющий технические требования к монтажным швам. Приказом Росстандарта в декабре 2012 года введен как национальный стандарт с 01.01.2014г.Применяется монтажными предприятиями при выполнении работ, проектировщиками – при изготовлении документации, производителями – для сертификации изделий.

Для частных заказчиков полезен в виде информации для контроля качества установки окон.

Чтобы проверить, правильно ли установлены швы монтажные гост 30971 2012 скачать необходимо до начала производства работ или проектирования. Для того, чтобы проверить обязателен ли гост 30971 2012 для применения необходимо открыть перечень стандартов и сводов правил (утв. пост. правительства №1521 от 26.12.2014).

В настоящее время по информации Росстандарта гост 30971 2012 статус имеет актуального стандарта. Документ состоит из восьми основных разделов и такого же количества приложений, обозначенных буквами русского алфавита.

Сфера применения документа

Согласно первому разделу гост 30971 2012 действующий не относится к мансардным конструкциям, фасадным навесным системам и специальным изделиям с особыми условиями.

Основным правилом, определяемым во втором разделе, является применение ссылок по отношению к действующим документам. В случае замены норматива действует ссылка на актуальный стандарт.

Третий раздел гост на окна пвх 30971 2012 определяет монтажные швы как узел примыкания оконного блока к стене, заполненный изоляционными материалами с различными свойствами.

Классификация и обозначение

Основные параметрами для определения класса по гост р 30971 2012 являются:

1. Минимальная влажность, при которой не происходит конденсация пара на внутренней поверхности (%): 55 для класса А, 45 – Б, 30 – В.
2. Минимальное количество циклов деформационной устойчивости – 20 для всех трех классов.
3. Величина допустимой деформации (%): более 15 для класса А, 11-14,9 (Б), 8-10,9 (В).

Обозначение включает: аббревиатуру «ШМ», букву класса по влажности, букву класса по допустимой деформации через дефис и наименования госта.

Конструкция, основные требования и параметры

Конструкцией предусматривается устройство трехслойного шва, дополнительный (четвертый) делается для недопущения проникновения влаги от материалов стены. В разделе определены показатели, проверяемые при приемке готовых конструкций.

Оценка качества, методы контроля, гарантии

При приемке законченных работ (6) выделяются этапы контроля:

• входящий – при поступлении исходных материалов;
• подготовки проемов и блоков;
• выполнения общих требований для установки;
• операционный;
• приемочный;
• лабораторный с испытаниями.

Способы испытаний (7) заключаются в определении опытным путем:

1. Прочности и сцепления пены утеплителя.
2. Деформационной устойчивости.
3. Размеров и количества образцов.

Оформление результатов выделено отдельным подразделом.

Срок гарантии на швы

Заключительный раздел (8) устанавливает срок гарантии по соглашению сторон, но не менее 5-ти лет со дня приемки выполненных работ по акту.

В приложениях гост установка окон пвх гост 30971 2012 указывается:

1. Требования к материалам – общие и к каждому из трех слоев по отдельности (А).
2. Порядок расчета изменения размеров окна под действием температуры (Б).
3. Графические изображения (для изучения предпочтительнее гост 30971 2012 скачать pdf форматом) вариантов примыканий (В):

• верхние и боковые швы в различных проемах (кирпич, панели, дерево, вентилируемый фасад) без отделки внутреннего откоса (используется лента псул гост 30971 2012);
• с отделкой штукатуркой, гипсокартоном, применением пароизоляционной ленты;
• нижние в бетонных панелях и деревянных стенах.

• Схемы крепления окон в проеме и способы заделки (Г).
• Оценка температурного режима при помощи программного обеспечения (Д).
• Методики:
• оценки и испытания теплотехнических параметров (Е);
• определения показателей водопроницаемости (Ж);
• по воздухопроницаемости (И).

Общий бал: 10Проало: 2

Рекомендуем! – Энциклопедия Деревянные Дома – NEW

Узнать подробную и расширенную информацию по теме статьи Вы сможете из книги “Деревянные дома”, в которой отражены все этапы строительства дома, начиная с закладки фундамента и заканчивая устройством кровли. Цена книги = 77 рублей.

Вас также могут заинтересовать и другие КНИГИ по строительству домов из дерева своими руками.

Алгоритм установки пластикового окна

• Подготавливается отверстие в оконном блоке. Далее можно выбирать из двух вариантов фиксации: в первом в готовые отверстия вставляются анкерные дюбеля, после чего блок вставляется в проем. Второй способ состоит в том, чтобы зафиксировать на оконном блоке анкерные пластины. Крепление к проему в данном случае осуществляется с помощью шурупов.
• Далее на подоконнике выкладываются бруски (чопики), цель которых в фиксации оконного блока и облегчения дальнейших мероприятий по изоляции монтажного шва. Прикрепив к блоку окна донный профиль, нужно установить конструкцию в проем и проследить за тем, чтобы она встала ровно. Зафиксировать блок помогут заранее подготовленные клинья. Таким образом можно предохранить изделие от деформации. Не следует устанавливать стеклопакет непосредственно на бетон. Перед этим на поверхность следует выложить обеззараженные колодки из дерева.

а — оконный блок с вертикальным импостом; б — оконный блок с безимпостным (штульповым) притвором; А — расстояние между крепежными деталями

Рисунок 3 — Примеры расположения опорных (несущих) колодок и крепежных деталей

• После того, как блок установлен, следует прикрепить его к стене при помощи дюбелей. Если был применен второй способ крепления окна, необходимо зафиксировать анкерные пластины на оконном блоке и прикрепить их к стене с помощью подходящих крепежных элементов (дюбеля или шурупы).
• Затем можно приступать к установке створок. То, насколько плотно они будут прилегать, зависит от предпочтения владельца помещения. Следует учитывать, что в зимнее время года створки следует зафиксировать более плотно, а летом, соответственно, наоборот – ослабить.
• Далее необходимо ликвидировать подложку, на которую был временно установлен стеклопакет. Фиксация стеклопакетов производится с помощью специальных крепежей (штапики) и киянки. Делать это следует максимально аккуратно и точно, чтобы не деформировать окно.
• Завершив с предыдущими мероприятиями, необходимо воспользоваться монтажной пеной и аккуратно ликвидировать пустоты между стеновым проемом и оконным блоком. Помимо фиксации, пена также обеспечивает удержание тепла в помещении и не пропускает шум с улицы.
• Поверх затвердевшей монтажной пены наносится изоляционный диффузный материал, уже использовавшийся ранее.

Установка пластиковых подоконников в соответствии с ГОСТ

Монтаж пластикового подоконника осуществляется несколькими способами. В основном изделия устанавливаются так, чтобы доска с обеих сторон на небольшую глубину (от 1,5 до 3 см) входила в стену, а по ширине была больше проема. Изделие должно быть длиннее и шире площадки под окном, где будет устанавливаться, это не только поможет хорошо укрепить и лучше его зафиксировать, оно будет намного выгоднее смотреться с эстетической точки зрения.

Схема монтажа подоконника

Этапы монтажа

1. Углубления в откосах делаются с помощью зубила и молотка, можно использовать и другой подходящий инструмент.

Для монтажа подоконника нужно сделать углубления в откосах

• Подоконная доска заводится под раму примерно на 1 см. Бывает так, что между панелью и нижней частью проема имеется большой зазор, но его можно уменьшить с помощью цементного раствора, оставив 5-10 мм для запуска доски.
• Перед тем как приступить к монтажу, следует очистить площадку от мусора и пыли, после чего проверить на наличие неровностей, поэтому потребуется строительный уровень. Для выравнивания поверхности применяется цементный раствор.
• Когда площадка будет подготовлена, можно приступать к монтажу подоконной доски.

Для фиксации подоконника ПВХ используют строительный раствор

Когда доска будет полностью установлена, снимается защитное покрытие и некрасивые торцы закрываются декоративными заглушками, которые лучше приобретать сразу.

Защитное покрытие подоконника после установки нужно удалить

Установка подоконника достаточна простая, необязательно иметь профессиональные навыки. Основными требованиями являются аккуратность и соблюдение некоторых правил:

• Не нажимать сильно на поверхность при распиливании, что поможет избежать деформаций и сколов.
• Не торопиться и распиливать после того, как будет все вымерено до точности.

Это поможет даже непрофессионалу сделать все аккуратно и качественно, что станет залогом продолжительного срока эксплуатации. Крепление подоконной доски ПВХ по ГОСТу осуществляется с помощью строительного раствора, специального клея («жидкие гвозди»), монтажной пены или металлических крепежных элементов (профиля) на саморезы или винты.

Для устранения щели под установленным подоконником используют монтажную пену
