Как правильно поставить обратный клапан на насосную станцию

Порядок и нюансы установки

Перед тем как установить обратный клапан после насоса, важно учитывать, что его установка снизит общую мощность насоса из-за необходимости преодолевать сопротивление пружины или затвора. Однако это также позволит насосу избежать необходимости постоянно поддерживать давление в системе, так как давление создается один раз и поддерживается впоследствии

Если вам интересно, где лучше всего размещать обратный клапан на насосной станции, то это может быть полезным вопросом.

Если устройство устанавливается на уже смонтированную систему водопровода, место установки выбирается между насосом и насосной станцией. Необходимо сделать разрыв трубопровода, на один его край установить клапан и соединить сгоном с другим краем.
В канализационных трубах устройство устанавливается для предотвращения обратного тока отработанной воды и отходов жизнедеятельности. Таким образом можно избежать утечки жидкости через унитаз при засорении общей канализации. Установка производится на горизонтальном или на вертикальном срезе в действующую или новую систему канализации, в местах, где есть трубы нужного диаметра. Диаметр запорного клапана здесь может быть от 50 до 100 мм. Соединение делается с помощью переходника с чугуна на пластик. Для врезки в чугунную трубу понадобится углошлифовальная машина.

Есть системы параллельного движения, где наряду с естественным течением воды используется насос. Установка клапана в этом случае необходима.

При монтаже обратного клапана на насосной станции для ванной, важно правильно выполнять этапы установки, чтобы избежать распространенных ошибок. Обратный клапан в ванную обеспечит нормальное функционирование системы и предотвратит обратное течение воды

При установке следует уделить внимание правильному подключению и обеспечению герметичности, чтобы избежать нежелательных утечек

Для установки запорного элемента на систему водоснабжения и отопления необходимы инструменты для врезки в трубу: болгарка для металлических труб, а для пластиковых подойдет обычная ножовка. На трубах из металла для соединения необходимо сделать резьбу с помощью резьбонарезочного инструмента. Устанавливается обратный клапан с использованием разводного и газового ключа. После этого труба, к которой прикручено устройство, соединяется с другой ее частью сгоном с помощью нужного ключа. Для соединения пластиковых труб используются специальные переходники.

Если вы немного разбираетесь в сантехнике и есть свободное время, установить агрегат самостоятельно не составит труда. Неспециалисты в данном вопросе всегда могут перепоручить работу опытному мастеру.

Частые ошибки и проблемы при установке

Клапан может выйти из строя по причине ошибок и недочетов при его монтаже. Поэтому рекомендуется в процессе установки соблюдать инструкцию, указанную в описании. Необходимо хотя бы 1 раз в месяц проводить технический осмотр устройства на предмет выявления неполадок. При эксплуатации запорных арматур могут возникать следующие проблемы:

1. Если во время монтажа забыли извлечь заглушку или фиксатор затвора, то может наблюдаться отсутствие протока. Заглушка, оставщаяся в тройнике, может привести к тому, что давление на участке до клапана будет меньше давления на участке после него. Это приводит к тому, что устройство не может пропускать жидкость. Чтобы устранить эту неисправность, рекомендуется демонтировать конструкцию и извлечь заглушку.
2. В загрязненной воде твердые механические частицы могут повредить затвор или застрять между седлом и тарелкой. Это приводит к тому, что клапан будет негерметично перекрывать проход. Для устранения этой неполадки необходимо демонтировать устройство, провести очищающие процедуры и установить заново. Перед этим рекомендуется попробовать вымыть эту частицу потоком воды. Для этого можно несколько раз закрыть и открыть ближайший к клапану запорный кран.
3. Неудачно выбранный клапан приводит к возникновению постукиваний. Такое происходит из-за большего диаметра клапана. Решить эту проблему можно только путем приобретения нового устройства меньшего диаметра или переустановкой существующего в более подходящее место на трубопроводе. Следует учесть, что постукивания могут возникать и по причине того, что устройство установлено слишком близко к центральному насосу. Высокая турбулентность потока тоже способствует постукиваниям в устройстве.
4. Лопнувшая резьбовая муфта — еще одно следствие несоблюдения инструкций в процессе монтажа. Такое наблюдается, если клапан испытывает нагрузку со стороны трубопроводов, или при его монтаже было использовано слишком много уплотнительного материала. В этом случае рекомендуется заменить устройство.

Монтаж в основную магистраль

Установка обратного клапана на воду в главный трубопровод в доме производится после насоса (при наличии) и после водосчетчика. Нужно заметить то, что принцип монтажа во многом зависит от типа выбранной вами конструкции.

Для муфтовых металлических вариантов можно воспользоваться сваркой или резьбовыми соединениями. Оба варианта достаточно надежны в фиксации. Большинство специалистов не отмечают данные установки высокой надежность, но, тем не менее, они весьма функциональны. Ели же решили установить межфланцевый механизм, предусматривается технологию его закрепления в трубопроводе между двумя пластинами. Стоит отметить, что пластины должны быть приварены к трубам отдельно, такой же способ установки практикуется и для насоса, но все крепления должны делаться строго после водомерного счетчика. Шаровый обратный клапан является одной из разновидностей фланцевого, который работает с помощью шарикового затвора

Его крепление должно осуществляться только в подходящих условиях, кроме этого очень важно соблюдать рабочее устройство обратного клапана для воды. Главное правило монтажа – прикрутить клапан в правильном направлении

Для того чтобы облегчить эту задачу, на корпус устройства наносится стрелка, которая показывает направление движения воды через клапан

Главное правило монтажа – прикрутить клапан в правильном направлении. Для того чтобы облегчить эту задачу, на корпус устройства наносится стрелка, которая показывает направление движения воды через клапан.

Мы рассмотрели, для каких целей нужен клапан на воду, его принцип работы, и разобрали разновидности и особенности клапанов этого вида. Эксплуатация этих устройств способна предотвратить аварийные ситуации в отопительных и водопроводных системах, и кроме этого упростить работу насосных станций и водяных насосов. Такая сантехника является незаменимой и всегда пользуется спросом.

Обратный клапан относится к защитной арматуре. В данном случае, защищается система от нежелательного перемешивания воды. Клапан пускает воду в одном направлении и не пускает её в другом. Т.е. предотвращает обратный поток воды по трубе.

Насосы и насосные станции.

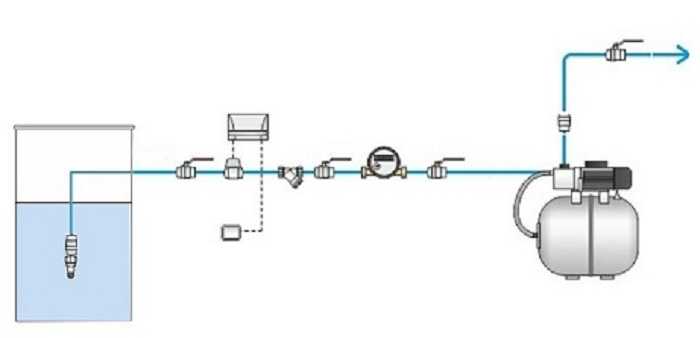

Чаще всего обратный клапан в системе водопровода ставят на насосах и насосных станциях,

На насосах и насосных станциях, обратный клапан предотвращает возврат воды обратно в скважину или колодец. Благодаря его наличию вы можете получить воду сразу после включения насоса. Нет необходимости ждать пока вода вытеснит воздух из трубопровода, если он уже был однажды заполнен.

В видеоролике я сказа обобщённо, о насосах и насосных станциях, взяв обе системы как одно целое. Если сказать точнее, то насосы погружаются непосредственно в скважину или колодец, и обратный клапан ставится сразу после насоса, между насосом и трубой.

Насосные станции ставятся на поверхности. (дома или в специальном помещении), а от станции в колодец или скважину спускается труба, на окончании которой имеется сеточка и обратный клапан:

После счётчиков.

Установленный после счётчиков обратный клапан, предотвращает вращение счётчика в обратную сторону, но это не самое важное. Куда более весомую услугу делает клапан при такой установке, когда он предотвращает эффект передавливания в городской квартире

Что это такое, смотрите в следующем видео или публикации

Что это такое, смотрите в следующем видео или публикации.

На вводе водонагревателей

Если вы подключены к общей системе водопровода с горячей и холодной воде, то при установке бойлера, установите обратный клапан так же на стояке горячей воды. В противном случае, вся или часть нагретой воды вашим водонагревателем, побежит во стояку в соседям вниз. Соседи думаю не расстроятся горячей воде, ну а вам придётся оплатить электричество по счётчику.

Внутри эксцентриков некоторых смесителей.

Присутствуют только в дорогих одноручковых смесителях.

Запорная арматура – виды и правила монтажа

Клапан располагают на подающей трубе. По конструктивному исполнению различают две модели. Первая имеют диск и пружину, которая от напора воды смещается и пропускает поток. У второй есть поперечные створки, которые открываются и закрываются в зависимости от возникающего давления. Вместе с бытовыми насосами чаще применяется муфтовый, а фланцевый преимущественно в более мощных устройствах. Перед ним устанавливают сетчатый фильтр. Он преграждает путь биологическим загрязнениям и твердым частицам, предупреждая их проникновение в водопроводную систему.

Установка донного устройства

Устройство монтируется в направлении стрелки на корпусе. От дна колодца или скважины выдерживается расстояние в пределах 0,5–1 м. Между поверхностью воды и клапаном выдерживают не менее 30 см. Погружные насосы не оборудуются фильтром перед обратным клапаном. Их конструкция предусматривает встроенную защиту от попадания твердых частиц, которые способствуют износу внутренних поверхностей. Запорное устройство в этом случае устанавливают после помпы перед всасывающим шлангом. Оно предотвращает спад давления в системе.

Трубопроводные клапаны поддержки напора различаются устройством, но принцип работы общий. Они призваны обеспечить движение водного потока в заданном направлении и препятствовать возвращению. Для этого внутри имеется запорный механизм. Под давлением рабочей жидкости он открывается и пропускает ее, а попытке обратного движения препятствует. Трубопровод перекрывается, вода остается в системе, напор сохраняется. Простой клапан состоит из немногих деталей:

• корпус с рабочей камерой;
• регулирующий орган;
• исполнитель – пружина.

Модели отличаются конструктивным исполнением, применяемыми при изготовлении материалами и креплением к трубам. Почти все разновидности используются при монтаже насосных станций, но не всегда установка обратного клапана практична и целесообразна. В системах, где немного точек забора, водопроводная конструкция успешно функционирует без них.

Трубопроводный обратный клапан перед насосом

Основная деталь обратного клапана – запорный элемент, который по отношению к оси трубы передвигается в одном из возможных направлений: параллельном, перпендикулярном и под углом

При монтаже обращают внимание не только на стрелку, указывающую направление потока. В ряде моделей смотрят на расположение крышки, в которой перемещается запорная деталь. Она может выполняться в нескольких вариантах:

Она может выполняться в нескольких вариантах:

1. Подъемный. Запор двигается вниз или вверх, реагируя на давление воды, закрывается под воздействием пружины. Имеет солидные габариты, поэтому применение нашел преимущественно в промышленном водоснабжении.
2. Шаровый. Используется шарик из резины или чугуна, пружина не предусмотрена. Самое простое, но эффективное устройство, которое прекрасно справляется со своей задачей.
3. Поворотный. Затвор в виде откидного лепестка. Модель применяется с трубами, диаметр которых превышает 50 мм.

В быту используют устройства, выполненные последними двумя способами. В отличие от вариантов с движущимся золотником они малогабаритные, не требуют большого пространства для перемещения. В одном случае поток регулируется шариком, который открывает и закрывает отверстие, реагируя на давление и направление движения воды. Во втором – функцию запорного механизма выполняют две половинки диска, размещенные на одном стержне.

Запорная арматура муфтовая и фланцевая

Обратные клапаны отличаются не только внутренним устройством, но и установкой. Вариант предопределяется материалом трубопровода и технологией соединения. С насосными станциями используют изделия:

• муфтовые – применяется резьба;
• фланцевые – имеются фланцы с обеих сторон и на трубах, между ними устанавливают прокладки;
• межфланцевые – собственное крепление отсутствует, присоединяются к фланцам труб длинными шпильками.

Для домашнего водоснабжения предпочтительнее выбирать модели, имеющие подъемно-пружинный запорный механизм и муфтовое соединение. Они легко устанавливаются на ответную резьбу, расположенную на трубопроводе. Отличаются ремонтопригодностью: больное место – пружина, которая иногда подводит, но она просто меняется. В инструкции указывают, из какого материала изготовлена. Если пластиковая – очень мало служит, лучше выбрать из нержавеющей стали.

Для чего нужен

Установка предохранительного клапана предотвращает повышение давления внутри прибора выше нормативного. Из-за чего давление повышается? Как известно, при нагревании вода расширяется, увеличиваясь в объеме. Так как бойлер устройство герметичное, излишкам деться некуда — краны закрыты, на подаче обычно стоит обратный клапан. Потому нагревание воды приводит к увеличению давления. Вполне может случиться, что оно превысит предел прочности устройства. Тогда бак рванет. Вот чтобы этого не произошло, ставят предохранительный клапан для водонагревателя.

Может не надо ставить предохранительный клапан, а просто убрать обратный? При достаточно высоком и стабильном давлении в водопроводе такая система будет некоторое время работать. Но решение в корне неверное и вот почему: давление в водопроводе редко бывает стабильным. Часто бывают ситуации, когда вода еле-еле бежит из крана. Тогда горячая вода из бойлера давлением вытесниться в водопроводную систему. При этом оголятся ТЭНы. Некоторое время они будут греть воздух, а потом перегорят.

Но перегоревшие ТЭНы — не самое страшное. Гораздо страшнее, если они раскаляться, а в это время резко поднимется давление в водопроводе. Попавшая на раскаленные нагреватели вода испаряется, происходит резкое увеличение давления — рывком — что приводит к гарантированному разрыву колбы бойлера. При этом, приличный объем обжигающей воды и пара, под большим давлением вырывается в помещение. Чем это может грозить — понятно.

Классификация клапанов

Оборудование отличается по конструкции, материалу, величине. Каждый обладает своими особенностями при монтаже.

По конструктивным особенностям устройства бывают следующими:

• С запорным элементом подъемного типа. Клапан оборудован затвором, поднимающимся либо опускающимся с блокировкой водного потока. При поступлении жидкости запорная деталь идет вверх и пропускает ее. При снижении напора затвор направляется вниз и перекрывает обратный ход водяной струи. Перемещение механизма происходит с помощью пружины.
• С затвором шарового типа. Под напором шар сдвигается, и вода течет по системе. После падения давления перекрывающий элемент возвращается на место.
• С дисковидным запором. Диск блокирует обратный поток благодаря пружинному устройству.
• С двумя затворными створками. Они складываются под напором, а при снижении давления возвращаются назад.

В быту наиболее часто используется оборудование с механизмом подъемного типа. Его несложно отремонтировать, заменив пружину.

Приспособления изготавливаются из различных материалов. Латунные элементы не подвержены коррозии, легко обслуживаются, устанавливаются на все виды труб. Блокирующие устройства в чугунном корпусе применяют не так часто. Этот материал ржавеет, на нем довольно быстро оседают отложения. Такие клапаны подходят только для широких магистралей.

Корпуса из нержавейки самые надежные, но и самые дорогостоящие. Стальные клапаны не ржавеют и не подвержены влиянию агрессивных сред, внутри них не накапливаются отложения.

Большая часть элементов монтируется с помощью муфтового соединения. Для этого понадобится два переходника с резьбой, подбираемые по сечению трубопроводной системы. Могут быть применены и фланцевые соединения, стягиваемые болтами. Этот тип креплений используется для небольших устройств, когда на трубах не хватает места для другой фиксации. Ими обычно оснащают клапаны из чугуна большого сечения.

От совокупности этих параметров, а также бренда, зависит цена изделия. Средняя стоимость – 700 рублей.

Варианты рабочих схем подключения

Отопительные системы отличаются большим разнообразием и наличие обратного клапана обязательно далеко не во всех. Рассмотрим несколько случаев, когда его монтаж необходим. Прежде всего, обратный клапан обязательно устанавливается на каждый из отдельных контуров в схеме закрытого типа при условии, что они оборудованы циркуляционными насосами.

Некоторые умельцы настойчиво рекомендуют установить обратный клапан пружинного типа перед входным патрубком единственного в одноконтурной системе циркуляционного насоса. Они мотивируют свой совет тем, что так насосное оборудование можно защитить от гидроударов.

Это ни в коей мере не соответствует действительности. Во-первых, монтаж обратного клапана в одноконтурной системе вряд ли оправдан. Во-вторых, его всегда устанавливают после циркуляционного насоса, иначе использование устройства теряет всякий смысл.

Если в схему отопления включено два или больше котлов, возникновение паразитарных потоков неизбежно. Поэтому подключение обратного клапана обязательно

Для многоконтурных систем наличие запорного устройства обратного действия жизненно необходимо. Например, когда для отопления используются два котла, электрический и твердотопливный, или любые другие.

При отключении одного из циркуляционных насосов давление в трубопроводе неизбежно изменится и появится так называемый паразитарный поток, который двинется по малому кругу, что грозит неприятностями. Здесь без запорной арматуры обойтись невозможно.

Похожая ситуация возникает и при использовании бойлера косвенного нагрева. Особенно при наличии у оборудования отдельного насоса, если отсутствуют буферная емкость, гидрострелка или распределительная гребенка.

Здесь тоже велика вероятность возникновения паразитарного потока, для отсечения которого необходим обратный клапан, применяемый именно для обустройства ветки с бойлером.

Обязательно использование запорной арматуры и в системах с байпасом. Такие схемы обычно используются при переделке схемы с гравитационной циркуляции жидкости на принудительную.

В этом случае клапан ставится на байпас параллельно циркуляционному насосному оборудованию. Предполагается, что основным режимом работы будет принудительный. Но при отключении насоса из-за отсутствия электроэнергии или поломки система автоматически перейдет на естественную циркуляцию.

При обустройстве байпасных узлов для отопительных схем использование обратных клапанов считается обязательным. На рисунке представлен один из возможных вариантов подключения байпаса

Это произойдет следующим образом: насос прекращает подавать теплоноситель, исполнительный узел обратного клапана перестает испытывать давление и закрывается.

Затем возобновляется конвекционное движение жидкости по основной линии. Этот процесс будет длиться до тех пор, пока не заработает насос. Кроме того, специалисты предлагают ставить обратный клапан и на трубопровод подпитки. Это необязательно, но крайне желательно, поскольку позволяет избежать опустошения отопительной системы по самым разным причинам.

Например, владелец открыл кран на трубопроводе подпитки, чтобы увеличить давление в системе. Если по неприятному стечению обстоятельств в этот момент водоснабжение перекрыто, теплоноситель попросту выдавит остатки холодной воды и уйдет в трубопровод. В результате отопительная система останется без жидкости, давление в ней резко упадет и котел остановится.

В описанных выше схемах важно использовать правильно выбранные клапаны. Для отсечения паразитарных потоков между соседними контурами целесообразно устанавливать дисковые или лепестковые устройства. При этом гидравлическое сопротивление будет меньшим у последнего варианта, что нужно учесть при выборе

При этом гидравлическое сопротивление будет меньшим у последнего варианта, что нужно учесть при выборе.

В отопительных системах с естественной циркуляцией теплоносителя использование пружинных обратных клапанов нецелесообразно. Здесь могут быть установлены только лепестковые поворотные устройства

Для обустройства байпасного узла предпочтительнее выбирать шаровой клапан. Это обусловлено тем, что он дает практически нулевое сопротивление. На подпиточный трубопровод можно установить клапан дискового типа. Это должна быть модель, рассчитанная на довольно высокое рабочее давление.

Таким образом, обратный клапан может быть установлен не во всех отопительных системах. Он обязательно используется при обустройстве байпасов всех типов для котлов и радиаторов, а также в точках разветвления трубопроводов.

Отличительной характеристике конструкции и назначение клапана обратного типа

Приспособление по размеру небольшое, однако без него поддерживать водонапор в системе не представляется возможным. Оно принадлежит к той сантехнической арматуре, которая предназначается предупреждать изменение направления потока жидкости. Можно повстречать пневматические водонапорные установки, в моделях которых заложен обратный затвор. В большинстве случаев он комплектуется со всасывающим шлангом. Но большинство изделий поставляется без данной детали, ее приходится покупать отдельно. Рабочий принцип аналогичен известному многим клапану вентиляции: пропускает поток в одном направлении и блокирует в ином.

Имеется очень и очень много видов обратных клапанов. Для использования в бытовых целях применяются:

1. 1. Пружинные муфтовые. Состоят из 2-ух частей, объединенных резьбой и установленной между ними прокладкой из резины.
2. 2. Аналогичные, однако с латунным золотником, имеющим сферообразную форму. Выделяются большой пропускной способностью.
3. 3. Комбинированные пружинные, включающие воздухоотводчика, через который стравливают воздух. Благодаря аналогичным устройствам становится проще обслуживание системы.
4. 4. Пружинные с полипропиленовым корпусом. Ставят на водомерный узел из того же материала.

Место монтажа: подающая магистраль, ввод в независимую систему конкретно за насосом или перед ним. В зависимости от размещения обратные клапаны бывают донными и трубопроводными. Первые предохраняют от возвратного тока воды, поднятой из источника, когда оборудование выключено. Вторые предохраняют падение давления в системе. Если в начале всасывающей трубы не стоит клапан, то когда насос остановится, вода течет назад, в магистрали появляются воздушные пробки. При запуске «досуха» приходят в негодность уплотнители, после перегорает подмокший электрический двигатель.

Станция насосная с доным клапаном

Современные помпы защищены от подобных грозных последствий, а старые модели от этого не защищены. Но все равно после каждой остановки станции нужно будет заливать воду – так она устроена. Установка арматуры запорной на трубе забора обязательна. Нужно собственно это простое устройство которое работает механически, из-за того что никакая электроника не в состоянии одолеть силу земной тяжести, под влиянием которой жидкость течет из труб, если не стоит клапан обратный.

Трубопроводная арматура запорного типа играет несколько иную роль. Она предназначается в значительной степени оберегать не насос, а систему распределения домашней воды. Закрывая поток, не даёт возвратиться в мембранный бак, поддерживая напор. Монтаж насосной станции без клапана обратного типа на раздаче вызывает гидроудары, работу устройства во внештатном режиме. Установка затвора увеличивает надежность и результативность провода воды, увеличивает рабочий срок сантехоборудования, приборов которые используются в домашних условиях.

Хитрость с водяной станцией в доме

Размеры обратных клапанов зависят от области использования:

• обыкновенный – применяется почти что во всех системах водообеспечения;
• очень маленький – ставится в середине отрезков трубы водяного счетчика;
• не очень большой – располагают на выходе учетного прибора;
• большой – выполняют из чугуна, используются в промышленных системах.

Отливают деталь из латуни: металл устойчив к влиянию солей, минералов и кислот, которые растворены в воде. Материалом для иных элементов служит медь и цинк или специализированные составы полимера. Все прокладки резиновые или силиконовые. Также реализовываются устройства из нержавейки. Они выделяются большой ценой из-за прочности и очень высокой коррозионные стойкости. При возможности приобрести такую деталь не нужно смотреть на стоимость – она служит верой и правдой. Латунную приходится менять или ремонтировать очень часто.

Приспособление для насосной станции

Область использования не исчерпывается станцией с насосом. В бытовых целях клапан обратный применяется:

• на стояках горячей и холодной воды, если жилая площадь в многоэтажке;
• в нагревательных устройствах – электрический водонагреватель, электрическая или колонка газовая;
• для местного отопления приватного дома;
• ими оборудуется канализация для устранения опасных ситуаций.

Классификация клапанов

Оборудование отличается по конструкции, материалу, величине. Каждый обладает своими особенностями при монтаже.

По конструктивным особенностям устройства бывают следующими:

• С запорным элементом подъемного типа. Клапан оборудован затвором, поднимающимся либо опускающимся с блокировкой водного потока. При поступлении жидкости запорная деталь идет вверх и пропускает ее. При снижении напора затвор направляется вниз и перекрывает обратный ход водяной струи. Перемещение механизма происходит с помощью пружины.
• С затвором шарового типа. Под напором шар сдвигается, и вода течет по системе. После падения давления перекрывающий элемент возвращается на место.
• С дисковидным запором. Диск блокирует обратный поток благодаря пружинному устройству.
• С двумя затворными створками. Они складываются под напором, а при снижении давления возвращаются назад.

В быту наиболее часто используется оборудование с механизмом подъемного типа. Его несложно отремонтировать, заменив пружину.

Приспособления изготавливаются из различных материалов. Латунные элементы не подвержены коррозии, легко обслуживаются, устанавливаются на все виды труб. Блокирующие устройства в чугунном корпусе применяют не так часто. Этот материал ржавеет, на нем довольно быстро оседают отложения. Такие клапаны подходят только для широких магистралей.

Большая часть элементов монтируется с помощью муфтового соединения. Для этого понадобится два переходника с резьбой, подбираемые по сечению трубопроводной системы. Могут быть применены и фланцевые соединения, стягиваемые болтами. Этот тип креплений используется для небольших устройств, когда на трубах не хватает места для другой фиксации. Ими обычно оснащают клапаны из чугуна большого сечения.

Где нужно устанавливать

• При необходимости обратный клапан устанавливают там, где нужно обеспечить движение потока в одном направлении.
• После счетчика воды, для защиты от гидравлического удара
• На трубы горячей и холодной воды при одновременном использовании. Из-за разности давления возможно перетекание через смеситель
• На входе водонагревателя во избежание выхода нагревшейся воды в систему холодного водоснабжения
• Перед насосом или насосной станцией для предотвращения оттока воды в случае отключения электричества или поломки
• На самом входе всасывающей трубы
• В системе защиты от проточек посудомоечной и стиральной машины

Как правильно установить

Самая простая установка обратного клапана через муфту с резьбой. Подходит для монтажа в системе водоснабжения квартиры и частного дома.

Порядок работ (инструкция пошагово)

Даже самая надежная запорная арматура со временем выходит из строя. Поэтому необходимо знать, как самому снять обратный клапан.

• Сначала нужно кранами перекрыть поток воды
• при необходимости слить из системы
• Потом откручиваем гайки.
• Демонтируем фланцы или фитинги
• Снимаем обратный клапан.
• Если есть возможность меняем вышедшие из строя детали (например, пружину)
• Собираем в обратном порядке.

Дроссельный клапан

Самым простым запорным прибором является дроссельный клапан (рис 133). Круглый диск вращается на оси, проходящей через его центр. Один конец оси лежит в глухом подшипнике в стенке трубы, а другой — через сальник выходит наружу. На наружный конец оси надевается маховик или зубчатое колесо, которыми круглый диск приводится во вращение при открытии и закрытии клапана. Так как диск уравновешен одинаковым давлением воды по одну и другую стороны его оси, то для управления клапаном нужно небольшое усилие.

Это является наряду с простотой устройства крупным преимуществом дроссельного клапана но сравнению с задвижками. Недостатком дроссельного клапана является недостаточная плотность закрытия. Во многих случаях этот недостаток допускается. Полная водонепроницаемость клапана может быть достигнута некоторым усложнением в его устройстве. Если в желобах, проделанных по окружности трубы, в том месте, где клапан находится в закрытом положении, вложить резиновую трубку и нагнетать в нее сжатый воздух, она плотно прижимается к закрытому клапану и обеспечит его водонепроницаемость.

Для этой цели может быть использован ручной автомобильный насос. Дроссельный клапан почти не применяется в водопроводном деле, между тем он с успехом может во многих случаях на трубопроводах большого диаметра заменять обыкновенные задвижки без пневматического уплотнения, а с уплотнением он может заменить любую задвижку. На рис. 133 ось поставлена горизонтально, часто ее удобнее ставить вертикально.

При автоматическом управлении дроссельный клапан заменяет обратный клапан, задвижку и гаситель ударов. В последнее время в США широко применяются усовершенствованные дроссельные клапаны (Batterfly valve) в водопроводном деле. Благодаря применению резинового уплотняющего кольца, вделанного в цилиндр клапана, получается герметическое закрытие. При разрыве большой трубы на задвижку действует одностороннее давление. Поперечное сечение трубы диаметром в 1,0 м равно 7 800 см3, при внутреннем давлении в 5 ати на диск задвижки действует сила 39000 кг. При таком давлении задвижку нельзя закрывать вручную.

На рис. 134 а и б изображены дроссельные клапаны с гидравлическими цилиндрами для автоматического управления.



На рис. 135 показано применение дроссельных клапанов для больших труб. Место, занимаемое ими в этом узле, очень мало по сравнению с местом, занимаемым обыкновенными задвижками. Дроссельный клапан мал по размерам, прост в устройстве и поэтому дешев, всегда легко открывается.
