Установка насосной станции в частном доме: правила, выбор места и схемы подключения

Конструктивные особенности насосной станции

Несколько слов о том, из каких комплектующих состоит насосная станция. Как уже было сказано выше, это насос и гидроаккумулятор, плюс блок управления агрегатом.

В данных моделях используется насос поверхностного типа. Он устанавливается наверху, а не как скважинный или погружной, внутри скважины или колодца. Место расположения: подвал, специальное помещение, выделенное под станцию водоснабжения, или кессон. От него внутрь скважины опускается труба или шланг, на конце которого устанавливается сетчатый фильтр.
Гидроаккумулятор – это резервуар, чаще стальной, внутри которого располагается резиновая емкость. В нее и закачивается вода. Между стенками резиновой емкости и металлического резервуара в заводских условиях закачивается воздух или азот, который создает давление на стенки резинового мешка. Таким образом, устанавливается давление внутри водопровода. Давление определяется манометром, установленным на входном отверстии. Кстати, насос и гидроаккумулятор соединены между собой металлизированным шлангом, по которому в последний и закачивается вода.
Блок управление отвечает за включение и выключение насосной станции и реагирует он давление внутри водопроводной трассы. Давление упало – насос включается, и наоборот.

Возможен еще один вариант системы, который отличается по устройству насосной станции. Здесь гидроаккумулятор заменяется накопительным резервуаром. Насос накачивает в него воду, а давление в системе водоснабжение создается благодаря расположению резервуара как можно выше. Его помещают под потолок, либо на чердак. Во втором случае, резервуар потребуется утеплить, если крыша в доме холодная. Благодаря поплавковому датчику, насос включается, когда уровень воды ниже заданной отметки и отключается, когда резервуар полон. Главный недостаток – возможность затопления помещений, в случае выхода системы из строя.

Насосная станция работает с шумом

Как работает и из чего состоит насосная станция

Вариантов исполнения таких устройств несколько. Все они отличаются типом используемого насосного агрегата и накопителя. Если рассматривать модель с гидроаккумулятором, то можно говорить о более высокой степени эффективности благодаря особенностям конструкции:

мембранный бак, разделенный на два отсека перегородкой;
реле давления, контролирующее работу устройства при значительных изменениях значений давления;
электродвигатель;
сам насосный агрегат;
клеммы заземления;
манометр;
кабель.

Основа функционирования такого устройства – реле давления, которое срабатывает при существенных изменениях значения давления, как в меньшую, так и в большую сторону. Это позволяет сократить количество запусков оборудования и, тем самым, снижает интенсивность износа основных узлов. Если рассматривается модель, где вместо гидроаккумулятора предусмотрен накопительный бак, то в этом случае не стоит ожидать большой производительности, так как жидкость продвигается естественным образом, без принудительного воздействия на нее.

Дополнительно ко всему немалые габариты порой затрудняют установку устройства, а непосредственно сам накопительный бак в обязательном порядке монтируется выше уровня расположения насосной станции. И еще один немаловажный недостаток техники данного вида заключается в вероятности затопления помещения при переливе воды из накопителя. Но это происходит лишь в случае поломки датчика наполненности бака. Именно этот элемент отвечает за пуск оборудования.

Основные узлы насосной станции также описаны на видео.

Насосная станция с гидроаккумулятором и внешним эжектором позволяет поднимать воду с глубины от 8 метров и более

Если требуется выполнить подключение своими руками насосной станции к колодцу схема будет разниться и в зависимости от вида насосного агрегата: с эжектором и без такового. Причем первый вариант существует в двух вариациях: со встроенным (отличается большей производительностью) и выносным эжектором. Особенность конструкции со встроенным эжектором заключается в возможности всасывания воды при создании разряжения. Но при этом отмечается повышенный уровень шума. Несколько менее эффективны исполнения с выносным эжектором. Самые же простые и недорогие по стоимости устройства – безэжекторные.

Устройство и принцип работы гидроаккумулятора

Основная задача гидроаккумулятора — увеличение ресурса насоса. Этот показатель напрямую зависит от количества включений. Стартовый ток агрегата превышает рабочие показатели, что приводит к разрушительным последствиям. Мембранный аккумулятор как раз помогает их предотвратить.

Он выполняет такие функции:

Устройство гидроаккумулятора.

защита насоса от износа;
повышение срока эксплуатации оборудования за счет наличия запаса жидкости в мембранном отсеке;
обеспечивает постоянное давление в трубопроводе;
предотвращает разрушительные гидроудары.

Прибор является герметичным сосудом. Поэтому частично выполняет ту же функцию, что и оборудование с накопительным баком.

При выборе гидроаккумулятора предварительно проводятся расчеты, чтобы определить количество точек воды и требуемые уровни мощности и давления в системе. Кроме того, нужно знать количество проживающих людей и общий объем потребления воды.

Подсоединение к водопроводу

Подключение насосной станции к водопроводу. (Для увеличения нажмите)

Как правило, насосную станцию подключают к водопроводу в том случае, если не хватает давления для отопительного оборудования.

Для того, чтобы подключить систему к водопроводу нужно:

Водопроводную трубу в определенном месте необходимо разъединить.
Конец трубы, который идет от центральной магистрали присоединяется к накопительному баку.
Труба из бака соединяется со входом насоса, а труба, что соединена с его выходом, идет к трубе, что ведет к дому.
Прокладывают электрическую проводку.
Регулировка оборудования.

Назначение насосных станций

Предназначается такая станция для функционирования системы водоснабжения домовладения, дачи, коттеджа и поддержания в ней требуемой величины давления. За счет ее эксплуатации можно обустроить разветвленную сеть подачи воды, создавая условия для подключения к ней бытовой техники – стиральной и посудомоечной машин, душевой кабинки, бойлера и т.д.

Согласно схеме установки насосной станции, в ней имеется насос, гидробак, фильтры, автоматика и трубопроводная конструкция. Источником живительной влаги при этом является колодец или скважина. В некоторых случаях водозабор может осуществляться из открытых водоемов или иных резервуаров.

Когда установка насосной станции на даче нужна для подачи воды из пруда, озера или реки, ее можно использовать исключительно для полива участка или иных хознужд. Пробы жидкости, подаваемой из скважин и колодцев, нужно сдавать в лабораторию для проведения анализов – их результаты покажут, можно ли ею пользоваться в качестве питьевой.

Обычно глубина скважины на приусадебной территории составляет примерно 20 метров – это оптимальный параметр для размещения автоматического оборудования. Такое расстояние позволяет подавать жидкость к точкам водоразбора без применения дополнительных устройств.

Насосные установки водоснабжения функционируют циклами, состоящими из двух этапов. Вода при включении агрегата поднимается из источника, наполняет систему и гидроаккумулятор. Это происходит до того момента, пока давление не достигнет верхнего предела, после чего специальное реле отключает насос, и подача жидкости прекращается.

При открытии кранов или при работе бытовой техники, потребляющей воду, ее поступление осуществляется из накопительного бака. Жидкость из него расходуется до момента, пока не достигнет нижней отметки. Далее насос вновь включается в работу и начинает закачивать воду в гидробак.

Преимущества установки водяного насоса в частном доме бесспорны:

обеспечивается автономное водоснабжение;
повышается эффективность функционирования водоснабжающей системы;
оборудование и трубопровод эксплуатируются в более безопасных условиях;
имеется возможность создавать запас воды и в случае отсутствия электроснабжения осуществлять ее подачу;
в системе поддерживается постоянная величина давления и стабильный напор жидкости;
увеличивается продолжительность службы различных бытовых приборов, подключенных к конструкции водоснабжения;
снижаются расходы на электропотребление.

Кроме этого, такая станция обладает компактными параметрами, относительно небольшим весом, ее несложно смонтировать.

Назначение, устройство и принцип работы

Насосная станция предназначена для забора воды из водоема и повышения давления в водопроводе. Источником воды для насосной станции может быть колодец, озеро, резервуар или стационарная водопроводная сеть.

Насосная станция состоит из трех элементов: поверхностный насос, гидроаккумулятор и блок автоматики. Блок автоматики обеспечивает включение и выключение насоса в зависимости от заданного давления. Гидроаккумулятор компенсирует колебания давления в системе, тем самым обеспечивает постоянное давление.

Рис.1. Все элементы насосной станции собраны в единый блок, что очень удобно и компактно. Место подключения к электричеству защищено от влаги, поэтому насосную станцию можно устанавливать в местах с повышенной влажностью, например, подвал или кессон.

Принцип работы насосной станции прост. При понижении давления в гидроаккумуляторе блок автоматики включает насос, который начинает качать воду, создавая давление в системе. Как только требуемое значение давления достигнуто насос отключается. Минимальное и максимальное значение давления устанавливается на блоке автоматики.

Установите редуктор давления

Редуктор давления выставляем на 1,5-2 бара

Данный прибор имеет несколько типов конструкции (поршневой или мембранный). В данном случае речь пойдёт о конструкции поршневого типа. Это так называемый дополнительный элемент ограничения давления в системе после реле насосной станции. Обычно давление 4 бар то же считается высоким показателем. На редукторе можно выставить 1-1,5 бар, что обеспечит стабильную эксплуатацию всей системы в целом.

Для полной ясности повторим ещё раз. Реле давления на станции устраняет общую перегрузку из стационарных сетей. Редуктор давления обеспечивает комфортные условия использования водопроводных сетей в доме.

У пытливого читателя может возникнуть технически правильный вопрос: почему необходимо использовать два варианта сброса давления. Можно спокойно выставить, например 1,5 на реле насосной станции. Весь секрет заключается в эксплуатационных параметрах гидроаккумулятора. Для его заполнения водой требуется создать повышенное давление более 4 бар. Поэтому схематично вся система водоснабжения делится на две зоны, повышенного и пониженного давления.

Сначала идёт подключение от насоса к расширительному баку (зона высокого давления), далее от бака через редуктор в центральный водопровод (зона низкого давления). При большом желании всю конструкцию можно собрать своими руками. Главное соблюдение расчётов и порядок установленных действий. Установка на скважину так же реальна, как и подключение к централизованной подаче воды.

Для полной ясности при подведении итого в необходимо отметить следующие варианты необходимые для стабильной работы всего водоснабжения. А именно:

Использовать фильтрующие элементы.
Разобраться в работе насосной станции, реле согласно инструкции.
Обязательно использовать гидроаккумуляторы.
Применять редуктор давления.

Как правило, такое оборудование может иметь приличную стоимость. Но если заранее просчитать возможные варианты классических, устаревших схем водоснабжения, то разница очевидна. В первых сразу нарушается комфорт эксплуатации. Станция постоянно работает (шум, гул электромотора). Давление в сети или слишком маленькое, или наоборот, рвёт все соединения и внутренние детали кранов.

Без фильтрующих элементов засоряются подвижные части насоса, рабочие зоны регуляторов, клапанов. А если забор проводится из скважины, то средства очистки просто необходимы. Не помешает накопительный бак на случай отсутствия воды некоторое время. В итоге при проведении предварительных подсчётов становится очевидным, что установка насосной станции по представленной схеме, отличный вариант для продолжительного использования с минимальными затратами на обслуживание.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Правила запуска и настройки оборудования

Перед первым запуском насосного оборудования сначала необходимо подготовить гидроаккумулятор, поскольку от правильно подобранного давления в нем зависит стабильность работы всей системы водоснабжения. Высокий показатель давления в баке будет провоцировать частое включение и выключение агрегата, что не лучшим образом скажется на его долговечности. Если в воздушной камере бака будет заниженное давление, то это приведет к чрезмерному растяжению резиновой груши водой, и она выйдет из строя.

Гидробак подготавливается следующим образом. Прежде, чем накачать воздух в бак, убедитесь, что груша, находящаяся внутри него, пустая. Далее, проверьте автомобильным манометром давление в баке. Как правило, новые баки закачиваются воздухом на заводе. Гидробаки до 25 л должны иметь давление в пределах 1,4-1,7 бар. В емкостях на 50-100 литров давление воздуха должно быть в диапазоне от 1,7 до 1,9 бар.

Совет! Если показания манометра ниже рекомендуемых, то следует закачать воздух в бак, используя автомобильный насос, и отрегулировать его, ссылаясь на показания манометра.

Первый запуск станции

Чтобы правильно произвести первый запуск насосной станции, поэтапно осуществите следующие действия.

Выкрутите пробку, закрывающую отверстие для воды, находящуюся на корпусе агрегата. На некоторых аппаратах вместо пробки может находиться вентиль. Его следует открыть.
Далее, заполните всасывающую трубу и насос водой. Прекратить лить жидкость следует, когда она начнет вытекать из отверстия для залива.
Когда всасывающая труба будет заполнена, закройте отверстие пробкой (перекройте вентиль)
Подсоедините станцию к электросети и включите ее.
Для удаления оставшегося воздуха из оборудования следует приоткрыть кран в ближайшей к насосу точке водозабора.
Дайте поработать агрегату в течение 2-3 мин. За это время из крана должна политься вода. Если этого не произошло, то следует отключить насос и повторно залить воду, после чего произвести запуск насосной станции.

Настройка автоматики

После успешного запуска требуется проверить и настроить работу автоматики. Новое реле давления имеет заводские настройки верхнего и нижнего порога давления, при достижении которых оно включает или выключает насос. Иногда возникает необходимость изменить данные значения, выставив их на нужное давление включения-выключения.

Регулировка автоматики происходит следующим образом.

Отключите агрегат и слейте воду из гидроаккумулятора.
Снимите крышку с реле давления.
Далее, следует запустить насос, чтобы начала набираться вода в гидробак.
При отключении аппарата запишите показания манометра — это будет значение верхнего порога отключения.
После этого откройте кран в самой отдаленной либо самой верхней точке водозабора. По мере вытекания из него воды, давление в системе начнет снижаться, и реле включит насос. Показания манометра в этот момент будут означать нижний порог включения. Запишите это значение и найдите разницу между верхним и нижним порогом.

В норме, давление включения должно равняться 2,7 бар, а отключения – 1,3 бар. Соответственно, разница давлений при этом составляет 1,4 бар. Если полученная цифра равняется 1,4 бар, то менять ничего не нужно. При заниженном давлении агрегат будет часто включаться, что спровоцирует преждевременный износ его узлов. При завышенном насос будет работать в более щадящем режиме, но при этом будет очевидна разница в напоре: он будет нестабильным.

Совет! Чтобы увеличить разницу давлений, следует затянуть гайку на малой пружине. Для уменьшения разницы гайка отпускается.

Во время проверки работы реле обратите внимание, с каким напором вытекает вода из крана. Если напор слабый, то потребуется настройка давления

В данном случае, давление в системе должно быть выше. Чтобы поднять его, следует отключить аппарат и немного затянуть гайку, прижимающую большую пружину реле давления. Чтобы уменьшить напор, гайку необходимо ослабить.

Основные правила эксплуатации

После запуска станции в эксплуатацию, необходимо регулярно производить её профилактические осмотры. При необходимости промывать фильтры, подтягивать резьбовые стыки. В случае забивки фильтров вода начинает подаваться в сеть пульсирующими рывками, а порой и вовсе перестаёт течь. Частота промывки фильтров зависит от качества воды в скважине.

Примерно раз в месяц следует осматривать и гидроаккумулятор. Если показания давления в его воздушной камере ниже необходимого уровня, то его следует поднять при помощи автомобильного насоса через нипель. Для правильной эксплуатации и техобслуживания устройства, нужно внимательно ознакомиться со схемой насосной станции и рекомендациями изготовителя, обычно указываемыми в технической инструкции.

Основные характеристики насосной станции

Различные модели имеют различные характеристики. От них зависит выбор в пользу той или иной модели. Основными характеристиками насосной станции являются: производительность, высота подъема воды (напор), максимальная высота всасывания, объем гидроаккумулятора. К дополнительным характеристикам можно отнести: диаметр подключения, максимальное давление, мощность и габаритные размеры.

Производительность показывает сколько воды может прокачать насос за минуту. Как определить необходимую производительность насоса? Можно исходить из того, что для нормальной работы смесителя расход должен быть примерно 6 л/минуту. Далее определяем суммарное количество точек водоразбора, которые могут работать одновременно, делаем запас 20%. В результате имеем примерный расчет необходимой производительности насосной станции.

Если для водоснабжения дома обычно хватает производительности насоса 40-60 л/минуту, то для полива участка требуется более производительный насос. Особенно если, полив осуществляется из нескольких точек.

Высота подъема воды или напор – характеристика показывает, на какую высоту насос способен поднять воду, выражается в метрах. Это актуально для многоэтажного дома. Следует отметить, что даже у самых слабых насосов эта величина достаточная для двухэтажного дома.

Максимальная высота всасывания – характеризует максимальную глубину колодца. У большинства насосов эта величина не превышает 8 метров. Если насосная станция подключена к центральному водопроводу и предназначена для повышения давления, то этот параметр можно игнорировать.

Объем гидроаккумулятора влияет на частоту включения насоса. Гидроаккумулятор компенсирует падение давления в системе в пределах установленного давления в блоке автоматики. Чем больше гидроаккумулятор, тем реже включается насос при низких расходах воды. Это продлевает жизнь электродвигателю насоса.

Из дополнительных характеристик следует отметить только максимальное давление, создаваемое насосом. Нормальное давление системы водопровода 2-3 атмосферы. Однако некоторые сантехприборы, например, гидромассаж, требуют для нормальной работы большего давления. Это обстоятельство следует иметь ввиду.

Что такое насосная станция для водоснабжения

Водонапорная насосная станция – система водоснабжения автономного типа, осуществляющая перекачку воды из ее источников и обеспечивающая наличие постоянного напора.

Насосная станция способна забирать воду из источника, расположенного на глубине до 10 метров. Подача воды может осуществляться на высоту до 50 метров. Вес станции не превышает 30 килограмм: они компактны и функциональны.

Водонасосная станция для дома состоит из следующего оборудования:

Центробежный насос. Он выполняет поднятие воды и производит ее подачу в систему водопровода.
Электродвигатель, управляемый специальным реле давления и соединенный с насосом.
Гидроаккумулятор. Он имеет 2 части, разделяемые мембраной, с помощью которой смягчается гидравлический удар.
Реле. Оно установлено с целью контроля напора в системе. При росте давления реле выключает мотор, когда напор падает – включает.
Манометр. С помощью этого прибора система измеряет уровень давления.
Водозаборная система со встроенным клапаном обратного типа.
Магистраль, служащая соединением насоса и водозабора.

Самые полезные советы при подключении насосных станций своими руками

Когда вы приступаете к затягиванию резьбовых соединений, воспользуйтесь ключом. Только такой способ может гарантировать герметичность соединения, что в дальнейшем не обернётся протеканием воды. Диаметр подходящих труб должен быть с учётом максимально допустимых нагрузок на систему.

Если необходимо защитить насос от холостого хода, есть вариант использовать линию рециркуляции. С помощью специального крана вы сможете контролировать интенсивность потока воды в обратном направлении. За счёт этого также удастся улучшить напор систем. Однако стоит учитывать, что при рециркуляции немного снижается производительность насоса.

Не стоит забывать об обязательном обслуживании и диагностике насосных станций. Эти меры направлены на проверку состояния следующих деталей:

резьбовые соединения, чтобы не допустить протечек;
фильтры, которые нуждаются в периодической чистке;
реле для настройки показателей;
гидробака, в котором есть риски протечек.

Всегда важно контролировать уровень давления в гидроаккумуляторе. Если он опустился ниже требованного уровня, вы можете воспользоваться автомобильным компрессором или насосом

Если же давление снижается и одновременно из отверстия протекает вода, нужна замена мембраны.

Установка и подключение насосной станции

Установку и подключение насосной станции следует начинать с выбора места.

На выбор места влияют следующие критерии:

Глубина всасывания воды из колодца. Не должна быть больше 8 м, для большинства насосов. Если глубина до поверхности воды больше, то целесообразно заглубить место установки насоса, либо использовать другую схему доставки воды из колодца.
Сезонность работы насоса. Если насосная станция будет работать круглый год, то она должна быть установлена в отапливаемом помещении.
Шумность работы насоса не позволяет устанавливать станцию в жилом помещении, либо возникает необходимость звукоизоляции.

Правила подключения насосной станции

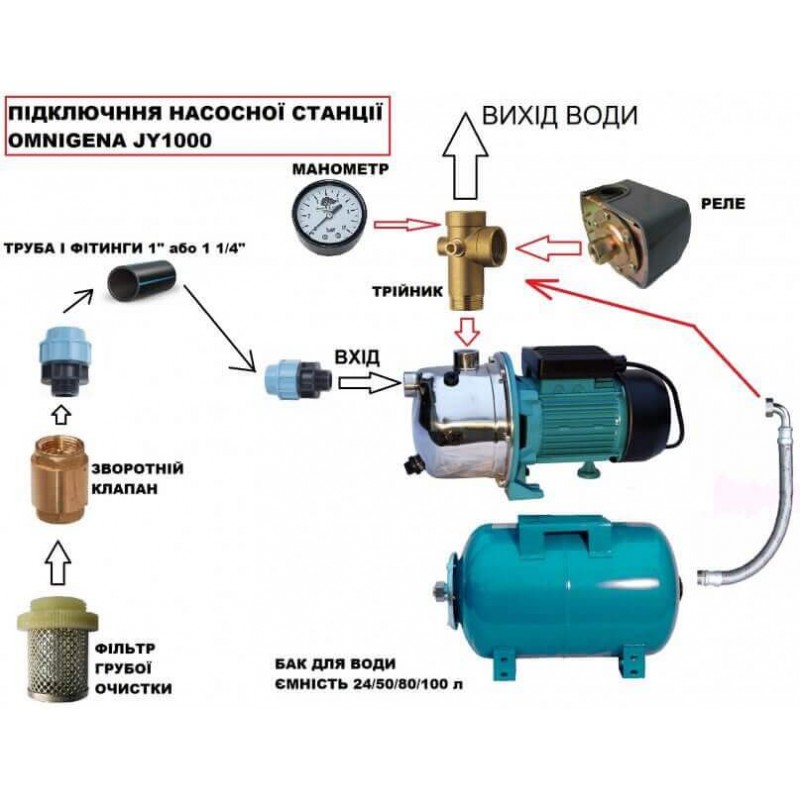

Насосная станция подключается просто. К входному отверстию насоса подключается труба из колодца или центрального водопровода, к выходному труба, идущая потребителю. При установке насоса вне зависимости от источника воды следует соблюдать три правила: необходимо устанавливать обратный клапан, не ставить на вход насоса фильтр тонкой очистки, диаметр водозаборной трубы должен соответствовать входному диаметру насоса.

Несмотря на то, что в комплектацию насосной станции входит обратный клапан, часто о нем забывают. Если не устанавливать обратный клапан перед входным отверстием, то при отключении двигателя насосная станция будет сбрасывать давление во входящий водопровод. По этой причине насос будет постоянно работать, что снизит его срок службы. С другой стороны, если полость насоса будет опорожняться, то при каждом запуске насос будет работать в сухую, что так же не допустимо.

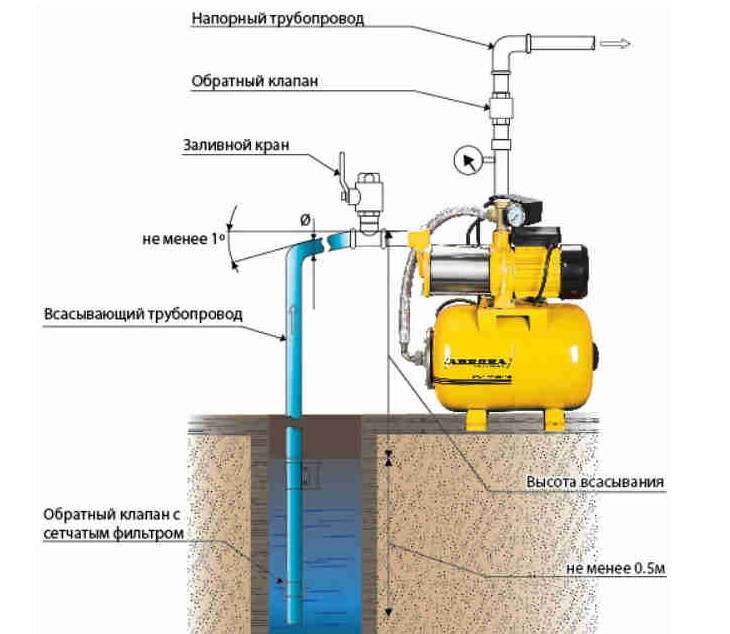

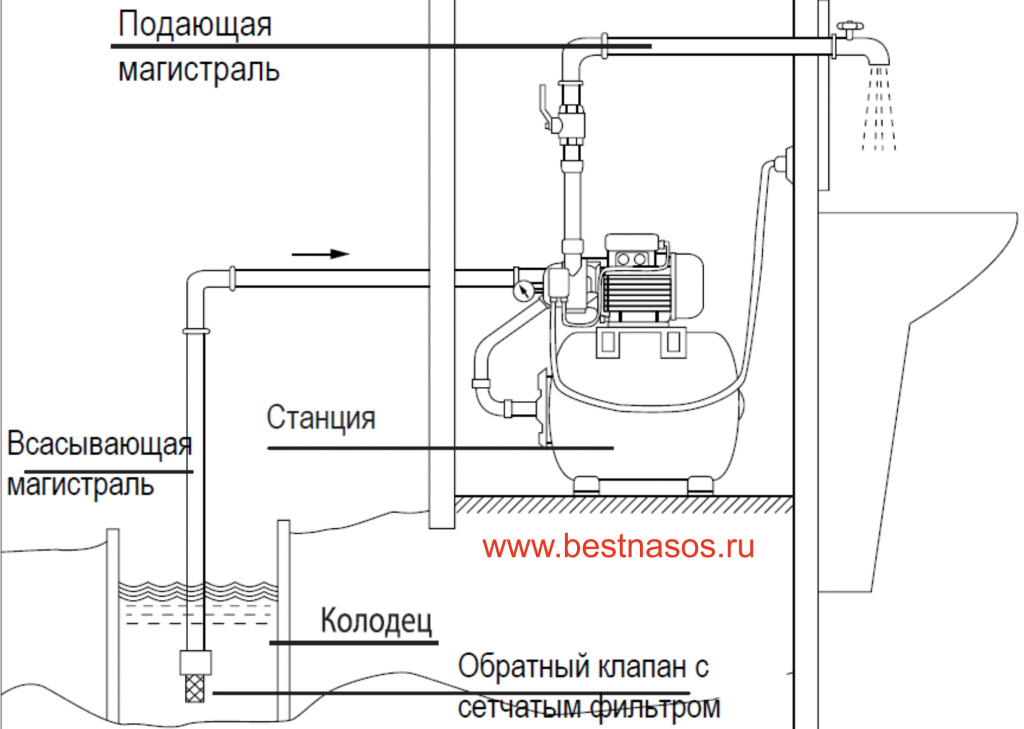

Рис.4. К входному отверстию насоса должен быть установлен обратный клапан, он защитит насос от работы на сухую
