Нюансы выбора правильного люка
При выборе размера ориентируются на такие параметры:
Размеры технической ниши. Проем можно будет немного заложить или расширить, но в целом люк должен соответствовать нише, иначе доступ к оборудованию будет затруднен.
Размеры дверки. Соотношение параметров опорной рамы и самого люка может быть разным. Нужно четко определиться, сколько места потребуется для детального осмотра и ремонта коммуникаций.
Размер плитки. Отделочные материалы для стен обычно покупают заранее, и это облегчает выбор дверки. Плитка должна выступать за поверхность люка на 0.5-0.7 см (а лучше, чтобы максимальный выступ был не больше 5 мм)
Важно также, чтобы каждая плитка была надежно закреплена: более 60% ее площади должно быть расположено на дверце люка. Для просторного санузла можно выбрать распашной люк, а для тесного лучше подойдет сдвижная или откидная модель
Для просторного санузла можно выбрать распашной люк, а для тесного лучше подойдет сдвижная или откидная модель.
Если проем ревизионной ниши расположен на гипсокартонной перегородке или фальшстене, то стоит отдать предпочтение облегченной откидной конструкции на алюминиевой раме.
Отличный вариант – установка модели с газовыми амортизаторами. При покупке следует тщательно проверить комплектацию и убедиться, что в ней предусмотрены пружинные механизмы. Если нет, то придется докупить их отдельно
Есть множество производителей ревизионных люков, продукция которых достойна внимания.
В тройку лучших неизменно входят такие торговые марки:
- «Фантом». Главное преимущество люков этого бренда – мощные надежные петли, которые выдерживают существенные нагрузки. Даже дверцы с тяжелой отделкой не провисают в течение многих лет эксплуатации.
- «Хаммер». Особенность моделей «Хаммер» – высокопрочные рамы. Секрет их качества заключается в особенностях сборки: производитель использует аргонно-дуговую сварку.
- «Слава». Это люки с износостойкой фурнитурой, которая выдерживает практически любой вес отделки. Дверцы моделей можно облицовывать керамической плиткой и даже натуральным камнем. Они не деформируются.
Ассортимент люков-невидимок обширен, и для каждой ревизионной ниши обязательно найдется подходящая модель
Важно не экономить и купить конструкцию с прочной рамой и хорошей фурнитурой
Иногда делают технические ниши больших размеров, например, если необходимо замаскировать за фальшстеной бойлер, распределитель, фильтр, счетчик, коллектор холодной и горячей воды или другое оборудование. Нередко большая ревизионная ниша требуется в туалете или совмещенном санузле для обслуживания канализации. Если найти люк подходящих размеров не удается, то можно прибегнуть к другим способам маскировки коммуникаций.
Рамы двухдверных ревизионных люков изготавливают из прочных материалов. Они должны выдерживать высокие нагрузки. Если размер ниши большой, а дверцу планируют отделывать керамической плиткой, имеет смысл заказать усиленную конструкцию
Если ширина проема превышает 70 см, можно выбрать однодверный люк с прочной рамой и мощным механизмом открывания, но лучше остановиться на двухдверной модели. Чаще всего такие люки оснащаются нажимными или распашными механизмами открывания.
Во втором случае в комплект дополнительно входят ручки-присоски.
Некоторые производители позаботились, чтобы покупатели обязательно увидели инструкцию по установке. Они разместили ее прямо на картоне, в который упакованы модели. Если покупаете двухдверную конструкцию, следует обязательно ознакомиться с технологией ее монтажа
Максимальный размер стандартной двухдверной модели составляет 120 х 160 см, но при необходимости можно заказать еще больший люк. В этом случае следует заранее определиться с размерами каждой из дверок.
Их рассчитывают в зависимости от выбранной плитки: нужно, чтобы при открывании дверцы не цеплялись друг за друга, но при этом были красиво оформлены отделочным материалом.
Двухдверные модели под плитку могут быть оснащены любым механизмом открывания. Самые удобные и надежные дверцы – распашные. Впрочем, расположение ревизионной ниши бывает неудобным для их открывания. Тогда имеет смысл рассмотреть другие варианты
Что касается материалов дверок, то при выборе двухдверных ревизионных люков лучше отдать предпочтение моделям из влагоустойчивой гипсоволокнистой плиты. Вариант гипсокартона не стоит даже рассматривать, т.к. он не выдержит серьезных нагрузок, быстро деформируется и выйдет из строя. Его единственное преимущество – дешевизна.
Облицовка люка
Существуют определенные хитрости, которые используют опытные плиточники, оформляя дверцы нажимных люков:
- Сначала они их дважды грунтуют. Грунтовка обеспечивает лучшую адгезию.
- Пока грунтовка сохнет, мастера открывают дверцу и подвешивают на нее груз, равный грузу будущей облицовки. Такой трюк помогает исключить возможность провисания двери после завершения декоративных работ.
- Перед укладкой кафеля производится блокировка нажимного механизма. Для этих целей используется специальная скоба. Она идет в комплекте изделия.
- Кафель приклеивается к гипсокартонной основе при помощи цементного клея или жидких гвоздей.
- Плитка к дверце клеится таким образом, чтобы будущая облицовка выступала со всех сторон периметра дверцы на 5см.
- Если во время работы в щель между рамой и дверцей попадает плиточный клей, его необходимо сразу удалять оттуда.
- Плитка укладывается по правилам обычной облицовки.
- Затирка швов выполняется спустя сутки после завершения монтажа.
- Для заполнения швов лучше использовать силиконовые герметики.
- Предварительно плитка тщательно чистится от загрязнений, поверхность ее полностью высушивается.
- Опытные мастера советуют вдоль имеющегося шва с обеих его сторон приклеить к плитке молярный скотч. Он поможет сохранить чистоту новой отделки.
- Герметик в пространство шва заполняется специальным клеевым пистолетом.
- Излишки герметика сразу же убираются мокрым пальцем, смоченным в растворе мыльной воды.
- После подобной операции молярный скотч снимается сразу же.
- Люк нельзя открывать после укладки кафеля несколько суток.
После высыхания затирки, находим люк и острым ножом прорезаем швы по периметру крышки. Необходимо постараться сделать это одним движением, не производя большое количество насечек. Сделать одним движением подобную операцию получится, если нож держать под углом в 45 градусов.После этого крышка одним нажимом должна открыться. Остается счистить остатки герметика с крышки.
При самостоятельном монтаже нажимного люка необходимо обращать внимание на небольшие нюансы. Устанавливая лючок, часто пользуйтесь строительным уровнем. Модели небольших размеров устанавливаются целиком, большие люки предварительно разбираются на детали
Если сразу не получается заполнить швы герметиком, можно исправить положение после того, как герметик полностью высохнет. Если есть небольшой строительный опыт, установить нажимной люк самостоятельно будет не так уж и сложно
Модели небольших размеров устанавливаются целиком, большие люки предварительно разбираются на детали. Если сразу не получается заполнить швы герметиком, можно исправить положение после того, как герметик полностью высохнет. Если есть небольшой строительный опыт, установить нажимной люк самостоятельно будет не так уж и сложно.
Как сделать технический люк под кафельную плитку собственными руками
Чтобы дверь приняла закрытое положение, применяют магниты или пружины. От их качества зависит надежность устройства. Открытие происходит при помощи нажатия на кнопку. Когда будет услышан характерный щелчок, ее можно отпустить. Угол открытия можно подвергнуть регулировке. Стоит помнить, что вначале следует выдвинуть на себя дверцу, а затем открывать под нужным углом. Присутствует возможность применения специальных присосок небольшого размера. Закрепление выполняется с лицевой стороны.
Купить люк скрытого монтажа под плитку стоит еще и потому, что эта эффективная система позволяет осуществлять открывание люка без риска повредить плитку.
Монтаж данной конструкции не требует специальных навыков. Для этого выполняются следующие шаги:
- Произвести установку каркаса. Но перед этим изделие надобно примерить, чтобы в дальнейшем избежать ошибок, связанных с габаритами.
- Рама фиксируется с помощью саморезов, предназначенных для металлоконструкций.
- Обшить гипсокартоном каркас. Для этого пригодятся саморезы.
- Выполнить грунтовку.
- Через сутки проверить работу люка и удалить остатки клея.
- Затереть швы. Через пару дней сделать прорези, чтобы изделия свободно открывалось.
Собственноручное производство люка под кафельную плитку не вызовет никаких сложней. Надобно просто следовать данной инструкции:
- В стене проделать пробоину под втулки.
- В фанере закрепить болты.
- Втулки зафиксировать, болты вместе с фанерой следует в них вставить.
- После монтажа люка начать укладку плитки. Швы полностью должны сойтись и стать незаметными.
- Для шпилек надобно просверлить пробоину в стене.
- Самостоятельно выпасть люк не сможет, так как его держат болты. Для открывания рекомендуют применять присоски или специальные крючки.
- Крепление изделия происходит с помощью специальных магнитов.
Один из аргументов в пользу совершения индивидуального заказа на изготовление нажимного люка – получение гарантии от производителя на 12 месяцев.
Не стоит забывать о затирке швов:
- Перед началом применения герметика поверхность чистится и сушится. Малярный скотч клеится со всех сторон шва.
- Пистолетом наносят герметичное средство на шов, распределяют с помощью пальца (перед этим надобно смочить в воде).
- Снять скотч, закрыть его на два, три дня.
- Тонким лезвием прорезается шов. Причем выполняется этого единым движением с каждой стороны.
- Открыть люк, плитку очистить от остатков силикона.
- Если с первого раза не вышло подрезать герметик аккуратно, то надобно открыть дверь и нанести его на плитку, находящуюся на стене. По истечению двух часов закрыть дверь. В местах, где много затирки, подшлифовать абразивной сеткой.
Люки под плитку способны прослужить довольно долго, если соблюдать некоторые рекомендации специалистов, касающиеся выбора и эксплуатации.
При знании требований, которые предъявляются ревизионным люкам, появляется шанс избежать ошибок при покупке. В противном случае возможны капитальные ремонтные работы, которые принесут лишние финансовые траты.

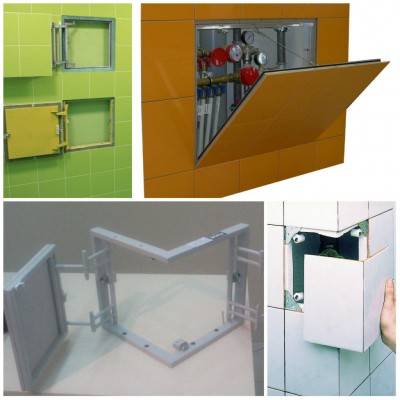

В чем суть люка-невидимки
Пластиковые ревизии уже стали безнадежно устаревшими. Спрятанные люки предлагают функциональность, открытый доступ к коммуникациям и высокую эстетику.
Так что получается целостная картина, а люк не выделяется на фоне остальной облицовки санузла и при этом легко открывается.
Конструкция
Невидимая ревизия состоит из следующих частей:
Рама и дверца из алюминия. Алюминий – легкий и вместе с тем прочный материал. Рама должна быть прочной, чтобы выдержать нагрузку керамической облицовки вместе с плиточным клеем. На дверцу установлена гипсоволоконная панель
Такая панель имеет высокую адгезию с керамической плиткой, она радует влагостойкостью, что немаловажно для ванных комнат и туалета. Усиленная петля, магнитный замок, защелки
В зависимости от принципа работы замка и петель различают несколько типов скрытых ревизий.
Что учитывать при выборе
Выбор люка для плитки обуславливается двумя основными факторами:
- необходимостью обустроить удобный доступ к коммуникациям;
- рисунком и форматом плитки.
Также учитывайте сторону открывания люка. Традиционно ревизии открываются влево или вправо. Посмотрите, не будет ли открытая дверца задевать туалетный бачок, какую-то полочку или касаться облицовки на другой стене. Если туалет узкий, потребуется вертикальное открытие дверцы вверх или вниз.
Облицовка люка
- Стены и дверца люка грунтуются.
- На дверцы средних и маленьких размеров перед началом работ желательно повесить вес, равный весу будущей облицовки на ней. Это нужно, чтобы исключить провисания. На некоторых видах есть специальный нагрузочный болт.
Облицовка дверцы делается под нагрузкой
Нажимной механизм блокируется специальной скобой, которая идёт в комплекте, чтобы во время облицовки плиткой случайно не открыть его.
Плитку можно приклеивать на цементный клей или жидкие гвозди.
Наносим цементный клей с отступом от края, чтобы потом можно было открыть дверцу
Приклеенная плитка на дверцу должна выступать на 5—50 мм со всех сторон. При этом приклеено должно быть не менее половины площади плитки, иначе она отвалится.
Облицовка дверки
Если в щель между дверцой и рамой попадёт плиточный клей, его нужно будет сразу убрать.
Спустя сутки можно проверить, все ли в порядке и удалить излишки клея.
Ревизионный люк на мебельных петлях. Как сделать люк невидимку под плитку своими руками. Фото + видео
В данной статье мы разберем, как же правильно сделать (изготовить) люк невидимку под плитку своими руками . В данной работе помимо инструментов и самого люка невидимки, нам нужно терпение и усидчивость. А также если вы за такую работу не раз не брались, то не помешает помощь друга, брата или соседа. Перед тем как начать работу, я порекомендую почитать несколько раз эту статью, просмотреть фотографии и
Прежде всего, следует оценить свои возможности и соизмерить количество затрачиваемых усилий с важностью результата. Если у вас у вас есть доступ оборудованию для обработки металла, можно попытаться повторить заводскую конструкцию люка, исправив в ней те недостатки, которые вас не устраивали
Скажем, придать дверце нестандартную форму или изменить конструкцию петель для более удобного открывания. Можно, например, совместить ревизионный люк с осветительным прибором. Наличие многочисленных источников света, включая светодиодные, способствуют реализации этой идеи.
Если не хочется долго возиться с конструкцией петель, или отсутствует техническая возможность, можно изготовить простейший люк невидимку ревизионный, используя магнитное крепление. В качестве дверцы в таком случае может выступать даже отдельная плитка, на которую наклеены по краям магниты. Следует только смонтировать в ревизионном проеме металлическую рамку, к которой эти магниты смогут присоединяться. Открывать такой люк невидимку можно с помощью обычной присоски.
Если оба перечисленных варианта не подходят, можно выбрать компромиссный способ – создать конструкцию ревизионного люка невидимки из доступных материалов. Наиболее подходящими из них являются металлический профиль, плита ОСП и мебельная фурнитура – петли и пуш система. Проявив некоторое терпение можно сделать люк невидимку под плитку своими руками, работающий не хуже заводского.
Для начала нужно спланировать месторасположение будущего люка и определить его оптимальные размеры. Располагать будущий люк нужно таким образом, чтобы он не нарушал порядок расположения плитки на стене. Если у вас уже есть готовый проем, он и определит размер дверцы, избавив вас от творческих мук. Если стена, в которой вы создаете люк невидимку, выполнена из гипсокартона, проем следует укрепить с помощью металлического профиля. Если стена построена из кирпича или стеновых блоков, обрамление металлом не является обязательным.
Размер дверцы люка невидимки желательно выбирать так, чтобы он был кратен целому числу плиток, которые на него будут наклеены в дальнейшем. Эстетика – довольно важная составляющая процесса! Когда размер ясен, следует определить количество и местоположение мебельных петель. Тут уж следует положиться на здравый смысл и интуицию. Чем больше – тем крепче, но не переусердствуйте. Для крепления петель в проеме закрепим планку из ОСП. Прикручивать петли к ней следует таким образом, чтобы дверца люка была утоплена в проем на толщину плитки и предполагаемого слоя клея. Для лучшего сцепления клея с люком, на дверцу из ОСП следует наклеить монтажную сетку.
После установки дверцы на место можно приступать к наклейке плитки. Видимо, нет необходимости напоминать, что мы делаем люк невидимку под плитку, и ее расположение не должно быть заметным на фоне стены.
Рассмотрим второй вариант – под покраску
Такие бренды как «Практика» и «ЛюкЛенд» занимаются выпуском люков в ванную на окрашиваемых и на стены, обклеиваемые обоями. Такие люки устанавливают верху стены или в потолки.
Рекомендуется производить работу в материал, выполненный из гипсокартона, но при желании люк встраивают также и в бетонную стену.
- Компания Knauf занимается выпуском такого люка, который устанавливают для покраски, его выбирают по его лучшим качествам, несмотря на высокую цену.
- В продукции находятся нестандартные модели. Такие как лабораторные люки, которые не нужно красить.
- По сравнению с другими компаниями, которые производят обычные конструкции, стоит присмотреться к этому бренду.
Крепление ревизионного люка длинными шурупами
Монтаж люка невидимки под плитку в малозаметном месте (за унитазом, под ванной, в плохо просматриваемом углу), на гипсокартоне, можно выполнить с помощью длинных шурупов. Сделаем это следующим образом.
- На этапе сборки каркаса из металлических профилей под гипсокартон, устанавливаем дополнительные перемычки в месте планируемого ревизионного люка, на которые впоследствии он ляжет. Прикручивая гипсовые панели на каркас, в определенном месте оставляем проем таким образом, чтобы профили для установки дверцы остались открытыми и доступными для выполнения крепежа.
- Из гипсокартона вырезаем дверцу, которая будет меньше оставленного проема на 2-3 миллиметра с каждой стороны, то есть на толщину шва плитки. Забегая вперед отметим, что размер скрытого люка должен быть таковым, чтобы на него наклеилась целая плитка или несколько плиток, без подрезки, чтобы органично влиться в общий порядок рядов. Легче всего добиться такого результата, если предварительно разметить схему укладки декоративной плитки на стену.
- Примеряем вырезанный фрагмент к проему. Если с размерами всё в порядке, подготавливаем кафель. Примеряем его к дверце и делаем на поверхности чертеж, согласно которому будут просверлены отверстия для крепежных шурупов – они должны попасть в металлические профили каркаса. Если смотровое окно небольшое, а его расположение предполагает подрезку плитки, обрезаем ее точно по размеру дверцы при помощи плиткореза или болгарки. Размечаем крепежные отверстия.
- При помощи дрели аккуратно высверливаем отверстия. Их необходимо делать в 2 этапа: сначала просверливаем насквозь отверстие для тела самореза, а потом его немного рассверливаем под больший диаметр – чтобы спрятать головку шурупа. Замачиваем керамику на 7-10 минут в воде. Затем наносим на нее клеевую смесь, распределяя ее при помощи гребешка и склеиваем с основанием. Тщательно удаляем остатки клея с торцов – они должны быть чистыми.
- После высыхания клея прикладываем готовую конструкцию в подготовленный, очищенный от остатков раствора проем и наживляем саморезы. Сначала аккуратно прокрутим их через гипсокартонное основание, а потом уже вкрутим в профиль. Убедившись, что люк занял свое место, зажимаем крепеж.
Работа выполнена. Осталось затереть швы – но об этом немного позже, так как эта процедура одинакова для всех типов установки ревизионных люков под плитку. Аналогичный порядок изготовления дверцы из фанеры или OSB плиты – в зависимости от того, что стало основанием для декоративного слоя.
Устанавливаем ревизионный люк под плитку в сантехнический шкаф
Шаг № 1
Начинаем с сооружения каркаса сантехнического короба, который закроет сливные трубы канализации, счетчики воды, водонагреватель и прочие элементы системы водоснабжения.
Инструкций, как собрать сантехнический короб — множество, поэтому не будем описывать их заново
Основные правила указаны на сайте производителя строительных материалов «KnauF» Обращаем внимание на 4 важных рекомендации, которые имеют отношение к дальнейшей установке люков:
Шаг № 2
Определяем место, где будет установлен ревизионный люк. Необходимо обеспечить удобный доступ для обслуживания и замены счетчиков воды, кранов, фильтров и водонагревателя. Чтобы правильно разместить люк, предлагаем следующий алгоритм:
Частые ошибки
Шаг № 3
После того, как определили расположение люка, строим из алюминиевых профилей каркас, в который он будет установлен. Учитывайте, что его размеры должны быть на 2-5 мм по ширине и высоте больше размера люка, чтобы его легко было вставить.
Шаг № 4
Устанавливаем люк в подготовленный проем и фиксируем с помощью саморезов и монтажной пены. Наружный край рамы устанавливаем в один уровень с профилем и после обшивки каркаса одним слоем гипсокартона, дверца и каркас будут в одной плоскости. Если каркас обшиваете в два слоя, край рамы люка выставляется по плоскости первого листа ГКЛа, после прикручивания второго листа, он будет в плоскости с дверцей люка. Петля люка всегда должна располагаться строго вертикально! Иначе дверца может самопроизвольно открыться, сломать петлю, повредить отделку вокруг люка, или сантехническое оборудование. При нарушении этого правила, люк лишается гарантии.
Шаг № 5
Теперь зашиваем пространство сантехнического шкафа, вокруг проема, листами ГКЛ, или ГВЛВ. Можно изготовить короб и зашить его листами ГКЛа, оставив свободным проем под люк, а уже затем вставить люк и зафиксировать его в проеме.
Шаг № 6
После обшивки гипсокартоном, приступаем к облицовке люка и сантехнического шкафа керамической плиткой. Для наклейки облицовочного материала, производители ГКЛВ и ГКЛ рекомендуют использовать эластичные клеи с высокой адгезией. Три условия, обязательных к исполнению:
Не забудьте, после открытия дверцы, снять груз со внутренней стороны, который повесили перед облицовкой. Лайфак от нашего эксперта:
После укладки плитки, получится вот такой результат. Как видно на фото, остается только затереть межплиточные швы.
Из-за того, что нажимной замок был заблокирован перед облицовкой, открыть люк нажатием не получится. Для первоначального открытия, воспользуйтесь присоской, которая поставляется в комплекте. В случае, если у вас фактурная плитка и вакуумная присоска не фиксируется, есть несколько способов открыть люк:
Открыв люк, необходимо очистить дверцу и раму от излишков высохшего клея, а также замок и петли от пыли. При необходимости, смазать силиконовой смазкой. В противном случае, дверца будет туго открываться, или не будет фиксироваться в закрытом состоянии замком.
Установка люка
Что необходимо для правильной установки потайного люка? Мы рассматриваем вариант, когда люк-невидимка устанавливается в короб, обшитый гипсокартоном. Короб закрывает всю дальнюю стену туалета, за которой скрыты коммуникации.
Провести подготовительные работы, сделать разметку. Перед началом работы определиться с типом люка для плитки и его размерами. Перед началом монтажа каркаса нужно закончить разводку электрики, пайку полипропиленовых труб, прокладку канализации, прочее.
Начинается облицовка помещения, так что все черновые работы заканчиваются. Сделать каркас, который потом обшивается гипсокартоном. Между потолком и полом устанавливаются стояковые профили.
Под короб люка сделать раму из стояковых профилей, ширина которых позволит удобно и надежно закрепить люк. Для этого между вертикально расположенными профилями делаются перемычки. Раскройка профилей осуществляется болгаркой или ножницами по металлу.
В каркас устанавливается люк-невидимка. Рама должна быть заподлицо с гипсокартоном. Лучше немного утопить короб, это потом можно выровнять плиточным клеем. А вот выпирающий люк для плитки будет проблемой.
Чтобы убедиться, что это так прикрутите временные полоски гипсокартона на короб. После прикручивания ревизионного люка, полоски снимаются.
Фиксируется люк к металлическому каркасу с помощью саморезов. Достаточно крепления к двум профилям, но лучше сделать жесткий каркас и крепление с четырех сторон.
Обратите внимание Скрытую ревизию можно устанавливать не только в каркас из профилей, но и в проем из блоков. Проем соответствует размерам люка. Люк должен находиться в одной плоскости со стеной из блоков
Люк должен находиться в одной плоскости со стеной из блоков.
Крепление осуществляется за счет дюбелей, щели запениваются монтажной пеной. Дальше принцип работы идентичный с гипсокартонным вариантом.
Рольставни в туалете
Самый простой способ закрыть трубы в туалете — поставить сантехнические рольставни (рольшторы, роллеты). Этот вариант идеальный, Если вам необходимо закрыть всю заднюю стенку. По бокам устанавливаются направляющие, сверху крепится бобина с планками, на этом все, установка окончена, можно пользоваться.
Рольставни в туалете могут закрывать только часть стены
Минус этого варианта — цена на роллеты. Она кусается. Зато вы в любой момент можете поднять роллет, закрывающий трубы, и можно ремонтировать. Есть еще способ снизить цену — роллет поставить не от пола до потолка, а закрыть им только центральную часть, где находятся все соединения.
Спрятать трубы в туалете можно за рольставнями
Даже если закрывать надо не всю стенку, а только ее часть, можно выстроить стенку из ГКЛ или стеновых пеноблоков и уже к этой стенке крепить рольставни.
