Установка и обвязка котла отопления в частном доме

Схемы обвязки

Чтобы понять, как правильно сделать подключение, обратите внимание на тип котла. Подсоединение одноконтурного и двухконтурного агрегата будет отличаться

Самая простая обвязка не включает насос. В конструкции используются только запорные краны и фильтр. Это экономный подход в финансовом плане, но он не обеспечивает равномерное распределение теплоносителя.

Своими руками проще выполнить подключение с полипропиленом. Трубы из этого материала отличаются дешевизной и простотой установки. К тому же на их стенках не скапливается налет и накипь. Вы сможете собрать контур любой формы, соединения выполняются сгоном «американка». В качестве прокладок используется паронит.

Однотрубная (простая) схема

Инструкция подойдет для одноконтурных котлов «Бош», «Вайлант», «Аристон» и других марок. Конструкция предусматривает одну трубу, которая отходит от корпуса по уровню пола. Батареи подключены последовательно, что снижает эффективность нагрева (тем более связка не включает насос).

Преимущества установки с естественной циркуляцией:

• Простой монтаж.
• Независимость нагрева от наличия электроэнергии (для работы насоса требуется подключение к сети).
• Минимальные затраты на материалы и обустройство.

На картинке ниже изображено подключение уже с насосом и принудительной циркуляцией.

Двухтрубная установка

Как обвязать двухконтурный котел? Он включает подающую линию, которая уходит вверх (стояк) и поворачивает под потолком. Это основная труба, от которой расходится развилка отдельно на каждый радиатор. Отводящая труба располагается у линии пола. Каждая батарея подключена к ней патрубком. Именно такая организация позволяет равномерно распределять теплоноситель, а значит, эффективно отапливать помещение.

В одноэтажных домах можно обустроить систему нагрева с естественной циркуляцией. Но в многоэтажных используется только вариант с насосом. Что понадобится при установке:

• насос (обычно идет в комплекте с котлом);
• распределительный клапан;
• мембранный бак;
• запорная арматура;
• фильтры;
• обратный клапан;
• переходники, тройник.

Особенности обвязки напольного котла

Такие модели как «Будерус», «Бакси» (Baxi), «Лемакс», способны отопить большие площади. Однако для их установки и подключения требуется больше места. Вот какие сложности отмечают пользователи:

• Дорогие комплектующие.
• Сложные схемы рассчитаны на специалистов.
• Дорогое обслуживание.

Обвязка кажется сложнее, потому что напольные агрегаты не включают группу безопасности. Поэтому пользователю приходится самостоятельно монтировать насос циркуляции, расширительный бак.

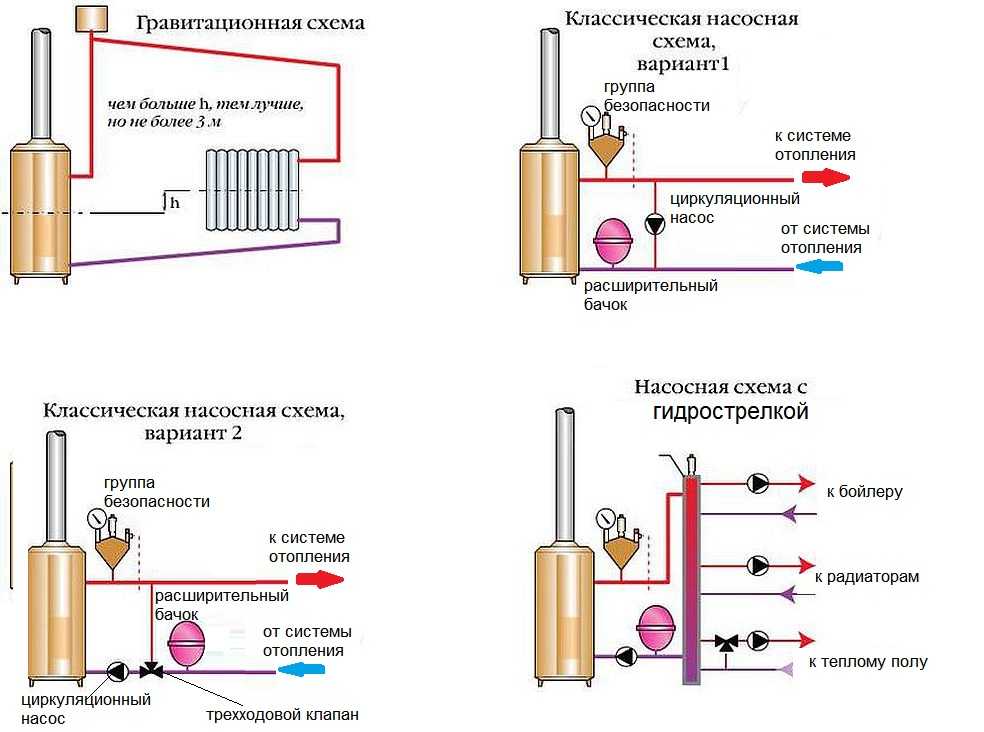

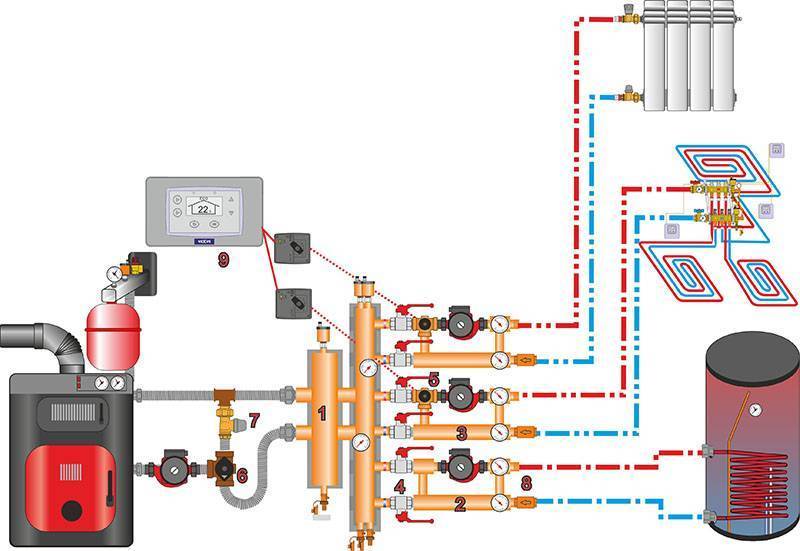

На картинке ниже представлены схемы. Условно они делятся на две группы:

• С перемычкой. В этом месте монтируется насос. Термодатчик находится снаружи (картинка вверху справа).
• С трехходовым клапаном (картинка снизу слева).

Для чего нужна перемычка? В больших контурах низкая температура теплоносителя на обратке приводит к выделению конденсата. С помощью перемычки в холодный трубопровод подмешивается вода из теплого трубопровода, тогда температура стабилизируется. Видео поможет в установке:

Настенная техника

Для обвязки настенного агрегата «Протерм Пантера» в частном доме можно использовать такую схему:

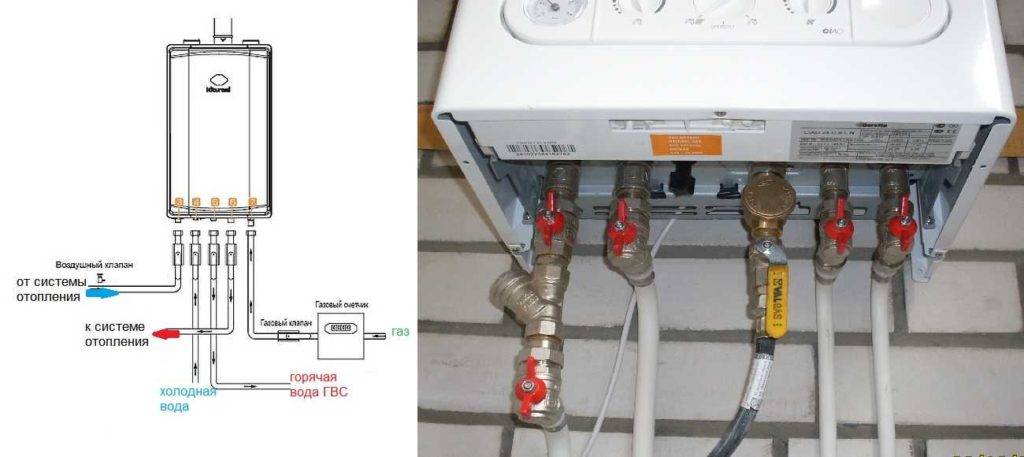

При обвязке используются шаровые вентили и полимерные трубы. Фильтр с обеих сторон оснащен кранами. Так можно перекрыть воду только в этой точке и прочистить фильтр от засора.

Также можно использовать самый простой вариант, как мы описывали выше.

Схема №9

Вот мы и подошли достаточно плавно к главной схеме обвязки твердотопливного котла в системе отопления, которая позволит обвязать и использовать твердотопливный котел максимально грамотно и эффективно. Главное отличие схемы — наличие теплоаккумулятора. Объем теплоаккумулятора для отапливаемой площади дома до 200 квадратных метров будет находиться в пределах от 800 до 2000 литров. Точная цифра зависит от того, как часто вы планируете подходить к котлу, чтобы добавить топливо.

Явное преимущество этой схемы в том, что, используя теплоаккумулятор, тепло можно накапливать в системе и расходовать постепенно, растягивая его на несколько суток при условии, что система настроена и отбалансирована по производимой и потребляемой мощности. Кроме того, тепловой аккумулятор позволяет обеспечить максимальную безопасность работы: при аварийном отключении насосов и вентиляторов котла тепло естественным образом будет уходить из котла в аккумулятор, накапливаться там, предохраняя таким образом котел от перегрева и выкипания.

Есть определенные данные об исследованиях, которые говорят о том, что при использовании твердотопливного котла без теплоаккумулятора его КПД будет в районе 42-44%, а в паре с теплоаккумулятором — КПД может достигать 85%, то есть тех величин, о которых заявляют производители котельного оборудования.

Информация заимствована у Youtube канала Termostar MD. Оригинал видео приложен ниже. Не забудьте подписаться на данный канал, если интересна тема отопления.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Ход установки твердотопливного котла

Несмотря на прогресс в сфере электрификации и газификации страны, есть еще много мест, где эти коммуникации практически отсутствуют. Но даже там, где они есть, многие люди предпочитают устраивать в своих домах автономное отопление и горячее водоснабжение.

Для этого производится установка твердотопливного котла, что позволяет получить тепло и горячую воду в частном доме, коттедже или даче при гораздо меньших эксплуатационных затратах и финансовых вложениях. Выбор этого вида оборудования довольно большой, но все оно имеет достаточно понятные схемы подключения к различным видам отопления.

Требования к помещению и воздухообмену

Для обеспечения нормального воздухообмена в помещении при работе котла, потребуется оборудовать эффективную систему естественной вентиляции, обеспечивающей 3-х кратный часовой воздухообмен комнаты.

При расчете приточной вентиляции к данному показателю добавляют объем воздуха, нужный для процесса горения, величину которого берут из паспортных данных.

Важно позаботиться о вентиляции в помещении с котлом

Основные требования к помещению, где будет установлен котел:

1. Наименьшая высота помещения – 2.0 м, кубатура – 7.5 м3. В случае, когда котлов устанавливаются два и больше, то габариты изменяются соответственно на 2.5 м и 13.5 м3.
2. Не допускается установка отопителей в подвалах, санузлах, ванных комнатах, и коридорах, а также в комнатах без форточек.
3. Стенки котельной обязаны быть защищены огнестойкими материалами либо особыми жаростойкими панелями.
4. Остекление выполняется из соотношения на 10 м3 комнаты – 0.3 м2 окон.
5. В помещении оборудуется контур защитного заземления.
6. Сечение дымохода должно соответствовать мощности котлоагрегата, а по диаметру соответствовать дымовому патрубку, на выходе из котла.
7. Для обслуживания агрегата должны быть свободные проходы: фронт котла – от 1.25 м, по бокам от 0.7 м.
8. При размещении газохода выдерживают максимальное расстояние от вертикального газохода до котла – не более 3.0 м.

Рекомендации по выбору котла

Выбирая для своего дома газовый котел, придется выбирать между настенной и напольной моделью. Тут сложно сделать выбор, у каждого из них есть плюсы и минусы, нужно учитывать в каких условиях будет работать устройство.

Двухконтурные и одноконтурные модели

Это касается настенных приборов, если вы живете в маленьком доме с кухней и одним санузлом, то покупайте двухконтурный котел – он обеспечит вас горячей водой.

Если в доме несколько санузлов, то установите одноконтурный прибор совместно с бойлером косвенного нагрева.

Расход газа

При выборе вы гарантированно поинтересуетесь у продавца: «сколько газа будет расходовать котел на обогрев моего дома». Один продавец назовет цифру 5-6 кубов в сутки, а другой 7-8 кубов. Конечно, вы приобретете тот, который тратит меньше газа.

Ошибка в том, что вы спросили об этом. Никто не может точно сказать какой будет расхода газа. Это зависит не от котла, а от теплопотерь здания. У всех домов они будут свои!

КПД котла

Редкий производитель скажет правду о КПД своей продукции

Важно знать, что у настенных изделий КПД всегда больше, чем у напольных моделей. Потолок этого параметра давно достигнут, и отличатся реальный КПД может только в сотых процентах

Теплообменник из меди или алюминия?

Агрессивная реклама убедила нас не может быть ничего лучше меди. Конечно, это правда, в то же время КПД котла с теплообменником из алюминия через время снижается не более чем на 1%. Но устанавливая алюминиевый теплообменник, изготовитель в самом деле пытается сэкономить.

106 % у конденсационных котлов

Вы можете встретить в магазине конденсационные модели, как утверждают у их очень высокий КПД.

Внимание! Важно понимать – любой котел не способен дать КПД, превышающей 100%

Но изготовители любят говорить о КПД в 106% и больше

По этой причине на эту характеристику не стоит обращать внимание. У всех конденсационных моделей примерно одинаков КПД, он больше, чем у обычных, но не может быть больше 100%

Их стоит приобретать только если у вас работает низкотемпературная отопительная система. К примеру, используются теплые полы. Конденсационная конструкция показывает свои качества и дает экономию только при низкотемпературной работе. В других случаях его работа не отличается от традиционных котлов.

Кроме подходящей мощности, нужно учесть функциональность агрегата. Экономную и комфортную работу прибора обеспечивают несколько функций:

• Регулировка поддерживаемой температуры с учетом погоды. К котлу подключается температурный датчик, расположенный на улице;
• Контроль температуры перемещающегося теплоносителя. На трубопроводе и в помещениях устанавливают специальные датчики;
• Программирование. Может быть реализовано как программами, заложенными в контролере, так и вручную;
• Дорогие газовые котлы могут управляться удаленно через GPS соединение.

Для чего нужна обвязка

Правильная организация отопления в частном доме позволяет равномерно распределить потоки тепла по всей обогреваемой площади

Отопительный котел относится к классу оборудования, применение которого оправдано только при подключении к нему разветвленной сети труб с циркулирующим в них теплоносителем (обвязкой). С точки зрения используемых технических средств в обвязку котла входят следующие составные элементы:

• стальные, алюминиевые и комбинированные радиаторы;
• управляющая ими вентильная арматура;
• устройства контроля состояния теплоносителя (датчики давления и температуры);
• фильтры грубой очистки;
• предохранительные (буферные) клапаны и другое вспомогательное оборудование.

В этот же комплект входит электрический насос – обязательный элемент любой динамической системы.

Особенности подключения двух котлов

Подключение двух котлов в одну систему отопления создает трудность при их совмещении: газовые агрегаты эксплуатируются в закрытой системе, твердотопливные – в открытой. Открытая обвязка ТД котла позволяет нагреть воду до температуры свыше 100 градусов, при критически высоком значении давления (что такое обвязка котла твердотопливного).

Для сброса давления такой котел оснащают расширительным баком открытого типа, а с повышенными температурами справляются, спуская из этого бака часть горячего теплоносителя в канализацию. При использовании открытого бачка неизбежно завоздушивание системы, свободный кислород в теплоносителе приводит к коррозии металлических частей.

Два котла в одной системе – как их правильно подключить?

Есть два варианта:

• последовательная схема подключения двух котлов в одну систему отопления: сочетание открытого (ТД котел) и закрытого (газовый) сектора системы с использованием теплоаккумулятора;
• установка твердотопливного котла параллельно с газовым, с приборами безопасности.

Параллельная система отопления с двумя котлами, газовым и дровяным, оптимальна, например, для коттеджа с большой площадью: каждый агрегат отвечает за свою половину дома.

В этом случае необходим контроллер и возможность каскадного управления. При последовательной схеме подключения газового и твердотопливного котлов в одну систему получается как бы два независимых контура, соединенных теплоаккумулятором (что такое теплоаккумулятор для котлов отопления).

Особенности функционирования котлов отопления

Осуществляя процедуры обвязок ваших котлов, необходимо обращать отдельное внимание на перечень существующих моделей устройств, ведь каждый вид обвязывают по-разному. Следует сказать, что эксплуатация и принцип работы каждого котла напрямую зависит от его вида

Традиционно, выделяются котлы

Следует сказать, что эксплуатация и принцип работы каждого котла напрямую зависит от его вида. Традиционно, выделяются котлы.

Автономного типа. В данных моделях используются разные типы топливного материала (твердое топливо, электроэнергия, газовое топливо, жидкое топливо).

В целом, такие системы обладают полностью автоматическим процессом отопления, при этом они имеют свойство самостоятельно поддерживать оптимальную температуру. Такие котлы отличаются длительным сроком эксплуатации. Чаще всего они монтируются на стены или на пол. Нагрев автоматического котла происходит с помощью специальных горелок, которые прекращают функционировать, как только датчик терморегулятора достиг нужных температур. Обратный процесс происходит тогда, когда температура начинает падать ниже заданных пределов

Следует подчеркнуть, что потребители чаще всего обращают внимание именно на газовые котлы, так как они наиболее эффективны, а процесс оснащения топливом более простой. При этом их конструкции предполагают наличие большого количество элементов, которые обеспечивают полную безопасность

Ручного типа. Стоит отметить, что он отличается ручным процессом оснащения теплоносителя топливом.

• В данном случае применяется лишь твердые виды топливного материала такие как, древесное топливо, торфяное и угольное.
• При этом такие котлы устанавливаются лишь способом напольного монтажа.
• Из названия можно понять, что в конструкциях этих устройств почти полностью отсутствуют элементы автоматизации, что делает их более дешевыми, но и менее эффективными.

Установка агрегата

Если устанавливается котел с открытой топкой, то для агрегата необходимо строить отдельное помещение с хорошей вентиляцией. Модели с закрытой топкой – это более выгодный вариант, их можно устанавливать в доме в любом нежилом помещении, например, на кухне.

Более того, установка агрегата с закрытой топкой позволяет обойтись без устройства классического дымохода, достаточно установить коаксиальный дымоход, который выводится через стену. Такой дымоход намного проще собрать своими руками.

Если монтируется напольный котел, то на месте его установки сооружается небольшой бетонный постамент. Установка настенного агрегата производится на наружной стене здания. Для крепления котла используется специальное крепежное оборудование, которое входит в комплект поставки

Очень важно надежно закрепить котел, от качества крепления зависит безопасность. Основные требования к установке настенного агрегата:

• стена, на которой будет закреплен агрегат, должна быть изготовлена из негорючих материалов;
• расстояние между нижней крышкой агрегата и полом составляет минимум 80 см;
• на расстоянии полуметра от агрегата исключается размещение других приборов, мебели, штор.

Установка с электрическим или газовым агрегатом

В одну систему отопления можно установить два теплогенератора, основной из которых является твердотопливным агрегатом, а дополнительный – котлом, работающим на газе или электричестве. Такой вариант удобен тем, что на ночь можно включать котел, функционирующий в автоматическом режиме. Газ в баллонах неудобно использовать в качестве основного энергоносителя из-за необходимости заботиться о регулярных поставках топлива. Электричество – самый дорогой энергоноситель и выгоднее всего эксплуатировать такой котельный агрегат только по ночам, если в регионе действует система дешевых ночных тарифов.

Как подключить твердотопливный и газовый котлы в одну систему для отопления большого дома? Самый простой вариант – подсоединение двух теплогенераторов параллельно через теплоаккумулятор, который будет дополнительно выполнять функцию гидравлического разделителя.

Газовый котел функционирует в режиме ожидания, пока вода буферной емкости нагревается твердотопливным агрегатом. После прогорания топлива теплоноситель начинает остывать, и как только термодатчик передает соответствующий сигнал контроллеру газового агрегата, тот автоматически включается. При новом запуске твердотопливного теплогенератора происходит обратный процесс – нагрев теплоносителя выше определенной температуры приводит к отключению газовой горелки.

Систему с электрическим котлом в домах большой площади монтируют по аналогичному принципу. Но для небольших частных домов актуален более простой и дешевый вариант подключения ТТ и электрокотла(см. схему).

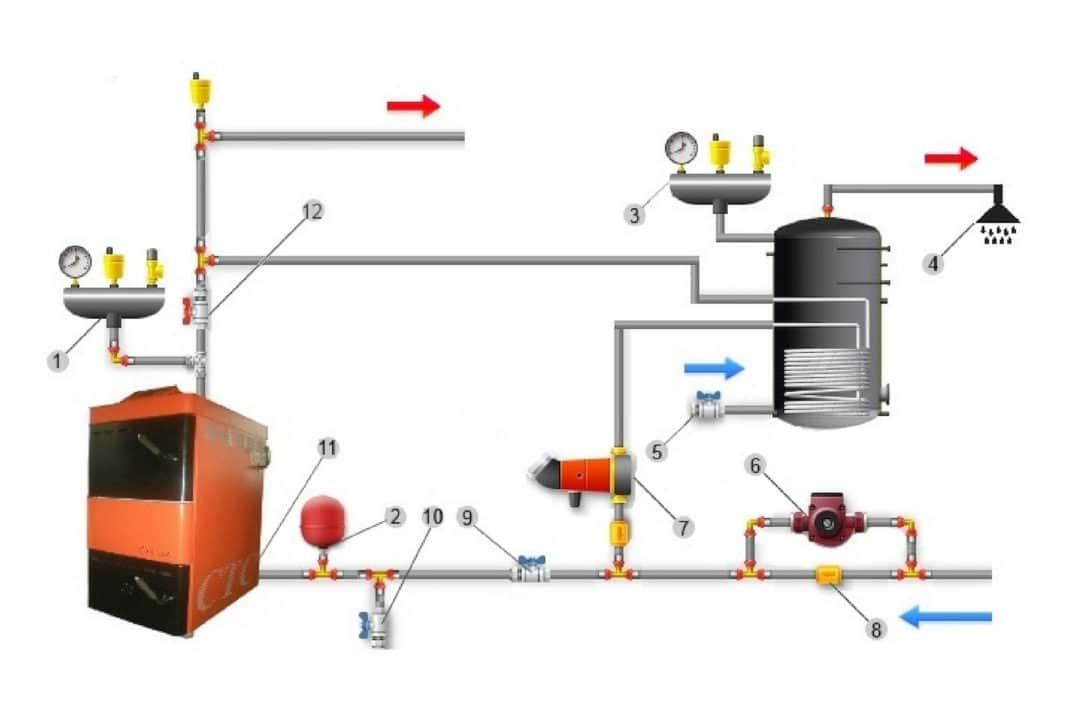

Схема подключения твердотопливного котла и электрокотла

Котельные агрегаты подсоединяются параллельно с установкой обратных клапанов на каждом выходе. Электрический котел снабжен встроенным циркуляционным насосом, который невозможно отключить, поэтому для твердотопливного теплогенератора необходимо подобрать более мощный насос, чтобы ТТ котел имел преимущество перед электрическим при совместном функционировании.

Система дополняется:

• термостатом, который отключает циркуляционный насос ТТ котла при остывании теплоносителя;
• комнатным датчиком температуры, который включает электрический котел, когда температура в помещении падает после прогорания топлива в ТТ агрегате.

Метод первичных и вторичных колец

Как подключить два котла в одну систему, используя минимальное количество электроники? Применение метода первичных и вторичных колец циркуляции позволяет выполнить совместную обвязку ТТ агрегата и электрокотла. Гидравлическое разделение потоков осуществляется без установки гидрострелки.

Вариант подлючения двух видов котлов к одной системе отопления

Оба котла, бойлер ГВС, а также все отопительные контуры, подключаются и подающим и обратным трубопроводом к единому циркуляционному кольцу – они является первичным. Минимальный перепад давлений обеспечивается за счет небольшого расстояния между каждой парой подключения (не более 300 мм). Напор насоса, установленного на главном контуре, обеспечивает движение теплоносителя по первичному кольцу, при этом на интенсивность потока не влияют насосы вторичных контуров (к которым подсоединены потребители тепла).

Чтобы система исправно функционировала, требуется выполнить сложные гидравлические расчеты и подобрать оптимальный диаметр трубопроводов для всех контуров

Также важно рассчитать производительность насосов. Реальная производительность насосного агрегата на главном контуре должен превышать расход теплоносителя на самом «объемном» вторичном контуре. Оба котла оснащаются отключающими термостатами, чтобы они могли работать, замещая друг друга

Оба котла оснащаются отключающими термостатами, чтобы они могли работать, замещая друг друга.

Система отопления твердотопливным котлом

Теплогенераторы этого типа работают на:

• дровах;
• торфе;
• брикетах;
• угле.

Загрузка и розжиг топлива производятся вручную.

Особенности системы

Сложность обвязки обусловлена спецификой работы твердотопливного котла:

1. Тепловой инерционностью. В отличие от газового и жидкотопливного, прибор нельзя быстро потушить. Даже при закрытой воздушной заслонке дрова продолжают какое-то время гореть, выделяя большое количество тепла. Это повышает вероятность перегрева рабочей среды и, как следствие, ее закипания и резкого роста давления в системе. Обвязку дополняют охлаждающим змеевиком, аварийным контуром и другими элементами для экстренного сброса тепла.
2. Зависимостью КПД от производительности. Максимальная эффективность наблюдается только в режиме номинальной мощности. Если котел притушить, прикрыв воздушную заслонку, сгорание топлива становится неполным. Это приводит к падению КПД и увеличению количества сажи в выхлопе. В систему интегрируют теплоаккумулятор, накапливающий производимую котлом энергию и порциями отдающий ее отопительному контуру.
3. Высокой концентрацией серы и других элементов в дымовых газах, обусловленной составом твердого топлива. При конденсации пара в выхлопе вода реагирует с примесями и превращается в агрессивный кислотный коктейль. По этой причине нужно предотвратить поступление в теплообменник рабочей среды с температурой ниже +50…+55°С, иначе его стенки вскоре будут разрушены. Применяют смесительный узел, при необходимости добавляющий горячую воду из «подачи» в «обратку».

Сложность обвязки обусловлена зависимостью КПД от производительности.

Требования к месту установки котла

Теплогенератор на твердом топливе нельзя располагать в жилых комнатах, ванной или кухне.

Для него выделяют отдельное техническое помещение, соответствующее таким требованиям:

• наличие 1 входа шириной от 80 см;
• объем – от 15 м³ + 0,2 м³ на каждый кВт производительности, но не менее 7 м³;
• высота потолка – от 2,5 м;
• приточно-вытяжная вентиляция должна обеспечивать 3-кратный воздухообмен и поступление кислорода, необходимого для сгорания топлива;
• предел огнестойкости стен, перегородок и перекрытий – 0,75 часа.

В котельной держат средства пожаротушения. Не допускается наличие над ней помещения или чердака.

Вентиляционные отверстия располагают:

• приточное – не выше 50 см от пола;
• вытяжное – не ниже 40 см от потолка.

Преимущества системы отопления

Обогрев твердым горючим имеет следующие достоинства:

1. Независимость от внешних источников энергии. Некоторые модели автономны на 100%, т. к. не нуждаются и в электричестве.
2. Низкую стоимость горючего: 1 кВт*ч от сжигания дров обходится в 0,9 руб., угля – в 1,6 руб., тогда как от сжиженного газа и солярового масла – в 2,5 и 2,8 руб. соответственно. В ряде регионов хворост и валежник можно раздобыть бесплатно.
3. Функциональность. Многие отопители оснащаются варочной поверхностью.
4. Безопасность. Твердое топливо не взрывается, как газ.
5. Комфорт. В отличие от дизельных, котлы на дровах и угле не издают неприятного запаха.

Обогрев твердым горючим обеспечивает безопасность и комфорт.

В условиях отсутствия централизованного газоснабжения такие установки наиболее популярны.

Недостатки

К отрицательным сторонам системы относятся:

Низкая степень автоматизации. Затруднена регулировка температуры теплоносителя; каждые 4-5 часов требуется подкладывать топливо.
Грязный выхлоп. Нужно регулярно очищать дымоход и теплообменник от сажи.
Сложная обвязка. Наличие теплоаккумулятора, аварийного контура и прочих элементов приводит к удорожанию системы и увеличению объема монтажных работ.
Пожароопасность

Из-за риска воспламенения сажи, попадания искр на строительные конструкции и выхода огня при обратной тяге требуется соблюдать меры предосторожности.

Некоторые недостатки в меньшей степени проявляются в котлах длительного горения.

Особенности подключения

Двухконтурный котел не нужно проектировать совместно с системой естественной циркуляции — после того, как заканчивается нагрев теплоносителя, его движение прекратится в короткие сроки. Повторный нагрев осуществляется достаточно продолжительный период времени, и, как следствие, — неравномерное распределение тепла в радиаторе. Однако, в комплектацию многих моделей входят циркуляционные насосы.

Традиционный вариант обвязки котлов с двумя контурами выглядит следующим образом. Горячая вода поднимается в подающий трубопровод, который охватывает дом вверху. Затем теплоноситель протекает по подключенным стоякам с приборами обогрева, не размыкающим стояк полностью.

В комплектацию радиаторов входят перемычка и дроссель, которые отвечают за функции регулировки тепла. На второй линии подводки необходим отсекающий вентиль. Воздухоотводчик монтируется в верхней части контура расширительного бака. По нижнему подключению системы теплоносителя движется в обратном направлении. Достоинство подобной схемы состоит в возможности работы в режиме естественной циркуляции.

Открытая система с принудительной циркуляцией

Открытая система с насосом.

Элементы

Разгонный коллектор в этом случае по понятным причинам не нужен. Его функции выполняет циркуляционный насос.

При выборе насоса стоит обратить внимание на его производительность. Она подбирается в зависимости от тепловой нагрузки на контур (читай — от мощности котла) по следующей таблице:

Тепловая нагрузка, КВт	Производительность, м3/час при скорости потока 0,6 м/с
6	0,25
8	0,35
16	0,7
24	1
40	1,6

Параметры некоторых циркуляционных насосов.

Схема

Циркуляционный насос устанавливается, как правило, перед котлом по ходу движения теплоносителя: на этом участке контура температура теплоносителя минимальна.

Незначительное изменение конфигурации контура позволит работать ему как с принудительной, так и с естественной циркуляцией:

• Насос врезается не в разрыв розлива, а параллельно его участку;
• Между врезками ставится шаровый кран или обратный клапан с минимальным гидравлическим сопротивлением (как правило, шариковый).

Врезка насоса в розлив гравитационной системы.

При работе насоса байпас между врезками перекрыт. При прекращении подачи питания кран или обратный клапан открываются, и отопительная система продолжает работу в качестве гравитационной.
