Монтаж кондиционеров и сопровождающая документация, требования к проектированию и монтажу

Бытовые системы кондиционирования

В зависимости от набора функций и места установки выделяют следующие кондиционеры бытового назначения:

неинверторные агрегаты включают и отключают автономно, поэтому расходы электроэнергии существенные;
приборы инверторного типа имеют плавную регулировку и работают по принципу инверторного переменного напряжения.

Агрегат состоит из внешнего и внутреннего блока. В наружный блок посредством вентилятора попадает воздух, который охлаждает теплообменник с целью охлаждения фреона. Насос сжимает хладагент и подает его по трубам. В инверторных моделях управляющая плата расположена во внутреннем блоке, а в неинверторных – во внешнем. В моделях с подогревом есть четырехходовой поршень. Оба блок соединены между собой медными трубками.

Если все уже надоело и не знаете во что, еще поиграть, то можно попробовать скачать игровые автоматы 1xBet и насладиться новыми впечатлениями с популярной БК.

Внутренний блок имеет пластиковую решетку, через которую циркулирует воздух. За ней стоит полимерная сетка – фильтр грубой очистки. Еще есть комплекс фильтров тонкой очистки. Для циркуляции воздуха в приборе установлен вентилятор. Вертикально расположенные жалюзи контролируют направление потока воздуха.

Проверка давления и герметизации

Перед процессом закачки фреона обязательно проверьте дренаж. Для этого сняв фильтр, заливаете чистую воду на испаритель внутреннего блока, как бы имитируя образование конденсата.

Если дренаж выполнен правильно, то вода будет свободно выходить через трубку и не переливаться за край внутреннего поддона.

Также перед открыванием портов фреоновой магистрали желательно проверить давление в системе. Производитель, как правило, заправляет хладогента на 5 метров трассы, и сообщает об этом на шильдике наружного блока.

Однако попадаются и полупустые экземпляры (экономят фреон).

Далее проверяется герметичность всех соединений. Суперпрофессионалы за соответствующую цену делают это азотом, под давлением 38 бар. Но готовы ли вы платить деньги за такое качество?

При стандартном варианте, после отсоединения вакуумного насоса, просто выпускают в трассу некоторое количество хладогента (5-7 бар) и запоминают значение давления.

Выжидают минут 20 и проверяют, не изменились ли показания. При положительном результате, используя шестигранники, полностью открываются сервисные краны кондиционера и запускается весь фреон в магистраль.

Далее подаете на кондиционер напряжение и испытываете его во всех режимах. При охлаждении измеряете температуру поверхности испарителя пирометром, а лучше всего контактным термометром.

После выхода на рабочий режим она должна быть не менее +6С. Если температура выше, возможно потребуется дополнительная зарядка фреоном.

При этом больше используется полная перезаправка системы, а не просто его дозаправка, ввиду сложности процесса.

Если все этапы монтажа пройдены без замечаний, можете наслаждаться прохладой и считать, что ваш кондиционер установлен правильно.

Этапы монтажа двухблочной системы

Чтобы система работала без проблем, нужно правильно выполнить все этапы монтажа.

1. Монтаж начинайте с разметки под монтажную панель внутреннего блока сплит-системы. К намеченному условному прямоугольнику — месту посадки внутреннего блока, нужно приложить монтажную планку или монтажную панель, выровнять их с помощью уровня и наметить места сверления. После этого следует сверлом Ø 8 мм высверлить отверстия глубиной не менее 32 мм, забить в них дюбели, приложить к стене монтажную панель, снова проверить правильность монтажа уровнем и закрепить металлическую основу саморезами с пресс-шайбой.

Длина бура берется в зависимости от толщины стен, диаметр бура (~ 45 мм) должен соответствовать сечению для прохода коммуникаций. Просверлите отверстие и вставьте гибкую трубку для защиты стен и трубок.

3. Далее позаботьтесь о страховочных ремнях: работа переходит на наружную стену. Нужно закрепить кронштейны для установки наружного блока. Для этого нанесите разметку под крепления и высверлите отверстия для болтов длиной не менее 100 мм с дюбелем под сверло Ø 12 мм. Приложите кронштейны к месту монтажа и закрепите их болтами.

Установив наружный блок на кронштейны, зафиксируйте его при помощи болтов Ø 8–10 мм с гайкой и шайбой.

4. Замерьте длину фреоновой магистрали. Для этого прикладываем рулетку к внутреннему блоку и пропускаем её через образованный канал коммуникаций к месту подсоединения на внешнем блоке, оставляя запас не менее 10 см. Отрежьте труборезом медную трубку необходимой длины, обработайте её от заусенцев римером, установите конусную гайку и завальцуйте на самом крае.

Края трубок до самого соединения должны быть заглушены изолентой.

5. Отщёлкнув переднюю крышку внутреннего блока кондиционера, открутите заглушку для подключения кабеля, соединяющего внутренний и наружный блоки. Подав кабель через монтажное отверстие, подключите провода к индивидуальным клеммам по схеме, которая изображена рядом с клеммной коробкой (или в паспорте кондиционера). Соберите всё в обратной последовательности.

Внимание! Внутрь не должны попадать пыль и грязь: это может спровоцировать замыкание и возгорание

Обмотайте магистраль, используя виниловую изоляцию.

Проведите объединённую магистраль сквозь отверстие в стене. Старайтесь не слишком сильно и не слишком часто изгибать трубки. Под соединительной трассой прокладывается дренажная трубка таким образом, чтобы не было застоя конденсата или обратного тока — направление «только вниз». Установите внутренний блок на монтажную панель на стене. Убедитесь, что блок прочно и надёжно сел на крепление и выставлен строго горизонтально.

Аналогично подключите магистраль и электрический кабель к наружному блоку кондиционера.

7. Используя вакуум-насос, произведите заполнение фреоновой магистрали в течение 15 минут. Для этого соедините гибким шлангом сервисный насос с вакуум-насосом с помощью четырёхходового клапана, с которого нужно снять крышку.

При достижении заданных значений разрежения отключите вакуум-насос, откройте на 1/4 клапан на 10 с и проверьте трассу на герметичность с помощью мыльного раствора в местах соединений. Отсоедините шланг вакуум-насоса от системы.

Если длина магистрали превышает 7 м, придётся выполнить дозаполнение контура фреоном.

Внимание! Убедитесь, что все элементы соединены надёжно, иначе возможна утечка жидкости!

8. Изолируйте все коммуникации на улице виниловой лентой, закрепив пластиковыми хомутами. Используя шестигранный ключ, откройте сервисные краны на наружном блоке кондиционера и запустите фреон в магистраль. Установите крышку наружного блока кондиционера, закрепив её винтами. Выровняйте с уклоном вниз дренажную трубку и закрепите её к кронштейну с помощью пластиковых хомутов.

Внимание! В реверсивных моделях дренажный патрубок вставляется в наружный блок через отверстие в нижней панели, после чего подключается к линии отвода конденсата

Заделайте отверстие в стене, зафиксируйте и закройте все коммуникации в помещении и на улице декоративным коробом и включите кондиционер в розетку. Проверьте, как работает пульт, прислушайтесь к шумам. Если всё нормально — вы установили свой кондиционер.

рмнт.ру

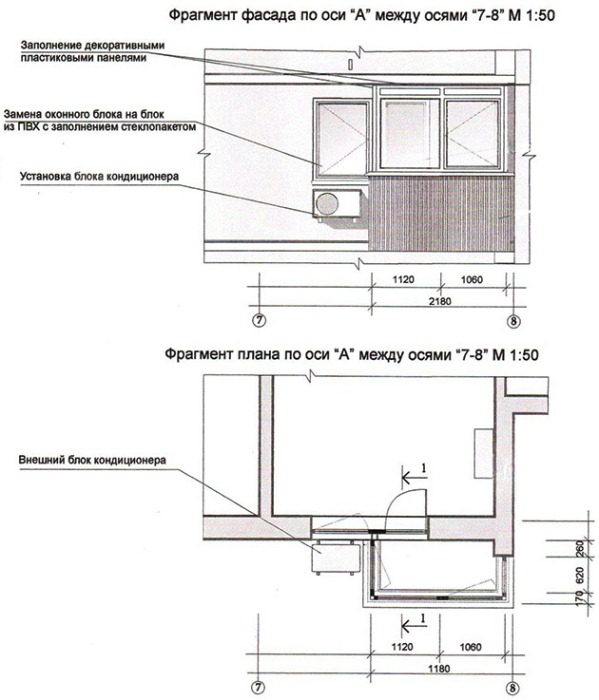

Этапы проектирования системы

Проектирование кондиционирования на производственных и общественных объектах стоит доверить квалифицированным специалистам. От правильности разработки проекта зависит эффективность и производительность будущей установки.

На начальном этапе проектировщики изучают объект. Обязательно составляют план кондиционирования.

При этом учитывают внутренние и внешние тепловые воздействия, а именно:

наличие в помещении нагретых жидкостей, веществ или материалов;
поступление тепла с улицы в теплый сезон;
выделение тепловой энергии рабочим оборудованием в производственных помещениях;
тепло, которое выделяет человек в процессе жизнедеятельности;
воздействие солнечных лучей;
нагревание воздуха отопительными приборами и светильниками.

Летом все источники тепловой энергии нужно нейтрализовать, а зимой учитывать их при планировании нагрузок на оборудование кондиционирования.

Процесс проектирования делится на несколько этапов:

Определение нормального воздухообмена в каждом помещении.
Выявление источников тепловой энергии.
Составление перечня дополнительных требований к системе кондиционирования.
Подбор проекта с учетом условий эксплуатации здания.
Несколько вариантов экономического обоснования проектных решений.
Сверка проекта с первоначальными требованиями.
Детальная разработка проекта.
Согласование проектной документации.

После согласования с заказчиком проект передают в руки монтажников, которые произведут установку и подключение оборудования кондиционирования.

Соединение блоков между собой

Последовательность действий следующая:

Дренаж – к началу дренажа подсоединяют трубку, фиксируют хомутами для надежности.
Циркуляция фреона – вначале трубки подсоединяют к внутреннему блоку. Для этого следует послабить гайки и открутить их, после чего завальцевать.
Вальцевание – самый важный момент, от которого полностью зависит работа кондиционера. Чем более аккуратно будет выполнена работа, тем герметичнее система циркуляции хладагента будет в целом.
Подключение – развальцованные трубки подсоединяют к выходам, после чего деформируют медь, обеспечивая высшую степень герметизации. Применение подмоток и различного рода герметиков не рекомендуется.

После того, как все работы выполнены, можно заполнять систему. Первые 10-15 минут кондиционер работает в тестовом режиме. Если нет сбоев в работе и охлаждение соответствует норме, то отверстие в стене закрывают, а сам прибор подстраивают под нужды помещения.

Какие же работы включает в себя монтаж кондиционера?

Для начала нужно проложить автономную электропроводку и установить на щитке отдельный автомат. При подключении к существующей проводке есть опасность, что она не выдержит дополнительной нагрузки, особенно, если речь идет о старых домах.

Монтаж внешнего блока

Следующий шаг – монтаж внешнего блока. Для этого в стене просверливаются отверстия и закрепляются кронштейны. Такие крепежи должны быть надежными и иметь значительный запас прочности, позволяющий воспринимать нагрузки в несколько раз большие, чем вес блока. Для установки блока можно использовать лестницу, если высота его расположения не выше 4 этажей. Начиная с 5-го этажа, работы должны проводиться промышленными альпинистами. При установке блока на первом этаже он должен располагаться на высоте 2 м и защищаться решеткой. Расстояния между внутренним и внешним блоками должно быть в пределах 7-30 м по горизонтали и 3-20 м по вертикали, что зависит от каждого конкретного случая и модели кондиционера.

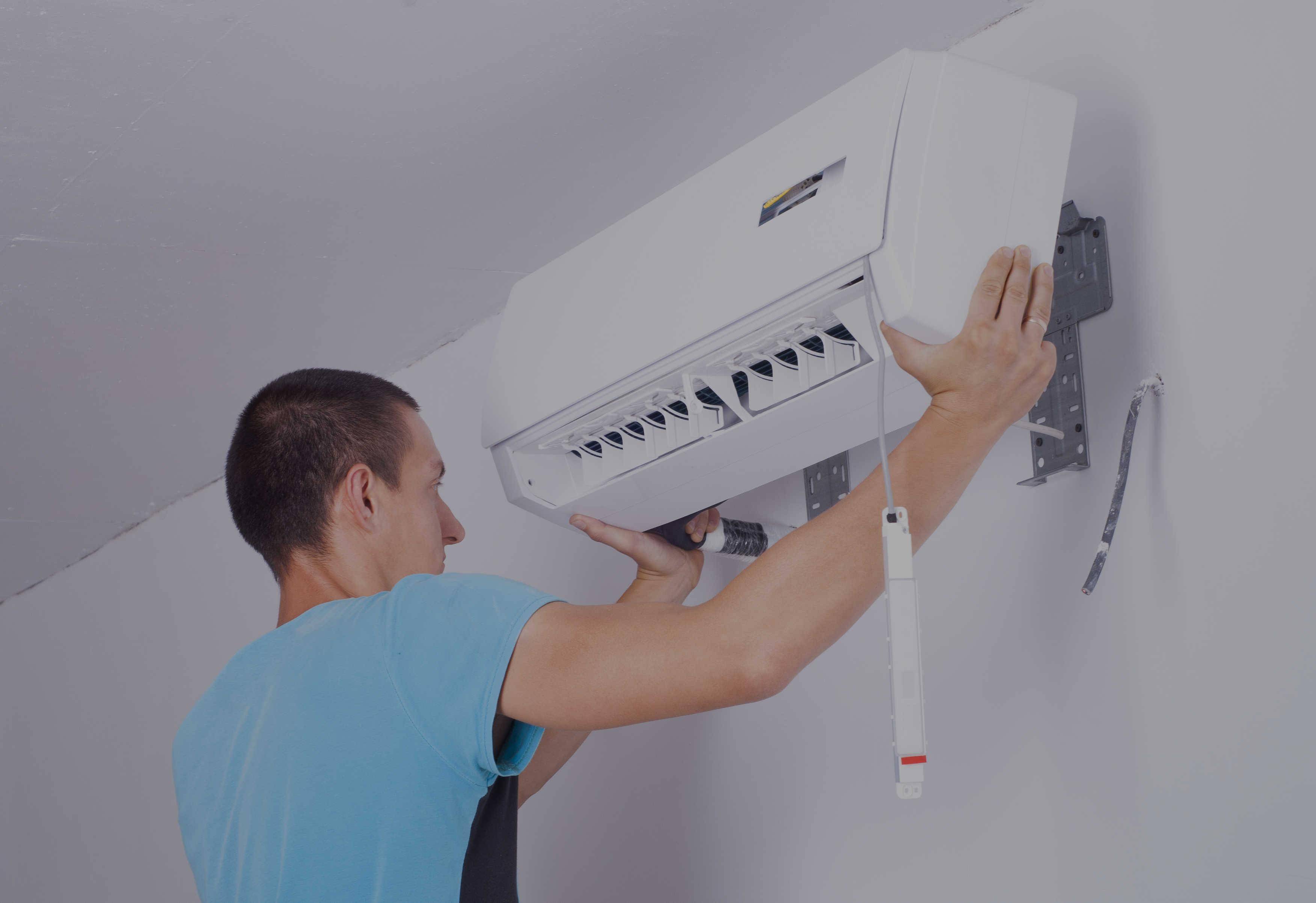

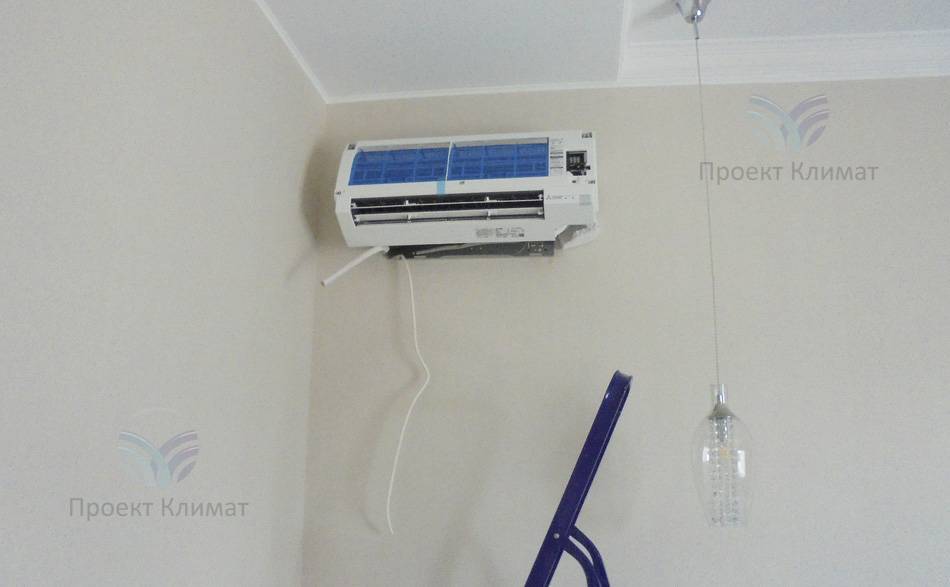

Монтаж внутреннего блока

Для крепления внутреннего блока к стене или потолку крепятся кронштейны с помощью металлических шурупов. После того, как блок закрепится на своем месте, обязательно нужно проверить прочность крепления: он не должен вибрировать и шататься при включении системы. Напольная модель в дополнительном креплении не нуждается – ее просто устанавливают на пол

Обратите внимание на то, что после монтажа и запуска системы перемещать блок нельзя. Блок должен быть установлен строго горизонтально, без наклонов, чтобы образующийся в нем конденсат накапливался в отведенной для него емкости, а не выливался наружу

Внутренний блок должен располагаться вдали от радиаторов отопления, а воздух, выходящий из него, не должен обдувать шторы и стены. Минимальное расстояние от блока до препятствия (стены, мебели) должно быть не меньше 3 м, в противном случае воздух будет отталкиваться от препятствия, возвращаясь обратно и создавая при этом иллюзию равномерного охлаждения (обогрева) всей комнаты. Датчики, реагируя на показатели температуры воздуха, будут автоматически выключать кондиционер.

Монтаж труб и электропроводки

Одним из наиболее трудоемких процессов при монтаже кондиционера является прокладывание скрытой магистрали путем штробления стен. Это необходимо для того, чтобы скрыть проложенные коммуникации: трубы и электропроводку. В зависимости от взаимного расположения блоков системы штробы могут иметь разную длину, но в любом случае это довольно трудоемкий и длительный процесс. Штробление можно заменить прокладкой коммуникаций в коробе, что часто практикуется в помещениях, где уже сделан ремонт и нет возможности пробивать желоба в стенах.

Блоки соединяются между собой 2-мя медными трубками, по которым будет проходить хладагент, и проводкой. Соединение проводится с использованием специальных соединительных фитингов. В отверстие в стене диаметром 5-6 см устанавливается полая трубка (гидроизоляционный стакан) и соединительный шланг.

Отдельная штроба выполняется для дренажной трубы. Если делать все по правилам, дренажная трубка должна соединятся с системой канализации, поэтому перед ее подключением нужно перекрыть воду в помещении. В канализационной трубе просверливается отверстие для соединения трубки с сифоном. Сифон, заполненный водой, служит преградой для выхода неприятных запахов из канализации. Дренажная трубка должна подводиться под наклоном 5-10 мм, чтобы вода стекала под действием силы тяжести. Если такой наклон выполнить не получается, придется использовать специальный насос. Подобные работы проводятся нечасто – намного проще и дешевле вывести дренажную трубку за окно, при чем вода будет просто стекать на улицу.

Завершающий этап монтажа

https://youtube.com/watch?v=ZSAR1ZiJuaI

Последний этап установки – уборка мусора, что особенно актуально после прокладки скрытых магистралей путем штробления стен. Если установку проводили специалисты, уборка также входит в их обязанности, для чего у них есть специальное оборудование. Оплачивать их услуги дополнительно не нужно – все входит в оплату монтажных работ. Если же установку Вы проводили самостоятельно, Вам придется хорошенько потрудиться, чтобы убрать весь строительный мусор.

Требования к месту установки кондиционера

При установке кондиционера необходимо учесть ряд требований к его месту установки, которые обеспечат эффективную работу и безопасность системы. Вот некоторые из этих требований:

Место установки должно быть устойчивым и надежным, чтобы кондиционер не мог свалиться или падать.
Обеспечьте достаточное пространство вокруг кондиционера для свободного доступа и обслуживания.
Устанавливайте кондиционер на безопасном расстоянии от воздуховодов, вентиляционных отверстий, электрических цепей и других потенциальных источников помех.
Ориентируйтесь на принцип работы кондиционера, размещая его таким образом, чтобы воздух равномерно распределялся по всему помещению.
Установите кондиционер на надежное крепление, которое выдержит его вес и вибрации при работе.
Предусмотрите возможность отвода конденсата, который образуется в процессе работы системы. Учтите, что отвод должен быть безопасным и не создавать проблем слива воды.

Важно помнить, что эти требования могут различаться в зависимости от модели и типа кондиционера, поэтому обратитесь к руководству по установке, чтобы убедиться, что соблюдены все необходимые требования и ограничения

Этапы монтажа двухблочной системы

Чтобы система работала без проблем, нужно правильно выполнить все этапы монтажа.

1. Монтаж начинайте с разметки под монтажную панель внутреннего блока сплит-системы. К намеченному условному прямоугольнику — месту посадки внутреннего блока, нужно приложить монтажную планку или монтажную панель, выровнять их с помощью уровня и наметить места сверления. После этого следует сверлом Ø 8 мм высверлить отверстия глубиной не менее 32 мм, забить в них дюбели, приложить к стене монтажную панель, снова проверить правильность монтажа уровнем и закрепить металлическую основу саморезами с пресс-шайбой.

Длина бура берется в зависимости от толщины стен, диаметр бура (~ 45 мм) должен соответствовать сечению для прохода коммуникаций. Просверлите отверстие и вставьте гибкую трубку для защиты стен и трубок.

3. Далее позаботьтесь о страховочных ремнях: работа переходит на наружную стену. Нужно закрепить кронштейны для установки наружного блока. Для этого нанесите разметку под крепления и высверлите отверстия для болтов длиной не менее 100 мм с дюбелем под сверло Ø 12 мм. Приложите кронштейны к месту монтажа и закрепите их болтами.

Установив наружный блок на кронштейны, зафиксируйте его при помощи болтов Ø 8–10 мм с гайкой и шайбой.

4. Замерьте длину фреоновой магистрали. Для этого прикладываем рулетку к внутреннему блоку и пропускаем её через образованный канал коммуникаций к месту подсоединения на внешнем блоке, оставляя запас не менее 10 см. Отрежьте труборезом медную трубку необходимой длины, обработайте её от заусенцев римером, установите конусную гайку и завальцуйте на самом крае.
