Установка и выбор воздуховода для вытяжки на кухне

Особенности обустройства

Независимо от типа вентиляции, она состоит из двух элементов:

Трубы выполняют задачу обеспечения циркуляции воздуха, которая создается за счет разницы давлений снаружи и внутри здания.

Вертикальные (вытяжные) трубы не должны иметь горизонтальных ответвлений . Если таковые создаются, то они должны входить в расчет общей производительности системы.

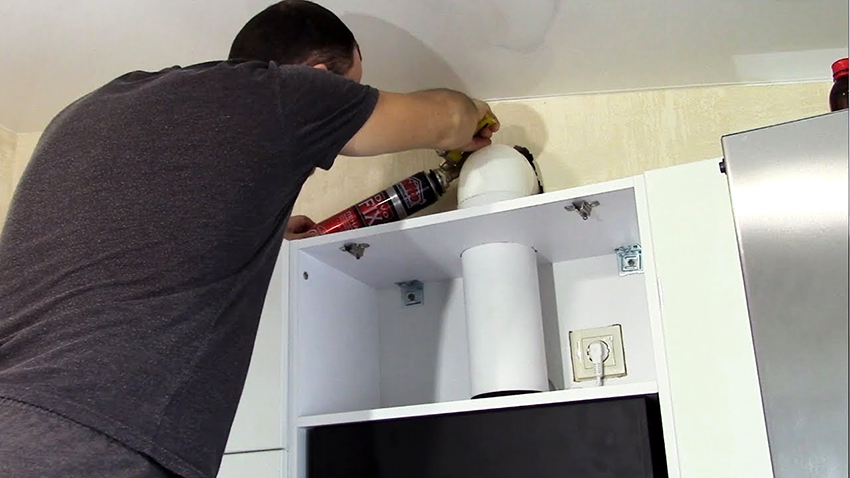

Пластиковые детали должны герметично примыкать друг к другу . Все щели промазывают герметиком.

В трудных местах допускается использование гофров . Но часто их использовать не рекомендуется, так как у них низкие аэродинамические свойства. Гофры применяются без запаса, чтобы в процессе использования не изменялось сечение (влияет на общее сопротивление).
Пластмассовые детали монтируются после предварительной очистки места установки от пыли. Все соединения обрабатываются антистатиком, чтобы мелкие частицы не забивали свободное пространство.
При закупке материала надо рассчитывать на некоторый запас — как самих труб, так и крепежей. Весьма вероятно, что во время строительства некоторые участки надо будет дополнительно укреплять.

Трубы для вытяжек: советы и рекомендации по выбору

Выбирая трубы для воздуховода, большинство потребителей в первую очередь руководствуются эстетическими соображениями, что вполне оправдано. Поэтому перед покупкой рекомендуется определить, каким именно образом будет вмонтирован короб: снаружи или за мебелью, за фальшстеной или над подвесным потолком.

Блестящая гофра-труба однозначно очень портит интерьер кухни, поэтому если речь идет об открытом расположении, то чаще всего выбирают гладкие трубы из пластика, которые можно покрасить в цвет, соответствующий дизайну потолка или стен. Наиболее красиво вписывается в открытый интерьер прямоугольная или квадратная труба для кухни. Круглая вытяжка – менее удачный вариант в эстетическом плане, но она создает минимальное сопротивление воздушному потоку, минимизируя шум.

Статья по теме:

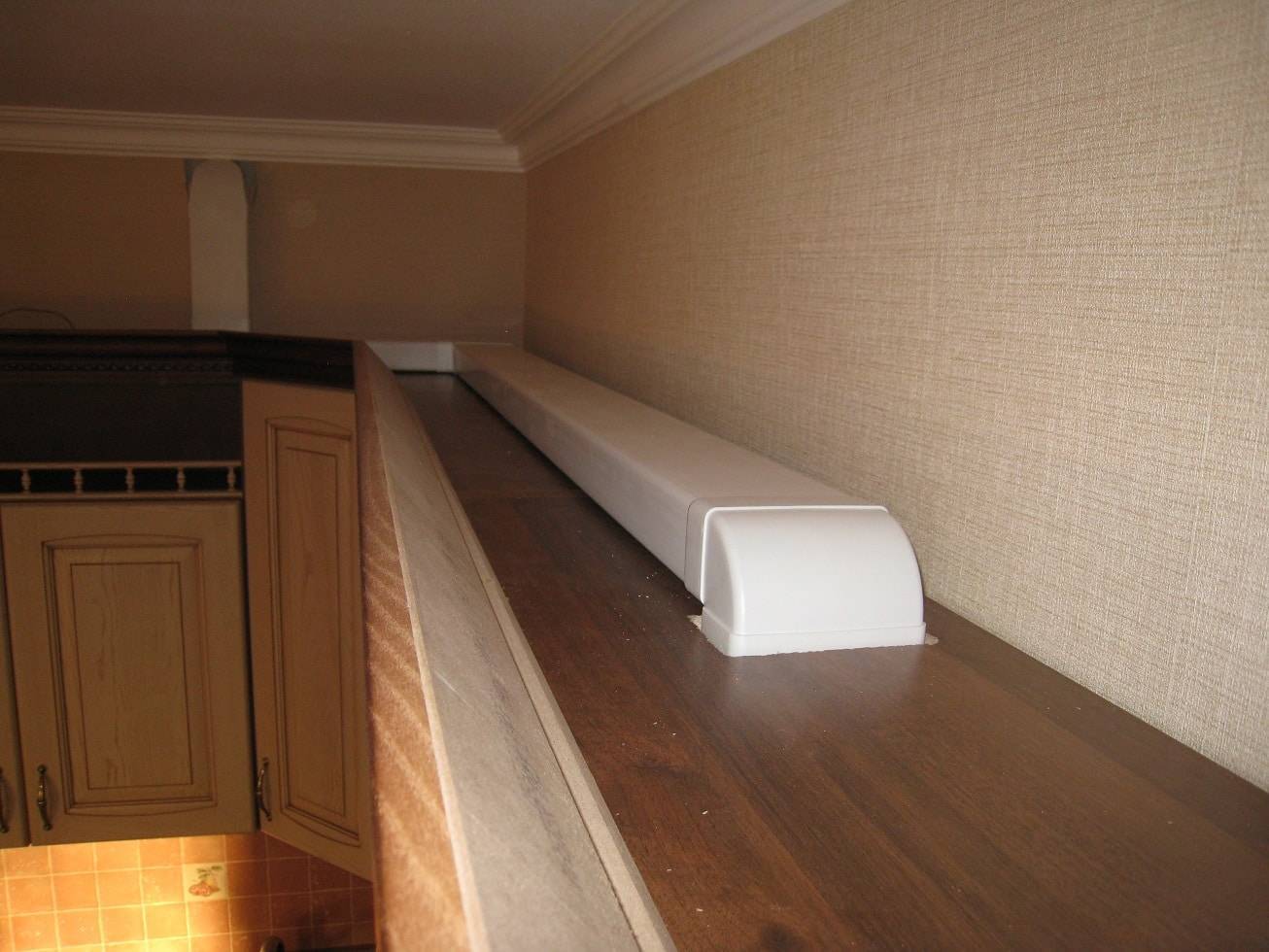

Если же речь идет о скрытом способе прокладки, то лучше отдать предпочтение гофрированной трубе из металла. Ее намного легче монтировать, поскольку не требуется использовать переходники и уголки. Если необходимо преодолеть препятствие на пути к вентканалу, такую трубу достаточно просто изогнуть. Однако для маскировки гофрированных изделий понадобятся дополнительные затраты. Кроме того, если потребуется доступ к воздуховоду, то всю конспирацию придется демонтировать.

Формы и размеры вентиляционных труб: правила выбора

Диаметр вентиляционных труб круглой формы должен соответствовать сечению выходного патрубка на вытяжке для кухни. При этом следует помнить, что именно круглые короба создают минимальное сопротивление воздушному потоку. Что касается формы, то оптимальной является прямая труба, однако острые углы при монтаже воздуховодов не допускаются.

Пластиковые трубы с круглым сечением могут иметь диаметр в пределах 10-20 см

Идеальная длина воздуховода должна составлять не больше 3 м. Если этот показатель выше, то необходимо, чтобы вентилятор был максимальной мощности. Диаметры гофры, которую используют в бытовой вентиляции, равны 10, 12,5 и 15 см.

Стандартные размеры пластиковых труб для вентиляции квадратной и прямоугольной формы следующие: 8×8, 10×10, 12,5×12,5, 5,5×11, 5×12, 6×20,4 и 9×22 см. Диаметр трубы из пластика может составлять 10, 12,5, 15 и 20 см.

Как рассчитать минимальные размеры пластиковой трубы

Сечение квадратных и прямоугольных пластиковых вентиляционных труб должно равняться площади сечения патрубка круглой вытяжки. Если диаметр заужен, то работа системы ухудшится, вентилятор будет перегружен, а шум усилится. Как следствие, возникнет вибрация и ослабеют крепления. Минимальный размер сечения допускается только тогда, когда в вытяжке установлен мощный вентилятор, но при этом он не используется по максимуму.

Правильно подобранный размер труб влияет на качество работы вытяжки

Лучше всего брать трубу, у которой сечение будет немного больше, чем диаметр патрубка. Если же диаметр трубы значительно превысит площадь сечения штуцера, то это повлечет дополнительные расходы и проблемы с ее маскировкой.

Рассчитывать размер сечения короба вытяжки не следует. Он должен равняться диаметру выходного патрубка. Если же вытяжка имеет определенный запас мощности, но при этом не используется на полную мощность, то сечение можно немного сузить. Рассчитать его минимальное значение поможет формула:

Sмин=Sр*(Qр*Qмакс), где:

Sмин – минимальный показатель сечения;
Sр – сечение патрубка, указанное в паспорте изделия;
Qр – объем воздуха, который подлежит удалению;
Qмакс – максимальный показатель объема воздуха, подлежащего удалению, его указывают в паспорте вытяжки.

Qр рассчитывают по другой формуле: Qр = Vкухни*12*1,3 м³. Vкухни – это площадь помещения. Согласно санитарным нормам, 12 – показатель воздухообмена, то есть воздух на кухне должен меняться 12 раз за час. 1,3 – это коэффициент утраты мощности в воздуховоде и шахте вентиляции.

Размер пластиковой трубы можно рассчитать по специальной формуле

Тонкости монтажа вентиляционной сети

Схема прокладки вентиляционных сетей должна содержать минимум соединений. Смыкание воздуховодов производится двумя методами: фланцевым и бесфланцевым.

Фланцевое соединение. Детали с расположенными на краях фланцами скрепляются саморезами либо клепками, которые находятся на расстоянии 20 см друг от друга. Для большей крепости швов они могут также завариваться.

Чтобы стыки были герметичными фланцы рекомендуется уплотнять прокладками из резины.

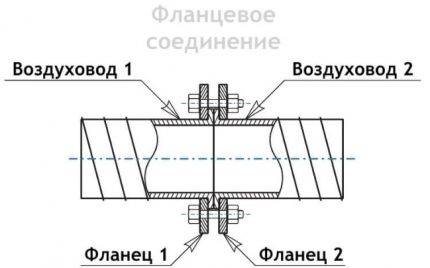

Схема сборки воздуховода из нескольких элементов при помощи фланцевого метода. Указаны также элементы, которые будут использованы для крепления конструкции к несущей поверхности (+)

Бесфланцевый метод заключается в подсоединении деталей при помощи бандажа, выполненного из металлических реек. Этот способ считается более экономичным, поскольку позволяет быстрее собрать конструкцию с минимальным использованием добавочных компонентов.

На что обратить внимание?

Сборка воздуховода из жестких деталей должна производиться в такой последовательности:

Перед проведением работ систему нужно разделить на несколько блоков. Длина каждого из них не должна превышать 15 метров.
На всех деталях участка – воздухопроводах, фасонных элементах, отмечаются точки подсоединения.
В этих пунктах просверливаются отверстия нужного диаметра.
К ним подсоединяются фиксаторы, закрепляемые болтами. Стыки обрабатываются особым скотчем либо герметизирующим составом.
Затем проводится полный монтаж соединительных компонентов и воздуховодов в единый узел, который закрепляется хомутами и прочими деталями.
Собранный блок поднимается и подвешивается на кронштейн или другой крепеж.
Элемент подсоединяется к уже выполненному ранее участку вентиляции, при этом обязательно проводится герметизация швов по диаметру.

Монтаж системы из гибких или полужестких элементов производится несколько проще, так как в этом случае легче выполнять повороты и изгибы

Важно не забывать следить за тщательной герметизацией швов

Расстояние между креплениями воздуховодов составляет 1,8 метров при вертикальном размещении системы и 1 метр при горизонтальном. Допустимая норма провисания гибкого элемента 5 см на 1 метр

При сборке системы из гибких полужестких элементов необходимо обратить внимание на следующие детали:

перед укладкой следует растянуть полностью гибкий элемент; протягивая гофрированный рукав важно соблюдать указанное на упаковке трубы направление движения воздуха; размещая воздуховод, нужно избегать его соседства с отопительными системами; радиус изгиба должен соответствовать двойному диаметру воздуховода или превышать этот показатель; крепеж участков производится при помощи пластмассовых хомутов, фольгированного скотча, подвесов, зажимов. Все стыки следует тщательно герметизировать; при прокладке системы сквозь стену нужно воспользоваться специальными переходниками – гильзами

Монтаж воздуховодов может осуществляться как с утеплением, так и без него

Теплоизоляция предотвращает выпадения конденсата в приточных канальцах, поэтому ее рекомендуется выполнять при прокладке вентиляционных элементов в необогреваемых помещениях либо снаружи зданий

Монтаж воздуховодов может осуществляться как с утеплением, так и без него. Теплоизоляция предотвращает выпадения конденсата в приточных канальцах, поэтому ее рекомендуется выполнять при прокладке вентиляционных элементов в необогреваемых помещениях либо снаружи зданий.

Если воздуховод устанавливается в жилой комнате, где желательно соблюдать пониженный уровень шума – рабочий кабинет, спальня, детская, следует задуматься о звукоизоляции. Хороший эффект дает применение воздуховодов, имеющих большую толщину стенок, а также обматывание конструктивных элементов звукопоглощающими материалами.

Классификация вытяжек

При монтаже учитывают разновидность, особенности устройства, вид крепления. Вытяжные устройства работают на двух режимах очистки.

Принудительный отвод – загрязненные воздушные потоки направляются через трубу из помещения в шахту. Проточные вытяжки отличаются высокой производительностью.
Циркуляция потоков – воздушные массы проходят через угольные фильтры.

Кухонные вытяжки с подключением к вентиляции устанавливаются с отводами двух типов.

Разновидность отвода	Плюсы	Минусы
1. Воздуховод из пластика (ПВХ)	Выполняется в виде эластичной трубы или узких элементов. Имеет эстетичный вид, компактен, ставится без дополнительного короба. Труба из ПВХ не шумит, не сопротивляется воздушным потокам.	Сложность сборки, обойдется дороже гофры. Короба из твердого пластика гудят и вибрируют.
2. Алюминиевая труба (гофра)	Материал удобен для самостоятельной установки. Сгибается для соединения с отверстием нужного размера. Не шумит.	Не эстетичный внешний вид.

Производители выпускают каминные вытяжки с креплениями для стен, угловые – для угловых плит, островные с потолочными креплениями – для плит, стоящих в центре большого помещения. Материал – «нержавейка» или эмалированная сталь, реже — пластик. Для маленьких помещений таких как кухня создают встраиваемые выдвижные панели с трубой.

Разновидности труб для вентиляции

Основная задача вентиляционной системы – отвод загрязненного воздуха из помещения.

Эффективность и надежность всей системы зависит от выбора типа вентиляционной трубы.

минимальный диаметр трубы для вентиляции в частном доме должен составлять 15 см;
поверхности воздуховода должны быть устойчивы к коррозии;
вес конструкции влияет на сложность монтажных работ и обслуживание;
размер сечения воздуховода влияет на пропускную способность;
все элементы системы должны соответствовать требованиям пожарной безопасности.

Важным критерием выбора вентиляционной трубы является материал, из которого она изготавливается. Ниже рассмотрены самые популярные из них.

Пластиковые трубы

Пластиковые воздуховоды производятся из полипропилена, полиуретана и поливинилхлорида. Они отличаются большим разнообразием форм и размеров, наиболее популярными являются круглые и прямоугольные.

Данные типы труб получили широкое распространение благодаря целому ряду достоинств.

Преимущества круглых и прямоугольных пластиковых воздуховодов:

относительно небольшой вес, благодаря чему монтаж системы может осуществляться одним человеком, кроме того, не создается избыточная нагрузка на подвесные кухонные конструкции;
низкая уязвимость для воздействия влаги и химических веществ;
хорошая герметичность;
простота в обслуживании;
широкий диапазон рабочих температур;
низкий уровень шума при работе;
большой срок службы;
эстетичный вид;
экологичность;
устойчивость к появлению коррозии.

К недостаткам пластиковых труб можно отнести необходимость использовать дополнительные соединительные элементы при монтаже, а также то, что сам процесс установки достаточно сложный и требует специальной подготовки.

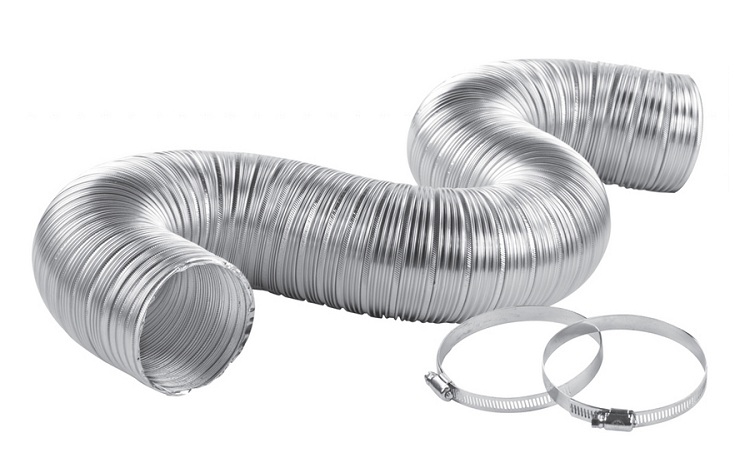

Гофрированные трубы

Самым дешевым вариантом для вентиляционной системы является гофрированная труба. Она состоит из металлических колец, обернутых ламинированной фольгой.

В изначальном состоянии кольца плотно прилегают друг к другу, но в процессе монтажа расстояние между ними способно увеличиваться за счет растягивания оболочки, а сама труба может вытягиваться и изгибаться под нужным углом.

Этими свойствами объясняется универсальность труб при монтаже: они легко устанавливаются в самых труднодоступных местах, а весь процесс не вызывает особой сложности.

Важно помнить! При неполном растяжении гофрированной трубы, а также сильном изгибе появляется дополнительное сопротивление потоку воздуха, что вызывает характерный шум.

Основные преимущества гофрированных воздуховодов:

срок службы — до 50 лет;
допустимое нагревание поверхностей — до 250 °С;
устойчивость к воздействию влаги и коррозии;
относительно легкий монтаж.

Металлические воздуховоды

Материалом для изготовления металлических вентиляционных труб служит оцинкованная или нержавеющая сталь. Они устойчивы к появлению ржавчины и имеют небольшой вес.

Такой тип воздуховода стоит выбирать для установки в помещениях с повышенным содержанием влаги и большими колебаниями температур.

Для монтажа металлических вентиляционных труб достаточно минимальных знаний и навыков.

Тканевые воздуховоды

Воздуховод такого типа представляет собой вентиляционный канал, сделанный из ткани, закрепленный с помощью специальных колец на потолке. За счет давления воздуха, проходящего внутри, конструкции придается форма трубы.

Материалом для изготовления служат полиамид, полиэстер или полиэфир. Тканевые воздуховоды встречаются достаточно редко и изготавливаются на заказ. Для проектировки потребуется опытный специалист.

Основные преимущества:

быстрый монтаж;
небольшой вес;
отсутствие конденсата;
низкий уровень шума;
устойчивость к коррозии;
удобство в обслуживании.

Помимо материала, при подборе и расчете воздуховода необходимо учитывать форму сечения. Большей популярностью пользуются круглые трубы, они оказывают меньшее сопротивление потоку проходящего воздуха.

Прямоугольные трубы не нарушают эстетичный вид помещения, их можно монтировать вплотную к стене.

Гофрированные и тканевые воздуховоды бывают только круглыми в сечении, пластиковые и металлические могут быть и круглой, и прямоугольной формы.

Размеры сечения рассчитываются по специальной формуле для каждого конкретного помещения. На практике часто встречаются диаметры 100-120 мм для круглых труб и размеры 55×110, 60×122 – для прямоугольных.

Неполадки и правила эксплуатации

Для устранения данного недостатка, при покупке всего необходимого, нужно приобретать трубы с чуть большим сечением.

При прорыве трубы, вы сразу заметите слабую тягу вытяжки и гул, который будет издавать воздуховод. С устранением неполадки лучше всего справится специалист. Если необходимо самостоятельно справиться с проблемой, то для начала нужно путем прослушивания найти место прорыва воздуховода. Затем получить доступ к трубе (вскрыть стену, добраться до трубы) и заменить испорченную часть трубы на новую. Можно заменить полностью весь отрезок (от стыка до стыка) или только испорченную часть (место прорыва). Если это труба из ПВХ, то необходимо тщательно герметизировать стыки и дополнительно скрепить их хомутами.

Как вывести воздуховод на улицу, видео мастер класс:

Воздуховод обеспечивает гораздо эффективную работу вентиляции, что особенно важно для вытяжки, особенно в больом помещении. Но так как не эстетичный вид портит дизайн кухни, его лучше спрятать. В других наших статьях вы можете ознакомится с вытяжкой без отвода в вентиляцию и видами вытяжек для кухни

Виды воздуховодов по материалу

Все трубы для вытяжек подразделяются на два основных вида, в зависимости от материала производства:

жесткие пластиковые;
гибкие гофрированные.

Пластиковые

Пластиковые внешние вентиляционные трубы для вытяжек могут обладать круглым или прямоугольным сечением. На сегодняшний день наиболее популярны пластиковые воздуховоды с круглым сечением, так как круглая форма позволяет свести к минимуму сопротивление воздуха. Соответственно, КПД у таких воздуховодов выше, чем у прямоугольных. Последние же обладают более презентабельным внешним видом и лучше вписываются в интерьер кухни. Размеры пластиковой вентиляционной трубы для вытяжки могут быть разными, в зависимости от диаметра отверстия в вентиляционном стояке и сечения патрубка вытяжного прибора.

Очень важным параметром для нормального функционирования вентиляционной коммуникации считается правильное соединение отдельных элементов конструкции. Как правило, стыковка выполняется с помощью специальных комплектующих, которые можно приобрести вместе с вентиляционными трубами.

Пластиковые вытяжные трубы бывают с круглым и прямоугольным сечением

Рассмотрим основные плюсы использования труб из пластика в вентиляционной системе:

пластик обладает отличными шумоизоляционными качествами;
стенки пластиковых труб являются идеально гладкими, что позволяет воздуху циркулировать по ним, не встречая на своём пути никаких препятствий;
пластиковые трубы не скапливают грязь и жир на своих стенках.

Гофрированные

Трубы для вытяжки на кухне могут быть гофрированными. Главный плюс такого воздуховода — это лёгкость установки. Гофрированная труба из металла, которая используется для вентиляционной системы, монтируется так: один её конец закрепляется к вытяжке, а другой к вентиляционной шахте. Фиксация гофротрубы происходит за счёт специальных стяжных хомутов.

Выход вытяжки выполнен в форме квадрата, поэтому при покупке гофротрубы рекомендуется сразу приобрести переходник, который позволит соединить конструкцию в единое целое.

Труба гофрированная для вытяжки имеет такие плюсы:

гофротрубу можно растягивать, тем самым регулируя длину воздуховода;
отсутствие соединительных элементов и углов минимизирует сопротивление внутри трубы;
такие изделия стоят на порядок дешевле, чем пластмассовые;
в случае необходимости благодаря гибкому строению можно провести монтаж гофротрубы, которая обладает показателем сечения выше, чем диаметр вытяжки. В этом случае также поможет стяжной хомут.

Гофрированные трубы гибкие, легкие и простые в монтаже — для их соединения с патрубком вытяжки применяют обычные хомуты

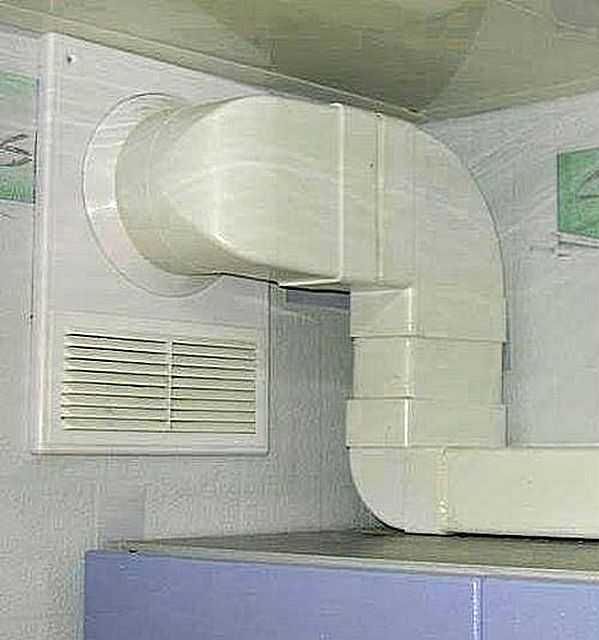

Особенности монтажа пластикового вентиляционного короба

Монтаж пластикового воздуховода для вытяжки осуществляется в несколько этапов, включающих проектную часть и непосредственно установку.

Разработка схемы. Чтобы правильно рассчитать необходимое количество элементов воздухоотвода, необходимо составить схему установки вентиляционного канала. Разнообразие элементов пластиковой конструкции позволяет выполнить практически любую вариацию короба. Чтобы вытяжка работала в нормальном режиме, нужно выполнить следующие условия:

максимально уменьшить длину короба, так как при удлинении теряется интенсивность выведения воздушного потока;
использовать минимальное количество элементов монтажа, которые способствуют изменению траектории движения воздушного потока (сужения, изгибы и т. д.), так как они увеличивают сопротивление;

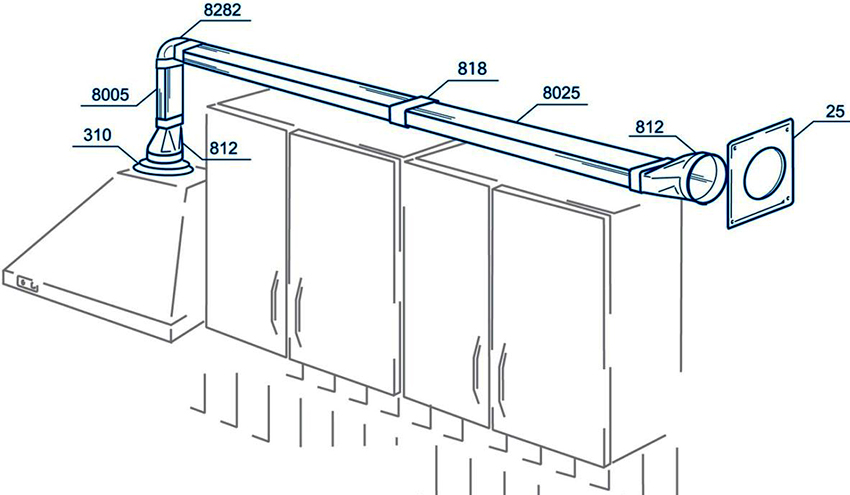

Схема размещения пластикового вентиляционного короба с размерами

отказаться от поворотов конструкции на 90°. Такие участки максимально увеличивают сопротивление и способствуют налипанию в данных местах частиц загрязнения;
удалить короб от стояка отопления. Если это невозможно, то его необходимо теплоизолировать, чтобы температура устройства не превышала 50 °C. Изолирующий материал будет способствовать подавлению шума;
согласно разработанной схеме собирается вытяжной короб.

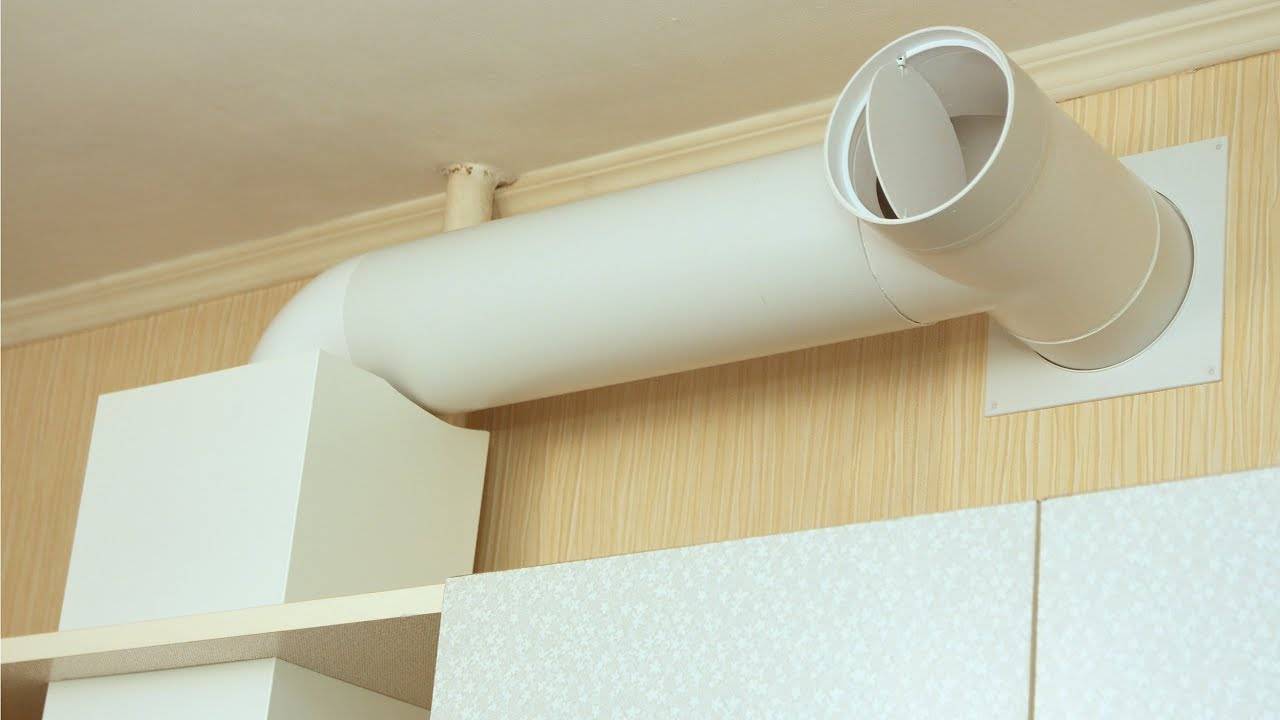

Установка обратного клапана и решетки. Клапан – обязательный элемент вентканала. При его отсутствии воздух будет просто возвращаться в помещение. Устанавливается он в конце воздухоотвода. Дополняется решеткой и оснащается сеткой, чтобы с улицы или из общей шахты в вентиляционную систему не попадали мелкие животные, птицы и насекомые.

Размещение и закрепление воздухоотвода. От размещения короба напрямую зависит способ его крепления. Если изделие монтируется в шкаф, то его следует прикрепить к задней стенке с помощью хомутов. Прокладываемый над шкафами короб можно закрепить к ним же посредством держателей и саморезов. Фиксацию к стене или потолку стоит делать с помощью держателей и хомутов и располагать их с интервалом не менее 70 мм.

Контроль герметичности. Осуществляя сборку пластикового вентиляционного канала, необходимо следить, чтобы все стыки были подогнаны, не оставались щели и промежутки. Проверка короба на герметичность до начала эксплуатации невозможна, поэтому допущенные ошибки могут обернуться проникновением в помещение загрязненного воздуха и усилением шума.

При монтаже необходимо четко подогнать все стыки, чтобы конструкция стала абсолютно герметичной

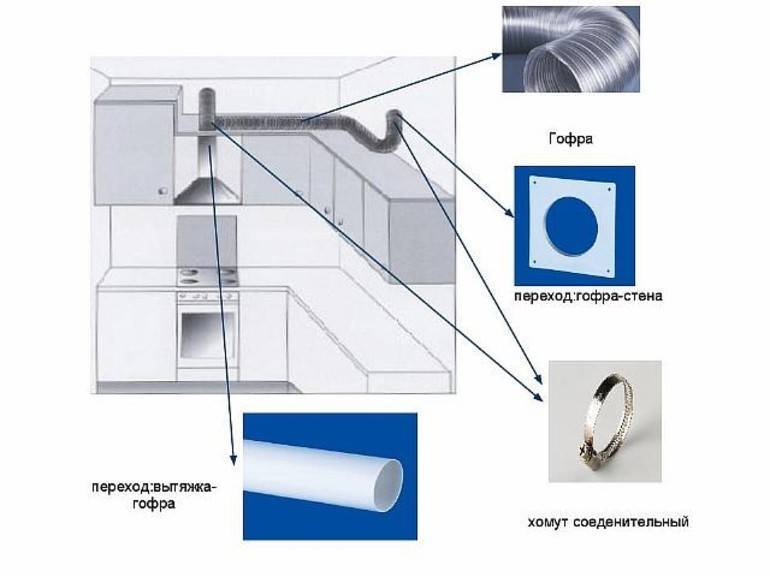

Специальные элементы, используемые при установке коробов для вытяжки на кухне

Кухни частных домостроений и квартир имеют различную планировку, которая подчас серьезно усложняет монтаж вентиляционной системы. В таких ситуациях нельзя обойтись без специальных элементов. Традиционно вентиляционные каналы представляют собой прямые части круглой или прямоугольной (квадратной) формы. Длина данных изделий – 35, 50, 100, 150 и 200 мм. При необходимости, используя ножовку, можно отпилить отрезок нужного размера. Когда возникает потребность в длине более 200 мм, монтируется элемент из нескольких стандартных изделий посредством соединителя для пластика. Соединитель располагается так, что за его счет общая длина не увеличивается.

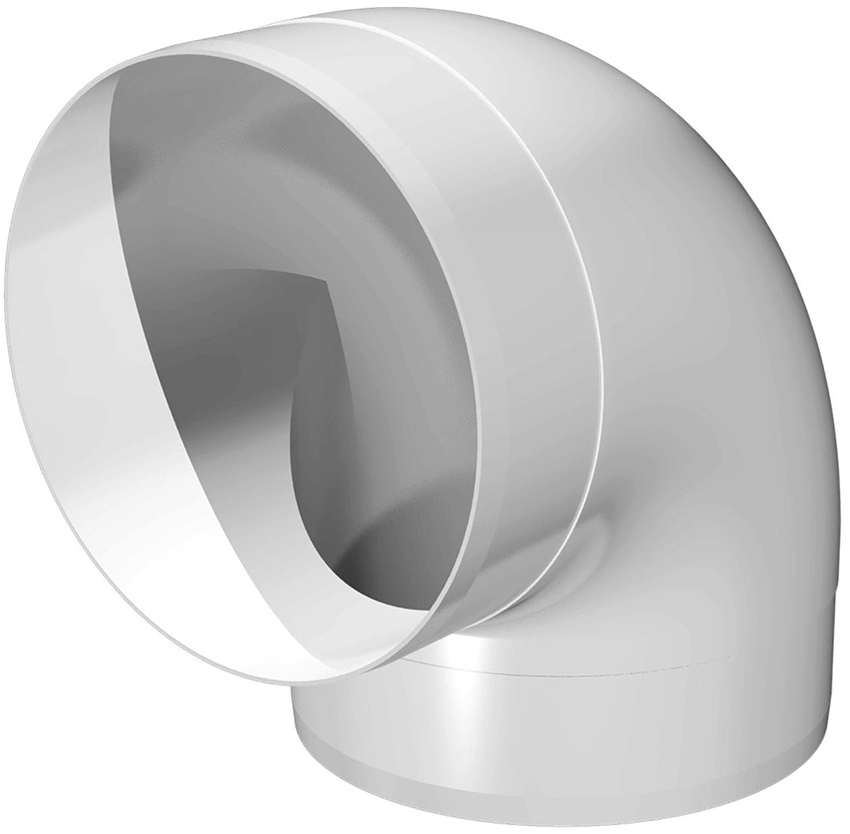

Достаточно часто при монтаже требуется сделать поворот воздухоотвода. Обычно это возникает в случаях, когда приходится огибать выступы. Для этих целей используются так называемые колена. Угол поворота может быть равным 45 и 90°. Изменение направления производится по горизонтали и по вертикали. Для ситуаций, когда угол поворота не кратен 45°, применяются разноугловые колена. Требуемый градус поворота достигается путем обрезания одной из сторон соединителя.

Если необходимо сделать вентиляционный короб с поворотом, то для этого используются специальные колена

При необходимости изменения формы короба с прямоугольной (квадратной) на круглую (и наоборот) используются переходники для вытяжки. Часто возникающая проблема, решаемая путем применения переходников, – к круглому отверстию вытяжки необходимо присоединить прямоугольный короб. Данные элементы выпускаются как прямой, так и угловой формы. Стандартные показатели – от диаметра 100 мм к размеру 110х55 мм; от диаметра 100 мм к размеру 120х60 мм; от диаметра 125 мм к размеру 204х60 мм.

Все вышеперечисленные элементы употребляются исключительно для пластиковых изделий. Технология установки металлических коробов для вытяжки совершенно иная. Соединения производятся путем сварки или склеивания с помощью специального состава.

Какой материал выбрать

Наиболее часто выбор делается в пользу воздуховода из ПВХ. Это объясняется тем, что пластмассовые трубы более легкие, экологичные и гигиеничные. Срок службы трубы из полиуретана – более 100 лет. Срок службы трубы из полипропилена – около 50 лет.

Под такими потолками находится достаточно ограниченное пространство, что делает установку затруднительным, поэтому продумывая вариант отделки потолка кухни учитывайте это. Наиболее приемлемым вариантом будет установка круглых труб их ПВХ или алюминиевого квадратного воздуховода. В других наших статьях вы можете ознакомится с плоской вытяжкой над плитой и вытяжкой для кухни с отводом.

Виды и отличия воздуховодов для вытяжек

Воздушные отводы для грамотного функционирования вытяжки существуют разные. Они производятся из различного материала и могут быть всякой формы. Все воздуховоды для вытяжек, в основном, делятся на жесткие и гибкие виды. Естественно, от этих параметров напрямую зависит их производительность и общая стоимость. Проанализируем более детально их характеристики и типы.

Особенности и преимущества металлических гофрированных воздуховодов

Гибкие (гофрированные) воздуховоды для вытяжки являются наиболее популярными при установке вытяжки от плиты. Обычно они делаются из алюминия, но иногда встречаются и из стали.

При этом они имеют следующие преимущества:

их можно установить под всяким углом;
в случае необходимости они растягиваются до определенной длины или сжимаются.
имеют небольшую стоимость.

В то же время надо иметь в виду, что немало у гибких труб и минусов:

Гофр, не полностью вытянутый, создает большое сопротивление воздушному потоку. И это в результате может влиять на эффективность всей вытяжки (примерное уменьшение производительности на 5-10% от каждого метра длины). Поэтому не рекомендуется проводить отвод газов от плиты посредством гофрированного рукава более 3 метров.
Такие трубы быстрее загрязняются и портят эстетику на кухне. Часто приходится их прикрывать «облицовкой», на что требуются дополнительные расходы и пространство.
Алюминий, из которого изготовлены гофрированные трубы, сам по себе является непрочным материалом. При небрежном пользовании на нем легко нанести вмятины, проколы и другие механические повреждения.

К тому же этот металл очень теплопроводный, следовательно на такой трубе зачастую скапливается конденсат.

Особенности и преимущества пластиковых воздуховодов

Все вентиляционные трубы пластиковые для вытяжки изготавливаются из разного материала: ПВХ, фторопласта и полипропилена. Трубы такого исполнения выделяет простота при соединении и идеальная внутренняя поверхность. Также такие воздушные каналы для вытяжки подразделяют по форме трубы, которая бывает как круглой, так и квадратной.

Особенности изделий различных конфигураций:

изделия квадратной формы легче спрятать над навесным потолком;
трубы круглого сечения имеют наилучшую пропускную способность и минимальный уровень шума.

Разумеется, пластиковый воздуховод для вытяжки имеет более высокую цену, но его качество оправдывает расходы.

Какой вариант лучше

При выборе канала для вытяжки можно остановить свой выбор на любой отводной трубе – это решение не является критичным. В случае грамотного расчета трубы, вытяжка будет функционировать в любом случае.

При подборе необходимо иметь в виду лишь некоторые нюансы:

Простота при установке. Здесь лучше купить гофрированную трубу из алюминия.
Эстетика. В связи с этим пластмассовые изделия явно выигрывают. Хотя гофр также можно декорировать.
Стоимость. Тут гофр явно выигрывает.

Из этих соображений можно сделать вывод: если тянуть воздуховод нужно на расстоянии до 3 метров, то целесообразнее применять гофрированную трубу. Если же плита установлена больше этого расстояния, то в качестве канала для отвода воздуха лучше использовать пластик.

Высококачественные воздуховоды для кухонной вытяжки

Материал для изготовления воздуховодов

Одним из важных параметров кухонных вытяжек является материал, из которого изготавливаются воздуховоды. Наша компания предлагает использовать только высококачественный материал, устойчивый к коррозии и высокой температуре.

Мы используем:

Нержавеющую сталь;
Алюминий;
Полимерную композицию.

Нержавеющая сталь – это надежный материал, который устойчив к износу, высокой температуре и влаге, не ржавеет и не подвержен коррозии.

Алюминий подходит для использования в вытяжках средней мощности. Легкий и прочный материал из алюминия гарантирует хорошую производительность вытяжки.

Полимеры являются новым материалом, который обеспечивает высокую производительность и эффективность при использовании в вытяжках. Они также легкие и устойчивы к воздействию химических реагентов и влаги.

Выбирать материал для воздуховода нужно исходя из мощности вашей вытяжки и условий эксплуатации.

Монтаж вытяжки на кухню: можно ли без нее обойтись

Не всегда можно устанавливать вытяжку на кухню. Бывают случаи, когда ее монтаж запрещен согласно правилам эксплуатации газовых приборов. Например, если в комнате установлен газовый водонагреватель, так называемая газовая колонка, либо газовый котел для отопления с камерой сгорания открытого типа, циркуляционную вытяжку монтировать противопоказано.

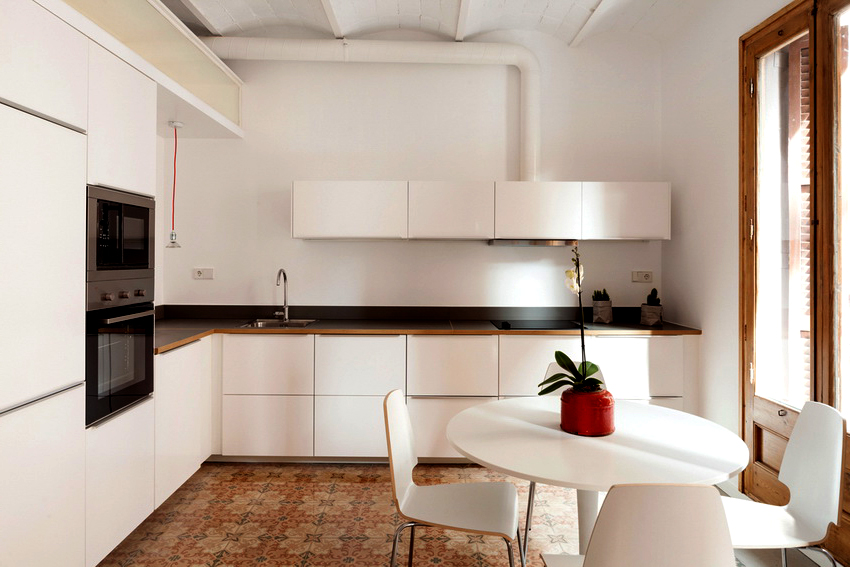

В большинстве случаев без вытяжки обойтись невозможно

Поэтому, перед тем как сделать вытяжку на кухне, необходимо разобраться, можно ли обойтись без воздуховода. Если он все-таки нужен, то следует определиться с типом прибора. Вытяжки могут быть проточными или циркуляционными. Устройства проточного типа вытягивают отработанный воздух из кухни, а циркуляционные просто очищают воздух без его ликвидации.

Циркуляционные приборы устанавливают над плитой, воздух проходит через специальные угольные фильтры, там же выполняется очистка от жира. Для таких конструкций воздуховоды не требуются, они компактные и легко устанавливаются. Главные недостатки вытяжки без воздуховода – это необходимость часто менять фильтры, неполная очистка воздуха, а также отсутствие удаления влажности и углекислого газа.

Установка короба

Остановив свой выбор на вытяжном пластиковом коробе, необходимо провести определенные подготовительные работы для его установки.

К ним можно отнести:

Составление проекта воздуховода.
Выбор и закупку материала.
Подготовку инструмента.

Составление проекта

Изготовление проекта такой несложной конструкции, как воздуховод, не составит большого труда. Для этого хватит 1-2 листов бумаги и 20-30 минут времени.

Рисуется схема прохождения воздушной магистрали, на которой учитывается:

метраж каждого вида канала;
количество и вид колен, соединителей, переходов и тройников;
вид и размер настенной пластины;
количество держателей и крепежного материала.

После определения потребности материала можно приступать к покупке.

Закупка материала

Несмотря на то, что строительные магазины располагают большим выбором товара, далеко не во всех можно приобрести полный перечень необходимого. Цены на совершенно одинаковые изделия могут довольно сильно отличаются. Поэтому, рекомендуется перед походом за товаром внимательно ознакомиться с сайтами магазинов города. Это позволит сэкономить время и деньги.

Выбор и покупка

Приобретать следует комплект изделий одного производителя. В этом случае, дополнительные элементы и вентиляционные пластиковые короба размеры имеют наиболее соответствующие друг другу размеры.

При приобретении материала стоит обратить внимание на такие нюансы:

наличия сертификата качества на товар;
отсутствие механических повреждений на изделиях;
геометрическую правильность форм коробов и комплектующих;

Инструменты

Даже такая простая работа, как установка пластикового короба для вентиляции, требует наличия минимального набора инструментов.

Необходимые инструменты

В этот набор входят:

перфоратор;
ножовка по металлу;
рулетка;
строительный уровень;
маркер или карандаш.

Подготовив и проверив исправность инструмента, можно приступать к монтажу воздуховода.

Монтаж вентиляционного пластикового короба

Воздушную магистраль можно разместить 2 способами. Самым распространенным является ее укладка на мебель. Если монтаж происходит на кухне, то воздуховод просто укладывается на подвесные шкафы. Свободный ход соединений позволяет точно отрегулировать размеры пластикового короба для вытяжки.

Если укладка короба на мебель невозможна, то проводится его прокладка по стенам или потолку.

В этом случае порядок действий следующий:

на вытяжку устанавливается соответствующий пластиковый переход;
на стене закрепляется настенная пластина;
отмеряется и отпиливается вертикальный фрагмент короба с учетом его крепления в пазах верхнего и нижнего переходов;
вертикальный отрезок короба вставляется в вытяжку, на него крепится угол;
отмеряются, выпиливаются и соединяются муфтами (если секций несколько) горизонтальные фрагменты воздуховода;
после подгонки одного горизонтального прогона, проводится его закрепление на поверхности с помощью держателей;
изготавливается следующий прогон воздушного канала, вставляется в пластиковый угол и крепится держателями;
воздуховод вставляется в настенную пластину.

Работа окончена. Теперь помещение будет избавлено от запахов и сырости.

Воздуховоды для кухонной вытяжки: материал, форма, монтаж
