Установка насосной станции
Первый вопрос, который возникает при установке – где лучше разместить. Если требуется установка в загородном доме, то таким местом может быть любое. Но главное условие заключается в том, что размещать нужно по близости к скважине или колодцу. Если в доме кто-нибудь живет постоянно, установить насос нужно в теплом помещении. Температура не должна опускаться ниже нуля, в противном случае вода будет замерзать.
Прокладывать трубы, которые идут к корпусу насосной станции от колодца, нужно таким образом, чтобы они находились в земле глубже промерзания грунта. Скважину нужно плотно закрывать или даже утеплять. Обратный клапан защищаем от попадания мусора. Для этого устанавливается специальная сетка. Затем заливаем в бак воду в таком количестве, как указано в инструкции. Для создания давления используем автомобильный насос. Следующее, что нужно сделать – открыть кран и подключить к электросети оборудование. Если все сделали правильно, вода должна поступать в накопительный бак. При полном его заполнении подача воды полностью прекращается. К потребителю подается под давлением в баке. Если давление снижается меньше 1,5 атмосфер, насос снова начинает подачу воды.
Установка насосной станции для скважины
В случае перегрева, оборудование выключается. А после охлаждения вновь начинает работу. Насос охлаждает проходящая через него вода.
Для обслуживания такого оборудования не требуется много времени и физических усилий. Установить насосную станцию своими руками можно без проблем, главное соблюдать все требования. Если насосная станция перестала подавать воду, но выяснить причины самостоятельно не можете – обратитесь к специалистам. Они помогут устранить проблему.
Последовательность подключения
Подключение к колодцу и скважине
Для начала рассмотрим, как правильно подключить насосную станцию к скважине или колодцу
При этом уделим внимание именно двухтрубной схеме подключения, поскольку она более сложная. Работу ведём в таком порядке:
- Сначала проводим сборку эжектора своими руками. Как правило, это монолитный узел из чугуна, который имеет три выхода.
- На нижний выход эжектора монтируем фильтр грубой очистки из пропиленовой сетки.
- В верхней части чугунной конструкции есть пластиковый раструб. На него нужно надеть сгон требуемой длины диаметром 32 мм.
- Далее необходимо собрать сгон под диаметр трубопровода. Обычно для этого достаточно двух частей с переходниками.
- На выходном отверстии этого сгона устанавливается бронзовая муфта. С её помощью будет выполняться переход к полиэтиленовой трубе.
- Далее от гидротехнического сооружения до дома копают траншеи ниже точки промерзания грунта.
- В траншеи прокладываются водопроводные трубы.
- На выход обсадной трубы скважины устанавливается оголовок. Если найти его не получится, можно использовать колено с плавным углом.
- Чтобы присоединить эжектор к трубопроводу водоснабжения, используют муфты.
- Перед опусканием второго конца трубы его необходимо пропустить через колено под прямым углом.
- Для герметизации пространства используют монтажную пену. После этого трубу можно соединять с переходником (угловым), а он в свою очередь должен быть соединён с наружной частью водопровода.
- Теперь можно опускать эжектор в скважину. При этом глубина погружения должна быть определена заранее с учётом отметки верха обсадной трубы.
- Оголовок фиксируется на обсадной колонне при помощи армированного скотча санитарно-технического назначения.
Особенности подключения к водопроводу
Если поблизости от вашего дома проходят централизованные сети водоснабжения, то подключение насосной станции можно выполнить к ним. Обычно потребность в таком подключении возникает когда, в системе слишком низкое давление, которое не позволяет эффективно и правильно функционировать отопительному оборудованию. Такая ситуация может сложиться по нескольким причинам:
- гидрогеологические условия местности изменились;
- используется устаревшее оборудование;
- поскольку количество жильцов возросло, потребности водопотребления стали больше.
Для подключения к центральному водопроводу вам нужно выполнить следующую последовательность действий:
- Заранее выбирается место, где трубопровод будет разъединён. После остановки подачи воды выполняется расчленение водопровода на две части.
- Так часть, которая идёт от городской магистрали, присоединяется к накопительному резервуару.
- Жидкость из этого бака по трубам должна поступать к насосной установке. К выходному отверстию от насоса присоединяется трубопровод, ведущий к жилой постройке.
- Далее производится прокладка и подключение электропроводки.
- После этого можно выполнять пробный запуск, настройку и регулировку оборудования.
Главное в настройке насосной установки – правильно подобрать давление в системе. Для регулировки оборудования в специальное отверстие на насосном агрегате заливается небольшое количество воды (около 2 литров). Теперь необходимо открыть кран и измерять давление в системе, при котором происходит отключение и включение насоса.
Если давление, при котором срабатывает агрегат, не укладывается в указанные рамки, необходимо отрегулировать прибор. Делать это очень просто:
- На реле давления открывается крышка.
- Для регулировки давления отключения прибора используется винт с обозначением «ДР». Его нужно покрутить в сторону уменьшения или увеличения в зависимости от результатов.
- Для регулировки давления включения нужно крутить винт с обозначением «Р».
- После регулировки крышка на реле ставится на место.
Также не стоит забывать, что на длительную и исправную работу насосного оборудования влияет состав воды, а именно различные примеси песка и глины. Чтобы защитить оборудование от примесей, на всасывающем входе станции устанавливается фильтр.
О конструкции и принципе работы оборудования
Техника данного вида имеет довольно большое количество исполнений. Соответственно, ее устройство может несколько отличаться в зависимости от выбранной модели. Но в качестве наиболее важных узлов всегда выступает накопитель и непосредственно насосный агрегат. Рассматривая последний из названных элементов, можно выделить следующие его разновидности:
- с эжектором;
- без эжектора.
Причем в первом варианте опять же предполагается подразделение на два подтипа: со встроенным и вынесенным эжектором. По исполнению накопителя можно выделить следующие исполнения:
- с гидроаккумулятором;
- с накопительным баком.
В случае с первым из вариантов отмечается более высокая степень эффективности работы оборудования как раз за счет присутствия в конструкции гидроаккумулятора. Дополнительно к тому принцип действия основан на работе реле давления, посредством которого оборудование включается и отключается в зависимости от того, какой уровень давления в данный момент зафиксирован в системе.
Гидроаккумулятор внутри разделен на две отдельные полости, между которыми установлена перегородка. Это позволяет одновременно закачивать внутрь воду и воздух. Чем выше уровень воды в одном из отсеков, тем большее значение давления достигается на выходе насосного агрегата. А это в свою очередь очень положительно влияет на скорость продвижения воды по системе коммуникаций от скважины до жилья.
Насосная станция с накопительным баком занимает много места и гораздо менее эффективна
Главная особенность, характеризующая работу оборудования с накопительным баком вместо гидроаккумулятора, заключается в меньшей производительности ввиду естественной подачи воды из резервуара к потребителю. Контроль уровня воды в баке осуществляется за счет специального поплавка. Когда он опускается на дно, насосная станция включается, по мере наполнения резервуара происходит отключение оборудования. Однако данный вид устройства морально устарел ввиду ряда недостатков, среди которых: крупные габариты, сложность монтажа, недостаточная эффективность работы.
Место установки
Обычно насосную станцию собирают в отапливаемом помещении. Идеальным местом будет котельная с хорошо обустроенной звукоизоляцией. Существуют и другие варианты, как установить станцию водоснабжения. Нередко ее размещают в цокольном этаже или подвале, но при условии их тепло-, звуко- и гидроизоляции. Можно также задействовать специальный короб — его помещают в подполе с люком, обеспечивающем доступ к технике.
Для размещения станции в колодце используют платформу. Ее монтируют ниже уровня промерзания земли. При этом конструкцию колодца следует утеплить сверху. Но подобный способ размещения водяной станции отличается проблематичным доступом к ней.
Также можно построить домик для насосной станции или разместить оборудование в пристройке. Если это отдельная постройка, ее необходимо не только утеплять, но и в холодную погоду обогревать.
Самостоятельно выполненный монтаж позволяет значительно сократить расходы на обустройство насосной установки. В зависимости от вида источника применяют разные схемы подключения водяной станции. Правильная установка зависит, в том числе, и от мелких элементов, таких как сальник, обратный клапан, фильтры и т.д.. Они позволяют улучшить и сделать работу насосного оборудования более продолжительными.
Настройка и проверка автоматики
После первого запуска происходит регулировка автоматики. Если в системе есть реле давления, то при максимальных показателях, которые заранее устанавливаются в настройках, насос отключается. При заборе воды опять срабатывает реле и запускает систему, когда давление становится минимальным. При этом настройки можно регулировать самостоятельно.
Настройка автоматики:
Сначала потребуется отключить насос и слить воду с гидробака. Выполнить это легко, открутив кран, который находится снизу в системе. Для открытия используют отвертку или гаечный ключ. Затем запускается насос, и вода поступает в гидробак. При этом следует контролировать показатели манометра при отключении. Именно такие данные считаются максимальными. Дальше открывают дальний от насоса кран. При вытекании воды давление будет снижаться, что приведет к запуску
При запуске важно зафиксировать все показатели. Они послужат минимальным давлением
Далее находят разницу показателей
При тестировании системы следует обратить внимание на напор воды, которая поступает с самого дальнего крана. При неудовлетворенных показателях нужно повысить давление
Для этого насос отключают и сильнее закручивают гайку на большой пружине, которая находится в реле. Чтобы уменьшить напор, гайку откручивают. Дальше приступают к настройке разностей давления. Данные получают при отнятии максимального от минимального. Потребуется выполнить регуляцию гайки в реле, чтобы устранить проблему слишком низкого или высокого давления. Норма – 1,4 бар. После регулировки проверяется работоспособность. При необходимости можно заново выполнить настройку.
При отсутствии любых настроек реле схема регулировки немного другая. Сначала запускается насос, нагнетая давления так, чтобы напор воды из дальнего края был хорошим. Фиксируют показатели манометра и выполняют отключение насоса.
Далее следует отключить питание и открыть крышку на реле. Затем начинают подтягивать гайки. При щелчке регулировка прекращается. Крышка ставится на место, запускается насос. Далее следует подтянуть гайку на меньшей пружине до щелчка. После проверки работоспособности можно смело эксплуатировать насосную станцию.
Основные правила эксплуатации
После запуска станции в эксплуатацию, необходимо регулярно производить её профилактические осмотры. При необходимости промывать фильтры, подтягивать резьбовые стыки. В случае забивки фильтров вода начинает подаваться в сеть пульсирующими рывками, а порой и вовсе перестаёт течь. Частота промывки фильтров зависит от качества воды в скважине.
Примерно раз в месяц следует осматривать и гидроаккумулятор. Если показания давления в его воздушной камере ниже необходимого уровня, то его следует поднять при помощи автомобильного насоса через нипель. Для правильной эксплуатации и техобслуживания устройства, нужно внимательно ознакомиться со схемой насосной станции и рекомендациями изготовителя, обычно указываемыми в технической инструкции.

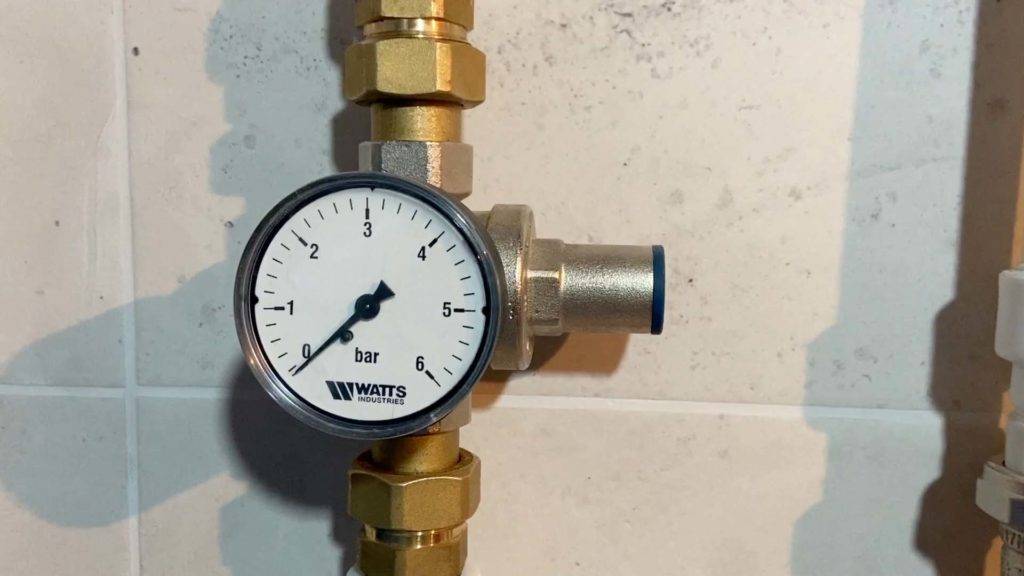

Установите редуктор давления
Редуктор давления выставляем на 1,5-2 бара
Данный прибор имеет несколько типов конструкции (поршневой или мембранный). В данном случае речь пойдёт о конструкции поршневого типа. Это так называемый дополнительный элемент ограничения давления в системе после реле насосной станции. Обычно давление 4 бар то же считается высоким показателем. На редукторе можно выставить 1-1,5 бар, что обеспечит стабильную эксплуатацию всей системы в целом.
Для полной ясности повторим ещё раз. Реле давления на станции устраняет общую перегрузку из стационарных сетей. Редуктор давления обеспечивает комфортные условия использования водопроводных сетей в доме.
У пытливого читателя может возникнуть технически правильный вопрос: почему необходимо использовать два варианта сброса давления. Можно спокойно выставить, например 1,5 на реле насосной станции. Весь секрет заключается в эксплуатационных параметрах гидроаккумулятора. Для его заполнения водой требуется создать повышенное давление более 4 бар. Поэтому схематично вся система водоснабжения делится на две зоны, повышенного и пониженного давления.
Сначала идёт подключение от насоса к расширительному баку (зона высокого давления), далее от бака через редуктор в центральный водопровод (зона низкого давления). При большом желании всю конструкцию можно собрать своими руками. Главное соблюдение расчётов и порядок установленных действий. Установка на скважину так же реальна, как и подключение к централизованной подаче воды.
Для полной ясности при подведении итого в необходимо отметить следующие варианты необходимые для стабильной работы всего водоснабжения. А именно:
- Использовать фильтрующие элементы.
- Разобраться в работе насосной станции, реле согласно инструкции.
- Обязательно использовать гидроаккумуляторы.
- Применять редуктор давления.
Как правило, такое оборудование может иметь приличную стоимость. Но если заранее просчитать возможные варианты классических, устаревших схем водоснабжения, то разница очевидна. В первых сразу нарушается комфорт эксплуатации. Станция постоянно работает (шум, гул электромотора). Давление в сети или слишком маленькое, или наоборот, рвёт все соединения и внутренние детали кранов.
Без фильтрующих элементов засоряются подвижные части насоса, рабочие зоны регуляторов, клапанов. А если забор проводится из скважины, то средства очистки просто необходимы. Не помешает накопительный бак на случай отсутствия воды некоторое время. В итоге при проведении предварительных подсчётов становится очевидным, что установка насосной станции по представленной схеме, отличный вариант для продолжительного использования с минимальными затратами на обслуживание.
Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!
Схемы подключения гидроаккумулятора
Это устройство может быть подключено к системе водопровода разными способами. Выбор схемы подключения гидроаккумулятора зависит от того, в каком качестве он будет использован, и какие функции на него предполагается возложить. Рассмотрим те схемы подключения, которые наиболее популярны.
Стандартный вариант с поверхностным насосом
Самым распространенным вариантом автономного водоснабжения с гидроаккумулятором является тандем с поверхностным насосом. В этом случае гидробак может быть частью комплексного насосного оборудования, собранного производителем в заводских условиях, или отдельной составляющей, размещенной рядом с насосом в кессоне или в отапливаемом подсобном помещении.
Перед гидроаккумулятором ставят обратный клапан, чтобы исключить изменение направление потока, после него располагают реле давления, реагирующее на изменение напора, и манометр для отслеживания рабочих параметров.
Для нормального подключения к водопроводному контуру гидробак обычно оснащают угловым патрубком, который подсоединяется к фланцу:
Использование с повысительной насосной станцией
Насосный агрегат повысительного типа используется для постоянного поддержания и регулирования давления в трубопроводах с активным водопотреблением. Обычно на таких станциях имеется насос, который работает в постоянном режиме.
Если возникает потребность в подключении дополнительных насосов, гидроаккумулятор помогает компенсировать возникающие при этом в системе скачки давления.
В составе системы водоснабжения повысительной насосной станции гидроаккумулятор исполняет функцию аварийного источника водоснабжения и своеобразного демпфера, предотвращающего гидроудары в случае подключения дополнительных мощностей
Такая же схема используется, если подача электроэнергии на повысительные насосы в системе нестабильна, а водоснабжение, тем не менее, должно быть бесперебойным. В период отключения электричества используется тот запас воды, который содержится внутри гидроаккумулятора. По сути, мембранный бак играет в этот период роль запасного источника водоснабжения.
Чем мощнее насосная станция, тем масштабнее задачи, которые на неё возлагаются. Она должна поддерживать большее давление, большим должен быть и объём её гидроаккумулятора.
Применение в схемах с погружным насосом
Чтобы максимально продлить срок службы погружного насосного агрегата, количество его включений в течение часа должно соответствовать заявленным техническим характеристикам прибора. Обычно этот показатель порядка 5-20 раз.
Если давление в водопроводной сети падает, при достижении им минимального значения срабатывает реле, включающее насос, подающий воду. При максимальных значениях давления реле отключается, подача воды прекращается.
Если в схеме водоснабжения присутствует погружной насос, то гидроаккумулятор продлит срок его службы, поскольку ему не придется включаться и отключаться, если затраты потребителей воды будут незначительными
Если система водоснабжения автономная и маленькая, даже небольшой объём водопотребления может запустить насос. В этом случае эксплуатация насоса будет малоэффективной. А сам прибор прослужит не так долго, как хотелось бы его владельцу.
Тот запас воды, который содержится в мембранном баке, спасет ситуацию. Кроме того, он не допустит скачка давления в тот момент, когда начнет свою работу погружной насос.
Чтобы выбрать гидробак подходящего объёма, нужно знать следующие характеристики: мощность и частоту включения насоса, предполагаемый расход воды в час и высоту установки устройства.
Если в схеме подключения фигурирует накопительный водонагреватель, то гидроаккумулятор выполняет в ней функции расширительного бака. Если воду нагреть, то её объём увеличиться. Она расширится. Для замкнутого пространства, каким и является система водоснабжения, такой процесс мог бы привести к разрушительным последствиям, если бы не гидробак.
В схеме с накопительным водонагревателем гидроаккумулятор используется в качестве расширительного бачка, спасающего систему от разрывов, поскольку несжимающаяся вода отлично расширяется при нагревании
Для включения в эту схему необходимо выбирать гидроаккумулятор, учитывая следующие его характеристики: предельная температура нагреваемой воды и максимально допустимое давление в водопроводной системе.
Этапы подключения насосной станции к скважине
Примерная схема подключения
1. Выбор и покупка необходимых материалов
Расчет труб и фитингов (соединений) – важный шаг, без которого можно либо потратить лишние средства, купив лишнее или слишком дорогое, либо позже обнаружить недостачу какой-либо мелочи, из-за которой придётся снова возвращаться в магазин.
Покупая трубу 32-х миллиметрового диаметра из полиэтилена, постарайтесь не «экономить» на нескольких метрах, покупая в обрез или китайскую дешёвку – себе в убыток, да и воду пить из системы всё-таки вам! В скважину следует опускать не сваренную, а цельную трубу, которая и будет подключена к насосу.
И не забудьте сразу же купить утеплитель для пластиковой трубы, например: termoflex.
2. Выбор варианта подключения
Зависит от глубины колодца или скважины:
- глубина до 10 м позволит выбрать однотрубное подключение станции;
- глубина от 10 до 20 м потребует двухтрубную станцию с эжектором.
Эти вопросы, как и схема подключения станции должны быть решены и разработаны до начала монтажных работ
Однотрубное подключение насосной станции к скважине выполняется проще и по тем же принципам, что и двухтрубное, поэтому сосредоточим внимание на этом варианте
3. Два выхода одного насоса
Один из них будет подключён к трубе, идущей в колодец или скважину, а другой – подающий воду в дом.
Сборка эжектора (литого чугунного приспособления с тремя выходами для соединения) включает в себя установку сетчатого фильтра грубой очистки в нижней части, а в верхней части эжектора есть пластиковый раструб, на который надевается 32-миллиметровый сгон подходящей длины. Если потребуется совместить два разных диаметра трубы и сгона, то можно установить переходное соединение требуемых параметров. Выход сгона комплектуется бронзовой муфтой, как элемент перехода на трубу из полиэтилена. После фильтра грубой очистки (в нижнем выходе) устанавливается обратный клапан, предотвращающий «сухой» режим работы (насос должен перекачивать не воздух, а воду). Клапан обеспечивает постоянное наполнение полиэтиленовой трубы водой. Муфта с 1 дюймом на 32 мм имеет наружную резьбу и крепится к п/э трубе, а вторая сторона муфты – к обратному клапану и фильтру, после чего свободный конец трубы погружается в скважину. Второй дюймовый обратный клапан устанавливается на погружённом конце трубы в скважине или колодце
Хотя, второй клапан не требование, а мера предосторожности. Не забываем покрыть все резьбовые поверхности перед закруткой уплотняющей пастой, фум-лентой или льняной паклей!. Не забываем покрыть все резьбовые поверхности перед закруткой уплотняющей пастой, фум-лентой или льняной паклей!
Не забываем покрыть все резьбовые поверхности перед закруткой уплотняющей пастой, фум-лентой или льняной паклей!
4. Траншея
Траншея, в которую будут укладываться трубы водоснабжения, должна быть достаточно глубокой, примерно на 50 см ниже глубины промерзания грунта. Кстати, ввод труб через фундамент тоже должен производиться ниже уровня промерзания и через закладную трубу. Длина труб в траншее должна иметь приличный запас (потом не растянете, как ни старайтесь!), а ведь будут и углы, и изгибы.
Предпочтительно сделать оголовок для обсадной трубы, изготовленный фабрично, но так как почему-то в продаже он бывает не всегда, можно упростить задачу, если просто сделать крепление колена трубы под небольшим углом.
Определить глубину спуска труб очень важно, чтобы насос не подтягивал грунт, песок и прочий мусор. Поэтому возьмите любую подходящую трубу или жёсткий шланг и погрузите его в скважину до самого дна и сделайте отметку на уровне выхода из обсадной трубы. Трубы должны быть примерно на 1 метр короче, чем мерный шланг или труба
5. Трубы
Трубы, обрезанные по отмеренной длине, муфтами присоединяются к эжектору, но перед их опусканием следует провести через 90-градусное колено трубы и хорошенько загерметизировать пространство ввода монтажной пеной. После этого производится соединение с 90-градусными угловыми переходниками, а их следует подсоединить к наружному трубопроводу.
6. Эжектор
Собранный эжектор в комплекте с подключёнными трубами опускается на отмеренную и отмеченную глубину так, чтобы верхний край обсадной трубы совпал с отметкой на трубе. Следующий шаг – закрепление оголовка из колена на обсадной трубе, как правило, выполняемый специальным армированным сантехническим скотчем.
7. Подключаем НС
Собираем прямой дюймовый кран-американку и металлический уголок с дюймовой наружной резьбой и крепим американку к соответствующему посадочному отверстию в насосной станции. Труба из полиэтилена из скважины через цанговое соединение присоединяется к пластиковой муфте.
Установите редуктор давления
Редуктор давления выставляем на 1,5-2 бара
Данный прибор имеет несколько типов конструкции (поршневой или мембранный). В данном случае речь пойдёт о конструкции поршневого типа. Это так называемый дополнительный элемент ограничения давления в системе после реле насосной станции. Обычно давление 4 бар то же считается высоким показателем. На редукторе можно выставить 1-1,5 бар, что обеспечит стабильную эксплуатацию всей системы в целом.
Для полной ясности повторим ещё раз. Реле давления на станции устраняет общую перегрузку из стационарных сетей. Редуктор давления обеспечивает комфортные условия использования водопроводных сетей в доме.
У пытливого читателя может возникнуть технически правильный вопрос: почему необходимо использовать два варианта сброса давления. Можно спокойно выставить, например 1,5 на реле насосной станции. Весь секрет заключается в эксплуатационных параметрах гидроаккумулятора. Для его заполнения водой требуется создать повышенное давление более 4 бар. Поэтому схематично вся система водоснабжения делится на две зоны, повышенного и пониженного давления.
Сначала идёт подключение от насоса к расширительному баку (зона высокого давления), далее от бака через редуктор в центральный водопровод (зона низкого давления). При большом желании всю конструкцию можно собрать своими руками. Главное соблюдение расчётов и порядок установленных действий. Установка на скважину так же реальна, как и подключение к централизованной подаче воды.
Для полной ясности при подведении итого в необходимо отметить следующие варианты необходимые для стабильной работы всего водоснабжения. А именно:
- Использовать фильтрующие элементы.
- Разобраться в работе насосной станции, реле согласно инструкции.
- Обязательно использовать гидроаккумуляторы.
- Применять редуктор давления.
Как правило, такое оборудование может иметь приличную стоимость. Но если заранее просчитать возможные варианты классических, устаревших схем водоснабжения, то разница очевидна. В первых сразу нарушается комфорт эксплуатации. Станция постоянно работает (шум, гул электромотора). Давление в сети или слишком маленькое, или наоборот, рвёт все соединения и внутренние детали кранов.
Без фильтрующих элементов засоряются подвижные части насоса, рабочие зоны регуляторов, клапанов. А если забор проводится из скважины, то средства очистки просто необходимы. Не помешает накопительный бак на случай отсутствия воды некоторое время. В итоге при проведении предварительных подсчётов становится очевидным, что установка насосной станции по представленной схеме, отличный вариант для продолжительного использования с минимальными затратами на обслуживание.
Читайте так же:
Конструктивные особенности насосной установки
В зависимости от используемого насоса (погружного или поверхностного) насосные станции могут быть блочными или монтироваться из отдельных элементов. Установка состоит из:
- насоса;
- гидроаккумулятора;
- арматуры;
- трубопроводов;
- блока автоматики.
Насос представляет собой центробежный агрегат поверхностного или погружного типа. Он предназначен для подъема воды из скважины (колодца) и подачи в водопроводную систему. При малом заборе жидкости основная ее часть попадает в гидроаккумулирующую емкость, которая служит для поддержания постоянного напора в системе. На напорном трубопроводе устанавливают фильтр очистки от механических примесей, которые поднимаются с потоком воды из скважины.
Особенности оборудования.
Аккумулятор состоит из металлического корпуса и резиновой мембраны в виде груши. Между стенками бака и мембраны находится воздух под давлением 1,5 кг/см². Заполняясь водой, груша расширяется, что приводит к увеличению давления.
Работой насоса управляет специальное реле. Если давление в системе поднимается выше 3,5 кг/см², подается сигнал на отключение насоса, а при достижении значения 1,5 кг/см² он включается. Для визуального контроля за параметрами системы установлен манометр. Он же служит для настройки реле давления.
Обратный клапан, расположенный на напорном трубопроводе насоса, не дает стечь воде из емкости с водой. Благодаря тому, что система находится под постоянным давлением, предотвращается возможность возникновения гидравлических ударов при пуске центробежного насоса.
Для чего нужна насосная станция
Источником воды для питья и хозяйственных нужд часто становится колодец или скважина. Второй вариант считается более надежным. Качественную питьевую воду можно добывать только с большой глубины.
Жидкость поднимается на поверхность и направляется в систему водоснабжения с помощью погружного насоса, снабженного дополнительными устройствами. Возможно применение поверхностного насосного оборудования. Использование установки возможно при наличии неглубокой скважины. Это объясняется ограниченной высотой всасывания.
Внедрение насоса положительно сказывается на функционировании системы водоснабжения. Компактное оборудование предназначено для решения таких задач:
- добыча воды из источника и ее подача в водопроводную систему дома;
- выравнивание давления в трубах, предотвращение повреждения водопровода от гидроудара, возникающоге во время запуска системы;
- защита оборудования от самопроизвольного включения;
- хранение запасов воды, используемых при отключении электропитания.
Подача жидкости в систему водоснабжения из скважины происходит не при каждом открытии крана. Защитное реле и гидроаккумулятор отслеживают требуемую величину срабатывания. Снижение частоты включений продлевает срок службы двигателя моторной установки.
