Нормативы для установки газового котла

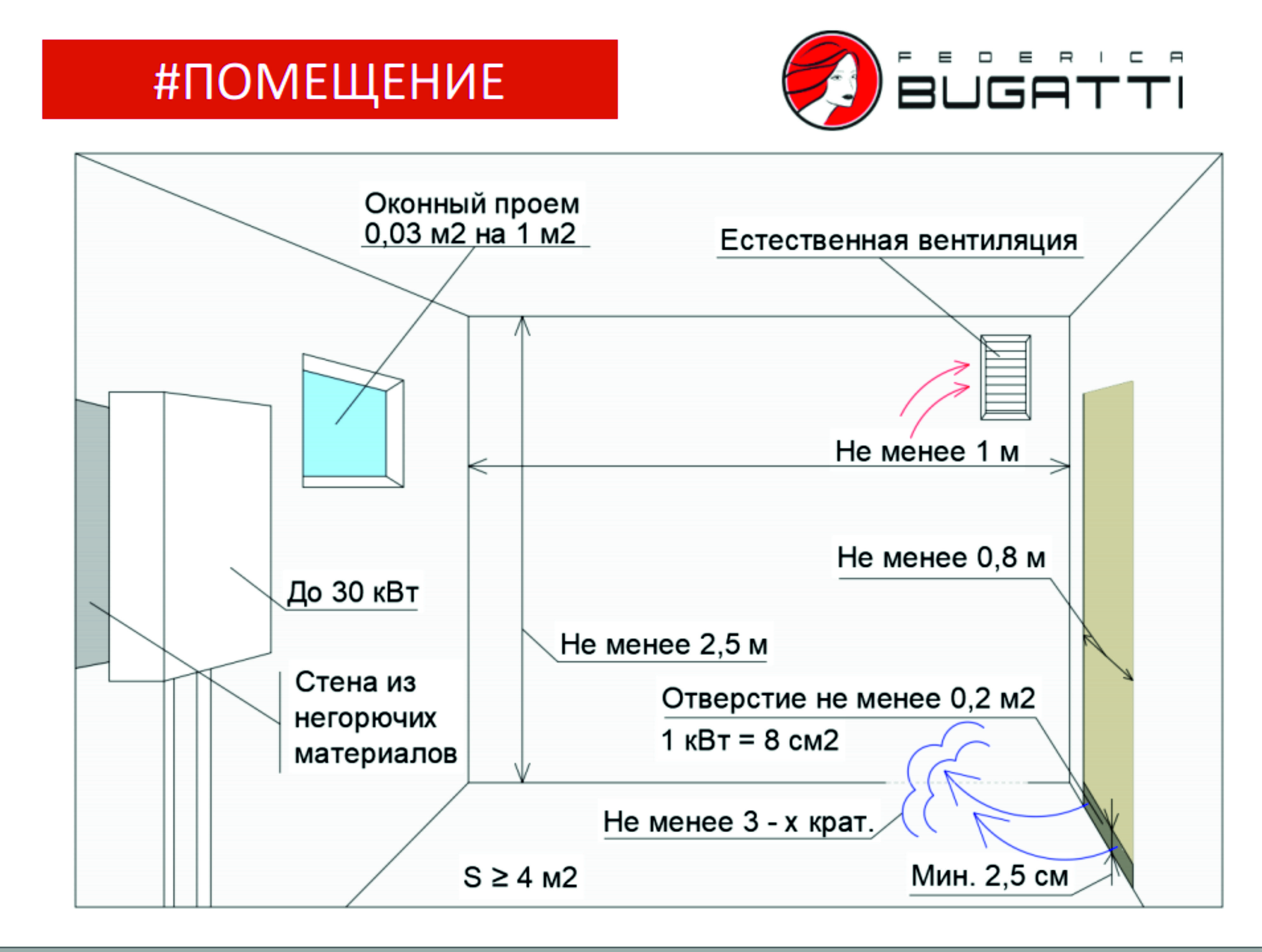

Общие нормативы к помещению где будет установлен отопительный котел

Газовый котел требует отдельного помещения в доме. Как правило, это комната располагается на цокольном этаже или в подвале, но это подходит только для одноэтажного особняка. Если у дома больше этажей лучше построить отдельную пристройку, тем более что котел сам ее и отопит. Требования к установке газовых котлов заключаются в следующем:

1. В одном помещении не более 4 квадратных метров, может быть установлен только один газовый котел.
2. Потолок по высоте должен быть не менее 2200 миллиметров.
3. Помещение должно быть очень хорошо освещено, причем естественным свечением. На 1м3 должно приходиться не менее 0,03 м2 площади оконных конструкций, и установлена вытяжка.
4. Дверные проемы должны быть не менее 80 сантиметров, для удобства входа и выхода.
5. Расстояние от котла до входной двери , рассчитывается от 1 метра до 1,5 метров.
6. В процессе эксплуатации возможны любые ремонтные и профилактические работы, чтоб они проходили в соответствии с требованиями, нужно заранее оставить свободное место в размере не менее 1,5 метров.
7. Во избежание вибраций при нагреве, газовый котел устанавливают строго горизонтально, обеспечивая максимальную устойчивость.
8. Стены и пол должны быть ровными и не содержать горючих смесей. Их как правило дополнительно обтягивают термостойким материалом.
9. Розжиг и насос на отопительном котле подключаются с помощью электроснабжения, поэтому наличие розетки с заземление в помещении где будет работать аппарат ,строго обязательно.
10. Как у любого печного отопления здесь имеется дымоход, так вот доступ для очистки и профилактики должен быть максимально удобным и просторным

Правила установки газовых котлов

Установлен напольный котел по правилам

Всем известно, что газовые котлы в одном модельном ряду отличаются по способу монтажа. Здесь выделяют две группы — напольные и настенные агрегаты. Разница их не только в том, что они монтируются по-разному, но и в различных технических характеристиках. Особенно отличаются они друг от друга по мощности.

Напольные агрегаты более мощные, в то время как настенные маломощные. Отсюда и их габаритные размеры. Поэтому в квартирах чаще всего устанавливают настенные конструкции, а в частном домостроении — напольные.

Требования к напольным агрегатам:

• Организация отдельного помещения, где во входной двери обустраивается сквозное отверстие для притока воздуха, или устанавливается окно с форточкой. Идеальное решение — обустройство вентиляционной системы, где отвод воздуха из помещения производится через отверстие под потолком.
• Установка герметичного дымохода для напольного котла. Очень часто, если используется газовый котел большой мощности, монтируется двойной дымоход по типу труба в трубе. Это обеспечивает стопроцентную гарантию абсолютной герметичности дымоходной конструкции.
• Само помещение котельной должно быть просторным со свободным доступом к нагревательному агрегату для обслуживания и проведения ремонтных работ. Котельная должна обеспечиваться водопроводом и канализацией.
• Так как напольные модели обладают значительным весом, под них обязательно сооружается прочный пол из негорючих материалов. Это может быть бетонная стяжка, камень, брусчатка, керамическая плитка и прочее.
• Входная дверь должна соответствовать определенным размерам. Минимальная ширина двери — 80 см. СНиПом определяются и минимальные габариты помещения под котельную. Но жизнь предъявляет свои требования, поэтому оптимальные размеры топочной для самых маломощных напольных агрегатов таковы — площадь 4 м², высота потолков не ниже 2,5 м.
• Вся электропроводка для напольного агрегата должна быть скрытого типа. Обязательно в помещении котельной устанавливается отдельный распределительный щиток.
• Стены отделываются только негорючими материалами — штукатуркой, облицовочным кирпичом, керамической плиткой и так далее. В помещении котельной запрещается хранить легковоспламеняющиеся вещества. Нельзя устраивать рядом выхлоп дымохода и забор воздуха в вентиляцию. Обе системы должны располагаться в разных частях помещения.

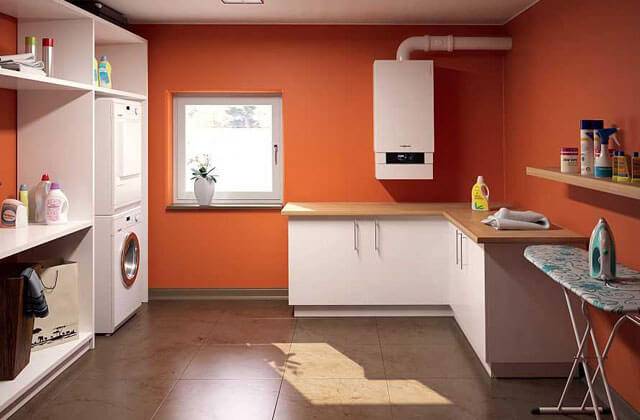

Требования к настенным агрегатам

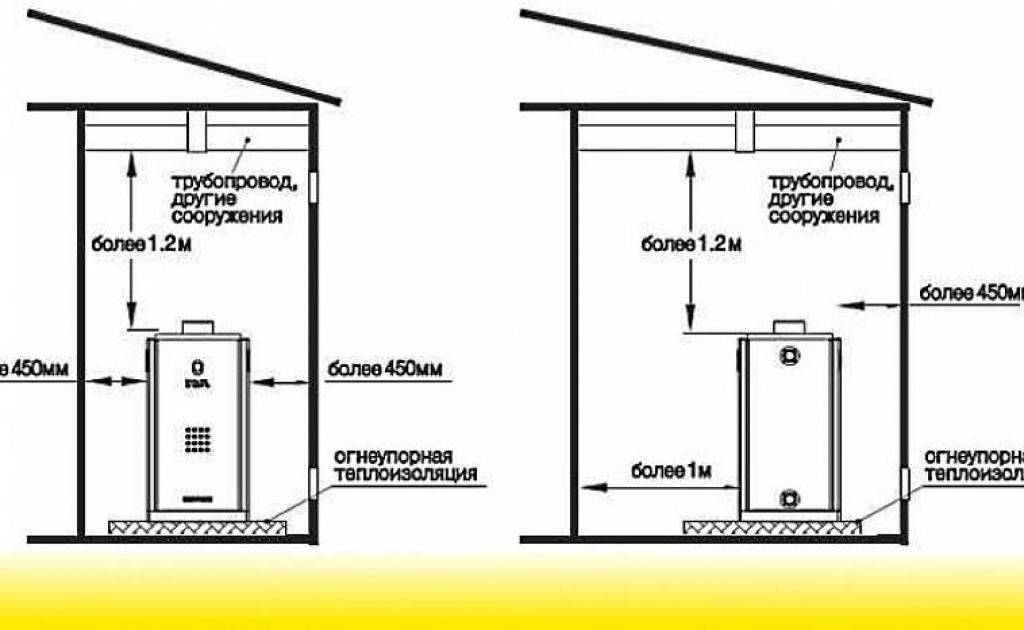

Требования по минимальным расстояния

С этим вариантом все намного проще. Будучи установленным на кухне, он обеспечен и канализацией, и водопроводом, и вентиляцией, и подведенной газовой магистралью. То есть расходы по монтажу и подключению в разы снижаются, а стоимость проводимых работ уменьшается.

Но существуют некоторые требования, которые обязательно необходимо учитывать:

• Во-первых, установка настенного газового котла возможна только на прочную стену, способную выдержать его вес. Гипсокартонные или фанерные перегородки для этого не подойдут.
• Если отделка стен уже была проведена до установки газового прибора, и при этом использовались горючие материалы, то под котел необходимо установить лист негорючего материала толщиной не менее 3 мм.
• Существуют минимальные расстояния от устанавливаемого газового котла до несущих конструкций здания. До стен и потолка — 0,5 м, до пола — 0,8 м.

Своими руками проводить подключение газовых котлов запрещается. Особенно это касается газовой магистрали. Здесь есть свои требования, основное из которых — наличие допуска на выполнение данного вида работ. Если он у вас есть, то нет проблем — можете все делать своими руками.

Отрегулировать котел можно и самостоятельно, но рекомендуем первую настройку доверить профессионалу

Здесь важно все провести в полном соответствии с требованиями, которые предъявляются инструкцией к газовому котлу

Установка газового котла в объединенных кухнях

В современном строительстве активно практикуется обустройство квартир-студий или планировок, при которых гостиная и кухня объединяются в одно большое пространство. Конечно, у такого решения есть масса достоинств – например, появляется большая часть свободного пространства, отлично подходящего для реализации всевозможных дизайнерских идей.

Проблема в том, что газовыми службами подобные планировки расцениваются как жилые, поэтому установка любого газового оборудования в них запрещена. В студиях эту проблему решить не получится, а вот при объединении гостиной с кухней возможны варианты.

Заземление газовых котлов

Как сделать заземление:

1. Нужно взять за основу контур в форме равнобедренного треугольника из 3х металлических стержней длиной 3 метра.
2. Необходимо соединить проводники.
3. При помощи омметра замерить сопротивление внутри контура (должно быть значение, близкое к 4 Ом). Если значение выше — к контуру можно добавить ещё один элемент.
4. Продолжать нужно до тех порт, пока значение не будет максимально близко к 4 Ом.

Для заземления используют стержни и трубки, которые соединяются металлическими полосками. Их устанавливают в грунт вертикально, чтобы система работала даже зимой. Рекомендуется покрыть металлические элементы антикоррозионным раствором.

Размеры газовой котельной в частном доме

Представляет собой, как правило, отдельное помещение, где установлены газовые котлы или водонагреватели. Причем, если газовое оборудование оснащено закрытыми герметичными камерами сгорания с мощностью (суммарно) не более 200 кВт, то их количество не может превышать 4 штук. Размеры топочной будут напрямую зависеть от мощности устанавливаемого оборудования. Большое значение уделяется закрытому или открытому типу камеры сгорания.

Предполагаемые размеры газовой котельной:

Тепловая мощность оборудования (общая)	Объем помещения ( в м³)
Менее 30 кВт	7,5 м³
От 30 кВт до 60 кВт	13,5 м³
От 60 кВт до 200 кВт	15,0 м³

Но это общие параметры. Теперь необходимо определиться с конкретикой: высотой, длиной и шириной котельной, наличием вентиляционной системы и места расположения оборудования.

Высота топочной не может быть менее 220 см. Что касается периметра, то тут возможны варианты. В принципе, эти показатели могут быть произвольными, но проход между газовым оборудованием и противоположной стеной не может быть менее одного метра. Исходя из этих данных и будет определяться ширина и длина топочной.

Согласно Санитарным нормам и правилам в обязательном порядке в котельной должна присутствовать система вытяжной и приточной вентиляции, окно, зарешеченное отверстие снизу двери, ведущей в рядом находящееся помещение, площадью около 0,02 м². Оконный проем не должен быть менее 0,25 м², с обязательным выходом на улицу и открыванием наружу.

Что касается места расположения самой котельной, то цокольные и подвальные этажи зданий не предназначены для размещения газоснабжения СУГ. Если речь идет о природном газе, то такое ограничение не действует. Наличие дымохода обязательно. Приток воздуха для котлов с закрытыми камерами горения должен поступать с улицы через специально обустроенный воздуховод или дымоход коаксиального типа.

Основные требования к помещению топочной:

• отдельное нежилое помещение;
• высота – не менее 2,2 м;
• расчетная площадь – 4 м² на один газовый котел;
• стены покрыты штукатуркой толщиной в 5 см, отделочные материалы пожаростойкие;
• напольное покрытие ровное, без применения горючих материалов;
• проем двери по ширине превышает 0,8 м;
• наружное окно размером 0,3 м² на 10 м³ топочной.

Наличие коммуникаций:

• электросети (напряжение 220В, ток 20А), обязательное заземление и индивидуальный автомат для защиты сети;
• отдельный запорный узел для каждого котла;
• система водоснабжения;
• система водоотведения.

Все системы должны отвечать нормативным стандартам.

Дымоход должен обладать:

• газонепроницаемостью;
• вытяжное отверстие по параметрам должно быть не менее площади дымохода агрегата;
• верхняя часть должна быть выше конька на крыше, чтобы продукты сгорания беспрепятственно удалялись с котельной.

Установка напольного оборудования:

• рядом с котлом категорически запрещается наличие источника открытого огня;
• к оборудованию должен быть свободный доступ.

Где возможно установить газовый котел

Установка газового котла в доме должна соответствовать определенным требованиям. Причем они обязательны к выполнению, не завися от того, работает ли он для ГВС или нет.

1. Монтировать котел следует в отдельностоящей комнате, площадью не менее 4 м2, а потолки обязаны быть не меньше 2,5 метров. Правила еще обозначают объемный размер комнаты – не менее 4 м3.

2. В помещении с котлом обязательно необходимо открывающаяся форточка или окно. Дверь должна быть не меньше, чем 80 см шириной.

3. Запрещена внутренняя отделка из горючих материалов. Технология подвесных потолков запрещается.

4. В комнату необходимо организовать постоянный приток свежего воздуха. Проем для притока обязан быть постоянно открытым, а его сечение обязано быть от 8 см2 на каждый 1 кВт от заявленной мощности греющего оборудования.

Обращаем внимание! Для того, чтобы установить газовый котел в доме мощностью 30 кВт нужно8 м3 свободного пространства. Далее по увеличению мощности – для 31-60 кВт должны обеспечены 13,5 8 м3, для 61-200 кВт требуется от 15 м3 свободного объема. Помимо этого для работы обогревательного оборудования любого вида должны быть обеспечены еще и следующие нормы:

Помимо этого для работы обогревательного оборудования любого вида должны быть обеспечены еще и следующие нормы:

• Выхлопная труба обязана быть выведена в отдельно стоящий газоход. Подключение к вентиляционным каналам запрещается.
• Горизонтальный газоход должен быть длиной не больше 3 метров внутри помещения. Допускается организовать не более трех углов и поворотов.
• Из дома газоход выходит вертикально. Высота на 1 метр больше, чем самое высокое место фронтона.
• Дымоход обязан быть выполнен из основ высокостойких к химическим и термическим воздействиями. Использование основы слоистого характера (асбестоцементные трубы) разрешается лишь на удалении от 5 метров от обреза выходного патрубка.

Когда происходит подключение газового котла на кухне требований еще добавляется:

• Высота навешивания котла обязана быть организована по следующей схеме – наинижний патрубок не должен быть ниже верхней части излива у мойки. Однако, при любом случае высота от пола не должна быть менее 80 см.
• Под навешенным котлом должно быть свободное пространство.
• Пол под газовым оборудованием требуется застилать металлическим листом (размер 1000 х 1000 мм). Требования газовиков и противопожарной службы не допускают асбестоцементных покрытий, т.к. он со временем стирается. С другой стороны требования СЭС не допускают наличия в доме элементов, которые содержать асбест.
• Помещения с газовым оборудованием не должны иметь каких-либо полостей, в которых возможно скапливание взрывоопасных смесей или продуктов сгорания.

Как можно заметить правила жестко регламентируют процесс установки. Однако, этому есть оправдание, т.к. газ опасная штука. Именно поэтому о монтаже газового котла можно забыть, если:

1. Вы владелец квартиры в многоэтажном доме (хрущевке), в котором отсутствует магистральный газоход.

2. На кухне имеются обустроенные фальшпотолки или капитально сделанная деревянная мебель.

3. При отсутствии приватизации на квартиру. Возможна только установка водогрейного аппарата. Все дело в том, что потребуется перепланировка, которую разрешено выполнять лишь владельцам.

Остальные случаи разрешают установку в квартирах водогрейных котлов. Настенные отопительные допускается, а вот с напольными все будет с большими проблемами.

Частный дом будет в этом плане проще. В подобном случае нет четких требований для обустройства котельной в самом в доме. Можно соорудить пристройку, не вызывающую лишних вопросов.

В частном жилье вообще самым лучшими вариантом станет установка настенного котла. Для него не потребуется обустройства хитрых защитных сооружений.

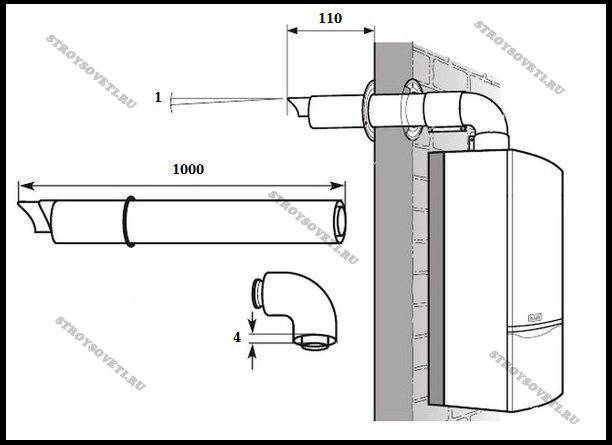

Обустройство дымохода и вентиляции

Напольные котлы отличаются большой мощностью, но настенные позволяют сэкономить место, особенно в небольших квартирахВентиляционная система, как и дымоход, необходимы для нормальной, бесперебойной работы отопительной системы, а также для предотвращения аварийного возгорания или взрыва. Они оборудуются отдельно, а для поступления свежего воздуха монтируется принудительный вентканал. Входное окошко располагается внизу входной двери или наружного перекрытия, его размер составляет минимум 1/30 всей площади комнаты. С целью предотвращения циркуляции воздуха не допускается перекрытие вентиляционных каналов.

Расположение котла предпочтительнее непосредственно около дымоходной трубы. Если она находится в стене, оборудуются два окошка — основное и ревизионное. Выход трубы оборудуется непосредственно на улицу или через другие помещения по трубам.

Отдельные помещения в качестве котельных уместно оборудовать в случае монтажа напольных котлов. Они отличаются более громоздкими габаритами по сравнению с настенными моделями и загромождают проход в комнате. Напольные котлы отличаются большей мощностью, но настенные удобно эксплуатировать даже в многоквартирных домах. В таком оборудовании уже предусмотрена коаксиальная труба, отводящая продукты сгорания и обеспечивающая одновременно приток воздуха.

Классификация по типу прокладки

Транспортировка газов осуществляется по разным типам прокладки газопроводов, от этого может зависеть и материал изготовления труб, и необходимость в строительстве опор газопровода, и расстояние до разных объектов:

1. Подземные газопроводы сооружаются из полиэтилена или стали, превалирует первый тип материала, обладающий устойчивостью к коррозии и отсутствием необходимости в защитных мероприятиях.
2. Для надземных газопроводов используются стальные трубы, инженерные сети проектируются с учетом необходимых опор, газокомпрессорных станций, необходимости перманентного ремонта.
3. Строительство наземных магистралей обходится дешевле, чем первые два, но тоже требует дорогостоящего технического обеспечения для соблюдения правил безопасности с учетом обеспечения сохранности от повреждений, которые могут представлять человеческие или природные факторы.
4. Подводные тоже не дешевы – прилично обходится забота о безопасности производства работ, специфических навыков требует проектирование с учетом сейсмической обстановки и удаленности от транспортных путей.

Прокладка газопровода среднего давления

В любом случае прокладка газопровода осуществляется согласно действующему законодательству Российской Федерации и нормативному расстоянию от зданий и сооружений до газопровода. Оборудование должно отвечать не только правилам техники безопасности, но и учитывать границы зон определенной протяженности, природоохранные мероприятия, землепользования – и все это зависит от категорий.

«Правила охраны газораспределительных сетей» определяют специальное зонирование и нормативные расстояния, на которые разрешается приближение к разнообразным сооружениям. Нормы установки АГЗС присутствуют в СНиП 2.07.01-89 «Градостроительство. Планировка и застройка городских и сельских поселений» и СП 42.13330.2011.

Подача газа в здание

Смотрите видео ниже на данную тему.

Общие требования

Существуют определенные требования, предъявляемые всем помещениям, где устанавливаются газовые котлы:

В первую очередь обращается внимание на освещение комнаты. По нормативам на один кубический метр пространства необходимо 0,03 м² оконного проема

Обратите внимание, что это чистое пространство, через которое будет проходить дневной свет. Здесь не учитываются оконная коробка или перегородки между стеклами. То есть чистая площадь стеклопакетов.
Обязательное условие — приточно-вытяжная вентиляционная система. Обратите внимание, что воздушный объем пространства должен за 1 час меняться 3 раза. Это обязательное условие для минимализации загазованности помещения.
Окно обязательно должно комплектоваться форточкой. А вот выходная дверь должна выводить только на улицу. Многие загородные застройщики игнорируют это правило и в итоге получают от представителей пожарной инспекции уведомление о необходимости его выполнения. В результате приходится пробивать дверь в стене, затрачивая на это и средства, и время, и силы.

Как связаны размеры помещения и мощность агрегата?

Существуют также определенные нормы, которые касаются взаимосвязи размеров помещения и мощности газовых котлов.

Предоставляем вашему вниманию несколько позиций:

1. Если мощность газового котла для отопления не превышает 30 кВт, то объем котельной может быть в пределах 7,5 м³. И это минимальный показатель.
2. Если производительность 30–60 кВт, то объем помещения — 13,5 м³.
3. Если мощность превышает 60 кВт, то объем комнаты определяется согласно паспортным данным отопительного прибора, но не меньше 15 м³.

Многие потребители, особенно те, которые решают организовать автономное отопление в городской квартире, часто задают вопрос о возможности установки газовых котлов для отопления и определения помещения для них. Скажем так, что каких-то строгих ограничений в этом плане нет, если все требования, предъявляемые правилами и нормами СНиП, в данных помещениях выдерживаются.

Конечно, необходимо особо отметить кухни, где эти правила и нормы уже гарантированно заложены проектом дома. Но и здесь есть один немаловажный нюанс. Необходимо учитывать суммарную тепловую мощность, исходящую от всех нагревательных приборов на кухне. Сюда отнесем варочную печь, ТЭНы, радиаторы отопления, бойлеры и прочее. Так вот их общая мощность не должна превышать 150 кВт.

Другие требования

Установка газового котла в помещении

И еще несколько требований:

• Высота потолков в котельной не должна быть меньше 2 м.
• Отделяться от других комнат котельная должна прочными огнеупорными перегородками.
• Материал, из которого возводится топочная, должен обладать временным пределом огнеустойчивости минимум в 45 мин. То есть при пожаре стенки, пол и потолок должны сдерживать пламя огня в течение этого времени.
• Оптимальный вариант планировки должен быть таким, чтобы огонь из помещения котельной не распространялся на другие комнаты частного дома или квартиры.

Требования к кухне

Когда дело касается частного дома, а точнее, установки газовых котлов в нем, то проблемы с требованиями решаются легко и быстро. Организовать отдельную топочную не составит большого труда. Нужно будет пристроить своими руками небольшое помещение, соответствующее необходимым нормативам. На стоимости строительства это отразится незначительно.

А вот установка газового котла в квартире — дело куда более сложное. Оптимальное помещение для этого — кухня. Но даже к ней есть определенные требования. Не будем еще раз напоминать о тех нормах, которые уже описывались выше. Все они в полном объеме должны выполняться без каких-либо отступлений.

Но есть и дополнительные требования:

Во-первых, в кухне можно установить только настенный газовый котел, и лучше, чтобы он был с закрытой камерой сгорания и коаксиальным дымоходом. В настоящее время производители предлагают двухконтурные модели, которые могут обеспечить квартиру не только автономной системой отопления, но и горячей водой в полном объеме.
Во-вторых, дополнительно для увеличения воздухообмена в помещении нужно во входной двери сделать отверстие и установить на него решетку

Площадь проема не должна быть меньше 0,02 м².
Если кухонное пространство не полностью соответствует требованиям СНиП, то установка газового котла для отопления возможна (обратите внимание — ВОЗМОЖНА), если на это дадут разрешение органы газового надзора.
Если кухня в вашей квартире имеет объем меньше 7,5 м³, то нельзя в ней устанавливать два нагревательных элемента.

Нормативные требования к монтажу газовых отопительных котлов

Если производитель не указал правила и технологию установки в паспорте, то монтаж газовых котлов отопления осуществляется на базе нормативов, регламентированных СНиП 42-101-2003 в пункте 6,23, где говорится, что:

1. Устанавливать котел разрешается на стенках, оформленных несгораемым покрытием. Зазор между стенкой и нагревателем должен быть равен 2 см.
2. В качестве несгораемого материала разрешается использовать асбестовые листы 3-х миллиметровой толщины. Сверху асбестовый слой следует покрыть еще листовой сталью.
3. В качестве защиты может выступать и штукатурка, нанесенная на стену, толщиной, равной 3 см. Тогда и зазор между котлом и стеной нужно увеличить на 0,5 см, то есть он должен быть равен 3 см.
4. Площадь несгораемого материала на стенке должна превышать величину нагревателя. Расстояние от кола должно быть равно 10 см со всех сторон кроме верха, в этой части площадь должна составлять 70 см.
5. Поскольку асбест признан небезопасным для здоровья, его разрешается заменить на другой. Хорошей альтернативой может служить толстый лист картона и минеральная вата. Несгораемым материалом может выступать облицовочная плитка из керамики – клеевая прослойка и керамика вполне соответствуют требованиям противопожарной безопасности.

Устанавливать газовую конструкцию нужно согласно четко установленным правилам в отношении боковых стенок. Если боковая стенка окажется в числе негорючих, то зазор между ней и котлом должен быть равен 10 см. От горючих поверхностей – 25 см. Дополнительную защиту при этом сооружать не обязательно.

Если производится монтаж газовых котлов на полу (напольные газовые нагреватели), то половое покрытие тоже должно быть устелено негорючим материалом. На деревянных покрытиях сооружается специальный несгораемый подиум с параметрами огнеустойчивости, соответствующими предельной грани, равной 45 минутам. Это может быть строительный кирпич либо толстая плитка для пола из керамики. Ее следует укладывать поверх асбестового слоя, который уложен на листах из стали. Величина негорючего постамента больше, чем параметры котла, как минимум на 10 см.

Сроки

Подключение к газовой сети — довольно долгий процесс. И основное время занимает не сам монтаж, а вопросы, связанные с документацией.

Технические условия выдают в течение 14 дней после приёма заявления. Разработка занимает 1—3 недели. Согласование длится дольше.

Ответа приходится ждать в среднем от 3 недель до 3 месяцев. Если проект не принят, приходится его исправлять и подавать заново.

Когда все работы выполнены, заключают договор на подключение к газопроводу. Этого приходится ждать до 30 дней.

Дольше всего приходится ждать согласования. Поэтому желательно сразу составлять документацию правильно, в соответствии с условиями и СНиПами. То есть требуется правильно выбрать компанию, которая имеет опыт разработки и согласования именно в данном районе.

Нормы помещения для котлоагрегата с открытой топочной камерой

Такой котел должен монтироваться в отдельном помещении, соответствующему нормам СНИП. Запрещается установка в ванных комнатах и санузлах.

Особые требования к данным модификациям котлов вызваны тем, что они забирают воздух для горения непосредственно из помещений, которые не должны быть жилыми.

Поэтому дополнительно к общим требованиям по установке котлов добавляются следующие:

1. Необходимость отдельной двери топочной с выходом на улицу.
2. Забор воздуха обязан выполняться не из внутренних комнат.
3. Вытяжная вентиляция и газоходы должны соответствовать параметрам обозначенным заводом-изготовителем в технической документации к котлу и его проекту установки.

Расположение газового котла

Газовый котел в квартире обычно размещают на кухне, что обуславливается наличием всех необходимых коммуникаций, да и расстояние от газовой трубы до котла выдерживается без проблем. Как правило, для квартир используются настенные котлы, которые крепятся к стенам при помощи специальных кронштейнов, идущих в комплекте с оборудованием.

Если в доме есть лестница, ведущая на верхний этаж, у хозяев возникает желание установить котел под ней. Как правило, объема пространства под лестницей достаточно для котла, а вот с вентиляцией есть проблемы, поэтому ее приходится обустраивать отдельно, используя трубы большого диаметра.
