Как обустроить дренажный колодец на даче

Подготовительные работы

Прежде чем начать устанавливать дренажный колодец, вам понадобятся необходимые материалы и инструменты. Следующие материалы и инструменты могут понадобиться для установки дренажного колодца своими руками:

Материалы:

Дренажная труба и соединительные элементы
Колодец (каменный, бетонный или пластиковый)
Гравий или щебень
Песок
Цемент
Специальные герметики и крепежи

Инструменты:

Лопата
Кирка
Молоток
Уровень
Лента измерительная
Линейка
Строительный нож
Ракель или лопатка для смешивания цемента и песка
Гибкие трубы для слива воды

Выбор места для установки дренажного колодца очень важен. Обычно дренажный колодец устанавливают на низине или в месте, где вода накапливается

Однако, важно убедиться, что место установки дренажного колодца не находится близко к фундаменту здания, так как это может привести к повреждениям фундамента и ухудшению его качества

Выбор размера дренажного колодца и глубины заложения зависит от многих факторов, включая количество воды, которое нужно собрать, размер и конструкцию здания, глубину грунтовых вод и другие факторы. В таблице ниже приведены рекомендуемые размеры дренажного колодца и глубина заложения для разных типов зданий и грунтов.

Тип здания	Размер колодца (диаметр х глубина)	Глубина заложения
Частный дом	0,8 – 1,2 м х 1,5 – 2,0 м	1,2 – 1,5 м
Гараж	0,6 – 0,8 м х 1,2 – 1,5 м	1,0 – 1,2 м
Бассейн	1,5 – 2,0 м х 2,0 – 2,5 м	2,0 – 2,5 м
Здание с многоквартирными аппартаментами	1,5 – 2,0 м х 2,5 – 3,0 м	2,5 – 3,0 м

Рекомендуется обсудить выбор размера дренажного колодца и глубину заложения со специалистом в области дренажных систем, чтобы убедиться, что выбранный размер и глубина подходят для ваших конкретных условий.

Завершение монтажа: герметизация и защита от грунтовых вод

После проведения основных этапов монтажа железобетонных дренажных колодцев необходимо выполнить завершающие работы, включающие в себя герметизацию и защиту от грунтовых вод. Эти меры позволяют обеспечить безопасность и надежность работы колодца.

Герметизация колодца

Герметизация является одним из важных этапов завершения монтажа. Герметизация позволяет предотвратить проникновение грунтовых вод и других вредных веществ внутрь колодца. Для герметизации используются специальные герметики на основе полиуретана или силикона.

Перед нанесением герметика необходимо очистить поверхность колодца от грязи и пыли.
Герметик наносится на стыки и швы колодца с помощью шпателя или мастичной кисти.
После нанесения герметика поверхность должна быть ровной и гладкой.
Герметик должен иметь достаточную прочность и устойчивость к химическим веществам, чтобы обеспечить долговечность колодца.

Защита от грунтовых вод

Для защиты от грунтовых вод необходимо применить дополнительные меры, чтобы предотвратить проникновение воды внутрь колодца.

Устанавливают плотно прилегающую кольцевую юбку из водонепроницаемого материала вокруг колодца.
На дно колодца укладывают гидроизоляционные материалы, такие как гидрошпонка или специальные пленки.
При монтаже крышки колодца используется герметичное уплотнительное кольцо.

Таким образом, герметизация и защита от грунтовых вод являются обязательными мерами при монтаже железобетонных дренажных колодцев. Эти меры позволяют обеспечить надежность и долговечность работы колодца, а также предотвратить появление проблемных ситуаций в будущем.

Виды и способы установки дренажных колодцев

Любителям свойственно зачастую путать дренажную гидросистему с ливневкой, устройство которой происходит у поверхности почвы. Детали дренажной системы, включая дрены, колодцы и трубы, должны залегать на уровне подошвы либо ниже, чем основание фундамента. Дренами называются гофрированные трубы, имеющие прорези по бокам. Отверстия подготавливаются для того, чтобы внутрь них попадали излишки влаги из почвы. Дренажные колодцы делятся на несколько основных типов:

Поворотные. Устанавливаются одновременно с трубами, имеющими наибольший размер.
Коллекторные. Располагаются в местах конечных точек системы труб.
Смотровые. Монтируются на разветвлениях труб либо поворотах.
Поглотительные. Предусматриваются на участках, откуда вода собирается в обычную канаву.

Диаметр поворотной конструкции должен быть таким, чтобы человеку можно было без труда попасть в колодец и осуществить ремонтные работы. Установка поворотных колодцев производится на участках, где имеются угловые соединения труб системы. Устройство смотровых колодцев для дренажа напоминает монтаж поворотных дренажных систем. Это облегчает подведение всех угловых, переходящих либо крестовых участков трубопровода.

Накопительные конструкции должны иметь дно, которое может быть сделано из бетонной плиты. Саму шахту необходимо как следует герметизировать, поэтому обустройство дренажного колодца производится с использованием джутового волокна, пропитанного смолой. При этом нет необходимости соединять в замок одно бетонное кольцо с другим. Такое сооружение требует регулярного ухода, связанного с откачкой воды, скапливающейся внутри резервуара. Для этого применяется специальный насос.

Предназначение дренажного колодца

Невозможно представить дренажную систему без колодца, который служит для сбора излишней воды со всей территории земельного участка. Конструкция должна обеспечивать естественное всасывание влаги в глубокие слои почвы. Для водоотведения предусматривается насос, выкачивающий влагу к отдаленным участкам.

Смотровой колодец для дренажа требуется для того, чтобы упрощать очистные функции системы. Основным предназначением коллекторного колодца является сбор воды. Накопительные (водоприемные) конструкции устанавливаются для накопления воды, которая поступает с ливневой канализации.

Количество смотровых колодцев в дренажной системе должно зависеть от площади, которой необходимо отведение грунтовых вод. Данный вид конструкции обеспечивает регулярную очистку всей системы дренажа, а также предупреждает различные нарушения в системе. Смотровой колодец обычно располагается в местах соединения труб, а также на поворотах системы. Обустройство общего дренирования почвы обычно производится возле дорожного кювета либо границы участка.

Колодец поглотительного типа предназначается для участков с небольшим количеством грунтовых вод. Дно сооружения обычно располагается ниже, чем уровень поверхности минимум на 2 м. Для улучшения процесса всасывания воды на дно насыпается щебень, битый кирпич либо камень.

Основное назначение дренажного колодца связано не только с пониженным уровнем воды, но и отведением стоков от земельного участка в грунт или в специальный накопительный колодезный резервуар. Сооружение не только позволит защитить постройки на участке от разрушения, но и предотвратит заболачивание грунта.

Дренажные колодцы из пластика не рекомендуется монтировать в грунтах, которые склонны к пучению и сдвигам. Единственным недостатком колодцев из бетонных колец считается необходимость применения специальной техники из-за большого веса используемого материала. По этой причине устройство дренажного колодца связано с большими финансовыми затратами.

Для создания фильтрующего сооружения следует прорыть траншею вдоль строения. Ее глубина должна быть ниже, чем основание фундамента. На дно следует насыпать щебенку либо кирпич, раздробленный на мелкие части. После укладки мембранной пленки вокруг конструкции снова насыпается щебенка. Далее используется защитный материал, укладываемый внахлест 100-150 мм. Сверху конструкцию следует засыпать песком и укрыть грунтом.

Устройство дренажных колодцев

Сегодня нет недостатка в выборе строительных материалов для обустройства дренажной системы различного размера, конфигурации и сложности. Для того чтобы принять верное решение, необходимо ознакомиться с общим устройством канализации, продумать и создать свой проект.

Устройство дренажного колодца довольно простое:

Днище. Оно является основой для вертикальной шахты. В зависимости от типа колодца днище может быть сплошным, с одним большим или несколькими маленькими отверстиями.
Стенки. Эта часть шахты может быть цельной или собираться из нескольких фрагментов. Стенки ограждают внутреннее пространство колодца от проникновения воды и мусора извне и сбора отстоявшегося осадка из стоков.
Опорная плита. Устанавливается поверх шахты с целью ее закрытия и герметизации. Обустраивается люком с технологическими отверстиями для отвода газов.
Дорожная плита. Применяется в тех случаях, когда дренажный колодец своими руками строится в местах, где находится автостоянка или проходит дорога.
Электронасос. Насосы для откачки воды предназначены для перекачки собранной жидкости в емкости для полива, душа или в ближайший водоем. Выкачка воды осуществляется по мере наполнения резервуара или в автоматическом режиме.

Сборка дренажных систем может производиться с использованием ручного инструмента или с привлечением спецтехники.

Для чего нужны

Колодцы нужны для накопления и отвода грунтовых вод, а также используются при контрольной проверке дренажных труб и прочистке системы от ила и мусора. Разновидность резервуаров связана с их рабочей направленностью. Однако принцип устройства у всех одинаковый. В конструкцию включены три основные части:

дно – цельное или в форме тройника, с приспособлением для сбора ила;
шахта – дрена с гофрированными или гладкими стенками;
крышка – сплошной или ливневый люк, сделанный из металла или пластика.

Есть типы емкостей, у которых дно не предусмотрено. Иногда резервуары закрывают герметическим люком, чтобы полностью исключить попадание мусорных отходов вместе с поверхностными стоками.

Смотровой колодец для ревизии дренажной системы

Илистые образования и другие наносы, поступающие в колодец по трубам, оседают на днище. Поэтому оно должно находиться ниже подсоединенных дрен, как минимум, на 40 см.

Дренажные колодцы разделяются на несколько видов

Поворотный колодец

Обустраивается в поворотный местах трубопровода. Главная функция – свободный доступ к трубам, для устранения засоров и осуществления ремонта. Размер конструкции напрямую связан с тем будут для работ опускаться в колодец или нет, если планируется проводить ремонт внутри колодца, то диаметр его должен быть как минимум 1м.

Ревизионные колодцы (смотровые)

Устанавливаются для проведения регулярных инспекций канализационной магистрали. Смотровой колодец позволяет быстро устранить причину аварии, провести профилактику трубопровода. Данный тип конструкции всегда большого диаметра, так как при возникновении проблемы всегда осуществляется спуск на дно, для ее решения. Монтаж ревизионных колодцев делается на схождении нескольких труб и на прямых отрезках магистрали каждые 30 метров.

Поглотительный колодец

Устанавливаются точечно, для отвода лишней влаги из почвы. Они не имеют подвода к дренам, соответственно собранную воду в канализацию сбросить не могут. Вода скопившаяся отводится в нижние слои грунта.

Для монтажа поглотительного колодца потребуется:

Вырыть котлован глубиной 2 м
Дно застелить щебнем
На щебень установить перфорированную трубу диаметром 1,5 м
В колодец засыпается фильтрующими материалами (гравий, кирпичная крошка, щебенка и т.д)
После заполнения полости вся конструкция накрывается геотканью и засыпается почвой.

Накопительный колодец

В большинстве случаев монтируются на территории, где планируется дальнейшее использование воды, а также при глубоком залегании водоприемных слоев.

Вода наполняет резервуар, после отводится в близлежащий водоем или применяется для бытовых нужд.

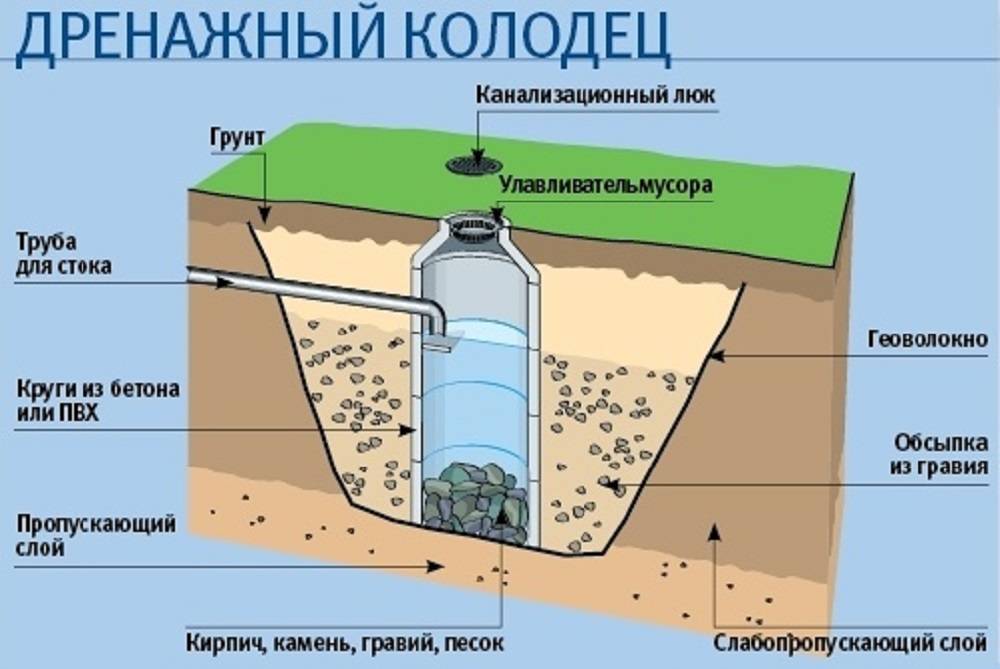

Стандартный дренажный колодец состоит из:

Канализационного смотрового люка.
Горловина.
Шахта
Дно (в поглотительных колодцах монтаж днища не требуется)

Обустройство дренажных колодцев осуществляется из пластиковых емкостей или бетонных колец.

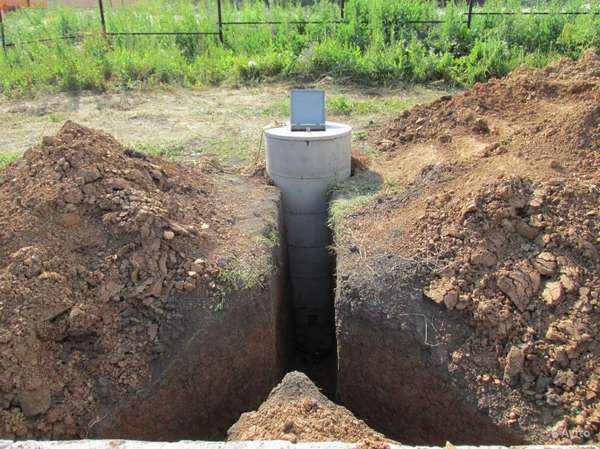

Дренажный колодец из бетонных колец

Кольца из бетона изготавливаются высотой от 270 мм до 1000мм, диаметром от 700мм до 2000 мм до, с люком, сквозные и с дном. С их помощью сооружаются дренажный колодец любого типа. Недостатком данного вида конструкции является сложность монтажа. Погрузить кольца в котлован без специального оборудования не возможно, они очень тяжелые. Наряду с этим они обладают высокой прочностью и долговечностью.

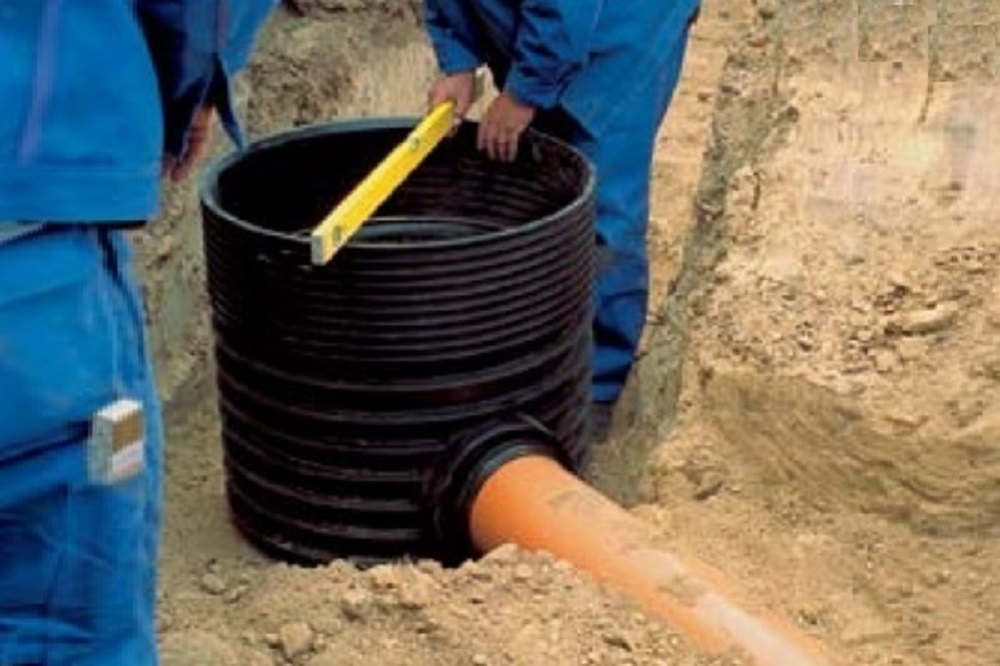

Дренажные колодцы из пластика

Пластиковые гофрированные шахты для дренажных колодцев более популярны, чем изделия из бетона.

Отливаются с ребрами жесткости, что увеличивает их прочность
Оснащены отводами для труб
Обладают не большим весом
Срок службы до 50 лет
Не требуется герметизация
Не подвержены гниению и коррозии
Простой монтаж

Обслуживание дренажной системы

Чтобы система осушения почвы функционировала долго и исправно она требует регулярного обслуживания:

Обычный уход предполагает периодическую чистку колодцев. Частота этой процедуры зависит от условий, в которых эксплуатируется система.
Прочистка дренажа механическим способом. Прочистка поверхностной системы дренажа не представляет особой сложности и может быть произведена самостоятельно. В случае с глубинным дренажом дело обстоит сложнее – потребуется специальная пневматическая установка, имеющую насадки для удаления отложений и дробления крупных элементов. Подобную очистку рекомендуется производить 1 раз в 3 года.
Гидродинамическая прочистка дренажа. Этот способ заключается в промывке труб смесью воздуха и воды, подаваемых под давлением. Смесь подается попеременно сначала в один конец трубы, находящийся в дренажном колодце, затем второй, который выводится на поверхность на этапе монтажа дренажной системы. Промывка производится насосом и компрессором, подающим воздух под высоким давлением. Под действием смеси отложения дробятся и вымываются наружу. Периодичность гидродинамической очистки 1 раз в 10 лет.

Экономия на очистке может повлечь за собой нарушение функционирования системы и необходимость замены некоторых элементов, что в конечном итоге приведет к дополнительным затратам на материалы и проведение работ. Грамотная эксплуатация поможет поддержать систему в рабочем состоянии и продлит срок ее службы.

Источник

Правильное устройство дренажного колодца

Покупка готовой продукции – это наиболее оптимальное решение. Единственным недостатком такого решения является завышенная цена изделия. Поэтому хозяева частных домов предпочитают изготавливать дренажные колодцы своими руками.

В зависимости от типа применения, используют гофрированные трубы следующего диаметра:

Если сооружение монтируют исключительно для возможности проведения диагностики, то внутренний диаметр трубы варьируется от 340 до 460 мм. Такого размера также достаточно для поверхностной очистки системы водой.
Когда колодец создаётся как накопительное устройство, то диаметр трубы может быть от 575 и до 695 мм. Такая же конструкция подходит и для фильтрующих колодцев.
Трубы, диаметром 925 мм устанавливаются тогда, когда необходим свободный доступ к устройству. Такие размеры удобны при проведении технического обслуживания и ремонта.

Помимо вышеописанной продукции устанавливаются переходные резиновые манжеты и уплотнители. Диаметр этих элементов подбирается исходя из внутреннего диаметра самих труб. Также, для правильного устройства дренажного колодца, стоит установить в него пластиковое дно и люк, который снизит вероятность проникновения посторонних в систему. Иногда, вместо пластикового люка, применяют самодельные деревянные конструкции.

Виды дренажных колодцев

Существует несколько вариантов исполнения дренажных колодцев, каждый из которых выполняет определенные задачи. Рассмотрим эти виды более подробно:

1. Смотровой (инспекционный) колодец. Его предназначением является осмотр и прочистка засорившихся труб. Для сбора воды такие сооружения не предназначены. Смотровые колодцы для дренажа небольшого диаметра (до 46 см) служат для промывки трубопроводов, в то время как более габаритные изделия диаметром 0,9-2 м позволяют спускаться внутрь людям для проведения прочистных мероприятий. Инспекционные колодцы устанавливаются в местах соединений труб, а также на очень длинных прямолинейных участках дренажного трубопровода.

Часто используются поворотные ревизионные колодцы, устанавливаемые на пересечении нескольких дренажных труб, в угловых точках, а также на поворотах трубопроводов.

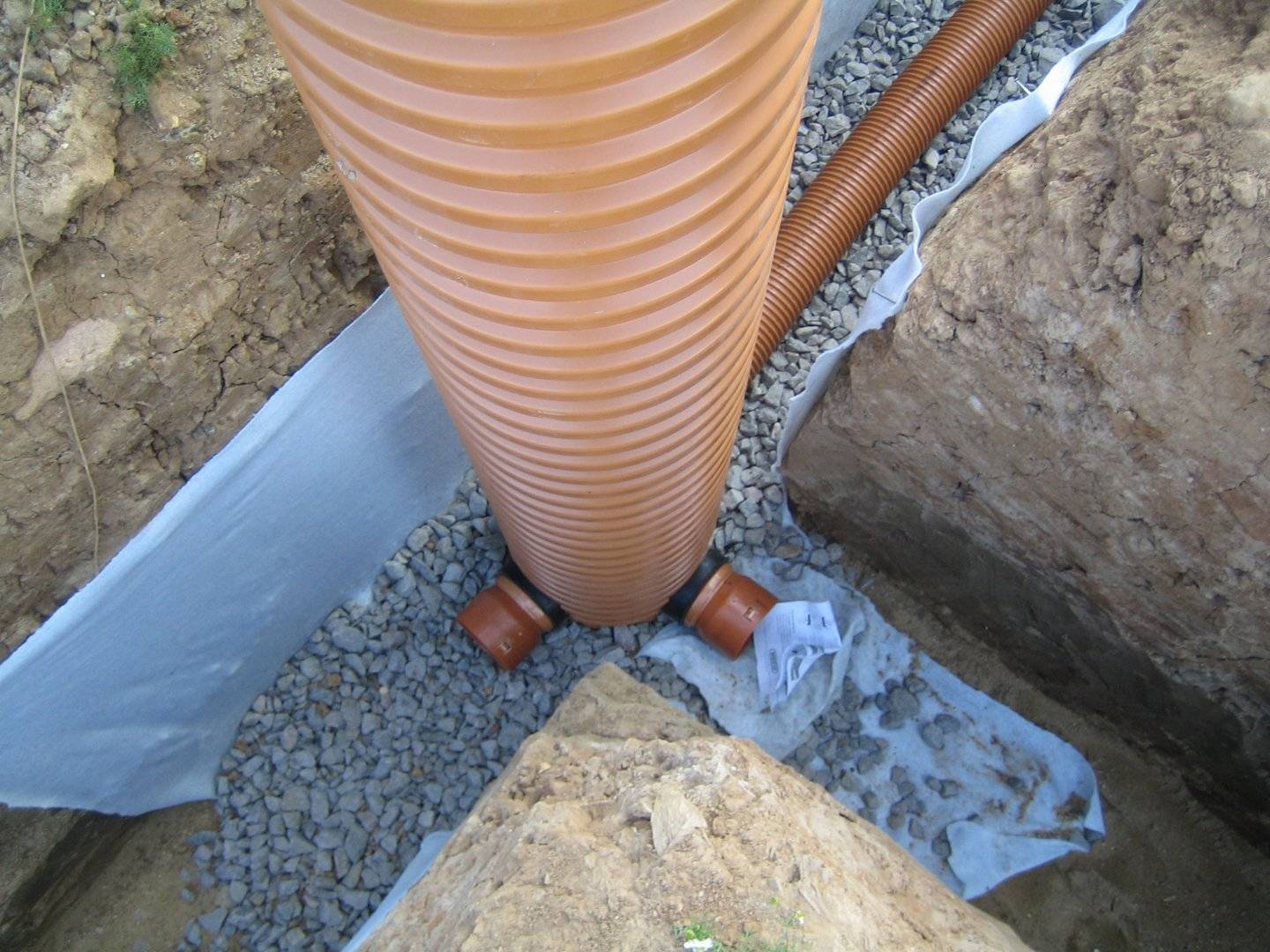

На фото поворотный инспекционный колодец из пластика

2. Коллекторный (накопительный) колодец. Устанавливается, когда почва на участке глинистая, не способная впитывать большое количество влаги. Применяется также в случаях, когда невозможно сбрасывать лишнюю влагу за пределы участка. Устройство дренажного колодца предполагает поступление в него воды из дренажной системы с последующим ее расходованием для всевозможных хозяйственных нужд. Такие колодцы являются герметичными. На участке может находиться несколько подобных сооружений. Если колодец представлен в единственном числе, в него подводится одновременно несколько дренажных труб.

Диаметры пластиковых труб для изготовления таких колодцев начинаются от 57 см. Чем более глубоким будет резервуар, тем медленнее он будет наполняться, а устанавливается он в самой низкой точке участка, ниже прохождения дренажных труб.

Устройство дренажного колодца с насосом

3. Поглотительный (фильтрующий) колодец. Его применение целесообразно в случае, когда вывести дренажные воды за пределы участка или в центральную канализационную систему не представляется возможным.

Поглотительный колодец для дренажа обычно имеет глубину более 2 метров. На дно сооружения засыпается слой битого кирпича, шлака или гравия толщиной около 30 см, которые способствуют всасыванию воды в грунт. Верхняя часть колодца накрывается геотекстилем, поверх которого насыпается слой грунта.

Колодцы поглотительного типа часто устраиваются в качестве последней ступени очистки стоков после септика

Применение фильтрующего колодца оправдано на песчаных и супесчаных грунтах, имеющих высокую поглотительную способность.

Как сделать самому?

Собственники дачных и загородных участков чаще всего занимаются обустройством дренажной канавы своими руками.

Для того чтобы система водоотведения была максимально эффективной, для начала размечают участок, а затем дожидаются первого сильного дождя и смотрят, где скапливается больше всего воды – именно оттуда необходимо выводить воду в первую очередь.
Проще всего провести канавы в том случае, если земля на участке имеет естественный уклон, тогда единственное, что понадобится – это выкопать П-образную яму вдоль забора. Хотя довольно часто траншею выкапывают в форме елочки, «ветки» которой заводятся на разные участки земельного надела, а затем сводятся в единый «ствол».

Глубина канавы должна составлять 70 см, а ширина – примерно 40-50 см. Она должна начинаться выше уровня дома, чтобы полноценно собирать сток талых и дождевых вод, а выводиться уже за пределы участка через установленные дренажные трубы.
Дно траншеи обычно выкладывают щебнем, который плотно утрамбовывается, а на гравий укладывается перфорированная водосточная гофротруба с диаметром около 10 см.
На финишном этапе трубы оборачивают слоем геотекстиля и делают укрепление откосов траншеи.

Виды и способы установки дренажных колодцев

Любителям свойственно зачастую путать дренажную гидросистему с ливневкой, устройство которой происходит у поверхности почвы. Детали дренажной системы, включая дрены, колодцы и трубы, должны залегать на уровне подошвы либо ниже, чем основание фундамента. Дренами называются гофрированные трубы, имеющие прорези по бокам. Отверстия подготавливаются для того, чтобы внутрь них попадали излишки влаги из почвы. Дренажные колодцы делятся на несколько основных типов:

Поворотные. Устанавливаются одновременно с трубами, имеющими наибольший размер.
Коллекторные. Располагаются в местах конечных точек системы труб.
Смотровые. Монтируются на разветвлениях труб либо поворотах.
Поглотительные. Предусматриваются на участках, откуда вода собирается в обычную канаву.

Диаметр поворотной конструкции должен быть таким, чтобы человеку можно было без труда попасть в колодец и осуществить ремонтные работы. Установка поворотных колодцев производится на участках, где имеются угловые соединения труб системы. Устройство смотровых колодцев для дренажа напоминает монтаж поворотных дренажных систем. Это облегчает подведение всех угловых, переходящих либо крестовых участков трубопровода.

Накопительные конструкции должны иметь дно, которое может быть сделано из бетонной плиты. Саму шахту необходимо как следует герметизировать, поэтому обустройство дренажного колодца производится с использованием джутового волокна, пропитанного смолой. При этом нет необходимости соединять в замок одно бетонное кольцо с другим. Такое сооружение требует регулярного ухода, связанного с откачкой воды, скапливающейся внутри резервуара. Для этого применяется специальный насос.
