Описание схемы
В данной схеме используется двухконтурный настенный газовый котел фирмы Viesmann (1), мощностью 8,0-31,7 кВт. Помимо системы отопления в схеме предусмотрена система ГВС (2) (бойлер той же фирмы на 300 литров) и система обогрева теплыми полами.
В системах отопления и ГВС используется расширительные баки (4), (5) фирм Reflex. Для улучшения циркуляции в системах предусмотрены установки насосов фирмы Wilo:
- Насос котлового контура (6);
- Насос системы отопления (7);
- Насос системы теплый пол (8);
- Насос системы ГВС (9) и циркуляционный насос (10).
Особое внимание стоит обратить, на две распределительные гребенки dу=76×3,5 (по схеме 3). Для безопасности предусмотрены две группы фирмы Vissmann:. Для безопасности предусмотрены две группы фирмы Vissmann:
Для безопасности предусмотрены две группы фирмы Vissmann:
Предохранительная группа котла 3 бара (11);
Комплект безопасности бойлера (12) DN15, H=6 бар.
Все элементы принципиальной схемы подробно указаны в спецификации к схеме.
Вентиляция, как обязательный элемент при строительстве дома
направление поступающего и выходящего воздуха
Вместе с планом будущего дома застройщик должен предоставить чертёж систем проветривания, либо хозяин самостоятельно должен заняться решением этого вопроса, но присутствие такой системы в доме обязательно. Постоянная циркуляция воздуха способствует увеличению срока службы всего здания, снижает риски возникновения грибковых заражений на фундаменте и стенах и обеспечивает жителей дома свежим воздухом.
Не стоит беспокоиться о возможности проведения вентиляции в уже построенные дома – это допустимо, но доставит немного больше хлопот.
Системы подачи воздуха в помещение условно разделены на два вида:
- Естественная. Создаётся под действием физических свойств воздушных потоков.
- Принудительная или механическая. Подача воздуха таким образом, рассчитана на помещения большой площади, для большого количества обитателей или для общественных мест. Создаётся с помощью дополнительных, нагнетающих воздух, элементов.
Таблица 1.5 – Вытяжные и приточные устройства
Обозначение | Код | ||
На | |||
Отверстие | 1.5.01 | ||
Отверстие | 1.5.02 | ||
Воздухораспределитель | 1.5.03 | ||
Воздухораспределитель | 1.5.04 | ||
Воздухораспределитель | 1.5.05 | ||
Воздухораспределитель | 1.5.06 | ||
Воздухораспределитель | 1.5.07 | ||
Воздухораспределитель | 1.5.08 | ||
Воздухораспределитель | 1.5.09 | ||
Воздухораспределитель | 1.5.10 | ||
Воздухораспределитель | 1.5.11 | ||
Воздухораспределитель | 1.5.12 | ||
Воздухораспределитель | 1.5.13 | ||
Воздухораспределитель | 1.5.14 | ||
Воздухораспределитель | 1.5.15 | ||
Сопло | 1.5.16 | ||
Воздухораспределитель | 1.5.17 | ||
Воздухораспределитель | 1.5.18 | ||
Воздухораспределитель | 1.5.19 | ||
Решетка | 1.5.20 | ||
Решетка | 1.5.21 | ||
Решетка | 1.5.22 | ||
Решетка | 1.5.23 | ||
Решетка | 1.5.24 | ||
Решетка | 1.5.25 | ||
Местный | 1.5.26 |
Условные обозначения систем вентиляции

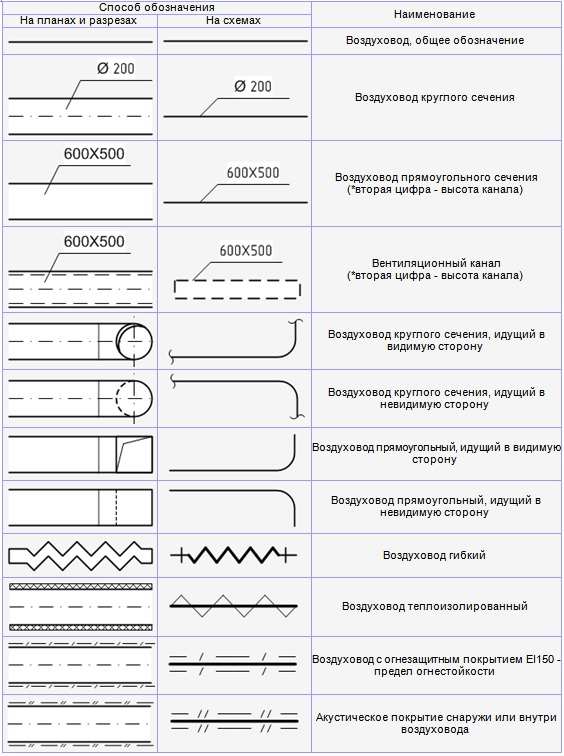

Таблица 1.1 — Воздуховоды
Обозначение | Код | ||
На | На | ||
Воздуховод, | 1.1.01 | ||
Воздуховод | 1.1.02 | ||
Воздуховод | 1.1.03 | ||
Вентиляционный | 1.1.04 | ||
Воздуховод | 1.1.05 | ||
Воздуховод | 1.1.06 | ||
Воздуховод | 1.1.07 | ||
Воздуховод | 1.1.08 | ||
Воздуховод | 1.1.09 | ||
Воздуховод | 1.1.10 | ||
Воздуховод | 1.1.11 | ||
Акустическое | 1.1.12 |
Таблица 1.2 — Воздуховоды в шахте
Обозначение | Наименование | Код |
Приточный, | 1.2.01 | |
Приточный, | 1.2.02 | |
Вытяжной, | 1.2.03 | |
Вытяжной, | 1.2.04 | |
Рециркуляционный, идущий в | 1.2.05 | |
Рециркуляционный, | 1.2.06 | |
Воздуховод | 1.2.07 | |
Примечание |
Таблица 1.3 — Прямоугольные фитинги
Обозначение | Код | ||
На | На | ||
1.3.01 | |||
Переход | 1.3.02 | ||
Переход | 1.3.03 | ||
Отвод | 1.3.04 | ||
Отвод | 1.3.05 | ||
Колено | 1.4.06 | ||
Колено | 1.3.07 | ||
Раздвоение | 1.3.08 | ||
Раздвоение | 1.3.09 | ||
Ответвление | 1.3.10 | ||
Ответвление | 1.3.11 | ||
Ответвление | 1.3.12 | ||
Ответвление | 1.3.13 | ||
Примечание — Обозначения фасонных элементов |
Таблица 1.4 — Круглые фитинги
Обозначение | Код | ||
На | На | ||
Переход | 1.4.01 | ||
Отвод | 1.4.02 | ||
Отвод | 1.4.03 | ||
Отвод | 1.4.04 | ||
Отвод | 1.4.05 | ||
Колено | 1.4.06 | ||
Колено | 1.4.07 | ||
Тройник | 1.4.08 | ||
Тройник | 1.4.09 | ||
Тройник | 1.4.10 | ||
Крестовина | 1.4.11 | ||
Тройник | 1.4.12 | ||
Крестовина, | 1.4.13 | ||
Тройник | 1.4.14 | ||
Примечание — Обозначения фасонных элементов |
Таблица 1.5 — Вытяжные и приточные устройства
Обозначение | Код | ||
На | |||
Отверстие | 1.5.01 | ||
Отверстие | 1.5.02 | ||
Воздухораспределитель | 1.5.03 | ||
Воздухораспределитель | 1.5.04 | ||
Воздухораспределитель | 1.5.05 | ||
Воздухораспределитель | 1.5.06 | ||
Воздухораспределитель | 1.5.07 | ||
Воздухораспределитель | 1.5.08 | ||
Воздухораспределитель | 1.5.09 | ||
Воздухораспределитель | 1.5.10 | ||
Воздухораспределитель | 1.5.11 | ||
Воздухораспределитель | 1.5.12 | ||
Воздухораспределитель | 1.5.13 | ||
Воздухораспределитель | 1.5.14 | ||
Воздухораспределитель | 1.5.15 | ||
Сопло | 1.5.16 | ||
Воздухораспределитель | 1.5.17 | ||
Воздухораспределитель | 1.5.18 | ||
Воздухораспределитель | 1.5.19 | ||
Решетка | 1.5.20 | ||
Решетка | 1.5.21 | ||
Решетка | 1.5.22 | ||
Решетка | 1.5.23 | ||
Решетка | 1.5.24 | ||
Решетка | 1.5.25 | ||
Местный | 1.5.26 |
Обозначение | Код | ||
На | На | ||
Дефлектор | 1.6.01 | ||
Зонт | 1.6.02 | ||
Заслонка | 1.6.03 | ||
Шибер | 1.6.04 | ||
Клапан | 1.6.05 | ||
Клапан | 1.6.06 | ||
Клапан | 1.6.07 | ||
Дверь | 1.6.08 | ||
Люк | 1.6.09 | ||
Лючок | 1.6.10 | ||
Узел | 1.6.11 | ||
Вставка | 1.6.12 | ||
Шумоглушитель | 1.6.13 |
Общие сведения
Графические условные значки широко используются на всех этапах создания проекта систем вентиляции, отопления и кондиционирования. С их помощью легко передать требуемый объём информации. Они помогают лучше разобраться с проектом, быстрее проанализировать наиболее сложные участки вентиляционной трассы, не загромождают чертёж, делая его более читабельным.
Основные значки, используемые при составлении графической части, подробно описаны в ГОСТ 21.206-93 и ГОСТ 21.205-93. Эти документы не переиздавались несколько десятилетий. За это время появилось много новых элементов, условные обозначения которых не отражены данной нормативной документацией.
Из-за устарелости нормативных данных постоянно возникает неразбериха. Фирмы-производители оборудования придумывают свои буквенные и графические сокращения, чтобы обозначить неизвестные элементы. Это негативно сказывается на скорости проектирования, а также снижает коммуникацию с зарубежными организациями,
Во избежание недоразумений некоммерческое партнёрство инженеров по вентиляции и отоплению создало универсальный документ – СТО НП АВОК 1.05-2006. Он включает условную номенклатуру, используемую для составления современных проектов, не противоречит и не повторяет государственные стандарты, а только их дополняет. Документ предназначен для ручного и компьютерного проектирования. Кроме вышеперечисленных документов используется ГОСТ 21.602-2003.
Классификация условных обозначений
Рабочий чертёж вентиляции включает буквенные/графические сокращения для основных элементов
Неважно, проектируется система проветривания для небольшой квартиры или огромного производственного помещения, везде используется одинаковая система знаков
Буквенные
Буквенные сокращения названий элементов прописаны в ГОСТ 21.602-2003:
- П – приточная вентсистема с искусственным побуждением.
- В – вытяжная с механической тягой.
- У – завеса воздушная.
- А – устройства отопления
- ПЕ – приточка с естественным побуждением.
- ВЕ – вытяжная вентсистема с естественной тягой.
- ЛП – люки для замера основных характеристик воздушной массы.
- ЛВ – технологические отверстия для чистки внутренней поверхности воздуховода.
- Буквенное и числовое обозначение воздуховодов представлено в ГОСТ 21.205.
- Отметки высот на аксонометрических схемах систем воздухообмена обозначаются цифрами, вписанными в прямоугольник.
- Размер сечения воздуховода указывается в миллиметрах.
- Уклон вентиляционных шахт, если такой предусмотрен проектом, обозначается знаком «Ð». Угол указывает направление уклона, а цифра после знака – его числовое значение.
Графические
Основной объём информации подаётся в графическом виде, это позволяет быстро, общедоступно и безошибочно описать вентсистему.
- Вентиляторы, расположенные на крыше, обозначаются с помощью упрощённой штрихпунктирной линии. Если на кровле установлены сложные вентиляционные или охладительные установки, то рисуется отдельный план.
- Если воздуховоды проложены многоярусно, то в пределах одного плана разрешается их условное обозначение один под другим.
- Вся дополнительная информация: расчётная температура, кратность воздухообмена, наружные микроклиматические параметры указываются в таблице. Она может располагаться на общем чертеже или отдельной вкладке.
Таблица содержит условные обозначения на планах, разрезах и схемах прямоугольных и круглых воздуховодов.
Таблица показывает обозначения воздуховодов, проходящих через шахты.
Элементы соединения различных системы вентилирования. Согласно требованиям, прописанным в нормативной документации, рекомендуется использовать для монтажных проектов.
Таб. 4 Фитинги круглого сечения
То же самое, что и в таблице 3, но с элементами круглого сечения.
Решётки и воздухораспределительные устройства для общеобменной/локальной вентсистемы.
Указаны прямой и обратный клапан, дроссель клапана, дверки для обслуживания калорифера, замены фильтров, клапан аварийный огнезадерживающий и ряд других элементов.
У каждого графического элемента есть свой код, он написан в крайнем левом столбце. Первые две цифры – номер таблицы, вторые две – порядковый номер по списку.
Вентиляция зданий
Предназначением вентиляции является создание условий для проникновения в помещения наружного воздуха, проветривания их, а так же удаления загрязненного воздуха.
От того, насколько эффективно действует вентиляция, во многом зависим качество воздуха, которым дышат люди, находящиеся в помещениях. Воздухообмен в существенной мере влияет на самочувствие и состояние здоровья людей, проживающих в квартирах.
Конструкция современных вентиляционных систем весьма разнообразна. В каждом отдельном случае она зависит от таких факторов, как характер технологического процесса, назначение того или иного помещения, вид вредных выделений и т.д. Все вентиляционные системы можно упорядочить по следующим признакам:
- Назначение
- Зона обслуживания
- Конструктивное исполнение
- Способ создания давления при котором перемещается воздух
Кроме того, вентиляционные системы подразделяют на категории и по такому критерию, как способ перемещения воздуха. В зависимости от него вентиляция бывает:
- Естественной организованной
- Естественной неорганизованной
- Искусственной (механической)
Неорганизованной естественной вентиляцией называют такую, при которой в помещениях воздухообмен происходит за счет разности давлений внутреннего и наружного воздуха, а также за счет того, что открываются форточки, фрамуги и двери, неплотно прилегают друг к другу ограждающие конструкции.
Если же воздухообмен происходит при условии разности давлений наружного и внутреннего воздуха, действия ветра, однако не спонтанно, а через специально обустроенное фрамуги, которые можно регулировать, то такая вентиляция называется естественной организованной. Ее еще нередко именуют аэрацией.
Искусственной (механической) вентиляцией называют такой способ подачи воздуха в помещение или удаления его, при котором используются вентиляторы. Специалисты со знанием дела утверждают, что он более совершенен, чем вентиляция естественная, поскольку воздух перед подачей можно предварительно подготовить в отношении влажности, температуры и чистоты.
Условные обозначения систем вентиляции по ГОСТ 21.602-2016
Обычно при нумерации вентиляционных систем сильно не
заморачиваешься и пишешь П1, В1, ВЕ1, ДУ1… А потом получаешь
замечание от экспертизы.
Сделал небольшую шпаргалку по условным обозначениям
вентиляционных систем согласно ГОСТ 21.602-2016.
4.5 Системам и установкам систем вентиляции,
кондиционирования и воздушного отопления присваивают обозначение,
состоящее из марки, принимаемой по таблице 1, и порядкового номера
системы (установки) в пределах марки.
Таблица 1
| Наименование системы (установки системы) | Марка |
| С механическим побуждением: | |
| -приточная система вентиляции* | П |
| -вытяжная система вентиляции* | В |
| -воздушная(воздушно-тепловая)завеса | У |
| -отопительный агрегат(воздухонагреватель) | А |
| –система кондиционирования воздуха* | К |
| -приточная система противодымной вентиляции* | ДП |
| -вытяжная система противодымной вентиляции* | ДВ |
| -система пылеудаления* | ПУ |
| С естественным побуждением: | |
| -приточная система вентиляции | ПЕ |
| -вытяжная система вентиляции | BE |
| -приточная система противодымной вентиляции | ДПЕ |
| -вытяжная система противодымной вентиляции | ДВЕ |
| *Установкам систем присваивают те же обозначения,что и системам,в которые они входят. |
Пример – П1, В1, ВЕ1, К1
4.6 Элементам систем присваивают обозначения, состоящие из
марки, принимаемой по таблице 2, и порядкового номера элемента в
пределах марки.
Таблица 2
| Наименование элемента | Марка |
| Стояк системы отопления | Ст |
| Главный стояк системы отопления | ГСт |
| Горизонтальная ветвь | ГВ |
| Компенсатор | КП |
| Крепление (опора) | КР |
| Лючок для замеров параметров воздуха | ЛП |
| Лючок для чистки воздуховодов | ЛВ |
| Местный отсос | О |
Пример – Ст1, Ст2, ЛП1, ЛВ1, О1
Допускается индексация стояков систем отопления прописными
буквами в пределах обозначения стояка.
Пример – Ст2А, Ст2Б
При необходимости элементам систем, не включенным в таблицу 2,
присваивают обозначения, состоящие из обозначения системы по 4.5 и
через дефис порядкового номера элемента в пределах системы.
Пример – К3-1, К3-2
Типы терморегуляторов
Основных типов терморегуляторов всего два: терморегуляторы для одно- и двухтрубных отопительных систем. Первый тип создан для установки в однотрубных обогревательных системах. Такой регулятор служит для поддержания гидравлического баланса в отопительной системе. Баланс давления поддерживается благодаря тому, что поддерживается расход теплоносителя через потребители на неизменном, предварительно установленном уровне.
В двухтрубной отопительной системе используются терморегуляторы, рассчитанные таким образом, чтобы могли нормально функционировать даже при частых и резких перепадах давления. Такие регуляторы имеют повышенное гидравлическое сопротивление и небольшое проходное сечение. Они в свою очередь делятся на две группы:
1) требующие дополнительной настройки гидравлического сопротивления; 2) не требующие дополнительной настройки гидравлического сопротивления.
При использовании терморегуляторов без дополнительной настройки все приборы и обогревательные устройства, вмонтированные на одном стояке, будут иметь примерно одинаковый расход теплоносителя, хотя потери тепла в разных помещениях разные. На практике это будет выглядеть так: если по радиатору прошло количество теплоносителя больше, чем требуется, то в комнате будет очень жарко и наоборот — если прошло теплоносителя недостаточно, то в помещении будет холодно. Чтобы этого не происходило, терморегулятор должен устанавливаться для каждого обогревательного прибора отдельно.
Предпочтительнее регуляторы первой группы. Правильные настройки на клапанах обеспечат оптимальный расход теплоносителя и комфортный температурный режим в каждом помещении.
Расчёт расходных материалов и установка
Поступление и очистка воздуха
Прежде чем производить расчёт нужно твёрдо определиться с видом системы. Стоит учитывать, что при естественном движении 300 м³/час воздуха потребуется канал, сечение которого составит 250х400. При механическом же способе такой же объём потребует канала 160х200 в сечении.
Далее необходимо определиться с местом установки элементов комплекса. Стоит учитывать возможность дальнейшего декорирования вентиляционных каналов или их маскирования, привлекательность. Металлические трубы, свисающие с потолка, не отличаются привлекательностью. Приточно-вытяжная система также требует отдельного места, где будет установлен основной механизм.
Далее необходимо произвести расчёт, в соответствии со всеми конструктивными особенностями помещений.
Наличие печи или камина в доме – это не только обеспечение дома теплом, но и дополнительная естественная вентиляция помещения. Использование этих приборов на протяжении многих веков позволило людям создать целую систему вентиляции в доме. Приток свежего воздуха производится посредством открытых окон или дверей, поэтому плотные стеклопакеты могут препятствовать этому процессу. Под действием различных температур воздуха создаётся естественная тяга. Увеличивать или уменьшать силу тяги могут также ветреная погода на улице, наличие препятствий и поворотов между поступающим и выходящим воздухом.
Установка вентиляционной системы в доме позволит дышать полной грудью его жителям, сохранит стены и фундамент. А на каком способе обеспечения свежим воздухом остановиться – выбирать только его хозяевам. Главное, в установке системы – понимание чертежей, схем и условных обозначений элементов конструкции.
Подведем итоги
Грамотное оформление чертежа, согласно действующим нормам, требует специфических знаний, так как неточности приводят к ошибкам при монтаже и, как следствие, выходе из строя всей системы.
Пример проекта
В компании «Мега.ру» вы найдёте квалифицированных проектировщиков вентсистем, которые помогут правильно рассчитать и начертить проект. Мы оказываем услуги в Москве и области, а также соседних регионах, практикуем удалённое сотрудничество. Рады ответить на все интересующие вопросы, телефоны для связи размещены на странице «Контакты».
Условные графические обозначения применяются на всех стадиях проектирования систем отопления, вентиляции, кондиционирования воздуха и теплохолодоснабжения, а также при монтаже, наладке и эксплуатации указанных систем, т.к. они позволяют передать в графическом виде общую информацию, необходимую при работе с проектом, и облегчить процесс проектирования, изучения и анализа проектов.
Действующая система условного графического обозначения, установленная в ГОСТ 21.206-93 и ГОСТ 21.205-93, не отражает всего многообразия новых элементов и оборудования, широко применяемого в настоящее время. В результате проектные организации и фирмы-производители вынуждены использовать для своих проектов и каталогов индивидуальные условные обозначения, что значительно затрудняет и работу проектировщиков, и использование отечественной и зарубежной климатической техники.
Графические обозначения в стандарте ANSI / ASHRAE Standard 134-2005 в основном относятся к трубопроводам и воздуховодам. Они предназначены для чертежей планов и разрезов и не могут быть использованы для чертежей принципиальных и аксонометрических схем, распространенных в отечественной практике проектирования.
В настоящем стандарте предложены условные графические обозначения, используемые в реальных проектах, учитывающие номенклатуру наиболее часто применяемых элементов и оборудования, которые не искажают и не дублируют условные графические обозначения, установленные в ГОСТ 21.206-93 и ГОСТ 21.205-93.
Стандарт разработан для апробации на практике предложенных условных графических обозначений. Все предложения и замечания просьба направлять в Комитет НП «АВОК» по стандартизации.
Стандарт предназначен для специалистов по проектированию, монтажу, наладке и эксплуатации систем отопления, вентиляции, кондиционирования воздуха и теплохолодоснабжения, а также студентов высших учебных заведений.
УСЛОВНЫЕ ГРАФИЧЕСКИЕ ОБОЗНАЧЕНИЯ В ПРОЕКТАХ ОТОПЛЕНИЯ, ВЕНТИЛЯЦИИ, КОНДИЦИОНИРОВАНИЯ ВОЗДУХА И ТЕПЛОХОЛОДОСНАБЖЕНИЯ
GRAPHIC SYMBOLS FOR HEATING, VENTILATING, AIR-CONDITIONING, HEAT AND COOL SUPPLY
Дата введения – 2006-01-04
1.1 Настоящий стандарт устанавливает графические обозначения трубопроводов, воздуховодов, элементов и оборудования для проектирования систем отопления, вентиляции, кондиционирования воздуха, теплохолодоснабжения зданий и сооружений различного назначения.
1.2 Графические обозначения следует использовать на чертежах планов и разрезов, а также в аксонометрических и принципиальных схемах.
1.3 В стандарте приведены графические изображения приводов и элементов автоматизации и контроля необходимых для проектирования средств управления.
1.4 Размеры условных графических обозначений на чертежах и схемах принимают без соблюдения масштаба, но с сохранением конфигурации.
1.5 Графические символы в стандарте предназначены для ручного и автоматизированного проектирования.
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 21.206-93 СПДС. Условные обозначения трубопроводов;

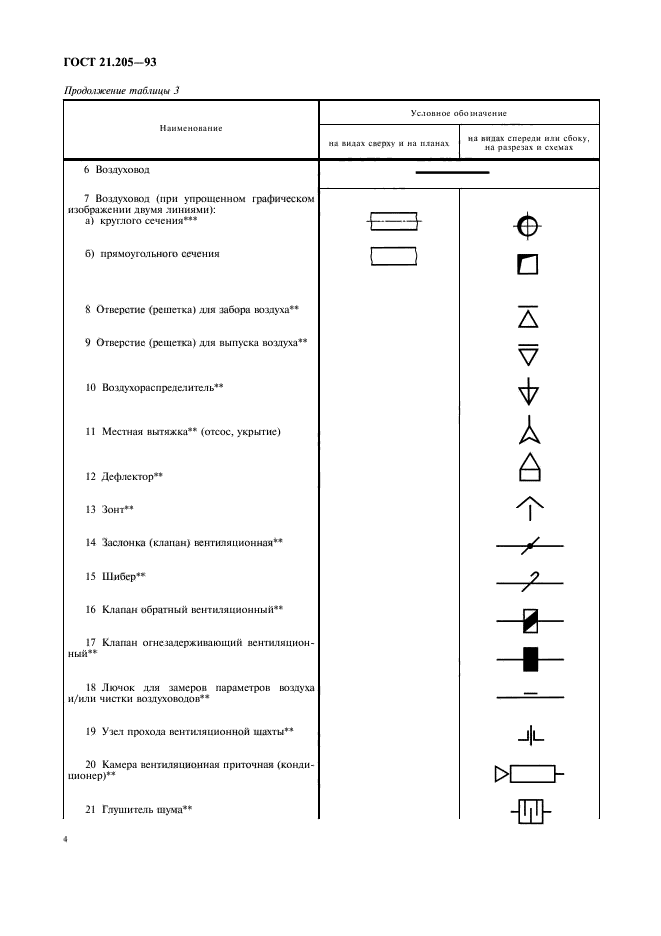

ГОСТ 21.205-93 СПДС. Условные обозначения элементов санитарно-технических систем;
ГОСТ 2.710-81 ЕСКД. Обозначения буквенно-цифровые в электрических схемах;
ANSI/ASHRAE Standard 134-2005. ASHRAE STANDARD. Graphic Symbols for Heating, Ventilating, Air-Conditioning and Refrigerating Systems;
ГОСТ 21.602-2003 СПДС. Правила выполнения рабочей документации отопления, вентиляции и кондиционирования.
3.1 Обозначения трубопроводов, их диаметры и размеры воздуховодов следует показывать в соответствии с требованиями ГОСТ 21.602-2003.
3.2 Условные обозначения разделены на следующие разделы:
– оборудование (приложение 3), -оборудование для очистки вентиляционных выбросов (приложение 4),
– элементов автоматизации и приводов (приложение 5).

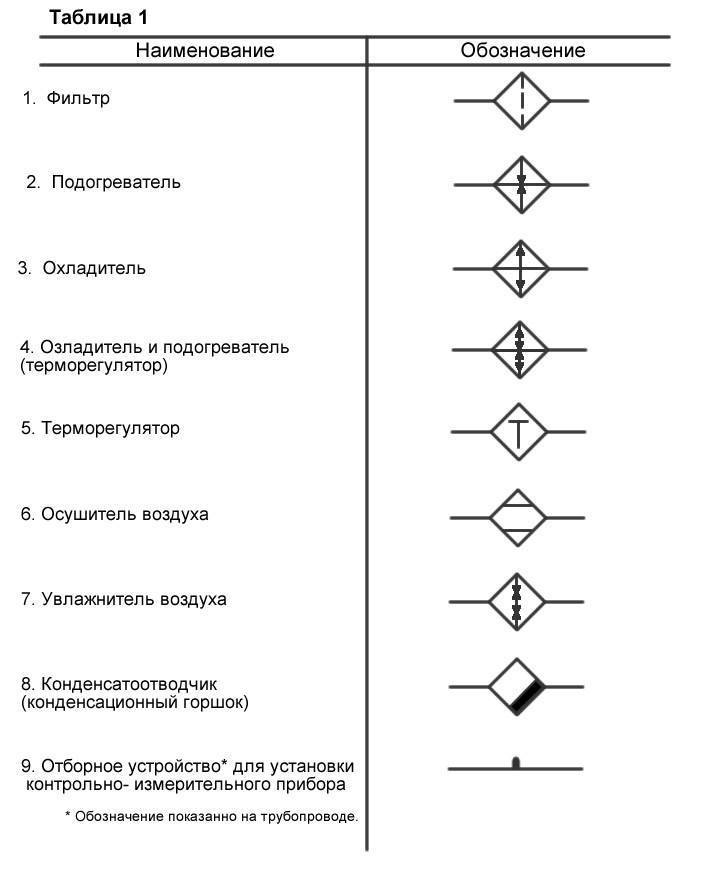

3.3 В таблицах установлен код обозначения. Первые две цифры – номер таблицы, третья и четвертая цифры – порядковый номер обозначения в данной таблице.
