Настройка и управление умными шторами и жалюзи

Самостоятельный монтаж

Обустроить автоматические шторы с электроприводом при наличии усидчивости, внимания и некоторых знаний всё же можно самостоятельно

Самое важное – правильно подобрать привод для карниза. Он должен быть достаточно мощным для передвижения всей массы шторы. Также необходимо подобрать термически устойчивый механизм

Например, может подойти привод для автомобильного стекла

Также необходимо подобрать термически устойчивый механизм. Например, может подойти привод для автомобильного стекла.

Установив выбранный привод на тонкую, но крепкую текстолитовую пластину, рекомендуется для удобства рядом прикрутить уголок с проёмами. Сквозь них будет проходить ремень или цепочка, к которой ниже крепятся части шторы.

Настройка

В конечном положении привод должен останавливать перемещение шторы, для чего в нужных местах устанавливаются специальные пластиковые трубочки, которые останавливают мотор. Привод соединяется с роликом, управляющим витками верёвки, ремня или цепочки. Также на обратной стороне монтируется независимый ролик.

Вывод питания

Двигатель тщательно прикрученного к стене привода должен соединяться с электрическим питанием. Выбор способа такого питания индивидуален: от батарей, аккумуляторов или от электрической сети. Обязательно следует установить регулирующие реле, а также стабилизаторы, отвечающие за проверку электропитания.

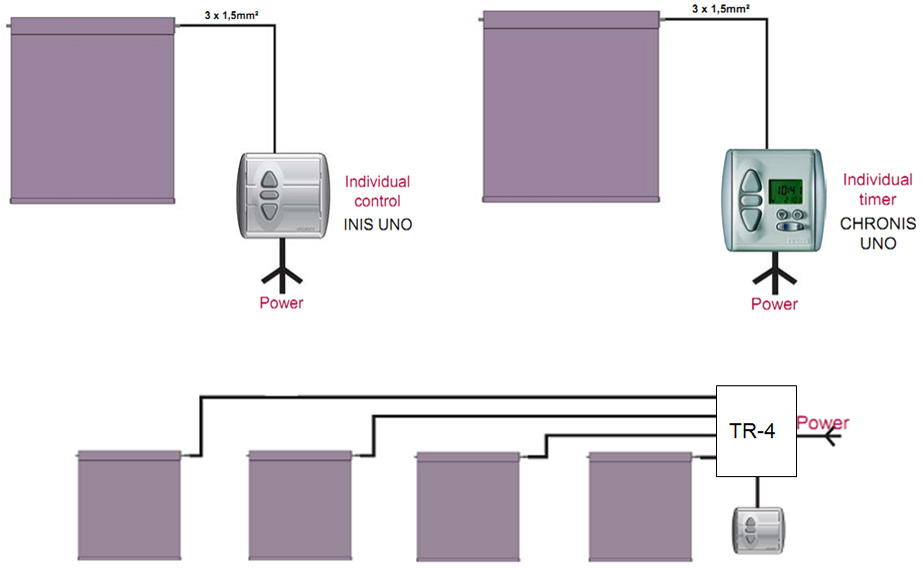

Схемы монтажа своими руками

Следует обустраивать систему управления автоматическими шторами на окна в соответствии с простой схемой, расположенной ниже:

• слева – привод;
• справа – блок подвижный с колёсиком;
• между ними – трос, на котором укреплены шторы.

Схема по сборке системы управления автоматическими шторами с включением датчика освещения представлена далее:

Датчик, регистрирующий степень освещённости (на схематическом рисунке – это фоторезистор) устанавливается на окно так, чтобы он «смотрел» на улицу.

Варианты управления

Подъёмные или раздвижные шторы с электроприводом могут управляться стационарной кнопкой, которая располагается в легко доступном месте и питается от электросети. Наиболее приемлемым и максимально удобным способом регулировки положения автоматических штор является дистанционное управление с пульта, на который выводятся все необходимые кнопки (закрытие, открытие, остановка полотнища, поворот ламелей жалюзи). В качестве альтернативы второму способу можно для управления использовать смартфон. Как подключить – решать владельцу умного дома.

Для правильного использования штор с электроприводом следует придерживаться простых общих правил. Нужно обязательно нажимать кнопки управления последовательно, а при наличии малейших признаков неисправности – временно прекращать использование занавесей до момента восстановления их функционала.

Общепринятые советы по установке

Установка и настройка должны осуществляться в соответствии со схемой подключения рольставней с электроприводом. Необходимо придерживаться следующих рекомендаций:

1. Провода нужно брать с сечением не менее 0,75-2,5 мм2, с 4 жилами и двойной изоляцией.
2. Запрещается применение проводов с полиэтиленовой изоляцией.
3. Для соединения кабелей использовать распределительные коробки и клеммные соединители.
4. Если ставни не одни, то проводка должна это учитывать. Объединяющий кабель должен выдержать необходимую мощность.
5. Электроприводу нужно обеспечить один контакт для каждого направления движения.

Рекомендуемые инструменты

Для монтажа и подключения электропривода рольставней могут понадобится:

• электродрель;
• перфоратор;
• отрезная машинка;
• строительный уровень;
• мультиметр;
• фазный индикатор;
• кусачки;
• приспособления для обжима проводов, кабельные наконечники;
• паяльник;
• пинцет;
• набор отверток.

Техника безопасности и требования к электромонтажу

Подключение рольставен с электроприводом осуществляется в соответствии с правилами техники безопасности. От питающей электросети должны быть отключены все приборы автоматики перед началом работ.

В местах с повышенной влажностью автоматические защитные ставни ставить нельзя. Нужно выбрать систему, основанную на ручном управлении.

Нежелательно располагать рядом с изделием (до 1 м) нагревательные приборы.

Все провода должны соответствовать рекомендованным в технической документации.

Как выбрать правильные умные оттенки для вас

Выбор правильных умных жалюзи для вашего дома означает инвентаризацию всех жалюзи и штор, которые вы хотите заменить, и вопрос: хочу ли я заменить их полностью? Если я хочу переоборудовать свои нынешние жалюзи, какие продукты могут помочь мне в этом? Это будет самодельная или профессиональная установка?

Сколько жалюзи я хочу заменить? Есть ли у меня доступ к розеткам? Будет ли мне удобно заряжать аккумуляторы? У меня есть шторы? Оттенки? Венецианские жалюзи? Все три? Все эти вопросы помогут вам определить, какое решение для умных жалюзи вы ищете. Имейте в виду, что для большинства этих вариантов потребуется установить дома смарт-концентратор для подключения всего.

Это может быть что-то вроде Amazon Echo или специализированная система умного дома. Стоит также отметить, что соблюдение бренда может помочь сделать связь между продуктами более надежной. Вы не хотите, чтобы ваши жалюзи были не синхронизированы или вообще не работали вместе. Умные жалюзи могут стать отличным дополнением вашего дома.

Они добавляют много контроля над освещением, атмосферой и ощущением комнаты. Они также могут иметь некоторые большие преимущества, такие как экономия денег на счетах за отопление и охлаждение. В целом, умные жалюзи являются отличным дополнением к растущему числу умных домашних устройств, которые делают нашу жизнь более удобной.

Причины установки рольштор

Приобретая шторы рулонные с электроприводом, можно:

• Управлять роллетом нажатием кнопки, расположенной на настенном блоке или на дистанционном пульте.

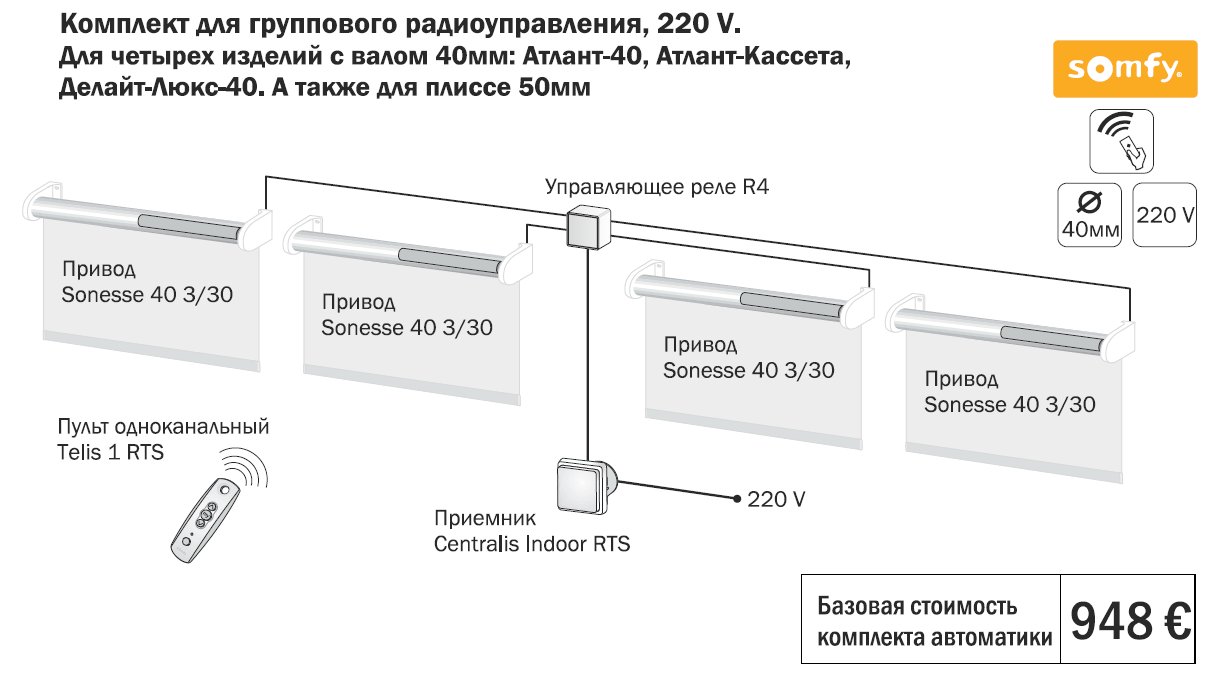

• При монтаже в одном помещении нескольких систем рулонных штор, устроить синхронизацию и централизованный процесс управления.
• Использовать таймер. В этом случае рольшторы можно настроить на защиту помещения от перегрева, при попадании в него солнечных лучей.

Установка таймера для рольшторы

Регулировать освещенность и экономить электроэнергию, при ярком освещении улицы.

Рулонная штора с электроприводом от обычной рулонной шторы по своей конструкции, принципиально не отличается. Электропривод не нарушает внешний вид изделия и его дизайн.

Особенности автоматических штор и их виды

Управление занавесями

Рулонные жалюзи устанавливаются в комнатах небольших размеров и в просторных помещениях частных домов, что особенно удобно, когда нет необходимости тратить время для ручной регулировки множества систем. После программирования устройством можно управлять в комплексе всеми окнами или каждым отдельно.

Такие конструкции с электроприводом имеют еще несколько преимуществ:

• Воздействие на полотно, при управлении им с одной и той же силой, уменьшает износ материала и крепежных элементов.
• Цена установки системы не слишком высока, особенно при самостоятельном проведении ее.
• Часто такой вариант является единственно возможным для управления солнцезащитными фильтрами, смонтированными в труднодоступных местах: потолочных или мансардных окнах.
• Масса рулонных штор, закрывающих габаритные окна, достаточно большая. Ручная регулировка быстро утомляет, лучше изначально приобретать конструкцию с электроприводом.
• Для поворотно — откидных пластиковых окон специально разработана миникассетная система.
• Короб и направляющие конструкции окрашиваются или изготавливаются из ламинированного алюминия.
• Отсутствуют цепи управления и другие лишние детали.
• Легкий монтаж, без сверления рамы.

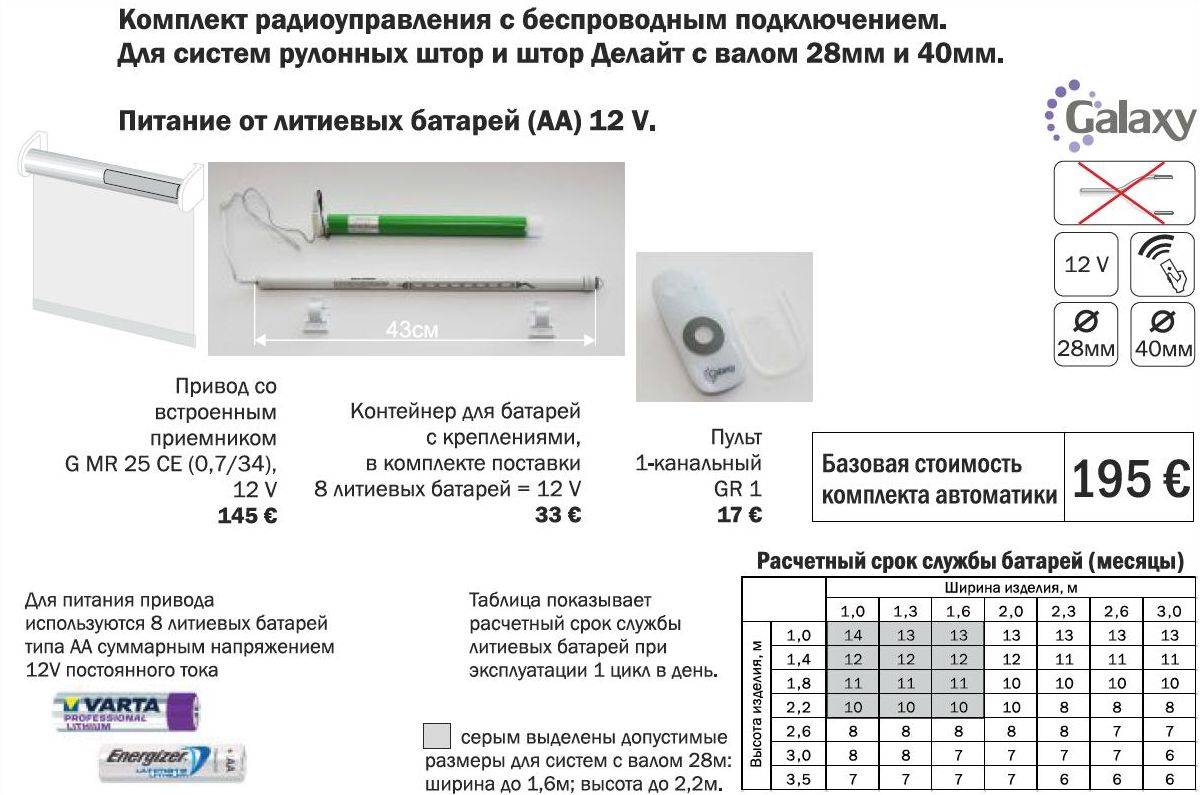

• Встроенный электромотор работает от напряжения 12В. Это надежный механизм с литиевым аккумулятором.
• За 5-6 часов осуществляется полная зарядка аккумулятора от сети 220В АС.
• Современный многоканальный пульт управления.

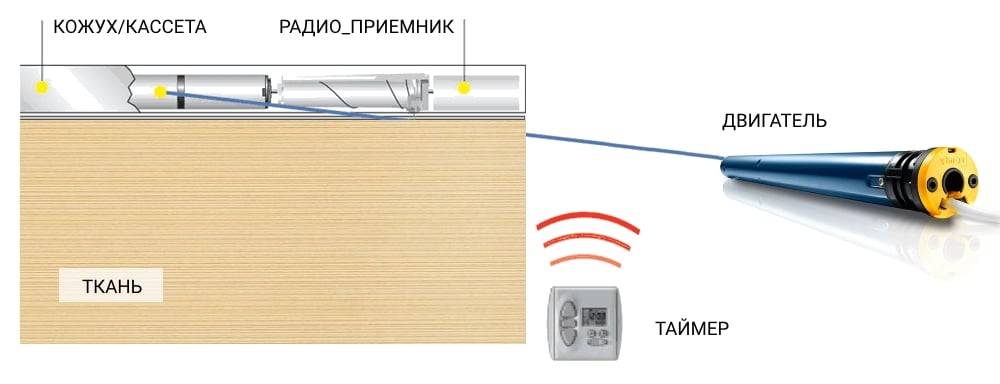

Схема устройства рулонных штор с электроприводом

Автоматическими рулонными шторами можно управлять двумя способами. Их особенности представлены  в таблице:

Тип управления	Особенности
Дистанционный	Управление шторами выполняется через специально запрограммированный пульт. На нем можно поместить таймер, дающий пульту команды в конкретное время. Система работает по принципу, как и будильник.
Стационарный	Для закрытия/открытия штор достаточно нажать на кнопку, установленную рядом с окном, как на фото.

Изготавливаются и очень дорогие модели рольштор с фотоэлементами, которые очень чутко реагируют на искусственное или естественное освещение, опускаясь или поднимаясь в нужный момент.

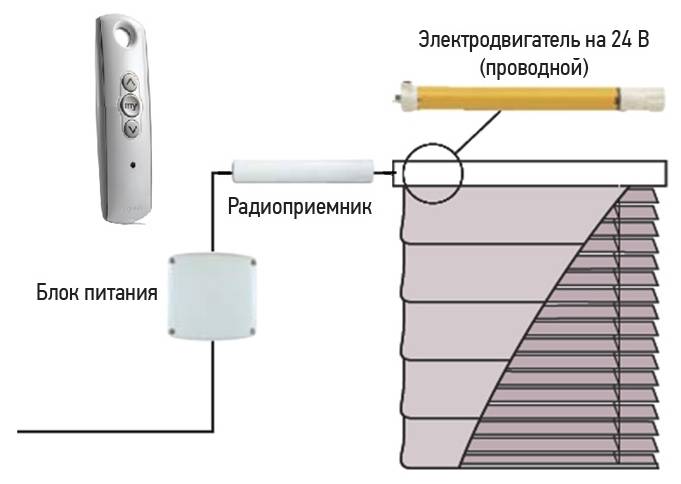

Принцип работы и способы управления рулонными шторами с электроприводом

Все заявленные функции автоматических штор, выполняет специальный двигатель. Он приводит в движение трубу, которая служит для накручивания на нее полотна штор.

Электропривод рулонной шторы на 220в

Выпускаются модели, где мотор устанавливается от рулона справа или слева, это избавляет от части технических рисков.

Установка мотора

При нажатии на стационарную кнопку или на пульте управления, запускается мотор. Это провоцирует наматывание на трубу шторы, или опускание полотнища.

Управление шторой от стационарного пульта

Наиболее популярные пульты управления рулонными шторами с электроприводом, представлены в таблице:

Марка пульта	Особенности
Пульт ДУ SMART	Работает в паре с чипом, встроенным в устройстве. Может передавать сигнал сквозь стены, работает на расстоянии в радиусе 35 метров. Имеет сенсорный экран.
Радиопульт Ergonomic	Устройство имеет традиционные кнопки. На жалюзи сигнал передается посредством радиоканалов, которых может быть от 1 до 15, что зависит от модели радиопульта.
Радиовыключатель для жалюзи	Рулонные шторы срабатывают при нажатии на такой выключатель. В этом случае не требуется проводка — автоматика жалюзи срабатывает на расстоянии.
Проводной тумблер	Это классический вариант для работы жалюзи.

https://youtube.com/watch?v=E9wbi8Gyaww

Виды автоматических штор и управление

Главное преимущество подобных светозащитных систем — это возможность интеграции их в «Умный дом». Для того чтобы шторы превратились из просто автоматических в действительно умные, потребуется интегрировать их в систему Smart Home. Для каждой конкретной модели способ интеграции будет своим, это зависит от параметров системы, используемой для управления «умным домом». Например, шторы Aqara от китайской Xiaomi можно добавить в программу при помощи хабов Mijia Gateway-2 или Aqara Hub.

Это позволит как управлять движением штор со смартфона или планшета, так и настраивать определённые автоматические сценарии. Другой удалённый способ – через пульт управления и не требует подключения к сети интернет. Возможные варианты сценариев автоматической работы «умных штор» выглядят следующим образом:

• По установленному времени. В нужное время таймер, установленный в блок управления, подаёт питание на двигатель, запуская определённую функцию: раздвигая или сдвигая шторы.
• При наличии датчика освещённости, шторы раздвигаются утром с первыми лучами солнца. Вечером, с наступлением сумерек датчик подаёт команду на блок управления к закрытию штор.
• Охранные функции. При предполагаемом длительном отсутствии хозяев квартиры можно настроить сценарий на режим присутствия. В этом случае автоматика будет самостоятельно раздвигать и закрывать шторы, имитируя присутствие в доме жильцов.

Умные шторы Xiaomi Aqara smart curtain

Данная система из Поднебесной конструктивно состоит из 3-х частей:

• Карниза с электроприводом.
• Электродвигателя.
• Полотно штор.

Электромотор снабжён метровым кабелем, ИК-индикатором и кнопкой сопряжения. Технические данные этой модели «умных штор» таковы:

• Материал изготовления – пластик и алюминиевый сплав.
• Общая масса – 1,5 кг.
• Рабочая температура – от +55 до -20оС.
• Рекомендованная влажность воздуха – от 10 до 90%.
• Скорость передвижения полотна – 15 сантиметров в секунду.
• Электропитание – 240 вольт, 60 герц.

В изначальном варианте шторы Aqara можно считать автоматическими, но не умными. Встроенный в мотор блок позволяет управлять ими при помощи пульта. Чтобы встроить их в систему Smart Home, понадобиться добавить Aqara в программу управления, работающую с помощью протокола Zig Bee. Наиболее полно проявляются способности этих «умных штор» в комплексе с Xiaomi Smart Home. Для их «стыковки» понадобится дополнительный шлюз, которым может выступать Mijia Gateway-2 или хаб Aqara.

Особенности рулонных штор с электроприводом и дистанционным управлением

Основной особенностью «умных штор» с электроприводом состоит в том, что полотно здесь не раздвигается в стороны от оконного проёма, а уходит вверх, наматываясь на вал. Вал устанавливается в закрытом коробе, соединённом при помощи червячной передачи с электромотором. При поступлении сигнала от блока управления он приводится в действие и начинает вращать вал в ту или иную сторону, опуская или поднимая штору.

Стоимость электропривода для рулонных штор на AliExpress от 3764 рублей

Управление «умными рулонными шторами» производится аналогично раздвижным моделям. Это может быть:

1. Стационарная кнопка, установленная на стене.
2. Инфракрасный пульт управления.
3. Гаджет, сопряжённый с системой управления при помощи подходящего хаба и интернет-настроек.
4. Автоматические датчики, подсоединённые к блоку управления, и реагирующие на уровень освещённости. Либо таймер для установки определённого времени для срабатывания.

Как работают японские шторы с электроприводом

Японские панельные шторы – это довольно сложная конструкция. Каждая панель в ней может перемещаться независимо от соседних, накладываясь одна на другую. Поэтому и карнизы с электроприводом, предназначенные для управления ими созданы по особой технологии. Вручную управление солнцезащитными панелями производится двумя способами:

• Шнуром, как и на прочих видах жалюзи.
• Штороводителем – специальной рейкой, перемещаемой вдоль карниза.

Электрический привод управления японскими шторами состоит из электромотора, соединённого, в зависимости от конкретной модели со шнуром (цепочкой) или планкой-штороводителем. Один привод может регулировать положение нескольких панелей, чаще всего до 5 штук. При большей протяжённости карниза устанавливают второй электропривод, работающий в тандеме с первым. Управление возможно со стационарной кнопки, с помощью пульта управления или через Wi-Fi-соединение. При подаче сигнала с блока управления электромотор  начинает перемещать цепочки или планку с закреплёнными на них панелями.

Шаг 14: Как управлять своими жалюзи с помощью RM433, когда вы используете 2- / 3-местный TX?

1. Выполните сопряжение RM433 с 2- / 3-контактным разъемом TX.

RM433 метод сопряжения:

Нажмите и удерживайте сенсорную кнопку, с которой вы хотите выполнить сопряжение, пока не услышите звуковой сигнал и не отпустите, затем нажмите соответствующую кнопку на RM433, и после успешного сопряжения вы снова услышите звуковой сигнал. С помощью этого метода можно соединить другие кнопки.

2. Нажмите соответствующую кнопку на RM433, чтобы потянуть вверх или вниз, или остановите его в желаемом положении.

RM433 метод клиринга:

Нажмите и удерживайте сенсорную кнопку, которую вы хотите очистить, пока не услышите два звуковых сигнала и отпустите, затем нажмите соответствующую кнопку на RM433, и вы снова услышите звуковой сигнал после успешной очистки. Остальные кнопки можно очистить этим методом.

Заключение:

В этой статье есть несколько полных решений для самостоятельного изготовления, которые помогут вам шаг за шагом создать собственные умные жалюзи без изменения всей настройки жалюзи – интеллектуальные переключатели SONOFF, в том числе – DUALR2, 4CHPROR2, 4CHPROR3 и TX 2-gang / 3-gang. и пульт дистанционного управления RM433. В целом, какую бы форму интеллектуального переключателя SONOFF вы ни выбрали для своих умных жалюзи, подробное руководство дает вам четкий метод подключения и установки, который позволяет легко автоматизировать немые рулонные шторы / жалюзи самостоятельно.

Преимущества умных штор

Использование интеллектуальной солнцезащитной системы управления это не только создаёт удобства, но имеет следующие преимущества:

• Экономит время. Настройки уровня освещённости во всех комнатах выполняет система, а не пользователь вручную.
• Комфортные условия. С помощью данной системы можно, не прилагая больших усилий, управлять шторами, используя пульт управления, кнопки и голосовые команды. Для повышения уровня удобства применяется полная автоматизация. По средствам определенных голосовых команд, пользователь освобождается от определённых действий. Шторы самостоятельно открываются и закрываются, согласно определенному сценарию.
• Возможность закрывать и открывать окна удалённо. Для любого пользователя наиболее комфортно, не вставая с дивана или кровати регулировать освещение в комнате. С помощью системы можно производить контроль микроклимата в помещения, экономив при этом электроэнергию, так как понижается необходимость использовать кондиционер либо отопительные приборы.
• Усиленная долговечность штор. Во время плавного закрытия и открытия отсутствуют резкие одергивания занавеса, максимально повышая их эксплуатационный срок.
• Также во время долгого отъезда с квартиры или дома, есть возможность повысить безопасность своего жилища, используя автоматические занавески.

Разновидности

Автоматическое управление рулонными шторами, может отличаться конструктивными особенностями. Бывают конструкции следующих видов:

• Открытые.
• Прикрытые верхним коробом.
• Небольшие кассетные.

Кроме того, рулонные шторы на пульте управления, могут отличаться по типу крепления:

• Внутрь проема окна. Данный вариант крепления выглядит превосходно. Однако, если планируется открывать форточку на проветривание, нужно конструкцию расположить таким образом, чтобы она не мешала функциональности окна.
• Вариант крепления внахлест предполагает, установку рулонной шторы поверх оконного проема.
• Наружные рулонные конструкции, которые защищают помещение не только от излишнего солнечного света, но и от уличной пыли.

Плюсы и минусы автоматики

Шторы на дистанционном управлении – безусловно, удобная конструкция, обладающая такими преимуществами:

• Удобство в использовании на больших окнах.
• В комнатах с большим количеством оконных проемов, электрокарнизы являются настоящей практичной находкой.
• Имеется возможность дополнить конструкции таймером.
• Обеспечивается единовременное закрытие или открытие всех портьер.
• Повышается срок использования тканевого полотна.

Чтобы избежать возникновения неприятных ситуаций в виде поломок, очень важно приобретать конструкцию высокого качества. Конечно, такие механизмы стоят не дешево, что можно отнести к существенным недостаткам

Но, удобство и практичность, а также перечень других преимуществ, сводят на нет данный недостаток.

Как работают шторы на пульте управления, представлено на видео.
Таким образом, если вы желаете облегчить ежедневный процесс управления шторами, рекомендуется оснастить оконные проемы электрокарнизами. Удобные системы, функционирующие от дистанционного пульта управления, позволят легко и просто раздвигать и задвигать портьеры

Причем, неважно какая модель текстиля украшает ваше окно, системы автоматического управления подходят практически к любому виду штор. Выбирая данные системы, отдавайте предпочтение дорогостоящим конструкциям

Помните, что в данном случае, высокая цена говорит о надежности и практичности изделия.

Комфортное управление шторами, размещенными в квартире или коттедже, предусматривает использование эфирного сигнала или специальных лучей инфракрасного спектра. Для этого карниз снабжается приводом, принимающим команду, подаваемую соответствующими устройствами. Их работу можно регулировать такими способами:

дистанционным пультом

кнопкой управления

Эффективность и слаженность действий такого устройства зависит, прежде всего, от мощности основного элемента системы – электропривода. Также именно он обеспечивает уровень бесшумности процесса открывания штор.

Система состоит из следующих компонентов:

• базового блока или контроллера;
• различных реле и приводов, выполняющих команды;
• таймеров и датчиков;
• пультов, планшета, смартфона или персонального компьютера;

Выбор способа контроля осуществляют в зависимости от того, какой тип системы взят за основу.

Способы управления шторами:

Дистанционно

Для того чтобы осуществить управление шторами на расстоянии, особых усилий не потребуется. Так, сборка устройства, позволяющего пользоваться дистанционной системой, проводится при наличии следующих изделий:

• привода;
• датчика с инфракрасной системой восприятия сигнала;
• соответствующего пульта;
• контроллера;

• специального блока управления;
• датчика;
• планшета или смартфона;
• привода.

С помощью кнопки

Можно также воспользоваться обычным переключателем. Эта кнопка может быть размещена в любом месте, удобном для вас. Так, в спальне это можно сделать рядом с прикроватной тумбочкой. Для установки необходимо наличие следующих элементов:

• привода;
• кнопки (выключателя);
• датчика приема сигнала.

При этом если ставится выключатель, то он должен состоять из 2 клавиш, одна из которых будет обеспечивать движение шторы вверх, а вторая – вниз. Кнопок также должно быть две, у каждой из которых будет своя контактная группа. При этом выключатели связаны с датчиком, подающем команды на привод.

Рулонные шторы с электроприводом

Рулонные шторы с электроприводом защищают от солнца, не мешают открыванию окна и оставляют доступным подоконник. Крепятся непосредственно к раме. На больших окнах или нескольких проемах для удобства устанавливается электрооборудование для управления.

Смотреть всё

Свернуть

Информация о ценах

Стоимость электропривода зависит от функционала. Модели программируются на открытие в указанное время или при наступлении конкретных условий. Цены на автоматику складываются из стоимости привода, пульта управления и приемного устройства на шторе.

Ограничения по размерам для рулонных жалюзи Мини с электроприводом

Виды рулонных штор с электроприводом

На свободновисящие рулонные жалюзи устанавливают автоматику с напряжением 220 V. Управление выполняется с клавиши или пульта управления (ДУ). Монтаж продумывается на этапе ремонта, так как требуется проведение электропитания. После завершения отделки электропроводка прокладывается наружно. Читать подробнее.

На кассетные жалюзи допускается установка автоматики с напряжением 220 V или системы с пультом без подведения электропитания за счет встроенных в кассету аккумуляторов. Зарядка выполняется через блок питания (как у телефона). Читать подробнее.

Автоматическое управление

Автоматические рулонные шторы подходят для оформления больших окон, нескольких оконных проемов в одном помещении, для мансардных и потолочных конструкций. Управление выполняется от стационарной кнопки или пультом ДУ (отдельным для каждого окна или для всех устройств одновременно).

Материалы и фурнитура

Для изготовления рулонных штор используются ткани различных цветов, фактур и светопропускной способности. Возможна фотопечать изображения.

Рулонные шторы наматываются на специальный вал, который может быть открытым или спрятанным в защитный короб. Крепление на раму осуществляется саморезами или на строительный двусторонний скотч (без сверления). Для моделей с электроприводом рекомендуется использовать крепеж на саморезах.

Преимущества автоматических рулонных штор

• Фурнитура, гарантирующая долгий срок эксплуатации.
• Короб и направляющие кассетных систем изготовлены из алюминия, который не желтеет и не деформируется со временем.
• Незаметный крепеж.
• Разнообразие тканей.
• Доступность фотопечати.
• Необходимые размеры.
• Остановка полотна на любой высоте, для фиксации не требуются дополнительные системы.
• Гарантия 2 года.

Правила заказа в компании «Системы Комфорта»

Автоматические рулонные шторы можно купить в стандартных типоразмерах или заказать изготовление по вашему эскизу. Предлагается выбор материалов, фурнитуры, а также автоматика от проверенных производителей.

Наши клиенты

Вызов замерщика ежедневно:

г. Москва, Лермонтовский проспект, д. 16 п. Малаховка, Быковское ш. д. 88, к. 2.

Пн-Пт: с 09.00 до 18.30 Сб-Вс: c 10.00 до 17.30

Вызов замерщика ежедневно:

Информация на данном сайте носит информационный характер и не является офертой. ст. 437 ч. 1 ГК РФ. Система Комфорта ИНН 502727556599 г. Москва, Лермонтовский проспект, д.16 2002-2022 «Системы комфорта»

Настоящим я даю разрешение «Системы Комфорта» в целях заключения и исполнения договора купли-продажи обрабатывать – собирать, записывать, систематизировать, накапливать, хранить, уточнять, извлекать, использовать, передавать (в том числе поручать обработку другим лицам), обезличивать, блокировать, удалять, уничтожать – мои персональные данные: фамилию, имя, отчество, номера домашнего и мобильного телефонов, адрес электронной почты, сведения об истории покупок, в том числе наименование приобретаемого товара/услуги и их стоимость. Также я разрешаю «Системы Комфорта» в целях информирования о товарах, работах, услугах осуществлять обработку вышеперечисленных персональных данных и направлять на указанный мною адрес электронной почты и/или на номер мобильного телефона рекламу и информацию о товарах, работах и услугах. Согласие может быть отозвано мною в любой момент путем направления письменного уведомления «Системы Комфорта».
