Какой датчик движения для включения света лучше выбрать для улицы

Настройка параметров

Если правильно выставить все параметры, то экономия электрической энергии может достигать 50 процентов. Это значительный показатель при современных тарифах на энергоносители. Как правило, на последних моделях датчиков движения устанавливаются три регулятора – LUX (DAY LIGHT), TIME, SENS.

LUX отвечает за настройку порога освещенности, TIME – время задержки отключения, SENS настраивает чувствительность срабатывания.

Угол установки

При установке ДД в помещении, как правило, его размещают в самой верхней точке в углу. Таким образом, получится достигнуть наиболее правильного расположения по отношению к площади, где будет самое интенсивное движение.

Если, к примеру, датчик устанавливается в прихожей, куда можно зайти сразу с нескольких комнат или кухни, то его направляют в ту сторону, в которой лучи будут охватывать максимальную территорию. Чтобы при появлении объекта из любого прохода сработала система оповещения путем замыкания сети. На улице место и высота установки могут быть разными. Но надо смотреть, чтобы в поле работы инфракрасных лучей не попадали ветки деревьев или другие объекты, на которые реагирование датчика не желательно.

Естественно, что есть и мертвые зоны, куда не рассеиваются лучи, и датчик не может реагировать. Но при правильной установке они минимальны и на работу прибора не влияют.

Чувствительность

Чтобы ДД реагировал предпочтительно только на людей, регулятор с надписью SENS желательно устанавливать на средние показатели, то есть между плюсом и минусом. При неправильной настройке свет будет включаться при перемещении маленьких объектов. По желанию диапазон можно разбить на несколько секторов по 45 градусов. Так создается площадь, на которой точнее происходит обнаружение. Каждый участок имеет специальный ограничитель.

Освещенность

Этот параметр настраивается с помощью регулятора LUX. Для ненужного срабатывания датчика в светлое время суток рекомендуется установить положение на максимум. Таким образом, порог замыкания контактов находится в режиме полной темноты, когда на улице ночь или помещение без окон. В более высокой ценовой категории есть ДД с установкой времени задержки выключения. Но если не хочется переплачивать, то можно установить дополнительно фотореле.

Время задержки

Диапазон реагирования на отключение выставляется исключительно по индивидуальному желанию. Обычно это период от 1 секунды до 10 минут. В рекомендациях специалистов указывается время 50–60 секунд.

Во время первого включения датчик движения среагирует, а затем произойдет отключение на время большее, чем будет выставлено в настройках. Но при следующем срабатывании таймер будет работать в правильном режиме, согласно установленным настройкам.

Типовые схемы коммутации

Не вдаваясь в исключения и особенности есть два типа установки датчиков движения. Они крепятся либо близко с световым устройством, а иногда и в самом нём, или же напротив, крепление происходит на относительно значительном расстоянии.

Если же вы выбрали подключение, в котором устройство света находится отдельно от датчика присутствия, то для этого вам понадобится распределительная коробка, в которую от датчика поступает кабель (3-х жильный), две из которых используются для коммутации, а последняя непосредственно для питания системы.

Подключение датчика движения для освещения лёгкая задача и если разобраться, то это не вызовет никаких проблем.

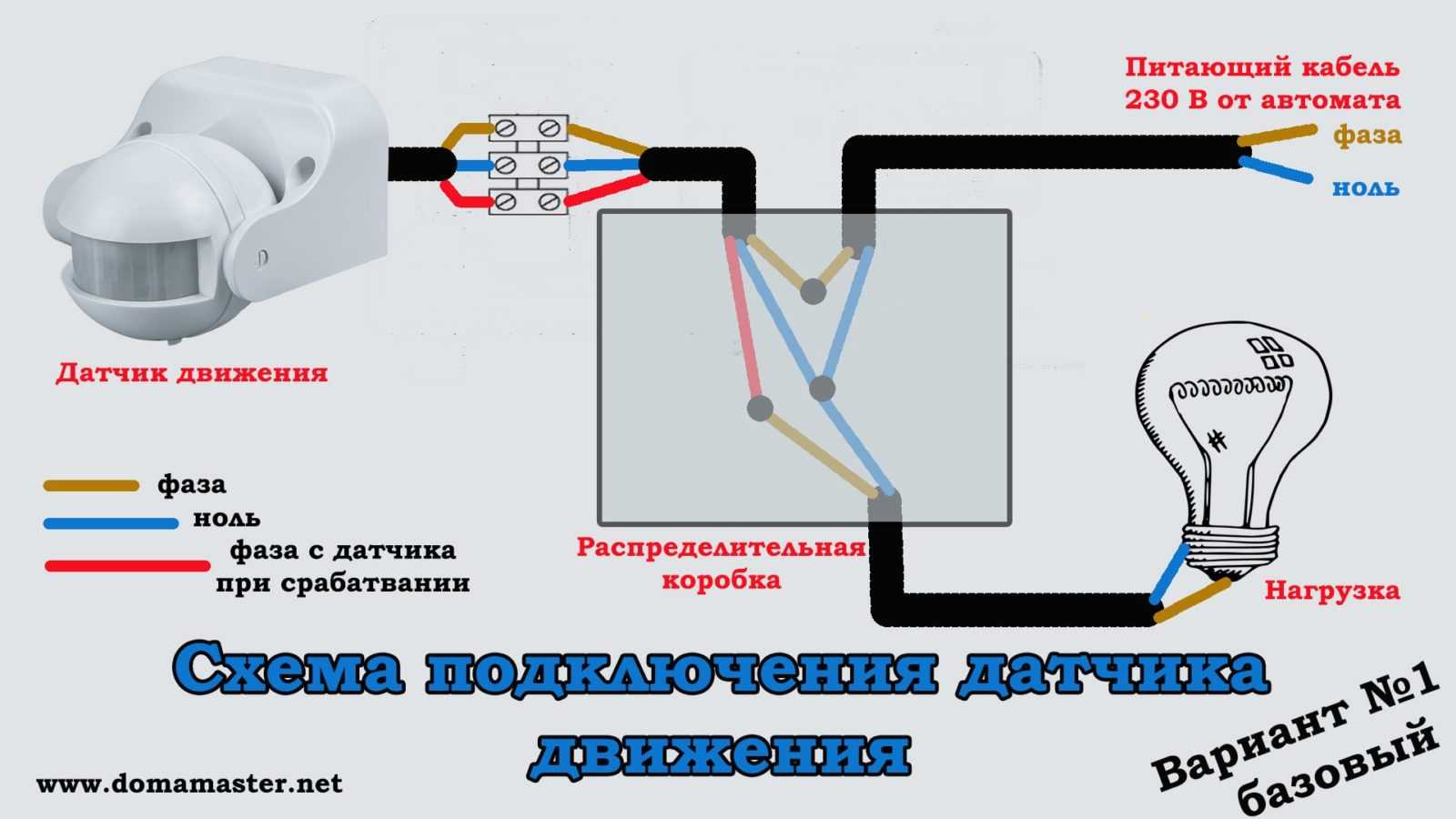

Схема включения датчика движения с выключателем

Как подключить датчик движения для включения света? Необходимо понять, какой у вас тип датчика. Бывают двухпроводные (реже) и трёхпроводные (чаще всего), несмотря на разницу в популярности рассмотрим оба варианта. Сразу отмечаем, что подключение одноклавишной подачи питания выделяется всего двумя контактами, это значит, что 1 фаза с питающего автомата подключается непосредственно к датчику, а другой на одноклавишный выключатель.

Также, схема подключения датчика света всегда одинакова для всех устройств данного типа, но очень важно перечитать инструкцию для личного спокойствия перед монтажом

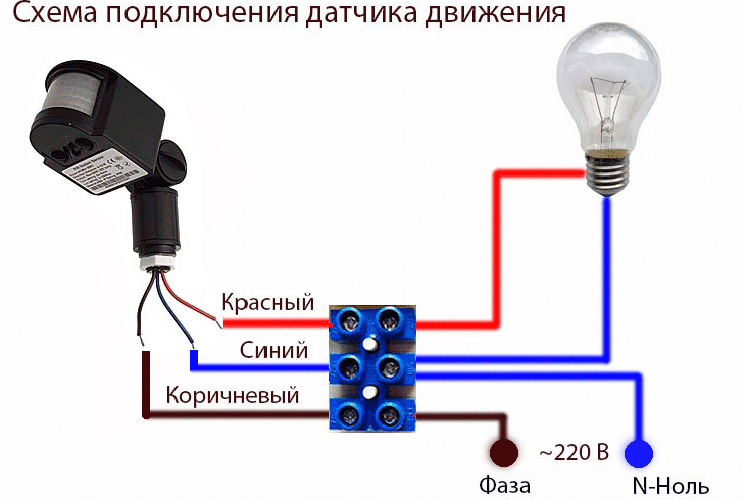

Как подключить датчик света, схема подключения датчика движения к лампочке. Начнём с двухпроводных. Они вставляются в обычные подрозетники, схема подключения состоит из автовыключателя для подачи питания (220В), распределительной коробки, самого датчика и устройства подачи света. Если вы когда-то проводили одноклавишный выключатель света, то подключение не нагрузит вас лишними вопросами и проблемами, тут почти всё тоже самое.

Схема подключения датчика света такова. Проводите питающую фазу к датчику, а через него уже продолжение к светильнику, при этом лучше, чтобы светильник и датчик были на раздельном контуре, нежели на общем освещении. Процесс монтажа довольно-таки прост, заведите трёхжильный кабель от автомата в щитке в распределительную коробку, жилы маркируйте для удобства (земля, ноль, фаза).

Далее ведите двухжильный провод к месту установки датчика. Кабель, идущий на подачу света, также попадает в распределительную коробку. Осталось соединить, сначала ноли, от питания на свет, фазу с автомата соединяете с одной из жил, которая уходит вниз на датчик “L”, вторую жилу пускаете на светильник “L” датчика. Сам же датчик подключается в подрозетник с помощью приходящей фазы с условным обозначением “L”, заводите на необходимую клемму.

Вторая жила вставляется в клемму с знаком нагрузки или знаком света. Для удобства и красоты вся конструкция прячется в подрозетник и надевается пластиковая рамка. Можно настраивать устройство.

Трёхпроводные. Тут уже полностью 220В, с фазой и нолем. Система так же содержит четыре элемента. Можно добавить ещё отдельный выключатель света. В распределительную коробку попадут 3 кабеля: трёхжильный на освещение (если светоподача идёт с металлического корпуса), трёхжильный от автомата (фаза-ноль-земля) и трёхжильный на датчик.

По той же схеме, нули все в одной точке, земля на светоподаче, просто теперь на датчике полностью подключается фаза и ноль. Из трёх клемм две вводные, они для питания 220В, чаще всего подписаны как N (ноль) L (фаза) и выход A.

Если нет желания использовать распаечную коробку, то без вариантов придётся использовать в качестве места соединения проводов сам датчик, соединяя всё на клеммнике. Нулевые жилы скручиваете и втягиваете на клемме N, автоматная фаза питания идёт на клемме L, последнее идёт на светоподачник.

Схема подключения нескольких датчиков

Если у вас длинный коридор, с поворотами и т.д., то лучше всего установить несколько датчиков, которые будут активировать освещение, пока вы находитесь в зоне их видимости, для этого, предпочтительнее выбрать параллельную схему подключения. Количество приборов неограниченно.

Тут всё тоже самое, что и ранее, просто понадобится всё удобно разместить и возвращаться к пункту выше, чтобы понять, как произвести монтаж. Уличные туго работают между собой, но правильная настройка датчика движения, а точнее его сенсора и реакции на свет, может это исправить.

Схема с пускателем или контактором

Для любой мощной нагрузки используется схема с магнитным пускателем. Необходимо это тогда, когда идёт речь об мощных линиях освещения, вентиляторах, открытии двери и т.п.

В данном случае датчик управляет катушкой включения, а фазовый проводник прибора послужит питанием для неё, ноль поступает или напрямую или с самого датчика.

Место установки датчика и радиус его действия

Важно помнить, что инфракрасный датчик фиксирует тепловое излучение, и любые преграды в зоне его контроля помешают срабатыванию. Даже прозрачное стекло препятствует прохождению инфракрасного излучения, что уж говорить о любых других конструкциях, могущих создать устойчивую мертвую зону

По этой причине иногда может потребоваться несколько датчиков, разумно размещенных в разных частях контролируемой территории.

   Правильное место установки датчика

Также здесь необходимо учесть как угол обзора датчика, так и радиус его действия. Угол обзора потолочного датчика составляет 360 градусов, в то время как датчик с углом обзора в 180 градусов уменьшит объем контролируемого пространства на половину. Датчики, обладающие действием на 180 градусов, как правило, монтируются на стену, и служат для фиксации событий входа или выхода. Радиус действия инфракрасных датчиков, применяемых для включения освещения, может быть от 6 до 50 метров.

Важные характеристики

При покупке следующие параметры считаются основополагающими:

• Напряжение (измеряется в вольтах). Выпускаются приборы, с напряжением питания 12, 24, 220 В. Рекомендуется выбирать последний тип, так как их можно подсоединить к домашней сети. Для остальных придется покупать специальные блоки питания.
• Ток коммутации. Если его подобрать неправильно, продолжительность работы датчика снижается. Поэтому с числом и типом светильников нужно определиться до покупки датчика. Для получения наиболее допустимого тока коммутации следует суммировать потребляемую мощность лампочку и поделить на напряжение. Необходимо, чтобы номинальное значение было выше.

• Порог включения (измеряется в люменах). Повышение этого показателя делает датчик более чувствительным. Мало чувствительный сенсор включает освещение сильно рано, очень чувствительный не дает ему включиться, когда на улице снег. Разные модели имеют не одинаковый диапазон настройки этого параметра.
• Задержка срабатывания (в секундах). Диапазон является одной из базовых характеристик и указан в инструкции. Оптимально установить задержку в 5-7 секунд, чтобы освещение не включалось при любом шорохе.
• Мощность (измеряется в ваттах). При низком этом показателе, прибор будет более экономичен. Обычно указывается два вида мощности: сколько потребляет прибор во время работы светильника, и в режиме ожидания.

Степень защиты. Датчики монтируются на улице, поэтому корпус должен иметь пыле и влагозащиту, не портится под действием ультрафиолета. Устойчивость должна составлять не менее ip44. Эта цифра может быть меньшей, если датчик в корпусе, который защищен от влаги.

Также следует учесть предельные температуры, при которых может работать датчик, особенно, если он устанавливается в регионе с суровой зимой.

Настройка подключения

В качестве примера приведем схему, в которой имеется датчик движения и выключатель одноклавишного типа. Выключатель коммутируется параллельно датчику. Такой тип подключения позволяет включать свет на заданное время. Если в освещении нет нужды, контроль за осветительным прибором осуществляется с помощью датчика. Выключатель нужно отключить.

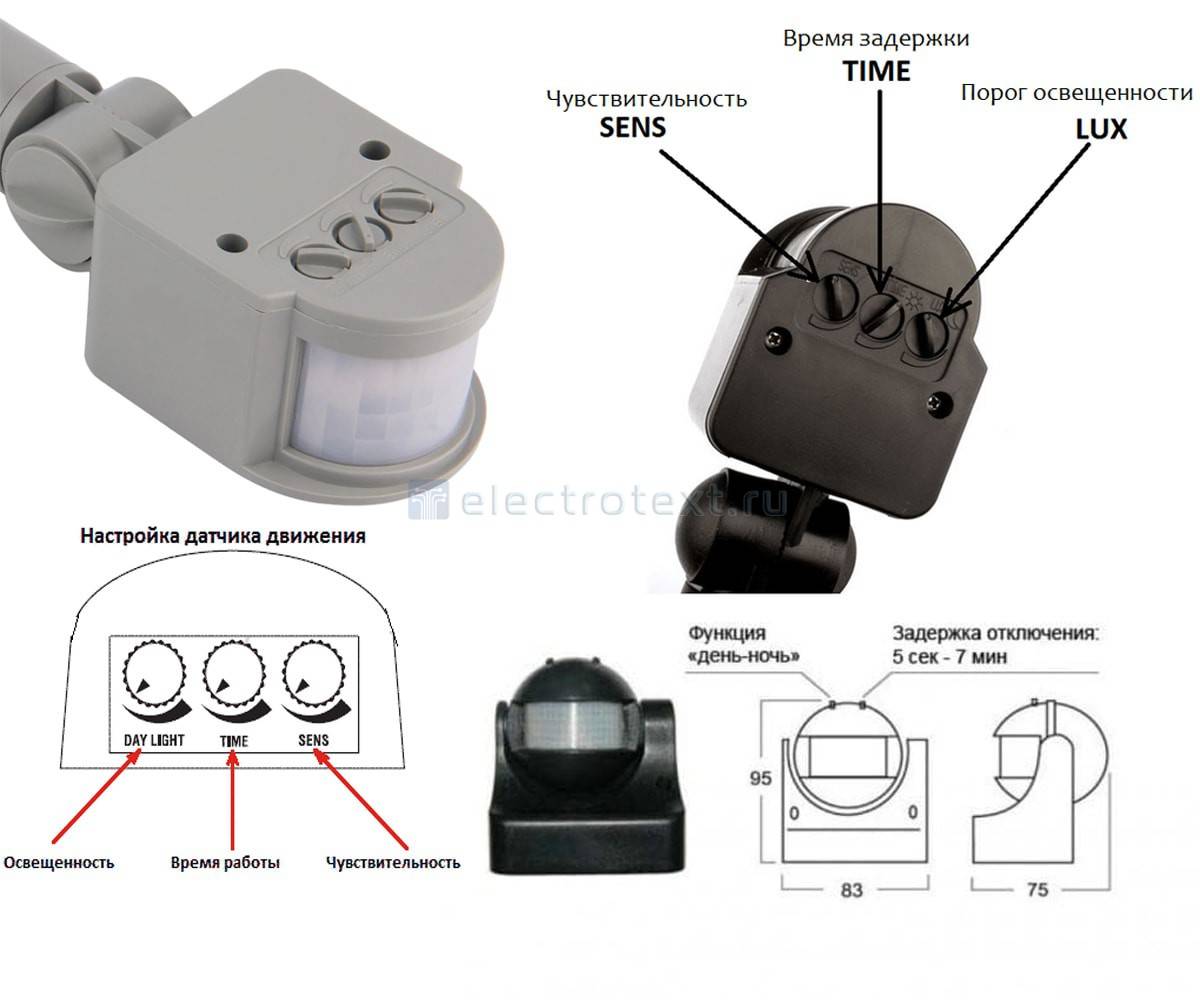

Для настройки прибора используются три регулятора. Первый управляет чувствительностью, второй подчиняется временному режиму, а третий отвечает за контроль уровня освещенности. Все настройки осуществляются опытным путем.

Настройка по времени

Данный параметр обозначается как Time. Настройка позволяет указать промежуток времени, в течение которого будет включен свет после фиксации объекта движения. Временной промежуток — от 1 секунды до 10 минут.

Чувствительность датчика определяется скоростью, с которой передвигается объект. В коридорах люди обычно ходят быстрее обычного, поэтому параметр Time рекомендуется уменьшить. В гаражных или складских помещениях задержка должна быть больше обычной.

Показатель освещенности

Управление интенсивностью подаваемого света осуществляется с помощью регулятора, носящего название Lux. Если настроить прибор соответствующим образом, срабатывание будет происходить при более низком показателе (по сравнению с базовым) освещенности в комнате. Вследствие такой настройки срабатывание датчика останется без ответа даже при низкой интенсивности света.

Настройки позволяют выбирать в рамках значительного интервала — от уровня света в вечернее время до ярко освещенной комнаты в солнечный день. Если в помещении много окон (высокий показатель проникновения естественного света), регулятор лучше установить в начальной или средней позиции.

Видео

Чтобы вам было проще подключить и настроить датчик движения, мы предлагаем вам посмотреть это видео.

Подключив правильным образом к лампочке датчик, человек получит возможность избежать затрат на электроэнергию. Датчик движения очень удобен. Он включает и выключает свет без человека. Но для подключения стоит знать о нюансах, что нарушать не желательно.

1. Чем отличается черный и красный провод внутри устройства?а) Красный следует подсоединять к фазному проводнику, а черный к системе нулевой проводник. б) Ничем, это одинаковые провода, имеющие разный окрас в зависимости от модели устройства.
2. Разрешено ли монтировать датчик около окон?а) Да. б) Нет.
3. Если внутри квартиры или частного дома имеется много окон, через которые внутрь проникает дневной свет, то датчик с каким регулятором следует приобретать?а) «Sence». б) «Lux».
4. Что нужно делать, если купленный датчик, что оснащён регулятором «Sence» не срабатывает, когда человек проходит прямо мимо него?а) Повысить его чувствительность. б) Уменьшить чувствительность.

Правильные ответы:

1. б) Провода отличаются своим цветом, они различаются в зависимости от выбранной модели датчика.
2. б) Датчики нельзя устанавливать около окон, поскольку дневной свет будет мешать его работе и придется настраивать прибор под нужный уровень освещения.
3. б) Если в доме много окон и источников дневного света, то необходим датчик «Lux». Он будет срабатывать, когда внутри помещения станет меньше света.
4. а) Если датчик не сработал, когда человек прошел прямо перед ним, то следует увеличить уровень чувствительности прибора.

Основные характеристики

На установленный датчик не должен быть направлен прямой свет от ламп. В зоне распространения импульсов желательно избавиться от посторонних объектов, которые будут мешать правильной работе прибора. Также в зоне контроля аппарата не должно находиться перегородок, даже изготовленных из стекла, так как они будут негативно влиять на сам датчик движения для освещения. Характеристики, которые являются основными у прибора, – это радиус обнаружения и движения. Для правильной работы лучи должны дотягиваться до всех углов помещения. Если это не так, то придется ставить несколько аппаратов, чтобы можно было захватить все пространство.

Для прямоугольного помещения понадобятся датчики только с круговыми диаграммами, которые перекрещены. В основном все приборы на сегодняшний день имеют овальные или круговые схемы обнаружения.

Подключение прожектора с датчиком движения

Толковый словарь трактует слово прожектор как прибор для освещения. Состоит он из линз и зеркал, применяемых для получения светового потока при определенном угле.

Прожектор с датчиком движения

Прожектор не используют для освещения подъездов к дому или стоянок, так как он сильно слепит. По идее он должен отключиться еще раньше, чем дальний свет фар достанет до него.

В данный момент прожектором называют и те приборы освещения, которые освещают улицы под большим углом. Мощность таких прожекторов абсолютно разная – от 10 до 100 ватт. Они снабжены датчиками движения и освещенности.

По факту покупателю нужно всего лишь подсоединить кабель к прожектору, и вся система заработает, но производитель оставляет право на наладку за пользователем.

Многие не знают, как подключить прожектор с датчиком движения. Ниже будет приведена схема монтажа.

Совет

Прожектор имеет корпус, внутри которого смонтирована и подключена к общей схеме колодка с клеммами. На схеме есть 4 цепочки.

Схема подключения прожектора к схеме приведена ниже:

1. Фазный провод подключается к датчику.
2. Нулевой провод от колодки идет на датчик и прожектор.
3. Проводник для защиты подключен к корпусу.
4. Провод с фазой А подключен к светильнику через колодку.

Подключение датчика движения к прожектору

Чтобы подключить прожектор, на него нужно подать напряжение через фазный провод, а также подключить нулевой провод и заземление. После подключения питания ноль и фаза пойдут на блоки питания датчика движения и освещенности. При возникновении нужных условий для работы датчика контакт сработает и замкнет на себе фазу А и тем самым включит прожектор.

Автоматическое отключение прожектора происходит при нормализации естественного освещения. Ноль, используемый для защиты, нужен для исключения возможных токопотерь на месте порыва изоляции внутри прожектора.

Получается, подключение светодиодного прожектора проще, чем кажется. Достаточно подсоединить три провода – фаза, нулевой и заземление. Такой светильник отлично подойдет для использования на даче.

Установка прожекторов

Монтаж светодиодного прожектора производится с помощью специальных конструкций (не пластмассовых), датчики направлены в контролируемую точку.

Подключение датчика движения к прожектору

Не всегда светильники удовлетворяют потребности, поэтому используют более мощные прожекторы. В основном они используются на охраняемых объектах или фирмах

Такие светильники поставляются отдельно, без датчиков. Крайне важно знать, как подключить датчик движения к прожектору

Подключение светодиодного прожектора

Если к такому прожектору произвести подсоединение датчика напрямую, то соединения сгорят, не выдержав температуры. Для предотвращения таких поломок используют контакторы. Они снимают часть нагрузки с выходных контактов датчика.

При включении в схему хотя бы одного пускателя, копирующего работу выходного контакта датчика, можно управлять очень мощными светильниками.

Такая схема подключения универсальна, так как позволяет включение сразу нескольких прожекторов.

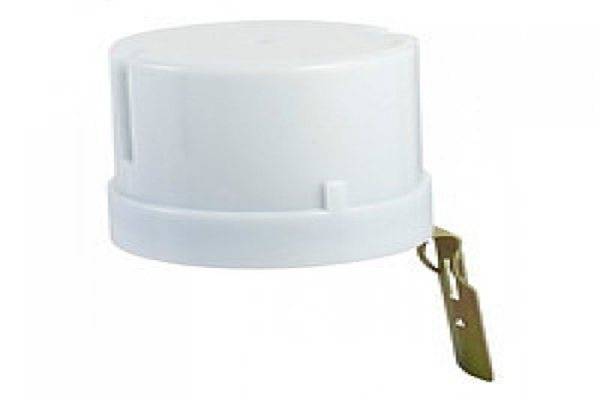

Монтаж прожекторов с фотореле (сенсорных).

Фонарь с сенсором крайне удобен в использовании, так как он работает полностью автоматически. Работает схема по очень простому принципу. Фотореле срабатывает при наступлении темноты, на него подается напряжение, а при обнаружении человека в зоне наблюдения сенсор замкнет цепь на себе, в результате чего включится лампа.

Настройка и регулирование датчиков движения

Зачастую датчики движения регулируются по двум параметрам – вертикаль и горизонталь. Параметры позволяют регулировать дальность обнаружения, а самое главное – угол обнаружения относительно неподвижного корпуса. Настройка параметров позволит менять участок непосредственного контроля.

Светильник с ручками для регулирования

Возможность регулировки нужно выяснять при установке светильника и постараться направить его в нужную сторону. Настройка после монтажа осуществляется с помощью двух или трех ручек.

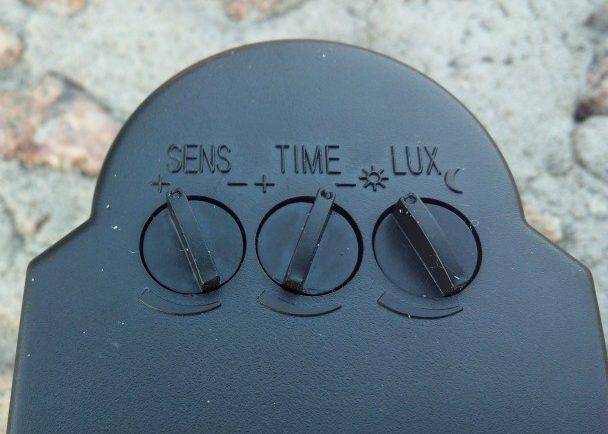

Обязательно будет ручка DayLight и Time. DayLight предназначена для регулировки времени срабатывания датчика при обнаружении движения. Другие устройства не предусмотрены. Если ручка повернута в самое крайнее левое положение, то датчик будет включаться только ночью, а если в самое правое положение, то сработает даже в ясный день.

Time – регулирует время, в течение которого будет гореть прожектор после срабатывания датчика. Диапазон включения везде разный, но колеблется в пределах от 5 сек до 20 мин.

Правила размещения

Для более эффективного использования и получения максимальной экономии электричества ДД надо устанавливать в тех местах, где происходит самое большое движение людей и крупных домашних животных. Это делается не только внутри помещения, но и на улице, например, во дворе собственного дома.

По виду монтажа датчики бывают:

Принцип действия каждого из них от этого не меняется. Все зависит от местных условий. Но, тем не менее потолочные больше используются в небольших помещениях. Рекомендуется устанавливать их на высоте от 2,5 до 3 метров. Таким образом, датчик сможет охватить территорию диаметром в 10–20 метров.

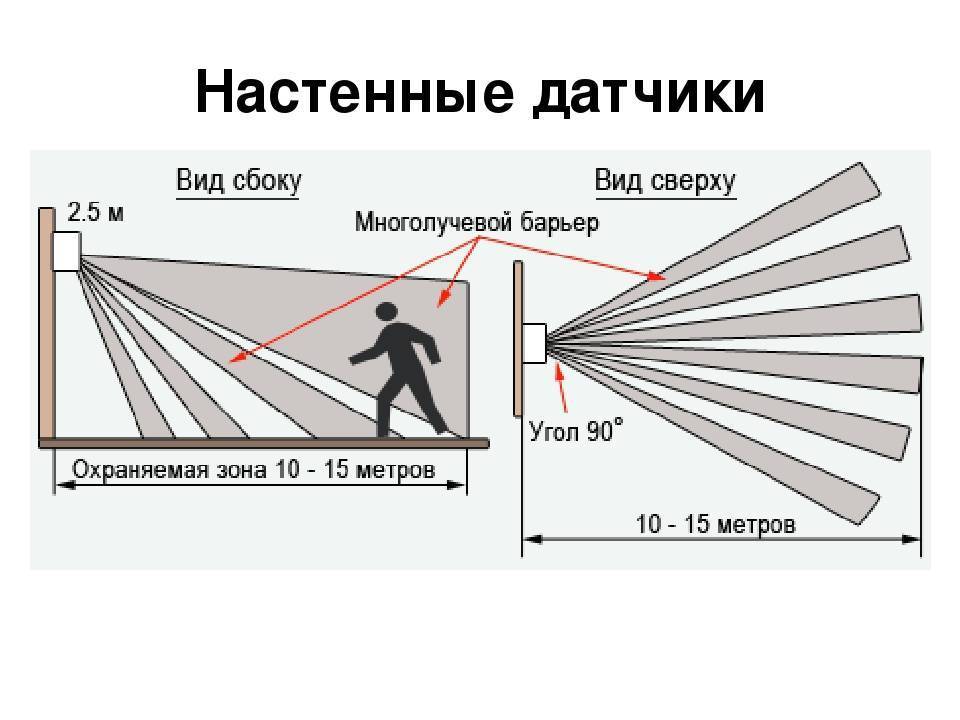

Настенные датчики применяются как в помещениях, так и на открытом воздухе. Соответственно, они нашли широкое применение в электросетях наружного освещения. Высота установки таких ДД в помещении несколько ниже, чем у потолочных, и составляет 2–2,5 метра. Конечно, установить настенные датчики можно в любом месте, но специалисты рекомендуют делать это в углу помещения. Так получается больше угол обзора. Если же монтаж производится на улице, тогда нужно направить его в сторону большего движения людей.

На улице уровень монтажа может достигать 10 метров. Монтируются датчики под углом примерно 40 градусов по отношению к горизонтальной поверхности, чтобы более эффективно отслеживать территорию. Дальность работы индивидуальна у каждой модели. Но стоит учитывать, что при обширном рассеивании лучей возрастает ложность срабатывания.

Рекомендуемое размещение ДД

Разновидности датчиков присутствия и движения

Несмотря на простоту принципа действия, датчики движения различаются по самым различным параметрам. Чтобы полнее понимать картину представленного на рынке ассортимента изделий, нужно знать о них хотя бы в общих чертах. Это позволит оптимально подобрать электронное устройство для своих целей.

Различия по месту расположения прибора:

• внутреннее расположение — как понятно по названию, используется для контроля присутствия человека в помещении;
• периферийное расположение — используется для удаленных от дома объектов (как пример — включение светильников на прогулочной дорожке по мере движения по ней человека или подсветка воды в бассейне при купании ночью);
• расположение по периметру — наиболее часто расположены на столбах оград и срабатывают при приближении людей или машин (удобно для освещения пригаражной площадки).

Различия по принципу срабатывания:

• активного типа — в конструкции есть передатчик и приемник сигнала, при появлении в зоне сигнала человека сигнал поступает в приемник, и он срабатывает;
• пассивного типа — приемник и передатчик в одном корпусе, когда сигнал передатчика попадает на появившийся объект, он отражается и возвращается в приемник, который от этого срабатывает.

Различия по типу сигнала:

• ультразвук — используется звук высоких, неслышимых ухом частот;
• микроволны — используются радиоволны сверхвысоких частот;
• инфракрасное излучение — использование тепловых волн (света инфракрасного спектра), именно такие датчики наиболее просты и поэтому распространены.

Различия по источнику срабатывания:

• теплового типа — срабатывание происходит при изменении температуры на сенсоре датчика (попадает отраженный инфракрасный луч передатчика или тепловое излучение живого объекта);
• звукового типа — срабатывание происходит при обнаружении сенсором колебаний воздуха на звуковых частотах;
• частотно-колебательного типа — сенсор датчика реагирует на частотные колебания и изменение магнитного поля, вызываемого движением в зоне действия прибора.

Различия по конструкции элементов:

• моноблочные — электронное устройство исполнено в виде одного монолитного корпуса;
• двухкорпусные — при такой конструкции приемник и передатчик разнесены в разные корпуса и устанавливаются на удалении друг от друга;
• многоблочные — в состав устройства входит целый комплекс приемников и передатчиков (иногда даже разного типа), который работает в единой связке.

Различия по типу монтирования:

• накладного типа — монтируются на вертикальной поверхности стен;
• потолочного типа — монтируются на горизонтальных поверхностях потолка снизу;
• врезного типа — монтирование внутри поверхностей стен или потолка.

Регулировка работы датчика движения для включения/выключения света

На устройстве первым делом необходимо проставить время. Датчик позволяет выбрать промежуток от секунды до 10 минут. Определиться со временем будет легче, если прислушаться к следующим советам:

• оптимальный период подачи света на лестницу – несколько минут, ведь дольше в таком месте задерживаются редко;
• нормальный промежуток времени для подачи света в подсобное помещение – 10–15 минут, ведь из такой комнаты часто приходится что-либо забирать.

На датчике полагается устанавливать задержку срабатывания после фиксации движения объекта. Эта величина может составлять от нескольких секунд до 10 минут и обусловливается тем, насколько быстро передвигается человек. Например, коридор пересекают быстро, поэтому в нём лучше монтировать датчик с сокращённым параметром «Time».

Уровень освещённости, зависимый от регулятора «Lux», следует отладить таким образом, чтобы датчик выполнял свою задачу в моменты, когда помещение освещается меньше чем обычно. Комнату, куда много света проникает из окон, рекомендуется оснащать датчиком движения с регулятором «Lux», поставленным в начальное или среднее положение.

Чувствительность устройства, запускающего определённые действия в ответ на движение человека, находится под контролем регулятора «Sens». На эту величину влияют отдалённость прибора от передвигающего объекта и вес человека, заставившего датчик заработать. Поэтому в случае включения датчиком света без причин требуется сделать датчик менее чувствительным. А о повышении показателя реакции прибора стоит задуматься лишь при отсутствии действий от датчика во время прохождения мимо него человека.

Датчик движения имеет сложную конструкцию, которую приходится подстраивать под особые условия функционирования. Игнорирование правил чревато тем, что прибор будет работать вразрез с желаниями хозяина помещения.

Для автоматического включения света используются специальные индикаторы, которые способны распознать присутствие человека в области своего действия. Инфракрасный, микроволновый и ультразвуковой датчик движения для освещения может использоваться как для дома, так и для улицы.

Подключение и настройка

Порядок подключения устройства к сети зависит от комплектации, различающейся у отдельных моделей. В одних случаях датчик и осветитель помещаются в общий корпус и имеют электрическую связь. Чтобы включить их в питающую сеть, потребуется стандартная розетка, входящая в комплект поставки. Иногда они поставляются раздельно и нуждаются в проработке схемы коммутации, которая бы предусматривала следующие варианты:

• прямое включение осветителя;
• использование выключателя, монтируемого в параллель;
• комбинированный вариант, при котором включаются несколько датчиков или осветителей (из-за дороговизны он применяется очень редко).

Настройка датчика

Настройка системы с ДД проводится по инструкции, прилагаемой к каждому прибору. Она предполагает следующий порядок действий:

1. Выбирается правильное направление на излучаемый или отраженный сигнал по максимуму его фиксации приемником.
2. Сенсор настраивается так, чтобы не срабатывать от случайных помех.
3. На заключительной стадии стараются совместить две настройки до устойчивого срабатывания системы, чтобы получить хорошую статистику.

При выставлении предела чувствительности датчик на открытых пространствах настраивается на минимум.

2 Монтаж и подключение «умного» прожектора

К каждому прожектору должна прилагаться инструкция с описанием как его подключить. Но даже если ее не оказалось, подготовить осветительный прибор к работе будет достаточно просто. Все электромонтажные работы в уже имеющейся сети следует проводить при отключенной электроэнергии (выключенном щитке).

Фиксируем прожектор на выбранном месте установки посредством крепежных элементов на его корпусе либо специального кронштейна, поставляемого в комплекте. Для подключения к электрической сети используем провод ПВС либо ШВВП. Он должен быть 3-жильный, если прожектор будет подсоединяться к заземлению. Если нет – достаточно 2-жильного. Сечение провода должно быть не менее 0,5 мм 2 для светодиодного осветительного прибора. Для галогенового может потребоваться кабель большего сечения – это зависит от мощности его лампы.

Если вблизи прожектора есть розетка с подводящими проводами подходящего сечения, способными выдержать нагрузку, то можно воспользоваться ей. Достаточно отмерить у кабеля нужную длину и подсоединить к нему вилку либо напрямую подключить его к контактам розетки. Но обычно провод приходится тянуть до ближайшей распредкоробки электросети. Идеальное решение в любом случае – проложить кабель до щитка дома и подсоединить в нем через автоматический выключатель, рассчитанный на 6–10 А и установленный отдельно специально для прожектора.

Подключение светильника

При протягивании провода по постройкам прокладываем его в гофротрубе с внутренним диаметром 16–20 мм, которую крепим к стене. Если надо кабель завести на большое расстояние или на столбе, способ следует использовать воздушный или подземный.

Самое простое подключение прожектора с датчиком движения, который встроен или жестко закреплен на корпусе осветительного прибора. В этом устройстве датчик и лампа уже подсоединены друг к другу. Надо всего лишь открыть крышку контактной коробки прожектора, завести внутрь провод через предназначенное для этого отверстие и подключить его в соответствии с цветовой и буквенной маркировкой:

• черный либо синий к такому же проводу и клемме со значком 0 или N – это ноль;
• красный либо коричневый к Ф или L – это фаза;
• желто-зеленый к клемме с 3-я черточками и палочкой сверху – это заземление.

Установка осветительного прибора

У некоторых осветительных приборов отрезок кабеля уже подсоединен и выведен из корпуса прожектора. Коммутируем его со своим проводом согласно цветовой маркировке, лучше через отдельную клеммную коробку, закрепленную рядом.

Если датчик установлен отдельно, то придется еще тянуть кабель между ним и прожектором, а также правильно подключить их. В этом случае тоже надо следовать цветовой маркировке. Главное, не ошибиться с подсоединением датчика, иначе его можно сжечь. Его коричневый провод (обозначение клеммы – L) подключаем к фазе, а красный (контакт A) – к одному из выводов прожектора. Второй проводник светильника и синий датчика (клемма N) подсоединяем на ноль.

Установка и настройка датчиков движения

Для того, чтобы датчик движения для освещения и схема подключения были максимально совместимы, установку прибора необходимо предусмотреть еще на этапе планирования сети освещения. Благодаря этому вы сможете предусмотреть наиболее удобное место установки датчика, а также сможете подвести электропроводку, необходимую для его подключения.

Возможные схемы подключения датчика движения

Схема подключения датчика движения для освещения во многом зависит от ваших требований к сети освещения. Она может реализовываться непосредственно через датчик, через выключатель, а также возможны варианты подключения двух и более датчиков последовательно.

Мы рассмотрим все приведенные варианты, которые являются наиболее распространенными:

Для подключения сети освещения непосредственно через датчик нам необходимо установить прибор и подвести к нему питающие провода. Многочисленные видео в сети интернет приводят примеры установки датчиков, поэтому на данном аспекте мы не будем останавливаться. Остановимся только на процессе его подключения.

Схема подключения датчика движения

1. Для подключения любого датчика движения нам необходимо снять панель с обратной стороны прибора. Здесь мы увидим три вывода. Обычно они представлены в виде трех клеммников. Кроме того, отдельно обычно имеется место для заземления датчика.
2. Клеммы обычно имеют следующие обозначения: L – фазный провод, приходящий на прибор, N – нулевой провод, приходящий на прибор, А (LS) – фазный провод, выходящий с прибора, PE – место подключения заземления.
3. К выводам L и N подключаем фазный и нулевой провод соответственно. К выводу А подключаем фазный провод, идущий непосредственно к лампам сети освещения.       К выводу PE подключаем наш заземляющий проводник.

• Если нам необходимо, чтобы сеть освещения, запитанная через датчик движения, работала только в определенное время, то применяем способ ее подключения через выключатель. Благодаря такому способу, только при включении выключателя датчик движения будет работать.
  1. При такой схеме монтажа подключение датчика движения выполняется аналогично варианту, приведенному выше. Единственное отличие заключается в подключении приходящего фазного провода.
  2. Фазный провод, который подключается к выводу L, предварительно подключается к выводу выключателя. То есть путь фазного провода выглядит следующим образом – от распределительной коробки к выключателю, а уже от выключателя к выводу L датчика движения.
• Для охвата территорий большого размера иногда может потребоваться установка двух и более датчиков движения. Обычно это реализуется для охранных систем либо для освещения дорожек большой протяженности. Так же подключение освещения к двум датчикам движения может потребоваться при наличии препятствий лучу одного датчика либо при подключении разнонаправленных устройств.

На фото приведена схема подключения двух датчиков движения

1. Для реализации такой схемы подключения каждый отдельный прибор подключается так же, как нами описано в первом варианте. Небольшое отличие касается только провода, отходящего от вывода А.
2. Фазные провода всех датчиков движения, подключенных к данной сети от вывода А, соединяются, и один результирующий провод идет непосредственно к нашим осветительным приборам. При такой схеме все устройства соединены по логике «или» и при срабатывании любого из датчиков включится освещение.

Настройка датчиков движения

Но для правильной работы устройства не достаточно только правильно его подключить, необходимо еще и правильная регулировка датчика движения для освещения. И это достаточно просто можно выполнить самостоятельно. Итак:

• Прежде всего, необходимо отрегулировать зону действия датчика. Обычно это делается уже после его подключения. Для этого вращаем рабочую часть датчика до достижения минимального количества мертвых зон.
• Следующим этапом идет настройка датчика движения для освещения. Для этого в задней части прибора имеется регулятор «LUX» (DAY LIGHT). Первоначально его следует установить на максимум.Затем в вечернее время, когда уровень естественной освещенности помещения или другого места установки датчика опустится до требуемого уровня, повернуть регулятор до срабатывания датчика. Оставив регулятор в данном положении, мы обеспечим работу устройства при освещенности на данный момент и ниже.

Регулировка датчиков движения

Последним этапом настройки датчика движения является установка времени работы при отсутствии подвижных предметов в зоне действия. Для этого в задней части есть регулятор «Time», вращая который, мы можем выбрать необходимое нам время.

Для чего нужен датчик движения

В шпионских боевиках он показан, как грозный страж, включающий пулеметы при проникновении на важный объект. Может быть, такая система и существует, проверять не будем. На самом деле, датчики движения регистрируют любые виды перемещения объектов, и сообщают информацию в некую электронную систему.

Что происходит дальше

В зависимости от того, как устроен алгоритм работы, после срабатывания сенсора может произойти следующее:

• включение (отключение) освещения;
• запуск вентиляции;
• начало (прекращение) работы некоего механизма;
• включение отопительной системы;
• срабатывание охранной тревоги;
• старт видеозаписи;
• передача информации на центральный пульт управления объектом либо механизмом.

Список можно продолжить, но из него уже понятно назначение прибора: любые его разновидности предназначены для подключения некоего алгоритма при появлении в секторе обзора предмета или живого организма.
