Какой уклон должен быть у канализационных труб?
При подборе уклона трубы учитывают два параметра:
- заполненность трубы;
- скорость потока.
Заполненность выражается отношением уровня жидкости в потоке к общей высоте проходного сечения, то есть к диаметру трубы:
Y = H/D
Так, если высота потока в трубе диаметром 50 мм составляет 25 мм, то заполненность равна 50%.
Если сточные массы полностью перекрывают сечение трубы, ее заполненность равна 1 или 100%.
Минимальное значение заполненности составляет 30%, оптимальное – зависит от материала трубы: для стекла или пластика – 50%, для керамики или асбеста – 60%.
Если заполненность трубы поддерживать в указанных выше пределах, то и скорость потока будет оптимальной – 0,7 м/сек.
К счастью, строителям не нужно каждый раз определять уровень жидкости в трубе или высчитывать ее скорость.
Все эти вопросы тщательно изучались всевозможными НИИ и в ходе исследований были определены нормы уклонов для канализационных труб различных диаметров (см. СНиП 2.04.01-85):
- при диаметре 50 мм: 0,03;
- при диаметре 110 или 85 мм: 0,02.
Минимальный уклон труб наружной канализации
Значения уклонов для отводных участков (от санитарно-технического прибора до общей магистрали):
- при диаметре 40 – 50 мм (мойка, умывальник, ванна): 0,035 (минимальный – 0,025);
- при диаметре 100 мм (унитаз): 0,02 (минимальный – 0,012).
Уклоны для наружной канализации приведены в СНиП 2.04.03-85:
- при диаметре 150 мм: 0,008 (минимальный – 0,007);
- при диаметре 200 мм: 0,007 (минимальный – 0,005).
К укладке труб канализации с минимальным уклоном прибегают в том случае, если обеспечить нормальный уклон не представляется возможным. Также в СНиПах указано предельно допустимое значение уклона, которое составляет 0,15. При более значительном уклоне все вышеупомянутые недостатки (засорение труб, срыв сифонов и пр.) проявятся в особенной степени.
Монтаж канализационной системы по расчетам
Для того чтобы провести монтаж труб наружной канализации наиболее часто используются трубы, диаметр которых составляет от 110 до 200 миллиметров. В соответствии с рекомендациями СНиП минимальный уклон трубы, которая имеет диаметр 110 мм, должен составлять 2 см. Если используется трубопровод с диаметром в 50 мм, то уклон должен составляет 3 см.
Во время проведения монтажа необходимо строго выполнять все требования. Дренажная система должна располагаться на глубине. Наиболее часто труба укладывается на уровне более 30 сантиметров.
Во время проведения земляных работ необходимо помнить, что чем дальше траншея отходит от здания, тем она должна быть глубже. Канаву необходимо вырыть таким образом, чтобы она была выше уровня укладки труб на 200-300 миллиметров. Если она имеет большую глубину, тогда ее необходимо немного засыпать землей и песком. Для того чтобы максимально правильно подогнать уровень канавы, необходимо использовать бечеву, которая натягивается по необходимому уровню.
Рекомендовано к прочтению: Подбор размера фитингов для канализации
Для формирования максимально качественной подушки под трубу наружной спецканализации необходимо использовать песчаную подушку. На нее будет осуществляться монтаж системы. Монтаж канализационных труб осуществляется методом раструба навстречу потоку. Благодаря этому способу монтажа можно обеспечить максимально высокий уровень герметичности.
Если во время монтажа возникает необходимость в сокращении длины трубы, ее разрезают с помощью обыкновенной ножовки. При этом необходимо по краю реза снять фаску. Обрезку раструба проводить запрещается. Для монтажа канализационной системы запрещается использовать материал с трещинами, проломами или сколами. В противном случае дренажная система будет постоянно заиливаться. После того, как будет собрана наружная канализация, необходимо проверить соответствие уклона труб вашим расчетам.
Особенности внешней канализации
Во время проектирования расположения труб наружной канализации в обязательном порядке должен учитываться ее уклон. Многие люди спрашивают как делить контруклон канализации, что это вообще такое? Это максимально большой уклон, который при монтаже внешней спецканализации вообще недопустим. Внешний отвод канализационной системы должен приводить к таким конструкциям, как септик или центральный коллектор. Во избежание замерзания канализационной системы необходимо ее прокладывать под землей. Это позволяет не только задать сточным водам правильного направления, но и выполнить все требования термоизоляции. Диаметр выхода внешней системы канализации в большинстве случаев начинается с 11 сантиметров.
В соответствии с существующими стандартами уклон трубы канализации должен равняться показателю в 2 процента. Во время выполнения земляных работ необходимо быть максимально аккуратными. Это объясняется тем, что уклон канализационной трубы может меняться в результате небольших неровностей.
С целью сведения риска изменения угла уклона канализационной трубы необходимо на дно траншеи положить подушку из песка. Она позволит поправить неровности в процессе укладки спецканализации. Расчет уклона должен производиться таким образом, чтобы с его помощью обеспечивался беспрепятственный спуск стоков из внутренней канализационной системы. Правильный уклон канализационной системы обеспечит не только ее стабильную работу, но и возможность качественного самоочищения.
С целью обеспечения безаварийной работы канализационной системы необходимо максимально точно соблюдать технологию монтажа канализационных труб. Выполнять работы нужно в строгом соответствии с существующими нормативами. Лучше всего в данном случае использовать существующие стандарты. Если наружная дренажная система имеет сложный план, тогда необходимо производить расчеты уклона ее труб. При отсутствии соответствующих знаний, умений и навыков в этой сфере лучше всего будет обратиться за помощью к специалистам, которые выполнят работы по расчету правильно.
Влияние количества сантехнических устройств
Если в доме планируют устанавливать несколько бытовых приборов, сливающих воду: посудомоечная и стиральная машина, душевая кабинка и пр., существует вероятность одновременного наполнения всех имеющихся канализационных труб.
Скорость потока значительно увеличивается, но точно просчитать её невозможно. Тогда для внутренней разводки подбирают трубы большего диаметра (на 10-30%) и оптимальный уклон.
Его выдержка обязательна в любом случае: средний, нормальный, но не минимальный. Исключая ветки от бытовой техники и не учитывая разводку от сантехники (ванна, раковина, кухонная мойка), наибольший уклон главной трубы внутренней сети не может превышать 0,15 (15 см на 1 м).
Сток унитаза подсоединяют непосредственно к стояку, от кухонной мойки – к главной трубе (жиры имеют свойство прилипать к стенкам и плохо вымываются обычной водой, поэтому делают отдельный отвод). При привязке раковин и ванн патрубки допустимо объединять.
Для подключения малогабаритного оборудования в городских квартирах менять существующую систему нет необходимости. Она спроектирована и введена в эксплуатацию с учетом нормативных требований и ГОСТа.
Зависимость уклона от сечения трубы
Различают внешнюю и внутреннюю канализацию. Внутреннюю устанавливают в квартире, внешняя применима снаружи. Оба вида полагаются на прописанные нормы. Угол напрямую имеет зависимость от сечения трубы: уклон больше при меньшем сечении. Единицей измерения угла считаются сантиметры. По СНиП существуют определенные требования к углу уклона, который отличается в зависимости от сечения труб. Трубы, равные в диаметре пятидесяти миллиметрам, требуют угол в три сантиметра, трубы в сто десять миллиметров требуют угла в два сантиметра, для ста шестидесятимиллиметровой трубы соответствует наклон в 0.8 см, для 200 мм на миллиметр меньше.
Задание уклона при монтаже канализационной трубы
Математические вычисления производить легче, чем выдержать требуемые параметры при монтаже бытовой канализации. Облегчить работу может специальный строительный прибор – угломер. Однако, можно обойтись без него.
Поскольку перепад положения одного конца слива по отношению к другому составляет известные значения, высчитываем необходимую высоту и проводим линию на стене от точки стока до предполагаемого расположения входа в сантехнический прибор с учетом угла наклона канализационных труб. Затем отвод аккуратно устанавливаем и прикрепляем к стене держателями с шагом в 40 см.
При монтаже канализации в частных домах и квартирах, следует иметь в виду, что для различной сантехники подходят трубы только определенного сечения, что влияет на уклон. Для ванн, раковин, умывальников и писсуаров достаточно небольших труб от 40 до 50 мм. Для кухонных моек, где количество крупных пищевых отходов больше – 50 мм, для унитазов – 100 мм.

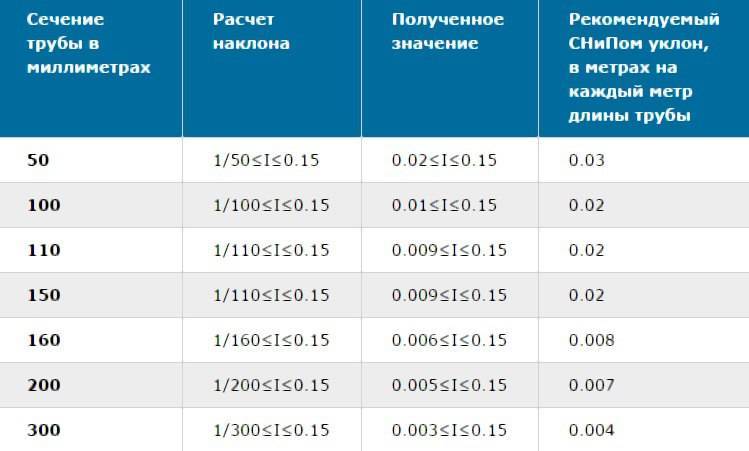

В таблице приведены данные не только максимальных уклонов соединительных участков для каждого прибора домашней сантехники, но и примерные расстояния до общей сливной трубы.
Существует несколько правил, соблюдать которые необходимо при проведении работ по устройству в доме сетей канализации:
- прямолинейность каналов. Любые искривления выводящих путей являются «слабыми» местами сети, в которых скапливаются отходы;
- уклоны всех сливов жилища должны быть одинаковыми. Если на первом этаже частного дома значение уклона равняется 0,02, то и на втором этаже должно быть таким же. Тогда работа всей системы будет максимально продуктивной, без лишнего шума и частых аварий;
- минимальная протяженность. Целесообразно все места в помещении, где располагаются сантехнические приборы, размещать вблизи друг от друга. Тогда соблюсти необходимый уклон слива будет намного легче;
- гладкие трубы, выдерживающие уклон. Любые впадины на внутренней стороне илопровода являются местом потенциального засора. Поэтому не подходят гофрированные трубы. В некоторых случаях и полипропиленовая труба под воздействием горячей воды может «провиснуть», образовав контруклон. В этом месте неизбежно соберутся частицы пищи и прочих отходов. Такие участки подлежат замене.

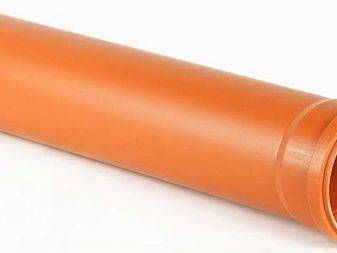

Трубами большого размера (110 и 200 мм) устраивают выводы для наружной канализации. При этом принцип прямолинейности трасс сохраняется. В случае, если избежать изменения направления канала нельзя, используют тройные переходники с выводом на поверхность ревизионной трубы с заглушкой, которая облегчит прочистку стока.
Труба наружной канализации помещается под уклон, который проверяется специальным двухметровым уровнем. После проверки параметров засыпается песком и грунтом. Наружная канализация всегда устраивается под землей во избежание смерзания стоков и перекрытия возможности слива. Для каждого региона глубина залегания канализационных каналов определяется, исходя из климатических особенностей местности.
Рассмотренная тема при всей важности и сложности расчетов достаточно проста. Применение необходимых значений при строительстве облегчаются готовыми таблицами с нужными цифрами, которые помогут справиться с самостоятельным монтажом системы. Но при необходимости всегда можно обратиться к специалистам, которые разработают проект и подберут материалы согласно установленным строительным нормам
Но при необходимости всегда можно обратиться к специалистам, которые разработают проект и подберут материалы согласно установленным строительным нормам.
Мне нравитсяНе нравится
Индивидуальный расчет уклона
Прокладка канализационных труб своими руками в частном доме проводится по стандартам, которые значатся в СНиП. Но можно рассчитать параметры по обустройству сетей канализации и водопровода самостоятельно. Для этого используют следующую формулу:
V√H/D ≥ K, где:
- К – особый коэффициент, учитывающий свойства материала, который был использован при изготовлении трубы;
- V – скорость прохождения сточных вод;
- H – наполняемость трубы (высота потока);
- D – сечение (диаметр) трубы.
Уклон канализационных труб можно рассчитать самостоятельно
Пояснения:
- коэффициент К, для труб из гладких материалов (полимерных или стеклянных), должен быть равен 0,5, для металлического трубопровода – 0,6;
- показатель V (скорость потока) – для любого трубопровода составляет 0,7-1,0 м/с;
- соотношение H/D – говорит о наполнении трубы, и должно иметь значение от 0,3 до 0,6.
Внутренние и внешние канализационные системы
Выполняя прокладку сетей канализации и водопровода в частном доме, следует учитывать некоторые особенности, которые обуславливаются месторасположением их отдельных участков.
Внутренние системы
При монтаже труб канализации в частном доме в основном применяются два их диаметра – 50 мм и 110 мм. Первый для водоотвода, второй для унитаза. Прокладку канализационной трубы следует проводить в соответствии со следующими рекомендациями:
- поворот трубопровода (при его горизонтальном расположении) не следует делать под углом в 90 градусов. Для изменения направления отводы лучше устанавливать под углом в 45 градусов, это значительно облегчает проход основного потока и уменьшает вероятность скопления твердых частиц;
- в местах поворотов системы следует установить фитинги для ревизии и удобства прочистки или демонтажа в случае засорения;
- на коротких отдельных участках, допустимо увеличивать наклон, превышая рекомендуемую норму. Такой короткой веткой канализации может быть труба, соединяющая унитаз со стояком;
- на каждом отдельном участке уклон трубопровода должен быть равномерным, без резких перепадов, потому что их наличие может создать условие для возникновения гидравлического удара, последствиями которого станет ремонт или демонтаж уже работающей системы.
Внешние (наружные) системы
Правильная прокладка и монтаж канализационных труб необходима не только внутри, но и вне частного дома, от точки выхода внутренней канализации до септика.
Поэтому следует обратить внимание на следующие моменты:
- прокладка канализационных сетей проводится в траншеях глубиной от 0,5 до 0,7 метра. Величина заглубления зависит от характеристик грунта и корректируется под конкретные условия;
- при подготовке траншей, следует использовать песок на их дне, для возможности установления правильного уклона за счет его подсыпки;
- заранее просчитанный уклон (на погонный метр) выделить ориентиром из шнура натянутого между вбитыми колышками. Это позволит избежать ненужных просадок или возвышений канализационной системы на отдельных участках;
- после укладки труб на дно траншеи, еще раз проверить наличие правильного уклона, и в случае необходимости поправить его за счет песчаной подушки.
Ливневая канализация
Такая же требовательная к уклону система, и ее присутствие обязательно для устранения образований скопления воды на поверхности почвы при выпадающих осадках.
Прокладка ливневой канализации
При обустройстве ливневки, учитываются те же параметры, что и для основной канализации – диаметр трубы и материал из которого она изготовлена. Средние показатели по уклону:
- для труб с диаметром 150 мм – показатель варьируется в пределах от 0,007 до 0,008;
- при 200 мм сечении – 0,005 до 0,007.
На частных подворьях можно обойтись и открытыми ливневыми водоотводами.
Но и при такой системе отведения воды уклон должен присутствовать:
- для водоотводных канав – 0,003;
- для лотков из бетона (полукруглых или прямоугольных) – 0,005.
Когда производится укладка канализационных труб какой уклон канализационной трубы должен быть?
Схема устройства ливневой канализации для частного дома
Для нормальной работы канализации величина уклона должна быть в соответствии с рекомендуемыми нормами по СНиП, или просчитаны по специальной формуле.
Выражение – чем больше уклон – тем лучше и быстрее сток – ошибка, которую не следует допускать, во избежание последующего демонтажа совершенно новой канализации.
От чего зависит?
Исходя из представленной ниже таблицы уклон связан не только с диаметром изделий и метражом канализации, но и с особыми условиями.
диаметр трубы, см | уклон на метраж | уклон при особом условии |
15 | 0,008 | 0,007 |
20 | 0,007 | 0,005 |
Под особыми условиями, в которых может монтироваться уклон, понимаются такие факторы, как:
- материал изделий;
- способ расположения водоотвода;
- пропускное свойство трубы.
Качество трубы пропускать через себя жидкость тесно связано с материалом ее изготовления и размером. Обозначения этого свойства не найти на маркировке, поэтому его придется рассчитывать самостоятельно.
Сложность расчетов заключается в том, что для каждого отдельного случая нужно применять собственную подходящую методику. Важный параметр, используемый в расчетах – наружный размер трубы. В формулах он может обозначаться латинской или русской аббревиатурой «Дн» или «Dn».
Существует таблица с приближенными сведениями, которая облегчит задачу определения пропускной способности систем. Высокоточные расчеты в большинстве случаев обустройства домашней канализации зачастую и не требуются. Значения для трубопроводной магистрали, равные 1,5-3,0 м/сек, можно использовать без опаски нарушения нормативов. В таблицу также включены сведения о других типах газо-, водопроводов.
Пропускная способность канализации тесно связана с типом монтируемого трубопровода. Магистраль может быть напорной или безнапорной. Стандартные расчетные формулы включают законы гидравлики.
В гидравлических формулах учитываются следующие неизвестные:
- диаметр магистрали;
- средняя скорость потока;
- гидравлический уклон;
- уровень наполнения.
На деле зачастую достаточно знать гидравлический уклон I или h/d. Первый показатель правильно считать идентичным уклону основания.
Значения скорости для бытовых водоотводов можно изучить по таблице ниже:
Ду, см | h/ Ду | самоочищающая скорость, м/с |
15-25 | 0,6 | 0,7 |
30-40 | 0,7 | 0,8 |
45-50 | 0,75 | 0,9 |
60-80 | 0,75 | 0,1 |
90 | 0,8 | 1,15 |
Показатель наименьшего уклона для канализации небольшого размера i=0,008, 0,007. Нужные показатели пропускной способности различных изделий от 5 до 200 см есть в специальных профессиональных таблицах. Показатели напрямую связаны с максимальной загруженностью сети, а также средней скоростью движения стоков. Величина, демонстрирующая максимальную загруженность трубы, измеряется показателем H/d.
Например, в таблице h/D – загруженность трубы;
- V – скорость стока;
- Q – расход.
Выбор системы нужного типа основывается на технической целесообразности и санитарных условиях. Принятая за основу система должна соответствовать всем требованиям и технологиям.
Каким должен быть уклон канализационной трубы – правила и расчёты
Угол наклона труб, диаметром 50 и 110 мм.
Канализация основана по самотёчному (безнапорному) принципу, а вода имеет свойство течь не вверх, а вниз. Т.е. если трубы расположены горизонтально или с недостаточным уклоном, то поступающие туда стоки слишком медленно движутся либо вовсе застаиваются.
В результате может быть:
- Неприятный запах.
- Быстрое заиливание и засор.
Многие владельцы, понимая это, стараются увеличить уклон канализационной трубы, предполагая, что чем больше, тем лучше. Но и это – ошибочное решение, так как при слишком большой скорости сливания воды происходят нежелательные процессы.
Бытовые стоки неоднородны, вода не успевает полностью смыть с внутренних стенок трубы твердые частицы, они прилипают к стенке и образуют твердые отложения, в результате:
- Заиливание и засор.
- Неприятные запахи из канализации.
- Повышенный шум при движении стоков.
- Увеличение нагрузок на стенки трубы, что ускоряет износ.
Как видим, в обоих случаях получаются схожие результаты. На самом деле угол наклона канализационной трубы – давно рассчитанная, известная и определённая величина, регламентируемая ГОСТом.
На этот показатель влияют следующие параметры:
- Диаметр трубы. Угол наклона, как правило, находится в обратной зависимости от диаметра трубы.
- Наполняемость трубы. Эта величина зависит от материала изготовления трубы, и определяется скоростью движения жидкости по трубе. Рассчитывается по формуле: Y=HD,
где Y – искомая величина, H– величина уровня жидкости в трубе, а D равняется диаметру трубы. Для понимания определим, что если труба пустая, то уровень наполненности равен 0, а если полная, то – 1. Оптимальное усреднённое значение: для гладких труб из пластика – 0,5, а для труб, не обладающей гладкой внутренней поверхностью (шероховатых) – 0,6.
Величина угла наклона измеряется в сантиметрах. Например, значение 0,05 см означает, что труба должна понижаться на 5 см на 1 м длины. Точный расчёт производится по формуле:
K ≤V√Y,
где К – искомый коэффициент, V – скорость течения жидкости по трубе, Y – уровень наполняемости.
Скорость течения в безнапорной (самотёчной) канализации считается оптимальной при величине, равной 0,7-1 м/сек. Вероятно, такие расчеты выглядят достаточно сложно, но это теория, на практике всё проще. Существуют уже просчитанные и рекомендуемые параметры.
Внутренняя канализация
Угол наклона труб 160, 200 мм.
Канализационная система внутри дома характеризуется большим количеством труб, отводящих стоки от различных сантехнических устройств, и стыковочных узлов.
Как правило, во внутренней канализации практикуется использование труб с диаметром, не превышающим 50 мм (для стоков из ванной, душа, мойки и т.д.) и от 100 до 160 мм (для присоединения унитаза).
Всё это подсоединяется к стояку посредством тройников или крестовин. Стояк расположен вертикально, собирает стоки со всех уровней и имеет диаметр от 100 до 160 мм.
Диаметр трубы (мм) | Оптимальный угол /минимальный угол наклона (см) |
40 | 0,033 /0,25 |
50 | 0,03/0,25 |
100-110 | 0,02/0,012 |
| 160 | 0,008/0,005 |
Если трубопровод длинный и к нему подключены различные трубы, то сложно рассчитать наклон для каждого отдельного участка. Следует придерживаться правила и выбирать показатель от 0,015 до 0,03. Для расчёта общего уклона нужно длину трубы, ориентированной в горизонтальной плоскости, умножить на необходимый угол наклона. Т.е. если труба имеет длину 5 м и угол наклона равен 0,03 см, то точка слива должна находиться на 15 см ниже точки входа.
Наружная канализация
Наружный канализационный трубопровод доставляет стоки из дома к септику и проходит под землей. Для него используются трубы, диаметр которых превышает 100 мм.
Для определения уклона можно воспользоваться таблицей:
Диаметр трубы (мм) | Оптимальный угол /минимальный угол наклона (см) |
100-110 | 0,02/0,012 |
160 | 0,008/0,005 |
| 200 | 0,007/0,004 |
Как правило, усреднённое значение угла наклона для наружной канализационной системы принимается равным 0,02 см, т.е. трубопровод должен понижаться на 2 см каждый метр.
Также по возможности трубопровод не должен содержать поворотов под углом 90º, т.к. это может привести к засорам. Конфигурации трубопровода без поворотов не всегда просто добиться, в таком случае на месте поворота труб необходимо оборудовать смотровой колодец, что обеспечит доступ к трубам для контроля и на случай аварии. Ревизионные колодцы также рекомендуется устраивать каждые 20-25 м трубопровода.
При присоединении стояков внутренней канализации к наружной канализационной трубе не допускается напрямую подсоединять вертикальные стояки к горизонтальной трубе, необходимы переходы (два под углом 45º или три под углом 30º).
Каким должен быть уклон канализационной трубы – правила и расчёты
Угол наклона труб, диаметром 50 и 110 мм.
Канализация основана по самотёчному (безнапорному) принципу, а вода имеет свойство течь не вверх, а вниз. Т.е. если трубы расположены горизонтально или с недостаточным уклоном, то поступающие туда стоки слишком медленно движутся либо вовсе застаиваются.
В результате может быть:
- Неприятный запах.
- Быстрое заиливание и засор.
Многие владельцы, понимая это, стараются увеличить уклон канализационной трубы, предполагая, что чем больше, тем лучше. Но и это – ошибочное решение, так как при слишком большой скорости сливания воды происходят нежелательные процессы.
Бытовые стоки неоднородны, вода не успевает полностью смыть с внутренних стенок трубы твердые частицы, они прилипают к стенке и образуют твердые отложения, в результате:
- Заиливание и засор.
- Неприятные запахи из канализации.
- Повышенный шум при движении стоков.
- Увеличение нагрузок на стенки трубы, что ускоряет износ.
Как видим, в обоих случаях получаются схожие результаты. На самом деле угол наклона канализационной трубы – давно рассчитанная, известная и определённая величина, регламентируемая ГОСТом.
На этот показатель влияют следующие параметры:
- Диаметр трубы. Угол наклона, как правило, находится в обратной зависимости от диаметра трубы.
- Наполняемость трубы. Эта величина зависит от материала изготовления трубы, и определяется скоростью движения жидкости по трубе. Рассчитывается по формуле: Y=HD,
где Y – искомая величина, H– величина уровня жидкости в трубе, а D равняется диаметру трубы. Для понимания определим, что если труба пустая, то уровень наполненности равен 0, а если полная, то – 1. Оптимальное усреднённое значение: для гладких труб из пластика – 0,5, а для труб, не обладающей гладкой внутренней поверхностью (шероховатых) – 0,6.
Величина угла наклона измеряется в сантиметрах. Например, значение 0,05 см означает, что труба должна понижаться на 5 см на 1 м длины. Точный расчёт производится по формуле:
K ≤V√Y,
где К – искомый коэффициент, V – скорость течения жидкости по трубе, Y – уровень наполняемости.
Скорость течения в безнапорной (самотёчной) канализации считается оптимальной при величине, равной 0,7-1 м/сек. Вероятно, такие расчеты выглядят достаточно сложно, но это теория, на практике всё проще. Существуют уже просчитанные и рекомендуемые параметры.
Внутренняя канализация
Угол наклона труб 160, 200 мм.
Канализационная система внутри дома характеризуется большим количеством труб, отводящих стоки от различных сантехнических устройств, и стыковочных узлов.
Как правило, во внутренней канализации практикуется использование труб с диаметром, не превышающим 50 мм (для стоков из ванной, душа, мойки и т.д.) и от 100 до 160 мм (для присоединения унитаза).
Всё это подсоединяется к стояку посредством тройников или крестовин. Стояк расположен вертикально, собирает стоки со всех уровней и имеет диаметр от 100 до 160 мм.
Диаметр трубы (мм) | Оптимальный угол /минимальный угол наклона (см) |
40 | 0,033 /0,25 |
50 | 0,03/0,25 |
100-110 | 0,02/0,012 |
| 160 | 0,008/0,005 |
Если трубопровод длинный и к нему подключены различные трубы, то сложно рассчитать наклон для каждого отдельного участка. Следует придерживаться правила и выбирать показатель от 0,015 до 0,03. Для расчёта общего уклона нужно длину трубы, ориентированной в горизонтальной плоскости, умножить на необходимый угол наклона. Т.е. если труба имеет длину 5 м и угол наклона равен 0,03 см, то точка слива должна находиться на 15 см ниже точки входа.
Наружная канализация
Наружный канализационный трубопровод доставляет стоки из дома к септику и проходит под землей. Для него используются трубы, диаметр которых превышает 100 мм.
Для определения уклона можно воспользоваться таблицей:
Диаметр трубы (мм) | Оптимальный угол /минимальный угол наклона (см) |
100-110 | 0,02/0,012 |
160 | 0,008/0,005 |
| 200 | 0,007/0,004 |
Как правило, усреднённое значение угла наклона для наружной канализационной системы принимается равным 0,02 см, т.е. трубопровод должен понижаться на 2 см каждый метр.
Также по возможности трубопровод не должен содержать поворотов под углом 90º, т.к. это может привести к засорам. Конфигурации трубопровода без поворотов не всегда просто добиться, в таком случае на месте поворота труб необходимо оборудовать смотровой колодец, что обеспечит доступ к трубам для контроля и на случай аварии. Ревизионные колодцы также рекомендуется устраивать каждые 20-25 м трубопровода.
При присоединении стояков внутренней канализации к наружной канализационной трубе не допускается напрямую подсоединять вертикальные стояки к горизонтальной трубе, необходимы переходы (два под углом 45º или три под углом 30º).
Что будет если сделать неправильный уклон канализации?
Поскольку в реальных полевых условиях высчитывать малые углы зачастую просто невозможно без погрешностей, то мудрыми людьми введена простая в применении единица измерения – см/п.м, расшифровываемая как сантиметры на погонные метры.
Для чего устраивается уклон? Для того чтобы создавать и регулировать скорость движения воды.
При этом если этот уклон будет больше положенного, то пользователи столкнуться с некоторыми трудностями:
- Повышается шум внутри канализационных труб.
- Твердые частицы, более тяжелые, продвигаются с меньшей скоростью, чем вода. Поэтому может складываться ситуация, когда вода уже «убежала», а твердые частицы не успели. Это приводит к засорам.
- При повышенной скорости протока у поверхности труб создаются завихрения, создающие дополнительную нагрузку на стенки. Это может приводить к быстрому износу труб, увеличивая расходы на ремонт.
В то же самое время, если уклон сделать слишком маленьким, скорость протока существенно снижается, при этом возможны следующие последствия:
- Вода начинает застаиваться, и твердые взвешенные частицы начинают оседать, подобно снегу, и образовывать иловые отложения.
- Засоры приводят к закупорке труб. Иногда специалисты не могут пробраться до сложных участков, чтобы пробить иловые пробки. Поэтому приходится вырезать предполагаемое место засора и заменять его. Это, естественно, приводит к дополнительным и ненужным никому растратам.
Поэтому весьма важно придерживаться рекомендуемого специалистами правилом: скорость воды в канализационных системах должна находиться в пределах от 0,7 до 1 м/с
Что такое угол уклона канализационных труб
Канализация в жилых домах и в квартирах работает в основном за счет гравитации. Поэтому вся система канализации должна быть наклонена. Наклон измеряется в сантиметрах на 1 погонный метр трубы. Такая единица измерения выбрана из-за того, что измерять наклон в градусах сложнее, а отклонение в 1° может вызвать сильное отклонение от цели на нескольких метрах трубопровода.
Для сантехприборов допустимы разные уклоны:
- для раковины со сливом Ø 40-50 мм нормальный уклон составляет 0,035;
- для унитаза со сливом Ø 100 мм — 0,02;
- для мойки со сливом Ø 50 мм — 0,035;
- для ванны со сливом Ø 40-50 мм — 0,035.
Для чего нужен уклон канализационной трубы
Все, наверное, слышали, что трубы канализации необходимо укладывать с уклоном, да еще при том определенным строительными нормами — СНиПом. Почему именно так? Потому что необходимо чтобы скорость движения стоков по трубам была такой, чтобы вода и твердые частицы двигались вместе.
При самостоятельной прокладке или ремонте существующей канализации часто делаю две ошибки:
- Делают уклон меньше рекомендованного. В этом случае вода уходит очень медленно, участок трубопровода часто забивается. Даже если речь идет о ванной, в трубах скапливается осадок, который вызывает образование засоров.
- Если с маленьким уклоном уложена труба от унитаза, то, во-первых, могут возникнуть проблемы со смывом, во-вторых, добавиться запах разлагающихся отходов жизнедеятельности.
Канализационную трубу надо укладывать с определенным уклоном
Уклон канализационной трубы делают слишком большой. Этот случай ничем не лучше. Вода уходит быстро, а твердые включения остаются в трубе. Они гниют, распространяют ароматы, да еще и становятся причиной засора. При таком положении вещей канализацию приходится чистить чуть ли не каждый месяц.
Нормы, указанные в СНиПе, носят рекомендательный характер, но они написаны исходя из многолетнего опыта, так что имеет смысл прислушаться.
