Какой должен быть уклон канализационной трубы — нюансы монтажных процессов

В заключении

Подводя итог всему вышесказанному, необходимо выделить ряд основных правил, которых необходимо придерживаться при монтаже канализации для ее высокой эффективности и продления полезного срока использования. СНиП 2.04.01-85 и искушенные мастера санитарно-технической отрасли настоятельно рекомендует соблюдение следующих нормативов:

• Нельзя укладывать канализационные трубы под уклоном при горизонтальном монтаже – для этого задействуются фитинги с требуемым углом отвода. Вертикальное расположение не запрещает наклон при установке.
• Отклонение от прописанных норм допускается только в случае небольшой длины трубы (до 2м) при значительном диаметре. Здесь возможен вариант с увеличением угла наклона.
• Определившись в проекте коммуникации с углом наклона, обратного хода действию уже не будет: если потребуется переустановка сети или внесение изменений в разводку, нужно будет полностью демонтировать канализацию и устанавливать заново с новыми показателями уклона.
• Установка внешнего участка дренажной сети в частном доме обязательно должна учитывать степень промерзания грунта.
• Предельно допустимым показателем для внутренних и внешних канализационных участков является уклон трубопровода от начала до конца не более 15см.
• Правильность уклона труб необходимо проверять несколькими способами: самостоятельным расчетом при помощи формул, консультацией специалиста; использованием проверенных онлайн-калькуляторов угла наклона, представленных на значительном числе интернет-ресурсов.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Задание уклона при монтаже канализационной трубы

Математические вычисления производить легче, чем выдержать требуемые параметры при монтаже бытовой канализации. Облегчить работу может специальный строительный прибор – угломер. Однако, можно обойтись без него.

Поскольку перепад положения одного конца слива по отношению к другому составляет известные значения, высчитываем необходимую высоту и проводим линию на стене от точки стока до предполагаемого расположения входа в сантехнический прибор с учетом угла наклона канализационных труб. Затем отвод аккуратно устанавливаем и прикрепляем к стене держателями с шагом в 40 см.

При монтаже канализации в частных домах и квартирах, следует иметь в виду, что для различной сантехники подходят трубы только определенного сечения, что влияет на уклон. Для ванн, раковин, умывальников и писсуаров достаточно небольших труб от 40 до 50 мм. Для кухонных моек, где количество крупных пищевых отходов больше – 50 мм, для унитазов – 100 мм.

В таблице приведены данные не только максимальных уклонов соединительных участков для каждого прибора домашней сантехники, но и примерные расстояния до общей сливной трубы.

Существует несколько правил, соблюдать которые необходимо при проведении работ по устройству в доме сетей канализации:

• прямолинейность каналов. Любые искривления выводящих путей являются «слабыми» местами сети, в которых скапливаются отходы;
• уклоны всех сливов жилища должны быть одинаковыми. Если на первом этаже частного дома значение уклона равняется 0,02, то и на втором этаже должно быть таким же. Тогда работа всей системы будет максимально продуктивной, без лишнего шума и частых аварий;
• минимальная протяженность. Целесообразно все места в помещении, где располагаются сантехнические приборы, размещать вблизи друг от друга. Тогда соблюсти необходимый уклон слива будет намного легче;
• гладкие трубы, выдерживающие уклон. Любые впадины на внутренней стороне илопровода являются местом потенциального засора. Поэтому не подходят гофрированные трубы. В некоторых случаях и полипропиленовая труба под воздействием горячей воды может «провиснуть», образовав контруклон. В этом месте неизбежно соберутся частицы пищи и прочих отходов. Такие участки подлежат замене.

Трубами большого размера (110 и 200 мм) устраивают выводы для наружной канализации. При этом принцип прямолинейности трасс сохраняется. В случае, если избежать изменения направления канала нельзя, используют тройные переходники с выводом на поверхность ревизионной трубы с заглушкой, которая облегчит прочистку стока.

Труба наружной канализации помещается под уклон, который проверяется специальным двухметровым уровнем. После проверки параметров засыпается песком и грунтом. Наружная канализация всегда устраивается под землей во избежание смерзания стоков и перекрытия возможности слива. Для каждого региона глубина залегания канализационных каналов определяется, исходя из климатических особенностей местности.

Рассмотренная тема при всей важности и сложности расчетов достаточно проста. Применение необходимых значений при строительстве облегчаются готовыми таблицами с нужными цифрами, которые помогут справиться с самостоятельным монтажом системы. Но при необходимости всегда можно обратиться к специалистам, которые разработают проект и подберут материалы согласно установленным строительным нормам

Но при необходимости всегда можно обратиться к специалистам, которые разработают проект и подберут материалы согласно установленным строительным нормам

Но при необходимости всегда можно обратиться к специалистам, которые разработают проект и подберут материалы согласно установленным строительным нормам.

Мне нравитсяНе нравится

Каким должен быть уклон канализационной трубы – правила и расчёты

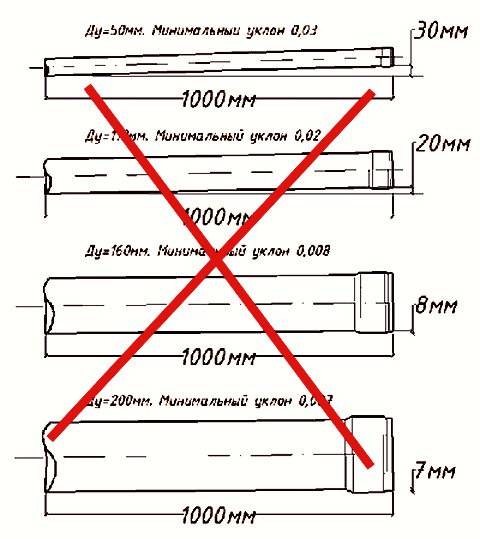

Угол наклона труб, диаметром 50 и 110 мм.

Канализация основана по самотёчному (безнапорному) принципу, а вода имеет свойство течь не вверх, а вниз. Т.е. если трубы расположены горизонтально или с недостаточным уклоном, то поступающие туда стоки слишком медленно движутся либо вовсе застаиваются.

В результате может быть:

• Неприятный запах.
• Быстрое заиливание и засор.

Многие владельцы, понимая это, стараются увеличить уклон канализационной трубы, предполагая, что чем больше, тем лучше. Но и это – ошибочное решение, так как при слишком большой скорости сливания воды происходят нежелательные процессы.

Бытовые стоки неоднородны, вода не успевает полностью смыть с внутренних стенок трубы твердые частицы, они прилипают к стенке и образуют твердые отложения, в результате:

• Заиливание и засор.
• Неприятные запахи из канализации.
• Повышенный шум при движении стоков.
• Увеличение нагрузок на стенки трубы, что ускоряет износ.

Как видим, в обоих случаях получаются схожие результаты. На самом деле угол наклона канализационной трубы – давно рассчитанная, известная и определённая величина, регламентируемая ГОСТом.

На этот показатель влияют следующие параметры:

• Диаметр трубы. Угол наклона, как правило, находится в обратной зависимости от диаметра трубы.
• Наполняемость трубы. Эта величина зависит от материала изготовления трубы, и определяется скоростью движения жидкости по трубе. Рассчитывается по формуле: Y=HD,

где Y – искомая величина, H– величина уровня жидкости в трубе, а D равняется диаметру трубы. Для понимания определим, что если труба пустая, то уровень наполненности равен 0, а если полная, то – 1. Оптимальное усреднённое значение: для гладких труб из пластика – 0,5, а для труб, не обладающей гладкой внутренней поверхностью (шероховатых) – 0,6.

Величина угла наклона измеряется в сантиметрах. Например, значение 0,05 см означает, что труба должна понижаться на 5 см на 1 м длины. Точный расчёт производится по формуле:

K ≤V√Y,

где К – искомый коэффициент, V – скорость течения жидкости по трубе, Y – уровень наполняемости.

Скорость течения в безнапорной (самотёчной) канализации считается оптимальной при величине, равной 0,7-1 м/сек. Вероятно, такие расчеты выглядят достаточно сложно, но это теория, на практике всё проще. Существуют уже просчитанные и рекомендуемые параметры.

Внутренняя канализация

Угол наклона труб 160, 200 мм.

Канализационная система внутри дома характеризуется большим количеством труб, отводящих стоки от различных сантехнических устройств, и стыковочных узлов.

Как правило, во внутренней канализации практикуется использование труб с диаметром, не превышающим 50 мм (для стоков из ванной, душа, мойки и т.д.) и от 100 до 160 мм (для присоединения унитаза).

Всё это подсоединяется к стояку посредством тройников или крестовин. Стояк расположен вертикально, собирает стоки со всех уровней и имеет диаметр от 100 до 160 мм.

Диаметр трубы (мм)	Оптимальный угол /минимальный угол наклона (см)
40	0,033 /0,25
50	0,03/0,25
100-110	0,02/0,012
160	0,008/0,005

Если трубопровод длинный и к нему подключены различные трубы, то сложно рассчитать наклон для каждого отдельного участка. Следует придерживаться правила и выбирать показатель от 0,015 до 0,03. Для расчёта общего уклона нужно длину трубы, ориентированной в горизонтальной плоскости, умножить на необходимый угол наклона. Т.е. если труба имеет длину 5 м и угол наклона равен 0,03 см, то точка слива должна находиться на 15 см ниже точки входа.

Наружная канализация

Наружный канализационный трубопровод доставляет стоки из дома к септику и проходит под землей. Для него используются трубы, диаметр которых превышает 100 мм.

Для определения уклона можно воспользоваться таблицей:

Диаметр трубы (мм)	Оптимальный угол /минимальный угол наклона (см)
100-110	0,02/0,012
160	0,008/0,005
200	0,007/0,004

Как правило, усреднённое значение угла наклона для наружной канализационной системы принимается равным 0,02 см, т.е. трубопровод должен понижаться на 2 см каждый метр.

Также по возможности трубопровод не должен содержать поворотов под углом 90º, т.к. это может привести к засорам. Конфигурации трубопровода без поворотов не всегда просто добиться, в таком случае на месте поворота труб необходимо оборудовать смотровой колодец, что обеспечит доступ к трубам для контроля и на случай аварии. Ревизионные колодцы также рекомендуется устраивать каждые 20-25 м трубопровода.

При присоединении стояков внутренней канализации к наружной канализационной трубе не допускается напрямую подсоединять вертикальные стояки к горизонтальной трубе, необходимы переходы (два под углом 45º или три под углом 30º).

Рекомендации мастеров и общие правила установки внутренней и наружной канализации согласно СНИП 2.04.01-85

Самостоятельное проектирование домашней системы водоотведения и сброса нечистот следует начинать с ознакомления свода технических правил и норм, подробно изложенных в СНиП 2.04.01-85, а также в нормативной документации ГОСТ 25150-82.

В правилах даны четкие определение и понятия:

• из чего состоит домашняя сеть отвода грязной воды;
• какие диаметры трубных изделий используются для эффективного водоотведения;
• приводятся нормативные показатели наклона трубы для канализации в частном доме и квартире.

Внутренняя канализация

Внутридомовая система канализации состоит из источников водоотведения – домашних сантехнических приборов, например, ванны, раковины, умывальника и трубопроводов для утилизации стоков. Домашняя сеть канализации состоит из труб диаметром 50 и 100 мм. Если раньше для ее монтажа использовались исключительно чугунные трубопроводы, то в последнее время им на замену пришли пластиковые трубные изделия.

При укладке сантехнических сточных коммуникаций важно учитывать все требования строительных норм и правил:

1. В квартире подбирать уклон прокладки трубной разводки с учетом существующего канализационного стояка.
2. Если диаметр горизонтальной канализации составляет 50 мм, то рекомендуемый уклон должен составлять 3 см на 1 погонный метр.
3. Трубопровод с диаметром 160 мм укладывается с уклоном 0,7 мм.

Следует помнить об особенностях устройства вертикальной системы водоотведения сточной воды в многоквартирных домах. При такой схеме нечистоты перемещаются по периметру внутренних стенок трубной полости, а в центре водяного потока воздух как бы сжимается, что снижает вероятность возникновения засоров в стояке.

При самостоятельной прокладке канализации можно воспользоваться полезными советами мастеров:

• Для горизонтальных канализационных линий рекомендуется использовать угловые отводы 45 градусов.
• Центральные стояки выполняются строго вертикально. Использование прямых угловых отводов в 90 градусов запрещено.

Если длина горизонтальной линии канализации небольшая, то допускается небольшое превышение угла наклона.

Разводка канализации

Наружная канализационная сеть

Трубопровод наружной канализации прокладывается немного ниже уровня фундамента здания и соединяется с центральной магистралью или с накопительным сооружением. Для инженерных коммуникаций применяются трубные изделия диаметром не менее 110 мм, а их укладка производится с уклоном 0,02 метра на один погонный метр.

Наружные сети оборудуются ревизионными колодцами, необходимыми для профилактической чистки и осмотра. По правилам смотровые колодцы устраиваются через каждые 10 метров, в случае изгибов и поворотов магистрали – дополнительно и в этих местах.

Наглядное изображение наружной линии водоотведения с уклоном

Действенное использование канализационной сети возможно лишь при грамотном расчете углов наклона горизонтальной трубной разводки. В случае сомнения в своих силах или недостаточного багажа технических знаний, лучше отказаться от самостоятельного проектирования домашней сети водоотведения стоков и обратиться к профессиональным проектировщикам – специалистам по разработке и проектированию

Видеоинструкция – с каким уклоном укладывается канализация в квартире:

https://youtube.com/watch?v=Qb2RmBWpc9s

Как выдержать требуемый уклон

Определиться с углом уклона канализации недостаточно. Его еще при прокладке надо выдержать. Самый удобный вариант — наличие специального уровня с угломером. Если профессионального оборудования нет, придется хитрить.

Строительный уровень с угломером

Есть способы контролировать угол канализационной трубы при помощи обычного уровня:

• Нарисовав на стене линию с желаемым уклоном, прикладываете к ней строительный уровень, делаете на пластике отметку в том месте, где находится край пузырька. При выставлении труб располагаете их так, чтобы пузырек оказался в нужном положении.
• Если взять метровый уровень, можно с одной стороны прикрепить подкладку требуемой ширины. На котортких участках такой способ не работает, но протяженный трубопровод выставлять удобно.

Внутренняя канализация

При прокладке трубопровода надо выдерживать заданный уклон, не допустить прогибов и провисаний. Кстати, при укладке отводных труб от разных сантехнических приборов требуется выдерживать разные уклоны (смотрите фото ниже).

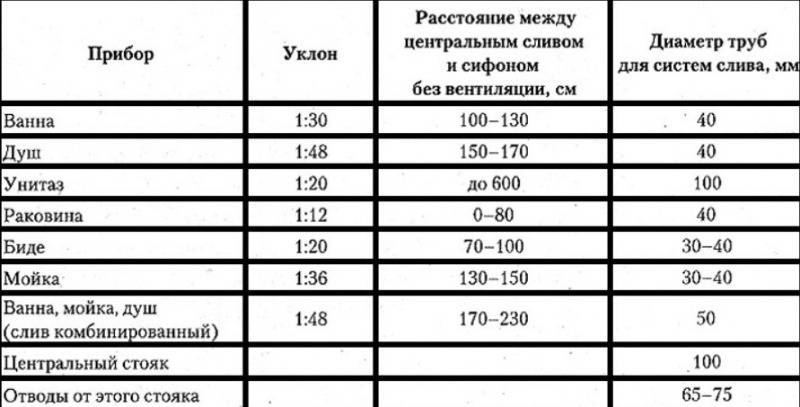

Уклон отводных труб от разных сантехнических приборов

При прокладке внутреннего трубопровода можно начертить требуемые уклоны на стене, по ним выставить трубы. На уровень пола ориентироваться не стоит, лучше отбить горизонтальную линию. Проще это сделать при наличии нивелира, если его нет, можно пользоваться пузырьковым уровнем. После этого, высчитав требуемый перепад (описано выше), «задираете» дальний конец. Еще раз проверяете точность расчетов и нанесенных линий. После можно приступать к монтажу.

Пример разводки внутренней канализации

В ванных и туалетах обычно выкладывают требуемый уровень при помощи густого песко-цементного раствора. Все равно потом труба отделывается — ставится короб из гипсокартона, на который затем наклеивается плитка. Более современный вариант — укладывать трубы в штробу доступен не всем — в панельных домах нет такой толщины стен. При прокладке канализационных труб от кухни чаще пользуются подставками и клиньями. После уложенный с требуемым уклоном трубопровод фиксируется к стенам при помощи специальных держателей. Их устанавливают с шагом не более 40 см.

Наружная канализация

Канализация на участке укладывается в траншеи. Прокладывая трассу, старайтесь ее сделать как можно более прямой. Любые повороты — потенциальное место образования засора. Если без поворотов обойтись никак не получится, рядом с ним установите тройник, выведите трубу чуть выше уровня грунта и заглушите ее герметичной крышкой. Это будет верное решение — сможете быстро и без проблем прочищать пробки.

При прокладке внешней канализации копают траншею с ровным дном. Глубина траншеи — на 20 см больше необходимой — это место под песчаную подушку. При небольшой протяженности и малом перепаде дно можно так и оставить — ровным. Если перепад большой, придется формировать уклон. На этом этапе слишком выдерживать наклон нет необходимости — делаете приблизительно. Затем дно выравнивают, убирают все камни, корни, сравнивают ямы, уплотняют. Должно быть ровное плотное основание.

Основные моменты, которые надо помнить

На выровненное дно насыпают песка. Его надо сыпать слоями по 5 см, разравнивать по уровню, уплотнять (проливать большим количеством воды). Послойно уложив 4 слоя, получаем подушку в 20 см. В песок укладывают трубы, формируя заданный уклон. Уклон можно проверять длинным строительным уровнем (1,5-2 метра или больше). Если такого нет, можно к длинной ровной рейке (брусу) примотать посередине скотчем пузырьковый уровень. Так можно добиться минимальной погрешности.

После того как труба уложена и проверен ее уклон, ее засыпают песком. Он должен закрывать ее практически на половину. Песок аккуратно выравнивают и проливают. После этого труба на 1/3 засыпана плотным песком (можно чтобы уровень был больше). Дальше можно засыпать грунтом.

Наполняемость канализации

Еще один показатель, который влияет на качественную эксплуатацию системы. И его, как и уклон, надо учитывать. Уровень наполняемости определяет, как быстро по трубам перемещаются канализационные стоки, чтобы не произошло засорение.

Для расчета применяется приведенная ниже формула.

Y=H/D, где:

• H – это уровень канализационных стоков внутри трубы;
• D – это диаметр последней.

В СНиПе указывается два параметра этого показателя:

• минимальный – 0,3;
• максимальный – 1.

Последний означает, что уклон отсутствует полностью. Поэтому в расчетах берут значения, расположенные между 0,3 и 0,6.

Материал, из которого изготовлены канализационные трубы, также влияет на скорость перемещения нечистот, а значит, и на наполняемость. У чугунных и асбестовых изделий внутренние поверхности шероховатые, поэтому наполняемость происходит быстрее.

Чтобы определить уровень воды внутри системы, требуются специальные приборы. И если их у мастеров нет, то за основу берется безрасчетный вариант укладки канализационных труб. То есть значение уклона берется по СНиПу – 2 см для большого диаметра, 3 см для маленьких.

Иногда канализация начинает “захлебываться”. Термин используют при появлении воды в сливах или при низкой скорости ее ухода. Это говорит о том, что наполненность труб высокая. Это случается, например, когда одновременно включены все потребители воды в доме или квартире – душ в ванной, смеситель в мойке кухни, спустили унитаз и прочее.

Это временная неприятность, которую в расчет брать не надо. Но если это случается постоянно, то является признаком следующих проблем:

• засор канализации;
• неправильно выставленный уклон;
• провисание участка сети.

Наполняемость труб и скорость движения воды взаимосвязаны. Считается, что оптимальный показатель последней величины должен быть 4 м/с. Такие канализационные системы называют самоочищающимися. То есть они не заиливаются, и внутри них никогда не образуются засоры.

Именно под эту скорость и выставляют уклон системы. Так делают, когда стоит задача сформировать внутреннюю канализацию. С внешней системой проблем меньше. Если в ней наполненность меньше 10 л/с, то уклон не рассчитывается. Он берется из СНиПа.

Получается так, что чем больше уклон, тем меньше наполненность и выше скорость. Поэтому все величины стараются привести к расчетному или стандартному значению. Изменение одного приводит к изменению двух других. И не всегда это правильно.

Поэтому специалисты пользуются готовыми таблицами, где все три параметра приведены к оптимальным значениям. Одна из таблиц носит имя ее создателя – Я. А. Карелина. Она применяется для гидравлического расчета канализационной системы.

В ней за основу берется диаметр используемой трубы и уклон ее монтажа. После чего по ним подбирается наполненность и скорость передвижения нечистот.

Уклон канализационных труб – объективный показатель правильно работающей канализации. Нельзя отходить от стандартов, которые прописаны в СНиПах. Даже небольшая ошибка, как показывает практика, приводит к большим проблемам.

Канализационные трубы

Также рекомендуем посмотреть подобранные видео по нашей теме.

Правильный уклон канализации.

Уклон канализационной трубы.

Канализационный насос для унитаза — как выбрать и установить? Об этом можно почитать здесь.

• https://gidkanal.ru/uklon-kanalizatsionnyh-trub-po-snip
• https://odstroy.ru/kak-rasscitat-pravilnyj-uklon-kanalizacionnoj-truby-dla-castnogo-doma
• https://stroychik.ru/kanalizaciya/uklon-kanalizacionnoj-truby

Наклон канализации в частном доме – делаем своими руками

Современный частный дом принято оборудовать системой слива. Даже если магистраль городской канализации находится на значительном отдалении, устанавливаются септики или оборудуются специальные емкости для их накопления.

Для монтажа внутренней сети применяются те же материалы и  элементы. Теми же остаются и нормы уклона вне жилого дома.

Для наружного контура канализации в частном доме можно использовать трубы размером 100 миллиметров, а при небольшом количестве живущих в доме людей, возможно и применение 80-ти миллиметровых.

Трубопровод протягивается по траншее с глубиной заложения не менее уровня промерзания грунта. Если это покажется чрезмерным (для Подмосковья этот показатель составляет 1,8 метра), можно установить менее глубокую утепленную магистраль или установить на сливной трубопровод греющий кабель с автоматикой включения при понижении температуры грунта ниже нуля градусов.

Требования по углу наклона в частном доме подчиняются тем же нормативам, что и для других устройств.

Все работы по устройству системы слива при загородном доме могут быть выполнены следующим образом:

1. Определить нужные параметры трубопровода для внутренней и наружной сливных систем.
2. Выполнить эскизный проект трубопровода с указанием привязки к горизонту на различных уровнях.
3. Произвести монтаж внутренней канализационной сети с выполнением требований СНиПа. Вывод разводки из внутренних помещений произвести через короткий стояк размером 80 или 100 миллиметров. Стояк через угловой переход впоследствии соединить с наружной частью канализации.
4. Отрыть траншею для прокладки наружной части. При этом нужно учитывать глубину промерзания грунта, если трубопровод не по проекту утепляется. Глубина траншеи выбирается с учетом последующей подсыпки
5. На дно траншеи насыпать слой песка толщиной 15-20 сантиметров, утрамбовать и пролить водой для лучшего уплотнения. Уровень дна траншеи при копке и песчаной подсыпки по отношению к горизонту контролировать с использованием водяного уровня.
6. Установить на песчаную подсыпку опоры для трубопровода. Для этого можно использовать бетонные блоки или кирпичи. При установке нужно руководствоваться требованием по уклону канализационной трубы 110 миллиметров. Количество опор зависит от длины траншей, а расстояние между ними допускается не более метра. Это связано с тем, что на трубу будет оказываться давление от грунта, которым впоследствии зарывается траншея.
7. После укладки трубы на опоры необходимо проверить работоспособность системы пробным пропуском воды по ней. Если выполнено требование наклона канализационной трубы 100 мм и вода проходит по ней без протечек, можно приступать к закрытию траншеи. Сначала трубопровод аккуратно засыпается слоем песка с его трамбовкой по бокам и поверх нее. Закрыв все полностью, производят засыпку траншеи ранее вынутым грунтом и рекультивацию верхнего слоя почвы.
8. При устройстве сложно разветвленной канализационной схемы слива на участке, когда имеются дополнительные источники стоков, используются те же правила по наклону трубы для канализации в частном доме. Но возникает необходимость в устройстве смотровых колодцев в месте пересечения двух или более систем. В таком варианте глубина размещения в месте стыковки согласуется с этим фактором для основной схемы, которая выводит стоки во внешнее пространство.

Смотреть видео

Если вблизи дома проходит ветвь городской канализации, желательно подключить свой сток именно к ней. Для этого придется получить разрешение от Горводоканала, ведающего системой, понеся при этом определенные затраты. Но при таком случае впоследствии не понадобятся расходы на очистку септика или выгребной ямы.

Индивидуальный расчет уклона

Прокладка канализационных труб своими руками в частном доме проводится по стандартам, которые значатся в СНиП. Но можно рассчитать параметры по обустройству сетей канализации и водопровода самостоятельно. Для этого используют следующую формулу:

V√H/D ≥ K, где:

• К – особый коэффициент, учитывающий свойства материала, который был использован при изготовлении трубы;
• V – скорость прохождения сточных вод;
• H – наполняемость трубы (высота потока);
• D – сечение (диаметр) трубы.

Уклон канализационных труб можно рассчитать самостоятельно

Пояснения:

• коэффициент К, для труб из гладких материалов (полимерных или стеклянных), должен быть равен 0,5, для металлического трубопровода – 0,6;
• показатель V (скорость потока) – для любого трубопровода составляет 0,7-1,0 м/с;
• соотношение H/D – говорит о наполнении трубы, и должно иметь значение от 0,3 до 0,6.

Внутренние и внешние канализационные системы

Выполняя прокладку сетей канализации и водопровода в частном доме, следует учитывать некоторые особенности, которые обуславливаются месторасположением их отдельных участков.

Внутренние системы

При монтаже труб канализации в частном доме в основном применяются два их диаметра – 50 мм и 110 мм. Первый для водоотвода, второй для унитаза.  Прокладку канализационной трубы следует проводить в соответствии со следующими рекомендациями:

• поворот трубопровода (при его горизонтальном расположении) не следует делать под углом в 90 градусов. Для изменения направления отводы лучше устанавливать под углом в 45 градусов, это значительно облегчает проход основного потока и уменьшает вероятность скопления твердых частиц;
• в местах поворотов системы следует установить фитинги для ревизии и удобства прочистки или демонтажа в случае засорения;
• на коротких отдельных участках, допустимо увеличивать наклон, превышая рекомендуемую норму. Такой короткой веткой канализации может быть труба, соединяющая унитаз со стояком;
• на каждом отдельном участке уклон трубопровода должен быть равномерным, без резких перепадов, потому что их наличие может создать условие для возникновения гидравлического удара, последствиями которого станет ремонт или демонтаж уже работающей системы.

Внешние (наружные) системы

Правильная прокладка и монтаж канализационных труб необходима не только внутри, но и вне частного дома, от точки выхода внутренней канализации до септика.

Поэтому следует обратить внимание на следующие моменты:

• прокладка канализационных сетей проводится в траншеях глубиной от 0,5 до 0,7 метра. Величина заглубления зависит от характеристик грунта и корректируется под конкретные условия;
• при подготовке траншей, следует использовать песок на их дне, для возможности установления правильного уклона за счет его подсыпки;
• заранее просчитанный уклон (на погонный метр) выделить ориентиром из шнура натянутого между вбитыми колышками. Это позволит избежать ненужных просадок или возвышений канализационной системы на отдельных участках;
• после укладки труб на дно траншеи, еще раз проверить наличие правильного уклона, и в случае необходимости поправить его за счет песчаной подушки.

Ливневая канализация

Такая же требовательная к уклону система, и ее присутствие обязательно для устранения образований скопления воды на поверхности почвы при выпадающих осадках.

Прокладка ливневой канализации

При обустройстве ливневки, учитываются те же параметры, что и для основной канализации – диаметр трубы и материал из которого она изготовлена. Средние показатели по уклону:

• для труб с диаметром 150 мм – показатель варьируется в пределах от 0,007 до 0,008;
• при 200 мм сечении – 0,005 до 0,007.

На частных подворьях можно обойтись и открытыми ливневыми водоотводами.

Но и при такой системе отведения воды уклон должен присутствовать:

• для водоотводных канав – 0,003;
• для лотков из бетона (полукруглых или прямоугольных) – 0,005.

Когда производится укладка канализационных труб какой уклон канализационной трубы должен быть?

Схема устройства ливневой канализации для частного дома

Для нормальной работы канализации величина уклона должна быть в соответствии с рекомендуемыми нормами по СНиП, или просчитаны по специальной формуле.

Выражение – чем больше уклон – тем лучше и быстрее сток – ошибка, которую не следует допускать, во избежание последующего демонтажа совершенно новой канализации.
