Требования СНИП к углу наклона
Трубопровод, принимающий сточные воды от внутридомовой канализации и транспортирующий их к септику или к городской сети — канализация наружная. Однако объём стока малоэтажных домов и надворных построек невелик (для частного дома 1–5 м 3 в сутки). Его поступление и степень загрязнения неравномерны. Поэтому, есть смысл использовать нормы и правила, регламентирующие устройство и городской, и внутренней канализации.
Конструктивные параметры водоотводящего трубопровода, соединяющего внутреннюю и уличную сети:
- диаметр наименьший и достаточный для эффективной работы — 150 мм;
- характерные ему значения уклонов — 0,008–0,01 (для труб 200 мм — 0,007).
На практике для автономной самотёчной канализации коттеджа за минимальный принимают диаметр 100 мм (тогда и «уклоняют» водопровод сильнее).
Обязательное условие устройства сплавной канализации — наличие в здании водопровода. Он обеспечит объём стока (не менее 60 л на 1 жителя в сутки), способный разбавить загрязнения в той степени, которая позволит транспортировать его самотёком в замкнутом русле.
Среднесуточное водоотведение принимается равным среднесуточному водопотреблению за вычетом объёма воды на полив. (Наличие в коттедже горячего водоснабжения увеличивает суточный расход — до 250 л на человека).
Отметки дна трубопровода определяет теплотехнический расчёт или анализ использования уже существующих коммуникаций в данной местности. В крайнем случае, трубы до 500 мм в диаметре заглубляют на 0,3 м выше самого низкого уровня промерзания грунта.
Так или иначе, заглубление считается безопасным, если от её верха до поверхности земли осталось не менее 70 см (если исключён проезд автотранспорта — 50 см).
Максимальным падением отметок трубопровода принимают 15 см на метр. (Наибольшая расчётная скорость течения среды 8 м / с в металлических, пластмассовых трубах, 4 м /с — в бетонных).
Читать также: Ключ редукторный мясорубка цена
Заглубление также может оказаться чрезмерным. Вес какого слоя грунта способно выдержать сооружение определяет расчёт на основании грунтовых условий, материала и размера.
Проектируя автономную канализацию, необходимо учитывать санитарно-гигиенические требования к автономному водоснабжению (в частности, свести к нулю вероятность загрязнения водоносных горизонтов из-за протечек, из сооружений подземной фильтрации).
Выполнение работ по устройству канализации в частном доме своими руками — читайте далее.
Надежная дренажная система вокруг дома: устройство своими руками.
Как определить уклон сточных труб
Большей частью бытовая канализационная сеть — самотечная система, в которой стоки перемещаются по магистрали под воздействием силы тяжести. Потому при её обустройстве просчёты недопустимы. Начиная прокладку канализации, следует знать доподлинно, какой уклон труб в системе должен быть соблюдён в расчёте на 1 метр.
При этом — чем больше сечение труб, тем меньше их уклон.

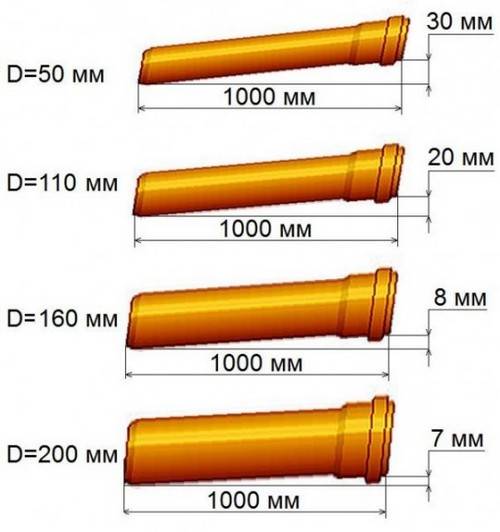

Таблица соотношения угла наклона и диаметра труб
| Диаметр труб, мм | Минимальный коэффициент уклона | Максимальный коэффициент уклона |
| 40 | 0,03 (3 см/1 пог. м) | 0,04 (4 см/1 пог. м) |
| 50 | 0,025 (2,5 см/1 пог. м) | 0,035 (3,5 см/1 пог. м) |
| 80 | 0,015 (1,5 см/1 пог. м) | 0,02 (2 см/1 пог. м) |
| 100 (110) | 0,012 (1,2 см/1 пог. м) | 0,02 (2 см/1 пог. м) |
| 150 (160) | 0,007 (0,7 см/1 пог. м) | 0,01 (1 см/1 пог. м) |
| 200 | 0,005 (0,5 см/1 пог. м) | 0,008 (0,8 см/1 пог. м) |
Если сечение труб, допустим, 50 мм, то после прокладки системы с учётом коэффициента минимального уклона 0,02 перепад высоты между концами канализации на расстоянии 1 метр будет равен 2 см.
Расчёт уклона проводится 2 способами:
- с помощью уравнения Колбрука-Уайта, однако это могут сделать лишь профессионалы;
- и путём определения соответствия стремительности движения стоков (V) нормативному коэффициенту (K).
Расчёт уклона при создании канализации
При сборке и установке внутренней или наружной сети уклон труб чётко обозначен в нормативных правилах и рассчитывается в несколько этапов:
1. Определяют наполнение труб стоками по формуле Q= H/D, где:
Q — расчётный уровень наполнения системы;
D —сечение труб;
H — высота стоков в трубах.
Естественно, если Q=0, значит, трубопровод пустой. А при Q=1 (предельное максимальное значение) полностью заполнен, однако при таком раскладе совсем нет уклона, что недопустимо для нормальной эксплуатации канализационной сети. Поэтому при разводке системы в частном доме укладывать трубы по наибольшему значению не рекомендуется.
Золотой серединкой принято считать наполненность сети в пределах 50–60% от максимального показателя, чтобы оставалось ещё место для вентиляции системы. Но с учётом материала труб. Следовательно, оптимальный коэффициент наполненности водостоков (К) для полимерных и стеклянных промышленных изделий равен 0,5. А для металлопроката или асбестоцементных труб с шероховатостью внутри — 0,6. Именно при таких параметрах скорость перемещения стоков по трубопроводу считается наилучшей.
2. Высчитав уровень наполнения труб, определяют скорость течения потока, при которой система водоотведения будет действовать без заиливания и засоров.
Согласно своду правил, уровень наполненности трубопровода должен составлять не меньше 30% (0,3), а быстрота движения стоков (скорость) — не меньше 0,7 м/с.
Для дальнейшего расчёта используют неравенство V(√Q) ≥ K, где:
V — скорость стоков внутри сети;
K — оптимальный коэффициент наполненности;
Q — расчётный показатель наполнения труб.
Согласно формуле, соотношение скорости канализационных стоков (V) к расчётному значению наполненности системы (Q) должно быть больше или равно оптимальному коэффициенту (К) для соответствующего вида труб.
Конечно же, самостоятельно рассчитать уровень наполнения системы и скорость канализационных стоков без профессионального оснащения довольно затруднительно. Вследствие чего на практике чаще всего используется безрасчётная методика.
Определение угла наклона водоотводной сети без формул
При организации наружной канализации берут за основу наибольшее и наименьшее значение уклона труб на 1 погонный метр, обусловленное СНиП 2.04.03-85 п. 2.41, а безрасчётные участки внутренней сети прокладывают соответственно п.18.2 свода нормативов и правил 2.04.01-85.
Если же нет возможности провести расчёты или не хочется изучать нормативы и разбираться в таблицах, то поступают ещё проще — угол наклона определяют по формуле 1/D, где D — наружный диаметр труб в миллиметрах.
Каким должен быть уклон канализационной трубы – правила и расчёты

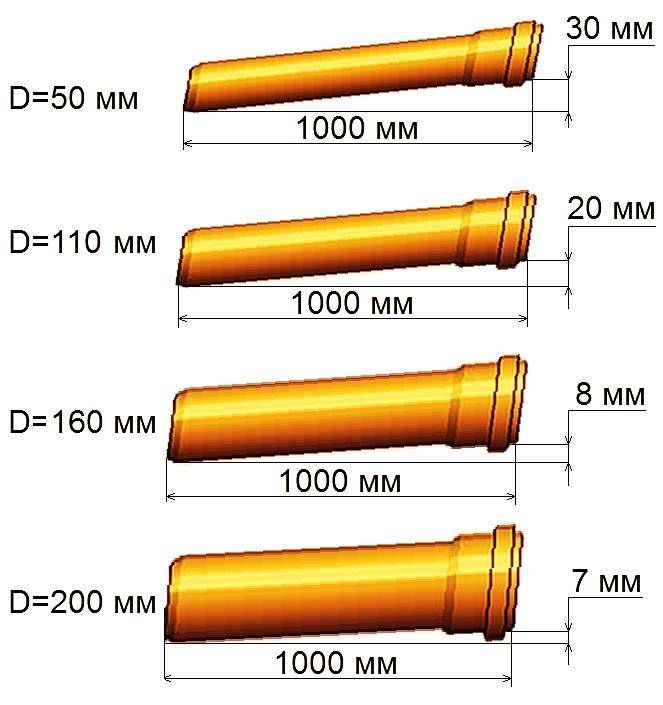

Угол наклона труб, диаметром 50 и 110 мм.
Канализация основана по самотёчному (безнапорному) принципу, а вода имеет свойство течь не вверх, а вниз. Т.е. если трубы расположены горизонтально или с недостаточным уклоном, то поступающие туда стоки слишком медленно движутся либо вовсе застаиваются.
В результате может быть:
- Неприятный запах.
- Быстрое заиливание и засор.
Многие владельцы, понимая это, стараются увеличить уклон канализационной трубы, предполагая, что чем больше, тем лучше. Но и это – ошибочное решение, так как при слишком большой скорости сливания воды происходят нежелательные процессы.
Бытовые стоки неоднородны, вода не успевает полностью смыть с внутренних стенок трубы твердые частицы, они прилипают к стенке и образуют твердые отложения, в результате:
- Заиливание и засор.
- Неприятные запахи из канализации.
- Повышенный шум при движении стоков.
- Увеличение нагрузок на стенки трубы, что ускоряет износ.
Как видим, в обоих случаях получаются схожие результаты. На самом деле угол наклона канализационной трубы – давно рассчитанная, известная и определённая величина, регламентируемая ГОСТом.
На этот показатель влияют следующие параметры:
- Диаметр трубы. Угол наклона, как правило, находится в обратной зависимости от диаметра трубы.
- Наполняемость трубы. Эта величина зависит от материала изготовления трубы, и определяется скоростью движения жидкости по трубе. Рассчитывается по формуле: Y=HD,
где Y – искомая величина, H– величина уровня жидкости в трубе, а D равняется диаметру трубы. Для понимания определим, что если труба пустая, то уровень наполненности равен 0, а если полная, то – 1. Оптимальное усреднённое значение: для гладких труб из пластика – 0,5, а для труб, не обладающей гладкой внутренней поверхностью (шероховатых) – 0,6.
Величина угла наклона измеряется в сантиметрах. Например, значение 0,05 см означает, что труба должна понижаться на 5 см на 1 м длины. Точный расчёт производится по формуле:
K ≤V√Y,
где К – искомый коэффициент, V – скорость течения жидкости по трубе, Y – уровень наполняемости.
Скорость течения в безнапорной (самотёчной) канализации считается оптимальной при величине, равной 0,7-1 м/сек. Вероятно, такие расчеты выглядят достаточно сложно, но это теория, на практике всё проще. Существуют уже просчитанные и рекомендуемые параметры.
Внутренняя канализация
Угол наклона труб 160, 200 мм.
Канализационная система внутри дома характеризуется большим количеством труб, отводящих стоки от различных сантехнических устройств, и стыковочных узлов.
Как правило, во внутренней канализации практикуется использование труб с диаметром, не превышающим 50 мм (для стоков из ванной, душа, мойки и т.д.) и от 100 до 160 мм (для присоединения унитаза).
Всё это подсоединяется к стояку посредством тройников или крестовин. Стояк расположен вертикально, собирает стоки со всех уровней и имеет диаметр от 100 до 160 мм.
Диаметр трубы (мм) | Оптимальный угол /минимальный угол наклона (см) |
40 | 0,033 /0,25 |
50 | 0,03/0,25 |
100-110 | 0,02/0,012 |
| 160 | 0,008/0,005 |
Если трубопровод длинный и к нему подключены различные трубы, то сложно рассчитать наклон для каждого отдельного участка. Следует придерживаться правила и выбирать показатель от 0,015 до 0,03. Для расчёта общего уклона нужно длину трубы, ориентированной в горизонтальной плоскости, умножить на необходимый угол наклона. Т.е. если труба имеет длину 5 м и угол наклона равен 0,03 см, то точка слива должна находиться на 15 см ниже точки входа.
Наружная канализация
Наружный канализационный трубопровод доставляет стоки из дома к септику и проходит под землей. Для него используются трубы, диаметр которых превышает 100 мм.
Для определения уклона можно воспользоваться таблицей:
Диаметр трубы (мм) | Оптимальный угол /минимальный угол наклона (см) |
100-110 | 0,02/0,012 |
160 | 0,008/0,005 |
| 200 | 0,007/0,004 |
Как правило, усреднённое значение угла наклона для наружной канализационной системы принимается равным 0,02 см, т.е. трубопровод должен понижаться на 2 см каждый метр.
Также по возможности трубопровод не должен содержать поворотов под углом 90º, т.к. это может привести к засорам. Конфигурации трубопровода без поворотов не всегда просто добиться, в таком случае на месте поворота труб необходимо оборудовать смотровой колодец, что обеспечит доступ к трубам для контроля и на случай аварии. Ревизионные колодцы также рекомендуется устраивать каждые 20-25 м трубопровода.
При присоединении стояков внутренней канализации к наружной канализационной трубе не допускается напрямую подсоединять вертикальные стояки к горизонтальной трубе, необходимы переходы (два под углом 45º или три под углом 30º).
Как выбрать трубы для канализации
Трубы для водоотведения подбираются из канализационного сортамента, безнапорные (если уклон позволяет водоотведение самотёком и высота канализуемого объекта не превышает 10 м). Учитывают состав и температуру жидкости, свойства грунта, присутствие грунтовых вод, их состав, глубину заложения сооружения.
По возможности, расчётами определяют:
- средний за сутки объём жидкости, сбрасываемой в систему, диаметр для её пропуска с сохранением безнапорного режима движения;
- уклон самотёчного трубопровода (зависящий от шершавости, средней скорости течения, характера потока);
- изменение поперечной формы от давления изнутри и снаружи.
Материалы труб для самотёчной канализации (прочные, гладкие, водонепроницаемые, стойкие к коррозии, истиранию): чугун, керамика, асбестоцемент, полимеры (включая стеклопластик, базальтопластик).
Канализационные трубы рассчитаны на перемещение загрязнённой воды температурой 75 °C (90 °C — кратковременно).
Унифицированные диаметры синтетических канализационных труб: 32, 40, 50, 75, 90, 110, 160 (мм), керамических — 150–600 мм (длина 8, 10, 12 м), бетонных раструбных — 200–2500 мм, асбестоцементных — 100–600 мм.
На жесткость трубы влияют:
- диаметр (чем он меньше, тем жестче изделие);
- модуль упругости материала (у полимерных отводов он больше, у стеклопластика и ПВХ, меньше — у ПВД).
Какой диаметр полимерной трубы считается номинальным, зависит от метода её изготовления: наружный — при производство экструзией, внутренний — намоткой.
Бетон, железобетон разъедаются транспортируемой средой, выделяемыми ею газами (сероводородом, углекислотой), грунтовыми водами. Поэтому изделия из этих материалов должны быть заведомо предназначены для канализации: иметь большую плотность, специальные добавки в цементе и тщательно изолированы. В то же время бетонные канализационные трубы, даже обычной прочности, укладывают на глубину до 4 м.
Асбестоцементные гладкие, лёгкие, малотеплопроводны, хорошо сопротивляются растягивающим усилиям, легко пилятся, обтачиваются. Но асбестоцемент хрупок и легко истирается песком.
Выбор длинных труб сократит число соединений. Бетонные и керамические трубы короткие, сооружения из них требовательны к надёжности основания, наименее эффективны при большом притоке грунтовых вод.
В роли временного сооружения способны выступить деревянные замкнутые лотки (прямоугольные, треугольные) из антисептированных досок.
Все описанные материалы труб применимы при нейтральной или слабощелочной реакции транспортируемой среды, при слабокислой — хороша керамика и асбестоцемент.
В литре воды, отводимой от сантехнических приборов жилого дома, вредные вещества (в основном соединения азота, фосфора) присутствуют в количестве нескольких миллиграмм. Реакция щелочная, кислая характерны для стоков производственных.
Угол уклона канализационных труб согласно СНиП
Просматривая нормативные документы, вы можете заметить, что уклон канализации на 1 метр СНиП определяется по-разному.
В частности, все зависит от диаметра самой трубы.
Например, если говорить про трубу диаметром 50 мм, то для нее определен оптимальный наклон 0,03 или 3 см на каждый метр трубы. Если говорить о трубах с более значительным диаметром, которые используются для обустройства наружной канализации, цифры будут совсем другими.
Угол уклона канализации на 1 метр СНиП, в зависимости от размера трубы
Угол наклона канализационной трубы 110 мм будет составлять 5 см на каждый метр изделия. СНИП обозначает этот показатель как 1/20, то есть, 5 см мы получили методом деления 1 метра на 20. При этом показатели угла наклона могут достигать 15 см на метр трубы.
Если вы задаетесь вопросом монтажа трубы диаметром 150 мм, то в таблице СНИП можете увидеть, что оптимальный показатель угла наклона для такого случая составляет 0,008 на каждый метр трубы. То есть, 0,8 см – это норма.
Но, также оговорены и такие ситуации, когда по каким-то причинам не удается обеспечить данный наклон. Тогда его можно сделать несколько иным – допускается показатель 0,007 или 0,7 см на каждый погонный метр изделия.
Для трубы диаметром 200 мм оптимальный наклон будет составлять 0,007 или 0,7 см.
Но, при особых условиях можно применить минимальный уклон канализационных труб для самотека. Его показатель составляет 0,005 или 0,5 см на метр трубы.
Нормальные и минимальные значения угла уклона канализационных труб
Обратите внимание!
Помимо минимальных границ уклона канализационной трубы, следовать которым обязательно, существуют еще и максимальные пределы.
Это 0,15. То есть, наклон канализационной трубы не может быть больше, чем 15 см на каждый ее погонный метр. В противном случае, система будет работать неправильно.
Мы рассмотрели тему уклона канализационной трубы, а также способы расчета всех показателей, которые потребуются для правильной ее установки своими руками.
На самом деле особых сложностей нет, все эти цифры прописаны и в СНиП, поэтому нет необходимости в самостоятельном решении объемных формул.
Достаточно найти подходящий диаметр трубы, посмотреть, каким должен быть угол ее наклона, отмерить его при установке, пользуясь строительным уровнем.
Если вам кажется, что вы неправильно определили уклон трубы канализации, лучше обратиться к профессионалам.
В случае допущения ошибок в работе, ее придется потом переделывать, тратя дополнительное время и силы.
Эти нормы касаются только канализации. Водопровод просчитывается совершенно иначе. Здесь используется другой трубопровод – с меньшим диаметром.
Подводящая труба к септику
По подводящей трубе в септик попадают хозяйственно-бытовые стоки из дома в септик. Данная труба должна быть специальной канализационной для наружного применения, чаще всего 110 мм, реже 160 мм. Данная труба не должна иметь углов 90 градусов, длина не более 15 м (по СНИПу каждые 15 м нужно устанавливать смотровой ревизионный колодец), уклон 1,5-2 см на 1 м трубы.
Все септики имеют такой параметр как глубина подводящей трубы. Данный параметр взят не с потолка, а рассчитан инженерами производящими септики и отклонение от данного параметра не просто нарушение требований, а так же нарушает эффективность работы септика. Обычно глубина подводящей трубы варьируется от 400-1000 мм, 800-1500 миди, 1400-2000 мм лонг.
Подводящая труба должна утепляться вспененной подложкой (энергофлекс, тилит и др.), так же утеплить можно специальной пенополиуретановой скорлупой. Утепление не является панацеей, в принципе есть объекты, в которых ничего не замерзает и без утеплителя.
Если Вы задались вопросом, что вода в трубе замерзнет ведь глубина промерзания 1,8 метра, то хотим Вас успокоить, глубина промерзания по СНИПу действительно 1,8 м, но она рассчитана на напорный трубопровод. В канализационной трубе нет воды под давлением, вода там не стоит, она стекает при правильном уклоне трубы, а значит замерзать нечему. Можно смело закапывать трубу до 1 метра.
Обогрев греющим кабелем можно сделать только при необходимости если у Вас бывают сильные морозы. Его можно смонтировать заранее, но включать только в пиковые холода.
Нормативная база для ливневой канализации
Ливневая, или дождевая, канализация – это система, предназначенная для своевременного отвода дождевой и талой воды с территории участка. Но иногда ее используют, напротив, для сбора недостающей жидкости. Если участок сухой, с водоснабжением часто возникают проблемы. Талая или дождевая вода в таком случае неплохое подспорье. Объем воды, которая стекает с крыши, зависит от габаритов строения и обилия осадков. Точные цифры можно вычислить опытным путем. К тому же есть и результаты метеонаблюдений в местности.
Да, такая вода не отличается чистотой. По пути в емкость в нее попадают пыль и грязь с поверхности. Но жидкость можно использовать для полива растений или технических нужд, когда чистота непринципиальна.
В более привычном функционале ливневка совместно с отмосткой – это защита фундамента дома и прочих построек от разрушения. Система исключает возможность образования застойных луж. Это особенно актуально для глинистого плотного грунта. На песчаной почве, при низком УГВ, через пару часов от дождя нет и следа. А вот на глине, особенно когда УГВ высокий, образуются не просто лужи, а целые болотца. Чаще всего такое случается в межсезонье или в дождливое лето.
Все имеющиеся нормативы относительно обустройства ливневки имеют рекомендательный характер, особенно когда речь идет о частном строительстве. Но это еще не повод ими не воспользоваться. Было бы нерационально отказаться от стандартного решения, которое полностью продумано и готово к применению.
Поэтому при возведении коттеджа или дачи для проектирования ливневки за основу берут действующие СП 32.13330.2018 «Канализация. Наружные сети и сооружения», СП 2.04.03-85. Эти нормативы разрабатывались еще во времена СССР, в прошлом столетии. Однако их версия самая свежая. Она действует как в отношении строящихся, так и бывших в эксплуатации ливневых канализационных систем, в том числе подвергшихся реконструкции.
Какие преимущества дает калькулятор уклонов:
Предельная точность выполненных расчетов, которая позволит Вам избежать неудач в процессе строительства.
- Экономия времени, благодаря исключению необходимости самостоятельных расчетов.
- Комфортный интерфейс калькулятора, который также принесет Вам определенное удовольствие от работы и не заставит долго разбираться в его работе.
Для того, чтобы воспользоваться нашим калькулятором, Вам необходимо зайти на сайт и провести следующие действия:
Определить что именно нужно посчитать (превышение через уклон и расстояние, уклон через превышение и расстояние или расстояние через превышение и уклон).
- Выбрать единицу измерения.
- Ввести данные и нажать кнопку «рассчитать».
- Пролистать вниз страницы и Вы увидите точный ответ.
Источник
Уклон при монтаже внутренней канализации
Для устройства канализации внутренней используются трубы из ПВХ материала диаметрами 50мм или 100 мм. В процессе подключения необходимо учесть следующие допустимые требования:
- При наличии ответвлений, расположенных в горизонтальной плоскости, между ними должен монтироваться косой тройник или крестовина. Эти конструкции являются представителями фитингов. Также эти конструкции необходимы для организации перепадов. При их отсутствии возникнут проблемы с безопасной подачей воды до главного стока.
- Запрещаются горизонтальные повороты канализационной системы. Поворотные участки не должны образовывать прямой угол.
- Прямые углы возможны только если присоединение конструкций ведется в вертикальной плоскости.
- Стандартный склон трубы рекомендуется брать меньшим или равным максимальному значению – 1-2 см на метр погонный.
- Выпуск канализационной системы должен выводиться за пределы здания с той стороны улицы, где ближе всего расположен общий приемник сточных вод (септик).
- Между канализацией и трубами горячей и холодной воды должно соблюдаться нормированное расстояние.
- В подвале требуется устраивать лежак, к которому необходимо подсоединить магистрали со всех стояков. Впоследствии воды будут направлены в ближайший сточный колодец.
Также величина уклона для внутренней бытовой канализации может меняться в зависимости от типа прибора. Например, для унитаза при трубе диаметром 100 мм уклон будет составлять 1:20 (на 1м/2 см). Что касается ванны, то для нее используются трубы 40 мм, а размер уклона – 1:30 (на 1м/ 3 см). Для душа это отношение составляет 1:48, для раковины на кухне – 1:12.
Стояки, куда подводятся трубы от бытовых устройств, имеют диаметр 50 или 110 мм. Уклон канализационной трубы 50 мм для внутренней канализации подсчитывается для стояков, к которым идет разводка от ванн, раковин. Уклон канализационной трубы 110 мм для внутренней канализации рассчитывается для стояков, к которым подводится разводка от унитазов.
А вот для центрального стояка уклон канализации на 1 метр СНиП не нормирует.
Информация
Сфера строительства развивается с каждым днем, но важность максимальной точности при расчетах тех или иных значений показателей остается прежней. Раньше расчеты требовали знания множества формул, которые не всегда простые
Люди получают высшее образование для того, чтобы иметь возможность работать в строительной отрасли. Сегодня необходимость в заучивании формул и самостоятельно расчете всех показателей исчерпала себя. Был создан онлайн-калькулятор, который рассчитывает любые интересующие Вас показатели. Для расчета необходимо просто ввести исходные данные, которые потребует калькулятор, а после он автоматически выдаст Вам показатель с предельной точностью.
Калькулятор уклонов является одним из таких инструментов. Он позволит произвести расчет уклона и избавит от долгих и крайне важных расчетов. Обычно данный расчет требует при строительстве частных домов, на крышу которого кладется кровля и при кладке необходимо рассчитать уклон кровли в процентах. В этих случаях наш онлайн-калькулятор избавит Вас от лишних трудностей. Также есть возможность рассчитать уклон кровли в процентах, а некоторые случаи могут требовать просчитать уклон кровли в промиллях.
Что такое угол наклона трубопровода?
Монтаж труб канализации не должен выполняться по горизонту, а находится к нему под небольшим углом, значение которого определяют специальные нормативы. Для обозначения уклона трубы используется не привычная система градусов, здесь коэффициент определяется в сантиметрах на метр. Такая размерность позволяет избежать больших погрешностей при монтаже магистрали к септику. Длина такой ветки может составлять 10-12 метров и выдержать заданный угол очень сложно. Предложенное обозначение показывает – насколько один конец трубы длиной в 1 метр должен быть выше другого.
Соотношение диаметров труб и рекомендуемого уклона
Кроме рекомендованного уклона канализации на 1 метр, норматив определяет максимальный и минимальный показатель.
Максимальный уклон
Верхняя граница допустимого значения не должна превышать 0,15, это означает наклон погонного метра трубы на 15 см. Больший коэффициент может использоваться на коротких участках, примыкающих к сантехническим приборам. Необходимо учитывать скорость потока, она не может быть больше 1,4 м/с, иначе твердые фракции осядут на стенках магистрали. Сточные воды состоят из многочисленных взвесей и частиц с различной вязкостью и текучестью. При уклоне, превышающем 15 см, они расслаиваются — жидкость уходит в септик, а оставшиеся фракции заиливают трубу.
Минимальный уклон
Минимальный показатель определен для каждого сечения трубы:
- 50 мм – 0,025;
- 100 мм – 0,012;
- 150 мм – 0,007;
- 200 мм – 0,005.
При несоблюдении этих показателей трубопровод быстро забьется. На отдельных участках, протяженностью не более 1 метра, допускается коэффициент 0,01.
Что получаем в итоге?
Проложенный таким образом канализационный трубопровод сохраняет уклон, это гарантирует, что весь сток протечет по трубе и попадет в септик.
