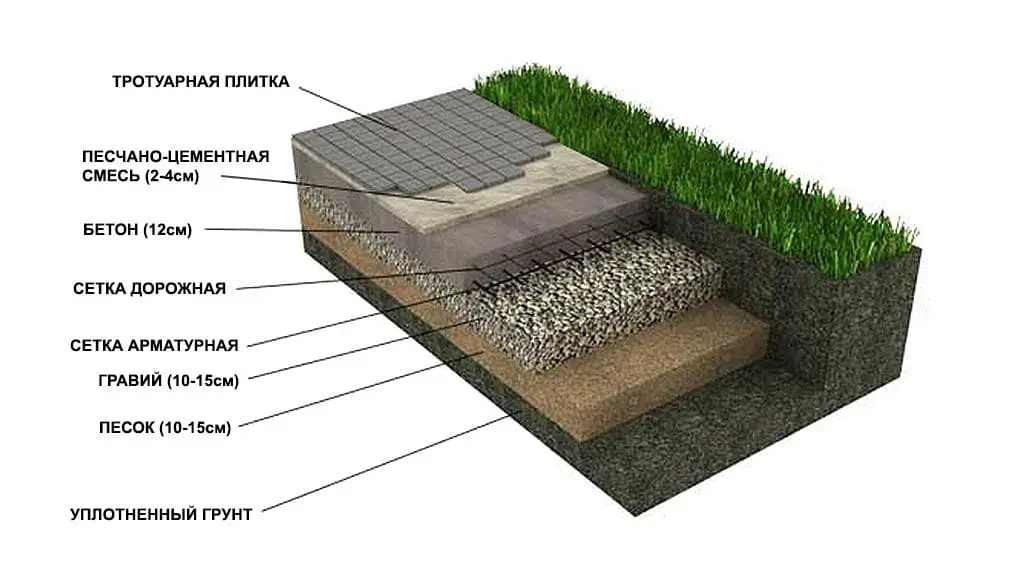

Бетонное основание
Такой вариант выбирают при монтаже парковочной площадки или участка дороги, на который будет оказываться повышенная нагрузка.
Плитка поверх такого покрытия укладывается с помощью клеящего состава. Перед заливкой бетона формируется дренажная подушка.

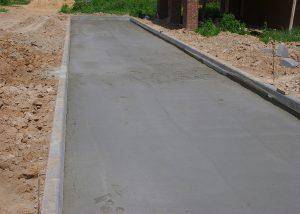

Пример бетонного основания под укладку тротуарной плитки.
Основание нужно усилить, для чего используют армирующие прутья. В основе такой подложки под плитку — гидроизоляция.
Благодаря применению влагонепроницаемого материала бетон защищается от воздействия влаги, что позволит увеличить срок службы покрытия.
Опалубка
Составляется схема будущей площадки. Определяются ее размеры, параметры каждого слоя сыпучих материалов
После заливки бетоном изменить их будет невозможно, поэтому важно правильно установить опалубку. Она позволяет придать нужную форму раствору, если поверхность дорожки выше уровня почвы
При монтаже опалубки используют дерево: щиты, доски. Подойдет и щитовой пластик, ДСП. Одна сторона изделий должна быть плоской. Их фиксируют с помощью предварительно установленных кольев.
Армирование
На дне траншеи формируется песчано-гравийная подушка. Вышеописанный принцип выполнения таких работ можно взять за основу и при укладке плитки на бетон. Поверх слоя щебня располагают армирующий каркас.
При этом используют металлические прутья диаметром 6 мм или готовую сетку, размер ячеек которой составляет 10х10 см. Когда применяют прутья, их необходимо скрепить между собой под прямым углом с помощью проволоки. Метод сварки использовать нельзя.
Маяки
Перед заливкой бетона важно определить границу, выходить за которую нельзя. Это позволит создать ровное покрытие
В качестве маяков применяют металлический профиль. Его располагают вдоль всей площадки. Можно использовать профили для гипсокартона.
Они выполнены из оцинкованного металла, отличаются существенной длиной. Крепятся маяки с помощью небольшого количества цементного раствора. Профили располагают параллельно друг другу на некотором расстоянии (не больше длины штукатурного правила).
Заливка бетона
Применяют цемент М400 или М500. Перед заливкой ребром устанавливают листовой материал любого вида, его толщина не должна превышать 4 мм. Когда цементный раствор затвердеет, листы убирают, в результате получают компенсаторные швы, благодаря которым покрытие не деформируется при перепадах температур.
Раствор готовится с помощью строительного миксера. Сначала смешивают сухие компоненты. После получения равномерной смеси постепенно добавляют воду. Нужно контролировать, чтобы в массе бетона при заливке траншеи не было пустот.
Продумайте раскладку
В зависимости от формы плитки существует множество схем укладки для получения различных рисунков. Как правило, все производители снабжают свою продукцию подобной информацией, поэтому у вас не должна возникнуть проблема с выбором схемы.
Не забывайте, что чем сложнее форма тротуарной плитки и узор, который нужно получить, тем выше трудоёмкость и больше подрезок. Если хотите максимально упростить работу, выбирайте плитку прямоугольной или квадратной формы, а дорожки и площадки делайте с прямыми линиями. В идеале вообще подкорректировать площадь мощения под размеры целого количества плиток, чтобы обойтись без подрезок.
Взаимосвязь дефектов мощеного покрытия с неправильно выполненными зазорами
Дефекты мощеного покрытия возникают в местах, где зазоры отсутствуют, не соблюдены их размеры или они не качественно заполнены.
- Причиной поломки плитки может служить жесткое соприкосновение элементов между собой. Тогда как хорошо заполненные зазоры обеспечивают мягкое соприкосновение без трений.
- Материал должен быть прочным и хорошо распределять возникшие нагрузки от элемента к элементу. Также он должен иметь хорошую влагопропускную способность для дальнейшего проникновения влаги в почву.
- Кроме основного давления на плитку, нагрузка распределяется и на зазоры. Поэтому их отсутствие не позволит равномерно распределить нагрузку. При горизонтальной укладке плитки нагрузка распределяется на две ее стороны (два плиточных зазора), а при диагональной – на все четыре. Поэтому диагональная укладка считает более практичной.
- Плитка подкрепляется зазорами соседних элементов, поэтому в процессе эксплуатации она не меняет своего изначального положения. Слишком большие зазоры приводят к сдвигу элементов полотна и нарушению четкости схемы укладки.

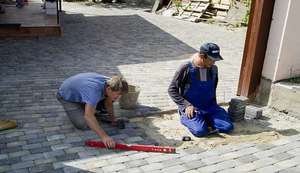

Правила укладки тротуарной плитки своими руками
Приступать к укладке плитки нужно с самых важных мест, которым, прежде всего, требуется идеальная эстетическая привлекательность, к примеру, у крыльца дома. Качество окончательного результата во многом зависит от правильной укладки первых рядов, поэтому в начале работы используется натянутый шнур.
В большинстве случаев укладка первой плитки производится у бордюра. Утапливается элемент при помощи постукивания резиновым молотком. Если поверхность получается неровной, плитку нужно убрать, удалить или подсыпать нужное количество песка, чтобы обеспечить идеальное положение. Выкладывается плитка по диагонали. Между элементами обязательно оставляется зазор, величина которого составляет ½ сантиметра. Это расстояние требуется для просачивания дождевой воды.
Монтаж тротуарной плитки
Укладка тротуарной плитки производится по направлению от себя. Это дает возможность избежать нарушения подготовленной поверхности. После выкладки 3−4 рядов необходимо проверять уровень полученной дорожки.
Плитка может укладываться не только столбиками, параллельными рядами, но и «елочкой». Нередко используется несколько оттенков материала для создания оригинального орнамента. В любом случае не удастся обойтись без необходимости обрезать плитку. Хорошо, если под рукой имеется специальный строительный нож. Если такового нет, придется воспользоваться болгаркой с диском по бетону.
Для того чтобы избежать большого количества пыли, можно не полностью разрезать плитку, а сделать только глубокую насечку. Постукивая деревянной киянкой дальше аккуратно отломать нужный кусок. Обрезанные элементы укладываются на дорожку в последнюю очередь. Полностью выложенная поверхность трамбуется с использованием виброплиты, оснащенной резиновым ковриком.
Заделка швов
На следующем этапе необходимо заделать швы. Они заполняются смесью, приготовленной из просеянного чистого песка и цемента. В местах с повышенной влажностью материал готовится из расчета 3:1 или 1:1, в обычных условиях песок и цемент смешиваются в пропорции 10:1.
Смесь рассыпается по поверхности дорожки и сметается при помощи веника или щетки. В результате швы между плитками наполняются песком и цементом. После этого дорожку нужно полить из лейки, чтобы смочить смесь. Можно использовать и шланг, но напор воды не должен быть слишком сильным, иначе он вымоет смесь.
В заполнении швов можно применять специальную затирку для плитки. В целях экономии материала используется специальный строительный шприц. С его помощью можно аккуратно заполнить швы, не расходуя излишнего материала. Вместо шприца справиться с этой работой можно при помощи пакета конусообразной формы с обрезанным кончиком, изготовленного из плотного материала. Разровнять выложенную массу нужно жесткой плоской кисточкой.
Дорожки из тротуарной плитки станут достойным украшением участка. Высокое качество материала, соблюдение правил эксплуатации позволят созданным конструкциям прослужить более 15 лет, не теряя привлекательности. Важным условием в получении идеального результата является качество работ по монтажу плитки. Поэтому к процессу укладки материала нужно отнестись ответственно, придерживаться правил выполнения операций.
4 этап – подготовка основания под тротуарную плитку
Для устройства основы нужно снять верхний слой дерна, выровнять ложе, полить водой и уплотнить его с помощью трамбовки. Плотный грунт в таких работах не нуждается. В почве встречаются камни, корни деревьев и кустарников – всё это следует удалить.
Примечание. Можно оставить грунт, но тогда дорожка будет намного выше остального покрова на участке, что может привести к ее подмыванию талой или дождевой водой.
Получившееся ложе засыпается дренажным несущим слоем, например, щебнем или гравием высотой в 150-200 мм. Для автомобильной дорожки (площадки) толщина слоя увеличивается до 400 мм. Многие укладывают под гравий и на него геотекстиль, чтобы исключить вероятность размывания подушки грунтовыми водами. Сверху щебня засыпается 20 мм. песка, для выравнивания основания.
Виды тротуарной плитки, их плюсы и минусы

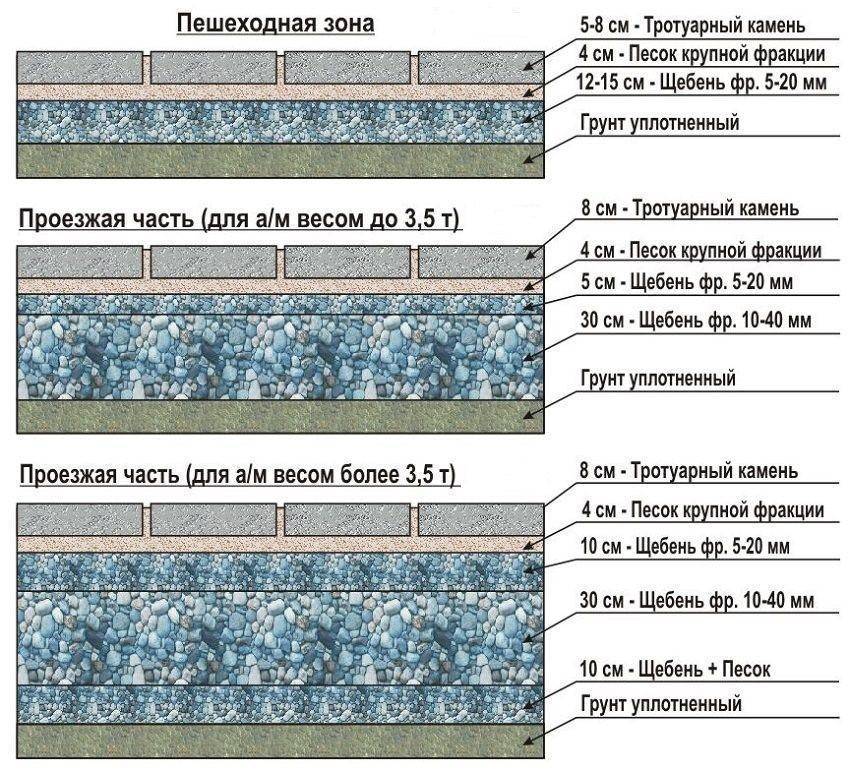

При выборе плитки необходимо учитывать кроме дизайна и эксплуатационные характеристики. Следует выяснить у производителей на какой вес рассчитана плитка. Толщина плитки выбирается в зависимости от функционального назначения:
- пешеходные дорожки — 2-4 см;
- универсальная (пешеходы и легковые авто) — 6-8 см;
- промышленная (движение транспорта) — 8-10 см.
Качество тротуарной плитки зависит от состава и способа производства. Для изготовления используется бетонные смеси, тугоплавкая глина, смеси полимера с кварцевым песком. Наиболее распространены бетонные вибролитые или вибропрессованные и полимерпесчанные.
Вибролитая тротуарная плитка
Производится из бетонной смеси с добавлением специальных присадок, красителей и пластификаторов. Раствор помещается в формы, уплотняется на вибростоле и высушивается при повышенной температуре. Достоинством этого способа изготовления является невысокая стоимость, достигнутая за счет простоты технологии, ровная и глянцевая поверхность лицевой стороны. Невысокая цена вовсе не означает плохое качество.
При соблюдении технологии монтажа основания и укладки, дорожки и площадки с этим покрытием прослужат много лет. Большим плюсом этого вида материала является возможность выполнить изготовление самостоятельно. Недостатком является пониженная по сравнению с другими видами плитки прочность и морозоустойчивость.
Вибропрессованная плитка
По составу идентична вибролитой, но уплотнение смеси достигается за счет применения вибрации с одновременным прессованием. Происходит переуплотнение смеси и температурная сушка не требуется. Этот вид плитки более долговечен, прочен и морозоустойчив. Очень хорошо подходит для мощения площадок стоянки авто и подъездных дорожек к ним, что не исключает использования для пешеходных дорожек в усадьбах и на дачах.
По стоимости это покрытие немного дороже, чем вибролитое. Характерным отличием является, то что технология вибропрессования не позволяет добиться ярких цветов. Но это же качество дает возможность отличить подделку. Если плитка ярко окрашена, и продается как вибропрессованная — это подделка.
Полимерпесчаная
В составе полимерпесчанной плитки роль связующего материала выполняет не цемент, а полиэтилен. Расплавленную смесь заливают в формы и дополнительно уплотняют прессованием. Плитка изготовленная по такой технологии обладает повышенной прочностью, 100%-ной влагоустойчивостью, не боится мороза, имеет огромный спектр цветов и форм. Кроме этого полимерпесчаная плитка меньше весит, чем на основе бетона, что значительно облегчает транспортировку и монтаж.
Недостатком можно считать необходимость при укладке соблюдать зазор не менее 4мм, так как в жаркую погоду плитка подвержена тепловому расширению. Цвета полимерпесчанного покрытия очень яркие. Это качество делает его наиболее подходящим для оформления детских площадок и игровых уголков, использовать для окантовки площадей вымощенных однотонной серой плиткой, создавать элементы садовой архитектуры, которые вместе с зелеными насаждениями и цветами украсят любой придомовой участок или дачу.
Расчет материалов
Чтобы создать надежное основание для тротуарной плитки, потребуются инструменты:
- рулетка;
- уровень;
- киянка;
- болгарка;
- молоток;
- шпатель;
- грабли;
- штыковая лопата;
- бетономешалка;
- ручная или механическая трамбовка.
Расчет сыпучих материалов проводится по математическим формулам вычисления объема. Полученное число умножается на показатель удельного веса. Арматура приобретается из расчета сборки из прутов решетки с ячеей 20 см. Количество бордюров определяется путем деления периметра на длину одного блока. Для заливки плиты делается бетон марки М200. Раствор делается из цемента, песка, щебня и воды в соотношении 1:3:3:2.
Дополнительно потребуются такие материалы:
- полиэтиленовая пленка для гидроизоляции;
- геотекстильное полотно для предотвращения вымывания почвы и прорастания травы;
- маяки для корректировки уровня поверхности;
- шнур и колья для проведения трассировки.

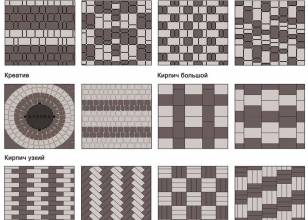

1 этап – Раскладка тротуарной плитки – схемы, узоры, рисунки
Для создания красивой дорожки из плитки нужно сделать правильный эскиз. Чертеж или схема укладки тротуарной плитки поможет не только визуализировать проект, но и рассчитать требуемое количество материала.
На выбор схемы укладки влияет форма (геометрия) плиток (см. фото) и запланированный дизайн раскладки.
Значительные возможности для маневра создает использование тротуарной плитки прямоугольной формы, со стандартными размерами 100х200 мм, типа «брусчатка» или «кирпичик». Они дают наибольшее количество вариантов укладки.
Традиционные варианты схем укладки тротуарной плитки:
1. Геометрическая укладка
. Может быть представлена цветными полотнами или иллюзиями.
2. Иллюзии 3д – тротуарная плитка с 3D эффектом
. Укладка плитки с рисунком, создающим объемное стереоскопическое (трехмерное) изображение – хитрая технология обмана зрения.
Пример которой предоставлен ниже, схемы в классическом понимании не имеет. Предполагает выкладку плиток в художественном беспорядке. Если плитка однотонная, то при выкладке варьируется размер плиток, если разноцветная – цвета.
4. Художественная выкладка тротуарной плитки
, фото которой предоставлено ниже, дает представление о многообразии различных вариантов укладки. Сложность рисунка определяется мастерством или упорством мастера.
Подготовительные земляные работы
Дальнейшие действия зависят от того, какой вид основания выбран:
- песчаное покрытие;
- песчано-цементное;
- бетонное.
В первом случае песок трамбуется без применения вспомогательных материалов. Песчано-цементная смесь — более прочное покрытие. После соединения главных компонентов производится засыпка траншеи.
Цементный раствор не готовят при этом, а используют сухую смесь. Заливка водой осуществляется после укладки основания. Для создания бетонного покрытия замешивают цементный раствор. При этом создается опалубка, последовательность действий при подготовке к земляным работам будет уже другой.
Общий этап для формирования любого основания — выемка грунта на участке, где планируется укладывать плитку. Работу выполняют своими руками, т. к. в данном случае не нужно копать глубокий котлован, как под фундамент.
Главные критерии, на которые следует ориентироваться, когда производится выемка почвы:
- площадка, формированная из плитки, должна быть вровень с поверхностью земли, при этом используют столько материалов, чтобы после усадки данное требование выполнялось;
- если верхний слой грунта рыхлый, допустимо обустраивать покрытие так, чтобы оно было ниже поверхности земли на 2-4 см.
В обоих случаях важно учитывать усадку применяемых сыпучих материалов и почвы. Когда обустраиваются садовые дорожки, тротуары, в большинстве случаев толщина слоя грунта, который снимают, составляет 20 см
Чтобы сделать более прочным покрытие площадки, отведенной под парковку, дополнительно удаляют еще 8-10 см. В результате глубина небольшого котлована достигает 30 см. Расход материалов увеличится, т. к. в данном случае необходимо создать надежное основание, которое сможет выдержать легковые и грузовые автомобили.
Устройство песчано-гравийной подушки.
На этапе снятия слоя почвы удаляют сор, камни, сорную траву. Если поверхностный слой почвы плодородный, не рекомендуется разбрасывать его вдоль площадки, где ведутся строительные работы. Здесь будут прорастать сорняки. Такую почву лучше использовать для обустройства грядок и клумб.
После удаления сора и камней формируется уклон в направлении от строений (не более 3%). Дно траншеи утрамбовывается. Это позволит сделать будущее покрытие более прочным, т. к. снижается риск усадки грунта под весом используемых материалов. Устанавливается бордюрный камень.
Гидроизоляция основы
После обустройства дренажа осуществляется его гидроизоляция. Данное мероприятие предназначено для создания защиты последующих уровней от грунтовой влаги. Целесообразно использовать один сплошной кусок материала, так как со временем стыки расходятся и начинают пропускать воду. Если готовится основание для площадки, то полосы сшиваются на швейной машинке и с обеих сторон оклеиваются алюминиевым скотчем.
Оптимальным выбором для проведения гидроизоляции является плотный целлофан, продающийся в рулонах. Материал прочный, гибкий и эластичный. Он не подвержен гниению и разложению. При этом полимер не выделяет вредных веществ в окружающую среду.
Для увеличения прочности целесообразно его сложить вдвое. Края выводятся наружу, чтобы обеспечить полную герметичность. Сразу после укладки полиэтилена его нужно присыпать песком для предотвращения сдувания ветром и повреждения острыми предметами.
Преимущества плитки в сравнении с другими материалами
Предотвратить размытие грунта во время дождей, избежать подтопления фундамента и создать в меру прочное покрытие позволяют различные технологии. Проведем небольшое сравнительное исследование.
| Способ обустройства участка | Затраты на материалы | Уровень профессионализма для выполнения работ | Длительность сохранения начальных свойств | Сопротивляемость атмосферным осадкам, бытовому воздействию | Другие особенности эксплуатации |
|---|---|---|---|---|---|
| Трамбовка грунта | Отсутствуют | Не требуется при ручной трамбовке, процесс происходит автоматически при постоянном перемещении по территории | Минимальное | Отсутствует | Не желательна при наличии автомобиля или других транспортных средств |
| Отсыпка песком или гравием | Минимальные | Не требуется, возможно выполнение без техники, с минимальными подсобными устройствами | В зависимости от климата и активности эксплуатации | Средняя/низкая | Ограничено использование транспорта |
| Монтаж плит/плиток из натурального камня | Достаточно высокие, в зависимости от сорта и качества камня, размеров плит | Средний/низкий, в зависимости от технологии укладки | Длительное при правильной укладке и средней интенсивности эксплуатации | Зависит от размеров и формы плит, технологии и качества укладки | Ограничено использование транспорта (кроме профессионально уложенной брусчатки) |
| Укладка тротуарной плитки | Средние, при выборе бюджетных марок | 10…15 лет | Высокая | Ограничено нахождение на участке тяжелой техники | |
| Бетонирование | Средние | Средний, требуется наличие бетономешалки и форм/опалубки для заливки смеси | 5…50 лет в зависимости от качества выполнения покрытия и материалов | ||
| Асфальтирование | Средние | Среднее, требуется самодельные или профессиональные каток и устройство для трамбовки |
Как видно из сравнительной таблицы, при сравнительно невысоких затратах и возможности самостоятельного монтажа тротуарная плитка – наиболее подходящий вариант для обустройства участка. При этом разнообразие форм, цветов и эксплуатационных характеристик позволяет создать сочетающиеся по стилю отдельные покрытия для автостоянки, пешеходных дорожек, площадки для барбекю и других активно, но в разном режиме, эксплуатируемых зон.
Важно: тротуарная плитка не обязательно должна быть единственным материалом, используемым для оформления усадьбы. С ней отлично сочетаются песок и щебень, бетон, клинкерный кирпич, натуральный камень разной формы.
Укладка тротуарной плитки на разную основу
Заливка бетонного основания
Прежде чем заливать бетон, важно провести работы по армированию. Для этой задачи отлично подойдет готовая сварная сетка с размером ячейки 100 на 100 мм
Если у вас есть в наличии прутки диаметром 5-7 мм, то вы можете самостоятельно изготовить армирующую конструкцию. В местах пересечения пруты фиксируются при помощи проволоки.
Армирующую конструкцию следует приподнять на 5-10 см от земли, для этой задачи подойдут куски стального профиля или деревянные бруски.
Бетонная смесь изготавливается из цемента, песка и щебня в соотношении 1:3:5. Если требуется заливать большую площадь, то лучше заказать бетон с доставкой, в таком случае вы сбережете кучу времени и сил.

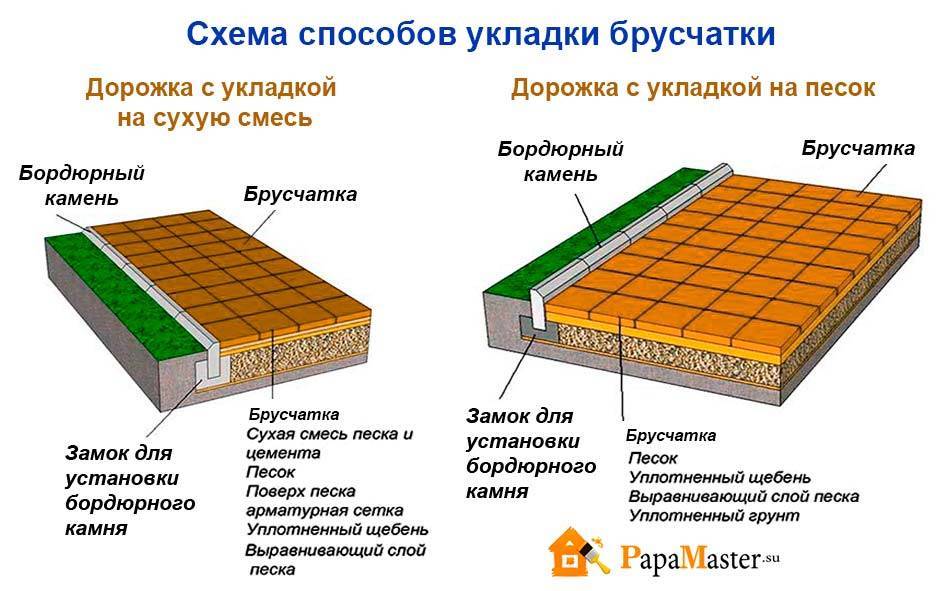

Основание из песка и цемента
Данный способ подразумевает укладку плитки на сухую смесь, которая состоит из цемента и песка (соотношение 1 к 4).

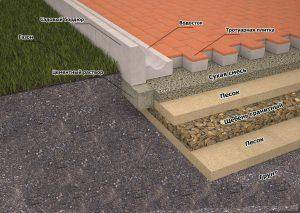

Сначала обустраивается подушка из щебня, потом выполняется трамбовка, затем идет геотекстиль. Далее засыпается слой песка, после чего основание опять хорошо утрамбовывается.
Уже после этого идет приготовленная сухая смесь для кладки плитки
Укладка должна производиться исключительно на сухую смесь, поэтому важно следить за прогнозом погоды, чтобы во время работы не пошел дождь

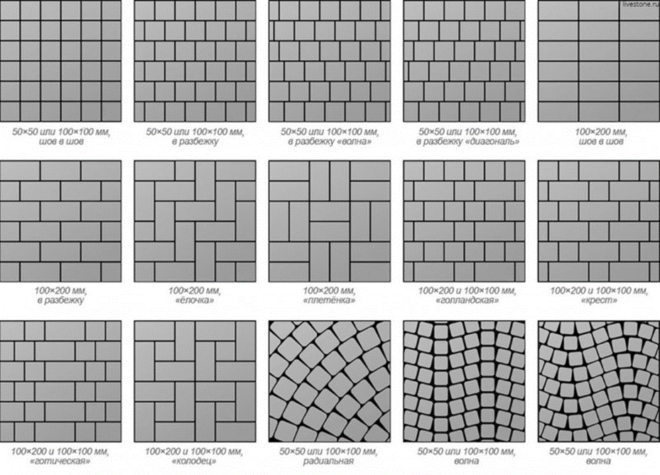

Выбор схемы оформления
Следующий важный момент ― выбор схемы оформления поверхности. Она может серьёзно различаться в зависимости от расцветки, рисунка, формы, рельефа или размера конкретного вида стройматериала.
Самые популярные схемы:
- Линейная (классическая, кирпичная связка, ложок). Такое мощение выполняют со сдвигом или без него. Первый вариант наиболее распространён, напоминает строительство обычной кирпичной стены. Сдвиг может быть на ½ или на ¾ плитки.
Второй вариант используют реже, так как он серьёзно снижает несущую способность и долговечность готового полотна.
- Линейно-угловая. Для неё характерна повышенная несущая способность. Такую схему используют, если есть высокие статистические и динамические нагрузки. В зависимости от расположения элементов можно сделать рисунок: например, плетёнку или ёлочку.
- Блочная. В её основе ― отдельные блоки, состоящие из нескольких элементов, при монтаже которых меняют их вертикальное или горизонтальное положение.
- Случайная раскладка. Отличный выбор для плитки «Старый город», «Кирпичик», «Классика Русто» или плитняка. Элементы укладывают в произвольном порядке, чтобы получить уникальный и неповторимый рисунок.
- Круговая или спиральная. Наиболее сложные схемы, при которых элементы располагают в форме квадрата или круга.
