Укладка тротуарной плитки, этапы для самостоятельной работы

Технология мощения тротуарной плиткой дачного участка

Процесс укладки тротуарной плитки своими руками хоть и длительный, но вполне простой. Если соблюдать все технологии и последовательность проводимых работ, дорожки получатся не только эстетичными, но и практичными, и долговечными.

Разметка будущих дорожек

Для начала стоит разметить и подготовить территорию, где будут выкладываться тропинки. Земля обязательно выравнивается и делается небольшой наклон в противоположную сторону от дома. Далее по всему размеченному периметру вбиваются колышки, и натягивается веревка, и уже по размещенной территории устанавливаются бордюры, которые фиксируются цементом.

Прежде чем приступить к укладке плитки, важно:

  • обеспечить стоки для слива воды. При укладке материала на песчаную подушку, вода не будет застаиваться, и сама будет уходить в грунт;
  • правильно подобрать габариты плитки под размеры тропинки. Чем шире дорожка, тем крупнее стоит выбирать и расходный материал;
  • подвести все коммуникации. Если этого не сделать, придется демонтировать дорожное покрытие и собирать его потом по новой;
  • подложить геотекстиль межу грунтом и песчаной подушкой. Это предотвратит прорастание травы и сорняков на тропинке и предотвратит проседание дорожки;
  • выбрать максимальную ширину тропинки. Если по ней будут одновременно прогуливаться два человека, то ширина должна быть от 50 и до 80 см.

Техника укладки на песок и щебень

После того, как будет произведена расчистка и выравнивание грунта, а также обустройство дренажного и гидроизоляционного слоя, можно приступать к засыпке песчано – цементного слоя.

Сама технология укладки выглядит следующим образом:

  1. Подготавливается основание (выполняются все земляные работы).
  2. Делается засыпка сухого слоя, состоящего из песка и цемента в пропорции 3:1.
  3. Насыпанный сухой слой песка и цемента трамбуется виброплитой.

Заливка бетонного основания

Самым надежным и долговечным способом укладки плитки является бетонное основание. В данном случае материал укладывают на цементный раствор. Укладка осуществляется только после того, как выполнены все работы по гидроизоляции.

Сам процесс монтажа плитки выглядит следующим образом:

  1. Подготавливается основание.
  2. Устанавливается опалубка.
  3. Проводится армирование.
  4. Устанавливаются маяки.
  5. Заливается бетон.
  6. Выкладывается плитка.

Устройство дренажа

Дренажная система выполняется из песка и щебня. Для этого на дно выкопанной траншеи засыпается песок, толщиной около 5 см, который обильно поливается водой из шланга и трамбуется. Далее насыпается слой щебня (желательно использовать материал средне фракции). И сверху него опять насыпается песок. Все это поливается водой и трамбуется.

Размещение ограждающих бордюров

Проще всего использовать специальные покупные бордюры, которые устанавливаются в самом начале работ. Они помогают очертить границы тропинки.

Бордюры могут быть выполнены из:

  • пластика;
  • бетона;
  • металла;
  • дерева;
  • кирпича;
  • камня.

Бетонный бордюр можно купить в готовом виде или сделать своими руками. Его установка выглядит следующим образом:

  1. Копается траншея, глубиной до 20 см.
  2. Дно ямы засыпается щебнем и утрамбовывается.
  3. Насыпается слой песка и поливается водой.
  4. Далее заливается цементный раствор, и устанавливаются элементы бордюра.
  5. С помощью резинового молотка бордюр выравнивается по уровню.
  6. Остатки цемента заливаются в стыки.

Заполнение швов между камнями

Заделка швов выполняется цементно – песчаной смесью или чистым речным песком мелкой фракции. Если в качестве заделки швов выбран песок, им просто посыпают поверхность и с помощью метлы заметают в зазоры. Чтобы песок хорошо уплотнился, его хорошо поливают водой из шланга с распылителем. При образовании пустоты после данной процедуры, песок подсыпают в зазоры.

В заключение стоит отметить, что несмотря на то, какой материал был выбран для укладки пешеходных дорожек и площадок, главное тщательно соблюдать технологию укладки и последовательность проводимых работ. Именно от этого напрямую будет зависеть долговечность дорожек.

Потратив немного свободного времени, сил и стараний, у вас получится сделать качественное, прочное и надежное покрытие во дворе, которое будет радовать вас не только эстетичностью, но и высокими техническими качествами на протяжении долгих лет.

Инструменты и материалы

В проведении подготовительных работ и непосредственно в укладке тротуарной плитки потребуется следующий инструмент:

  1. Лопата совковая и штыковая.
  2. Болгарка и диск по бетону.
  3. Резиновый молоток.
  4. Деревянная киянка.
  5. Грабли.
  6. Шнур.
  7. Строительный уровень.
  8. Рулетка.
  9. Метла.
  10. Правило.
  11. Трамбовка ручная или виброплита.
  12. Колья из дерева или металлические прутья.
  13. Мастерок.
  14. Швеллер.

Кроме тротуарной плитки в работе понадобятся и другие материалы:

  1. Гравий или щебень.
  2. Песок.
  3. Цемент.
  4. Бордюры.
  5. Геотекстиль.

После приобретения всех необходимых инструментов и материалов можно приступать к подготовительным работам.

Погодные условия для максимально эффективной работы

При мощении плитки на сухие смеси погода должна быть без осадков и повышенной влажности. Нужно примерно рассчитывать срок, который понадобиться для проведения работ, и скорректировать свои планы с прогнозом погоды. Если песчано-цементная смесь намокнет, еще до полной укладки и окончательной трамбовки плитки, то это не только нарушит технологию, но и испортит заключительный этап мощения.

Температурные условия и влажность воздуха

Нельзя работать при минусовой температуре, поскольку в таких условиях материалы имеют другие свойства при утрамбовке. Если в них присутствует влага, они уплотнятся под действием виброплиты, а с приходом тепла размякнут и покрытие начнет уходить вглубь.

Если для фиксации плитки использовать жидкие растворы, а основой будет бетонная стяжка, то погодные условия особенной роли не играют. Конечно, работа в мороз недопустима, но невысокая влажность в воздухе не навредит.

Уход за тротуарной плиткой

Мало знать, как положить тротуарную плитку, нужно еще обеспечить ей постоянный уход, чтобы она прослужила расчетный период. Простой уход заключается в периодическом подметании и мытье дорожки из тротуарной плитки (для того, чтобы цветная плитка оставалась такой же красивой). В зимнее время для уборки снега не следует использовать металлические лопаты, а для обледенений ломы, ледорубы, а также посыпать дорожку составами антилёд, содержащими соль.

Гидрофобизатор для тротуарной плитки

Пористая структура бетона действует как губка – впитывает воду. Гигроскопичность играет свою пагубную роль именно зимой, когда вода проникает в поры бетона, замерзает, расширяется и разрушает структуру бетонного основания. Как следствие, появление микротрещин, выщербин, раковин, изменение цвета.

Обработанная гидрофобизатором поверхность – капли воды держатся, а сам бетон сухойЧтобы предотвратить это, используют защитные пропитки – гидрофобизаторы для тротуарной плитки

Гидрофобизирующие составы (материалы, добавки, жидкости) не защищают плитку от выгорания на солнце и истирания, а только пропитывают поверхность бетона и тем самым предотвращают «напитывание» водой (сообщают водоотталкивающее свойство).

Чем обработать тротуарную плитку

Некоторые хотят, чтобы тротуарная дорожка блестела, используют эффект мокрой плитки. А другим – наоборот, нравится матовая плитка. В вопросе, чем пропитать плитку – мнения расходятся. Согласно отзывам, применяется Типром М, У, Неомид Н2О Стоп, Неогард, Пенетрон.

Бюджетный вариант – кремнийорганический гидрофобизатор ГКЖ-11 (дешево, не значит плохо). Принцип нанесения простой: разводится водой в пропорции 1 кг концентрата на 25 литров воды, заливается в опрыскиватель и распыляется по поверхности плиточной дорожки. Этого объема хватит на 50-70 кв. м. плитки для обработки в два слоя. Брызгать до тех пор, пока не прекратится впитывание и не появятся капельки на плитке. В результате, плитка будет всё время как смоченная (мокрый эффект), а во время дождя не будет впитывать воду, плюс, повысится морозоустойчивость. Но, имейте в виду, обработка гидрофобизатором ГКЖ не имеет обратного действия, т.е. убрать потом его нельзя. Принцип действия показан на фото «до и после».

Бетонная стена обработанная гидрофобизатором – “до воды”Бетонная стена обработанная гидрофобизатором – “после воды”

Видеоролик, демонстрирующий разницу в водопоглащении бетона, обработанного гидрофобизатором.

Пользователи рекомендуют для пропитки бетонной плитки Энесал MP – жидкость, создающая в структуре бетона (в порах) гидрофобный барьер (мембрана), который отталкивает воду, реагенты и соли.

Для создания эффекта «после дождя» (мокрый камень), а также для повышения устойчивости тротуарной плитки к истиранию, рекомендуют защитный состав для пропитки (обработки) бетона – Энеклад КФС (Eneclad CFS). А если в него добавить бронзовую или алюминиевую пудру, то можно надолго закрепить на поверхности нужный цветовой оттенок.

Определяющее значение имеет, каким способом была изготовлена плитка – вибролитье или вибропрессование. Плитка кустарного производства, выполненная путем вибролитья – менее устойчива и быстрее изнашивается, а промышленная (вибропрессованная) прослужит порядка 100 лет.

Совет. Имейте в виду, бетонная (или кирпичная) поверхность, обработанную любым гидрофобизатором нельзя изменить, т.е. после этого ни покрасить, ни приклеить не получится!

Практики рассуждают так, обработка уложенной плитки пропитками выполняется сверху, но вода-то проникает между швами и проникает в «тело» плитки с боков, нижней (тыльной) части.

Стоимость укладки тротуарной плитки

Еще один момент, на который хотелось бы обратить внимание. Ведь каждого интересует, как выложить тротуарную плитку недорого

Стоимость работ будет включать в себя:

В таблице не указаны цены на материалы, а только за работу.

К сведению, бригада из четырех человек за день может уложить 30-50 м.кв. площади, а машина для укладки тротуарной плитки от 300 до 800 м.кв.

Машина для укладки тротуарной плиткиМеханизированная укладка тротуарной плитки

Как видно из статьи, уложить тротуарную плитку не так уж сложно

Важно придерживаться правил и выполнять каждый этап максимально качественно

Расчет материалов для укладки плитки

Перед проведением этого пункта надо определиться с площадью участка, где будет проходить работа по укладке тротуарной плитки. Потом можно приступать к подсчётам.

Толщина уровня щебня определяется, как несколько критериев:

  • Минимальный (7 см) гарантирует самые маленькие показатели.
  • Оптимальный (12 см) обладает крепким основанием для передвижения пешеходов и нечастых поездок на машине по тротуарной поверхности.
  • Мощный (18–20 см) состоит из 2–3 пластов щебня разной фракции.

Расчет объёма песка исходит от фракции щебня верхнего или единственного ряда.

Расчет материалов основания для тротуарной плитки

Способы определения количества плитки для укладки тротуара

Для того чтобы определить, сколько потребуется материала, следует общую площадь участка разделить на площадь одной плитки, к полученному числу прибавить 5%.

Это позволит компенсировать потери плитки во время подготовки к укладке или при повреждении каких-нибудь деталей.

Как определить количество бордюров

Чтобы узнать это значение требуется измерить длину периметра участка и разделить на длину одного бордюра для тротуара. Число, которое получилось увеличить на 5% для компенсации потерь при повреждении или подготовке деталей.

Если при проведении работ нет возможности сделать определенную высоту щебня, то тогда уменьшают толщину каждого ряда в полтора раза.

При засыпании щебенчатого слоя дно застилают геотекстилем.

Схема применения геотекстиля

Заделка швов

Заделка швов является заключительным этапом. Чтобы плитка по прошествии времени не смещалась и как можно дольше сохраняла свое изначальное положение, швы между изделиями необходимо заполнить смесью цемента и песка. Полученная сухая смесь равномерно рассыпается по поверхности дорожки и распределяется по всей ее площади при помощи щетки.

Когда швы окажутся полностью заполнены сыпучей смесью, остатки цемента и песка сметаются, а поверхность обрабатывается небольшим количеством воды. Цемент разбухнет и надежно скрепит соседние плитки, объединяя их в общий массив. В некоторых местах смеси в швах может оказаться недостаточно, поэтому процедуру, скорее всего, придется повторить несколько раз.

Засыпка швов

Из всех способов укладки тротуарной плитки наиболее предпочтительной для выполнения всех этапов работ самостоятельно, считается именно укладка на песок. Процедура не требует использования специального инструмента или помощи напарника.

При соблюдении описанных нехитрых правил и последовательности работ, поверхность дорожки получится ровной, аккуратной и прочной. Тротуар или садовая дорожка будут радовать своих хозяев многие годы.

5 этап – Технология укладки тротуарной плитки

Пошаговая инструкция

1. Установка бордюра для тротуарной плитки или поребрика

Назначение бордюрного камня – обозначать дорожку и защищать плитку от расползания. Но есть примеры выкладки тротуарной плитки без бордюра.

Укладка тротуарной плитки без бордюраПодрезка плитки для укладки без бордюра

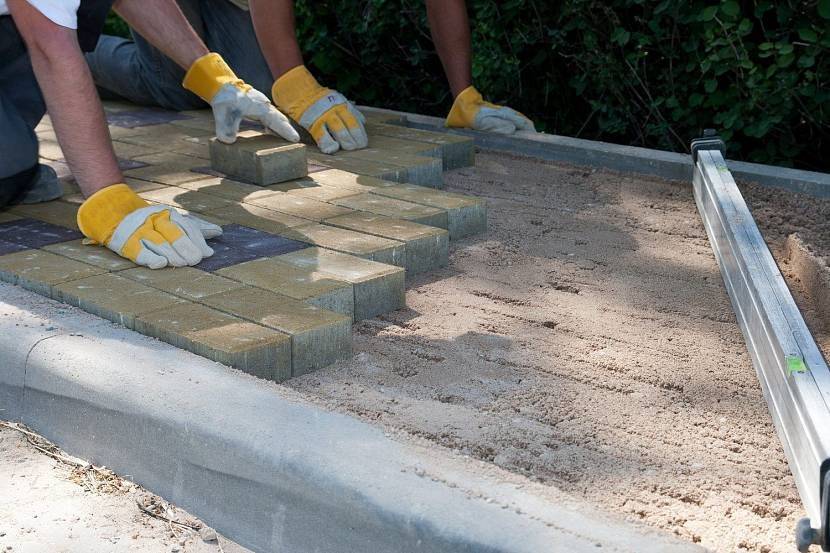

Установка бордюра производится на выровненное основание. Для большей надежности его укладывают на бетонное основание (бетонный замок).

Установка бордюра для тротуарной плиткиУстановка бордюра для тротуарной плитки – схема

Можно установить пластиковый бордюр для плитки

Пластиковый бордюр для тротуарной плиткиУстановка пластикового бордюра для тротуарной плитки

Бордюр может быть установлен вровень с плиткой или выступать на несколько см. Рекомендуется укладывать плитку чуть выше поребрика (бордюра) на 5 мм, это зазор на усадку.

Монтаж бордюра для тротуарной плитки (поребрика) – схемаБордюр и поребрик для тротуарной плитки – схема

2. Подготовка основания под тротуарную плитку

Выделяют три вида основания:

укладка тротуарной плитки на песокУкладка тротуарной плитки на песок.

В этом случае расстояние между бордюрами (или натянутой нитью при их отсутствии) заполняется песком. Высота песчаного слоя составляет 50-60 мм. Перед работой песок поливают водой с использованием распылителя и оставляют немного просохнуть. Далее его выравнивают и трамбуют. Выкладка производится на влажный, но не мокрый песок.

Укладка на цементно-песчаную смесьУкладка на цементно-песчаную смесь.

На подготовленное на пятом этапе основание, укладывается второй слой песка (30-40 мм), на который укладывается арматурная сетка. Сверху сетка засыпается смесью песка и цемента в соотношении 1:4.

Укладка на бетонное основаниеУкладка тротуарной плитки на бетонное основание.

Состав «пирога» показан на схеме.

Рекомендуем. Подробное описание, – два варианта: устройство новой бетонной основы и на старое (существующее) бетонное основание.

Примечание. Выкладка плитки на бетон не лучший вариант. Это связано с тем, что бетонное основание не пропускает влагу. Вода задерживается между бетоном и плиткой и при минусовых температурах приводит к деформированию дорожки.

3. Выкладка плитки

Простые правила для качественной и эффективной работы.

Как правильно укладывать тротуарную плитку:

плитка выкладывается от нижней точки в сторону повышения;

кладка ведется методом от себя. Т.е., выполняя работы, мастер движется по уже уложенной дорожке, чтобы не повредить утрамбованное и выровненное основание;

установка плитки круговым способом начинается от центра рисунка.

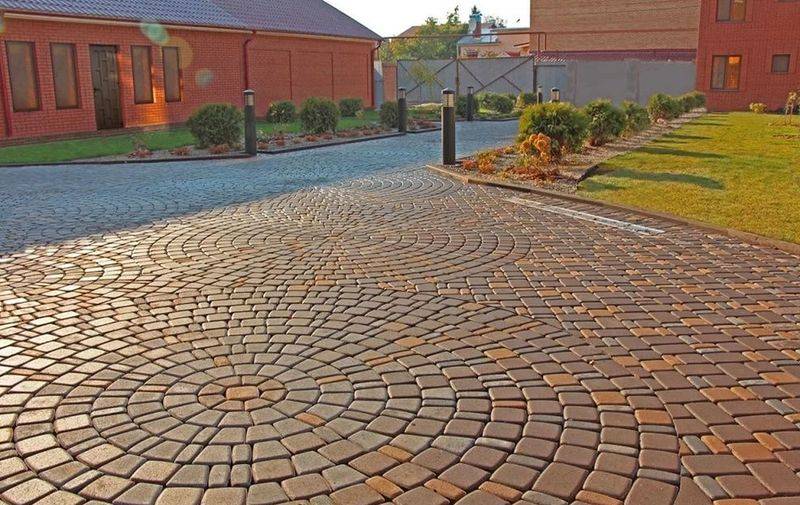

Установка плитки круговым способомУкладка плитки кругом

начало монтажа приходится на оптически видимую границу, т.е. на то место, куда первым делом падает взгляд: входная дверь, крыльцо, веранда, беседка и т.п.

плитка раскладывается не ровными рядами, а по диагонали. Так проще выравнивать горизонталь.

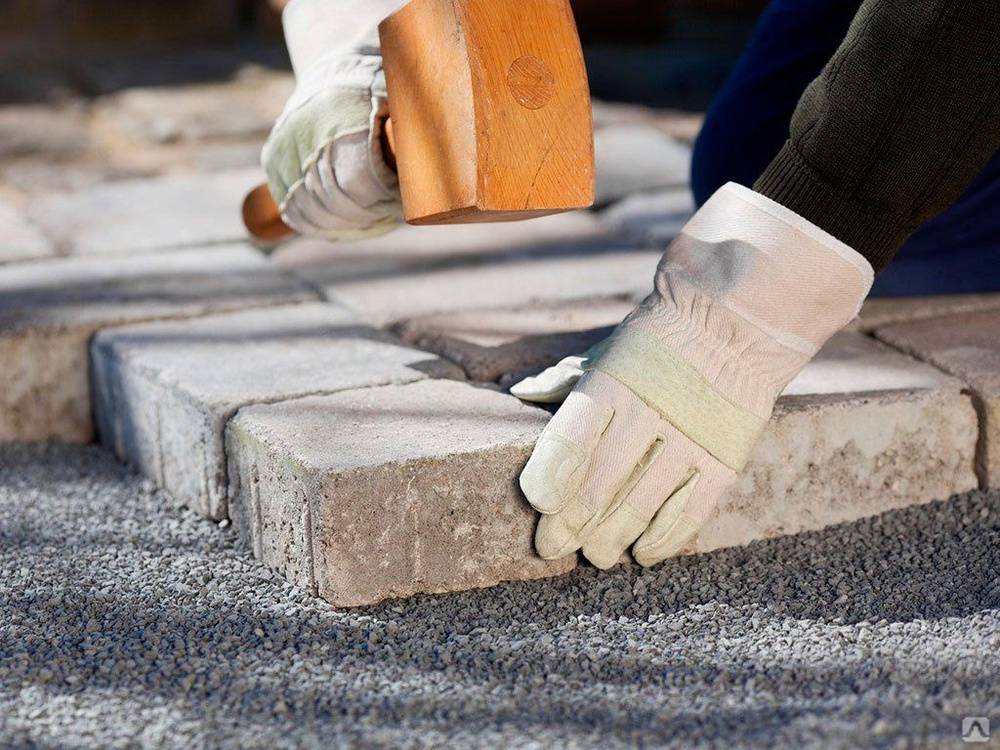

Приступая к укладке, первым делом натягивают шнур по ширине дорожки, и по нему ровняют первый ряд плитки. Горизонталь следует проверять уровнем каждые 2-3 ряда.

“Посадка” тротуарной плиткиПлитка укладывается в предназначенное для нее место и устанавливается точно путем легкого постукивания по ней резиновым молотком. Если плитка проваливается под нее подсыпается песок или смесь.

Зазор между тротуарной плиткой обычно составляет 2-3 мм (достаточно для ухода воды). Точные зазоры выдерживаются с помощью крестиков (но, это теория, на практике не встречается).

Ограничители (дистанционные замки) тротуарной плиткиНекоторые производители предусмотрели наличие ограничителей (дистанционных замков) на плитке, позволяющих выполнять укладку без применения дополнительных приспособлений на одинаковое расстояние друг от друга.

Материал подготовлен для сайта www.moydomik.net

Светящаяся тротуарная плитка

Появилась новая технология – тротуарная плитка, светящаяся в темноте. Установка такой плитки, позволит обозначить границы и обезопасить движение по дорожке в темное время суток. Светящаяся краска наносится поверх плитки и является абсолютно безопасной для пользователей и почвы.

Светящаяся тротуарная плиткаСветящаяся в темноте тротуарная плиткаТротуарная плитка, покрытая светящейся краской

Еще один вариант декоративной подсветки дорожки – светодиодная тротуарная плитка. В этом случае, в процессе укладки монтируются блоки-кирпичики – светодиодные светильники, работающие от электричества или солнечных батарей.

Светодиодная тротуарная плиткаСветодиодные светильники в тротуарной плиткеСветодиодные фонарики для тротуарной плитки

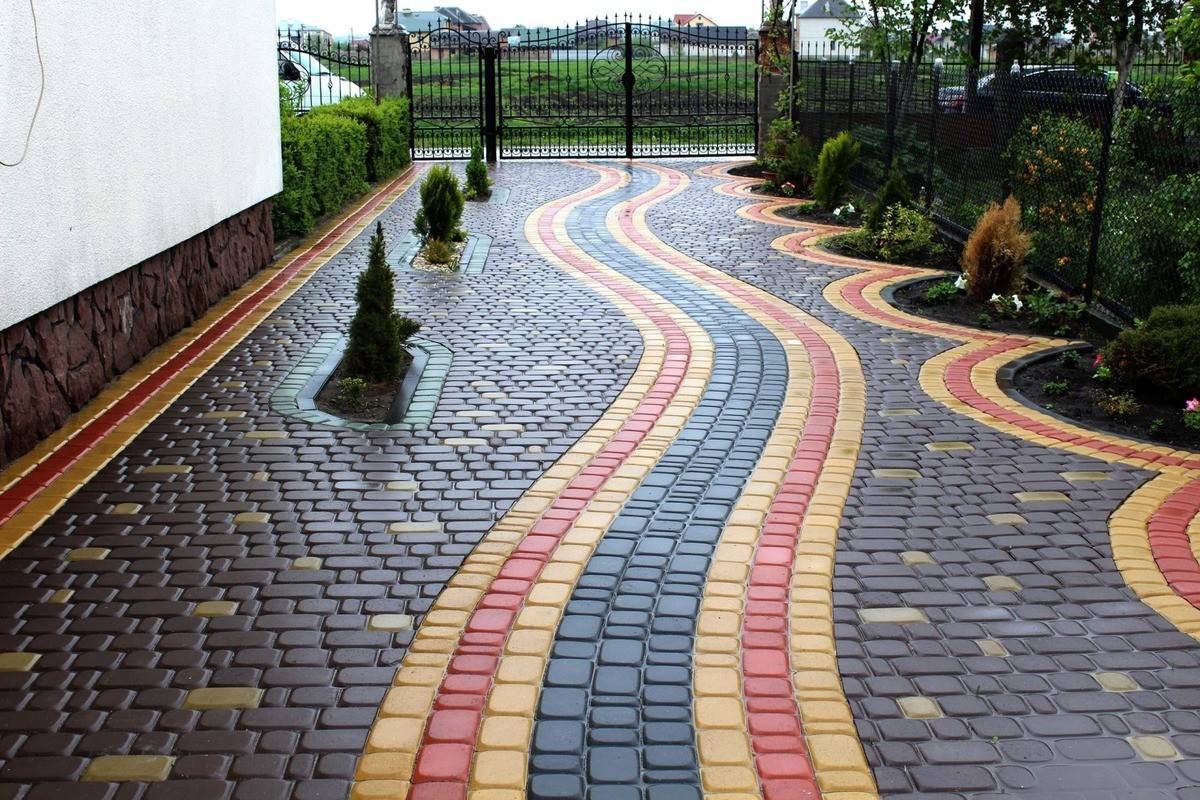

Виды тротуарных плиток

Существует огромное разнообразие видов тротуарной плитки. Покупатели чаще всего отдают предпочтение таким формам:

  • Клевер. Такая плитка имеет неправильную форму, что создает простор для фантазии и позволяет создавать с ее помощью самые удивительные узоры.
  • Брусчатка. Классическая тротуарная плитка правильной прямоугольной формы. Чаще всего используется в крупных проектах городского масштаба, хотя может отлично вписаться и в интерьер любого частного дома.
  • Соты. Плитка имеет форму правильного шестиугольника. Великолепно смотрится, хотя и требует больших трудозатрат при укладке.
  • Волна. Плитка резной формы, по фактуре напоминает строительный шифер.
  • Паркет. Такая плитка имеет ребристую поверхность, что делает ее очень практичной и безопасной для пешеходов в зимнее время.
  • Иные форматы, такие как Чешуя, Руно, Гжелка и прочие.

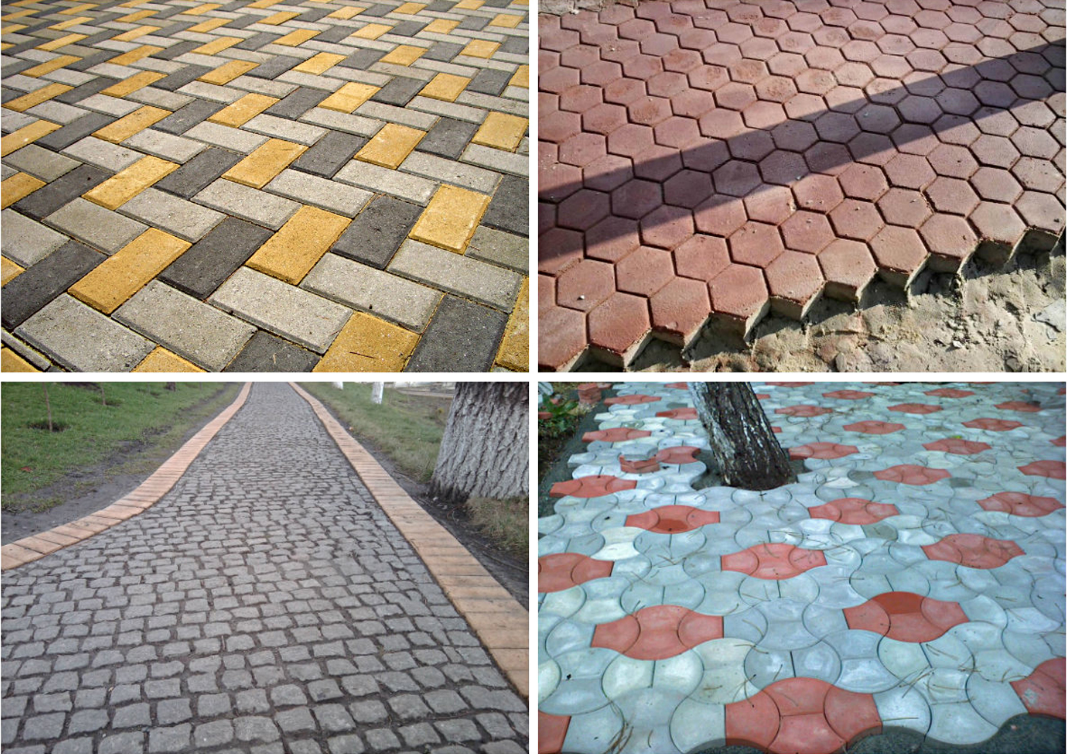

Различные формы плиток

Большое влияние на качество и свойства плитки оказывает технология ее производства. В настоящее время можно встретить плитку двух видов – вибропрессованную и вибролитую.

В первом случае жидкий раствор подается в форму, где сжимается и вибрирует под давлением, после чего плитка отправляется на просушку. Вторая технология подразумевает заливку в форму, вибрирование в течение некоторого времени и просушку.

Блок 1

Какие инструменты могут понадобиться

Можно обойтись и самым минимальным набором инструментов, но для более быстрой и эффективной работы лучше иметь под рукой:

  • резиновую киянку;
  • штыковую или совковую лопату;
  • строительное правило;
  • уровень;
  • деревянные колышки и шпагат;
  • болгарку.

Правила укладки на песчаное основание

1. Насыпается песок (слоем от 5 до 15 см) на предварительно подготовленное основание;

2. При помощи граблей и правила разравнивается песчаная поверхность, выдерживая нужные уклоны;

3. Песчаный слой увлажняется водой (из шланга или лейки) из расчёта 10 л на 1 м2;

4. Используя ручную трамбовку, уплотняется основание;

5. Выполняется установка бордюра (в некоторых случаях предварительно выкапывается траншея с необходимой глубиной и шириной) на жидкий раствор марки М100;

6. Бортики бордюра заливаются раствором и заполняются песком;

7. Согласно выбранного рисунка производится укладка брусчатки, выдерживая зазоры в пределах 3-5 мм;

8. Выравнивается поверхность при помощи резиновой киянки. Если есть необходимость, подсыпается песок, для этого снимаются плитки в нужных местах. Используя уровень, проверяется уклон поверхности.

9. Совершая щёткой движения в разных направлениях, заполняются песком зазоры между плитками;

10. Лишний песок аккуратно (не вымывая его из швов) смывается водой из шланга.

Уход за тротуарной плиткой

Мало знать, как положить тротуарную плитку, нужно еще обеспечить ей постоянный уход, чтобы она прослужила расчетный период. Простой уход заключается в периодическом подметании и мытье дорожки из тротуарной плитки (для того, чтобы цветная плитка оставалась такой же красивой). В зимнее время для уборки снега не следует использовать металлические лопаты, а для обледенений ломы, ледорубы, а также посыпать дорожку составами антилёд, содержащими соль.

Гидрофобизатор для тротуарной плитки

Пористая структура бетона действует как губка – впитывает воду. Гигроскопичность играет свою пагубную роль именно зимой, когда вода проникает в поры бетона, замерзает, расширяется и разрушает структуру бетонного основания. Как следствие, появление микротрещин, выщербин, раковин, изменение цвета.

Обработанная гидрофобизатором поверхность – капли воды держатся, а сам бетон сухойЧтобы предотвратить это, используют защитные пропитки – гидрофобизаторы для тротуарной плитки

Гидрофобизирующие составы (материалы, добавки, жидкости) не защищают плитку от выгорания на солнце и истирания, а только пропитывают поверхность бетона и тем самым предотвращают «напитывание» водой (сообщают водоотталкивающее свойство).

Чем обработать тротуарную плитку

Некоторые хотят, чтобы тротуарная дорожка блестела, используют эффект мокрой плитки. А другим – наоборот, нравится матовая плитка. В вопросе, чем пропитать плитку – мнения расходятся. Согласно отзывам, применяется Типром М, У, Неомид Н2О Стоп, Неогард, Пенетрон.

Бюджетный вариант – кремнийорганический гидрофобизатор ГКЖ-11 (дешево, не значит плохо). Принцип нанесения простой: разводится водой в пропорции 1 кг концентрата на 25 литров воды, заливается в опрыскиватель и распыляется по поверхности плиточной дорожки. Этого объема хватит на 50-70 кв. м. плитки для обработки в два слоя. Брызгать до тех пор, пока не прекратится впитывание и не появятся капельки на плитке. В результате, плитка будет всё время как смоченная (мокрый эффект), а во время дождя не будет впитывать воду, плюс, повысится морозоустойчивость. Но, имейте в виду, обработка гидрофобизатором ГКЖ не имеет обратного действия, т.е. убрать потом его нельзя. Принцип действия показан на фото «до и после».

Бетонная стена обработанная гидрофобизатором – “до воды”Бетонная стена обработанная гидрофобизатором – “после воды”

Видеоролик, демонстрирующий разницу в водопоглащении бетона, обработанного гидрофобизатором.

Пользователи рекомендуют для пропитки бетонной плитки Энесал MP – жидкость, создающая в структуре бетона (в порах) гидрофобный барьер (мембрана), который отталкивает воду, реагенты и соли.

Для создания эффекта «после дождя» (мокрый камень), а также для повышения устойчивости тротуарной плитки к истиранию, рекомендуют защитный состав для пропитки (обработки) бетона – Энеклад КФС (Eneclad CFS). А если в него добавить бронзовую или алюминиевую пудру, то можно надолго закрепить на поверхности нужный цветовой оттенок.

Определяющее значение имеет, каким способом была изготовлена плитка – вибролитье или вибропрессование. Плитка кустарного производства, выполненная путем вибролитья – менее устойчива и быстрее изнашивается, а промышленная (вибропрессованная) прослужит порядка 100 лет.

Совет. Имейте в виду, бетонная (или кирпичная) поверхность, обработанную любым гидрофобизатором нельзя изменить, т.е. после этого ни покрасить, ни приклеить не получится!

Практики рассуждают так, обработка уложенной плитки пропитками выполняется сверху, но вода-то проникает между швами и проникает в «тело» плитки с боков, нижней (тыльной) части.

Стоимость укладки тротуарной плитки

Еще один момент, на который хотелось бы обратить внимание. Ведь каждого интересует, как выложить тротуарную плитку недорого. Стоимость работ будет включать в себя:

Стоимость работ будет включать в себя:

В таблице не указаны цены на материалы, а только за работу.

К сведению, бригада из четырех человек за день может уложить 30-50 м.кв. площади, а машина для укладки тротуарной плитки от 300 до 800 м.кв.

Машина для укладки тротуарной плиткиМеханизированная укладка тротуарной плитки

Как видно из статьи, уложить тротуарную плитку не так уж сложно

Важно придерживаться правил и выполнять каждый этап максимально качественно

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
