Нижнее подключение радиатора где подача а где обратка
Многие пользователи нашего сайт ищут информацию про то как подключаются радиаторы Керми, и то какая у них внутри перемычка или так называемый байпас, представляющий из себя трубку берущую свое начало внизу от самого подключения подачи (как известно у Керми оно снизу). От этого нижнего патрубка подключения трубочка внутри радиатора поднимается и примыкает к крану, при помощи которого и регулируется подача теплоносителя.
Ну вот за счет этой трубочки и происходит правильная термосифонная циркуляция теплоносителя внутри радиатора. Так же это сделано и для удобной регулировки температуры в радиаторе подачи теплоносителя. За счет этого из таких радиатор можно построить радиаторную ветку до пятидесяти метров в длинну на принципе естественной циркуляции (без прокачки насосами) естественная – гравитационная или термосифонная циркуляция теплоносителя буде сама прокачивать самою себя.Это и отличает правильные радиаторы с нижним подключением от обычного радиатора подключенного низ – низ на рисунке ниже.
На рисунке мы видим обычный – секционный радиатор который не имеет трубки внутри себя трубки которая бы поднимала теплоноситель вверх окуда бы он остывая продавливался бы вних, поэтому обычный секционный радиатор для его естественной циркуляции должен быть подключен верх – низ по диагонали – это обязательное и смое надежное подключение которое должно использоваться при естественной циркуляции. А в том случае когда обычный секционный радиатор подключен низ низ его нужно прокачивать принудительной гидравликой и еше он будет всегда завоздушиваться.
Но дело это поправимое и если уж хочется то можно и низ низ у обычного панельного радиатора изобразить.. Для этого нужно купить распределитель потока – не путайте с удлиннителем. Распределитель потока это вот такая штучка.
Она нужна для того что бы прокладкой подпираемой пружинкой заткнуть внутри батареи межсекционный поток между первой и второй секциями, тогда тепловому потоку придется подниматься вверх а это тоже самое то и трубка у радиаторов с нижним подключением, ну или всеравно что диагональное подключение когда вход сверху а выход снизу с противоположной стороны. Но вернемся же к радиаторам Керми их нижнему подключению и байпас конектору.
Конекторы для радиаторов Керми со стандартным расстоянием по осям 50 мм – что соответствует стандартному межосевому размеру большинства радиаторов с нижним подключением в отличии от Рифар Монолита, но не об нем сейчас.. Вот значит – коннекторы бля батарей с нижним подключением бывают прямые и под углом 90 градусов для того что бы подводка уходила в стену. А с прямыми коннекторами подводка будет скрыта в полу.
Вот это прямой коннектор для прокладки труб ветки отопления под полом.
А это угловой коннектор для прокладки теплотрассы внутри стены.
Примерно так выглядят стандартные байпасы у всех радиаторов с нижним подключением, только у “Rifar Monolit” собственный стандарт, который шире обычных и состваляет расстояние по осям не 50 мм а 80 мм.
Нужны ли вообще все эти дорогущие байпасы? В принципе не нужны можно вполне и без ниж обойтись. Например воттак подключить радиатор – напрямую.
Если есть особые требования к эстетике да и еще если трубы будут проложены внутри стен то в таком случае рекомендуется устанавливать угловые коннекторы.
Замена однофазного коннектора на 3-х фазный
Как уже говорилось выше, трек может быть как однофазным, так и трехфазным на 380В.
Благодаря этому, вы сможете равномерно распределить по фазам свое освещение, если речь идет о больших нагрузках. Делается это путем простого переключения барашка выключателя на самом светильнике.
переключение фаз
переключение фаз
переключение фаз
Правда сам светильник должен иметь в своей конструкции такой двух или трехфазный коннектор.
Если у вас однофазный вариант, то такой адаптер иногда можно заменить. Вот видео замены однофазного адаптера на 3-х фазный, на примере светильников марки Uniel.
Разновидности удлинителей протока
1. Классический удлинитель. Это самый простой тип удлинителя протока, состоящий из двух соединительных трубок и регулирующего крана. Он позволяет увеличить длину протока в системе и равномерно распределить тепло между радиаторами.
2. Удлинитель с регулирующими вентилями. Этот тип удлинителя обеспечивает более гибкую настройку температуры и протока в системе отопления. Каждый радиатор может быть отрегулирован независимо от других, что позволяет создать оптимальные условия для комфортного отопления в каждом помещении.
3. Удлинитель с термостатическим вентилем. В этом варианте удлинителя протока используется термостатический вентиль, который автоматически регулирует проток горячей воды в радиаторах в зависимости от заданной температуры. Такой удлинитель позволяет сохранять стабильную температуру в помещении без необходимости постоянной ручной настройки.
4. Удлинитель с системой компенсации давления. Данный тип удлинителя используется в случаях, когда в системе отопления есть проблемы с перепадами давления. Он компенсирует разницу в давлении между подводящим и обратным трубопроводом, обеспечивая более стабильное функционирование всех радиаторов.
Выбор разновидности удлинителя протока зависит от особенностей системы отопления, требований комфорта и энергоэффективности. При выборе удлинителя рекомендуется обратиться к специалисту, который поможет определить оптимальное решение для вашей системы.
Несколько слов об основных комплектующих
Как уже упоминалось, вся фурнитура делиться на несколько главных направлений. Большинство узлов являются обязательными, без них система в принципе работать не будет. Кроме этого есть изделия, которые желательно установить, но, в крайнем случае, без них можно обойтись.
Запорная арматура
Главным элементом запорной арматуры является кран. На данный момент существует два вида конструкций. Это краны с игольчатым принципом работы и американка для радиаторов отопления, еще американку часто называют полуповоротными или шаровыми кранами.
Вентили игольчатого типа позволяют плавно регулировать пропускную способность трубы. В прошлом их использовали повсеместно, но с появлением шаровых конструкций игольчатые вентили остались только в местах с необходимостью мягкой дозировки теплоносителя.
Схемы игольчатого и шарового вентилей.
Строение полуповоротного шарового крана или американки, представляет собой металлический шар со сквозным отверстием, близким к сечению трубы, который заключен в сферический кожух.
При повороте шара на 90º, отверстие совмещает вход и выход трубы, благодаря чему теплоноситель свободно течет. При обратном повороте, труба перекрывается стенками шара.
Регулирующие приспособления
В комплексе с запорной арматурой широко используются разного рода регулирующие приспособления. Что касается батарей, то самой известной здесь является перемычка на радиаторе отопления, среди профессионалов больше известная как байпас.
Классический байпас.
По своей сути байпас это обычная труба соединяющая вход и выход батареи, устанавливается она непосредственно перед радиатором. Ощутимой технологической нагрузки это приспособление не несет, по большому счету без него можно обойтись.
Но монтируя байпас в комплексе с шаровыми кранами, владелец получает возможность отключить обогрев или заменить радиатор в любую минуту. Теплоноситель при этом, минуя батарею, пойдет по перемычке.
Байпас с дополнительным вентилем.
Еще одним регулирующим приспособлением является направляющая потока для радиаторов с нижним подключением. Как известно при нижнем подключении, вход и выход находятся либо рядом, либо на разных концах, но опять же в нижней части радиатора.
Таким образом, теплоноситель движется по линии наименьшего сопротивления, в результате верхняя часть батареи остается практически не задействованной. Направляющая в данном случае это небольшой отрезок трубы, которая устанавливается вовнутрь батареи, надевается на ввод и направляет поток в верхнюю часть. При этом КПД агрегата значительно увеличивается.
Схема расположения направляющей потока.
Счетчики и распределители
Наиболее известным приспособлением в данном секторе является радиаторный термостат. Этот агрегат представляет собой симбиоз термодатчика с вентилем игольчатого типа. Устанавливается он непосредственно на входе в батарею, в результате хозяева имеют возможность установить фиксированную температуру на конкретном радиаторе.
Схема радиаторного термостата.
Для локальных сетей в частных домах проблема установки тепловых счетчиков не актуальна, потому как хозяева сами регулируют работу котла. Радиаторный счетчик распределитель для высотных домов появился относительно недавно. Этот прибор способен учитывать количество тепла, поданное на каждую квартиру.

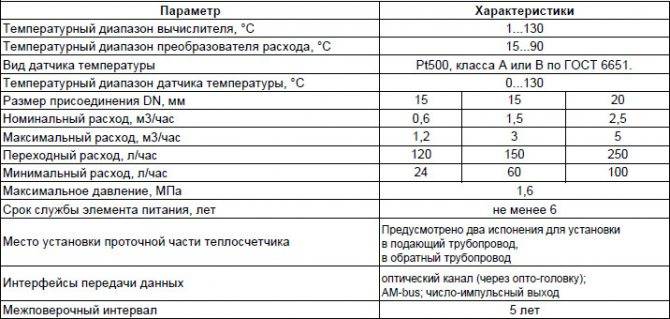

Характеристики счетчиков отопления.
Жильцы городских высоток знают, что далеко не всегда батареи в их квартирах выдают должную температуру. С появлением счетчика распределителя, жалобы на завышенные тарифы получили законное подтверждение, поэтому, несмотря на высокую стоимость, установка таких систем в городских многоэтажках быстро себя окупает.
Отечественный радиаторный счетчик распределитель.
На видео в этой статье дан алгоритм монтажа некоторых видов радиаторов.
Что это такое
При боковом подключении, которое чаще всего бывает в квартирах, горячий теплоноситель заходит сверху, далее через регулировочный кран подает горячую воду в радиатор.
Если разобрать положение дел, то при хорошей циркуляции вода должна проходить круг от верхнего положения по периметру радиатора к нижнему и выходить в трубу (обратку).
Таким образом, горячая вода поступает во все секции радиатора. Но при недостаточной циркуляции тепло поступает не ко всем элементам, делает круг меньше и возвращается в стояк, тем самым не завершая полного цикла прохождения по радиатору.
Удлинитель потока радиатора

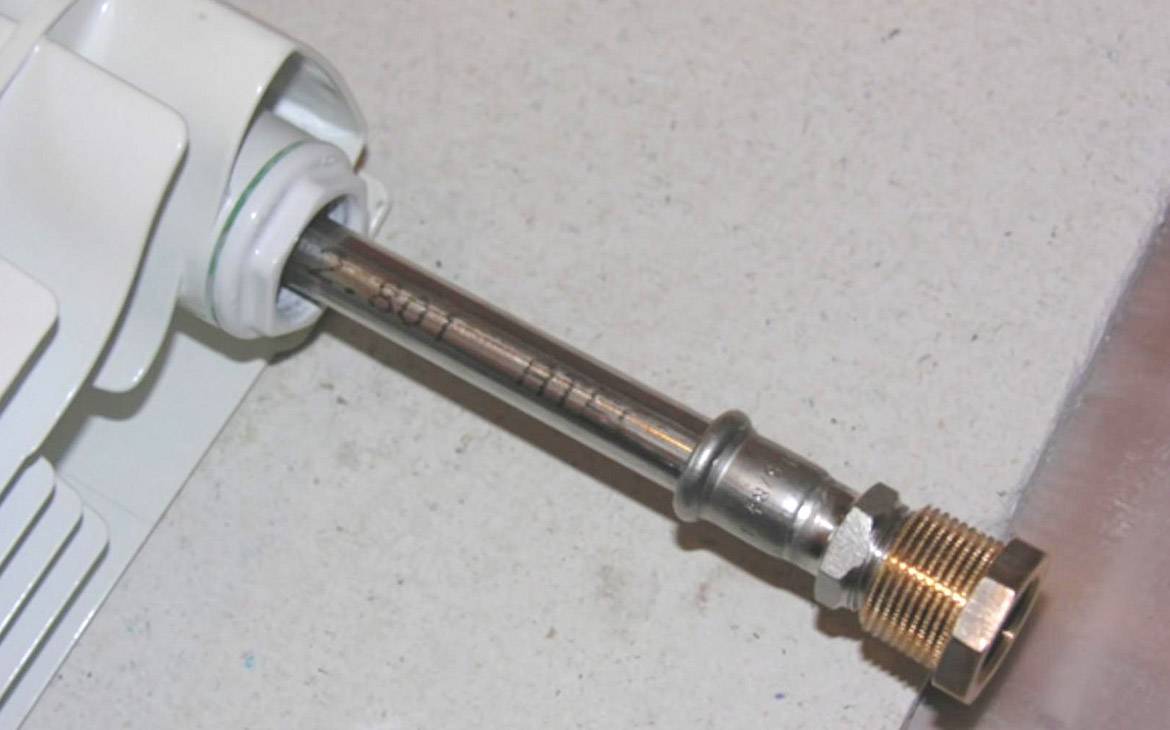

Для решения таких проблем существуют специальные удлинители потока радиатора. Этот дополнительный элемент позволяет доставить горячий поток ко всем секциям радиатора.
Деталь предназначена для того, чтобы тепловой носитель направлялся в нужном направлении для прохождения всего участка радиатора: от начала до конца. Так теплоотдача происходит в полном объёме.

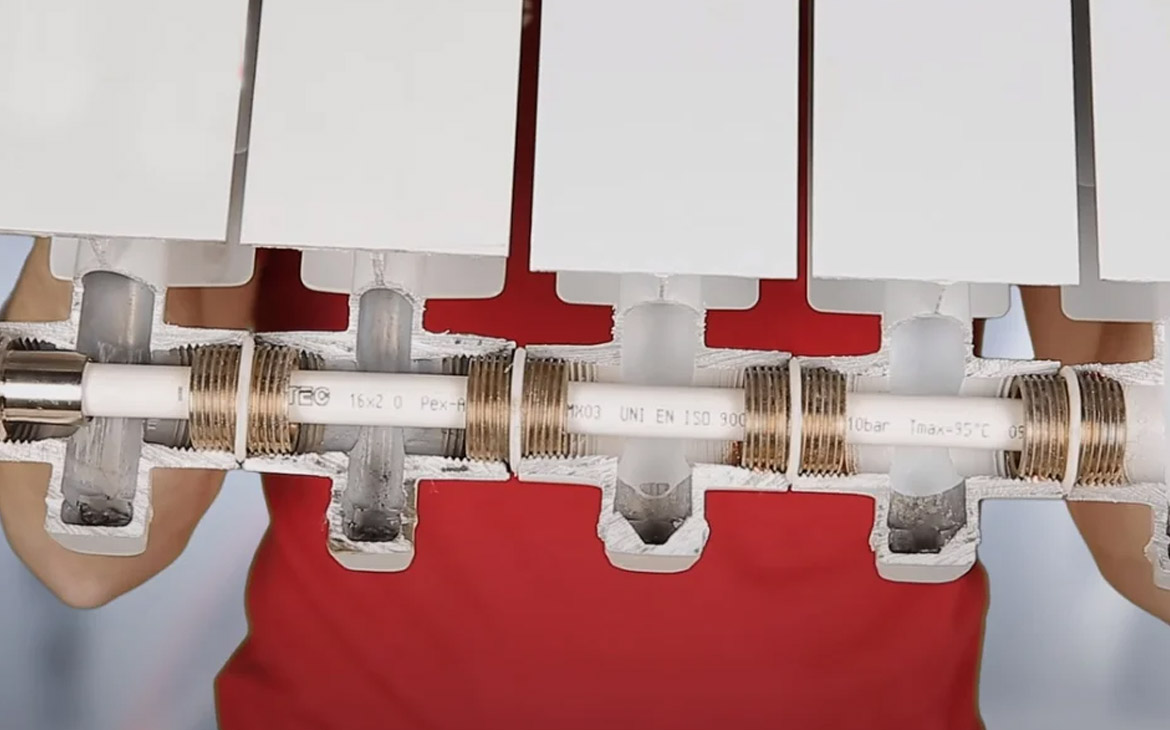

Удлинитель потока для радиатора — это деталь конструктивно похожая на футорку, присоеденительные размеры ½’ или ¾’. Футорка — приспособление для соединения посредством резьбы внутри и снаружи деталей или конструкций. Изготовить футорку можно и в домашних условиях своими руками на станке из стальной заготовки. Втулка будет оснащена резьбой с двух сторон.
Внутренняя — для крепления трубы-удлинителя, наружная — для подсоединения к основным трубам через конструкцию кранов. В данном случае футорка соединяет основную трубу теплоносителя и удлинитель (трубу, проходящую внутрь нижней части радиатора).
Труба может быть из следующих материалов:
- металлопластика;
- полиэтилена;
- нержавеющего металла;
- стали;
- меди.
Стоит помнить, что ни в коем случае не использовать медные трубки и детали в сочетании с алюминиевыми радиаторами, так как металлы окисляются при взаимодействии.
Обзор популярных брендов
Стоит отметить, что несмотря на небольшую распространенность удлинителей на рынке, некоторые компании все же производят их. Обычно это крупные изготовители, которые могут сбалансировать издержки. Все такие компании производят устройства с так называемым правым и левым исполнением, что позволяет обустраивать отопительную систему без лишних проблем. Под брендом Valtec сейчас широко продвигается модель VT. 503. Сам изготовитель позиционирует такой продукт как передовое, неповторимое изделие.
Заявлено, что при его использовании трудности с неоднородным нагревом радиаторных блоков с односторонним типом присоединения решается успешно. Полностью исключается пропадание тепла в отдаленных от ввода секциях прибора. В инженерном плане VT. 503 — изготовленная из латуни футорка с никелевым покрытием. Ее дополнительно оборудуют патрубком, внутри которого готовится резьба в виде треугольника. Шаг нарезов увеличивают до максимума (это очень важный момент).
В патрубок придется закручивать участок трубы из металлополимерной смеси, внешний габарит которого составляет 1,6 см. Модель VT. 503 может иметь правое или левое исполнение, что обозначается символами D и S соответственно. Допускается монтаж труб и запорных деталей, сечение номинального прохода в которых равно ½ либо ¾.
Хорошие отопительные удлинители поставляет и фирма Rifar. Яркий пример – Monolit 3/4. Это качественная российская разработка, и позволить ее себе может практически любой потребитель. Устройство оптимально подходит для диагонального одностороннего подсоединения обычных радиаторов. Ширина модели достигает 80 см.
Как сделать удлинитель потока для радиатора
Удлинитель потока для радиатора является рациональным решением при неровном прогреве отопительной конструкции. Он распределяет тепловой носитель одинаково по всей протяжённости батареи и тем самым приносит необходимое тепло в помещение. Допустим, в случае бокового подключения первые секции батареи горячие, а следующие – холодные.
- Особенности
- Как сделать своими руками
Удлинитель потока для радиатора радиатора правый 1/2″
Специалист ЖЭКа говорит вам, что проблема в батарее, и перед вами предстаёт два варианта:
- либо переподключать радиатор, применяя схему подачи теплового носителя по диагонали;
- либо своими руками соорудить специальный проточный удлинитель.
Первый способ потребует больших денежных вложений. Плюс ко всему, не всякий владелец недвижимости будет рад заниматься переподключением радиатора, так как подобная операция точно подпортит весь дизайн комнат.
Вывод – если вы не так давно провели капитальный ремонт, то повторное подключение батареи будет для вас не вариантом. То есть потребуется искать другой вариант.
Именно здесь на помощь и приходит удлинитель протока для радиаторов отопления.
Ниже вы прочтёте подробнее о том, что такое удлинитель потока, как работает и как правильно установить его.
Особенности
Удлинитель протока для радиатора представляет собой деталь по типу футорки размером ½ или ¾ дюйма с отводом для подсоединения металлопластиковой, полиэтиленовой, нержавеющей стальной или медной «трубы-удлинителя», которая устанавливается на обратном подключении конструкции отопления и содействует движению теплового носителя по диагонали в батарее при боковом подключении.
Применяется удлинитель, как правило, для батарей с числом секций от десяти.
Применять его можно для батарей, подсоединённых к отопительной системе дома через стандартные краны с американкой: на контуре возврата и подачи теплового носителя обязательном порядке должна быть запорная арматура. В случае её отсутствия такой удлинитель для биметаллического радиатора вы подсоединить будете не в силах. Придётся вызывать мастера и производить трудоёмкую работу повторного подключения батареи.
Принцип работы удлинителя потока для радиатора
Основная проблема с удлинителем кроется в том, что достать его не так уж и просто. Его редко можно встретить в сантехническом магазине.
Однако выход есть – можно собрать и поставить удлинитель потока для радиатора отопления вручную.
Как сделать своими руками
Как говорилось выше, сделать удлинитель потока для биметаллического радиатора своими руками возможно, и с этим справиться может каждый.
Важное условие, чтобы батарея была подсоединена через шаровые краны с американками:
Нужно закрыть краны, слить воду и снять отопительную конструкцию
Осторожно, для того чтобы не повредить краску, нужно отвернуть верхнюю пробку с установленной частью разъёмного крепления
В процессе самостоятельной установки может понадобиться прокладка из силикона под пробкой, поэтому её стоит приобрести заранее. + Нужно позаботиться о наличии водопроводной трубы из меди диаметром 18 мм с толщиной стенки 1 мм (длина должна быть равна протяжённости батареи), а также прямой муфты под пайку с внешним диаметром где-то 19,5 мм.
Необходимо при помощи пайки соединить трубу и втулку. Можно взять жир для пайки как флюс и мягкий припой. Части соединяются и оба элемента нагреваются горелкой. Можно взять стандартную горелку небольшого размера, направляемую газом для зажигалок. После этого припой подводится к стыку.
В случае правильного нагрева припой плавится и затекает в стык. Диаметр американки изнутри после чистки от налёта – 19 мм. Диаметр муфты больше. Маленьким напильником нужно убрать лишнее до такого состояния, чтобы можно было забить молотком
Однако стоит делать это осторожно, чтобы не нанести вред деталям
Для этого при забивании можно взять прокладки из дерева. Вот и всё. Осталась только сама установка удлинителя протока для радиаторов. Необходимо «поиграть» с длиной. В зависимости от водяной подачи иногда лучше оставить длину до середины батареи. Однако отрезать можно всегда.
Проточный удлинитель и прокладка устанавливаются, радиатор ставится на место.
Работа окончена. Осталось удалить воздух из конструкции. Для чего нужно воспользоваться краном Маевского.
Помните, что радиатор обязательно должен быть биметаллический, ведь поставить медный удлинитель потока для радиатора отопления на алюминий нереально. Оба металла цветные и химически взаимодействуют, окисляясь и разрушаясь.
Как установить удлинитель потока для радиатора отопления: пошаговая инструкция
Установка удлинителя потока для радиатора отопления — это простая и важная задача, которую можно выполнить самостоятельно. Удлинитель потока устанавливается на трубопроводе перед входом в радиатор и позволяет регулировать количество горячей воды, подаваемой в радиатор. Таким образом, можно достичь наилучшего распределения тепла в помещении и повысить эффективность отопления. В этой пошаговой инструкции мы расскажем, как правильно установить удлинитель потока для радиатора отопления.
Выберите подходящий удлинитель потока. Удлинители потока имеют разные размеры и диаметры, поэтому перед покупкой необходимо определиться с нужными параметрами. Обратитесь к специалисту или изучите документацию к оборудованию, чтобы узнать, какой удлинитель подходит для вашей системы отопления.
Подготовьте инструменты и материалы. Для установки удлинителя потока вам понадобятся следующие инструменты и материалы:Накидной гаечный ключ
Ниппель (переходник), соответствующий диаметру удлинителя и трубопровода
Строительный скотч или резиновая лента
Выключите отопление. Для безопасности выключите систему отопления и ожидайте, пока система полностью остынет.
Отсоедините старый ниппель. С помощью накидного гаечного ключа отсоедините старый ниппель, находящийся на входе в радиатор
Осторожно закройте открытое отверстие, чтобы избежать утечки воды.
Установите удлинитель потока. Вставьте новый ниппель в отверстие на входе в радиатор и тщательно закрутите его с помощью накидного гаечного ключа
Убедитесь, что ниппель плотно прилегает к радиатору и не имеет зазоров.
Закрепите удлинитель. Для дополнительной фиксации удлинителя потока можно закрепить его на радиаторе с помощью строительного скотча или резиновой ленты. Заклейте удлинитель таким образом, чтобы он не двигался и оставался в нужном положении.
Проверьте установку. После установки удлинителя потока включите систему отопления и проверьте, нет ли утечек и как изменяется распределение тепла в помещении. При необходимости отрегулируйте удлинитель, чтобы достичь наилучших результатов.
Установка удлинителя потока для радиатора отопления не требует особых навыков, однако, если вы не уверены в своих способностях или сталкиваетесь с трудностями, лучше обратиться к профессионалам. Неправильная установка может привести к утечкам воды и снижению эффективности системы отопления.
Надеемся, что эта пошаговая инструкция помогла вам разобраться в процессе установки удлинителя потока для радиатора отопления. Берегите себя и будьте осторожны при работе с отоплением!
Пошаговая инструкция +Фото и Видео
В начале отопительного сезона проблема неравномерного прогрева радиатора напоминает о себе. Даже в том случае, когда правильное количество отсеков и подключение было произведено правильно, но горячие лишь первые пару секций, а остальные холодные – решить эту проблему поможет удлинитель потока для радиатора. Удлинитель потока распределяет тепло равномерно по всей протяженности радиатора.
Что такое удлинитель потока? Если у вас возникла проблема с неравномерным прогревом батарей, не спешить покупать новый радиатор. Данную проблему можно решить без серьезных финансовых вливаний, если купить удлинителя потока.
Общие сведения
Это элемент, который подключается к радиатору с помощью трубки или без. Удлинитель потока обычно монтируют к обратному подключению радиатора, для того чтобы происходило диагональное движению теплоносителя в радиаторе в случае его одностороннего подключения.
Удлинитель потока для биметаллического радиатора позволяет решить проблему с неравномерным прогревом отсеков радиатора.
Удлинитель потока используется в радиаторах, количество секций в которых от десяти и больше и они должны быть подключены по боковой схеме.
Внимание. Применение удлинителя потока возможно только в тех домах, где батареи подключены к системе отопления обычными кранами с «американкой». Что это значит? Это означает, что на трубах подачи и возврата теплоносителя должна быть запорная арматура
В случае отсутствия таковой, вы не сможете произвести подключении удлинителя потока
Что это значит? Это означает, что на трубах подачи и возврата теплоносителя должна быть запорная арматура. В случае отсутствия таковой, вы не сможете произвести подключении удлинителя потока.
Обычно монтаж удлинителя потока осуществляется согласно рекомендациям производителя вашего радиаторам.
Удлинитель потока применяется только к биметаллическим радиаторам и не используется в чугунных батареях.
Большая проблема с удлинителем потока состоит в том, что приобрести этот элемент в строительных магазинах затруднительно – его там обычно нет. Данная деталь очень дешевая и простая в изготовлении, поэтому производители сантехники считают это нерентабельным.
Сделать удлинитель потока можно сделать своими руками.
Что для этого нужно:
- Муфта под пайку;
- Отрезок водопроводной медной трубы, стенки которой должны быть больше 1мм – сечение 18 мм;
- Труборез, который позволит без деформации отрезать нужный кусок медной трубы;
- Фаскосниматель, который позволит удалить зарубинки по краям изделия;
- Щетка с жесткой щетиной;
- Силиконовая прокладка;
- Развальцовщик или труборасширитель.
После этого необходимо отвернуть верхнюю кнопку с частью установленного разъемного крепления для того, чтобы не повредить краску.
В теории удлинитель можно установить не прибегаю к демонтажу конструкции. Но делать это будет крайне неудобно. Поэтому сохраните свои силы и время, и снимите радиатор стены до начала установки удлинителя потока. После того как произведете демонтаж батареи проверьте состояние силиконовой прокладки, если она уже изрядно поистерлась, то не откладывая замените ее на новую.
Системный подход к установке удлинителя потока самостоятельно
Необходимо отделить от куска медный трубы подходящий вам по размерам отрезок с помощью трубореза. Краешек получившего изделия должен быть ровным. После этого с помощью жесткой щетки удалите с края отрезанного изделия оставшиеся зарубинки.
Далее припой подводится к стыку. Если вы неправильно произведете нагрев, то припой начнет плавиться и затечет в стык.
Пайку необходимо закончить после того, как флюс начнет собираться в капельки. После этого подержите концы труб прижатыми еще несколько минут. Это времени должно быть достаточно, чтобы припой до конца застыл. После этих действий ваша работа может считаться законченной.
Получившийся удлинитель необходимо вставить непосредственно в сам радиатор, после чего произвести монтаж батареи на место. После монтажа не забудь закрутить пробку.
После всех этих нехитрых действий удлинитель потока будет служить вам на радость и согревать ваш дом.
Не забывайте о том, что удлинитель есть возможность вмонтировать только в биметаллический радиатор. Ни в коем случае не пытайтесь повторить этот опыт с чугунной батареей, потому что металлы будут окислять и разрушать друг друга.
Регулирующие устройства
Как правило, к этому виду фурнитур относится байпас и удлинитель потока. Их основная задача – это направление теплоносителя по максимально эффективному для нагрева радиатора пути.
Когда байпас монтируется вместе с шаровыми кранами, это позволяет не только увеличивать или сокращать поток теплоносителя, но и вовсе перекрывать его в случае аварии или для экономии энергоресурсов. Его устанавливают до радиатора, а между ними монтируются запорные краны, которые находятся как на входе, так и на выходе из системы.
Установив еще один кран на самом байпасе, можно значительно увеличить КПД биметаллического радиатора.
