Самодельные твердотельные реле — схема и устройство

Где купить твердотельные реле

Если вы живете в крупном городе, то лучше конечно поехать в ближайший магазин — и через час реле можно устанавливать. Но, например, у меня в Таганроге такие реле — только под заказ, и купить их можно только через фирмы в Ростове.

Другой вариант — заказать через АлиЭкспресс. Цены примерно те же, но минус в том, что доставка может быть более месяца.

Вот, наискал для примера несколько ссылок, какие реле и почём можно купить:

DC/AC, 1 фаза, 40А. Fotek SSR-40DA

AC/AC, 1 фаза, 40А. SSR-40AA-H. Можно коммутировать 220В-220В переменки.

DC/AC, 3 фазы, 40А. 40DA TSR-40DA-H. (Платная доставка, в других пунктах доставка входит в цену сразу). Превосходный вариант для удаленной коммутации нагрузки 380В. По двужильному кабелю подаем питание 4…32 Вольта постоянного тока, а на удалении стоит этот девайс и включает наш двигатель или ТЭН.

AC/AC, 3 фазы, 25А. SSR3-A4825HK 25A AC-AC. Можно без проблем включать трехфазный двигатель мощностью до 3 кВт или ТЭН мощностью до 5 кВт. Внимательно подходите к вопросу защиты! В случае с двигателем реле надо защищать трехполюсным автоматом 6 или 10А с характеристикой С или D, при этом двигатель защищать тепловым реле, с уставкой соответственно току двигателя. С ТЭНом — свободы немного больше, поскольку пусковых токов нет. Автомат — до 16А, хар-ка В или С.

Драйвер полевого транзистора

Если всё же требуется подключать нагрузку к n-канальному транзистору
между стоком и землёй, то решение есть. Можно использовать готовую
микросхему — драйвер верхнего плеча. Верхнего — потому что транзистор
сверху.

Выпускаются и драйверы сразу верхнего и нижнего плеч (например,
IR2151) для построения двухтактной схемы, но для простого включения
нагрузки это не требуется. Это нужно, если нагрузку нельзя оставлять
«висеть в воздухе», а требуется обязательно подтягивать к земле.

Рассмотрим схему драйвера верхнего плеча на примере IR2117.

Схема не сильно сложная, а использование драйвера позволяет наиболее
эффективно использовать транзистор.

Основные виды реле и их назначение

Производители настраивают современные коммутационные устройства таким образом, чтобы срабатывание происходило только при определенных условиях, например, при увеличении силы тока, поступающего на входные клеммы КУ. Ниже мы вкратце рассмотрим основные виды соленоидов и их назначение.

Электромагнитные реле

Электромагнитное реле – это электромеханическое коммутационное устройство, принцип действия которого основан на воздействии магнитного поля, созданного током в статичной обмотке, на якорь. Этот вид КУ разделяется собственно на электромагнитные (нейтральные) устройства, которые реагируют лишь на значение тока, подаваемого на обмотку, и поляризованные, работа которых зависит как от токовой величины, так и от полярности.

Принцип работы электромагнитного соленоида

Используемые в промышленном оборудовании электромагнитные реле находятся на промежуточной позиции между сильноточными устройствами (магнитными пускателями, контакторами и т.д.) и слаботочным оборудованием. Наиболее часто данный вид реле применяется в цепях управления.

Реле переменного тока

Срабатывание этого вида реле, как видно из названия, происходит при подаче на обмотку переменного тока определенной частоты. Данное коммутирующее устройство для переменного тока с контролем перехода фазы через ноль или без такового, представляет собой блок из тиристоров, выпрямительных диодов и управляющих схем. Реле переменного тока могут быть выполнены в виде модулей на основе трансформаторной или оптической развязки. Данные КУ применяются в сетях переменного тока с максимальным напряжением 1,6 кВ и средним током нагрузки до 320 A.

Промежуточное реле 220 В

Иногда работа электросети и приборов не возможна без использования промежуточного реле на 220 В. Обычно КУ данного типа применяется, если необходимо разомкнуть или разомкнуть разнонаправленные контакты цепи. К примеру, если используется осветительный прибор с датчиком движения, то один проводник присоединяется к сенсору, а другой подводит электроэнергию к светильнику.

Реле переменного тока широко применяются в промышленном оборудовании и бытовой технике

Работает это таким образом:

1. подача тока на первое коммутационное устройство;
2. от контактов первого КУ ток поступает на следующее реле, которое имеет более высокие характеристики, чем у предыдущего и способно выдерживать токи с высокими значениями.

С каждым годом реле становятся эффективней и компактней

Функции малогабаритного реле переменного тока с напряжением 220 В весьма разнообразны и широко используются в качестве вспомогательного устройства в самых различных областях. Данный вид КУ применяется в тех случаях, когда основное реле не справляется со своей задачей или же при большом количестве управляемых сетей которые уже не в состоянии обслужить головное устройство.

Промежуточное коммутационное устройство применяется в промышленном и медицинском оборудовании, транспорте, холодильном оборудовании, телевизорах и прочей бытовой технике.

Реле постоянного тока

Реле постоянного тока делятся на нейтральные и поляризованные. Отличие между ними состоит в том, что поляризованные КУ постоянного тока чувствительны к полярности подаваемого напряжения. Якорь коммутационного устройства меняет направление движения в зависимости от полюсов питания. Нейтральные электромагнитные реле постоянного тока не зависят от полярности напряжения.

Электромагнитные КУ постоянного тока в основном используют, когда нет возможности подключения к электрической сети переменного тока.

Четырехконтактное автомобильное реле

К недостаткам соленоидов постоянного тока относят необходимость использования блока питания и более высокую стоимость в сравнении с КУ переменного тока.

Данное видео демонстрирует схему подключения и объясняет принцип работы 4 контактного реле:

Watch this video on YouTube

Электронное реле

Электронное реле управления в схеме прибора

Разобравшись с тем, что такое токовое реле, рассмотрим электронный тип этого устройства. Конструкция и принцип действия электронных реле практически те же, что и в электромеханических КУ. Однако, для выполнения необходимых функций в электронном устройстве используется полупроводниковый диод. В современных транспортных средствах большинство функций реле и переключателей выполняют электронные релейные блоки управления и на данный момент невозможно полностью от них отказаться. Так, например, блок электронных реле позволяет контролировать расход энергии, величину напряжения на клеммах аккумуляторных батарей, управлять системой освещения и т.д.

Виды твердотельных реле

По нагрузке

Конкретный тип прибора определяется разновидностью используемой нагрузки. По этому параметру реле делятся на однофазные и трёхфазные:

• Однофазные работают с током от 10 до 120 А, либо от 100 до 500 А. Регулирование фазы происходит за счёт аналогового сигнала и элемента сопротивления.
• Трёхфазные приборы осуществляют соединение на всех трёх участках сразу. Их рабочий диапазон также составляет от 10 до 120 А. Существуют отдельные вариации приборов, работающих по принципу реверса и осуществляющих бесконтактную коммутацию.

По конструкции

По разновидности конструкции твердотельные реле могут быть:

• Стандартные. Закрепляются на переходные планки;
• Предназначенные для установки на металлический профиль (DIN-рейки).

По типу управления

По типу управления и характеристикам используемого напряжения приборы делятся на:

Устройства постоянного тока. Работают под действием стабильного электричества. Параметры мощности – от 3 до 32 Вт. Для данного типа характерны большие удельные показатели, наличие светодиодных индикаторов, высокий параметр надёжности. Практически для всех наименований приборов оптимальной рабочей температурой являются цифры от -30 до +70°C.

Устройства с мануальным управлением. В них вы можете сами выбрать оптимальный тип действия. Подобная функция реализована за счёт использования переменных резисторов.

По методу коммутации

Исходя из метода коммутации, приборы подразделяются на:

Осуществляющие переход через 0. Способны регулировать нагрузки емкостные, редуктивные, а также низкие индукции. При подаче сигнала управления, напряжение на выходе возникает в момент достижения напряжением линейным нулевой отметки.

Вследствие чего наблюдается снижение стартового показателя тока, устраняются сторонние помехи и повышается длительность использования коммутируемых параметров. Этот подвид реле не способен осуществлять коммутацию высоких индукций, для условных трансформаторов, работающих в режиме ХХ, он недопустим к применению.

С моментальной (случайной) активацией. Эти устройства идут в ход, если нам требуется очень быстрое включение. Напряжение на выходе появляется вместе с пуском сигнала управления. Задержка активации, как правило, составляет не больше 1 мс. Большой минус таких приборов – импульсные погрешности, а также изначальные броски тока, наблюдаемые при изменении параметров.

Сферы применения

Твердотельное реле 12в

SSR не заменит полностью электромагнитный аналог, но во многих областях превосходит его в применении.

Сфера применения достаточно обширная. Его устанавливают в том оборудования, где нужно надежное и длительное использование системы.

• Для поддержания постоянной температуры в технологическом процессе.
• Регулятор мощности тока.
• При замене пyскателя реверсивного типа.
• Электрический двигатель.
• Датчик движения.
• Датчик освещения.
• Диммер (выключатель с регулировкой яркости лампы).
• Производственные станки.
• Регулятор температуры камеры.

Далеко не весь список использования.

Принцип работы твердотельного реле

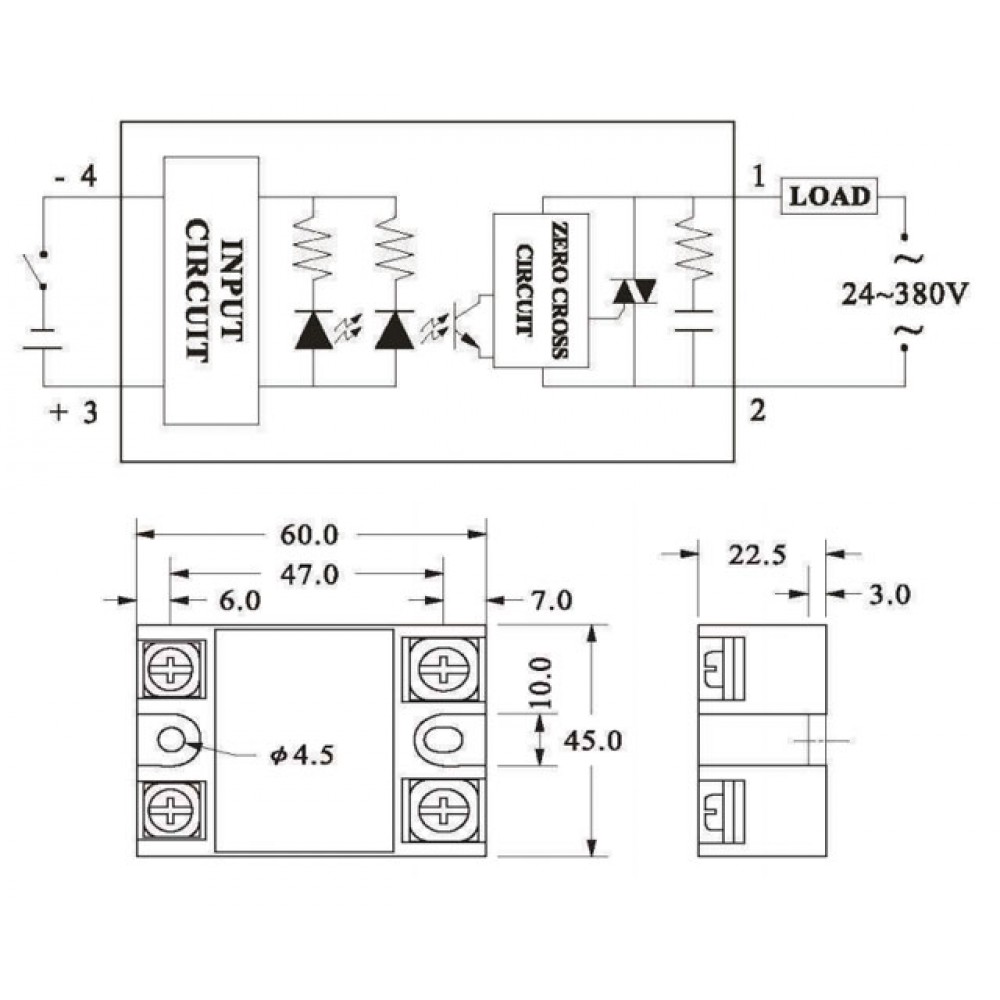

Рис. №3. Схема работы с использованием твердотельного реле. В положении выключено, когда на входе наблюдается 0 В, твердотельное реле не дает пройти току через нагрузку. В положение включено, на входе есть напряжение, ток идет через нагрузку.

Основные элементы регулируемой входной цепи переменного напряжения.

1. Регулятор тока служит для поддержки неизменного значения тока.
2. Двухполупериодный мост и конденсаторы на входе в устройство служат для преобразования сигнала переменного тока в постоянный.
3. Встроенный оптрон оптической развязки, на него подается питающее напряжение и через него протекает входной ток.
4. Тригерная цепь служит для управления эмиссией света встроенного оптрона, в случае прекращения подачи входного сигнала ток прекратит свое протекание через выход.
5. Резисторы, расположенные в схеме последовательно.

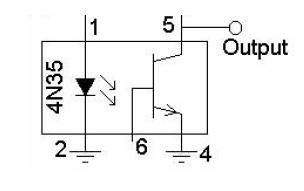

В твердотельных реле используется два распространенных типа оптических развязок – семистор и транзистор.

Симистор обладает следующими преимуществами: включение в состав развязки тригерной цепи и ее защищенность от помех. К недостаткам следует отнести дороговизну и необходимость больших величин тока на входе в устройство, необходимого для переключения выхода.

Рис. №4.  Схема реле с семистором.

Тиристор  — не нуждается в наличии большого значения тока для переключения выхода. Недостаток – нахождение триггерной цепи вне развязки, а значит большее число элементов и слабая защита от помех.

Рис. №5. Схема реле с тиристором.

Рис. №6. Внешний вид и расположение элементов в конструкции твердотельного реле с транзисторным управлением.

Принцип работы твердотельного реле типа SCR полупериодного управления

При прохождении тока через реле исключительно в одном направлении величина мощности снижается почти на 50%. Для предотвращения этого явления используют  два параллельно подключенных  SCR, расположенные на выходе (катод соединяется анодом другого).

Рис. №7. Схема принципа работы полупериодного управления SCR

Типы коммутирования твердотельных реле

1. Управление коммутационными действиями при переходе тока через ноль.

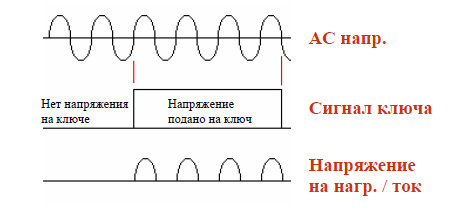

Рис. №8. Коммутация реле при переходе тока через ноль.

Используется для резистивной нагрузки в системах управления и контролирования нагревательных устройств. Использование в слабоиндуктивных и емкостных нагрузках.

1. Фазовое управление твердотельным реле

Рис.№9. Схема фазного управления.

Основные показатели для выбора твердотельных реле

• Ток: нагрузки, пусковой, номинальный.
• Тип нагрузки: индуктивность, емкость или резистивная нагрузка.
• Тип напряжения цепи: переменное или постоянное.
• Тип сигнала управления.

Рекомендации по подбору реле и эксплуатационные нюансы

Токовая нагрузка и ее характер служат главным фактором, определяющим выбор. Реле выбирается с запасом по току, в который входит учет пускового тока (он должен выдержать 10-кратное превышение тока и перегруз на 10 мс). При работе с обогревателем номинальный ток превышает номинальный ток нагрузки не менее чем на 40%. При работе с электродвигателем запас по току рекомендован быть больше номинала не менее чем в 10 раз.

Ориентировочные примеры выбора реле при превышении тока

1. Нагрузка активной мощности, например, ТЭН – запас 30-40%.
2. Электродвигатель асинхронного типа, 10 кратный запас по току.
3. Освещение с лампами накаливания – 12 кратный запас.
4. Электромагнитные реле, катушки – от 4 до 10 кратного запаса.

Рис. №10. Примеры выбора реле при активной нагрузке по току.

Такой электронный компонент электрических цепей как твердотельное реле становиться обязательным интерфейсом в современных схемах и обеспечивает надежную электрическую изоляцию между всеми задействованными электроцепями.

Пишите комментарии,дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Как сделать ТТР своими руками?

Учитывая конструкционную особенность прибора (монолит), схема собирается не на текстолитовой плате, как это принято, а навесным монтажом.

Схемотехнических решений в этом направлении можно отыскать множество. Конкретный вариант зависит от требуемой коммутируемой мощности и прочих параметров.

Электронные компоненты для сборки схемы

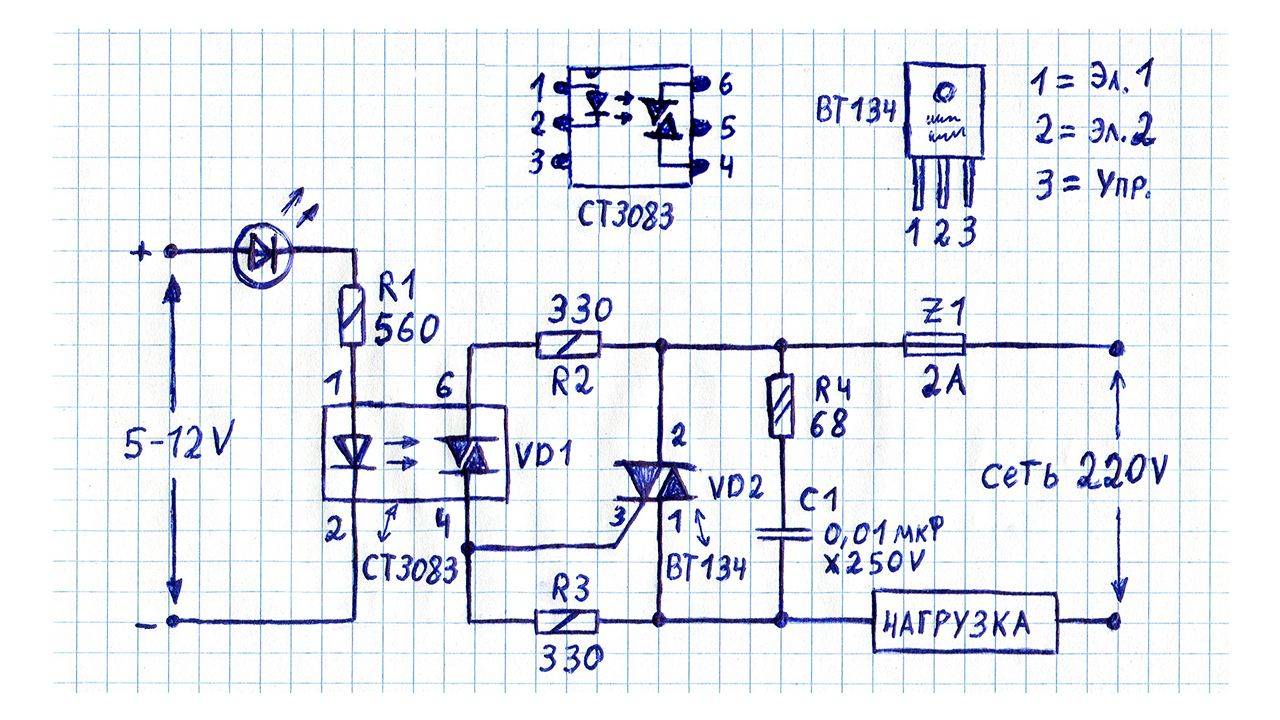

Перечень элементов простой схемы для практического освоения и построения твердотельного реле своими руками следующий:

1. Оптопара типа МОС3083.
2. Симистор типа ВТ139-800.
3. Транзистор серии КТ209.
4. Резисторы, стабилитрон, светодиод.

Все указанные электронные компоненты спаиваются навесным монтажом согласно следующей схеме:

Благодаря использованию оптопары МОС3083 в схеме формирования сигнала управления величина входного напряжения может изменяться от 5 до 24 вольт.

А за счёт цепочки, состоящей из стабилитрона и ограничительного резистора, снижен до минимально возможного ток, проходящий через контрольный светодиод. Такое решение обеспечивает долгий срок службы контрольного светодиода.

Проверка собранной схемы на работоспособность

Собранную схему нужно проверить на работоспособность. Подключать при этом напряжение нагрузки 220 вольт в цепь коммутации через симистор необязательно. Достаточно подключить параллельно линии коммутации симистора измерительный прибор – тестер.

Режим измерений тестера нужно выставить на «мОм» и подать питание (5-24В) на схему генерации напряжения управления. Если всё работает правильно, тестер должен показать разницу сопротивлений от «мОм» до «кОм».

Устройство монолитного корпуса

Под основание корпуса будущего твердотельного реле потребуется пластина из алюминия толщиной 3-5 мм. Размеры пластины некритичны, но должны соответствовать условиям эффективного отвода тепла от симистора при нагреве этого электронного элемента.

Поверхность алюминиевой пластины должна быть ровной. Дополнительно необходимо обработать обе стороны – зачистить мелкой шкуркой, отполировать.

На следующем этапе подготовленная пластина оснащается «опалубкой» – по периметру приклеивается бордюр из плотного картона или пластика. Должен получиться своеобразный короб, который в дальнейшем будет залит эпоксидной смолой.

Внутрь созданного короба помещается собранная «навесом» электронная схема твердотельного реле. На поверхность алюминиевой пластины укладывается только симистор.

Никакие другие детали и проводники схемы не должны касаться алюминиевой подложки. Симистор прикладывается к алюминию той частью корпуса, которая рассчитана под установку на радиатор.

Следует использовать теплопроводящую пасту на площади соприкосновения корпуса симистора и алюминиевой подложки. Некоторые марки симисторов с неизолированным анодом обязательно требуется ставить через слюдяную прокладку.

Симистор нужно плотно прижать к основанию каким-то грузом и залить по периметру эпоксидным клеем либо закрепить каким-то образом без нарушения глади обратной стороны подложки (например, заклёпкой).

Приготовление компаунда и заливка корпуса

Под изготовление твёрдого тела электронного устройства потребуется изготовить компаундную смесь. Состав смеси компаунда делается на основе двух компонентов:

1. Эпоксидная смола без отвердителя.
2. Порошок алебастра.

Благодаря добавлению алебастра мастер решает сразу две задачи – получает исчерпывающий объём заливного компаунда при номинальном расходе эпоксидной смолы и создаёт заливку оптимальной консистенции.

Смесь нужно тщательно перемешать, после чего можно добавить отвердитель и вновь тщательно перемешать. Далее аккуратно заливают «навесной» монтаж внутри картонного короба созданным компаундом.

Заливку делают до верхнего уровня, оставив на поверхности лишь часть головки контрольного светодиода. Первоначально поверхность компаунда может выглядеть не совсем гладкой, но спустя некоторое время картинка изменится. Останется только дождаться полного застывания литья.

По сути, применить можно любые подходящие для литья растворы. Главный критерий – состав заливки не должен быть электропроводящим, плюс должна формироваться хорошая степень жёсткости литья после застывания. Литой корпус твердотельного реле является своего рода защитой электронной схемы от случайных физических повреждений.

Наличие на складе:

Твердотельное реле постоянного тока. Модель SR-D3825. Производство «CAHO» Тайвань. Рабочее напряжение 24-380V AC Управляющее напряжение 3-32V DC Рабочий ток 25А
Твердотельное реле постоянного тока. Модель SR-D3840. Производство «CAHO» Тайвань. Рабочее напряжение 24-380V AC Управляющее напряжение 3-32V DC Рабочий ток 40А
Твердотельное реле постоянного тока. Модель SR-D3860. Производство «CAHO» Тайвань. Рабочее напряжение 24-380V AC Управляющее напряжение 3-32V DC Рабочий ток 60А	Нет в наличии
Твердотельное реле переменного тока. Модель SR-A3825. Производство «CAНO» Тайвань. Рабочее напряжение 24-380V AC Управляющее напряжение 90-250V АC Рабочий ток 25А
Твердотельное реле переменного тока. Модель SR-A3840. Производство «CAНO» Тайвань. Рабочее напряжение 24-380V AC Управляющее напряжение 90-250V АC Рабочий ток 40А	Нет в наличии
Твердотельное реле постоянного/переменного тока. Модель SR-U2425. Производство «CAНO» Тайвань. Рабочее напряжение 250V AC Управляющее напряжение 3-32V АC/DC Рабочий ток 25А
Твердотельное реле постоянного/переменного тока. Модель SR-U2440. Производство «CAНO» Тайвань. Рабочее напряжение 250V AC Управляющее напряжение 3-32V АC/DC Рабочий ток 40А
Твердотельное реле переменного тока. Модель SR-A4840. Производство «CAHO» Тайвань. Рабочее напряжение 480V AC Управляющее напряжение 90-480V АC Рабочий ток 40А

Предлагаемая серия позволяет радиолюбителю составлять простой и надежный оптоэлектрон. Преимущества Optorel очевидны.

Это небольшой управляющий ток, отсутствие подавления электромагнитных помех, высокое напряжение изоляции, широкая рабочая температура. Кроме того, небольшие размеры и большая надежность (время между ошибками) очень подходят в различных приложениях.

Технические характеристики.

Управляющее напряжение: 5 — 15 В.

Управляющий ток: 10 мА.

Ток нагрузки, не более: 10 A.

Напряжение переключения: 220 В.

Размеры печатной платы: 52×38 мм.

Описание работы.

Принцип полупроводникового реле заключается в следующем: входной сигнал (управляющий ток) подается через диод D1 на светодиод.

Излучение, пройдя определенное расстояние в корпусе реле (МОС3041), попадает в фотодиодную решетку (фотоэлектрический генератор).

Рекомендации по выбору и особенности эксплуатации:

Способы коммутации твердотельных реле:

1. Управление с коммутаций при переходе тока через ноль

Преимущество этого метода коммутации заключается в отсутствии помех создающихся при включении. Недостатками являются прерывание выходного сигнала и невозможность использования на высокоиндуктивные нагрузки. Основное применение данного вида коммутации подходит для резистивной нагрузки (системы контроля и управления нагревом).

Также применяют на емкостные и слабоиндуктивные нагрузки.

2. Фазовое управление

Преимущество фазового метода регулирования заключается в непрерывности и плавности регулирования. Этот метод позволяет регулировать величину напряжения на выходе путем изменения формы (регулятор мощности). Недостатком является наличие помех при переключении. Применяется для резистивных (системы управления нагревом), переменных резистивных (инфракрасные излучатели), индуктивных нагрузок (транcформаторы) и управление освещением (лампы накаливания).

Ток и характер нагрузки

Одним из важнейших параметров для выбора ТР является ток нагрузки. Для надежной и длительной эксплуатации необходимо выбирать реле с запасом по току, но при этом надо учитывать и пусковые токи, т.к. ТР способно выдерживать 10-ти кратную перегрузку по току только в течение короткого времени (10мс). Так при работе на активную нагрузку (нагреватель) номинальный ток должен быть на 30-40% больше номинального тока нагрузки, а при работе на индуктивную нагрузку (электродвигатель) необходимо учитывать пусковой ток, и запас по току должен быть увеличен в 6-10 раз.

Примеры запаса по току для различных типов нагрузки:

• активная нагрузка (ТЭНы) – запас 30-40%
• асинхронные электродвигатели – 6…10 кратный запас по току
• лампы накаливания – 8…12 кратный запас по току
• катушки электромагнитных реле – 4…10 кратный запас по току

Расчет тока реле при активной нагрузке:

Еще одним немаловажным фактором для надежной работы твердотельных реле является его рабочая температура.

При работе SSR из-за потерь на силовых элементах выделяется большое количество тепла, которое необходимо отводить с помощью радиаторов охлаждения. Заявленный номинальный ток реле способны коммутировать при его температуре не более 40°С.

Характеристики нагрузок реле по пусковым токам

Когда осуществляется подключение твердотельного реле к нагрузке, нужно знать характеристики последней:

• нагрузки активного характера (ТЭНовые нагреватели) создают незначительные токовые скачки, их можно нивелировать, применяя ТТР, где происходит включение в ноль;
• осветительные приборы накаливания и лампы галогенного типа, где от 7 до 12 раз сквозь них проходит больший ток, чем номинальный;
• лампы флуоресцентные на время до 10 секунд дают пульсации тока выше номинального в 5 раз, а то и на порядок;
• лампы ртутные на время до пяти минут могут перегружать цепь токами, завышенными в 3 раза;
• реле электромагнитные переменного электричества на время до двух периодов претерпевают скачки в 3-10 раз;
• ток в катушках соленоида на 1-2 порядка превышает номинал за десятую долю секунды;
• двигатели электрические за половину секунды дают прирост тока до 10 раз;
• приборы высокоиндуктивного характера с сердечниками насыщения (трансформаторы, когда они работают вхолостую), включены в фазе ноля по напряжению, ток достигает скачков, до 20, а то и до 40 раз превышающих номинал за время в 0.05-0.20 секунды;
• когда включены нагрузки емкостного характера в фазе около 90 градусов, ток превышает номинальный в 20-40 раз за время до 10 миллисекунд.
