Использование вентиляционных турбодефлекторов

Как сделать дефлектор ЦАГИ на трубу дымохода своими руками

Процесс разработки и сборки дефлектора на вытяжную трубу состоит из четырех этапов: чертеж, создание заготовок, сборка, установка конструкции и ее закрепление непосредственно на дымоходе.

Необходимые инструменты

Вам обязательно потребуется:

• лист плотной бумаги для чертежа и макета;
• маркер для разметки;
• заклепочник для соединения элементов конструкции;
• ножницы по металлу для вырезания деталей;
• дрель;
• молоток.

Не забываем про нужный инструмент, перед монтажом дефлектора

Разработка чертежа модели дефлектора ЦАГИ

Существует алгоритм того, как сделать дефлектор на трубу дымохода своими руками. Первый этап рекомендуется выполнять на бумаге. Сначала надо рассчитать размеры диаметра патрубка и верхнего колпака конструкции, а также вычислить высоту отражателя.

Для этого применяются специальные формулы:

• диаметр верхней части дефлектора — 1.25d;
• диаметр наружного кольца — 2d;
• высота конструкции — 2d+d/2;
• высота кольца – 1,2d;
• диаметр колпака — 1,7d;
• расстояние от основания до кромки наружного кожуха — d/2.

Где d – это диаметр дымовой трубы.

Облегчить задачу поможет таблица, в которой содержатся готовые расчеты для стандартных размеров металлических труб.

Диаметр печной трубы, см	Диаметр внешнего кожуха, см	Высота внешнего кожуха, см	Диаметр выходного отверстия диффузора, см	Диаметр колпака, см	Высота установки внешнего кожуха, см
100	20.0	12.0	12.5	17.0…19.0	5.0
125	25.0	15.0	15.7	21.2…23.8	6.3
160	32.0	19.2	20.0	27.2…30.4	8.0
20.0	40.0	24.0	25.0	34.0…38.0	10.0
25.0	50.0	30.0	31.3	42.5…47.5	12.5
31.5	63.0	37.8	39.4	53.6–59.9	15.8

Если дымоход имеет нестандартную ширину, то все расчеты придется выполнять самостоятельно. Но, зная формулы, легко измерить диаметр трубы и определить все необходимые показатели, чтобы использовать их при составлении чертежей.

Когда лекала сделаны, рекомендуется сначала собрать бумажный прототип будущего отражателя. Даже если вы опытный мастер и уверены, что сконструируете дефлектор на печной дымоход своими руками без проблем, не стоит пропускать этот этап, так как именно он поможет вам выявить возможные ошибки и недоработку, и подкорректировать расчеты или чертеж. Только после создания правильного бумажного макета, который подтвердит, что схема дефлектора получилась точной, можно переходить к следующему этапу.

Пошаговая инструкция

Существует порядок работ, который надо соблюдать, иначе у вас не получится соединить отдельные части дефлектора для дымохода самостоятельно своими руками.

Порядок действий следующий:

1. Используя бумажные заготовки, перенесите шаблон на поверхность металла, из которого планируете делать отражатель. Аккуратно обведите контуры бумажных деталей. Использовать для этой цели можно перманентный маркер, специальный мел и даже простой карандаш.
2. С помощью ножниц по металлу вырежьте заготовки необходимых деталей конструкции.
3. По всему контуру на срезах металл надо подогнуть на 5 мм и тщательно пройтись молотком.
4. Заготовку сверните в форме цилиндра, просверлите дырочки для крепежей, чтобы можно было соединить конструкцию заклепками. Допускается использование сварки, но не дуговой. Нужно соблюдать аккуратность, чтобы не прожечь металл. Расстояние между основными точками креплений выбирайте от 2 до 6 см, оно варьируется с учетом размера готовой конструкции. Аналогично сворачивается и скрепляется внешний цилиндр.
5. Загибая и соединяя края, сделайте остальные детали: зонт и защитный колпак в виде конуса.
6. Из листа оцинковки надо вырезать крепежные элементы – 3–4 полоски: ширина 6 см, длина — до 20 см. По всему периметру подогните с обеих сторон и пройдитесь по ним молотком. Изнутри зонта надо просверлить крепежные отверстия, отступив от кромки на 5 см. Достаточно будет 3 точек. После этого металлические полоски закрепите на колпаке заклепками. Затем их надо согнуть под углом 90 градусов.
7. Соедините диффузор и конус, используя заклепки, с входным патрубком. Сделав дефлектор для круглой трубы своими руками, можете приступать к его установке.

Аналогичным методом можно создать и дефлектор дымохода волпер. Его конструкция очень похожа на модель ЦАГИ, но в верхней части имеются некоторые различия. Их тоже делают из нержавейки, оцинковки или меди.

https://youtube.com/watch?v=s2nDMIuV9AQ

Разновидности дымоходных дефлекторов

Современные дефлекторы для дымоотводов представлены множеством различных конструкций, самыми востребованными из них являются:

• ЦАГИ.
• Дефлектор Григоровича.
• Волпер.
• Н-образный.
• Флюгер.
• Тарельчатый.
• Вращающийся.
• Искрогаситель.

ЦАГИ

Универсальный вариант дефлекторов, разработанный Центральным Аэрогидродинамическим институтом. Конструктивными элементами устройства являются патрубок, зафиксированный на дымоходе, диффузор, кольцо и зонт.

К основному преимуществу ЦАГИ относится удобное расположение зонта, когда теплые воздушные массы выводятся через вентиляционный канал, что приводит к увеличению тяги. ЦАГИ используется для защиты системы вентиляции и дымоотвода.

Подобная конструкция эффективно рассекает поступающий воздушный поток для быстрого выведения дыма из трубы. При этом зонт располагается внутри цилиндра, поэтому обеспечивает максимальную защиту от негативного воздействия осадков.

Существенным недостатком конструкции является сложность производства, поэтому собрать дефлектор ЦАГИ в домашних условиях достаточно затруднительно.

Дефлектор Григоровича

Самый доступный вариант устройства, который можно изготовить самостоятельно из подручных материалов. Конструкция состоит из верхнего цилиндра, нижнего цилиндра с патрубками, конуса и кронштейнов для монтажа.

Дефлектор Вольперта – Григоровича успешно используется для защиты вытяжки и дымохода. Главным преимуществом устройства является простота конструкции, а недостатком – высокое расположение зонта по отношению к диффузору, что приводит к задуванию дыма по бокам.

В целом подобное приспособление недостаточно эффективно увеличивает тягу, но препятствует проникновению атмосферных осадков в трубу.

Круглый Волпер

Подобное устройство практически идентично дефлектору ЦАГИ, но с единственным отличием – имеется козырек для защиты от осадков и загрязнений, расположенный над диффузором.

Устройство Н-образной конструкции

Н-образный дефлектор предусматривает использование трубных отрезков, поэтому способен выдерживать предельные ветровые нагрузки. Основные элементы конструкции монтируются буквой Н, исключая попадание атмосферных осадков и загрязнений в трубу благодаря горизонтальному патрубку.

Боковые вертикальные элементы способствуют повышению внутренней тяги, что приводит к одновременному выведению дыма в разных направлениях.

Флюгер

Еще один вариант дефлектора на дымоход, который представлен соединенными друг с другом козырьками, вращающимися по кругу. Чтобы обеспечить постоянное движение под воздействием воздушных масс, в верхней части конструкции устанавливается специальная флюгарка. Многие конструкции оснащаются небольшим стрелочным штырьком, определяющим направление ветра.

Рассекая воздушные потоки, козырьки приводят к усилению тяги в дымоотводе. Кроме того, они защищают котёл или печку от возможных загрязнений, попадающих извне.

Существенным недостатком конструкции является недолговечность подшипника, обеспечивающего движение козырьков.

Тарельчатый дефлектор

Простой и доступный вариант защиты дымоходной системы, обеспечивающий высокие показатели тяги. Основные элементы конструкции создают специальный козырек для защиты дымохода от загрязнений и осадков.

Внизу козырек оснащен колпаком, направленным в сторону трубы. Воздушные массы, попадающие в дефлектор, создают узкий и разреженный канал, что позволяет повысить внутреннюю тягу в два раза.

Вращающийся дефлектор

Подобное приспособление может вращаться за счет воздушных масс в одну сторону, поэтому в безветренную погоду он абсолютно неподвижен. При сильной наледи турбоконструкция становится бесполезной, поэтому требует подогрева или периодической очистки.

Турбодефлектор надежно защищает дымоходную систему от засорения и негативного воздействия осадков. Если в качестве теплогенератора используется газовый котел, тогда рациональным будет использование подобного дымника.

Искрогаситель

Существуют модели приспособлений для безопасного гашения искр. Обычно они представляют собой конструкции, оснащенные цилиндром и зонтом с мелкоячеистой сеткой.

Искрогаситель на дымоходе работает по следующему принципу: сетка задерживает остаточные продукты горения, которые содержатся в дыме

В результате происходит полное затухание искр, попадающих на дефлектор, особенно это важно, если дымоотводная система расположена вблизи воспламеняющихся предметов или зеленых насаждений

Единственный недостаток конструкции – вероятность снижения тяги при неправильной сборке устройства.

Из чего состоит дефлектор и какие задачи выполняет

На эффективную работу вентиляционной системы в первую очередь оказывает влияние сила ветра, его направление, а также температура воздуха. Например, летом на улице очень жарко, а из-за того, что воздух нагревается, снижается тяга и, соответственно, сокращается циркуляция воздуха. Чтобы снизить влияние подобных негативных воздействий, устанавливаются такие приборы, как дефлекторы. Использование конструкций считается обязательным при организации дымохода, потому что дефлектор – это в первую очередь прибор, нормализующий работу вентиляционной системы.

Купол, шар или другая конструкция, которая установлена на крыше и является дефлектором.На заметку! Чтобы понять, что такое дефлектор, следует обратиться к изображениям выходов вентиляционных труб. Именно купол, шар или любая другая конструкция, расположенная на крыше, – это и есть дефлектор. Главная задача прибора – обеспечение нормальной вентиляции разного рода помещений путем использования ветровых нагрузок.

По большому счету дефлектор представляет собой довольно простое устройство, которое раньше использовалось только при оборудовании дымоходов, а сейчас является венцом системы вентиляции. При этом не следует думать, что единственная роль прибора – защитная.


Колпак на дымоход: как выбрать дымник на трубу дымохода (прочитать подробнее)

По сути, дефлекторы – это аэродинамические устройства, снижающие негативное воздействие погодных факторов на работу вентиляции. Функционирование происходит по принципу эффекта Бернулли. Главная задача дефлекторов для вентиляции – обеспечение лучшей тяги внутри системы путем регулирования воздушного потока.

Именно поэтому приборы устанавливаются в самой верхней точке трубы. Увидеть приспособления можно на большинстве гаражей, которые увенчаны трубами, выходящими из подвалов или цокольных этажей. Помимо этого, дефлекторы располагаются практически повсеместно на крышах домов.

Основная задача дефлекторов – это обеспечение лучшей тяги внутри системы вентиляции.

Существующие типы дефлекторов

На сегодняшний день существует огромное количество различных конструкций таких приборов. Среди них, наиболее востребованными моделями являются:

• ЦАГИ – эффективное и простое конструктивно устройство перенаправления ветра.
• Григоровича – также очень популярная конструкция дефлектора.
• Н-образный прибор для эффективного увеличения тяги в вентиляционных и дымовых трубах.

Кроме того, часто используются различные конструкции открытых дефлекторов как на оголовках вентиляционных, так и дымовых труб.

• По форме навершия устройства.
• Вращающийся (роторный или турбинный).
• Дефлекторы-флюгеры.

Кроме такого распространенного материала как металл, эти устройства изготавливают из пластика. Дефлектор вентиляционный пластиковый менее долговечный, чем его стальной аналог, но имеет более низкую стоимость и более утонченный внешний вид.

Именно поэтому пластиковые приспособления украшают вентиляционные шахты большинства частных домов. Но у него, кроме срока службы, есть еще один серьезный недостаток. Пластик не выносит высоких температур, поэтому его использовать на дымоходах не рекомендуется.

Флюгеры – дефлекторы, обычно, устанавливают на дымовые трубы, но и для вентиляционных систем они вполне пригодны. Воздушный поток, проходя через систему козырьков и щелей в корпусе изделия, перенаправляется благодаря чему над трубой создается зона пониженного давления. Следует напомнить, что флюгер имеет такую конструкцию, которая позволяет постоянно быть повернутым этому аппарату, рабочей стороной к ветру.

Вращающийся дефлектор вентиляционный благодаря своей конструкции не только усиливает тягу в вентиляционной шахте, но и эффективно защищает его от различного мусора и насекомых. Этот прибор, как правило, имеет шарообразную форму, поэтому выделяется среди всех оригинальным дизайном.

Существует еще один оригинальный тип вентиляционного дефлектора – ротационный, или как его еще называют турбинный. Это устройство преобразует энергию воздушных потоков во вращательное движение турбины, которая закручивает воздух, по принципу торнадо, тем самым создается увеличение тяги в воздуховоде. Этот аппарат показывает прекрасные результаты даже в теплое время года, создавая тягу в системе вентиляции.

Разновидности

Многие пользователи постоянно задаются вопросом: какой дефлектор лучше на дымоход? Чтобы ответить на этот вопрос нужно изучить существующие модели и исходя из их характеристик подобрать наиболее оптимальный вариант.

Сегодня существует несколько разновидностей дефлекторов, которые обрели популярность благодаря своей практичности и надежности.

Тарельчатый Astato. Данный дефлектор — открытый, но при этом он очень эффективен. Главная его отличительная особенность заключается в том, что он способен обеспечить хорошую тягу, вне зависимости от того, в каком направлении дует ветер. Материал изготовления — оцинкованная/нержавеющая сталь.

Дефлектор для дымохода тарельчатый Astato

Дефлектор ЦАГИ. Данная модель признана одной из самых популярных и востребованных. Она выполнена в форме цилиндра. В качестве материала изготовления выступает нержавеющая или оцинкованная сталь. Тип соединения — фланцевый.

Круглый Волпер. По конструктивным особенностям эта модель напоминает предыдущую. Главной отличительной особенностью является верхняя часть устройства. Обычно изготавливают такие дефлекторы из нержавейки или меди. Чаще всего их приобретают для монтажа на дымоход бани.

Дефлектор Григоровича. Этот вид является более современным и усовершенствованным вариантом исполнения ЦАГИ. Он устанавливается в местах, где ветра в основном не очень сильные.

Н-образный. Данная модель отличается высокой прочностью и надежностью, независимо от направления движения ветра — эффективна. Выполняется Н-образный дефлектор из нержавеющей стали. Соединение осуществляется посредством врезки на патрубке устройства.

Дефлектор-флюгер. Представляет собой вращающийся корпус, сверху которого расположен флюгер. Выполняется из нержавейки или углеродистой стали.

Виды дефлекторов для дымохода

В основном дефлекторы для дымохода различаются по форме и составляющим элементам. Как видно из примеров, изготавливаются изделия обычно из нержавейки и оцинкованной стали. Модели бывают круглыми, квадратными, в виде цилиндра открытого и закрытого типа. Также разной бывает и «верхушка» устройства. В одних она имеет форму зонта, в других крышка может быть двухскатной или вальмовой, а в третьих и вовсе она плоская или с декоративными фигурными элементами.

Диаметр дефлектора на трубу дымохода может составлять 100-500 мм, ширина диффузора варьируется в пределе от 240 до 1000 мм, высота устройства 140-600 мм.

С дымоходом дефлектор соединяется при помощи кронштейнов, болтов и уплотнительной ленты. Изготавливается из стали, толщина которой составляет 0,5-1 мм. Также можно установить искрогаситель. Обычно оборудование оснащают такой детали, в случае риска возможного возгорания кровли.

Турбодефлектор своими руками

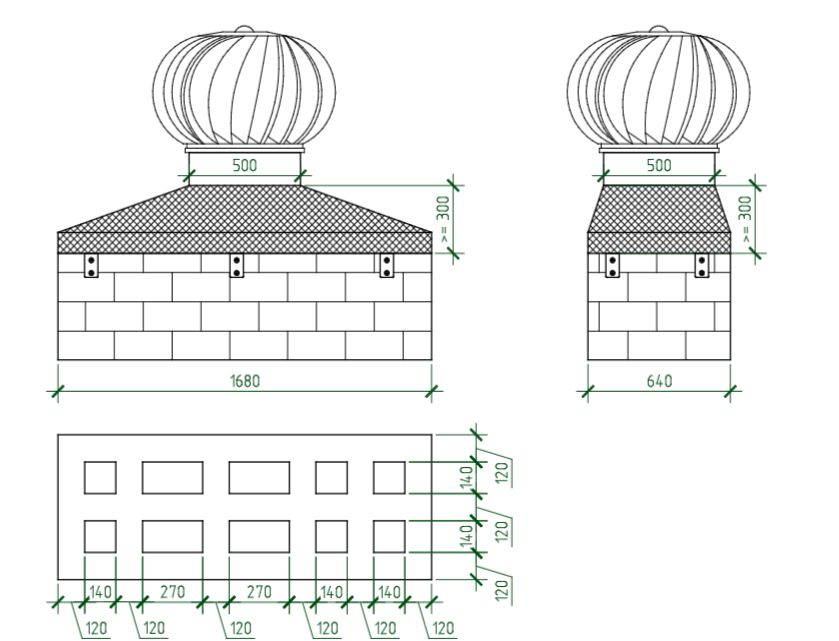

Чертежи для турбодефлектора

Есть 2 варианта самодельного турбодефлектора, который без труда конструируются собственноручно. В первом случае корпус делается из металлической емкости в форме цилиндра. Лопасти вырезаются из стенок, их нужно отогнуть наружу. На поворотной оси устанавливается корпус без применения подшипников. Основание делается из куска металлической трубы подходящего диаметра. Установка крепится к выходу вентиляции хомутом. Конструкция уступает по внешнему виду заводским моделям, поэтому ставится на хозяйственных постройках.

Второй вариант делается с использованием чертежа турбодефлектора, который переносятся на картон, детали вырезаются ножницами. На металл части переносятся с помощью готовых выкроек. Перед скреплением между собой делается примерка и подгонка. Для соединения используются саморезы, болты с гайками и металлические полосы. Диаметр кольца измеряется по месту установки, вал и втулка изготавливаются из одного металла.

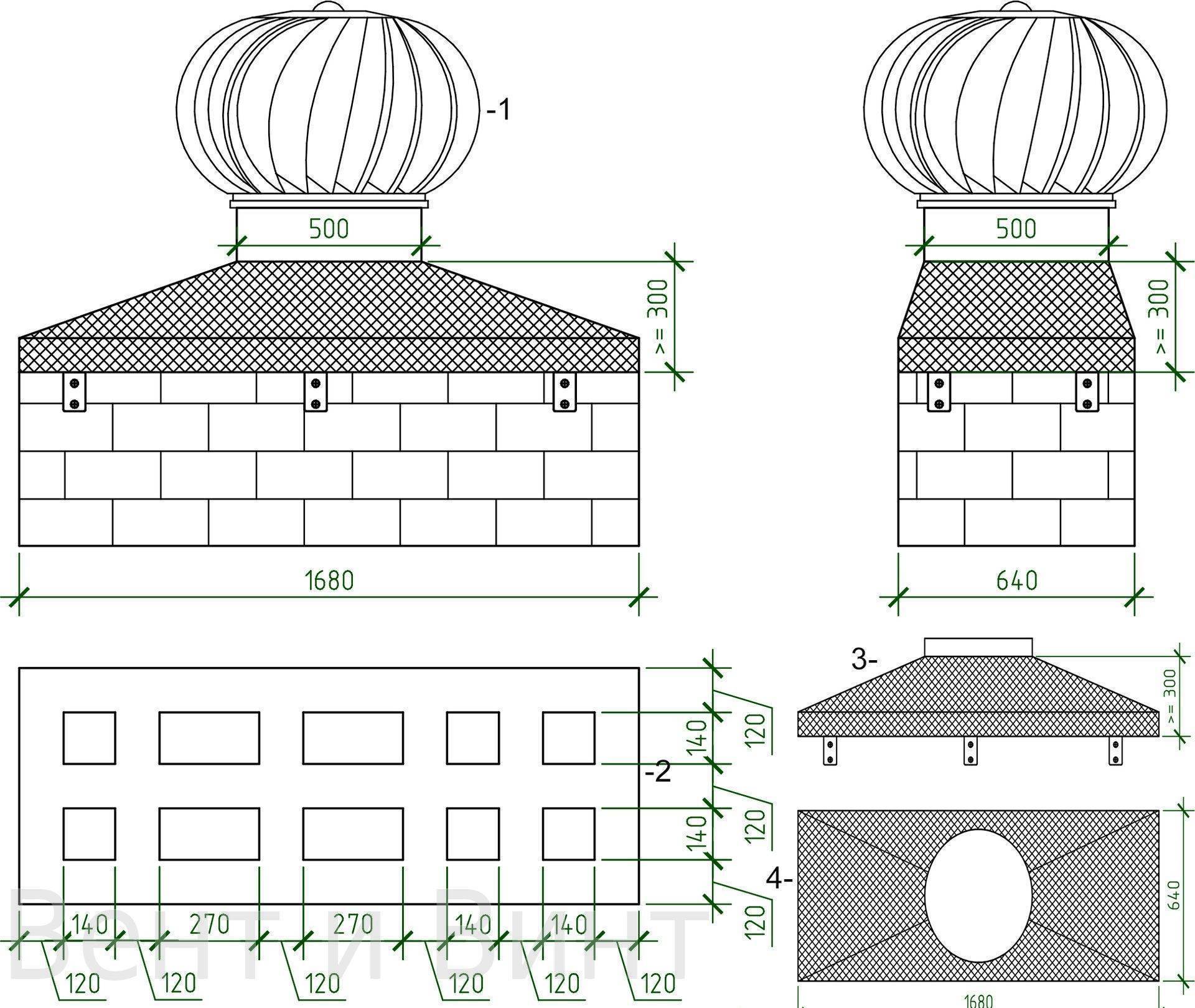

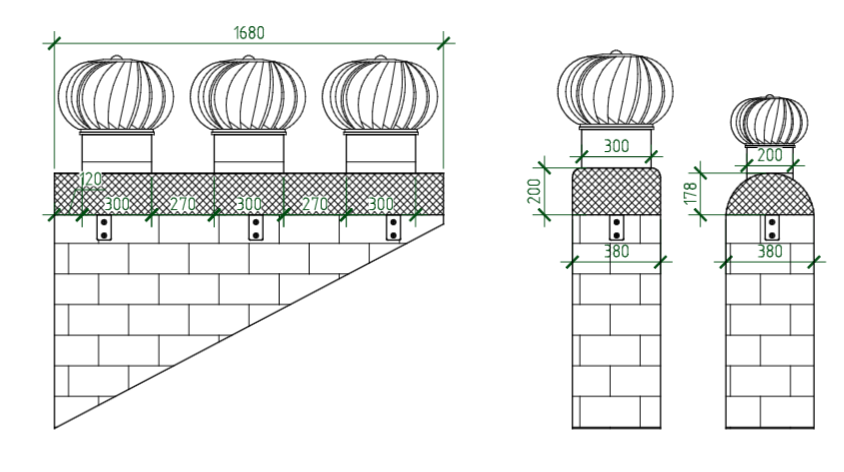

Чертежи

Вначале проводится расчет потребности, затем делаются чертежи, которые можно скачать в интернете. Чертеж имеет значение, если ограничено количество листовой стали. Так детали будут располагаться компактно и не потратится лишняя площадь. Вырезанные детали составляются в макет для проверки точности размеров.

Рассчитать потребность в устройстве можно по формуле N = V / P, где:

• N — число дефлекторов;
• V — вентилируемый объем;
• P — производительность устройства (есть в техническом паспорте).

Вентилируемый объем рассчитывается произведением объема комнаты на требуемый воздухообмен.

Инструкция по установке турбодефлектора для вентиляции

Установка турбодефлектора для вентиляции является простым процессом, который может быть выполнен собственными силами без необходимости обращаться к специалистам.

Шаг 1. Подготовка рабочей поверхности.

Перед началом установки убедитесь, что поверхность, на которой будет устанавливаться турбодефлектор, чиста и суха. Если на поверхности есть пыль, грязь или другие загрязнения, очистите их перед установкой.

Шаг 2. Определение места установки.

Выберите место на крыше, где будет установлен турбодефлектор. Оптимальным местом установки является место, наиболее высоко расположенное относительно окружающих объектов, чтобы обеспечить свободное движение воздуха.

Шаг 3. Подготовка монтажного набора.

Распакуйте монтажный набор, проверьте его наличие и целостность всех компонентов. Убедитесь, что все необходимые инструменты для монтажа (ключи, винты и т. д.) находятся в наличии.

Шаг 4. Установка основной части турбодефлектора.

• Разместите основную часть турбодефлектора на выбранном месте на крыше.
• При необходимости, используйте специальные крепления для фиксации турбодефлектора к поверхности крыши.
• Убедитесь в надежности крепления основной части турбодефлектора.

Шаг 5. Установка ротора.

• Установите ротор на основную часть турбодефлектора.
• Убедитесь, что ротор свободно вращается.

Шаг 6. Закрепление крышки.

• Положите крышку на ротор турбодефлектора и закрепите ее.
• Убедитесь, что крышка плотно прилегает к основной части турбодефлектора.

Шаг 7. Проверка и отладка установки.

• После завершения установки турбодефлектора, убедитесь, что он свободно вращается и не вызывает каких-либо шумов.
• При необходимости, проведите дополнительные корректировки или фиксацию компонентов.

Шаг 8. Проверка работы турбодефлектора.

• Оцените эффективность работы турбодефлектора, наблюдая за вентиляцией в помещении.
• Проверьте, что воздух свободно циркулирует и наличие обратных потоков воздуха минимально.

Важно помнить, что инструкция по установке может незначительно различаться в зависимости от модели и производителя турбодефлектора. Поэтому рекомендуется всегда следовать инструкции, предоставленной производителем конкретной модели

Виды и технические характеристики

Сегодня на рынке находится одновременно несколько разновидностей вентиляционных дефлекторов. И все модели рассчитаны на конкретные задачи. Так, приборы классифицируются по принципу работы:

• пассивно-активные устройства создают незначительную тягу за счет энергетически независимого устройства;
• активно-пассивные, в которых дымосос присутствует, но характеризуется незначительной мощностью, в силу чего применяется лишь в случае, если, например, полностью отсутствует  ветер или слишком сильно растоплена печка. То есть, непосредственно дефлекторная система выполняет свою работу даже во время отключения мотора;
• в активном дефлекторе находится встроенный дымосос, при этом он работает все время при сгорании топлива.

На дымоход

Чаще всего колпак дефлектора ставится на дымоход. Он монтируется для обеспечения нормальной тяги для вывода дыма. Так, устройство повышает функционирование оборудования на 25%, что позволяет увеличить прогорание горючего и снижает тепловую отдачу.

Для кондиционера

Принцип работы дефлектора дял кондиционера значительно отличается от традиционного. Эти вытяжные системы представляют собой экраны-отражатели, перераспределяющие массы воздуха, которые производит кондиционер. Так, они направляются не на людей, а в пол или в потолок, рассеиваясь и не утрачивая своего статического напора.

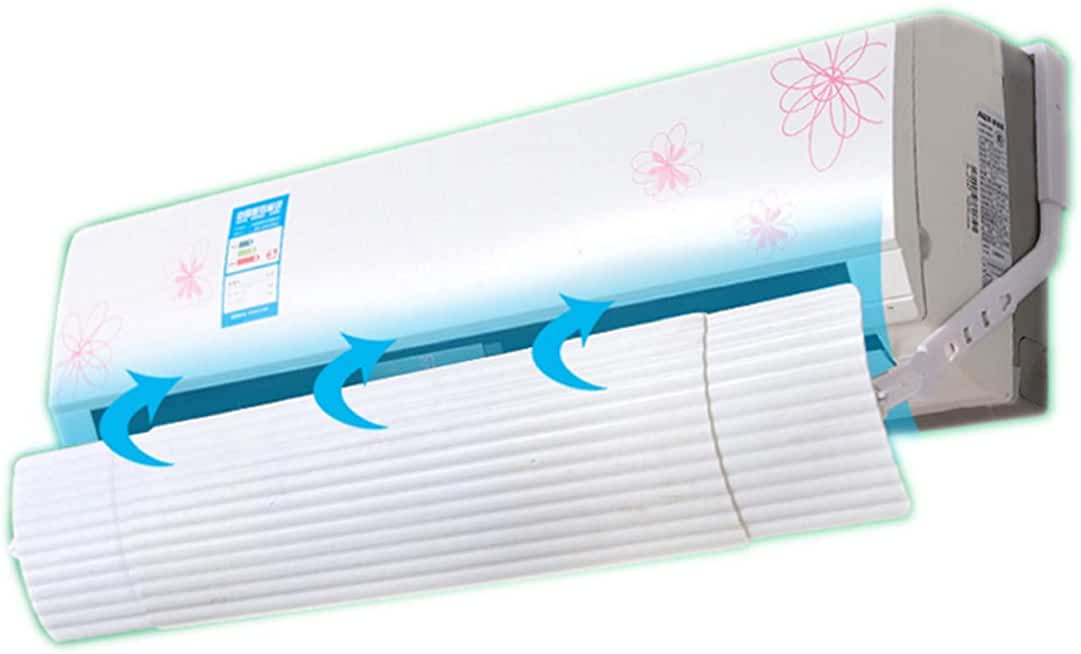

Дефлектор для кондиционеров

Ротационный активный дефлектор

Эти разновидности дефлекторов требуются для увеличения производительности естественной приточно-вытяжной конструкции в 5 раз. Но, в тоже время, это оборудование не требует подключения к электроэнергии. Ротационные модели состоят из движущейся головки, в которой находятся лопасти, установленные на основание и зафиксированные подшипниками.

Эти дефлекторы на вентиляционную трубу работают по следующему принципу:

• Ветер дует снизу в лопасти, благодаря чему происходит движение оголовка. Так воздух начинает разряжаться и тяга повышается;
• За счет подшипников головка крутится с постоянной скоростью, причем даже во время сильных порывов ветра.

Флюгер

Эти устройства дефлектора особо ценные. Особенно, если в канале вытяжки периодически появляются воздушные вихри или для местности характерны сильные ветра, постоянно изменяющие направление движения.

Для чего нужен флюгер и какой у него принцип работы:

1. Как правило, можно встретить насадку-дефлектор, которая называется «драконом». Это цилиндрический зонтик для трубной конструкции, имеющий уникальную подшипниковую систему, вращающуюся лишь в необходимую сторону. В этом случае воздушные потоки проникают в пространство между вогнутыми козырьками, изменяют вектор и перенаправляются к верху. Это позволяет создать необходимое разрежение воздуха для вытяжки, за счет чего и появляется тяга.
2. Также флюгер может играть роль «капюшона». Это круглый желоб-уловитель ветровых масс, устанавливающийся в канале воздуховодов на обратном штоке. Однако у флюгера существует недостаток: в зимнее время он может обледенеть. Потому подшипники в этой конструкции нужно все время смазывать. Именно поэтому флюгарки в основном оправдывают себя в южных регионах, в которых зимы не такие суровые.

Флюгер

Цокольные дефлекторы

Этот дефлектор вентиляционный используется для проветривания цокольных этажей и для вывода влаги. Данные приспособления применяются в конструкциях принудительной и естественной вентиляции.

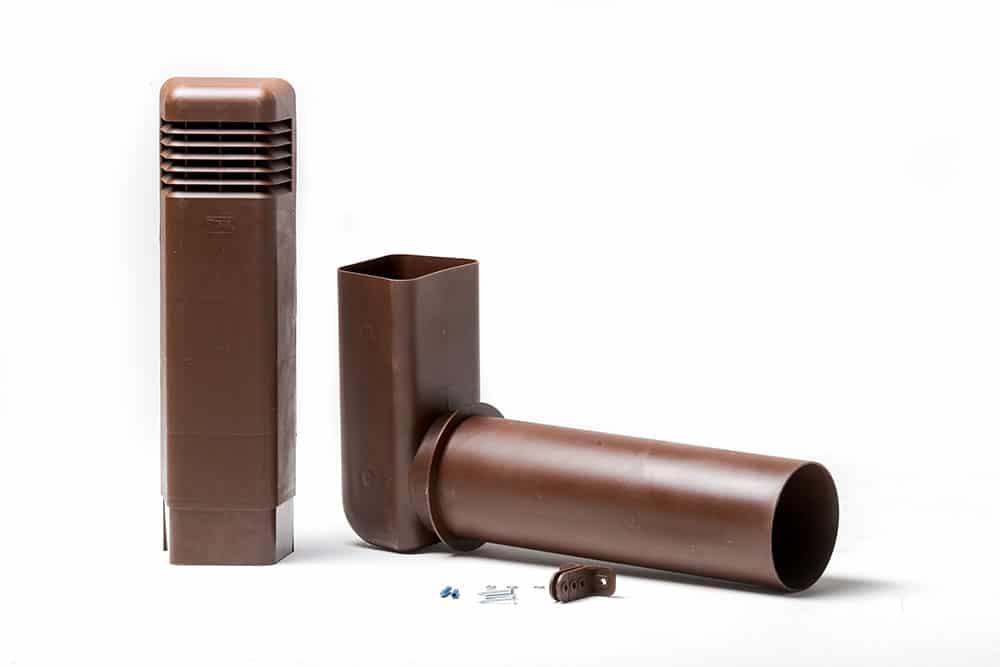

Цокольный дефлектор

Эксплуатация и техническое обслуживание

Ротационный колпак имеет вращающийся узел, требующий периодического обслуживания. Смазывайте подшипники минимум раз за сезон, чтобы крыльчатка легко приводилась в действие потоками ветра. От влаги или износа вращающийся узел способен заржаветь, заклинить. Отслужившие подшипники замените новым комплектом.

Во вращающийся шар способна попасть птица или ветка близко растущего дерева. О проблеме просигнализируют посторонние звуки, ухудшение работы вентиляции. Попавший посторонний предмет извлеките из лопастей шара. Проверьте механизм на отсутствие повреждений.

Ответы на часто задаваемые вопросы

Какие функции исполняет турбодефлектор?

Вентиляционные колпаки служа для улучшения тяги, защищают канал от осадков, проникновения птиц и крупного мусора.

Сколько стоит ротационный дефлектор?

Оцинкованные колпаки стоят 2-3,5 тыс. руб. Средняя цена изделия из нержавейки – 4 тыс. руб. Пластиковые турбодефлекторы стоят 3-9 тыс. рублей. Цена определяется комплектацией, размером, материалом изготовления, известностью производителя.

Разрешено ли ставить турбину на дымоход?

На дымоход газового котла ставить зонты и вытяжные устройства запрещено по правилам безопасности. Трубу отопления на твердом топливе проблемно оснащать турбиной. Ротор забьется сажей, перекроет тягу в канале.

Где ставят дефлектор?

Колпак ставят на окончание вытяжной трубы вентиляции, выходящей на улицу из здания.

Полезные советы

Монтаж рассматриваемых устройств должен проходить в полном соответствии с существующими техническими требованиями.

Прежде всего речь идет о СНиП 41-01-2003. В нем указаны основные требования, связанные с монтажом вентиляционных и газоходных систем.

Установку дефлекторов можно выполнить самостоятельно. Как вы уже поняли, это довольно простая задача. Справиться с ней сможет практически любой человек. Но если вы сомневаетесь в своих силах, обратитесь за помощью к специалистам. Стоимость их услуг небольшая. Поэтому привлечь к выполнению работ стороннего специалиста не будет накладно.

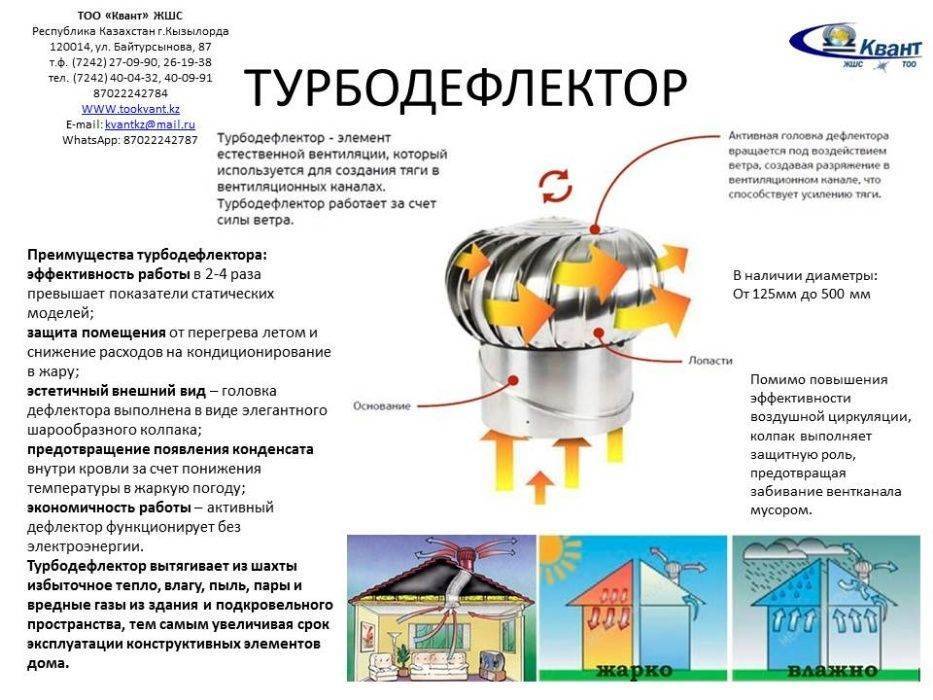

Внутреннее устройство и принцип работы

Дефлектор состоит из двух основных частей:

1. Вращающаяся головка — это активная часть, которая непосредственно вращается и создает разряжение в корпусе. Состоит из основания, к которому крепятся специальной формы лопасти из легких материалов, толщина которых обычно не превышает 0,45-1,00 мм. Среднее количество лопастей — 20. Головка крепится к неподвижному корпусу с помощью подшипника с нулевым сопротивлением. Именно они придают одинаковую скорость вращения даже при ветряных порывах.
2. Неподвижное основание. Это та часть дефлектора, которая является основанием для головки и в тоже время имеет крепление непосредственно к трубе вентиляционного выхода. Имеет толщину стенок материала 0,7-0,9 мм.

Механизм начинает свою активную работу при силе ветра от 0,5 м/с благодаря применению легких лопастей и качественных подшипников. Воздушный поток, попадая в лопасти, заставляет вращаться верхнюю часть. Чем выше будет скорость ветра, тем быстрее будет вращаться головка, повышая общий КПД вентиляционной системы.

Выпускаются изделия несколькими фирмами и имеют разное обозначение. В маркировке часто указывают посадочный диаметр или размеры в случае прямоугольной шахты вентиляции.

Часто используемые диаметры: от 100 мм до 200 мм – с шагом через каждые 5 мм, а также 250, 300, 315, 355, 400, 500, 600, 680, 800 мм.

В комплекте поставки может быть и кровельный проход, под уровень ската от 15° до 30°.

Маркировка и обозначение турбодефлекторов у каждого производителя индивидуальные, например:

1. Производство в Карачаево-Черкесской республики. Производится из нержавеющей стали. Имеет обозначение, как АВТ-ххх. Более подробно смотрите в таблице ниже.
2. Производство из г. Арзамас, Нижегородская область. Имеет три маркировки буквенного обозначения – ТА (под круглую трубу), ТВ (квадрат) и ТС (плоское квадратное основание). Далее обычно указывается посадочный диаметр или размер прямоугольного канала.

Материалы изготовления

Основная масса готовых изделий изготавливается из трех основных материалов:

1. Оцинкованная или хромоникелевая тонколистовая сталь. Имеет матовый оттенок. Самый дешевый вариант.
2. Нержавеющая сталь. Стоит в 1,5-2 раза дороже оцинковки. Может быть окрашен порошковой краской под распространенные цвета кровли (зеленый, синий, коричневый и красный).
3. Конструкционная сталь с нанесением защитного полимера. Этот вариант подходит для коттеджей, так как механизм может быть подобран в цвет кровли или фасада здания.

Выбор материала будет зависеть в основном от Вашего бюджета и личных предпочтений.

Подбор устройства

Подбирать требуемое по размеру изделие можно во-первых по диаметру основания (зависит от используемого воздуховода), а во-вторых по его производительности. Каждый завод-изготовитель представляет характеристики своих изделий. Рассмотрим их на примере графиков:

Как видим, требуемая производительность зависит от скорости воздушных масс. Зная эту скорость в вашем месторасположении, выбирайте подходящий тип устройства.
