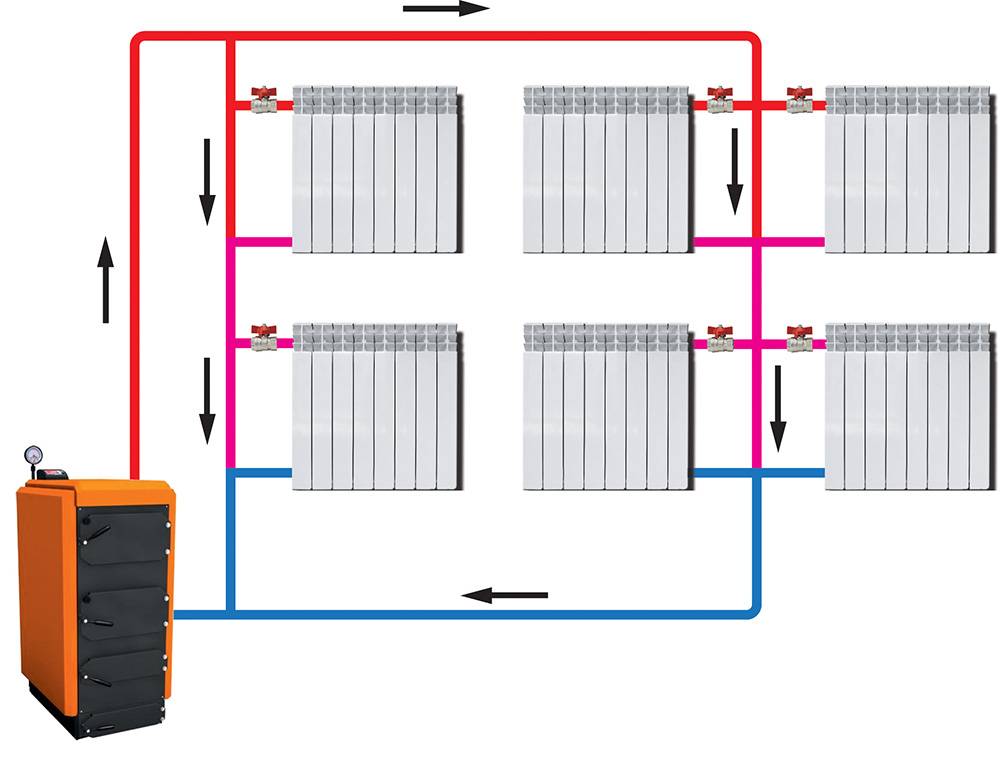

Двухтрубная система для двухэтажного дома
Двухтрубное отопление двухэтажного дома прекрасно подходит для загородного дома, в котором необходимо отапливать не один, а несколько этажей. Достаточно дополнить систему несколькими приборами (циркуляционный насос, расширительный бак, вентили контроля нагрева), чтоб она помогала создать максимально уютную, комфортную атмосферу в доме. Кроме того, создание данной системы – довольно легкий процесс, который не требует привлечения специалистов со стороны. Двухтрубная система отопления своими руками – прекрасный способ сэкономить достаточно крупную сумму.
Двухтрубная система отопления многоэтажного дома имеет важное достоинство – к ней можно подключать большое количество вспомогательных элементов. Наиболее часто к ней подсоединяется система «теплый пол» и полотенцесушители
Важно то, что эти элементы можно подключить как непосредственно при монтаже всей системы, так и позже – после того, как она определенное время функционировала
Важно то, что эти элементы можно подключить как непосредственно при монтаже всей системы, так и позже – после того, как она определенное время функционировала
Наиболее часто к ней подсоединяется система «теплый пол» и полотенцесушители
Важно то, что эти элементы можно подключить как непосредственно при монтаже всей системы, так и позже – после того, как она определенное время функционировала
Следует понимать, что наиболее подходящим моментом для монтажа отопительной системы является период возведения дома. То есть, в процессе строительства здания необходимо создать план максимально эффективной отопительной системы и незамедлительно претворить двухконтурное отопление частного дома в жизнь.
Двухтрубная система отопления– проверенный и эффективный способ для обогрева частного дома. Такая система позволяет регулировать отопление любойкомнаты без изменения температуры в остальных помещениях дома. Двухтрубная система обогрева может применяться в домах любой этажности. Основная особенность двухтрубной системы – разделение прямого и обратного контура теплоносителя. По подающей, так называемой трубе в систему поступает нагретая вода из котла, из нее осуществляется разбор теплоносителя в радиаторы, змеевики, систему теплого пола. После прохождения по ним остывшая жидкость отводится с помощью другой трубы – обратной.
Двухтрубная система отопления частного дома
Двухтрубная система имеет ряд преимуществ:
- Легкость регулирования поступления теплоносителя в любой из радиаторов;
- Возможность применения в доме любой этажности;
- Возможность монтажа систем значительной протяженности.
Из недостатков стоит отметить увеличенное вдвое количество труб по сравнению с однотрубной системой. что удорожает монтаж системы и снижает ее эстетичность – трубы прямого тока воды должны располагаться выше уровня радиаторов, обычно их прокладывают под потолком или на уровне подоконника.
Монтаж двухтрубной системы отопления
В общем виде монтаж отопительной системы после произведения всех расчетов и тщательного проектирования выглядит следующим образом:
Установка котла. Котел нужно ставить в вентилируемом помещении с огнеупорной отделкой и свободным доступом к оборудованию.
Подсоединение к котлу расширительного бака. Резервуар должен стоять в теплом месте.
Монтаж циркуляционного насоса при необходимости и коллекторного шкафа.
Прокладка отопительной магистрали: по периметру помещения крепят сначала подающую линию, а потом обратную
Необходимо уделить внимание высоте труб, их наклону и утеплению.
Подсоединение отопительных приборов. Для двухтрубной системы чаще используется боковой и диагональный тип подключения радиаторов.
Монтаж запорных кранов и автоматики (терморегуляторы, датчики и пр.).
Балансировка системы и ее проверка на герметичность перед запуском.

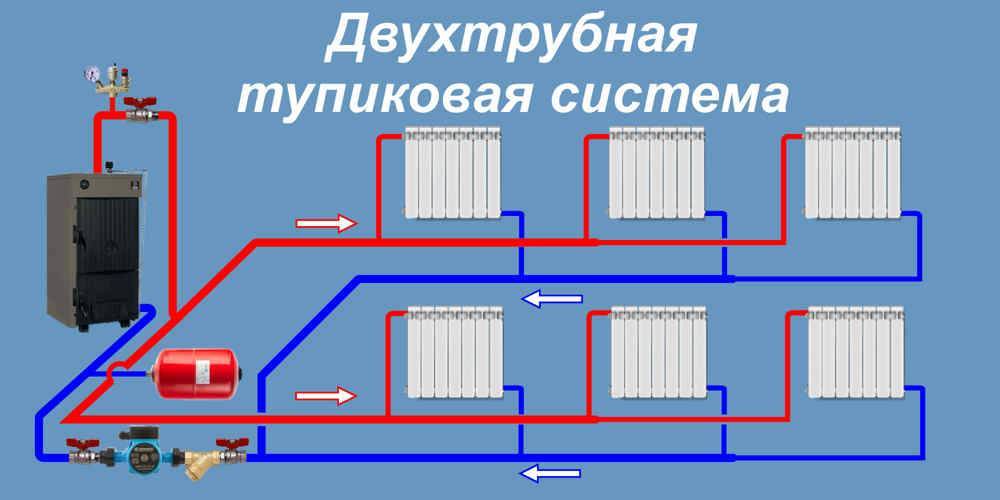

Что такое тупиковая система обогрева?
Как вы уже знаете, эта система относится к двухтрубным, потому как однотрубная схема собой представляет закрытый контур. Чтобы быть увереным в том, что система – тупиковая, достаточно проследить движение носителя тепла до и после отопительных приборов. В нашем случае вода которая нагрелась в первую очередь двигается по подающему трубопроводу в одном направлении, пока не затечет в отопительный прибор. Отдав тепло, она уходит в обратную магистраль и течет уже в противоположном направлении, навстречу подающему потоку, после этого проникает назад в котел.
Для справки. Тупиковой может быть и однотрубная система, но это быстрее исключение, чем правило. Ниже на рисунке представлена аналогичная тупиковая система с нижней разводкой и вертикальными стояками с трехходовыми клапанами на подключениях отопительных приборов. Несложно заметить, что она трудна в применении и влетит в копеечку тому, кто осмелится на ее процесс установки. Благодаря этому рассматривать такой вариант мы не станем.
Не нужно думать, что тупиковая схема применима только если есть наличие принудительного побуждения при помощи насоса циркуляционного. Разумеется, очень часто в приватных домах применяется именно подобный вариант перемещения носителя тепла, так как это дает возможность выбирать наименьшие трубные диаметры. Но в наше время очень много домовладельцев в силу разных обстоятельств стремятся к энергетической независимости, а поэтому пытаются вводить у себя в жилье схемы тупиковой системы с верхней разводкой и настоящим течением воды. Самые популярные из них показаны на рисунке:
Как видно на рисунке слева, система делится на 2 замкнутых ветки с почти что одинаковым числом батарей в каждой (5 и 6 шт.). Общее кол-во приборов – 11, при самотеке их не стоит «вешать» на одну ветку, иначе циркуляция в самых дальних батареях будет небольшой, как и прогрев. К слову сказать, даже если есть наличие насоса подобное разграничение – исключительно на пользу, чем меньше батарей нагружает тупиковую ветвь, тем лучше.
Важное преимущество тупиковой системы над остальными двухтрубными схемами – простота в расчете и монтаже, и также самая низкая цена проекта в общем. Как пример чтобы сравнить покажем еще 2 вида двухтрубных систем:. Как пример чтобы сравнить покажем еще 2 вида двухтрубных систем:
Как пример чтобы сравнить покажем еще 2 вида двухтрубных систем:
- с попутным течением носителя тепла;
- лучевая (коллекторная) схема.
В отношении гидравлики два этих варианта превосходят тупиковую схему. При попутном движении тепловой носитель, выходя из каждой батареи, устремляется по магистрали в том же направлении. Расстояние, преодолеваемое водой в подающем и обратном трубопроводе от каждого отопительного прибора одинаково, отсюда хорошая сбалансированность всей сети. Притом что тупиковая и попутная система обогрева подают ко всем устройствам тепловой носитель с одной и той же температурой, последняя тяжелее и обойдется очень дорого по материалам.
Коллекторный способ доставки тепла еще более прогрессивен, это наиболее функциональна в плане регулировки и надежная конструкция. Однако она же и очень дорогая, хотя в загородных домах площади больших размеров и с большими требованиями к интерьеру помещений альтернативы лучевой схеме может и не найтись.
Что нужно знать о гидравлике и балансировке
Гидравлический расчет двухтрубной системы отопления заключается в расчете потерь давления в каждом циркуляционном кольце. Чтобы сделать расчет в «попутных» СО необходимо рассчитать потери в одной циркуляционной петле. В остальных ветках потери будут идентичными.
Балансировка систем отопления – это процесс уравновешивания давлений в каждом циркуляционном кольце. Для чего это нужно? Если в одной ветке потери давления будут выше, чем в остальных, то теплоноситель (по аналогии с электрическим током) будет перемещаться по пути наименьшего сопротивления.

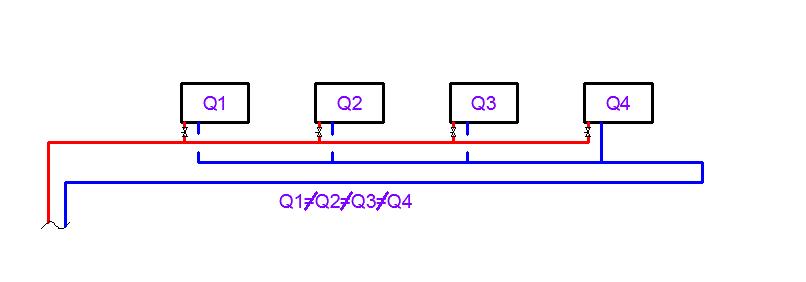

Попутные СО (при одинаковой мощности радиаторов и диаметре трубопровода), по умолчанию можно считать гидравлически увязанными, без применения дополнительного оборудования.
Чтобы сделать расчет гидравлики во встречных СО, необходимо рассчитать потери давления в каждом циркуляционном кольце контура.
Балансировка производится термостатическими клапанами для радиаторов отопления.
Порядок выполнения регулировки следующий: на первой батарее клапан настраивается на максимально допустимое сужение проходного сечения. Далее производится настройка арматуры с целью гидравлической увязки. Другими словами, настройкой термостатических клапанов следует добиться одинаковых показателей потерь давления в каждой ветке контура.

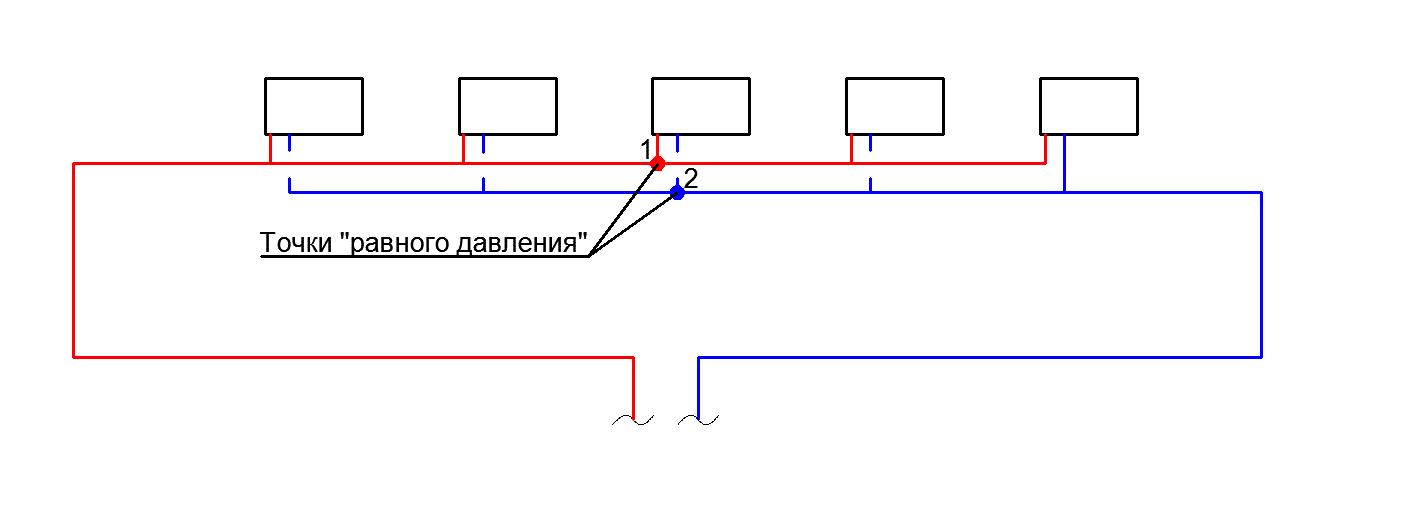

Несмотря на простоту балансировки СО с одинонаправленным перемещением теплоносителя, данные схемы имеют один огромный недостаток, который называется «точки одинакового давления» на контурах «подачи» и «обратки». Расположение данных точек более наглядно показано на рисунке.
Если присоединить радиатор к трубам в данных местах, то теплоноситель не будет поступать в прибор, так как давление на этом участке в подающем и обратном контуре равно. Грамотно рассчитать места подключения радиаторов в сложных по конфигурации СО может только профессионал.
Для наглядности, все достоинства и недостатки разводки представлены в таблице
Справедливости ради стоит сказать несколько слов о коллекторно-лучевой разводке. Проблема в том, что данный тип подключения отопительных устройств, для качественной работы, требует обязательной и достаточно сложной регулировки каждой циркуляционной ветки. При неправильной настройке теплоноситель может перестать циркулировать в кольце. Из-за сложностей монтажа и балансировки, данная разводка СО применяется застройщиками крайне редко.
Вывод: С точки зрения простоты балансировки и гидравлической увязки, «попутка» более предпочтительна. Что касается протяженности трубопровода и сложности монтажа, то тут предпочтение стоит отдать встречным схемам.
Из-за многообразия отопительных и нагревательных приборов (печей, котлов, радиаторов или батарей) и групп безопасности разработано несколько схем отопления, которые успешно применяются в том или ином помещении для конкретных условий проживания. В их числе – и тупиковая схема отопления частного дома с двумя контурами.
Вертикальная разводка системы отопления
Такой тип разводки всё ещё используется в многоквартирных домах, поскольку именно этот тип наиболее подходит для отопления большого количества этажей. Также вертикальная разводка позволяет экономить материалы, и её легче монтировать. Данный тип схемы бывает однотрубным и двухтрубным, и двухтрубный тип более предпочтительный. Двухтрубная разводка отопления вертикального типа также позволяет менять отопительные приборы без остановки всей системы отопления. На отопители можно устанавливать автоматические или ручные вентили регулировки температуры.
Однотрубная схема вертикального типа не позволяет отключать радиаторы по отдельности, но зато на монтаж такой системы уходит гораздо меньше труб, чем на двухтрубную схему. Вертикальный тип разводки позволяет равномерно распределить тепло по всему помещению, но отапливаемая площадь комнат несколько ограничена. Вертикальную разводку целесообразно применять в том случае, если здание имеет от трёх этажей и выше.
Вертикальная разводка также позволяет организовать систему отопления, которая не будет оборудована циркуляционным насосом. Такое техническое решение применимо к частным домостроениям. Главным недостатком вертикальной схемы отопления является то, что её невозможно масштабировать. Также может вызвать неудобства тот факт, что регулировать температуру в каждой отдельной комнате – не удастся.
Разводка отопления вертикального типа может иметь верхнее или нижнее расположение. Эти два типа обладают некоторыми особенностями. Если используется однотрубная вертикальная разводка верхнего типа, то в ней подача осуществляется с чердачного помещения, где установлен специальный резервуар (лежак). Далее из резервуара теплоноситель распределяется по стоякам, которые подводят тепло к отопительным приборам.
Разводка вертикального типа с нижней подачей оборудована резервуаром в подвальном помещении, из которого вода поступает в стояки. По стоякам теплоноситель движется вверх, попутно проходя через отопительные приборы в каждой квартире. Если вертикальная разводка смонтирована по двухтрубной схеме, то в её контуре можно использовать регулируемые отопительные приборы. Также к такой системе можно подключать и приборы учета тепла.
Преимущества и недостатки вертикальной системы
При двухтрубной системе отопления с нижней разводкой подающий и обратный магистральные трубопроводы проходят в полу нижнего этажа здания или в подвале, а теплоноситель поступает независимо в каждый радиатор.
Преимущества: хорошая регулировка системы отопления, возможность отдельного отключения каждого отопительного прибора, отсутствие перерасхода отопительных приборов.
Недостатки: увеличивается протяженность трубопроводов по сравнению с однотрубной схемой, практическая невозможность установки квартирных теплосчётчиков.
Принцип действия закрытой СО
Закрытая (иначе – замкнутая) система отопления — это сеть трубопроводов и отопительных приборов, в которой теплоноситель полностью изолирован от атмосферы и движется принудительно – от циркуляционного насоса. Любая ЗСО обязательно включает такие элементы:
- отопительный агрегат – газовый, твердотопливный либо электрический котел;
- группа безопасности, состоящая из манометра, предохранительного и воздушного клапана;
- обогревательные приборы – радиаторы или контуры теплых полов;
- соединительные трубопроводы;
- насос, прокачивающий воду или незамерзающую жидкость через трубы и батареи;
- фильтр сетчатый грубой очистки (грязевик);
- закрытый расширительный бак, оснащенный мембраной (резиновой «грушей»);
- запорные краны, балансировочные вентили.
Типовая схема закрытой тепловой сети двухэтажного дома
Алгоритм работы системы закрытого типа с принудительной циркуляцией выглядит так:
- После сборки и опрессовки производится заполнение трубопроводной сети водой, пока манометр не покажет минимальное давление 1 Бар.
- Автоматический воздухоотводчик группы безопасности в процессе заливки выпускает из системы воздух. Он же занимается удалением газов, накапливающихся в трубах при эксплуатации.
- Следующий шаг – включение насоса, запуск котла и прогрев теплоносителя.
- В результате нагрева давление внутри ЗСО возрастает до 1.5—2 Бар.
- Увеличение объема горячей воды компенсируется мембранным расширительным бачком.
- Если давление поднимется выше критической точки (обычно – 3 Бар), предохранительный клапан произведет сброс лишней жидкости.
- Раз в 1—2 года система должна проходить процедуру опорожнения и промывки.
Принцип работы ЗСО многоквартирного дома абсолютно идентичен – движение теплоносителя по трубам и радиаторам обеспечивают сетевые насосы, расположенные в промышленной котельной. Там же находятся расширительные баки, регулировкой температуры занимается смесительный либо элеваторный узел.
Как функционирует замкнутая система отопления, разъясняется на видео:
Watch this video on YouTube
Как рассчитать необходимый диаметр труб?
Естественно, в процессе проектирования схемы отопительной системы в конкретном архитектурном объекте необходимо определиться с тем, каковым должен быть диаметр труб в конструкции. В данном случае предполагается вычисление общих тепло-мощностных показателей. Это необходимо сделать в первую очередь, так как в противном случае монтаж отопления будет затруднен. Итак, в процессе определения диаметра труб мы высчитываем мощность конструкции. Необходимо заранее определить такие параметры:
- объем дома;
- разность температур внутри помещений и в окружающей среде;
- стандартный коэффициент по потерям тепла, который в свою очередь напрямую зависит от того, насколько утепленным является архитектурный объем в целом.
Схема двухтрубной системы
В отношении коэффициента существуют уже заранее определенные числа, которые зависят от степени теплоизоляции архитектурного объекта. Так, если присутствует минимальная теплоизоляция или она полностью отсутствует, то коэффициент равен 3 или 4. В случае облицовки здания кирпичом данный показатель варьируется в диапазоне от 2 до 2.9. При условии среднего уровня изоляции тепла в помещениях предлагается коэффициент со значением порядка 1.8. В завершении стоит сказать, что, если дом утеплен качественными строительными материалами, а также при условии, что был проведен монтаж стеклопакетов и современных дверей на всех входах в здание, коэффициент теплопотерь является минимальным – не более, чем 0.9.
После расчетов, описанных выше, необходимо определить с какой скоростью теплоноситель будет передвигаться по трубам. Традиционный диапазон значений данного параметра – от 0.36 до 0.7 метров в секунду. Специалисты называют эти рамки оптимальными. Как правило, диаметр труб в районе 26 миллиметров является наиболее подходящим как для обратной магистрали, так и для подающей. Для подключения радиаторов к системе специалисты рекомендуют использовать 16-тимилиметровые трубы.
Какую разводку отопительной сети выбрать?
В зависимости от расположения подающего трубопровода двухтрубное отопление классифицируется на две разновидности — с верхней и нижней разводкой.
Схема двухтрубной системы отопления с верхней разводкой предполагает монтаж расширительного бака и разводящей магистрали в наивысшей точке отопительного контура, над радиаторами. Такую укладку невозможно выполнить в одноэтажном здании с плоской крышей, поскольку для размещения коммуникаций потребуется утепленный чердак либо специально отведенная комнатка на втором этаже двухэтажного дома.
Система с нижней разводкой
Двухтрубная система отопления с нижней разводкой отличается от верхней тем, что разводящий трубопровод в ней расположен в подвальном помещении либо в подпольной нише, под радиаторами. Крайним контуром отопления является труба обратки, которая устанавливается на 20-30 см ниже, чем подающая линия.
Это более сложная конфигурация, требующая подключения верхней воздушной трубы, по которой будут выводится излишки воздуха из радиаторов. При отсутствии подвального помещения дополнительные проблемы могут возникнуть из-за необходимости установки котла ниже уровня радиаторов.

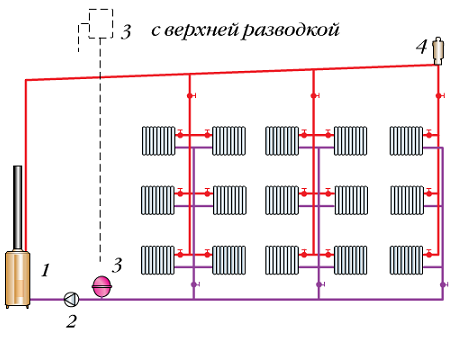

Система с верхней разводкой
Как нижняя, так и верхняя схема двухтрубной системы отопления могут выполняться в горизонтальной либо вертикальной конфигурации. Однако вертикальные сети, как правило, выполняются с нижней разводкой. При таком монтаже нет необходимости устанавливать мощный насос для принудительной циркуляции, поскольку из-за разницы между температурами в трубе обратки и подачи создается сильный перепад давления, увеличивающий скорость движения теплоносителя. Если же ввиду особенностей планировки здания такую укладку сделать невозможно, обустраивается магистраль с верхней разводкой.
Выбор диаметра труб и правила монтажа двухтрубной сети
Монтируя двухтрубное отопление крайне важно выбрать правильный диаметр труб, в противном случае вы можете получить неравномерный прогрев удаленных от котла радиаторов. У большей части котлов для бытовой эксплуатации диаметр подающего и обратного патрубка равен 25 либо 32 мм, что подходит для двухтрубной конфигурации. Если же вы имеете котел с патрубками 20 мм, лучше остановиться на однотрубной системе отопления
Если же вы имеете котел с патрубками 20 мм, лучше остановиться на однотрубной системе отопления.
Размерная сетка представленных на рынке полимерных труб состоит из диаметров 16, 20, 25 и 32 мм. Выполнять монтаж системы своими руками нужно с учетом ключевого правила: первая секция разводящей трубы должна соответствовать диаметру патрубков котла, а каждый последующий участок трубы после тройника ответвления на радиатор — на один типоразмер меньше.
Схема диаметров труб в двухконтурной системе
На практике это выглядит следующим образом — с котла выходит диаметр 32 мм, через тройник к нему трубой 16 мм подключен радиатор, далее после тройника диаметр подающей магистрали уменьшается до 25 мм, на следующем отводе к радиатору линии 16 мм после тройника диаметр уменьшается до 20 мм и так далее. Если же количество радиаторов больше, чем типоразмеров труб, необходимо разделять подающую магистраль на два плеча.
Выполняя монтаж системы своими руками придерживайтесь следующих рекомендаций:
- подающая и обратная магистраль должны располагаться параллельно друг другу;
- каждый отвод на радиатор необходимо оснастить запорным краном;
- распределительный бак, в случае его установки в чердачном помещении при монтаже сети с верхней разводкой, необходимо утеплять;
- крепление труб на стенах должно размещаться с шагом не более 60 см.
Обустраивая систему с принудительной циркуляцией важно правильно подобрать мощность циркуляционного насоса. Конкретный выбор делается исходя из размеров здания:
- для домов площадью до 250 м2 достаточно насоса мощностью 3.5 м3/час и напором в 0.4 МПа;
- 250-350 м2 — мощность от 4.5 м3/час, напор 0.6 МПа;
- свыше 350 м2 — мощность от 11 м3/час, напор от 0.8 МПа.
Несмотря на то, что двухтрубное отопление своими руками устанавливать сложнее, чем однотрубную сеть, такая система благодаря высокой надежности и КПД полностью оправдывает себя в процессе эксплуатации.
Виды системы отопления тупикового типа
Тупиковая система отопления – один из подвидов двухтрубной – делится на два вида:
- горизонтальная;
- вертикальная.
В системе вертикального типа все отопительные приборы присоединяются к вертикально расположенному стояку.
В результате возникает неравномерная интенсивность циркуляции воды – чем дальше от магистрали находится радиатор, тем меньше тепловой энергии ему достается. В итоге не удается поддерживать в разных помещениях одинаковую температуру.
Гораздо практичнее с данной точки зрения горизонтальная система. В этом случае каждый прибор присоединяется к двум магистралям – прямой и обратной. Тупиковая система горизонтального типа и конструктивно проще, она менее материалоемка, чем горизонтальная.
Стоит ли монтировать самостоятельно
Как уже можно было понять из всего вышесказанного, отопление «Петля Тихельмана» имеет довольно-таки простую конструкцию. В любом случае собрать ее будет не сложнее чем обычную тупиковую систему. Однако при этом стоит учитывать то, что петля Тихельмана чаще всего монтируется в домах очень большой площади. Сборка же систем отопления в таких зданиях уже сам по себе имеет массу нюансов. К тому же и расчет коммуникаций для такого объекта следует делать максимально точный. Просто взять усредненные значения (10 кВт котла на 1 м 2 помещения, диаметр труб 26 и 16) в этом случае не получится. Сделать же правильные расчеты по таблицам и даже с использованием соответствующих программ самостоятельно будет довольно-таки сложно. Поэтому для проектирования и монтажа системы «Петля Тихельмана» в большом доме все же стоит нанять специалистов.
Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.
Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.
7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.
20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.
15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют
Обращайте внимание на свое тело. Если вы замети. Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически
Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически
Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл
Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.
Описание схемы обогрева
Используемые сегодня тупиковые системы обогрева отличаются простотой конструкции, что позволяет выполнить их самостоятельно без обращения к специалистам. Горячий теплоноситель будет подаваться к радиаторам по одной трубе, возвращаясь по обратке, которая может иметь дополнительные ответвления для теплого пола или подогрева бассейна. Движение теплоносителя в обратной и подающей трубке происходит в противоположных направлениях.
Благодаря своей универсальности такая тупиковая система используется с биметаллическими и чугунными батареями, а в качестве теплоносителя может циркулировать в трубах вода и специальные незамерзающие жидкости. В последнем случае имеется возможность обустройства системы обогрева в тех домах, где зимой проживают не регулярно.
В этом видео вы узнаете, как сделать двухтрубную систему отопления:
https://youtube.com/watch?v=sIFmYMkuJWY
Классические варианты тупиковой отопительной системы подразумевают использование двухтрубной прокладки контура. Возможно также однотрубное исполнение тупиковой схемы, однако в таком случае существенно снижается эффективность обогрева, а правильно смонтировать и расположить радиаторы становится затруднительно. Применение двухтрубной тупиковой схемы позволяет существенно упростить разводку стояков, избавляя от необходимости устанавливать на каждый радиатор воздухоотводчики и краны Маевского.
Отопление с естественной циркуляцией
Особенностью системы отопления с естественной циркуляцией двухэтажного дома является отсутствие насоса, создающего давление в трубах. Движение воды обеспечивается законами гидравлики и термодинамики, для чего трубы устанавливают под определенным углом друг к другу на заданной высоте. Хоть эта система и обладает несколько меньшей тепловой эффективностью, она является полностью автономной, то есть не зависит от электропитания и не расходует дополнительную энергию.
Отопление с естественной циркуляцией двухэтажного дома может выполняться как по однотрубной, так и по двухтрубной схеме. Достоинства и недостатки этих видов подробно рассмотрены ниже. Вот несколько особенностей, о которых нужно помнить при организации любого вида естественной циркуляции:
- потребуются трубы большого диаметра, в противном случае движение воды будет затруднено;
- недопустимо использование расширительных баков закрытого типа — это влечет создание избыточного давления и самотеком система уже работать не будет;
- в качестве места расположения расширительного бака выбирают наивысшую точку трубопровода, в то время как котел располагают внизу, чаще всего — несколько ниже обратной магистрали.
При монтаже системы с естественной циркуляцией в двухэтажном доме неизбежен значительный перерасход материалов и снижение теплоотдачи. Подобные сложности оправданы лишь в одном случае — когда слишком велик риск перебое с электроэнергией в холодное время года.

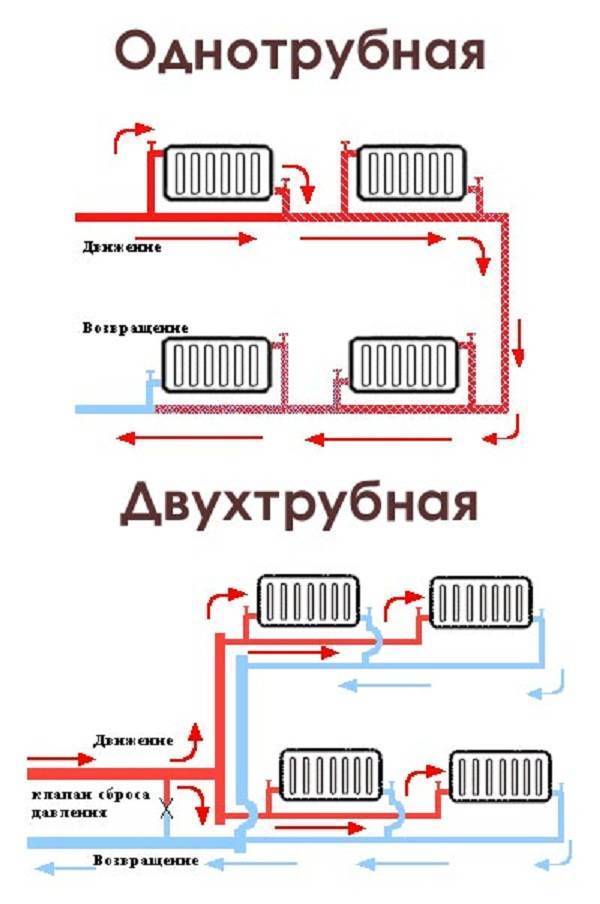

Однотрубные системы отопления
Под однотрубной системой отопления двухэтажного дома понимается комплекс радиаторов, использующих для приема горячего теплоносителя и сброса остывшего одну и ту же магистраль. Это позволяет существенно экономить на материалах, однако влечет ряд недостатков:
- требуется повышенная мощность котла;
- температура воды в магистралях последовательно снижается от радиатора к радиатору;
- каждый следующий радиатор должен иметь больше секций, чем предыдущий (что является следствием предыдущего пункта).
Таким образом, реализация однотрубных схем имеет смысл лишь в регионах с относительно мягким климатом для отопления небольших домов.
Отопление «Ленинградка»
Как несложно догадаться, эта схема отопления была разработана в Советском Союзе и повсеместно внедрялась в небольших зданиях северной столицы. Основой «ленинградки» является одна общая магистраль, идущая по периметру помещений ниже уровня установки радиаторов. Патрубки врезаются в нее сверху, а для перенаправления потока теплоносителя под каждым радиатором выполняют сужение трубы или устанавливают регулирующий вентиль.
Возможна как естественная, так и принудительная циркуляция. В первом случае рекомендуется устанавливать не более четырех радиаторов, во втором — не более шести. Подключение семи-восьми радиаторов возможно лишь после точных инженерных расчетов, при большем количестве потребителей тепла система считается неэффективной.
Альтернативные виды однотрубного отопления
Дальнейшей эволюцией «ленинградки» можно считать системы с разрывами магистрали и подрадиаторными перетяжками, которые играют роль «узких мест», перенаправляя поток жидкости. Это позволяет упростить основную магистраль, избавившись от сужений и вентилей, а также располагать радиаторы вдали от зоны прокладки основных труб. При достаточной мощности нагнетающего насоса в циклах принудительной циркуляции возможно некоторое увеличение отапливаемых площадей.
Современное управление для двухтрубных систем
Две трубные паровой системы имеют линии подачи пара и отдельные обратные линии для конденсата. Если система работает правильно, то в паропроводах будет присутствовать лишь незначительное количество конденсата. Ключом к равномерному и комфортному отоплению снова является сбалансированный поток пара к радиаторам и возврат конденсата в котел.
Мнение эксперта Гребнев Вадим Савельевич Монтажник отопительных систем
Когда котел создает пар, он проходит через подводящую трубу и достигает радиатора, где выделяет тепло и конденсируется. Затем он возвращается в котел через обратный клапан.
Обратные линии расположены как однотрубные системы, так что конденсат может работать под действием силы тяжести. Питающие линии также имеют наклон, ведущий к обратной линии. Есть некоторые системы, которые имеют конденсатные насосы или вакуумные насосы, которые облегчают движение пара и конденсата, однако большинство систем будут иметь скатные трубы.
