Особенности при выборе системы разводки
Составление проекта нужно доверить опытному специалисту, который сможет подобрать оптимальную схему и определить, какие именно нужны трубы.
Одно и двухтрубная разводка
Разводка выбирается в зависимости от количества этажей в доме и особенностей архитектуры здания. Она может быть:
- одно- и двухтрубной;
- коллекторной (лучевой).
Для двухтрубных систем необходимо двойное количество материалов, но именно они наиболее распространены в домах частного типа.
Такая схема отличается наличием нижней и верхней разводки и обеспечивает равномерный и быстрый нагрев батарей. Благодаря этой особенности понадобится меньше радиаторов.
Коллекторная разводка
Расчет диаметра труб для отопления дома
Важно не только правильно выбрать материал труб, но и подобрать оптимальный диаметр трубопровода. При необходимости установки значительного количества радиаторов, лучше сделать выбор в пользу трубной продукции из полипропилена с большим сечением, например, 32×5,4
К таким изделиям подводятся трубы из металлопластика размером 26×3
При необходимости установки значительного количества радиаторов, лучше сделать выбор в пользу трубной продукции из полипропилена с большим сечением, например, 32×5,4. К таким изделиям подводятся трубы из металлопластика размером 26×3.
Соединение элементов трубопровода, изготовленных из металлопластика и полипропилена, выполняется с учетом параметров металлических труб. Для изделий размерами 20×2 нужный диаметр полипропилена составляет 25 мм с толщиной стенки 4,2 мм, а для металлопластиковой трубы сечением 16 потребуются полипропиленовая продукция 20×3,4. При подсоединении труб к радиаторам при сборке двухтрубной разводки необходимо использование полипропилена 20×3,4.
Несмотря на многочисленные споры, использование труб сечением больше 1,2 дюйма нерационально. При устройстве домашней системы отопления утверждение, что есть возможность достижения более высокой температуры при условии монтажа труб и вентилей терморегулирования больших диаметров является ошибочным.
Для эффективного функционирования системы, протяженность магистрали от котельной установки до крайнего радиатора не должна превышать 25 м, а предельная мощность самого котла должна ограничиваться 12 кВт.
Исходя из многолетнего опыта, можно отметить, что наиболее эффективная работа отопительной системы достигается при использовании трубы 20×3,4 и шести радиаторов, каждый из которых собран из 10 секций. При установке большего количества батарей потребуется увеличение длины питающей линии, что приведет к неравномерности прогрева радиаторов, которые находятся на удалении от котельной установки.
Тонкости монтажа трубопровода
Для монтажа трубопровода из стальных труб необходим сварочный аппарат (для электродуговой или газовой сварки), болгарка, набор гаечных ключей. При этом даже для устройства разъемных муфтовых соединений с резьбовым сгоном необходимо выполнение сварочных работ. Сложность монтажа с использованием продукции стального металлопроката усугубляется необходимостью в квалифицированных сварщике и слесаре.

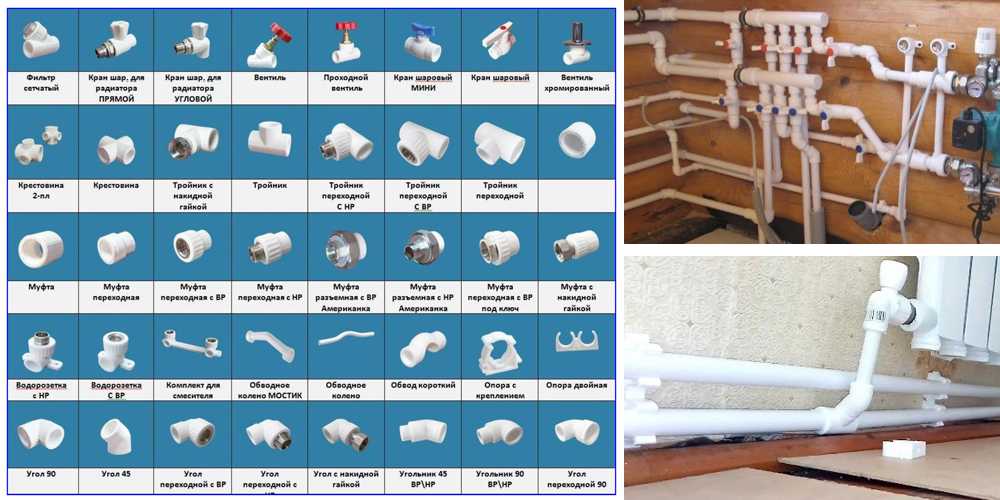

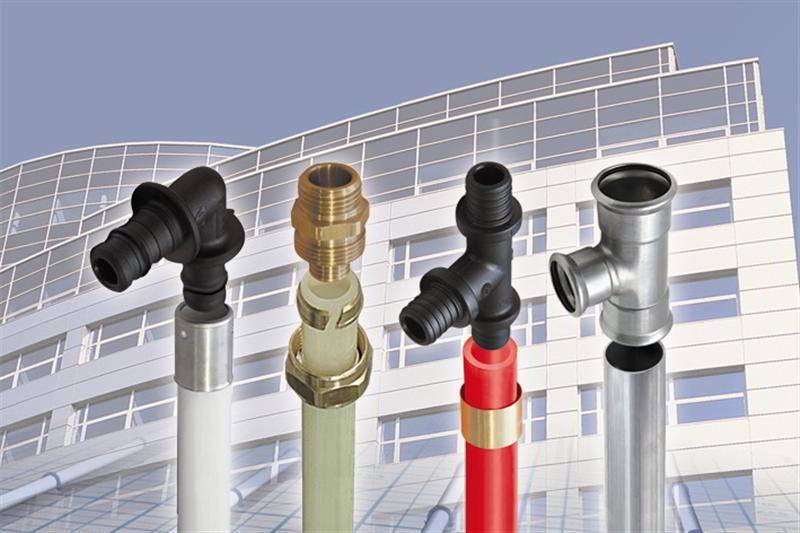

Трубопровод из полимерных материалов монтируется с использованием компрессионных и обжимных фитингов (для разъемных стыков) или при помощи диффузионной спайки.
Арматура, изготовленная из меди, также собирается с использованием обжимных и компрессионных, а также капиллярных фитингов. Монтаж таких систем в состоянии выполнить один слесарь, которому для работы потребуются расшивка, паяльник и раздвижные ключи. Помимо инструментов, также нужны флюс, припой и фитинги.
Теплопровод из полимеров собирается на обжимные и компрессионные фитинги (для разъемных стыков) и диффузионным спаиванием. Монтаж может выполнить один человек даже без опыта работы. Для соединения необходимо лишь установить фитинг на торце, нагреть стыки специальным агрегатом и плотно прижать их.
Вывод
Каждый материал, который используется для изготовления труб, обладает недостатками и достоинствами. Для дачных домов с сезонным отоплением рационально выбирать медные, металлопластиковые либо выполненные из нержавеющей стали трубы. Для жилых частных домовладений целесообразно использовать изделия РЕХ или полипропиленовые, которые отличаются отличными эксплуатационными характеристиками и более доступной стоимостью по сравнению с металлическими.
Видео по теме:
Полиэтиленовые трубы
Водопроводные и отопительные трубы из обычного полиэтилена практически не производятся, ввиду того, что обычный полиэтилен сильно размягчается при относительно невысоких (50-60С) температурах. Большое распространение получили трубы из сшитого полиэтилена – такие трубы гораздо лучше переносят повышенные температуры. Но за все приходится платить – получив большую термостойкость, сшитый полиэтилен потерял возможность свариваться. Поэтому все соединения в таких трубопроводах выполняются только с помощью обжимных фитингов. Вместе с тем, полиэтиленовый трубопровод достаточно недорог, и его вполне можно применять как для холодного, так и для горячего водоснабжения.
Какие выбрать?
Выбор подходящих труб делается исходя из потребностей дома, особенностей источника теплоносителя и типа отопительной системы. Специалисты рекомендуют для радиаторных систем использовать медные трубы и фитинги. Они заметно опережают трубы из черной или нержавеющей стали, обладая максимальной долговечностью, ремонтопригодностью, удобством монтажа и наличием огромного выбора комплектующих.
Какие трубы для отопления Вы бы поставили в своём частном доме?
МеталлическиеПолимерные
На автономных системах можно использовать полипропиленовые (PPR) или металлопластиковые трубы. Первые дешевы, но требуют использования специального оборудования для сварки. Вторые можно собирать на компрессионные фитинги, что делает процесс более простым и доступным даже неподготовленным людям. Однако, металлопластиковые трубы заметно дороже, что несколько снижает интерес пользователей.
Для теплого пола используют только трубки из сшитого полиэтилена диаметром 14-16 мм. Этого вполне достаточно для штатной работы комплекса. Возможны и другие варианты, но они обойдутся гораздо дороже, а эффект от них ничем принципиально не будет отличаться.
Типы и виды труб для отопления.
Если необходимо сделать самостоятельно систему отопления, однако отсутствуют знания и опыт работы, то лучше отдать предпочтение полипропиленовым трубам. К тому же этот вид труб более дешевый, нежели остальные, поэтому в любой момент можно купить кусок испорченной трубы. Сварка полипропиленовых труб очень легкая и доступная людям, которые не имеют отношения к строительству. Собрать систему отопления из полипропиленовых труб очень просто и довольно быстро. Больше времени уходит на подготовительные этапы, это расчет системы отопления, подготовка материалов. Далее идет пайка труб, которую быстро освоят новички в этом деле.
Выбирая для системы водяного отопления именно металлопластиковые трубы, нельзя быть полностью уверенным в том, что это будет абсолютно надежный трубопровод с горячей водой. Однако, если нужно обустроить систему водяного пола с помощью металлопластиковых труб, то это отличный вариант. Ведь для этой работы используют трубы достаточно большой длины, поэтому получается очень мало соединений. Более высокими достоинствами обладает нержавеющая гофрированная труба, однако на российском рынке этот товар дорого стоит. Поэтому, если бюджет ограничен, то стоит выбрать более дешевые варианты, однако качество выполненной работы при этом будет ниже.

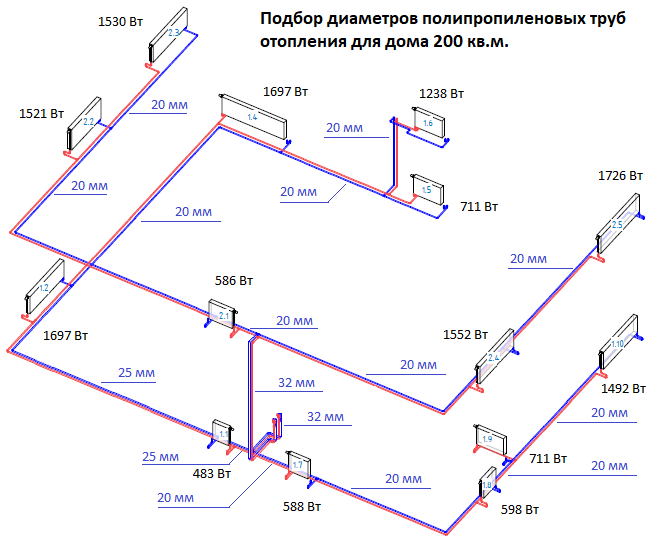

Расчет диаметра труб системы отопления
Данный расчет производится на основании ряда параметров. Сначала необходимо определить тепловую мощность системы обогрева, потом рассчитать с какой скоростью теплоноситель — горячая вода или другой вид теплоносителя — будет двигаться по трубам. Это поможет максимально точно произвести расчеты и избежать неточностей.
Расчет мощности отопительной системы
Вычисление производятся по формуле. Чтобы высчитать мощность системы обогрева нужно объем обогреваемого помещения умножить на коэффициент теплопотери и на разницу между зимней температурой внутри помещения и за его пределами и затем разделить полученное значение на 860.
Если постройка имеет стандартные параметры, то производить расчет можно в усредненном порядке.
- Постройка без теплоизоляции — коэффициент 4
- Низкая степень изоляции постройки (кирпичное строение с кладкой «в один кирпич» и большим количеством окон) — коэффициент 2,5
- Средняя теплоизоляция постройки (стандартная кирпичная постройка без какого-либо утепления) — коэффициент 1,5
- Высокая степень теплоизоляции постройки (кирпичное строение, двустороннее утепление и наличие энергосберегающих стеклопакетов) — коэффициент 1
Для определения результирующей температуры необходимо среднюю внешнюю температуру в зимнее время года и внутреннюю не меньше чем это регламентировано санитарными требованиями.
Скорость теплоносителя в системе
По нормативам скорость движения теплоносителя по трубам отопления должна превышать показатель 0,2 метра в секунду. Это требование обусловлено тем, что при более низкой скорости движения из жидкости выделяется воздух, что приводит к воздушным пробкам, которые могут нарушить работу всей системы обогрева.
Верхний уровень скорости не должен превышать 1,5 метра в секунду, поскольку это может привести к шуму в системе.
В целом желательно соблюдать средний барьер скорости, чтобы увеличить циркуляцию и тем самым повысить продуктивность системы. Чаще всего, чтобы добиться этого применяются специальные насосы.
Расчет диаметра трубы системы обогрева
Правильное определение диаметра трубы очень важный момент, поскольку он отвечает за качественную работу всей системы и если произвести неправильный расчет и смонтировать по нему систему, то потом будет невозможно исправить что-то частично. Необходима будет замена всей системы трубопровода. А это существенные расходы. Для того, чтобы не допустить этого нужно подойти к расчету со всей ответственностью.
Расчет диаметра трубы производится с помощью специальной формулы.Она включает в себя:
- искомый диаметр
- тепловую мощность системы
- скорость движения теплоносителя
- разницу между температурой в подаче и обратке отопительной системы.
Эту разницу температур необходимо выбрать исходя из нормативов на вход (не меньше чем 95 градусов) и на обратку (как правило, это 65−70 градусов). Исходя из этого, разница температур обычно принимается как 20 градусов.
Размеры пластиковых труб для систем отопления: как выбрать правильно
От правильности выбора диаметра зависит, насколько успешно будет функционировать система. При расчете сечения труб необходимо учитывать:
- схему разводки;
- скорость движения теплоносителя;
- диаметры напорного и обратного патрубков котла;
- расчетное понижение температуры жидкости в батареях;
- величину коэффициента сопротивления.
Однако при сложной схеме разводки, особенно когда кроме радиаторов планируется еще и теплый пол, стандартные методики расчета не подходят. Тогда для определения диаметра труб придется обратиться к специалисту или проконсультироваться с соседями, у которых работает аналогичная система. Если планируется установка отопления с принудительной циркуляцией воды, предпочтительнее выбирать варианты с меньшим сечением. Это позволит облегчить монтаж, снизить объем нагреваемой воды. Однако увлекаться минимизацией диаметра не стоит, так как это вызовет снижение теплоотдачи из-за повышения скорости воды и появление шумов. Оптимальная величина скорости варьируется в пределах от 0,2 до 1,5 м/с.
Для самостоятельного определения диаметра пластиковых труб следует исходить из того, что для обогрева 1 м² помещения высотой до 3 м требуется 100 Вт тепловой энергии. Значит, для комнаты с одной или двумя батареями в 20 м² нужно 2 кВт плюс 20 % запаса, в итоге 2,4 кВт. В таблице указано, что для передачи такой мощности подходят трубы диаметром 8 и 10 мм. Результат получается приблизительным, однако он поможет определиться с величиной затрат на приобретение труб.
Металлические или полимерные трубы – что лучше использовать, когда и почему
Итак, нам известны достоинства и недостатки арматуры, а равно и особенности ее монтажа. Поэтому теперь мы можем решить какие трубы выбрать для отопления частного дома, опираясь на факты, а не на слухи и личные предпочтения. И эти факты подталкивают нас к следующим выводам:
Если у вас многоэтажный дом и паровое отопление, то лучшим вариантом для вас будут именно стальные трубы. Они выдержат и высокую температуру, и значительное давление. Кроме того, стальную арматуру следует подобрать в случае обустройства разводки с гравитационным побуждением циркуляции теплоносителя (когда он движется по трубам самотеком). Ведь в этом случае нужны трубы большого диаметра и высокой конструкционной жесткости.
Владельцам многоэтажных домов или малоэтажных жилищ с большой площадью, отапливаемых с помощью водонагревательного котла, лучше выбрать медные трубы. Они выдержат высокое давление в системе и не будут тормозить теплоноситель в трубах, провоцируя перерасход топлива. Кроме того, если у вас хватило средств на дом большой площади, то стоимость медной арматуры вас вряд ли остановит.
Хозяевам малоэтажных жилищ со средней площадью и водонагревательным котлом в качестве теплогенератора лучше использовать металлопластиковые трубы. Запаса прочности такой арматуры хватит на обустройство системы в двух- или трехэтажном доме, а низкая цена и простой монтаж послужат приятным бонусом к этому преимуществу.
Собственникам небольших, одноэтажных строений можно использовать трубы из сшитого полиэтилена или полипропилена. В таких жилищах систему отопления можно построить своими руками, подключая домашний котел без чертежей и привлеченных специалистов, а трубы из пластика подходят для этого лучше всего.
Какие трубы для отопления лучше: мнение экспертов
Трубы, по которым будет проходить теплоноситель, играют важную роль в поддержании нормальной работы систем. Такие изделия, несомненно, должны быть прочными и исправно служить вам в течение всего эксплуатационного срока. При выборе элементов эксперты отдают предпочтение полипропиленовым материалам. В пользу этого выбора выступают многочисленные положительные отзывы покупателей, а также высокие эксплуатационные характеристики материала.
Лучше полипропилена решения нет
Решение какие трубы для организации отопления выбрать зависит в первую очередь от владельца дома и от особенностей предстоящей эксплуатации.
А что выберете вы?
Сравнение однотрубной и двухтрубной систем
Мы уже выяснили, как рассчитать трубы для отопления, и какой диаметр нужен для обоих видов систем. Для закрытых контуров, при площади помещения от 120 м2, этот показатель составляет 32 мм для полипропилена. При этом условный проход для изделий с номинальным давление 20 и 25 атмосфер составляет 21,2 мм. Для изделий с номинальным давлением 10 атмосфер условный проход составляет 20,4 мм, а наружный диаметр 25 мм.
- КПД – однозначно, «попутки» эффективнее обогревают помещение, чем однотрубные;
- экономия средств – все, что можно сэкономить на «Ленинградке» это какой-то отрезок контура и все.
Количество тройников будет одинаковым, кранов тоже, а вот переходников, возможно, потребуется больше. Представьте контур, от которого с небольшим промежутком отходит два патрубка. Один из них идет на вход в радиатор, а второй возвращает теплоноситель обратно в систему. Получается что отрезок между патрубками – это байпас. Чтобы циркуляция в батарее была лучше, байпас нужно сделать меньшего диаметра, чем основной контур отопления. Из этого следует, что потребуется еще пара единиц фурнитуры. Получается, что меньше тратим денег на трубы и больше на фурнитуру, в итоге экономии никакой, при этом КПД ниже.
В итоге, из этого можно сделать вывод, что рассказы о том, какая хорошая и дешевая однотрубная система отопления просто несостоятельны.
Какие материалы можно использовать?
Все материалы можно разделить на: пластиковые и металлические.
Первые сделаны из сшитого полиэтилена, или полипропилена, или из металлопластика.
Вторые — из стали, железа или меди.
Справка. Металлические и полимерные трубы легко комбинируются. Необходимо правильно подобрать и соединить их между собой.
Медные
Отличаются долговечностью и надёжностью.
Преимущества:
- Лёгкость.
- Прочность.
- Выдерживают высокие температуры.
- Труба гнётся при нагревании.
- Не нужны дополнительные крепления.
- Недорогие детали для соединения.
- Высокая теплопроводность.
- Если вода содержит минимум примесей — теплотрасса прослужит век.
Минусы:
- Долго устанавливать.
- Тяжеловесность. Привезти будет недёшево.
- Подверженность коррозии. Спрятанные в стене, портятся.
- Быстро теряют тепло, если в комнатах холодно.
- Шероховатость поверхностей металла — отличная среда для появления окислений.
- Дороговизна.

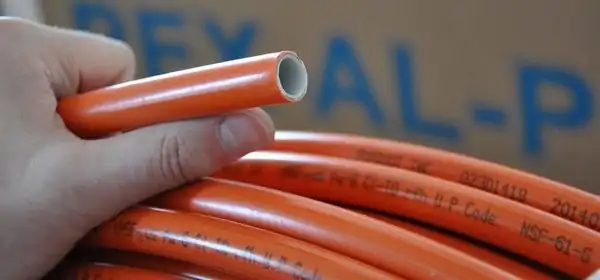

Металлопластиковые
Сделаны из пластика, с тонким алюминиевым слоем внутри.
Плюсы:
- Недорогие.
- Легко чистить.
- Прячутся в стены.
- Пластик гладкий, и в трубе редко образуется налёт.
- Лёгкие — можно привезти самостоятельно.
- Служат 20 лет и больше.
Фото 3. Металлопластиковые трубы для отопительной системы. В центральной части изделий находится алюминиевый слой.
Недостатки:
- Если в какой-то теплотрассе поломка, отдельный отрезок не снять. Извлекают участок между двумя фитингами.
- Не гнутся при нагревании. Если нужен угол, то используют специальные детали: фитинги.
- Сложно соединять между собой.
- Необходимы дополнительные крепления к стене.
- Если зимой отключить отопление, трубы потрескаются.
Из сшитого полиэтилена
Современные и высокотехнологичные.
Достоинства:
- Долговечны. Служат от полувека и больше.
- Недороги. И цена, и доставка не ударят по бюджету.
- Уникальное свойство: при попадании горячей жидкости, труба сгибается, а затем возвращается на место.
- Легко собрать. Дополнительные детали просты и доступны.
- Гладкие внутри, не накапливают минеральные осадки.
- Высокая плотность.
- Идеальны для того, чтобы спрятать в стены.
- Выдерживают температурную нагрузку в 90 °C.
Фото 4. Трубы из сшитого полиэтилена для отопительных систем. Часто используются для обустройства теплых полов.
Недостатки не обнаружены.
Стальные
Сделаны из стали с применением двух различных технологий:
- сшивают из листа;
- используют специальное оборудование.
Плюсы:
- Герметичность.
- Стоят недорого.
Минусы:
- Из-за высокой электропроводности не подходят для электрического котла.
- Подвержены разрушению со временем.
- Тяжесть. Трудно самостоятельно доставить и уложить.
Полипропиленовые
Недороги и отлично подходят для отопления частного дома.
Достоинства:
- Долгий срок службы (от 30 лет).
- Легко вмонтировать в стену.
- При использовании в загородном доме с сезонным проживанием не замёрзнут при отключении тепла.
По недостаткам схожи с металлопластиковыми: дополнительные крепления, фитинги, невозможность отремонтировать отдельный отрезок.
Так какую же трубу выбрать для водопровода
Нет однозначного ответа на вопрос «Какую трубу выбрать для водопровода», так как каждая ситуация индивидуальна. Но все же, большинство, при условии экономии бюджета больше склоняются к выбору пластиковой (наиболее дешевый вариант по работе), либо к металлопластиковой (как правило, выдерживается большее давление).
Если же бюджет позволяет, то можно посмотреть в сторону монтажа металлического водопровода (дорогой монтаж). Либо есть еще вариант труб для водопровода из сшитого полиэтилена – данный вид труб на данный момент является самым дорогим, но он не подвержен ни коррозии, ни окислению, а так же он пластичен и менее подвержен физическим воздействиям (деформациям от ударов или нагрузок). Но данный вид труб на данный момент в 2-4 раза дороже чем тот де полипропилен. И не все матера работаю с данным материалом. Какой вид труб выбрать – решать Вам!
Какие же трубы лучше выбрать для отопления частного дома
Выяснив, какими могут быть трубы для отопления дома и, чтобы определить какие из них подойдут лучше, необходимо учесть все факторы, характеризующие особенности будущей системы отопления и ваши возможности:
- ее тип (открытая или закрытая), вид циркуляции теплоносителя (принудительная или естественная), схему разводки и количество необходимых труб;
- способ монтажа – открытый (наружный) или закрытый ( внутри стен или в нишах);
- ее сложность – конфигурацию, количество контуров и ветвей, наличие дополнительного оборудования;
- рабочие и максимально возможные температура и давление теплоносителя;
- желание смонтировать ее своими руками или с помощью нанятых специалистов;
- наличие средств, которые можете потратить на устройство отопления.
В одном случае это могут быть обыкновенные стальные трубы, как например, для систем с естественной циркуляцией использующих в качестве источника тепловой энергии твердотопливный котел или печь с теплообменником. Но при этом необходимо помнить о их недостатках, рассмотренных выше.
Это могут быть также трубы из полипропилена – как эконом-вариант для систем с естественной или комбинированной циркуляцией, но для этого придется обзавестись специальным паяльником и научиться их качественно паять или нанять для этого специалиста. К тому же, если вы выберете этот вариант, необходимо помнить о температурных ограничениях и особенностях их применения.
Если же вы хотите самостоятельно очень быстро смонтировать простую систему с принудительной циркуляцией, монтаж которой не потребует дорогих инструментов, то возможно ваш оптимальный вариант – металлопластик, особенно при использовании компрессионных фитингов. Хотя, с другой стороны, это не самый надежный вариант соединения — при монтаже систем отопления из металлопластиковых труб лучше использовать пресс-фитинги. Правда, для монтажа тогда потребуются специальные пресс-клещи. Но зато такая система будет более надежной и долговечной.
Если же вы не стеснены в средствах, то вполне возможно, что для вас оптимальным вариантом могут стать медные трубы, но для их монтажа необходимо пригласить квалификационного специалиста или самому владеть необходимыми навыками и иметь соответствующие инструменты.
Стальные и медные трубы – достоинства и недостатки
Изделия из стали стоят относительно недорого (как для металлической арматуры), легко сгибаются под любым углом (после разогрева до красноты) и выдерживают огромное давление (до 25 атмосфер). Такую арматуру подключают и к паровым генераторам, и к водонагревательным котлам. Причем в данном случае нет никаких ограничений ни по этажности строения, ни по особенностям схемы разводки, ни по температуре теплоносителя.
Стальная труба универсальна, но у нее есть очень большой недостаток – она ржавеет. И если внутри арматуры процесс коррозии никого не волнует (ржавчина проест стенку ординарной толщины только за 40-50 лет), то окисление внешней поверхности трубопровода не радует ни домовладельца, ни дизайнера интерьеров. Поэтому стальные трубы прячут и/или окрашивают термостойкими составами.

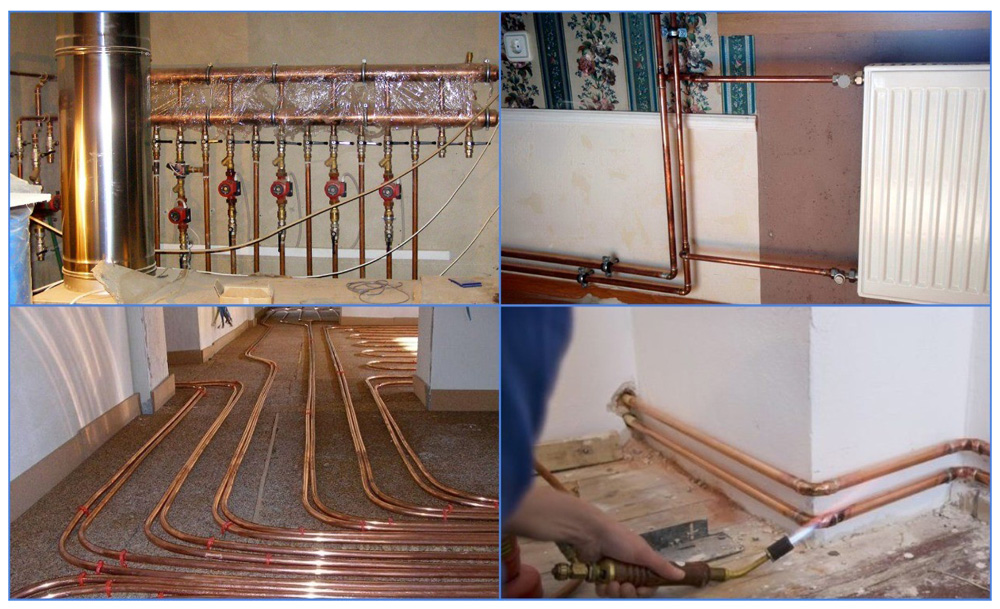

Медная труба лишена этого недостатка полностью. Такую арматуру можно оставить на виду у всех, превратив в часть интерьера. А срок службы проката из меди измеряется только терпением домовладельца, не желающего менять индивидуальную систему отопления. Такие изделия могут служить столетиями. Кроме того, медь пластична (ее легко гнуть даже руками), хорошо проводит тепло и держит температуру носителя в пределах от –200 до 250 градусов Цельсия.
Благодаря этому батареи, фитинги и трубы из этого материала защищены от случайной разморозки системы – они не лопнут ни при каких обстоятельствах. А еще у таких труб необычайно гладкая внутренняя поверхность (коэффициент трения меньше, чем у полиэтиленовой арматуры), поэтому поток теплоносителя может разгоняться до очень высоких скоростей, обеспечивая разницу температур в напорной трубе и обратке на уровне 5-10 °C.
Единственный недостаток труб из меди – высокая цена такой арматуры. В итоге ответ на вопрос: «Какими трубами делать отопление в частном доме – стальными или медными?», – упирается в благосостояние домовладельца. Ведь черный прокат намного дешевле цветного металла, хоть и требует более квалифицированного, а значит и лучше оплачиваемого сборщика.
Что понадобится для монтажа системы отопления
Сложный материал для работы – это сталь. Для сооружения отопительной сети понадобится следующий инструмент:
- болгарка для резки материала;
- сварочный аппарат и клупп для соединения труб;
- гаечные и трубные ключи;
- газовая горелка для изгибания трубы в нужных местах.
Для монтажа медной арматуры понадобится меньшее количество инструментов, а точнее, только фитинги и специальный спаечный аппарат. Кроме того, понадобится найти опытного слесаря, который справится с соответствующим заданием.

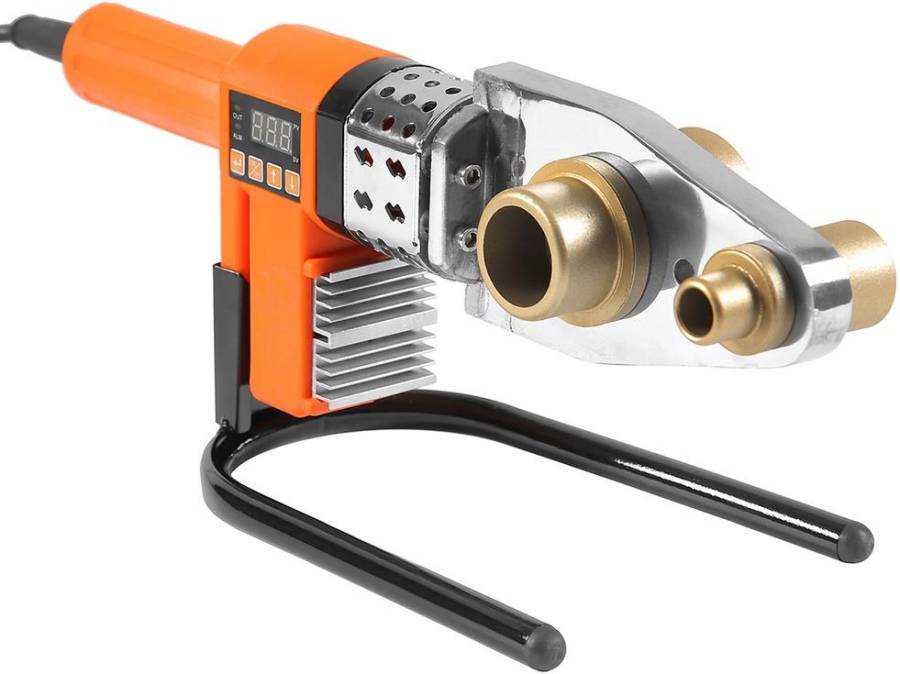

Для монтажа пластиковых изделий понадобятся фитинги и специальный спаечный аппарат. Справиться с монтажом полимерного трубопровода сможет даже неопытный мастер.
Теперь, когда вы знаете характеристики существующих трубопроводов для частного дома и особенности их монтажа, несложно сделать соответствующий выбор.
№7. Полипропиленовые трубы для отопления
Полипропиленовые трубы изготавливают на основе полимеров, существует несколько видов таких труб, но в системе отопления обычно применяют трубы PPs из специального пропилена. Материалы группы термопластов, к которым и относятся все типы полипропиленовых труб, неустойчивы к высоким температурам, поэтому для систем отопления необходимо брать только армированные трубы, причем желательно алюминиевой фольгой.
Полипропиленовые трубы могут быть без армирования, с армированием стекловолокном или алюминиевой фольгой. Первые не будем рассматривать вовсе. Вторые вызывают большой интерес. Трубы со стекловолоконным армированием просто и быстро монтируются, потому их очень любят монтажники систем отопления, но они то ли не знают, то ли сознательно умалчивают, что использовать их в высокотемпературных системах радиаторного отопления нельзя. Причина – их кислородопроницаемость.
Кислород – враг отопительной системы. Он может попадать в нее вместе с теплоносителем, потому перед поступлением в теплосети воду подготавливают специальным образом, снижая в разы количество растворенного кислорода в ней. Другой путь попадания – из внешней среды. Да, кислород может проникать в трубы и радиаторы из воздуха и попадать в теплоноситель.
Сравнительные показатели температурного удлинения и кислородопроницаемости
Чем опасен кислород? Он разрушает металлические элементы отопительной системы, т.е. в данном случае от коррозии пострадают не сами трубы, а вентили, насосы и т.д. Кроме того, приходится иметь дело с кавитационными процессами. Пузырьки воздуха схлопываются с высбождением энергии, которой достаточно для постепенного повреждения металлических элементов. Страдают снова-таки насосы, вентили и т.д. Исследования показывают, что из-за высокой кислородопроницаемости труб элементы системы отопления могут выйти из строя уже через 3-5 лет.
Кавитация. Разрушение вентиля в результате насыщения теплоносителя кислородом
Низкотемпературные системы (теплые полы, панельное отопление), оборудованные полипропиленовыми трубами без кислородного барьера, также страдают, но главная беда тут – заиливание из-за развития аэробных микроорганизмов.
Для систем отопления необходимо брать трубы с кислородонепроницаемым барьером (диффузным слоем), а стекловолокно кислород пропускает. Остается только алюминиевая фольга
Важно, чтобы она была без перфорации и проварена лазером встык. Фольга с дырками, или проваренная внахлест не убережет систему от попадания в нее кислорода
Преимущества:
- относительно длительный срок эксплуатации. Если верить производителям, долговечность достигает 50 лет;
- устойчивость к коррозии. Внутренняя поверхность труб остается гладкой в течение всего срока эксплуатации, не ухудшая пропускную способность. Благодаря герметичности кислород не проходит внутрь системы и не повреждает ее металлические элементы (в случае армирования алюминием);
- высокая механическая прочность;
- небольшой вес;
- стойкость к низким температурам. Если в трубе замерзла вода, за целостность можно не переживать – благодаря способности расширятся материал не будет поврежден и после оттаивания примет первоначальную форму;
- герметичное соединение, которое обеспечивается специальными фитингами и сваркой;
- относительно несложный процесс монтажа. Для соединения отдельных элементов фитингами используют специальный сварочный аппарат, который в народе часто называют утюгом и паяльником. На сварку стыка уходит несколько секунд, а научится работать аппаратом несложно;
- невысокий уровень шума при движении воды по трубам, особенно если сравнить с металлическими аналогами;
- полная безвредность для здоровья;
- относительно низкая цена. Полипропиленовые трубы обойдутся дешевле, чем металлопластиковые или нержавеющие.
Среди недостатков:
- невозможность использовать в пожароопасных помещениях;
- высокое линейное расширение оборачивается необходимостью использования компенсаторов.
Часто к недостаткам причисляют невысокую термостойкость, низкую жесткость и неустойчивость к гидроударам. Это объясняется неправильным выбором полипропиленовых труб. Для систем отопления необходимы только армированные изделия, которые не провисают, выдерживают высокую температуру и давление. Кроме того, большое значение имеет процесс производства: при нарушении технологии выходят трубы ненадлежащего качества, поэтому предпочтение лучше отдавать проверенным именитым производителям.
Нормативы организации отопительной системы
От того, какой установлен отопительный прибор и на каком топливе он работает, будет зависеть разновидность труб, используемых для системы. В газифицированных домах монтируют газовое оборудование.
Такой котел имеет следующие элементы:
- насосы;
- автоматическое управление;
- защитные механизмы.
В тех случаях, когда централизованной подводки газа нет, как правило, устанавливают твердотопливные или электрические котлы.
Существует ряд правил при сборке отопительной системы с таким оборудованием:
Допускается использование различных типов труб
Главное, при выборе изделий обратить внимание на маркировку, которая определяет область применения данного вида трубы, и ее характеристики. Как правило, если разводка – двухтрубная с естественной или принудительной циркуляцией теплоносителя, применяют металлопластиковые отопительные трубы 16×2,0
Если общая отапливаемая площадь здания составляет порядка 100 м2, протяженность труб от котла до радиаторов не должна превышать 25 м. В тех случаях, когда отопительная система оснащена большим числом радиаторов, целесообразно использовать двухконтурную разводку с трубами большого сечения. Обязательным элементом газового отопления является установка вытяжной трубы для выведения продуктов сгорания. Наличие любых запорных элементов между отопительным прибором и системой безопасности – запрещено. Монтаж системы отопления следует проводить с соблюдением нормативов расстояния между элементами.
№5. Нержавеющие трубы для отопления
Гофрированные трубы из легированной нержавеющей стали лишены многих недостатков стального аналога. Их используют для обустройства систем отопления в новых домах, а также для реконструкции отопительной системы в старых, большую популярность они приобрели в обустройстве теплых полов, горячего и холодного водоснабжения. Столь широкая сфера применения объясняется главной особенностью данного вида труб – способностью гнуться.
Преимущества:
- нержавеющие гофрированные трубы устойчивы к коррозии, не собирают на стенках накипь, долговечны;
- стойкость к гидроударам и внешним механическим воздействиям;
- незначительное температурное расширение;
- гибкость, причем гнется такая труба практически без уменьшения внутреннего диаметра. Это удобно, когда пространство для монтажа системы отопления ограничено. Кроме того, сложные в плане конфигурации системы можно устанавливать с минимальным количеством соединений. Данная особенность сделала нержавеющие трубы очень популярными при обустройстве водяных теплых полов;
- высокая теплоотдача;
- относительно несложный монтаж;
- широкая сфера использования.
Минус, как можно догадаться, только один – стоимость, но она окупается долговечностью и простотой монтажа. Еще одна неприятная особенность – невысокая долговечность уплотнительных колец, около 30 лет.
Состав и производство
Для бытового назначения изделия выпускаются по ГОСТ Р 53630-2009.
Стандарт предназначен для изготовления напорных многослойных труб с круглым сечением, которые предназначаются для транспортировки воды, включая питьевую, и для монтажа водоснабжения и теплоснабжения.
МПТ состоят из нескольких слоёв пластика, металла и специального клея:
- слой — внутренний, находится в постоянном контакте с жидкостью, пластик;
- клеящий слой;
- барьерный слой, алюминий тонкого проката или стекловолокно;
- клеящий слой;
- слой — наружный, подвергается воздействиям внешней среды, пластик.
Клеящий состав состоит из композитов, в основе которых, термопластичные полимеры с адгезией к слоям и температурой плавления от 120 градусов. Пластиковые составляющие для внутреннего слоя производят на основе следующих полимеров:
- полиэтилен сшитый, с прочностью от 8 МПа (какой понадобится купить инструмент для монтажа труб);
- полиэтилен с повышенной теплостойкостью и прочностью от 8 МПа;
- полипропилен с прочностью от 8 МПа;
- полибутен с прочностью от 12,5 МПа.
Металлический слой делают из тонкой алюминиевой или стекловолоконной ленты. Внешний слой представляет собой полимеры с низкой проницаемостью кислорода.
Производство МПТ – сложный высокотехнологичный процесс.
Расплавленные полимеры, равномерно, подаются в формовочные механизмы, где происходит склейка слоёв. Одновременно, проходит формовка труб по наружному и внутреннему диаметрам.
На выходе, изделие попадает в охлаждающие ёмкости, после которых режется или наматывается в бухты.
Применение полимеров и металла позволило использовать плюсы каждого материала, добиваясь от труб совмещения полезных характеристик.
Полимерные слои защищают армирующий слой алюминия от коррозийных процессов. Металл делает изделия гибкими, повышая прочность на излом.
Благодаря такой комбинации, трубы выдерживают температуру горячей воды, не изменяя своих технических характеристик (о применении холодной сварки для труб под давлением прочитайте в этой статье.).
