Фреоновая магистраль и дренажный трубопровод кондиционера: характеристики, особенности, монтаж

Возможные проблемы и заломы по трассе кондиционера

Проблемы при установке оборудования чаще всего возникают по вине хозяев помещения, которые не зная нюансов, требуют выполнить действия, не рекомендуемые производителем:

• Просят разместить внутренний блок над батареей отопления. Кондиционер будет работать на износ и быстро сломается компрессор, замена которого стоит половину всего оборудования.
• Устанавливают мебель на пути воздушных масс. Холодный воздух вернется к кондиционеру быстрее, датчик отключит систему, а в комнате будет жарко.
• При монтаже внешнего блока на балконе или лоджии оговаривается, что они не будут стеклиться для доступа воздуха. Если в дальнейшем балкон все же застеклить, компрессор будет перегреваться и придется менять детали на новые.

Проблемы монтажников:

• Заломы и загиб медных труб по диаметру меньше 10 см. Создают проблемы при и циркуляции и прокачке фреона, что увеличивает нагрузку на компрессор.
• Некачественный крепеж внешнего устройства. Грозит обвалом оборудования и травмами – вибрации блока говорят о том, что крепить нужно лучше.
• Неправильно выбранная стена для монтажа внешнего оборудования. Крепление производится только на несущие конструкции.

Источники

• https://sovet-ingenera.com/vent/cond/kak-prolozhit-trassu-konditsionera.html
• https://akak7.ru/prokladka-trassy-dlya-kondicionera-razmer-shtroby-maksimalnaya-dlina-zalom-i-stoimost.html
• https://asvent.ru/shtroba-pod-kondicioner/
• https://venteler.ru/dlina-trassy-ot-naruzhnogo-bloka-do-vnutrennego-konditsionera/
• https://stroycollege12.ru/trassa-kondicionera-po-potolku/
• https://homengineer.ru/conditioning/montazh/trassy
• https://quatron.ru/stati/prokladka_trassi_konditsionera_svoimi_rukami_10_shagov_k_yspehy.html
• https://StrojDvor.ru/kondicionirovanie/ustanovka/kak-pravilno-prolozhit-trassu-dlya-kondicionera-po-stenam-ili-potolku/

Что такое трасса кондиционера?

Каждая сплит система состоит, как минимум, из двух модулей внешнего и внутреннего типа. Количество внутренних модулей определяется мощностью оборудования и зависит от площади помещения.

Все модули соединяются между собой системой трубопроводов, обеспечивающих передвижение хладагента и слив конденсата.

Система трубопроводов, соединяющая внутренний модуль с внешним, а также кабельная питающая линия называются трассой кондиционера

Помимо трубопровода, все модули соединены кабелем, обеспечивающим питание и управление. Именно этот кабель и трубопровод, соединяющие все модули, и получили название – трасса кондиционера.

Нормативы, регулирующие порядок дренажа кондиционеров

                Существуют
нормы СНиП и СанПиН,
запрещающие сброс конденсата на улицу через отверстие в наружной стене. Этот
вариант вывода влаги дает массу отрицательных последствий:

• разрушение несущих конструкций здания;
• распространение болезнетворных бактерий;
• загрязнение фасада здания и окон, расположенных поблизости от точки слива.

Дополнительным фактором
становится звук падающих капель, отвлекающий от дел и мешающий соседям отдыхать
в ночное время.

Рекомендованным вариантом
удаления является слив
конденсата из кондиционера в канализацию. Этот способ позволяет избежать
всех нежелательных последствий оседания влаги на испарителе кондиционера.

Существует еще один запрет
действующих нормативов. Он относится к выводу образовавшейся влаги в ливневую канализацию. Причина такого
ограничения заключается в нестабильности работы ливневки — во время
сильного дождя в ней создается значительное давление. Из-за него вода может
подниматься по трубкам и вывести из строя кондиционер. Кроме того, ливневые
стоки могут попасть в жилые помещения.

Нередко встречаются утверждения о
принятии закона,
запрещающего выводить слив сплит-систем на улицу и предписывающего вывод дренажа кондиционера в
канализацию. Однако, найти его оказалось невозможно. Представляется, что
решение вопроса на таком уровне является избыточной мерой. Вполне достаточно
действующих СНиП, СанПиН и собственного понимания необходимости соблюдать эти
нормативы.

Установка внутреннего блока сплит-системы:

Внутренний блок кондиционера устанавливается на соответствующую перфорированную монтажную (фиксационную) пластину, предназначенную для удержания аппаратуры в надёжном статичном положении. Компания-производитель обязана предоставить соответствующую фиксационную плиту вместе с самим кондиционным устройством.

Расставление отметок

Для стабильной работы кондиционера важно зафиксировать пластинку в точности так, как это требуется по изначальному инженерному расчёту. Поэтому, чтобы самостоятельно определить строгую горизонталь, необходимо использовать строительный уровень

Если же расчёт будет проведёт неверно, а внутренний блок будет установлен неправильно, то накапливающийся в нём конденсат не будет выходить в трубу, а будет стекать прямиком на пол, поэтому следует очень серьёзно отнестись к процедуре крепления внутреннего блока к монтажной пластине, и желательно попрактиковаться перед этим

Если же расчёт будет проведёт неверно, а внутренний блок будет установлен неправильно, то накапливающийся в нём конденсат не будет выходить в трубу, а будет стекать прямиком на пол, поэтому следует очень серьёзно отнестись к процедуре крепления внутреннего блока к монтажной пластине, и желательно попрактиковаться перед этим.

Монтажную пластину прижмите к стене и отмерьте от неё нужное вам расстояние (в соответствии с указанными выше минимумами) к потолку и стенкам, и расставьте фломастером отметины на местах, где должны быть просверлены отверстия.

Бурение отверстий в стене

После того, как вы расставите всю соответствующую разметку для отверстий – её, соответственно, потребуется реализовать. Отмеченные места необходимо пробуравить перфоратором. При этом, минимальный диаметр пробуравленного отверстия должен составлять 5 сантиметров, т.к. это минимальное открытое отверстие, в которое способна свободно пройти магистраль.

Данный метод, кроме того, отлично работает при потребности провести магистраль сквозь бетонированную стену. Осуществляя бурение, следует внимательно следить за происходящим на улице, чтобы на проходящих мимо вашего дома граждан не упали фрагменты кирпича или бетонная крошка, рассыпавшиеся при просверливании последних нескольких сантиметров стенки.

Закрепление внутреннего блока

Наконец, когда почти всё готово, в просверленные отверстия необходимо протолкнуть дюбеля. Хорошо примерьте внутренний блок на монтажную пластину и закрутите в каждый из дюбелей подходящие по диаметру саморезы, таким образом закрепив с их помощью пластину, а затем просто установите сам внутренний блок поверх, таким образом крепко и основательно его укрепив.

Выбор места

Установка кондиционера своими руками начинается с определения места расположения оборудования. Так как сплит системы состоят из двух или более блоков, то придется выбирать место для обоих

При этом необходимо учесть как будет распространятся холодный воздух в доме или квартире, а также принять во внимание технические требования

Начнем с технических требований. При выборе места расположения внутреннего блока учитываем такие требования:

• от блока до потолка — не менее 15 см (у некоторых производителей не менее 20-30 см);
• до стены сбоку — не менее 30 см;
• до препятствия, о которое будет разбиваться поток холодного воздуха — не менее 150 см.

Распространенные варианты установки кондиционеров

Наружный блок обычно ставят обычно возле окна или на открытом балконе, если он есть. На застекленном балконе/лоджии возможна установка на ограждении (если оно имеет достаточную несущую способность) или рядом на стене. Если живете вы на первом или втором этаже многоэтажки, наружный блок стараются поставить выше уровня окна — подальше от прохожих. На более высоких этажах можно располагать под окном или сбоку.

Если установка кондиционера своими руками планируется в частном доме, выбирается место обычно исходя из несущей способности стен. При наличии вентилируемого фасада можно применить особое крепление или навесить блок на цоколь, если он есть.

При выборе места расположения блоков сплит-системы, необходимо также помнить о том, что в большинстве случаев нормируется минимальное и максимальное расстояние между блоками. Конкретные цифры зависят от производителя. Например, минимальное расстояние может быть 1,5 м , 2,5 м (разные модели Daikin) и даже 3 метра (Panasonic). У некоторых производителей минимальная длинна не регламентируется, то есть может быть любой. В этом случае вы можете установить блоки «спина к спине». Монтажники такой способ монтажа называют «бутерброд».

Начинается монтаж кондиционера своими руками с выбора места его расположения

Чуть проще ситуация с максимальным расстоянием между двумя блоками. Оно обычно составляет 6 метров. Может быть и больше, но тогда потребуется дополнительная дозаправка системы фреоном, а это — дополнительные расходы, и немалые. Потому стараются вложиться в требуемые 6 метров.

Трубы для систем теплоснабжения

Подземная прокладка теплоснабжения требует использования специальных труб, выдерживающих определенные температуры и давление, устойчивых к гидроудару. Для изготовления труб систем отопления используют:

• оцинкованную сталь, выдерживающую давление до 12 атмосфер и высочайшие температуры. Слабое место стальных труб – резьбовые соединения. К прочим недостаткам относится невозможность совмещения с системой теплых полов, сложность монтажа и высокая стоимость;
• полипропилен, функционирующий при давлении до 9 атмосфер и температуре до 90-95º С (он многократно дешевле стали и легок в установке);
• сшитый полиэтилен, отличающийся низким коэффициентом теплового расширения. Практически исключается возможность разрыва трубы из сшитого полиэтилена. Она надежно работает при давлении до 12 атмосфер и температуре до 90-95º С. Но – недешева, относится к премиальной ценовой категории;
• металлопластик не уступает в сопротивлении давлению и температуре сшитому полиэтилену. Однако при его монтаже стоимость системы заметно возрастает. Потребуются дополнительные фитинговые соединения.

Использование предизолированных труб в значительной мере ускоряет процесс монтажа теплосетей

Оптимальным вариантом для наружных теплосетей в ряде случаев может выступать применение теплоизолированных труб. Их конструкция сочетает трубу-теплоноситель и изоляцию, не требует сварки при установке.

Преимущества фреоновой магистрали и дренажной системы кондиционера

1. Эффективность охлаждения

Фреоновая магистраль и дренажный трубопровод позволяют поддерживать стабильную температуру в помещении, предотвращая перепады температуры и обеспечивая эффективное охлаждение. Благодаря этому оптимизируется работа кондиционера, что уменьшает износ оборудования и снижает расходы на электроэнергию.

2. Надежность и безопасность

Фреоновая магистраль и дренажный трубопровод имеют долгий срок эксплуатации и высокую надежность. Они обладают высокой устойчивостью к повреждениям и требуют минимального технического обслуживания. Кроме того, чистый фреон не является опасным для окружающей среды и здоровья людей, а дренажный трубопровод предотвращает риски возникновения затоплений.

3. Удобство монтажа и обслуживания

Фреоновая магистраль и дренажный трубопровод можно легко монтировать внутри или снаружи здания, что позволяет оптимизировать пространство в помещении. Также с их помощью можно создавать многоуровневые системы кондиционирования, что даёт возможность регулировать температуру по отдельным зонам и снижать расходы на энергию. При необходимости проведения технического обслуживания, систему легко разобрать и заменить неисправные детали.

4. Эстетичность и малый уровень шума

Фреоновая магистраль и дренажный трубопровод имеют компактный размер и эстетичный внешний вид, что делает их незаметными в интерьере. Также они создают минимальный уровень шума, что позволяет комфортно находиться в помещении.

ВТОРОЙ ЭТАП МОНТАЖА – НАВЕСКА БЛОКОВ И ЗАПУСК ОБОРУДОВАНИЯ

 1. Если трасса уже заложена и есть готовность для второго этапа монтажа, присоединение фреоновых трасс к блокам сплит системы необходимо выполнять только при стабильной плюсовой температуре на улице! Внутри медных трубок, в точке их выхода на улицу при околонулевой уличной температуре присутствует конденсат в виде мелких капелек воды. Перед первым запуском сплит системы воды во фреоновом контуре быть не должно, вне зависимости от того в каком агрегатном состоянии она находится! Вспомните точку росы из школьного курса физики – здесь без неё не обошлось. Мелкие водяные капельки невозможно испарить с внутренней стенки медной трубки вакуумным насосом, даже мощным, и даже если вакуумировать трассу несколько часов. Почему, спросите вы, ведь в вакууме вода испарится? Да потому, что на улице холодно, в помещении тепло, а газовых законов ещё никто не отменял.     О таком обязательном для климатехников приборе как вышеупомянутый вакуумный насос расскажем подробнее.  2. Обязательно уточняйте у климатехников используют ли они вакуумный насос! Если вам ответят “Он для бытовых сплит систем не нужен, мы и так всё отлично сделаем” – сразу ищите других исполнителей. Это не климатехники, а шабашники! Вакуумный насос – недешёвый прибор, а зачем халтурщикам дополнительные затраты? Заказчик скорее всего не знает как должно быть правильно, а значит ничего страшного – ведь и так всё заработает.. Заработать то – заработает, но вот проработает недолго..

Вакуумный насос с присоединённым манометрическим коллектором. Время вакуумации зависит от длины трассы и производительности насоса

Вакуумация сплит систем важна потому, что:

А. Кондиционер – достаточно сложная техника внутри которой циркулирует фреон, смешанный с компрессорным маслом. Масло очень гигроскопично и боится попадания в него влаги (из воздуха). Вакуумный насос откачивает из фреонового контура атмосферный воздух, так как содержащаяся в нём влага впитывается компрессорным маслом (а не фреоном, как ошибочно считается) при работе сплит системы, что приводит к скорой поломке компрессора. Горе-“специалисты” скажут: “Зачем вакуумировать? Я сейчас вам и так систему фреоном продую, нас так учили ещё 20 лет назад.” И сделают “пшик” из медной трубки. “Вот видите, никакой бяки там внутри уже нет, беспокоиться не нужно.” “Специалисты” схитрили, грубо нарушив технологию! Продувка трассы действительно практиковалась в стародавние времена, этому действительно учили, а производители тогдашних кондиционеров описывали процедуру продувки в своих инструкциях. Да и компактный вакуумный насос был редкостью. Но время не стоит на месте, и если климатической технике со старыми фреонами (R12, R22) и минеральным компрессорным маслом процедура продувки не вредила, то с современными  фреонами (R32, R410a, R407c) используется синтетическое компрессорное масло, интенсивно впитывающее влагу. Здесь продувка исключается – только вакуумация!Б. При работе вакуумного насоса во фреоновом контуре сплит системы создается отрицательное давление, ну почти вакуум. По манометрическому коллектору, присоединённому к вакуумному насосу, мастером контролируется герметичность всех вальцовочных соединений контура. Если утечка обнаруживается, то она скорее всего – именно на вальцовочном соединении. Негерметичную вальцовку (а их может быть и несколько) необходимо отыскать и переделать, после чего повторить процедуру вакуумации. Если оставить контур негерметичным, сплит система через достаточно короткое время утратит работоспособность и дозаправлять её фреоном будет бесполезно до тех пор, пока утечка не будет обнаружена и устранена.

Где лучше установить кондиционер в двухкомнатной квартире

Не редко приходится слышать такой вопрос. Частично я уже дал ответ, выразив свое мнение. А именно я говорил, что эффективнее устанавливать кондиционер в конкретной комнате, а не в коридоре. Так всё же, в каких комнатах прибор лучше установить? Я дам несколько рекомендаций, с помощью которых вы сможете для конкретного случая определить места размещения блоков.

«Двушка» часто представляет собой три «жилых» комнаты – гостиная, спальня и кухня. Определяем, где мы больше всего отдыхаем и спим. Я считаю, что спальня в этом плане должна иметь приоритет. Поскольку любой человек практически треть жизни проводит во сне! Если квартира является еще и местом работы, то определяем для себя, где больше всего проводим времени.

Вторую по приоритету комнату вычисляем по тому же принципу. Если затрудняетесь с выбором, то я предлагаю остановиться на гостиной (там, где мы тоже много отдыхаем).

После того, как определили приоритеты по комнатам, УЧИТЫВАЕМ СВОИ ФИНАНСОВЫЕ ВОЗМОЖНОСТИ И ЖЕЛАНИЯ. Если планируете обойтись одним кондиционером, то ставим его согласно вашим потребностям (я рекомендую в спальню).

Если позволяет бюджет, то отличным решением было бы установка «кондеев» в двух основных комнатах (спальня и гостиная, например). И при этом лучше учитывать маленький запас по мощности. Например, если гостиная и спальня имеют площадь каждая по 15 м.кв., то можно поставить в каждую по «девятке» 2,7 кВт (хотя «семерка» по мощности 2 кВт вполне подошла бы для каждой из комнат!). Эта замена обойдется не на много дороже, но при таком раскладе даже в коридор и на кухню «дойдет» живительная прохлада.

Если денег вообще немерено, то ставьте кондиционеры в каждой жилой комнате (спальня, гостиная, кухня).

Альтернатива открытой прокладке кабеля по фасаду

Причины, по которым не следует монтировать СИП или другой провод открытым способом по стене:

1. Дом обшит пожароопасным утеплителем, декоративной обивкой: сайдингом, деревянной вагонкой.
2. Имеется опасность механического воздействия на кабель: открывающиеся ставни, ветки деревьев, и другое.
3. Просто из эстетических соображений: не хочется, чтобы по фасаду был проложен кабель на расстоянии 6 см от стены.
4. Используемый кабель по характеристикам не предназначен для открытого монтажа на внешних стенах зданий.

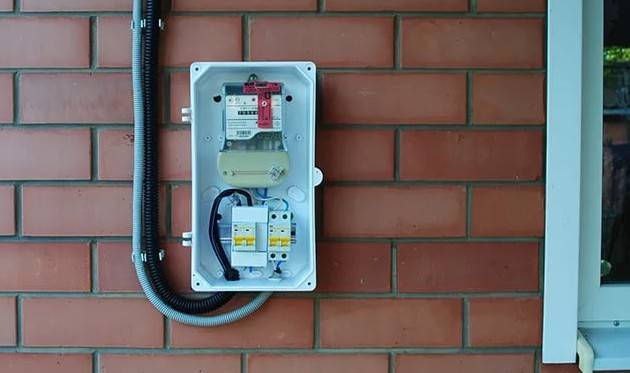

В таком случае применяется закрытый кабельный короб, или металлорукав. Он может быть закреплен непосредственно на стене. Если поверхность покрыта пожароопасным материалом — рукав не должен поддерживать горение.

Специальных требований нет, принцип монтажа аналогичен кабелю СИП. Единственное обязательное условие — при заведении рукава (короба) в коммутационные или распределительные щитки, обеспечивается защита от попадания влаги во внутреннюю полость.

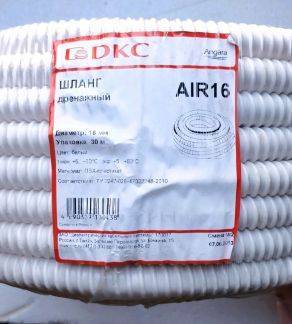

Функции дренажной системы

Образование и накопление большого количества конденсата внутри блоков кондиционера приводит к протеканию воды на фасад дома, а также на стены и мебель в комнатах. Кроме того наличие избыточной влаги внутри прибора может вызвать короткое замыкание электропроводки, что выведет его из строя.

В зависимости от выбранного режима работы на поверхностях конденсатора или испарителя образуется конденсат, который постепенно скапливается внутри кондиционера. Причиной его появления служит разница температур хладагента, циркулирующего по трубкам, и проходящего через них воздуха. Для того, чтобы избежать излишнего скопления воды, в конструкции устройства предусмотрена специальная система слива конденсата. В ее состав входят емкость (поддон) для сбора влаги и дренажные трубки, с помощью которых конденсат отводится от кондиционера.

Место отвода:

• На улицу – самый простой способ, реализуемый в бюджетных моделях кондиционеров. Дренажные трубки просто выходят наружу через отверстия, предназначенные для других коммуникаций. Недостаток этого способа – образование луж у домов, потеки воды на стенах и пр..
• В канализацию – более сложный вариант, лишенный недостатков бюджетного варианта. При этом дренаж кондиционера в канализацию предусматривает обязательную установку гидрозатвора (сифона), который предотвратит появление неприятного запаха.
• С использованием специального дренажного насоса. Этот способ применяют в тех случаях, когда невозможно обеспечить необходимый уклон по всей длине трубопровода. Насос позволяет «поднять» конденсат на необходимую высоту, откуда конденсат из кондиционера сольется «самотеком».

Электрический кабель

Завершительным этапом монтажа системы кондиционирования является подключение кондиционера к электрической сети и подключение межблочного кабеля кондиционера.

Для установления соединения между наружным и внутренним блоками кондиционера, для управления наружным блоком, а также для его питания используется межблочный кабель.

Наружный и внутренний блоки содержат клеммные колодки для подключения межблочного кабеля.

Определяющим параметром при выборе кабеля является мощность кондиционера.

Питающий и межблочный кабель для кондиционера выполняются из меди.

Для подключения кондиционера выбирается трех-, четырех- или пятижильный кабель. При этом одна из жил питающего кабеля обеспечивает защитное заземление кондиционера.

Поперечное сечение жилы определяется мощностью кондиционера:

• 1,5 мм2 – мощность до 3 кВт
• 2,5 мм2 – мощность от 3 до 5 кВт
• не менее 4 мм2–мощность до 8 кВт

Подключение кондиционера можно осуществить тремя способами:

1. Электропитание наружного блока обеспечивает трехжильный кабель (1 жила – фаза, 2 жила – ноль, 3 жила – заземление), при этом для информационной связи внутреннего и наружного блока используется также трехжильный кабель.
2. Электропитание подводится к наружному и к внутреннему блоку шлейфом: трехжильный питающий кабель подключается к одному из блоков, информационная связь между блоками обеспечивается посредством пятижильного кабеля (две жилы – информационные, жила – фаза, жила – ноль, жила – защитное заземление). Данный вид подключения самый распространенный для бытовых кондиционеров.
3. Электрическое питание внутреннего и наружного блока производится раздельно с помощью трехжильного кабеля. Обмен информацией между блоками обеспечивается двухжильным кабелем.

Качество расходных материалов системы кондиционирования – решающий фактор, который определяет надежность работы климатической системы. Следует ответственно подходить к процедуре их выбора или доверить это специалистам.

Получить бесплатную консультацию инженера по кондиционированию

Получить!

Прокладка трассы. Кратко

Вкратце установка трассы для кондиционера выглядит следующим образом:

1. Обозначается точное место установки настенного блока. Учитывается чистовая высота потолков в комнате, ширина потолочного плинтуса/багета, размеры блока. На стене размечается место для монтажа;





















2. Перфоратором производится штробление стены, а также делается технологическое отверстие в наружной несущей стене дома;

3. В штробу и через отверстие укладываются трубы кондиционера и провода. Затем трасса заделывается с помощью штукатурки, а отверстие закрывается монтажной пеной и декоративной заглушкой;

4. К коммуникациям подключаются блоки (внешний блок и внутренний).

Медные трубы

Одним из основных элементов любой системы кондиционирования является трубопровод, по которому циркулирует хладагент – фреон. В качестве материала трубопровода обычно выбирают медь.

Основные достоинства меди:

• Медь – мягкий металл: легко поддается обработке, обладает высокой ковкостью; обладает высокими прочностными характеристиками. Это позволяет изготавливать из нее трубопроводы малого диаметра и малой толщиной стенки, а также позволяет выдержать подачу фреона под высоким давлением.
• Высокая теплопроводность (примерно 4*102 Вт/м*К))
• Коррозионная стойкость
• Высокая температура плавления
• Слабая зависимость свойств меди от температуры в широком температурном диапазоне.
• Доступность и относительно небольшая стоимость
• Медь не вступает в реакцию с фреоном и многими другими хладагентами.
• Высокая бактерицидная активность

Медная труба для кондиционирования

Не смотря на то, что медь обладает множеством достоинств, стоимость медных труб кондиционирования относительно невелика.

Медные трубки размещаются между наружным и внутренним блоками и обеспечивают транспортировку хладагента.

Система кондиционирования включает в себя две медные трубы различного диаметра. Труба меньшего диаметра предназначена для транспортировки жидкого фреона, большего диаметра – для газообразного.

Диаметр медной трубы напрямую зависит от производительности системы кондиционирования (чем выше мощность, тем больше расход хладагента, тем больше диаметр трубопровода). Длина и диаметр трубы также взаимосвязаны. Поэтому прежде чем купить трубу кондиционирования, необходимо детально ознакомиться с ее параметрами.

Медные трубы для систем кондиционирования производят следующего диаметра:

Наружный диаметр	Толщина стенки	Наружный диаметр	Толщина стенки
дюйм	мм	мм	дюйм	мм	мм
1/4	6,35	0,8	1 1/8	28,58	1,0
3/8	9,52	0,8	1 1/4	31,8	1,1
1/2	12,70	0,8	1 3/8	34,92	1,1
5/8	15,88	1,0	1 1/2	38,1	1,15
3/4	19,05	1,0	1 5 /8	44,59	1,25
7/8	22,22	1,0	2	50,8	1,4
1	25,4	1,0

Диаметры и толщина медной трубы кондиционирования рассчитываются исходя из производительности системы охлаждения.

Изготовление медных труб происходит по методу штамповки или прокатки. Затем по отношению к трубам применяют процесс отжига (нагрев до высокой температуры с последующим медленным охлаждением).

Именно отожженные (мягкие) медные трубы обладают высокой степенью эластичности, что позволяет им изгибаться под необходимым углом во время монтажа.

Отожженные медные трубы также бывают бесшовные и со швом. В климатических системах предпочтение отдается бесшовным трубам.
