Двухтрубный контур в частном доме
Для начала немного обобщим. Возьмём для примера расчет диаметра труб из полипропилена для отопления в частном доме. В основном для контура применяют изделия сечением 25 мм, а отводы к радиаторам ставят 20 мм. Благодаря тому, что размер труб для отопления в частном доме, использованных в качестве патрубков к батареям меньше, происходят следующие процессы:
скорость теплоносителя растет; улучшается циркуляция в радиаторе ; батарея прогревается равномерно, что важно при нижнем подключении. Также возможны комбинации диаметра основного контура 20 мм и отводов 16 мм
Также возможны комбинации диаметра основного контура 20 мм и отводов 16 мм.
Чтобы убедиться в вышеуказанных данных, можно провести расчет диаметра труб для отопления частного дома самостоятельно. Для этого потребуются следующие значения:
Зная количество отапливаемых квадратных метров, мы можем рассчитать мощность котла и какой диаметр трубы выбрать для отопления. Чем мощнее нагреватель, тем большего сечения изделия можно использовать с ним в тандеме. Для обогрева одного квадратного метра помещения потребуется 0,1 кВт мощности котла. Данные справедливы если потолки составляют стандартные 2,5 м;
Показатель зависит от региона и утепления стен. Суть в том, что чем больше теплопотери, тем мощнее должен быть нагреватель. Чтобы обойти сложные вычисления, которые в приблизительном расчете неуместны, просто нужно добавить 20% к мощности котла, рассчитанной выше;
скорость воды в контуре.
Допускается скорость теплоносителя в диапазоне от 0,2 до 1,5 м/с. При этом в большинстве расчетов диаметра труб для отопления с принудительной циркуляцией принято брать среднее значение в 0,6 м/с. При такой скорости исключается появление шума от трения теплоносителя об стенки;
насколько остывает теплоноситель.
Для этого от температуры подачи отнимают температуру обратки. Естественно, точных данных вы не можете знать, тем более что находитесь на этапе проектирования. Поэтому оперируйте средними данными, которые составляют 80 и 60 градусов, соответственно. Исходя из этого, теплопотери составляют 20 градусов.
Теперь сам расчет как подобрать диаметр трубы для отопления. Для этого возьмем формулу, в которой изначально есть две постоянные величины, сумма которых составляет 304,44.
Условный проход контура, возведённый в квадрат = 304,44 х (квадратура помещения х 0,1 кВт + 20%) / теплопотери теплоносителя / скорость потока.
Последнее действие – это извлечение корня квадратного из полученного результата. Для наглядности посчитаем, какого диаметра трубы использовать для отопления частного дома с одним этажом площадью 120 м 2 :
304,44 х (120 х 0,1 + 20%) / 20 / 0,6 = 368,328
Теперь вычислим корень квадратный из 368,328, что равно 19,11 мм. Перед тем как выбрать диаметр трубы для отопления, еще раз делаем акцент на том, что это так называемый условный проход. У изделий из разного материала отличается толщина стенок. Так, например, у полипропилена стенки толще, чем у металлопластика. Раз уж мы в качестве образца вяли полипропиленовый контур, продолжим рассматривать этот материал. В маркировке этих изделий указывается наружное сечение и толщина стенок. Методом отнимания узнаем нужную нам величину и подбираем в магазине.
Соотношение наружного и внутреннего диаметра полипропиленовых труб

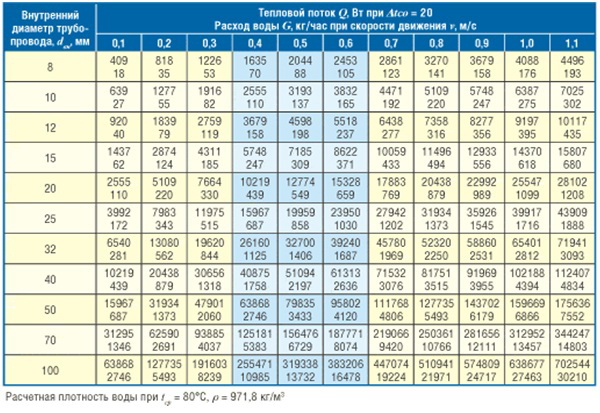

Для удобства воспользуемся таблицей.
По результатам таблицы можно сделать вывод:
- если достаточно номинального давления в 10 атмосфер, то подходит наружное сечение трубы для отопления в 25 мм;
- если требуется номинальное давление в 20 или 25 атмосфер, то 32 мм.
Металлопластиковые трубопроводы отопления
Для вашего дома мы предлагаем только качественные металлопластиковые трубопроводы отопления. Они отличаются высокой прочностью и долговечностью. Металлопластиковые трубы не подвержены коррозии и не ржавеют, поэтому они подходят для использования в системах отопления.
У нас вы найдете трубы разных диаметров, что позволяет подобрать оптимальный вариант для вашей системы отопления. Диаметр трубы зависит от мощности вашего котла, длины трубопровода и количества радиаторов. Наши специалисты помогут подобрать все необходимое для вашей системы отопления.
Наши металлопластиковые трубы легко монтируются и позволяют создать надежную систему отопления. Простой монтаж не требует особых навыков и проходит быстро. Это позволяет сэкономить на затратах на монтаж. Металлопластиковые трубы удобны в транспортировке и выборе, так как имеют небольшой размер.
Выбирая металлопластиковые трубы, вы можете быть уверены в качестве и надежности вашей системы отопления. Необходимые материалы для установки трубопроводов вы можете приобрести у нас. Наши специалисты всегда готовы помочь вам с выбором необходимых материалов и ответить на все вопросы.
Преимущества металлопластиковых трубопроводов:
- прочность и долговечность;
- отсутствие коррозии и ржавчины;
- легкий монтаж и небольшие размеры труб;
- надежность и долговечность вашей системы отопления.
Установка и разводка системы — монтаж
Для возведения отопительного контура в частном доме нужно учесть некоторые детали. Существуют разные схемы разводки системы
Важно, выбрать и спроектировать наиболее оптимальный вариант. Циркуляция носителя бывает естественной и принудительной. В некоторых случаях удобен первый вариант, в других — второй
В некоторых случаях удобен первый вариант, в других — второй.
Естественная циркуляция происходит за счет изменения плотности жидкости. Горячий носитель характеризуется меньшим показателем плотности. Вода, направляющаяся по обратному пути, более плотная. Таким образом нагретая жидкость поднимается по стояку и двигается по горизонтальным магистралям. Они монтируются под небольшим углом, составляющем не более пяти градусов. Уклон позволяет перемещаться носителю методом самотека.
Схема отопления, работающая на основе естественного циркулирования, считается самой простой. Для выполнения ее монтажа не нужно обладать высокой квалификацией. Но она подходит только для зданий небольшой площади. Длина магистрали в этом случае не должна превышать тридцать метров. Из минусов этой схемы можно выделить низкое давление внутри системы и необходимость применять каналы значительного сечения.
Принудительная циркуляция подразумевает наличие специального циркуляционного насоса. Его функция — обеспечивать перемещение носителя по магистрали. При реализации схемы с принудительным движением жидкости не нужно создавать наклона контура. Из ее недостатков можно выделить энергетическую зависимость системы. Если произойдет отключение электричества, движение носителя в системе будет затруднено. Поэтому желательно, чтобы в доме присутствовал собственный генератор.
Разводка бывает:
- Однотрубной.
- Двухтрубной.
Первый вариант реализуется через последовательное протекание носителя через все радиаторы. Такая схема является экономной. Для ее реализации потребуется минимальное число труб и фасонных частей к ним.
Для этого нужно воспользоваться так называемой «Ленинградской» схемой разводки.
Она подразумевает монтаж обходных труб и запорной арматуры на каждом радиаторе. Такой принцип позволяет обеспечить бесперебойную циркуляцию носителя при отсечении какой-либо батарее.
Установка двухтрубной схема отопления в частном доме заключается в подключении к каждому радиатору обратного и прямого тока. Это увеличивает расход каналов примерно в два раза. Но реализация этого варианта позволяет регулировать теплоотдачу в каждой батарее. Таким образом, будет возможность отрегулировать температурный режим в каждом отдельно взятом помещении.
Двухтрубная разводка бывает нескольких видов:
- нижняя вертикальная;
- верхняя вертикальная;
- горизонтальная.
Нижняя вертикальная разводка подразумевает пуск по полу нижнего этаже здания или его подвалу подающий контур. Затем от основной магистрали по стоякам носитель идет вверх попадает в радиаторы. От каждого прибора идет «обратка», доставляющая остывшую жидкость к котлу. Реализуя эту схему, нужно установить расширительный бак. Также есть необходимость в монтаже на всех приборах отопления, находящихся на верхних этажах, кранов Маевского.
Верхняя вертикальная разводка устроена иначе. От отопительного агрегата жидкость идет на чердак. Далее носитель движется вниз через несколько стояков. Он идет через все радиаторы и возвращается в агрегат по магистральному контуру. Чтобы удалять из это системы воздух нужен расширительный бак. Эта схема более эффективная, чем предыдущая. Поскольку внутри системы присутствует более высокий показатель давления.
Горизонтальная схема разводки двухтрубного типа с принудительной циркуляцией наиболее популярная. Она бывает трех разновидностей:
- с лучевым распределением (1);
- с попутным перемещением жидкости (2);
- тупиковой (3).
Вариант с лучевым распределением состоит в соединении каждой батареи с котлом. Такой принцип работы наиболее удобный. Тепло равномерно распределяется во всех помещениях.
Вариант с попутным движением жидкости довольно удобный. Все магистрали, идущие к радиаторам обладают равной длиной. Регулировка такой системы достаточно простая и удобная. Для монтажа данной разводки нужно приобрести значительное количество каналов.
Последний вариант реализовывается путем использования небольшого числа каналов. Минус — значительная длина контура от дальней батарее, что усложняет регулировку функционирования системы.
Принцип расчетов
Составляя проект отопления частного дома, специалист ориентируется на оптимальные показатели, которых необходимо достичь при создании новой системы. К примеру:
- Скорость движения воды в системе не должна превышать 1,5 м/сек. Оптимальный вариант – от 0,3 до 0,7 м/сек.
- Степень охлаждения водяного теплоносителя (температурная разница в воде, входящей в котел и выходящей из него) должна находиться в диапазоне 15-20 градусов.
- Количество тепла, требуемое системе, должно равняться общей мощности всех радиаторов (берется максимальный показатель по паспорту). На обогрев 10 кв. метров площади утепленного помещения необходим 1 кВт плюс запас в 15-20%.

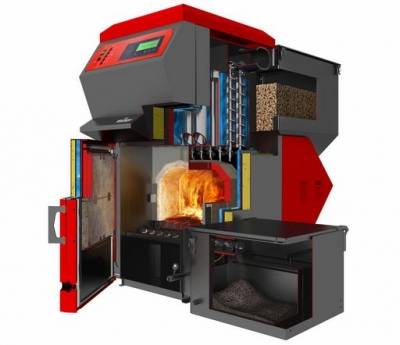

Выбираем оборудование для отопления частного дома
В местах где бывают перебои с поставками основного вида топлива, рекомендуется устанавливать универсальные котлы отопления.
На рынке представлен огромный ассортимент котлов. Появились даже гибридные котлы, способные работать, например, как на газе, так и дровах. Так, выбор зависит сугубо от ваших предпочтений и нужд. Конечно, более дорогими будут котлы с полным набором автоматики и гибриды. Первые с лихвой окупятся своим высоким КПД, а вторые – универсальностью.
Нельзя посоветовать конкретную модель, так как разные приборы имеют различную мощность. Выбирайте тот аппарат, который максимально подойдет для ваших условий, однако старайтесь подбирать котел так, чтобы его эксплуатация не была затратной. Если пользуетесь дровами, то лучше выбрать модель на дровах. Если подведен газ, то используйте газовую модель.
Выбираем трубы для системы принудительной циркуляции
Система принудительной циркуляции отопления отличается от естественной наличием нагнетающего насоса, который монтируют на выходной трубе недалеко от котла. Прибор функционирует от электросети 220 В. Включается автоматически (через датчик) при повышении давления в системе (то есть при разогреве жидкости). Насос быстро разгоняет по системе горячую воду, которая сохраняет энергию и через радиаторы активно передает ее в каждое помещение дома.
Отопление с принудительной циркуляцией – плюсы и минусы
Главным плюсом отопления с принудительной циркуляцией является эффективная теплопередача системы, которая осуществляется при малых затратах времени и финансов. Такой метод не потребует применения труб большого диаметра.
С другой стороны, для насоса в системе отопления важно обеспечить бесперебойное электропитание. Иначе отопление просто не будет работать при значительной площади дома
Как определить диаметр трубы для отопления с принудительной циркуляцией по таблице
Начинают расчет с определения общей площади помещения, которое требуется обогревать в зимнее время, то есть это вся жилая часть дома. Норматив теплопередачи отопительной системы – 1 кВт на каждые 10 кв. м. (при стенах с утеплением и высоте потолка до 3 м). То есть для помещения площадью 35 кв.м. норма составит 3,5 кВт.
Чтобы обеспечить запас тепловой энергии, добавляем 20 %, что дает в итоге 4,2 кВт. По таблице 2 определяем близкое значение к 4200 – это трубы диаметром 10 мм (показатель теплоты 4471 Вт), 8 мм (показатель 4496 Вт), 12 мм (4598 Вт). Для этих чисел характерны следующие значения скорости потока теплоносителя (в данном случае воды): 0,7; 0,5; 1,1 м/с. Практические показатели нормальной работы системы отопления – скорость горячей воды от 0,4 до 0,7 м/с. С учетом этого условия оставляем для выбора трубы диаметром 10 и 12 мм. Учитывая расход воды, экономичнее будет применить трубу диаметром 10 мм. Именно это изделие будет включено в проект.
Важно различать диаметры, по которым осуществляется выбор: наружный, внутренний, условный проход. Как правило, стальные трубы подбирают по внутреннему диаметру, полипропиленовые – по наружному
Новичок может столкнуться с проблемой определения диаметра, маркированного в дюймах – этот нюанс актуален для стальных изделий. Перевод дюймовой размерности в метрическую осуществляется также через таблицы.

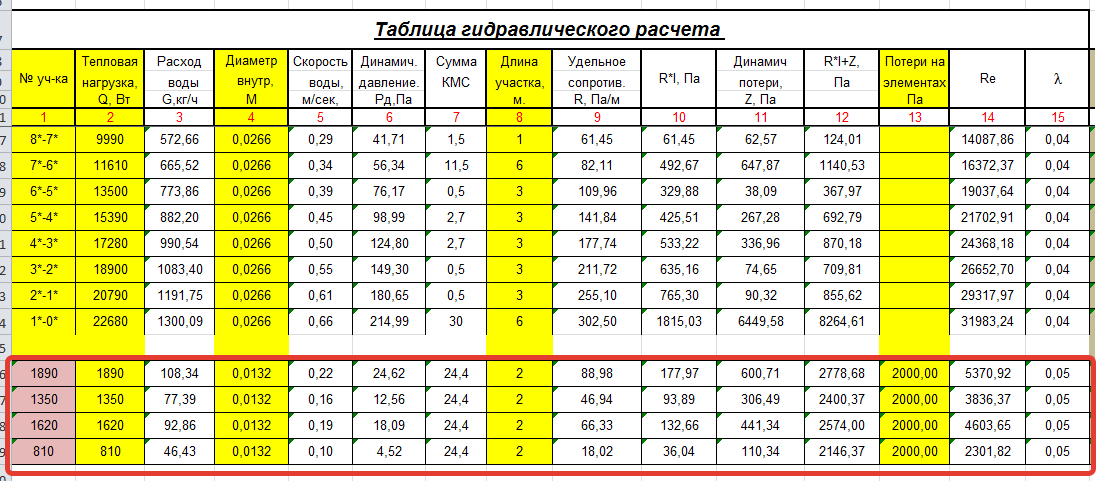

Расчет диаметра трубы для отопления с насосом
При расчете труб отопления важнейшими характеристиками являются:
- Количество (объем) воды, загружаемой в систему обогрева.
- Длина магистралей общая.
- Скорость потока в системе (идеальная 0,4-0,7 м/с).
- Теплопередача системы в кВт.
- Мощность насоса.
- Давление в системе при выключенном насосе (естественный оборот).
- Сопротивление системы.
H = λ(L/D)(V2/2g),
где Н – высота, которая определяет нулевое давление (отсутствие напора) водяного столба при прочих условиях, м;
λ – коэффициент сопротивляемости труб;
L – длина (протяженность) системы;
D – внутренний диаметр (искомая величина в данном случае), м;
V – скорость потока, м/с;
g – константа, ускорение своб. падения, g=9,81 м/с2.
Расчет ведется на минимальные потери тепловой мощности, то есть проверяются несколько значений диаметра трубы на min сопротивление. Сложность получается с коэффициентом гидравлического сопротивления – для его определения требуются таблицы либо длинный расчет с применением формул Блазиуса и Альтшуля, Конакова и Никурадзе.
Конечным значением потерь можно считать число, меньшее примерно на 20% напора, создаваемого нагнетающим насосом.
При вычислении диаметра труб для отопления L принимается равной протяженности магистрали от котла к радиаторам и в обратную сторону без учета дублирующихся участков, размещенных параллельно.
Весь расчет в итоге сводится к тому, чтобы сравнить полученное расчетным путем значение сопротивления с напором, нагнетаемым насосом. При этом придется, возможно, не раз просчитывать формулу, используя различные значения внутреннего диаметра. Начинайте с трубы сечением 1 дюйм.
Упрощенный расчет диаметра трубы отопления
Для системы с принудительной циркуляцией актуальна еще одна формула:
D = √354 (0,86 Q/∆dt)/V,
где D – искомый внутренний диаметр, м;
V – скорость потока, м/с;
∆dt – разница температур воды на входе и на выходе;
Q – энергия, отдаваемая системой, кВт.
Для подсчета используется перепад температур, равный примерно 20 град. То есть на входе в систему от котла температура жидкости около 90 град., при перемещении через систему потери тепла составляют 20-25 град. и на обратке вода уже будет прохладнее (65-70 град.).
Схемы водяного отопления
Они могут классифицироваться по нескольким параметрам.
Количество розливов
Однотрубная отопительная система (ленинградка) подходит для поквартирного отопления или для обогрева небольшого по площади частного дома. Она представляет собой единственный кольцевой розлив, параллельно которому подключены отопительные приборы.
Классическая ленинградка
Преимущество ленинградки — абсолютная отказоустойчивость: пока между концами розлива есть хотя бы минимальный перепад давления, циркуляция в ней не остановится.
Без пары недостатков тоже не обошлось:
- Розлив должен образовывать замкнутое кольцо, что накладывает ряд ограничений на планировку отапливаемого помещения;
- Для ленинградки типичен значительный перепад температуры между батареями в начале и в конце розлива.
В двухтрубной системе каждый радиатор (или группа радиаторов) представляет собой байпас между двумя розливами (подающим и обратным). Именно двухтрубная схема применяется в большинстве многоквартирных домов. Она позволяет выровнять температуру батарей и практически не имеет ограничений по размерам контура.

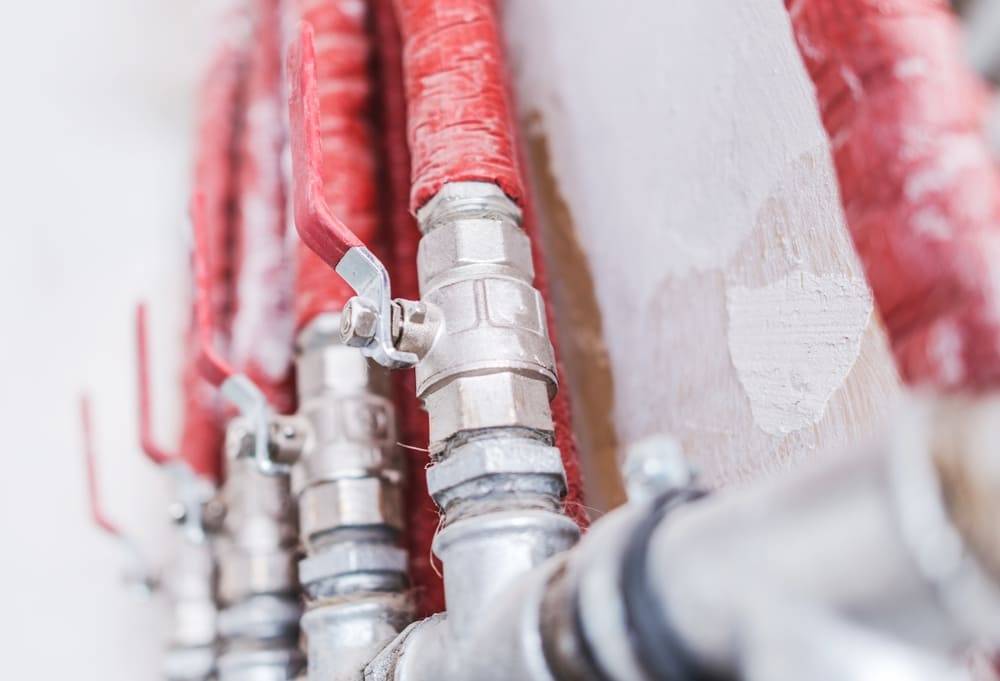

Подающий и обратный розливы в подвале многоквартирного дома
Направление движения теплоносителя
Двухтрубная система может быть тупиковой и попутной. В первом случае при перетоке из подающего в обратный розлив направление движения теплоносителя меняется на противоположное, во втором — сохраняется прежним.
Первая схема нуждается в обязательной балансировке — дросселировании подводок ближних к вводу отопления или котлу приборов. Без балансировки большая часть объема теплоносителя станет циркулировать именно через ближние радиаторы, дальние же будут заметно холоднее.
Распределение температур радиаторов в тупиковой двухтрубной системе
В практике автора был случай, когда отсутствие балансировки двухтрубной системы привело к полной остановке циркуляции в дальних радиаторах и разморозке розливов.
Попутная схема (она же — петля Тихельмана) — это несколько (по числу отопительных приборов или их групп) параллельных отопительных контуров равной протяженности и равного гидравлического сопротивления. Петля Тихельмана не требует балансировки и обеспечивает одинаковую температуру всех батарей.
Схема контура с попутным движением теплоносителя
Ориентация
Разводка отопления может быть вертикальной (стоячной) и горизонтальной (например, в случае поквартирного отопления). В большинстве многоквартирных домов отопительный контур включает и вертикальные, и горизонтальные участки. Типичный пример — стояки и розливы отопления.
Комбинированная (горизонтально-вертикальная) разводка отопления
Расчет сечения труб для отопления по формуле

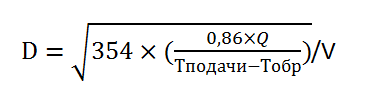

Оптимальный внутренний диаметр трубопроводов вычисляют по формуле:
- D – искомый диаметр;
- Q – количество тепла, которое нужно прокачать через систему или конкретную ветку;
- Тподачи-Тобр — разница температур между прямым и обратным контуром;
- V – скорость теплоносителя;
Чтобы провести нужные расчеты, требуется вначале определить показатели, которые нужны для внесения в формулу:
- алгоритм расчета мощности теплосистемы (описан выше);
- скорость протекания теплоносителя: для котловой линии принимают равной 1 м/с, для остальных – определяют по таблице 7 ниже, исходя из тепловой мощности конкретной ветки.
Таблица 8
| Выбор скорости для раздающих веток (не котловая ветка) | |
| Мощность, Вт | Скорость, м/сек. |
| 3200 | 0,34 |
| 5700 | 0,39 |
| 10800 | 0,48 |
| 22600 | 0,56 |
| 44000 | 0,67 |
Теперь определим разницу между подачей и обраткой Тподачи-Тобр для внесения в формулу расчета : Опытным путем установлено, что оптимальная разница нагрева этих двух контуров должна быть 20 градусов:
- Уменьшение этого показателя отрицательно сказывается на работе теплосистемы, которой требуется прокачать в два раза больше теплоносителя. В системе с последовательным соединением радиаторов, где температура падает по мере удаления от котла, последние батареи могут не прогреваться.
- Увеличение температурной разницы между подающим и обратным контуром снижает КПД котла, повышает образование конденсата на теплообменнике. Перегретые материалы расширяются неравномерно, что может привести к их растрескиванию. Поэтому в формулу нужно подставлять оптимальную разницу в 20 градусов.
Узнать реальные температурные показатели функционирующего подающего и обратного контура просто – приложите к ним обычный термометр и прибавьте к показателям 1-2 градуса. Если разница больше или меньше 20 градусов, отталкивайтесь при подсчетах от нее.
Проведем расчет диаметра трубы для отопления частного дома мощностью 30 кВт с температурой подающей линии в 90 градусов и обратки в 70 градусов. Скорость движения теплоносителя – 1 м/с. Подставим данные в формулу:
Это внутренний диаметр. Теперь определим внешний. Допустим, в системе, для которой проводится тепловой расчет, будут установлены трубы из полипропилена. Ищем по таблице № 2 соотношений внутренних и внешних диаметров максимально близкие показатели. Поскольку давление в теплосистеме частного дома невысокое, подойдет обвязка PN10 или PN20 с наружным размером 32 мм, рассчитанная на 10 или 20 атмосфер.
По такой же схеме рассчитывается обвязка для отдельных отопительных веток. В этом случае суммируется площадь комнат, в которых она будет проложена. Расчет можно вести, исходя из общего количества теплоэнергии, отдаваемой батареями.
Например, нам надо рассчитать диаметр ветки с тремя радиаторами суммарной мощностью 3240 Вт или 3,24 Вт с температурной разницей теплоносителя в 20 градусов.
Скорость находим по таблице №8 – в нашем случае это 0,34 м/сек.
Подставляем данные в формулу:
Нам понадобится протянуть обвязку с внутренним диаметром 12 мм. Если такого варианта нет в продаже, подбираем, в зависимости от материала, по таблицам 2, 3 или 4 наиболее близкий. Например, для полипропилена это будет обвязка марки PN20 с внутренним проходом 13,2 мм и наружным диаметром 20 мм.
Расчет коллектора
В состав отдельных систем входят коллекторы, перераспределяющие теплоноситель по контурам и веткам. Вне зависимости от материала и конфигурации такого элемента, его сечение должно быть не меньше суммы диаметров элементов для подводки и оттока. Для расчетов применяется формула:
Dcoll = D1+D2+ D3+….Dn, где D1 и далее – диаметры подключаемых ветвей.
Например, для присоединения четырех элементов телесистемы с наружным диаметром 26 мм размер коллектора должен быть не менее
26х4 = 104 мм.
Расстояние между центрами патрубков должно быть не меньше их трехкратного диаметра. В нашем случае это
26х3 = 78 мм.
Порядок проведения работ
Если все готово, можно приступать к монтажу. Вот основные его этапы:
Установка котла
Подключение теплогенератора к системе газоснабжения может осуществлять только сотрудник газового хозяйства, но все остальное пользователь вправе сделать самостоятельно. Прежде всего, нужно правильно выбрать место для котла. Он должен стоять поближе к дымоходу, так чтобы длина соединяющей их трубы не превышала 25 см. Площадь поперечного сечения дымохода должна быть не меньше, чем у дымоотводящего патрубка котла.
Объем помещения должен составлять не менее 15 куб. м, а при мощности котла свыше 75 кВт – по 0,2 куб. м на каждый киловатт.
Схема отопления с газовым котлом
В помещении должно быть окно, минимальная площадь которого определяется из расчета 0,03 кв. м на каждый куб. м объема.
В котельную должен поступать свежий воздух – непосредственно с улицы либо через соседнее помещение, например, через кухню.
Подключать полимерные трубы непосредственно к котлу нельзя. Между ними и теплогенератором должен быть металлический участок длиной не менее 3 м.
Разметка
Разметку отверстий под кронштейны радиаторов удобнее всего наносить при помощи шаблона.
Если предполагается использовать секционные радиаторы большой длины, то кронштейны нужно располагать не только с краю, но и посредине, чтобы избежать провисание прибора с его последующей деформацией и разгерметизацией.
Установка оборудования и монтаж трубопроводов систем отопления
Рассмотрим монтаж системы отопления из полипропиленовых труб. Перед навешиванием радиатора на стене можно закрепить лист фольги, которая уменьшит теплопотери за счет отражения инфракрасного излучения. Еще один полезный прием – установка над радиатором плавно изгибающегося жестяного козырька, который облегчит нагретому воздуху выход из-под подоконника.
Циркуляционный насос устанавливают на линии «обратки» перед самым котлом. Здесь теплоноситель является наиболее холодным, а значит, насос прослужит дольше.
Этот участок хорошо подходит и для мембранного расширительного бака. Последний очень не любит турбулентность, и как раз перед циркуляционным насосом она почти никогда не наблюдается.
Воздухоотводчик устанавливается в самой высокой точке контура.

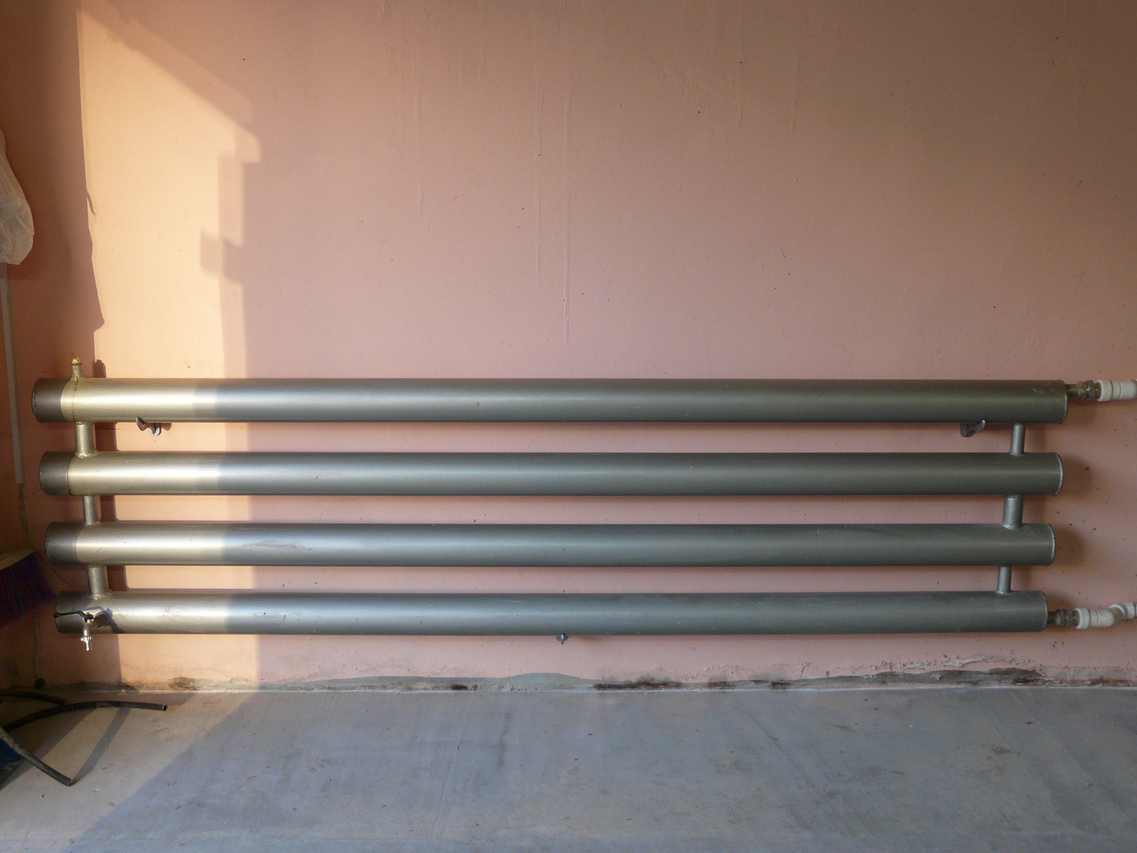

Готовая отопительная система с трубопроводом
Соединения в полипропиленовых и металлопластиковых трубопроводах выполняются разными способами. Детали из полипропилена свариваются, для чего их нужно разогреть на специальном инструменте, называемом в обиходе паяльником или утюгом.
Время выдержки строго регламентировано и зависит от диаметра детали и толщины ее стенки. После разогрева одна из деталей одевается на другую и по мере остывания они образуют прочный сплав.
Ни в коем случае нельзя сваривать полипропиленовые трубы между собой встык, без применения муфты. Такое соединение не выдержит внутреннего давления и очень быстро даст течь.
Для присоединения металлопластиковой трубы к арматуре или радиатору на ней необходимо закрепить фитинг. Фитинги бывают двух видов:
- Обжимные: самый доступный, а соответственно, и самый популярный вариант. Деталь состоит из штуцера, разрезного кольца (сухаря) и накидной гайки. Первой на трубу надевается гайка, затем – сухарь, после чего в нее вводят штуцер. Теперь сухарь нужно надвинуть на штуцер, а следом за ним – накидную гайку, которая при этом навинчивается на имеющуюся на штуцере резьбу. Затягивать гайку нужно до того момента, пока не услышите четырехкратное поскрипывание материала. У обжимных фитингов есть существенный недостаток: время от времени их приходится подтягивать, иначе они начнут подтекать. По этой причине их нельзя замуровывать в стены.
- Пресс-фитинги: более дорогая, но зато и гораздо более надежная разновидность. Фитинг имеет гильзу, которая обжимается специальными клещами вокруг штуцера после надевания на него трубы. При таком исполнении протечки исключены, так что трубы с пресс-фитингами можно безбоязненно прокладывать скрытым способом.
Перед протяжкой трубы через отверстие в стене ее конец следует обмотать полиэтиленовой пленкой во избежание попадания внутрь мусора.
Собранную систему нужно подвергнуть испытанию давлением – опрессовке. Для этого используют ручной или электрический опрессовщик. С его помощью в системе на несколько часов создают давление в 1,5 – 2 раза выше номинального.
Если за время испытаний показания манометра не изменились, значит, протечки отсутствуют.
