Дренаж для кондиционеров
При работе в режиме охлаждения на радиаторе внутреннего блока сплит-системы образуется конденсат (вода).
Происходит это из-за того, что температура радиатора значительно ниже температуры проходящего через него комнатного воздуха. И для того, чтобы обеспечить отвод этого конденсата из комнаты, необходима дренажная система.
В данной статье мы узнаем, какие требования применяются к дренажу для кондиционеров и как правильно его выбрать.
Для кондиционеров применяются несколько распространенных способов отвода воды:
Первый случай, это когда от внутреннего блока дренажный шланг напрямую выводится на улицу. При этом необходимо обеспечить минимальный уклон по всей длине дренажа (без перегибов). Этот способ наиболее предпочтителен, т.к. он является самым надежным, простым и не требующим дополнительных устройств. Именно так и происходит отвод конденсата в большинстве бытовых случаев (чаще всего дренаж выходит на улицу в одно отверстие вместе с другими коммуникациями). Второй случай, когда дренажный шланг выводится в канализационную трубу (при этом также необходимо соблюдать минимальный уклон шланга по всей его длине). У данного способа есть плюсы и минусы. Положительный момент заключается в том, что не будут создаваться лужи около дома, и конденсат не доставит неудобств соседям. Минус в том, что необходимо предотвратить попадание запаха из канализации. А для этого придется использовать специальные гидрозатворы (сифоны). И третий случай, это когда нет возможности обеспечить уклон дренажа по всей его длине (как правило, из-за дверных проемов). Тогда приходится применять специальные дренажные помпы для кондиционеров. При помощи данных устройств возможно «поднять конденсат» из внутреннего блока (например, за потолок), а затем обеспечить её дальнейший отвод «самотёком» на улицу или в канализацию. Как мы видим, в этом случае конструкция дренажа еще больше усложнится и, особенно в бытовых условиях лучше помпы не использовать!!!
Каким должен быть дренажный шланг для кондиционеров
Все мы прекрасно понимаем, что дренаж для кондиционера должен отвечать самым серьезным требованиям.
Ведь он не просто находится в доступном и видном месте (как в различной сантехнике, стиральной машинке или в холодильнике), а прокладывается через внешнюю стену, или еще сложнее «заштроблён» внутри комнаты.
Кроме этого нужно учитывать и то, что дренаж выводит вместе с конденсатом и другие загрязнения (в нем отсутствует давление и сильный поток воды).
Исходя из этих требований, дренаж должен быть:
- прочным и надежным;
- гибким и при изгибах не сужать внутренний диаметр;
- иметь гладкую внутреннюю поверхность;
- иметь жесткий (спиральный) каркас.
Всем этим требованиям соответствует только специальный шланг для кондиционера. Он производится из качественного и прочного материала, имеет гладкую внутреннюю поверхность диаметром 16 мм., а жесткий спиральный каркас способен защитить от повреждения и обеспечить необходимую гибкость. В крайнем случае, можно воспользоваться металлопластиковой трубкой диаметром 16 мм.
Для дренажа не подходят:
- садовые шланги. Они прочные, долговечные, гладкие, но при чрезмерном изгибе сужают внутренний диаметр;
- дешевые гофрированные шланги, а также большинство шлангов, которые идут в комплекте с некоторыми китайскими кондиционерами. Все они легко мнутся, рвутся и при этом имеют не гладкую внутреннюю поверхность;
- гофры для кабелей. Они меньше мнутся, но имеют не гладкую внутреннюю поверхность и легко «протираются» внутри стены.
Вывод нашей статьи такой, что дренаж для кондиционера – это наиболее важная и ответственная деталь всей системы, на которой нельзя экономить. Надежный и прочный шланг для сплит-системы сложно найти в традиционных строительных или хозяйственных магазинах. Для его поиска нужно обращаться в специализированные магазины или организации, которые работают в климатической сфере.
Варианты отвода конденсата
Существует несколько вариантов вывода дренажа кондиционеров, исключающих течение сплит системы в обрабатываемое ею помещение.

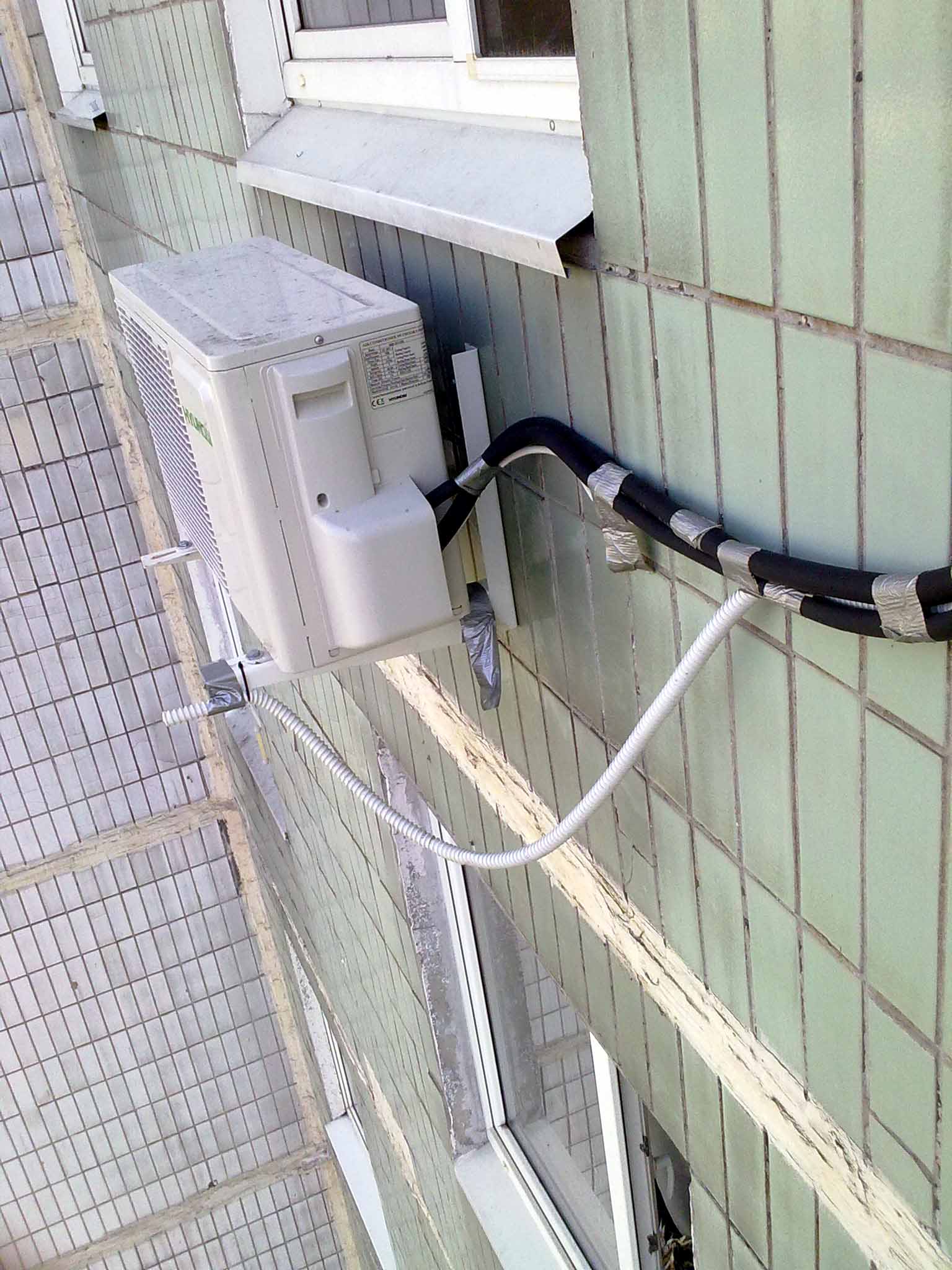

Способ #1: Слив на улицу
В окне или стене высверливают отверстие, через которое пропускается шланг. С одной стороны трубку соединяют с патрубком на ванночке, расположенной под испарителем, а со второй она свободно свисает на улицу.
Дренаж на улицу имеет свои недостатки:
- Свисающий со стены шланг может ухудшить экстерьерную презентабельность строения, что особенно актуально для частных домов.
- Со шланга постоянно будет капать вода, попадание которой на отлив соседей снизу может привести к скандалу.
Однако благодаря простоте работ этот способ является самым распространенным.
Способ #2: Утилизация в канализацию
Соединение дренажной трубки с канализацией станет отличным вариантом для многих помещений. Традиционной проблемой является отсутствие в помещении с кондиционером канализационного участка.
Решение проблемы:
- В помещении с кондиционером производится монтаж дренажных труб с уклоном.
- Установка дренажных трубок с минимальным уклоном до ближайшего участка с канализацией.
Монтажник, прокладывающий трассу кондиционера, обязательно должен иметь опыт выполнения подобных работ.
Отвод конденсата в канализацию имеет одно существенное ограничение. Самотеком конденсат будет отводиться при наличии уклона дренажной трубы минимум в 3 градуса.
В случае, если по всей длине трубопровода нет возможности обеспечить требуемый уклон, используется специальный дренажный насос. С его помощью конденсат можно поднять на необходимую высоту для дальнейшего слива “самотеком”.
Какие материалы и инструменты понадобятся в процессе работы?
Каждая стадия требует особого внимания, начиная от подготовки газового баллона и заканчивая декорированием готовой конструкции. Сделать необходимое устройство максимально быстро поможет предварительно подготовленный чертеж. Для ускорения процессов необходимо заранее подготовить все материалы и приспособления.
Для изготовления большинства устройств из газовых емкостей необходим следующий набор инструментов:
- болгарка для распила;
- дрель для подготовки отверстий;
- сварка для соединения составляющих элементов;
- болты для крепления отдельных компонентов.
Для подготовки емкости и разметки могут понадобиться молоток, маркер или разводной ключ. Некоторые приспособления возможно заменить, но этих инструментов достаточно для качественной подготовки и сборки.
Переходить к распилу следует после полной его очистки от остатков газа. Делать это необходимо по заранее сделанным отметкам. Работы проводятся аккуратно, чтобы кромки были максимально ровными. После распила необходимо произвести зачистку и шлифовку.
Как и чем покрасить
Чтобы сделать практичную и надежную вещь, нужно заранее продумать концепцию и составить чертеж. Схема важна не только при изготовлении, но и при подсчете необходимых материалов. Для обеспечения безопасности следует пользоваться средствами индивидуальной защиты и соблюдать технику при работе со взрывоопасными предметами.
Предлагаем ознакомиться Парогидроизоляция изоспан какой стороной укладывать
Стационарные конструкции, походные варианты – все возможно изготовить, приложив немного усилий и затратив немного времени.
В процессе работы понадобится:
- пустой газовый баллон;
- сварочный аппарат;
- дрель;
- болгарка;
- ножовка;
- гаечные ключи;
- крепления;
- пассатижи.
Из старых баллонов можно изготовить очень декоративные конструкции
Конденсат образует влага, содержащаяся в воздухе. Фреон в кондиционере находится в герметичном состоянии и не испаряется!
Поэтому всегда возникает проблема с способом отвада конденсата.
Есть разные варианты отвода конденсата.
Самый простой и неверный способ — это просто выброс его на улицу, но под кондиционером будет постоянно влажно, будет образовываться грибок или мох да и есть вероятность того что будет капать на прохожих.
Второй варинт это дренаж конденсата в ливневую канализацию (водосток).
Третий вариант это организация в многоэтажное здании отдельного стояка специально для водоотвода конденсата, но если невозможно будет при прокладке горизонтальных труб обеспечить достаточный наклон, то прийдется систему доукомплектовывать насосами.
Четвертый вариант , если это частная квартира в многоквартирном доме то это отвод конденсата в систему канализаии, рассмотрим его подробнее
Статистика показывает, что современный пользователь кондиционера понятия не имеет или просто не обращает внимания на такую побочную особенность этой техники, как выброс большого количества конденсата
А между тем, правильная организация отвода конденсата — это очень важное условие качественного монтажа климатической техники, ведь безграмотный монтаж может привести к весьма плачевным последствиям. На фотографиях ниже вы можете увидеть несколько примеров неправильного монтажа. Вряд ли требуют особых пояснений эти «американские горки и мертвые петли» или отсутствие изоляции на трубе отвода конденсата

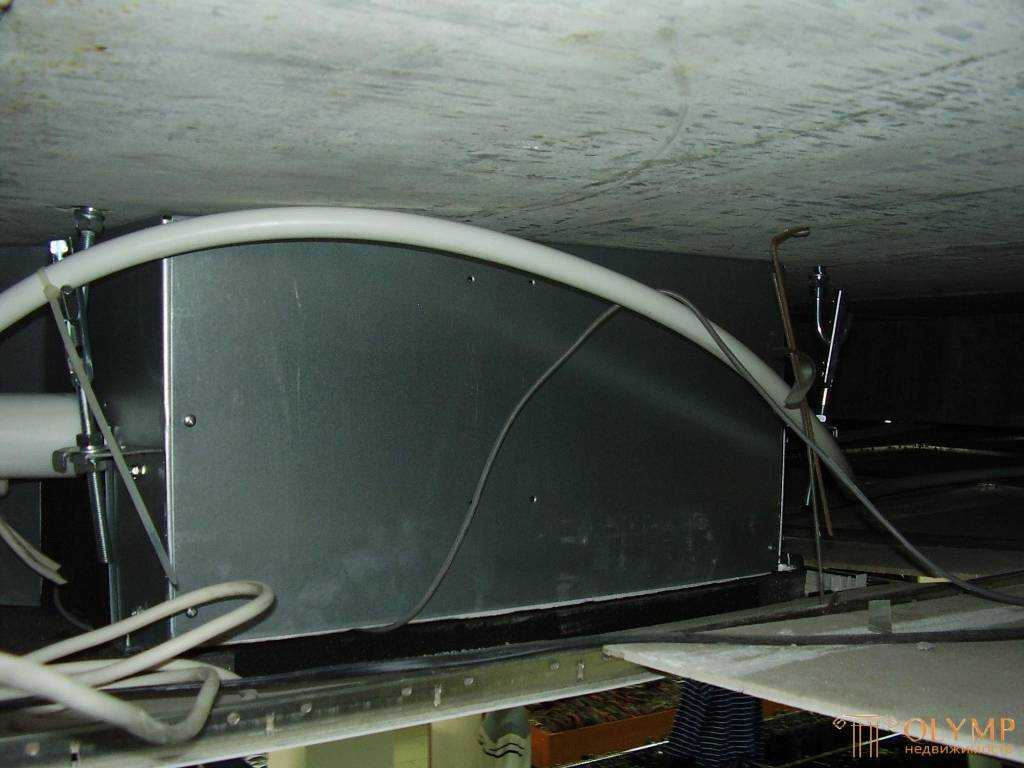

Вряд ли требуют особых пояснений эти «американские горки и мертвые петли» или отсутствие изоляции на трубе отвода конденсата
И таких примеров можно привести великое множество

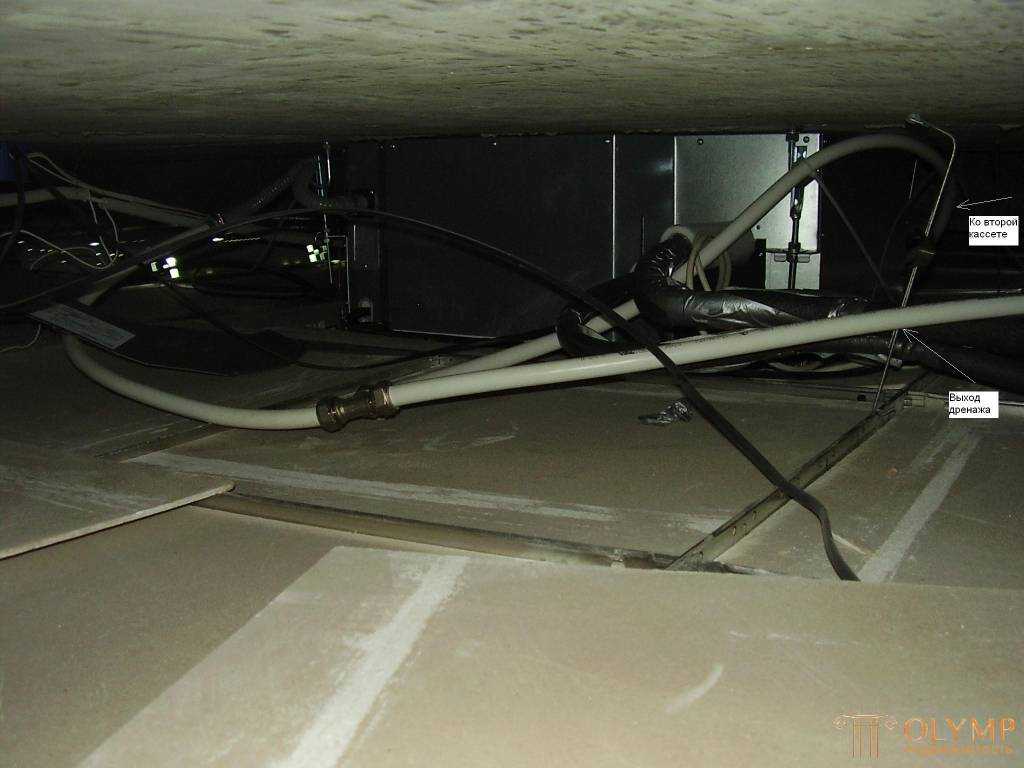

Вряд ли требуют особых пояснений эти «американские горки и мертвые петли» или отсутствие изоляции на трубе отвода конденсата. И таких примеров можно привести великое множество.
Очевидно, что спутанные, брошенные как попало, дренажные трубы этих кассетных блоков не позволят безболезненно удалять конденсат. Вода будет литься из блоков прямо в помещение, вызывая порчу имущества и нервов
Достаточно представить, что в пиковые часы нагрузки при максимальной температуре воздуха на 1кВт производительности кондиционер может выделять до 0,8 л/час конденсата! Поэтому еще раз повторим, что при монтаже кондиционера очень важно делать отвод конденсата в соответствии со всеми рекомендациями, а не как попало
Правильный дренаж — это когда…
Диаметр дренажной трубы не меньше диаметра трубы хладагента. В качестве дренажной трубы следует использовать полиэтиленовую или пластиковую трубу ПВХ. Обязательно пользуйтесь рекомендациями инструкции на данную модель кондиционера, например, инструкциями по установке и эксплуатации на модели кондиционеров TOSOT.
Дренажная труба помещена в теплоизоляцию. Ведь конденсат может образовываться и на поверхности трубы служащей для его отвода. Чтобы изоляция не разъезжалась, стыки изоляции должны быть скреплены монтажным скотчем.
Соединение зафиксировано хомутом. Дренажную трубу со сливной трубой блока соединяют хомутом во избежание протечек.
В сторону слива сделан уклон. Это делается для предотвращения скопления и перетока воды обратно в кондиционер, а также во избежание образования воздушных пузырей.
Каждые 1—1,5 метра использованы хомуты крепления. Если это правило не соблюдается, то в процессе эксплуатации труба может деформироваться.
Дренажная труба имеет изгиб. Это правило необходимо строго соблюдать при отводе конденсата непосредственно в канализацию. Такой изгиб трубы обеспечивает образование гидрозатвора и препятствует проникновению из дренажной трубы неприятных запахов.
Для дренажной трубы в кассетных и некоторых канальных блоках сделан подъем близкий к 90° по вертикали и отступ не менее 30 мм. В этих типах кондиционеров для подъема конденсата используется встроенный насос, так как ограниченное пространство за подвесным потолком не позволяет обеспечить трубе должный уклон для естественного отвода конденсата. Соблюдение указанных параметров не даст при отключении техники переливаться воде назад в кондиционер.
К штуцеру в наружном блоке подсоединен шланг. Напомним, что теплообменник наружного блока тоже образует конденсат. Для его отвода используют специальный штуцер, идущий в комплекте с блоком. Шланг к штуцеру подключается, чтобы избежать попадания конденсата на прохожих.
Виды дренажных трубок для кондиционера, которые применяются монтажниками
- металлопластиковая трубка. Довольно «удобный» материал для дренажа, благодаря своей гладкой форме внутри и снаружи. Стоимость его невысокая и с ним легко работать. Такой жесткий дренаж без труда проходит через отверстия, но в местах с «резким поворотом» может переломиться. Сужение в месте его перелома будет самым лучшим местом для скопления грязи. При креплении его к кронштейнам может получиться прогиб, хоть и незначительный. При укладке такого дренажа на больших расстояниях (например, для «кассет» за потолком) нужно чаще его закреплять, чтобы не появлялись сильные прогибы. Чтобы насекомые меньше «любили» металлопластиковую трубку на улице, КОНЕЦ трубки лучше не делать прямым (загнуть его вниз);
- полипропиленовая трубка. Данный материал в последнее время стал чаще применяться для устройства дренажных систем кондиционеров в больших помещениях. Очень часто для значительных площадей применяется «кассетный» тип кондиционеров, длинные дренажи которых выводятся на улицу. Работать с полипропиленовой трубкой сложнее (хотя как посмотреть) и требует дополнительного оборудования. Трубка эта достаточно жесткая и имеет гладкую форму внутри и снаружи. Полипропиленовая трубка меньше прогибается, чем металлопластиковая и для устройства длинных дренажных магистралей лучше подходит. Но есть еще один минус — на улице полипропиленовая трубка прямая, и искушает каждого паучка свить в ней свое гнездышко.
специализированный шланг. Самый подходящий шланг для кондиционера, поскольку он СПЕЦИАЛИЗИРОВАННЫЙ! Этот шланг имеет ребристую форму, которая при перегибах «держит внутренний диаметр» (не переламывается). Внешняя его оплетка надежно защищает шланг от перетирания. Внутренняя его поверхность гладкая и по ней без проблем течет вода. Поскольку он гибкий и имеет ребристую внешнюю поверхность, его сложнее протаскивать через отверстие в стене. Хотя для опытных монтажников это конечно не проблема, поскольку они знают свое дело;
тонкостенный дренажный шланг (ими комплектуют некоторые кондиционеры). Этот ребристый шланг достаточно гибкий, но жесткость у него низкая. При перегибах он вроде бы не ломается, но легко сминается при сдавливании
При протаскивании через отверстие такой шланг легко перетирается;
последний вид дренажа, которым тоже оснащают кондиционеры, назовем просто — садовый шланг! Такой шланг ОТЛИЧНО ПОДХОДИТ ДЛЯ ОГОРОДОВ, поскольку способствует лучшему орошению почвы, что повышает урожай! Ну а если серьезно, то в принципе пользоваться им иногда можно, но осторожно. С виду такой шланг довольно прочный и массивный, но при «резких поворотах» переламывается
Качественно уложить его в штробу будет проблематично. К тому же он толще, чем другие дренажи, а увеличение и без того не маленького отверстия в стене никому не нужно.
Я видел кондиционеры, оснащенные и другими дренажами (гофры электропроводки, шланги от стиральных машин и другие), но обсуждать их в нашей статье даже не вижу смысла.
Читайте так же: Короб из стеновой панели для труб
Как чистить внутренний блок кондиционера: подробная инструкция (+видео с разборкой)
Инструкция по полной очистке внутреннего блока:
Прибор отключается от сети.
Снимается передняя панель (крышка). Чтобы ее открыть, надо поддеть панель, и потянуть на себя и вверх. Так открываются почти все бытовые кондиционеры.
Достается фильтр.
Сделаем отступление — перечислим виды фильтров и особенности их чистки:
Фильтр грубой очистки — мелкоячеистая полимерная сетка, задерживает пыль, пух, шерсть животных. Располагается сразу за передней панелью. При частом использовании его можно чистить каждые 2-3 месяца. Мыть сетку можно под струей воды из-под крана, но вытирать нельзя — просохнуть фильтр должен естественным путем.
Угольный — удаляет неприятные запахи. Не чистится, его только менять.
Цеолитный — поглощает химические соединения из воздуха, нейтрализует неприятные запахи. Можно мыть под краном.
Электростатический — чистит от мелких частиц пыли (более эффективно, чем фильтр грубой очистки). Можно мыть под краном.
Плазменный — тоже чистит воздух от мелких частиц пыли (принцип чистки отличается от электростатического). Чистится щеткой.
Фотокаталитический — задерживает все виды загрязнений, включая споры плесени и неприятные запахи. Можно мыть под краном.
После извлечения фильтра — продолжаем чистку внутреннего блока:
Достаем лоток для конденсата и прочищаем дренаж (как именно — читайте ниже).
Снимаем основную часть корпуса. В некоторых моделях она держится на защелках, в некоторых — на саморезах. Саморезы могут прикрываться декоративными заглушками. Корпус тоже загрязняется — поэтому после снятия его тоже чистим (можно просто протереть влажными салфетками на спиртовой основе).
На блок электроники надеваются медицинские бахилы — чтобы защитить его от влаги.
Стена под и рядом с кондиционером заклеивается полиэтиленом (или на стену крепится сервисный пакет). Стену нужно обязательно заклеивать по всей высоте (от кондиционера до пола). Пол — тоже застилается полиэтиленом, и застилается тряпками (так как при мытье с блока будет стекать грязная пена и вода).
Если под корпусом видна пыль — ее можно сразу снять пылесосом или вытряхнуть щеткой с длинным ворсом.
Средством для дезинфекции (покупным или приготовленным) моются все поверхности, которые скрывались под блоком. Тщательнее всего нужно мыть лопасти вентилятора и радиатор (особенно между пластинами). Если вы используете покупную жидкость для дезинфекции, после нанесения пена смывается не сразу. Выждите 15-25 минут, чтобы пенный раствор размягчил грязь.
Пена смывается. Можно использовать обычный пульверизатор с чистой водой. Сначала от химии промывается радиатор, затем — лопасти вентилятора. Если есть парогенератор — можно использовать пар вместо воды.
Все детали сохнут естественным путем.
Внутренний блок собирается в обратном порядке: устанавливается корпус, ставятся фильтры, крепится передняя панель.
Прибор подключается к сети и включается — для проверки.
Чистка дренажной системы (+видео)
Диаметр дренажной трубки, через которую конденсат стекает на улицу — около 1 см.
Она может забиваться из-за пыли, шерсти домашних животных, тополиного пуха. Чистить дренаж можно как вместе с полной чисткой кондиционера, так и отдельно.
Как правильно почистить:
Устройство отключается от сети.
Снимается крышка и фильтр.
Достается поддон для сбора конденсата.
От поддона отсоединяется сливной шланг.
Поддон моется (поскольку вода в нем обычно грязная, и на стенках остаются разводы).
Сливная трубка продувается пылесосом. Если она забита серьезно, и продувка не помогает — можно залить в нее теплый мыльный раствор или жидкость для чистки кондиционера, и через 10-20 минут продуть еще раз.
Функции дренажной системы
Образование и накопление большого количества конденсата внутри блоков кондиционера приводит к протеканию воды на фасад дома, а также на стены и мебель в комнатах. Кроме того наличие избыточной влаги внутри прибора может вызвать короткое замыкание электропроводки, что выведет его из строя.
В зависимости от выбранного режима работы на поверхностях конденсатора или испарителя образуется конденсат, который постепенно скапливается внутри кондиционера. Причиной его появления служит разница температур хладагента, циркулирующего по трубкам, и проходящего через них воздуха. Для того, чтобы избежать излишнего скопления воды, в конструкции устройства предусмотрена специальная система слива конденсата. В ее состав входят емкость (поддон) для сбора влаги и дренажные трубки, с помощью которых конденсат отводится от кондиционера.
Место отвода:
- На улицу – самый простой способ, реализуемый в бюджетных моделях кондиционеров. Дренажные трубки просто выходят наружу через отверстия, предназначенные для других коммуникаций. Недостаток этого способа – образование луж у домов, потеки воды на стенах и пр..
- В канализацию – более сложный вариант, лишенный недостатков бюджетного варианта. При этом дренаж кондиционера в канализацию предусматривает обязательную установку гидрозатвора (сифона), который предотвратит появление неприятного запаха.
- С использованием специального дренажного насоса. Этот способ применяют в тех случаях, когда невозможно обеспечить необходимый уклон по всей длине трубопровода. Насос позволяет «поднять» конденсат на необходимую высоту, откуда конденсат из кондиционера сольется «самотеком».
