Трубчатые радиаторы отопления: регистры стальные и батареи своими руками, изготовление

Монтаж радиатора

Чтобы установить радиаторы отопления из металлических труб своими руками, важно иметь некоторые практические навыки и определенный запас базовой подготовки. Кроме того, стоит заранее позаботиться о наличии полного комплекта инструментов, которые могут понадобиться в процессе работы, чтобы не отвлекаться и не ошибиться.

Инструменты, необходимые для работ:

разводной ключ;
гаечные ключи для монтажа;
дрель со сверлами;
уровень, рулетка и простой карандаш.

Подготовив рабочее место и инвентарь, можно начинать установку самодельных радиаторов. Естественно, если вы планируете замену старых приборов новыми, то вышедшие из строя отопительные батареи предварительно следует демонтировать.

Если кратко, то технология монтажа радиаторов будет выглядеть так:

В первую очередь необходимо определиться с расположением будущих радиаторов и выполнить разметку для установки креплений под них.
После того, как кронштейны будут закреплены, можно навесить на них самодельные батареи.
На следующем этапе самодельную систему отопления частного дома трубами без радиаторов оборудуют запорными элементами – заглушками и кранами.
Затем монтируют головку с краном, который потребуется для активации всей системы.
На финишной стадии производится врезка только что смонтированных отопительных приборов из труб к общей системе отопления.

Во избежание ошибок приведем более подробную инструкцию, как сделать отопление из металлических труб.

Итак, прежде чем начинать работы по монтажу отопления трубами по периметру дома, все участки, где будут расположены отопительные приборы, необходимо подготовить – оштукатурить, покрасить или облицевать каким-либо материалом. После установки батарей это сделать будет уже невозможно.

В случае, когда в системе отопления присутствуют старые радиаторы, все приборы, установленные за отопительным котлом необходимо демонтировать.

Чтобы избежать ошибок в процессе установки батарей, желательно предварительно составить подробный план, в котором указать места, где они будут расположены. Тогда схема будет у вас перед глазами, и вы будете видеть, что и когда необходимо монтировать.

На следующем этапе на входящих и выходящих сгонах необходимо установить муфты. Затем, для удаления из труб воздушных пробок в результате запуска центральных отопительных магистралей, на самодельный радиатор нужно установить кран Маевского.

Следующим шагом будет подготовка термоголовки. Под нее необходимо смонтировать специальный кран и клапан

Обратите внимание, что клапан должен находиться на входе в радиатор, а кран – на обратном контуре. Все места соединений в процессе работы необходимо уплотнить герметиком или ФУМ-лентой, чтобы в процессе эксплуатации батарей не возникло протечек

По окончании подготовительных мероприятий можно приступать непосредственно к монтажу системы отопления без радиаторов.

В тех случаях, когда в системе отопления будет находиться сразу несколько отопительных батарей, для работы вам понадобится водный уровень. Он поможет смонтировать систему таким образом, чтобы добиться правильного давления в магистрали.

Теперь можно заполнить систему отопления в частном доме без радиаторов водой. Для этого нужно открыть краны для удаления воздушных пробок. Затем в контур заливают воду, используя для этого расширительный бак или подающую трубу

Обратите внимание, что при заливке воды в трубу потребуется насос небольшой мощности

Как установить регистр отопления

Установить регистр отопления может каждый хозяин без привлечения к работам мастера. Чтобы упростить сборочные операции, предварительно необходимо подготовить каждый из элементов отопительной системы согласно проекту.

Одно из главных предъявляемых требований – качественное соединение регистра с трубопроводами. Оно должно выдерживать максимально допустимую нагрузку – 10 МПа. Если стыковка производится посредством сварки, нужно следить за качеством швов.

Регистры рекомендуется размещать вдоль одной стены. При этом необходим минимальный уклон по направлению движения теплоносителя – до 0.05% от длины прибора.

Располагать регистры отопления необходимо поближе к половой поверхности. Чем больше диаметр основной трубы, тем меньше будет сопротивление для циркулирующего теплоносителя.

Эффективность прибора зависит от большого числа факторов, среди которых площадь нагрева, прямо пропорциональная длине и диаметру труб. Наибольшее распространение в быту получили модели со следующими характеристиками:

Рекомендуемый диаметр труб – от 25 до 160 мм
Соединительные перемычки у секционных моделей – от 30 мм
Расстояние между основными трубами – от 50 мм
Максимальное давление – 10 МПа
Материал – высокоуглеродистая сталь

Изготавливаем регистр своими руками

Каждый, кто умеет работать со сварочным аппаратом, способен изготовить регистр отопления самостоятельно. Несложную конструкцию можно будет наполнить антифризом или маслом.

Вводное видео по изготовлению

Чтобы сделать отопительный прибор своими руками, рекомендуется следовать инструкции:

Нужно подготовить трубы подходящих диаметров и нарезать заготовки
Внутренняя часть трубы проверяется и при необходимости зачищается, чтоб снизить и без того высокое сопротивление для циркулирующего теплоносителя
С торцов привариваются заглушки, в некоторых из них высверливаются отверстия

Трубками меньшего диаметра (вертикальные) соединяются более толстые (горизонтальные) Необходимо смонтировать краны для удаления воздуха, который будет скапливаться с краев Все швы аккуратно и качественно зачищаются, поверхность окрашивают масляными красками

В переносных конструкциях необходимо установить нагревательный тэн мощностью от 1.5 до 6 Вт, который будет работать от обычной розетки. Если система работает от отопительного котла, эффективность регистров можно увеличить за счет установки мощного циркуляционного насоса.

Основные преимущества

Среди многочисленных преимуществ регистров отопления следует отметить:

Имеется возможность заказать изготовление отопительных приборов по индивидуальному чертежу заказчика
Внутри них роль теплоносителя может выполнять не только жидкость, но и горячий пар

Установка не требует специального оборудования Могут устанавливаться в помещениях с большой площадью, так как характеризуются эффективным теплообменом несмотря на компактные и скромные размеры Приемлемая стоимость

В заключении

Безусловно, регистры отопления приходят на смену классическим радиаторам отопления. В частных домах их можно встретить в помещениях с более агрессивными условиями (туалет, ванная, периодически неотапливаемые помещения и т. д.). Для хорошего мастера не составит труда изготовить подобный прибор самостоятельно.

Свариваем конструкцию

Этот процесс выполняют так:

Трубы выставляют своими руками так, чтобы между ними поместились вырезанные 10-см круглые трубки. Отверстия должны «смотреть» в стороны. Концы профильных труб должны находиться на одной прямой линии.
Под круглые трубки подставляют деревянные планки или другие предметы (например, гаечный ключ) так, чтобы первые разместились и плотно прилегли к сделанным отверстиям.
Прихватывают сваркой 25-мм трубки. В двух или трех местах трубки приваривают к профильным трубам. Если выполняются две прихватки, то они должны располагаться так, чтобы линия между ними представляла диаметр трубки. Если планируется сделать три прихватки, то их равномерно рассредоточивают по длине трубки. Выбрав один из этих способов, фиксируют каждый конец перемычки.
Ставят конструкцию в вертикальное положение и приступают к приварке перемычек профильной трубы. Специалисты рекомендуют сначала выполнить тонкий шов с помощью малого тока. Благодаря этому заполнятся все щели. Далее нужно сделать толстый основной шов. Делают его, увеличив сварочный ток. Этот совет в первую очередь адресован новичкам. Профессионалы могут сразу сделать красивый, прочный и надежный толстый шов. Так проваривают швы на каждом конце перемычки.
Очищают внутреннее пространство сделанной конструкции от металлического мусора и шлака.
Прикладывают заглушки (вырезанные из листового металла прямоугольники или квадратики) к торцам профильных труб и прихватывают их так, как прихватывали перемычки.
Приваривают заглушки к торцам основания радиатора. В конце получится черновая конструкция, в которой еще нужно сделать отверстия для впуска и выпуска воды.
Обрабатывают сварочные швы. Части швов, которые очень выступают, сбивают молотком, который мог лежать возле радиаторного ключа. Вместо молотка может подойти большой гаечный ключ. Далее каждый шов обрабатывают болгаркой. Благодаря шлифовке они станут гладкими.
Отверстия в почти готовом радиаторе сверлят в зависимости от того, как он будет подключаться. Вообще желательно сделать четыре отверстия. Ненужное закроется заглушкой. Затем, в случае необходимости, оно будет использовано. Отверстия можно делать в торцах труб или в нижней и верхней стороне созданной конструкции. Опять же все зависит от особенностей подключения. Если дырочки должны быть в торцах профильных труб, то их не делают по центру торцов. Верхние отверстия размещают ближе к верху конструкции, нижние — ближе к низу.
К сделанным отверстиям приваривают разрезанные пополам муфточки на 15 мм. Сначала их прихватывают, а потом делают основной сварочный шов. Внизу вместо муфточек можно использовать переходные колена. Конечно, на конце каждого из них должна быть внутренняя резьба.
Зачищают все швы, заглушают три отверстия и через последнее наливают воду в радиатор . Вода должна поступать под давлением. Можно закачать воздух. В любом случае проверяют надежность швов. Если есть проблемные места, их обозначают и затем дополнительно проваривают, спустив перед этим воду. Если нет, то это хорошо.
Чистят внешнюю поверхность. обрабатывают, а точнее моют ее обезжиривателем и красят термостойкой краской, которая стояла рядом с инструментами и радиаторным ключом.
В одно из верхних отверстий устанавливают кран Маевского (ключ от него ставят в надежное и в то же время доступное место). Также можно зафиксировать запорную арматуру.

Читайте так же: Диаметр газопроводных полиэтиленовых труб

Как сделать радиатор отопления своими руками (видео)

Обычно радиаторы для отопления делают на заводах в промышленных масштабах. Такие приборы обогрева могут позволить себе не все, так как они имеют достаточно высокую стоимость, и их покупка получается не всегда оправданной. Изготовить радиатор можно своими руками. Для этого необходимо подготовить все материалы и инструменты, прочитать поэтапные действия и приступить к непосредственному изготовлению прибора.

Задаются чаще всего компьютерщики, причем далеко не всегда профессиональные. Дело в том, что во многих системных блоках устанавливается радиатор из алюминия. Он вполне нормально охлаждает «железо» в состоянии не очень активной работы, но при запуске многих современных игр уже не способен справиться со своей работой. Потому иногда нужно сделать радиатор из меди, более теплопроводного металла. Конечно, его можно и приобрести, но себестоимость при создании своими руками оказывается гораздо ниже. Для создания радиатора в домашних условиях понадобится, прежде всего, сам материал – высокотеплопроводный металл. В данном случае это медь. Достать его достаточно трудно. Можно обратиться в пункты приема цветных металлов. Необходим именно тонкий лист, из которого будут сделаны пластины радиатора. Также заблаговременно нужно обзавестись ножницами по металлу.

Для соединения медных пластин и образования на одной их стороне сплошного листа понадобится гальваническая ванна, для которой нужно найти устойчивую к агрессивным средам посудину. Перед тем как рассчитать количество секций радиатора, нужно измерить длину и высоту области, которую нужно будет охладить. Высоту или длину, в зависимости от того, вертикально или горизонтально будут размещены пластины, нужно разметить так, чтобы расстояние между секциями было 2-3 миллиметра. Такое частое размещение позволит добиться наилучшего эффекта. Далее нужно взять тонкий лист меди и нарезать из него пластины. Если меняется алюминиевый радиатор на медный, удобно вырезать медные пластины по размеру алюминиевых. То есть, перед тем как заменить радиатор, можно по его подобию создать более совершенный предмет. Итак, нарезанные медные пластины собираются в стопку и с одной стороны заращиваются между собой с применением гальванической ванны. После этого нужно высверлить отверстия во всех пластинах для их нанизывания.

Важно также разделить пластины проводом, который обязательно должен иметь изоляцию. Если все будет сделано правильно, с одной стороны пластины зарастут, и получится цельная плоскость. Таким образом, подошва радиатора готова, пластины хорошо разделены

Если радиатор создавался для компьютера, нужно также просверлить отверстия, соответствующие системному блоку. Таким образом, перед тем как выбрать радиатор в магазине, стоит задуматься, а не лучше ли создать его своими руками? Да, по внешнему виду он, конечно, будет уступать заводскому аналогу. Однако зачастую заводские радиаторы, особенно произведенные небольшими компаниями, ценящими свою репутацию, не могут обеспечить надежности самодельного предмета. А в случае радиаторов, произведенных как раз под знаком известной марки, цена обычно завышена радикально

Таким образом, подошва радиатора готова, пластины хорошо разделены. Если радиатор создавался для компьютера, нужно также просверлить отверстия, соответствующие системному блоку. Таким образом, перед тем как выбрать радиатор в магазине, стоит задуматься, а не лучше ли создать его своими руками? Да, по внешнему виду он, конечно, будет уступать заводскому аналогу. Однако зачастую заводские радиаторы, особенно произведенные небольшими компаниями, ценящими свою репутацию, не могут обеспечить надежности самодельного предмета. А в случае радиаторов, произведенных как раз под знаком известной марки, цена обычно завышена радикально.

Нагревательные приборы являются обязательным элементом любой системы водяного отопления. Обычно они оказываются самой затратной частью. Хорошей возможностью для экономии может быть применение самодельных радиаторов. Их изготавливают из гладких стальных труб круглого сечения либо из профильных труб. Последний вариант несколько дороже, но позволяет уменьшить глубину прибора и получить более эстетичный внешний вид.

Использование профильной трубы для изготовления отопительных регистров имеет ряд особенностей. Приступая к работе своими руками или принимая решение о покупке «самоделки», необходимо тщательно взвесить все за и против. Изучение основных правил, по которым изготавливаются регистры отопления из профильной трубы, поможет избежать ошибок при самостоятельной работе и даст возможность сделать грамотный выбор необходимых параметров.

Как сделать самодельный регистр из профильных, гладких стальных труб

Сварочные работы, лежащие в основе изготовления регистров для системы отопления, требуют наличия определённого количества разных инструментов и материалов.

Инструменты и материалы для изготовления своими руками

Кроме сварочного аппарата, потребуются следующие приспособления:

для резки: болгарка, плазморез или газовая горелка (резак);
рулетка и карандаш;
молоток и газовый ключ;
строительный уровень;

Материалы для сварки:

электроды, если используется электросварка;
проволока, если газовая;
кислород и ацетилен в баллонах.

Порядок проведения работ: как сварить конструкцию?

В зависимости от выбранного типа конструкции (секционные или змеевиковые) сборка регистров будет разительно отличаться. Самые сложные — секционные, потому что в них больше всего стыков разных по размеру элементов.

Перед тем как переходить к сборке регистра, необходимо сделать чертеж, разобраться с размерами и количеством. Они зависят от теплоотдачи трубы. К примеру, 1 м трубы диаметром 60 мм или сечением 60х60 мм толщиною 3 мм предназначается для обогрева 1 м² площади отапливаемого помещения с учётом, что высота потолков не превышает 3 м.

Первое, что необходимо сделать, это нарезать из выбранной трубы отрезки в соответствии с расчётной длиною секций. Торцы обязательно шлифуются и очищаются от окалин и заусенец.

Перед тем как собрать секционные приборы, нужно нанести на них разметки, по которым будут устанавливаться перемычки. Обычно это 10—20 см от краёв секционных труб. Тут же на верхнем элементе делается отметка, где будет установлен сгон для воздухоотводчика (крана Маевского). Он располагается на противоположной стороне и по краю секции, и по внешней плоскости.

Газовой горелкой или плазморезом в трубах по отметкам делаются отверстия с учётом, чтобы в них могла войти труба перемычки.
Вырезаются из труб меньшего диаметра сами перемычки в 30—50 см.
Из металлического профиля вырезаются отрезки такой же длины, что и трубные перемычки. Их устанавливат в виде опор под трубы секций с противоположной стороны от установки элемента примыкания.
Вырезаются из листового металла толщиною 3—4 мм заглушки по форме основной трубы (круг или прямоугольник). В двух из них делаются отверстия для сгонов, к которым будут через отсекающие краны подключаться контур подачи и обратки системы отопления.
В первую очередь к секциям привариваются заглушки.
К последним привариваются сгоны.
Производится сварка перемычек с трубными секциями.
Тут же прикрепляются сваркой и опорные элементы из вырезанных стальных профилей.
Приваривается патрубок для установки крана Маевского.
Все швы зачищаются болгаркой и шлифовальным диском.

Процесс сборки и сварки лучше проводить на ровной плоскости, на которую укладываются два или три деревянных бруска (их можно заменить стальными профилями: уголком или швеллером). Именно на брусках параллельно друг другу раскладываются трубные отрезки с учётом расстояния между секциями. Как только конструкция будет собрана прихватками, можно начинать провар всех швов, вращая прибор так, чтобы сварка производилась только в горизонтальной плоскости.

Что касается монтажа регистров. В зависимости от того, к какой плоскости они будут крепиться, необходимо продумать и крепёжные детали. Есть несколько часто используемых вариантов.

Если прибор будет опираться на напольное основание, то под него устанавливают ножки. Если он будет крепиться к стене, то используют обычные кронштейны с загнутыми крюками вверх.

После полной сборки регистра, его надо проверить на герметичность швов. Для этого один из сгонов закрывают резьбовой заглушкой, а через второй заливают воду. Проверяются сварочные швы. Если обнаружен подтёк, то дефектное место ещё раз проваривают и зачищают. После всех проведённых операций прибор окрашивают.

Изготовление змеевикового регистра намного проще. Во-первых, отводы — готовые заводские детали, которые подбираются по диаметру трубной секции. Во-вторых, они варятся между собой точно так же, как и с трубой.

Сначала соединяют по два отвода между собой. Полученный С-образный фитинг последовательно соединяют с концами двух труб, объединяя их в единую конструкцию. В двух свободных торцах регистра устанавливаются заглушки, в которых предварительно проделываются отверстия, и привариваются сгоны.

Фабричные отопительные приборы

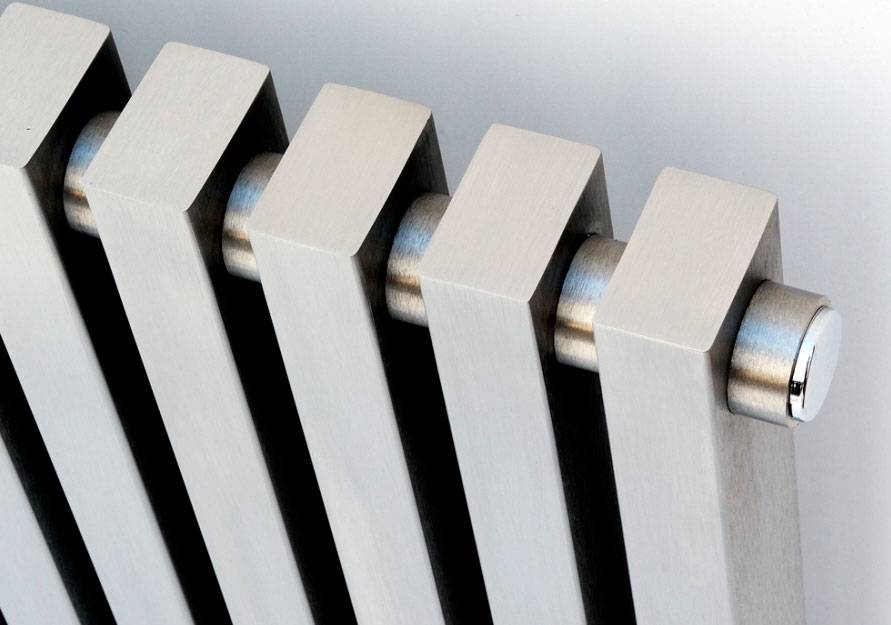

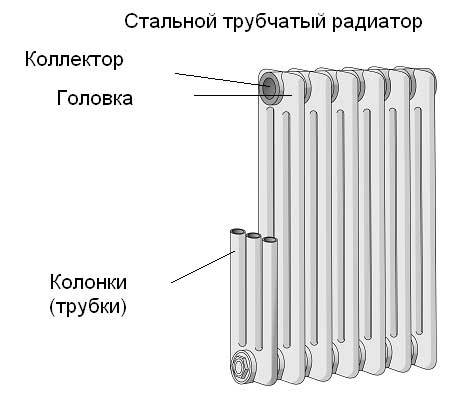

Стоит отметить, что батареи на отопление из труб выпускают и промышленные предприятия. Как правило, это оборудование, в состав которого входят два коллектора – верхний и нижний. Между собой они соединены вертикальными трубками, установленными в два или три ряда. При этом в данных приборах отсутствует оребрение, которое бы увеличивало площадь теплоотдающей поверхности, как в стандартных чугунных радиаторах. Теплообменники на таких батареях изготавливается из труб сечением 2,5 см, а коллекторы – диаметром 5 см.

Максимальный уровень давления, который способны выдерживать такие батареи, составляет 12 атмосфер. Они устойчивы к коррозии, поскольку внутренняя поверхность трубы оцинкована. Толщина стенок стальных труб составляет 1,5 мм.

Компоновка радиатора по отношению к коллекторам может быть:

с параллельным теплообменником;
с перпендикулярным теплообменником.

Учитывая технические особенности отопительных радиаторов из труб, они могут с успехом применяться как в общественных учреждениях, так и жилых городских зданиях. Изделия отличаются привлекательным внешним видом и гармонично вписываются в любую обстановку. Более того, отсутствие на трубчатых радиаторах острых углов делает возможной их установку в детских садах и начальных школах, а также госпиталях и поликлиниках.

Еще один положительный момент – очистить такой радиатор от пыли не составит труда, поскольку на нем нет никаких ребер.

Надеемся, что данный материал будет для вас полезным и поможет избежать ошибок при изготовлении и установке самодельного радиатора из труб.

Схемы подключения радиаторов

Насколько хорошо будут греться радиаторы зависит от того, как в них подавать теплоноситель. Есть более и менее эффективные варианты.

Радиаторы с нижним подключением

Все радиаторы отопления имеют два типа подключения — боковое и нижнее. С нижним подключением никаких разночтений быть не может. Есть всего два патрубка — входной и выходной. Соответственно, с одной стороны в радиатор подается теплоноситель, с другой отводится.

Нижнее подключение радиаторов отопления при однотрубной и двухтрубной системе отопления

Конкретно, куда подключать подающий, а куда обратный написано в инструкции по монтажу, которая обязательно должна быть в наличии.

Батареи отопления с боковым подключением

При боковом подключении вариантов намного больше: тут подающий и обратный трубопровод можно подсоединить в два патрубка, соответственно, вариантов четыре.

Вариант №1. Диагональное подключение

Такое подключение радиаторов отопления считают наиболее эффективным, его берут за эталон и именно так испытывают производители свои отопительные приборы и данные в паспорте по тепловой мощности — для такой подводки. Все остальные типы подключения менее эффективно отдают тепло.

Диагональная схема подключения радиаторов отопления при двухтрубной и однотрубной системе

Все потому, что при диагональном подключении батарей горячий теплоноситель подается на верхний вход с одной стороны, проходит через весь радиатор и выходит с противоположной, нижней стороны.

Вариант №2. Одностороннее

Как понятно из названия, подключаются трубопроводы с одной стороны — подача сверху, обратка — снизу. Этот вариант удобен, когда стояк проходит сбоку от отопительного прибора, что часто бывает в квартирах, потому именно такой тип подключения обычно и преобладает. Когда теплоноситель подводится снизу, такая схема используется нечасто — не очень удобно располагать трубы.

Боковое подключение для двухтрубной и однотрубной системы

При таком подключении радиаторов эффективность нагрева только чуть ниже — на 2 %. Но это только если секций в радиаторах немного — не более 10. При более длинной батарее ее дальний от край будет плохо греться или вообще останется холодным. В панельных радиаторах для решения проблемы ставят удлинители потока — трубки, которые доводят теплоноситель чуть дальше середины. Такие же устройства можно устанавливать в алюминиевые или биметаллические радиаторы, улучшая при этом теплоотдачу.

Вариант №3. Нижнее или седельное подключение

Из всех вариантов седельное подключение радиаторов отопления самое малоэффективное. Потери составляют примерно 12-14%. Но данный вариант самый незаметный — трубы обычно укладываются по полу или под ним и такой способ наиболее оптимальный с точки зрения эстетики. А чтобы потери не влияли на температуру в помещении, можно радиатор взять чуть более мощный чем требуется.

Седельное подключение радиаторов отопления

В системах с естественной циркуляцией такой тип подключения делать не стоит, а вот при наличии насоса работает она неплохо. В некоторых случаях даже не хуже бокового. Просто при какой-то скорости движения теплоносителя возникают вихревые потоки, вся поверхность разогревается, повышается теплоотдача. Данные явления пока не изучены до конца, потому спрогнозировать поведение теплоносителя пока невозможно.

Подготовка

Перед тем, как нарастить батарею, ее нужно снять и должным образом подготовить. Прибор очищают от пыли и ржавчины, после чего проводят ревизию резьбового отверстия, предназначенного для коммутации батареи и подводящей трубы. Как правило, за годы эксплуатации на нем образовываются наросты из-за повышенной жесткостью воды и наличия в нем хлорки.

От этих образований нужно обязательно избавиться. Для этого используют наждачную бумагу, обрабатывая ею отверстие с резьбой. При этом нужно наблюдать особенную тщательность, т.к. даже небольшие остатки наростов воспрепятствуют герметичности установки прокладок. В дальнейшем это приводит к появлению протеканий по стыку коммутации.
