Применения трубчатых радиаторов для отопления – их плюсы и минусы

Особенности трубчатых радиаторов

Схемы подключения трубчатых радиаторов

Изделиям подобного вида характерны следующие черты:

• Вариативность подключения. Подсоединение к системе теплоснабжения производится боковым или нижним способом. Это возможно благодаря наличию боковых и нижних штуцеров.
• Вариативность монтажа. Некоторые модели имеют ножки, позволяющие крепить батарею на полу без закрепления на стене.
• Низкое гидравлическое сопротивление, которое обеспечивает высокую пропускную способность.

В зависимости от модели характеристики будут варьироваться в следующих пределах:

• Высота изделия от 150 мм до 3000 мм.
• Ширина радиатора от 200 мм до 2000 мм.
• Глубина от 50 мм до 300 мм.
• Толщина стен 1,2-2 мм.
• Рабочее давление достигает 10 атм.
• Число секций, которое зависит от ширины.
• Максимальная температура радиатора 110°С.
• Число трубок в секции. Определяет глубину.
• Сечение трубок. Чаще всего используются изделия с круглым или прямоугольным сечением.

Конструкция трубчатых радиаторов отопления

Внешний вид трубчатых радиаторов в целом мало отличается от традиционных батарей систем отопления, но при этом они изящнее и тоньше.

Одно из главных отличий в том, что трубчатые батареи не монолитны, они состоят из отдельных элементов, предварительно сваренных в единый узел.

Конструкция трубчатого радиатора включает в себя следующие элементы:

• Верхний коллектор.
• Нижний коллектор.
• Стальные трубки, соединяющие коллекторы между собой.
• Штуцеры для подключения к системе отопления.

В зависимости от конкретной модели, в одной секции бывает от 2 до 6 трубок. В свою очередь, число секций колеблется в пределе от 2 до 60. По мере увеличения числа трубок увеличивается глубина самой батареи, что позволяет уменьшить её ширину при сохранении оптимальных показателей теплоотдачи. Этот фактор немаловажен для небольших помещений либо помещений, не позволяющих использовать батарею необходимой ширины.

Справка. Широкий спектр имеющихся в продаже моделей позволяет сделать оптимальный выбор с учётом характеристик и особенностей помещений, которые требуется обогреть.

Элементы трубчатых батарей изготавливаются из стали, прежде всего благодаря высоким показателям прочности, пластичности, свариваемости, а также устойчивости данного сплава к коррозийным процессам. Соединяют отдельные элементы лазерной сваркой, что обеспечивает минимальную толщину сварных швов при высокой прочности и надёжности готовой конструкции.

Фото 1. Трубчатый радиатор вертикального типа. Изготовлен из стали, имеет большое количество трубок.

Основные особенности

Кроме конструкционных особенностей, для такого отопительного оборудования также характерны:

• Вариативность подключения. Благодаря наличию пары боковых и пары нижних штуцеров, подключают устройства к системе теплоснабжения боковым либо нижним способом.
• Вариативность монтажа. Ряд моделей комплектуется ножками, что позволяет размещать батареи на полу без крепления к стене.
• Пониженное гидравлическое сопротивление обеспечивает хорошую пропускную способность во время работы.

Технические характеристики

В зависимости от конкретной модели, основные технические характеристики описываемых агрегатов варьируются в следующих пределах:

• Высота — от 150 до 3 тыс. мм.
• Ширина — от 200 до 2 тыс. мм.
• Глубина — от 50 до 300 мм.
• Толщина стенок — от 1,2 до 2 мм.
• Рабочее давление — до 10 атм.

А также от модели к модели разнятся:

• Количество секций. От данного параметра напрямую зависит ширина радиатора.
• Количество трубок в секции. Влияет на глубину батареи.
• Сечение трубок. Среди имеющихся в продаже моделей наиболее распространены батареи с круглым, прямоугольным и овальным сечением основных элементов конструкции.

Важно! Сечение трубок батареи практически не влияет на её показатели теплоотдачи и имеет скорее декоративную, нежели практическую функцию. Эффективность работы прежде всего зависит от диаметра трубок и их количества в секции

Преимущества и недостатки

Среди неоспоримых преимуществ стальных трубчатых батарей выделяются:

• Лёгкость монтажа, возможность самостоятельной установки.
• Равномерность нагрева.
• Безопасность использования и долгий срок эффективной эксплуатации.
• В большинстве моделей отсутствуют острые углы, что в значительной степени минимизирует вероятность получения травм (прежде всего маленькими детьми).
• Лёгкость в обслуживании и уходе.
• Многообразие модельного ряда позволяет выбрать радиатор, соответствующий интерьеру отапливаемого помещения.

Основные недостатки:

• Невысокие показатели теплоотдачи. При этом данный недостаток прежде всего присущ самым дешёвым моделям с минимальным количеством трубок в секции.
• Высокая стоимость по сравнению с традиционными радиаторами.
• Риск прорыва в местах сварки при сильном перепаде давления.

Вышеозначенный фактор в значительной степени ограничивает круг эффективного и безопасного применения подобных устройств.

Резкие перепады давления преимущественно характерны для систем централизованного отопления многоквартирных домов, ввиду чего специалисты рекомендуют устанавливать трубчатые радиаторы только в частных жилищах, оборудованных автономными отопительными системами.

Внимание! Срок эффективного и безопасного использования трубчатых радиаторов зависит от качества устанавливаемого оборудования, а также соблюдения рекомендаций, приведённых в инструкции по эксплуатации

Достоинства и недостатки

Начнем с достоинств. Если сравнить радиаторы, изготовленные из нержавеющей стали, с аналогичными устройствами из других материалов, но по некоторым параметрам они выигрывают.

Трубчатые радиаторы обладают простой конструкцией, благодаря чему обеспечивается весьма длительный срок службы

Более того, современные качественные радиаторы производятся из стали, толщина которой составляет от 1.2 до 1.5 миллиметра, что тоже немаловажно в плане прочности.
Одним из главных преимуществ таких радиаторов является именно их дизайн. Это не только источник тепла для вашего жилища, но также достойное его украшение.
Конструкция таких радиаторов может иметь массу вариаций, что значительно упрощает процедуру собственноручного монтажа

Зачастую на официальных сайтах фирм-производителей размещается наглядная инструкция, демонстрирующая все этапы монтажа.

Так, о хорошем мы поговорили, пора поговорить и о плохом. Среди недостатков стальных радиаторов хотелось бы отметить следующие:

• Как уже говорилось, главным недостатком стали является то, что она склонна к образованию ржавчины. Дело в том, что вода самым негативным образом влияет на поверхность радиаторов, и стоит оставить его без воды хотя бы на одну-две недели, то скорость распространения коррозии увеличивается в разы.
• Но не только материал имеет недостатки, а еще и покрытие радиаторов. Некоторые из них могут быть самого низкого качества, из-за чего уже через несколько лет использования покрытие начинает шелушиться.
• Чувствительность к гидроударам – еще один минус стальных радиаторов трубчатого типа. Если произойдет опрессовка системы, то сварочные швы могут не выдержать, а радиатор деформируется или даже лопнет.

Помимо того, теплоотдача у стали достаточно низкая. Если сравнивать материал с другими, используемыми для данной цели, то он считается самым дорогостоящим.

Итак, принимая во внимание все плюсы и минусы таких радиаторов, мы все же с уверенностью можем сказать, что эксплуатационные характеристики у них на высоте. И если планировка квартиры и финансовые возможности позволяют вам установить их, то тут не может быть никаких сомнений!

Выбор отопительных радиаторов

При выборе батарей отопления нужно учитывать следующие параметры:

• Величина давления и температурный режим в отопительной системе, к которой будут подключены батареи – эти показатели напрямую влияют на характеристики отопительных приборов;
• Способность радиаторов выдерживать воздействие используемого в системе теплоносителя;
• Суммарная тепловая мощность, которую должны иметь установленные в помещении радиаторы – этот показатель позволяет определить необходимое количество радиаторов и их характеристики;
• Декоративные свойства радиаторов и их совместимость с уже имеющимся или планируемым интерьером помещений, где они будут устанавливаться.

Обзор популярных моделей

Становясь владельцем любого бытового прибора, вы рискуете в случае его низкого качества потерять лишь ту сумму, указанную в ценнике. С радиатором системы отопления все гораздо сложнее: если он окажется ненадежным и потечет, то платить придется еще и за ремонт, причем не только в своем жилище, но и в квартире, расположенной снизу

Поэтому к выбору производителя следует подходить с особым вниманием. Приведем несколько марок, которые зарекомендовали себя наилучшим образом:

Радиаторы РС и РСК

Эта продукция выпускается российской компанией КЗТО «Радиатор».

Надо сказать, что отечественные отопительные приборы подходят для наших условий гораздо лучше, чем импортные, так как при их проектировании учитываются все недостатки наших теплосетей — частые гидроудары (применяется более толстая стенка) и низкое качество теплоносителя.

Радиаторы выпускаются в нескольких исполнениях: РС 1, РС 2, РС 3 и РС 4. Цифра указывает количество трубок по глубине прибора. Чем больше трубок, тем более высокой является теплоотдача.

Приведем характеристики самой популярной батарей РС 2-500:

• высота (межосевое расстояние): 500 мм;
• глубина: 100 мм;
• теплоотдача при длине 1 м: 1700 Вт (70 Вт на секцию);
• рабочее давление: до 15 атм;
• опрессовочное давление: до 25 атм;
• максимально допустимая температура теплоносителя: 130 градусов.

С увеличением числа трубок по глубине теплоотдача возрастает весьма значительно. Так, для РС 3-500 при длине батареи 1 м она составляет 2375 Вт (глубина — 160 мм), а для РС 4-500 — 2976 Вт (глубина — 226 мм).

Радиаторы серии РСК представляют собой версию с улучшенным дизайном и коллектором круглой формы.

Срок службы приборов от КЗТО «Радиатор» составляет 25 лет, гарантия предоставляется на 5 лет.

В ассортименте данного производителя имеются только прямые радиаторы.

Радиаторы Zehnder

Очень привлекательные и качественные приборы от известного швейцарского производителя. Наиболее популярной является модель Zehnder Charleston. Ее модификация — модель Charleston Pro — отличается усиленным антикоррозионным покрытием.

Также этот производитель выпускает следующие модели радиаторов:

• Charleston Relax: напольный радиатор с деревянной полкой сверху, может использоваться как столик или скамья.
• Excelsior: применяются плоские трубы.
• Nova Mirror: радиатор с зеркалом на всю высоту.

Невысокий радиатор Zehnder Charleston

Теплоотдача секции радиатора Charleston 2056 при ширине 392 мм, высоте 558 мм и глубине 62 мм составляет 336 Вт при температуре теплоносителя 75 градусов и 424 Вт при температуре 90 градусов.

Помимо прямых радиаторов компания Zehnder выпускает угловые и радиусные.

Радиаторы Arbonia

Известный и очень популярный швейцарско-немецкий бренд. Для него характерно большое разнообразие размеров: выпускаются радиаторы длиной до трех метров и высотой до 2,2 м.

Теплоотдача одной двухтрубчатой секции радиатора Arbonia при глубине 65 мм, высоте 570 мм и ширине 45 мм составляет 69 Вт.

Радиатор фирмы Arbonia

Большой популярностью пользуются предлагаемые данным производителем радиаторы с зеркалом (модели Crealux, Rondotherm, Quadrotherm и др.). Как и у Zehnder, в каталоге Arbonia можно найти не только прямые, но и угловые приборы, а также радиусные.

Рабочее давление для различных радиаторов Arbonia составляет 6, 10 и 16 атм.

Какую марку выбрать

Современный рынок предлагает массу вариантов радиаторов – от бюджетных до эксклюзивных моделей из самых разных материалов.

Таблица 1

Марка	Производитель	Особенности изделий
Konner	Россия	Чугунные радиаторы европейского качества.  Отличаются повышенной устойчивостью к коррозии и гидроударам. Можно подобрать батареи в разных дизайнерских исполнениях, в том числе в стиле «ретро».
GuRaTec	Германия	Безупречное немецкое качество – результат новейших инженерных разработок. Чугунные радиаторы в ретро-стиле имеют множество разновидностей.
Roca	Испания	Радиаторы от ведущего производителя сантехники и отопительных  конструкций отличаются высоким качеством и способностью эффективно работать в условиях нестабильного давления в системе.
Buderus	Германия	В линейке одного из самых старейших производителей батарей имеются чугунные и стальные изделия. Комплектуются системами для монтажа.
Kermi	Германия	Стальные радиаторы представлены в широком разнообразии форм, размеров и дизайна.
Zehnder	Германия	Радиаторы с напылением цинка или алюминия. Рассчитаны на 25 лет безупречной работы.
Korado	Чехия	Один из мировых лидеров в производстве отопительных систем предлагает стальные изделия. Кроме стандартного белого, можно заказать радиатор любого цвета из 21 оттенка в каталоге фирмы.
Style Ретро	Россия	Радиаторы, имитирующие стиль 19-начала 20 веков. Надежны, функциональны, вполне пригодны для украшения ретро-интерьера. Узоры на внешней поверхности получают методом художественного литья.
Arbonia	Швейцария	В линейке производителя есть как бюджетные, так и эксклюзивные модели. Максимальное количество каналов в радиаторах этой марки может достигать 144 штук.
Betatherm	Венгрия	Фирма предлагает необычные батареи из стекла, искусственного камня, металла с рисунком. Такие изделия сильно отличаются ценой от прочих марок.
Jaga	Бельгия	Радиаторы для любителей эксклюзива и дизайнерских интерьеров. В линейке фирмы только уникальные модели по соответствующим ценам – они дороже в 5-10 раз изделий конкурентов.

Не менее качественны трубчатые батареи от Koralux и Delonghi, отличающиеся отменным дизайном. Но можно значительно сэкономить, приобретая тепловое оборудование отечественного производства. По качеству они практически не уступает импортным образцам, зато лучше адаптировано под наши условия. Все параметры необходимо проверять по техническому паспорту при покупке.

Особенности монтажа

Для монтажа радиатора может понадобиться шуруповерт

Самостоятельная установка стальных трубных радиаторов схожа с алгоритмом монтажа классических моделей. При наличии минимальных навыков и умений даже домашний мастер сможет осуществить монтаж своими руками без помощи профессионалов.

Для работы потребуются следующие инструменты, которые должны быть в каждом доме:

• шуруповерт;
• перфоратор;
• пассатижи;
• ключ;
• рулетка;
• уровень;
• простой карандаш.

Вместо перфоратора может использоваться ударная дрель.

Демонтаж старой батареи

Монтаж состоит из следующих шагов:

Снятие старой батареи. Демонтаж нужно осуществлять аккуратно, чтобы не повредить систему отопления. Разметка крепежных элементов и их установка

Важно правильно подобрать кронштейны, так как радиаторы из стали имеют большой вес. Нагрузка, на которую рассчитаны фиксаторы, должна быть соответствующей

Навес радиатора на крепежные элементы. Сбор монтажного комплекта. Монтаж кранов и клапанов. Подключение к отопительной системе. Опрессовка.

Далее проводится тестирование собранной системы.

Устройство вертикальных трубчатых радиаторов отопления

Вертикально ориентированные батареи.

Вертикальные трубчатые радиаторы отопления представляют собой два коллектора, которые располагаются горизонтально. Между ними имеется набор трубок. Они монтируются вертикально. В целом вертикальные и горизонтальные трубки образуют единую систему, по которой может беспрепятственно циркулировать теплоноситель.

Конструкционным материалом для изготовления трубчатых батарей может выступать:

• чугун — отличается большой теплоемкостью, но он инертен, а потому помещение с такими радиаторами прогревается медленно;
• сталь – прочный, долговечный материал. Она характеризуется повышенной теплопередачей. Однако ее следует защищать от коррозии;
• биметаллические – это система сталь+алюминий. Это прочный и эффективный прибор, но также нуждается в защите от коррозии;
• алюминий – легкий материал. Благодаря образованию естественным путем пленки из оксида алюминия на своей поверхности, не нуждается в защите от коррозии. Алюминиевый радиатор не выдерживает давления свыше 10 амт.

Устройство вертикальных батарей.

На современном рынке можно найти трубчатые радиаторы отопления (фото ниже поможет разобраться с ассортиментом) следующей конструкции:

• 2-х секционные;
• 3-х секционные;
• 4-х секционные;
• 5-ти секционные.

Конструктивные варианты стальных батарей.

Количество секций напрямую влияет на мощность выбранного нагревательного прибора. Что касается габаритов оборудования, то здесь имеются стандартные стальные трубчатые радиаторы отопления и дизайнерские обогревательные элементы. В целом высота оборудования может находиться в пределах от 19 см до 300 см, глубина – 40 мм – 240 мм, длина достигает 45 см. Высокие нагревательные элементы являются уникальным элементом декора. Их присутствие не только не портит общей композиции дизайна, но и удачно ее дополняет.

Принцип действия стального радиатора. Как указывают многочисленные отзывы, стальные трубчатые радиаторы отопления в течение короткого промежутка времени способны поднять температуру воздуха в помещении до нужного предела. Подобное положение вещей объясняется просто: обогрев происходит по двум основным механизмам. Это конвекция и тепловое излучение.

Тепловое излучение – это поток ИК-волн, которые начинает регенерировать поверхность батареи по достижению определенной температуры. В данном случае нагревается не воздух в комнате, а находящиеся вокруг батареи предметы, а уже потом воздух. Больший поток ИК-волн идет от нагревательных элементов, окрашенных в темный цвет.

Конвекция – это движение нагретого воздуха в пространстве. В данном случае трубчатые батареи отопления нагревают воздух вокруг себя по принципу передачи тепловой энергии от более теплого предмета к более холодному. Воздух может свободно циркулировать между конструкционными элементами прибора отопления, что увеличивает процент теплопередачи. Нагретый воздух отличается меньшим весом, а потому поднимается к потолку комнаты, вытесняя холодный воздух. Последний опускается к полу, где находится нагревательное устройство, и нагревается, поднимаясь к потолку. Круг замыкается.

Технические характеристики трубчатых отопительных приборов. Видно с фото, что трубчатые радиаторы отопления имеют гладкую поверхность и надежный антикоррозионный слой, что позволит сохранить первозданный вид прибора отопления на протяжении всего периода эксплуатации. Кроме этого, положительно сказывается на продолжительности использования трубчатого радиатора его технические характеристики.

Так, потребителей часто интересует вопрос, можно ли монтировать данное оборудование в развязку централизованной подачи тепла. Специалисты на этот вопрос отвечают утвердительно. Ведь внутренняя поверхность прибора защищается от коррозии специальным полимерным слоем.

С другой стороны, в централизованном контуре отопления давление воды в системе может достигать критических пределов. Это касается периода запуска системы в эксплуатацию. Речь идет об опрессовочном давлении, которое может достигать 23 атм. Стальные трубные нагревательные элементы, благодаря прочности конструкционного материала и качеству сварных швов, без труда выдерживают кратковременное действие высокого давления, не теряя своей целостности.

Рабочее давление для данного радиатора составляет 15 атм., чего достаточно для нормального функционирования в централизованной системе отопления. Немаловажным вопросом является критическая температура для теплового оборудования. Так, стальной радиатор рассчитан на температуру теплоносителя в контуре отопления 100-120°C. Подобный тепловой режим в контуре отопления наблюдается в самые холодные месяца.

Классы отопительных радиаторов

Классификацию отопительных радиаторов можно обозначить следующим перечнем:

• секционные;
• трубчатые;
• панельные;
• пластинчатые.

Секционные

Конструкция этого класса батарей представляет собой сочленение полых проточных сосудов (секций) от двух штук и более в одном радиаторе. Количество секций варьируется в зависимости от теплотехнического расчёта помещения. Они бывают, как алюминиевыми, так и чугунными моделями.

Плюсы

Преимуществом таких отопительных приборов заключается в том, что всегда можно увеличить или уменьшить их теплоотдачу (смотрите таблицу), добавляя или снимая секции. Для сборки секций батареи понадобятся фитинги с внешней резьбой (ниппели), кольцевые прокладки, соединительные патрубки и специальный ключ. Секционные приборы отопления могут быстро, как разбираться на отдельные секции, так и собираться в надёжное изделие.

Минусы

Конструкция, состоящая из нескольких элементов, имеет множество стыковочных узлов. Неплотно выполненные соединения могут обернуться возникновением протечек батареи.

Трубчатые

Трубчатые радиаторы начали ставить ещё в 30-х годах прошлого века. Они всегда считались приборами штучного изготовления. То есть их поставляют заказчику по индивидуальному заказу. Этот класс батарей пользуется наибольшим успехом у дизайнеров. Стальные радиаторы могут быть, как с горизонтальным, так и с вертикальным расположением трубок.

Плюсы

Как и все изделия индивидуального изготовления, стальные трубчатые приборы пользуются спросом у владельцев дорогостоящих загородных особняков.

Применение любых смелых дизайнерских решений дают возможность ставить трубчатые батареи не только, как приборы обогрева, но и делать их одними из ярких акцентов в интерьере любых помещений. Теплотехнические характеристики стальных изделий отличаются высокими показателями.

Минусы

К недостаткам трубчатых обогревателей автономной системы отопления можно отнести малодоступность для большинства потребителей по причине высокой цены изделий, «капризность» по отношению к качеству теплоносителя (нужно ставить фильтры грубой и тонкой очистки).

Также следует отметить, что этот класс батарей относится к неразборным приборам, и частичная замена отдельных сегментов невозможна.

Панельные

Экранные обогреватели тоже являются неразборными приборами. Вид цельных панелей, окрашенных в основном в нейтральные тона, пользуется довольно высоким спросом у рядовых потребителей.

Стальные радиаторы прямоугольной формы представляют собой 2 сваренные друг с другом параллельные стальные плоскости, внутри которых расположены трубки п-образного профиля. По периметру торцы батареи ставят стальные планки. Панели могут быть, как с боковым, так с нижним подводом теплоносителя.

Плюсы

Панельные стальные радиаторы имеют высокие характеристики теплоотдачи, они компактны и своим внешним видом гармонируют с любым интерьером помещения. Особой популярностью пользуются панельные приборы в частных домах с большими оконными проёмами.

Экранные обогреватели большой длины ставят в нишах или просто под окнами, чтобы они отсекали холодный приток внешней атмосферы от проникновения внутрь помещений.

Минусы

Панели, подвергшиеся гидроудару или механическим повреждениям с разрывом стальной поверхности, ремонту не подлежат. Батареи нельзя разбирать и корректировать их размеры. Приборы по своему внешнему виду выглядят довольно однообразно.

Пластинчатые

Их можно, в некоторых случаях, отнести к биметаллическим видам батарей и конверторным приборам. Идея конструкции состоит в том, что стальная трубу с теплоносителем ставят сквозь набор тонких стальных, алюминиевых или медных пластинок.

Плюсы

Чем больше лепестков, тем больше площадь теплоотдачи. Поэтому небольшой с виду прибор в частном доме будет так же эффективно обогревать комнату, как и его панельные, секционные или трубчатые аналоги гораздо больших размеров. Срок безаварийной службы составляет 20 лет и более.

Минусы

Основным недостатком пластинчатых обогревателей является то, что пластины своей площадью увеличивают не только теплоотдачу прибора, но и притягивают большое количество пыли.

Скопления легко взвешенных частиц в частном доме могут стать причиной возникновения аллергических реакций у присутствующих людей в помещении. Поэтому батареи такого типа нужно регулярно чистить пылесосом.

Разнообразие моделей трубчатых радиаторов

Трубчатые радиаторы отопления представлены на рынке в широком ассортименте моделей, которые отличаются своими характеристиками и дизайном. Такое разнообразие позволяет подобрать радиаторы, которые будут идеально соответствовать требованиям каждого конкретного помещения.

Разнообразие форм и конструкций:

Существуют трубчатые радиаторы различных форм и конструкций, такие как панельные, секционные, с одним или двумя трубопроводами, с крышками или открытого типа. Панельные радиаторы являются самыми популярными благодаря своей простоте и функциональности. Секционные радиаторы также очень популярны и могут использоваться в больших помещениях или при необходимости увеличения мощности системы отопления.

Разнообразие размеров и мощностей:

Разнообразие размеров и мощностей трубчатых радиаторов позволяет подбирать оптимальный вариант для помещений любого размера. Мощность радиатора зависит от его размера, количества секций и температурного режима системы отопления.

Разнообразие цветов и декоративных элементов:

Современные трубчатые радиаторы отопления могут быть выполнены в различных цветах и декоративных отделках. Это позволяет вписать радиаторы в интерьер помещения и создать гармоничный образ. Также радиаторы могут быть укомплектованы декоративными элементами, которые добавляют им стильности и эстетического привлекательности.

Разнообразие моделей трубчатых радиаторов отопления дает возможность каждому пользователю подобрать оптимальный вариант для своих нужд и предпочтений. Благодаря этому, такие радиаторы становятся все более популярным выбором для обогрева помещений.

Расчет тепловой мощности

Перед тем как взяться за изготовление регистров отопления, нужно рассчитать тепловую мощность отопительного прибора. При этом нужно учитывать желаемую температуру, которую нужно получить в помещении, а также площадь комнаты. Внешний диаметр стальных труб в зависимости от площади обогрева можно найти по таблицам. Однако подбирать трубы только, исходя из площади, неправильно, потому что при этом не учитываются другие факторы.

Для проведения более точного расчета используют следующую формулу – Q=St x K x t, где:

• Q – показатель тепловой мощности трубы;
• St (м²) – площадь теплообмена;
• К – табличный коэффициент теплоотдачи трубы из стали (этот показатель принимаем равным 11,63 Вт/м²х°С);
• t – показатель теплового напора.

Чтобы найти площадь теплообмена, нужно длину окружности трубчатого элемента (по внешнему краю) умножить на протяженность участка. Чтобы найти показатель теплового напора, находим половину суммы температур в подающем и отводящем трубопроводе. От полученного числа отнимаем показатель желаемой температуры воздуха в помещении.

Поскольку мы говорим о регистре, состоящем из параллельно соединенных труб, по которым теплоноситель движется последовательно, значит, теплоотдача в каждой последующей секции будет уменьшаться на 10%. Иными словами, суммарную мощность одного регистра нельзя найти, умножив мощность одной секции на общее количество секций. Обязательно нужно вносить соответствующие поправки и уменьшать мощность каждой последующей секции на 10%.

Лучшие трубчатые стальные радиаторы

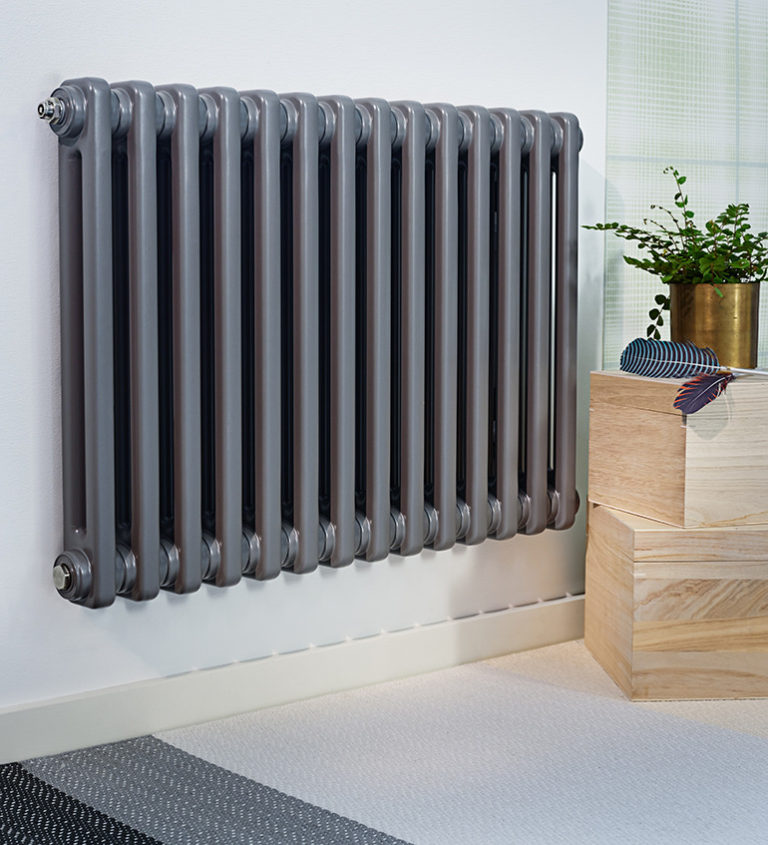

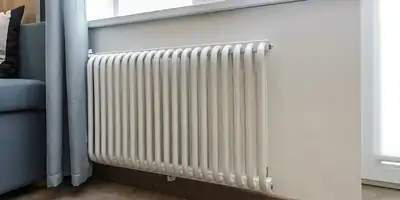

Трубчатые стальные радиаторы представляют собой систему из нескольких вертикальных секций. Они соединяются друг с другом в верхней и нижней точке соприкосновения. Трубчатые батареи отличаются большой теплоотдачей и высокой стоимостью. Специалисты выделили несколько достойных приборов.

Zehnder Charleston 2180 1792

Рейтинг: 4.9

Для многих производителей трубчатые радиаторы Zehnder Charleston 2180 1792 являются эталоном. Поэтому на отечественном рынке можно встретить множество копий, которые дешевле, но по многим параметрам хуже образца. Немецкий производитель может похвастаться славной историей, первый трубчатый радиатор из стали был запатентован в 1930 г основателем фирмы Якобом Цендером. Постоянное развитие позволяет бренду оставаться в лидерах. Прибор имеет отечественный сертификат гигиены, полученный в Новосибирском НИИ. Антикоррозионное покрытие не выделят вредных соединений, поэтому радиатор рекомендован к использованию в детских учреждениях.

Монтажники и пользователи в отзывах хвалят немецкую батарею на отменное качество и неповторимый стиль. Только высокая цена становится сдерживающим фактором для покупки.

• немецкое качество;
• глубокие исторические корни;
• классический стиль;
• безопасное антикоррозионное покрытие.

Недостатки

высокая цена.

Purmo Delta Laserline 2180

Рейтинг: 4.8

Финский производитель предлагает своим покупателям возможность выбора цвета. Трубчатый стальной радиатор Purmo Delta Laserline 218 комплектуется монтажным набором с 4 точками крепления. Отопительные приборы поставляются в продажу, как с нижним, так и с боковым вариантом подключения. Эксперты отмечают возможность установки радиатора и лицевой, и задней частью. Лазерная сварка сказывается на идеальной гладкости и ровности швов. При взгляде со стороны форма наружных труб напоминает литеру D, что отразилось на обозначении серии. Такая конфигурация выбрана не из эстетических соображений. Обогрев помещения происходит быстрее.

И специалисты, и пользователи отмечают высокое качество финских приборов. Если и уступают они в чем-то лидеру рейтинга, то только в более высокой цене.

• качественный сварочный шов;
• возможно установки лицевой и задней стороной;
• индивидуальный подход к клиенту;
• стильный дизайн.

Недостатки

высокая цена.

Dia Norm Delta Standart 3057

Рейтинг: 4.7

В широком диапазоне мощности пользователь может выбирать радиатор Dia Norm Delta Standart 3057. Приборы поставляются в торговую сеть в самых разных исполнениях, с нижним или боковым подключением. Например, 8-секционный вариант с боковой обвязкой имеет мощность 512 Вт, а у 30-секционного собрата этот показатель достигает 2820 Вт. В современности изготовления радиатор не уступает лидерам рейтинга. Батарея делается из стали толщиной 1,25 мм. Сварка элементов производится с помощью лазерного оборудования, а покрытие наносится путем электростатического напыления.

Качество немецкой продукции находится на высоком уровне, это подтверждают в отзывах пользователи. Сложности возникают только с самостоятельным подключением. Модель занимает 3 место рейтинга.

• современная технология изготовления;
• качественная сборка;
• широкая линейка модификаций;
• приятный внешний вид.

Недостатки

сложности самостоятельного монтажа.

Zehnder Charleston 3057 566

Рейтинг: 4.7

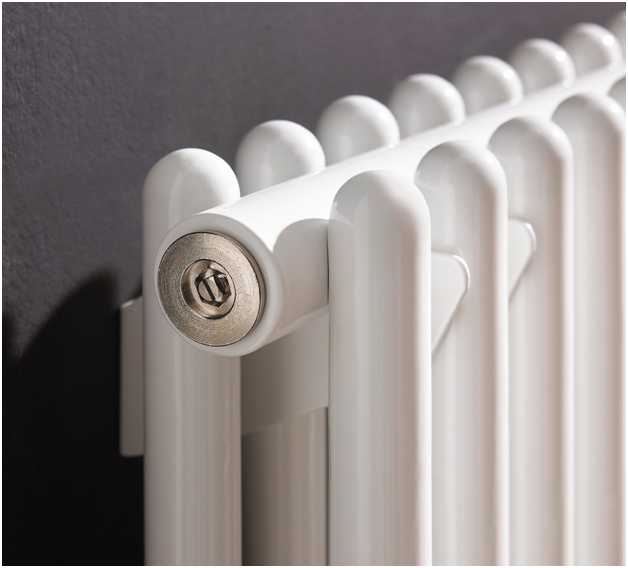

Еще один представитель славного немецкого семейства попал в поле зрения экспертного сообщества. Секции модели Zehnder Charleston 3057 566 имеют трубчатую форму, соединяясь в коллекторной части с помощью сварки. При высоте радиатора 570 мм, ширина 10-секционной конструкции составляет 460 мм. Особенно тщательно подошел производитель к защите стального изделия от коррозии. Пятистадийная технология включает очистку, грунтовку, порошковое окрашивание в электростатике, сушку и антистатическую обработку.

Модель уступает лидерам рейтинга в таких технических параметрах, как теплоотдача (3420 Вт). При этом радиатор выглядит привлекательнее с точки зрения стоимости.

Исполнение радиаторов для отопления

Чугунные радиаторы

Преимущества:

• Прочность и долговечность.
• Отлично передают тепло и сохраняют его на долгое время.
• Устойчивы к коррозии и другим внешним факторам.

Недостатки:

• Тяжелый вес и громоздкий размер, что затрудняет транспортировку и установку.
• Неэстетичный внешний вид.
• Долго прогреваются и остывают.

Алюминиевые радиаторы

Преимущества:

• Легкий вес и компактный размер.
• Отлично передают тепло за короткое время.
• Эстетичный внешний вид.

Недостатки:

• Более склонны к коррозии и повреждениям.
• Не подходят для систем с повышенной кислотностью воды.
• Менее долговечны по сравнению с чугунными радиаторами.

Биметаллические радиаторы

Преимущества:

• Объединяют преимущества чугунных и алюминиевых радиаторов.
• Прочность и долговечность, сравнимые с чугунными радиаторами.
• Более легкий вес и эстетичный внешний вид, как у алюминиевых радиаторов.

Недостатки:

• Высокая стоимость.
• В случае повреждения одной из частей радиатора, требуется замена всего блока.

Стальные радиаторы

Преимущества:

• Легкий вес и компактный размер.
• Отлично передают тепло за короткое время.
• Эстетичный внешний вид и большой выбор дизайна.

Недостатки:

• Более склонны к коррозии и повреждениям.
• Не подходят для систем с водой, имеющей повышенную кислотность и жесткость.
• Менее долговечны по сравнению с чугунными и биметаллическими радиаторами.
