Организация уклона труб в системе отопления

Особенности прокладки труб

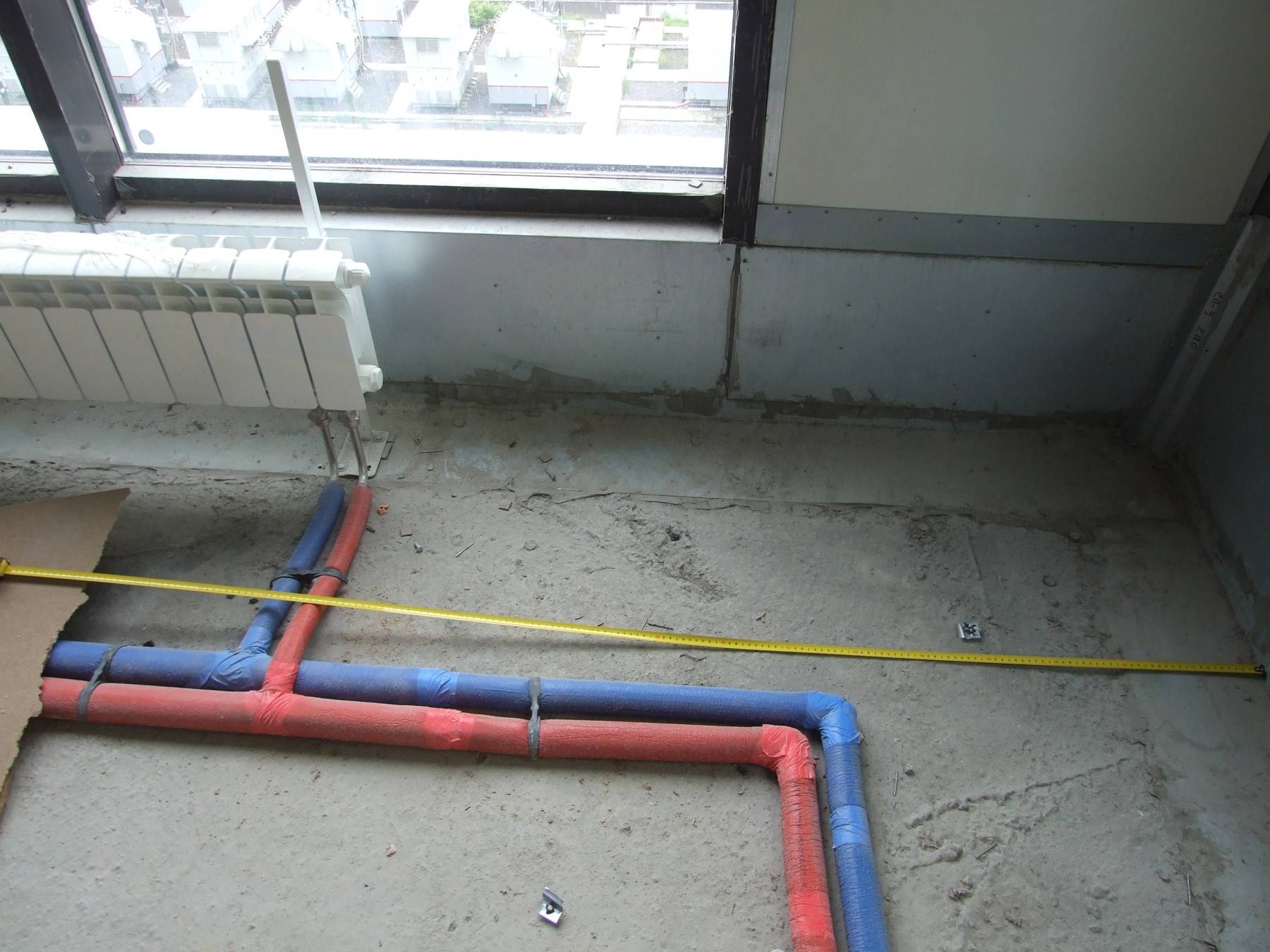

Процесс прокладки труб отопления под стяжку в полу не сложный, однако, необходимо учитывать все нюансы и составлять детальный план работ. В процессе работы необходимо учитывать следующие особенности:

• перед началом работы необходимо тщательно выровнять поверхность. Наличие неровностей может вызвать сложности в процессе монтажа строительного материала;
• избегать по возможности стыков и врезок. Для того чтобы конструкция была цельной рекомендовано использовать трубоизгибы и специальные уголки;
• перед началом прокладки труб необходимо составить схему, по которой будет проводиться работа;
• крепление проводится с использованием специальных планок, в которых имеются отверстия. Такие инструменты защищают трубу от повреждений;
• укладывать трубы необходимо монолитным участком;
• часто в прокладке труб используется несколько видов материалов. Поэтому закончив с укладыванием труб необходимо смонтировать армированные стяжки, которые будут скреплять мягкие трубы;
• для дополнительной фиксации используются специальные клипсы скрепки.

Часто в процессе укладки труб под стяжку специалисты укладывают трубы непосредственно в утеплитель. Это облегчает процесс монтажа.

Утепление

Слой теплоизоляции важен в процессе монтажа труб. В качестве утеплителя используется пенополистирол. Данный материал хорошо сохраняет тело и прослужит длительный период без снижения своих характеристик. Слой утеплителя необходимо укладывать до монтажа труб. После того как пенополистирол положен делаются канавки в соответствии с диаметром трубы. В эти канавки укладываются трубы. Необходимо учитывать, что утеплитель должен быть толщиной в несколько см. Минимальным считается 1 см, однако часто такое утепления недостаточно.

Проверка на герметичность

В процессе укладки труб очень важно проверить весь материал на дефекты. Несмотря на то, что многие производители, которые выпускают товар, дают гарантию качества, есть большой риск столкнуться с браком

Увидеть такой дефект очень сложно, поэтому после стяжки часто появляются проблемы, требующие дополнительных затрат.

Проверить на герметичность можно следующими методами:

• опрессовка водой. Для того чтобы проверить герметичность необходимо заполнить все трубы водой и стравить лишний воздух. Оставить трубы под давлением на несколько часов. В случае бракованных труб или некачественного материала появится течь. При наличии малейших трещин трубу в данном участке необходимо заменить. В противном случае течь увеличится, и необходимо будет полностью менять всю конструкцию;
• опрессовка воздухом. Данный метод используется, если нет возможности подать воду под давлением. Для этого необходимо закрыть все краны и с помощью компрессора пропустить воздух под давлением. В случае если имеются трещины и повреждения, воздух будет стравливаться.

Для того чтобы проверить герметичность конструкции можно воспользоваться специальными устройствами. Однако такие приборы имеют высокую стоимость. Поэтому если в дальнейшем человек не планирует заниматься установкой труб приобретение такого прибора не целесообразно.

Рекомендации по установке и монтажу

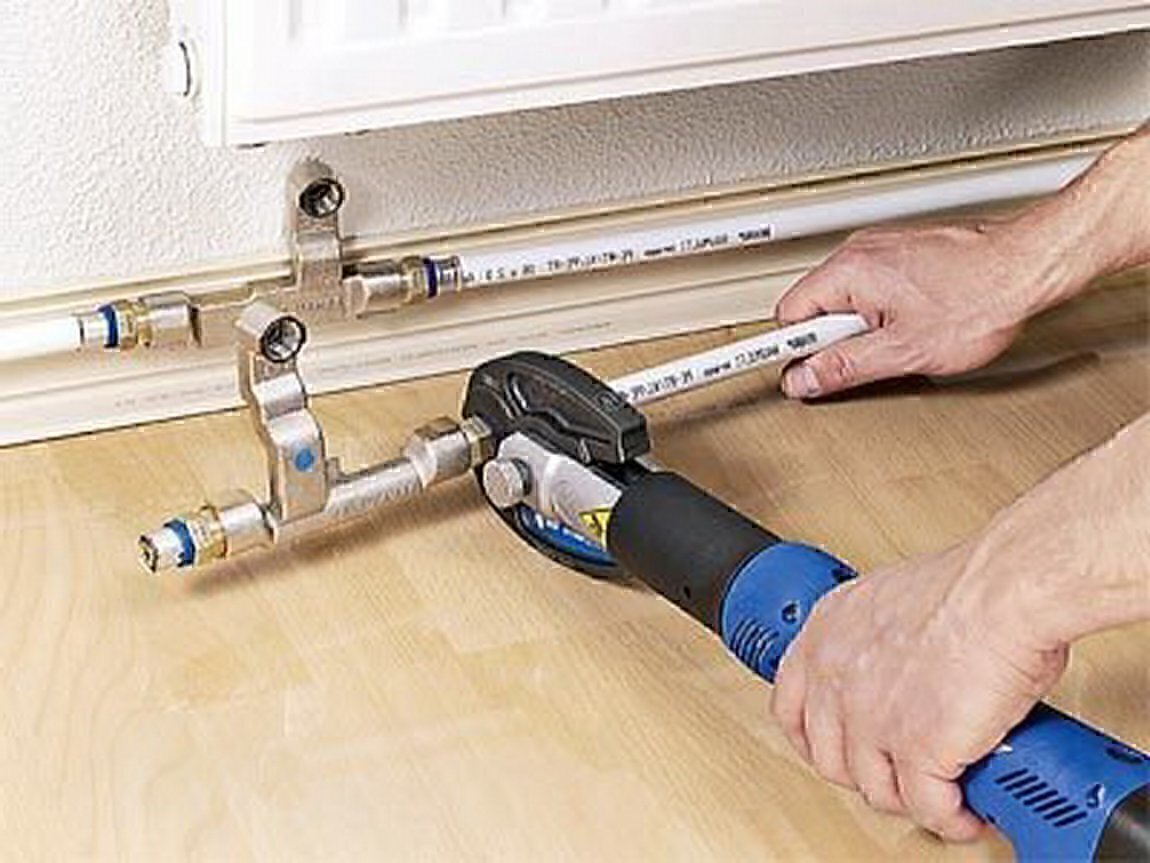

После монтажа нужно проверить места стыков опрессовкой на предмет течи

Начиная монтаж, следует в соответствии с имеющимся проектом системы отопления определить места расположения котла, радиаторов, насосов, расширительного бака и т.п. Далее при помощи уровня на стены наносят метки, указывающие, какой уклон должен быть у системы отопления на всех её участках. При монтаже трубопроводов отопления с принудительной циркуляцией можно не выполнять уклоны.

Испытания системы после монтажа

После окончания монтажа визуально проверяют качество выполненных работ. Главная задача испытания состоит в выявлении мест течи. Применяют, как правило, гидростатический метод. Систему заполняют водой и подают давление на 25-50% превышающее рабочее. Выдерживают 1 час. Общая длина испытуемого участка не должна превышать 100 м. Другой способ – испытание сжатым воздухом. До заполнения отопления теплоносителем в систему подают сжатый воздух с давлением на 1-1,5 атм превышающим рабочее, в течение 30 минут контролируют падение давления. Если падения нет – система герметична. В противном случае ищут место протечки. Определяют течь обмыливанием.

Технология наращивания дымохода

Если дымоходы выполнен из современных материалов, нержавеющей стали (двухстенные трубы сэндвич) или керамики, например Schiedel Uni, наращивание дымохода следует выполнять трубами этих производителей, строго соблюдая рекомендованную производителями технологию выполнения работ.

Кирпичные дымоходы наращиваются либо кирпичом, либо трубами из нержавеющей стали. Нержавеющая сталь используется для наращивания печных труб или одного из каналов кирпичной шахты для отвода продуктов сгорания от отопительного устройства (печи, камина, газового котла).

Переходник от кирпичной кладки к нержавеющей трубе

При переходе от кирпичной кладки на нержавеющую сталь, следует учитывать два основных вопроса:

1. Нельзя сужать сечение дымохода. Для этого, необходимо посчитать площадь внутреннего сечения существующей трубы, умножив длины внутренней поверхности трубы друг на друга и подобрать соответствующий по площади диаметр круглой трубы, рассчитав его по формуле πR².
2. Увеличение высоты дымохода следует выполнять утепленными, двустенными отрезками труб. Одностенные трубы промерзают в морозы и в них образовываются воздушные пробки, мешающие запуску котлов, разжиганию печей и каминов.

Выбор труб

Выбирая трубы для отопления, большое значение имеет не только диаметр, но и материал, из которого они изготовлены, а, если быть точнее, гладкость их стенок, поскольку это коренным образом влияет на систему.

Также, на выбор материала большое влияние оказывает котел, поскольку в случае с твердотопливным предпочтение следует отдать стальным, оцинкованным трубам или же изделиям из нержавейки, в связи с высокой температурой рабочей жидкости.

Однако, металлопластиковые и армированные трубы предполагают использование фитингов, что значительно сужает просвет, армированные полипропиленовые трубы будут идеальным вариантом, при рабочей температуре 70С, и пиковой – 95С.

Изделия из особого пластика PPS имеют рабочую температуру 95С, и пиковую – до 110С, что позволяет использовать в открытой системе.

Устройство однотрубной системы отопления

Ключевая особенность данной системы заключается в том, что подача и отвод теплоносителя выполняются одной трубой, к которой посредством подводок подключены все отопительные приборы, установленные последовательно. Основная магистраль подключается к источнику тепла и затем возвращается к нему же, тем самым замыкая контур. Для обеспечения необходимого давления в системе присутствует вертикальная труба, по которой вода поднимается до верхней точки, а по мере остывания перемещается дальше.

Немного иначе будет отопление в одну трубу в частном доме, имеющем два этажа. В данном случае вода из установленного вертикально стояка проходит по отопительным контурам. На первом этаже стояк опускается до уровня пола, в результате чего образуется разгонный коллектор. Далее труба проходит по всему дому, подавая воду в подключенные отопительные приборы, и уже после этого попадает в источник тепла.

Схема однотрубной системы отопления в частном доме с двумя этажами имеет свои особенности:

• Сечение основной магистрали не меняется на участках трубопровода;
• Вода при прохождении через отдельные отопительные приборы теряет часть температуры, и эта тенденция будет сохраняться вплоть до попадания жидкости в зону нагрева;
• Поскольку температура жидкости падает, то количество секций в батарее должно постепенно увеличиваться по направлению движения теплоносителя.

Впрочем, описанный процесс можно скомпенсировать грамотной планировкой, которая позволит обойтись без дополнительных секций. Если разогретая жидкость будет попадать в первую очередь в жилые помещения, а потом в хозяйственные, то расширять батареи не придется.

Если имеются некоторые опасения по поводу перебоев с электричеством, то обустраивается самотечная однотрубная система отопления для дома. Она работает по описанному выше принципу: устанавливается разгонный коллектор, находящийся на высоте хотя бы 2 метров от уровня пола.

Чтобы система могла функционировать, потребуется расширительный бак, установленный выше крайней верхней точки контура трубопровода. Как правило, местом установки бачка является чердак. Подсоединенный к системе бачок обеспечивает ее работу, но эффективность самотечной системы даже при грамотном обустройстве оставляет желать лучшего – движение воды за счет разницы температур нельзя назвать достаточно интенсивным.

Как можно выявить скрытый обрыв водяного пола

В нормальной ситуации, когда вы сами видите место обрыва, процедура проста и понятна. И что делать, если вы не знаете, где у вас течь. Линолеум, плитка или другие виды напольных покрытий искусно маскируют утечку, при этом вода беспрепятственно течет под землей, разрушая конструктивные элементы дома или, что еще хуже, затапливая соседей снизу.

Существует множество примитивных и простых способов найти место разрыва водяного контура, начиная с заполнения системы цветной жидкостью и заканчивая подачей в трубопровод воздуха высокого давления. Выделение цветной жидкости или струи воздуха укажет на более или менее проблемную зону, где следует искать утечку.

Приведенные примеры на первый взгляд не так уж и сложны, однако для этого придется слить воду со всей отопительной системы, что в середине отопительного сезона чревато значительными неудобствами.

Сегодня в таких ситуациях используется совершенно другой, простой и эффективный инструмент — тепловизионная камера. В этом случае такое устройство позволит находить точки излома с высокой точностью, до миллиметра. Обычно аналогичное оборудование используют мастера компаний, занимающихся обслуживанием систем отопления. Благодаря тепловизору вы можете не только найти место дефекта, но и получить подробные советы по устранению неисправностей. Далее все происходит по накатанной схеме, вскрытие стяжки или кафельного покрытия, очистка поврежденного места и устранение сломанного фрагмента.

Расчет самотечной системы

Чтобы рассчитать и спроектировать отопление с естественной циркуляцией, действуйте в таком порядке:

1. Выясните количество тепла, нужное для обогрева каждой комнаты. Воспользуйтесь для этого нашей инструкцией.
2. Подберите энергонезависимый котел – газовый либо твердотопливный.
3. Разработайте схему, приняв за основу один из предложенных здесь вариантов. Поделите разводку на 2 плеча – тогда магистрали не пересекут входную дверь дома.
4. Определите расход теплоносителя под каждое помещение и рассчитайте диаметры труб.

Сразу отметим, что «ленинградку» разбить на 2 ветви не удастся. Это значит, что кольцевой трубопровод обязательно пройдет под порогом входной двери. Чтобы выдержать все уклоны, котел придется ставить в приямке.

Расчет диаметра труб на всех участках гравитационной двухтрубной системы делается так:

1. Берем теплопотери всего здания (Q, Вт) и определяем массовый расход теплоносителя (G, кг/ч) в главной магистрали по приведенной ниже формуле. Перепад температур между подачей и «обраткой» Δt принимаем равным 25 °C. Затем переводим кг/ч в другие единицы – тонны за час.
2. По следующей формуле находим площадь сечения (F, м²) главного стояка, подставив значение скорости естественной циркуляции ʋ = 0.1 м/с. Пересчитываем площадь круга в диаметр, получаем размер основной трубы, подходящей к котлу.
3. Считаем тепловую нагрузку на каждую ветку, повторяем расчеты и выясняем диаметры этих магистралей.
4. Переходим в следующие комнаты, снова определяем диаметры участков по тепловым затратам.
5. Выбираем стандартные размеры труб, округляя полученные цифры в большую сторону.

Приведем пример расчета самотечной системы в одноэтажном доме 100 м. кв. На представленной ниже планировке уже нанесены радиаторы отопления и указаны тепловые потери. Начинаем с основного коллектора котла и движемся в сторону последних помещений:

1. Величина теплопотерь дома Q = 10.2 кВт = 10200 Вт. Расход теплоносителя в главном стояке G = 0.86 х 10200 Вт / 25 °C = 350.88 кг/ч или 0.351 т/ч.
2. Площадь поперечника подающей трубы F = 0.351 т/ч / 3600 х 0.1 м/с = 0.00098 м², диаметр d = 35 мм.
3. Нагрузка на правую и левую ветку составляет 5480 и 4730 Вт соответственно. Количество теплоносителя: G1 = 0.86 х 5480 / 25 = 188.5 кг/ч или 0.189 т/ч, G2 = 0.86 х 4730 / 25 = 162.7 кг/ч или 0.163 т/ч.
4. Сечение правой ветви F1 = 0.189 / 3600 х 0.1 = 0.00053 м², диаметр составит 26 мм. Левое ответвление: F2 = 0.163 / 3600 х 0.1 = 0.00045 м², d2 = 24 мм.
5. В детскую и кухню придут линии DN32 и DN25 мм (округлили в большую сторону). Теперь считаем размеры коллекторов для спальни и гостиной + коридор с теплопотерями 2.2 и 2.95 кВт соответственно. Получаем оба диаметра DN20 мм.

Для подключения небольших батарей можно использовать подводки DN15 (наружный d = 20 мм), на плане указаны размеры DN20

Осталось подобрать трубы. Если варить отопление из стали, на котловой стояк пойдет Ø48 х 3.5, ветви — Ø42 х 3 и 32 х 2.8 мм. Оставшуюся разводку, в том числе подводки к батареям, делаем трубопроводом 26 х 2.5 мм. Первая цифра размера указывает на внешний диаметр, вторая – толщину стенки (сортамент водогазопроводных стальных труб).

Выбираем схему разводки для систем с естественной циркуляцией

Существует огромное множество схем, согласно которым можно реализовать естественную регуляцию. Но все они делятся на 2 категории:

• Однотрубная
• Двухтрубная

Двухтрубная схема

Несмотря на более сложный монтажный процесс, распространение получила именно двухтрубная схема отопления с естественной циркуляцией теплоносителя. Жидкость транспортируется по двум трубам: одна прокладывается вверху и по ней течет разогретая вода, вторая внизу и течет остывшая вода.

Чтоб самостоятельно соорудить простой двухтрубный контур, можно придерживаться следующей инструкции:

• Вначале выбирается место, в котором будет размещаться накопительный агрегат
• Над котлом устанавливается расширительный бачок, вместе они соединяются вертикальной трубой, которую оборачивают в теплоизоляционный материал
• На уровне 1/3 расширительного бочка происходит врезание верхней трубы для транспортировки разогретого теплоносителя

• Замеряв расстояние от пола до самой верхней точки, необходимо на высоте примерно 2/3 сделать врезание к разводке
• Ближе к верху расширительного бачка врезается вторая труба – переливная, посредством которой в канализацию будет происходить удаление излишков
• Затем необходимо пустить трубы к радиаторам
• Батареи соединяются с нижним водопроводом, прокладка которого должна вестись параллельно верхнему

Необходимо постараться максимально точно расположить трубы в системе отопления с естественной циркуляцией и обеспечить оптимальную разницу высот между радиаторами и котлом. Последний следует располагать ниже батарей, поэтому предпочтение отдается напольным устройствам, которые размещают в специальном углублении или подвале.

Чердачное помещение придется утеплить. Если в нем будет слишком холодно, возможно замерзания жидкости в трубах.

Рассмотрим еще несколько правил, которых следует придерживаться:

1. Верхнюю трубу рекомендуется пускать с незначительным уклоном – 6-7 градусов
2. По возможности, котел устанавливают значительно ниже отопительных приборов
3. Нужно выбирать трубы из металлопласта или на основе полимеров с внутренним диаметром 32 мм

Балансировать двухтрубное отопление, если трубы подобраны правильно, не требуется. Тем не менее установить на подводках к каждой батарее дроссели следует в обязательном порядке. Также стоит отметить высокие первоначальные затраты на прокладку сразу двух контуров и продолжительность затраченного времени на проведение работ.

Однотрубная схема

Чтобы сократить монтажные затраты, выбирают вариант с прокладкой всего одной трубы. В этом случае получается циклический замкнутый контур, соответствующий следующим условиям:

1. Радиаторы должны врезаться параллельно основному кольцу, а не разрывать его в определенных точках
2. Необходимо снабдить воздушником каждую из батарей. Такое решение предоставит возможность стравливать воздух на одном конкретном участке
3. Для выравнивания температуры рекомендуется устанавливать термоголовки и дроссели

Популярностью пользуется закрытая однотрубная система отопления с естественной циркуляцией. В конкретном случае можно будет пренебречь расширительным бачком, полностью изолировав теплоноситель.

Что влияет на скорость циркуляции ?

Если в принудительной системе скорость циркуляции теплоносителя по трубам зависит от производительности насоса, здесь дела обстоят иначе. Чтобы ее увеличить, необходимо придерживаться ряду правил:

• Следует оптимально подбирать запорную арматуру и следить за переходами диаметров труб
• Многообразные повороты могут становиться непреодолимым препятствием, поэтому их количество сводят к минимуму, стараясь сделать все участки прямолинейными

1. Наиболее подходящий внутренний диаметр труб – 32-40 мм
2. Внутренняя поверхность труб должна быть идеально ровной и не скапливать на себе отложения, стальные изделия рассматривать не стоит

Видео рабочей системы

https://youtube.com/watch?v=Ej-3IVxqKbY

В заключении

Обустройство отопительных систем с естественной циркуляцией требует определенной подготовки, умений и знаний. Но чтоб оставаться уверенным в ее работоспособности, стоит осуществить врезание насоса, включение которого будет происходить в случае необходимости.

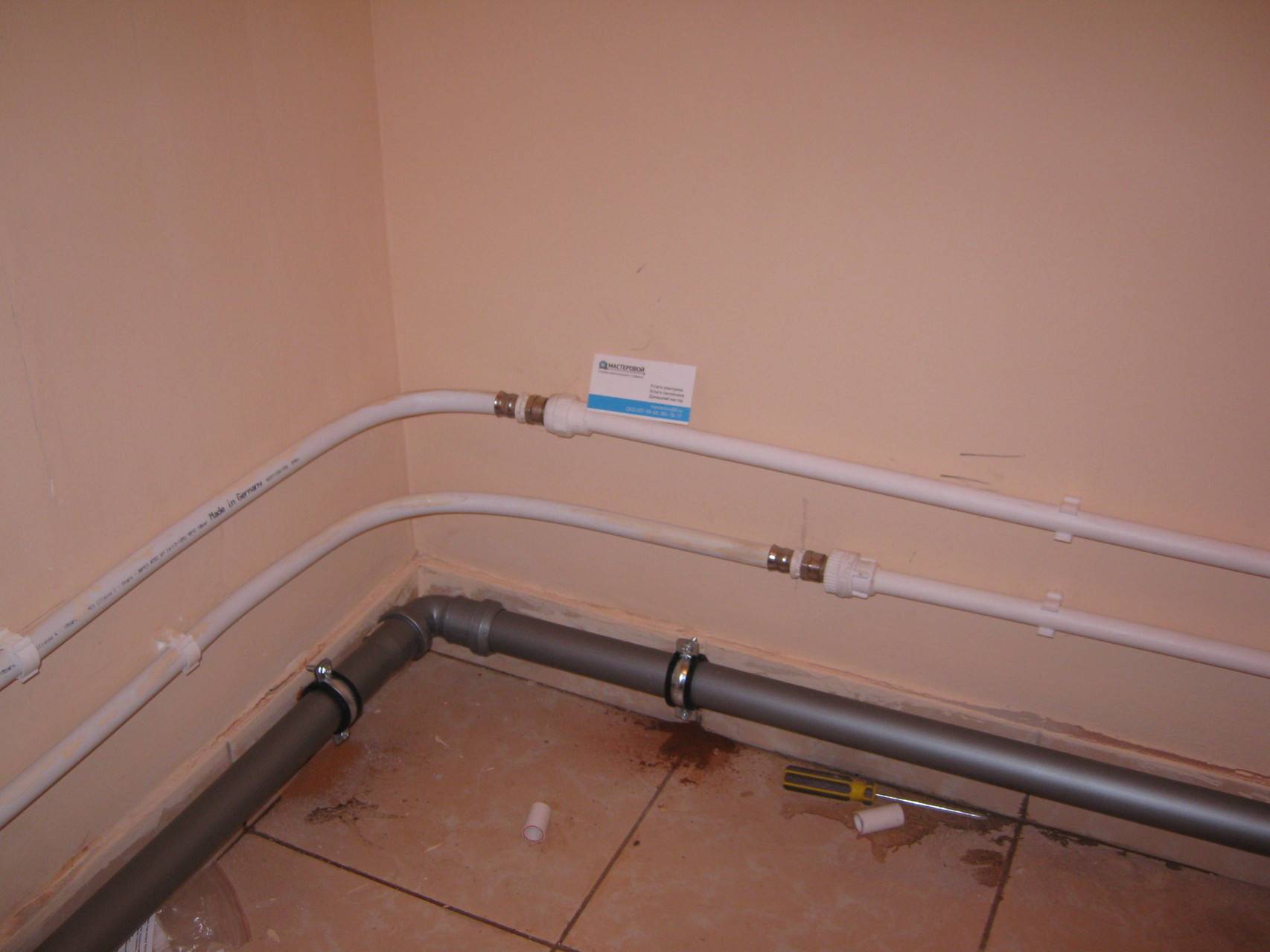

Уклон труб в зависимости от условий и системы отопления

Схемы монтажа отвода трубы.

Самые обычные условия монтажа предусматривают наклон более 1% (0,01). В этом случае все то сопротивление, которое вызвано гидравлическим трением и активным движением воды, будет гораздо меньше подъемной силы.

Паровые системы отопления требуют уклона горизонтальных соединений, для того чтобы при эксплуатации и опорожнении отопительной конструкции выводился конденсат. Трубопровод для такой паровой системы прокладывают с наклоном по направлению движения пара. Это необходимо для того, чтобы обеспечить самотечное движение попутного конденсата, который образуется через стенки труб с потерей тепла. Если же в одной магистрали движение пара и конденсата будет встречным, то оно сопровождается гидравлическими ударами. По этой причине крайне не рекомендуется делать уклон паропровода против направления движения пара.

Для самотечных конденсаторных магистралей уклон устремляют в сторону стока конденсата. А вот для напорных труб возможно произвольное направление. Таким образом, при опорожнении происходит спуск конденсата.

Для всех магистралей: паровых и напорных конденсаторных, а также водяных в насосных режимах — специалисты рекомендуют ориентировать уклон в 3 мм, а в некоторых случаях опускать на 2 мм.

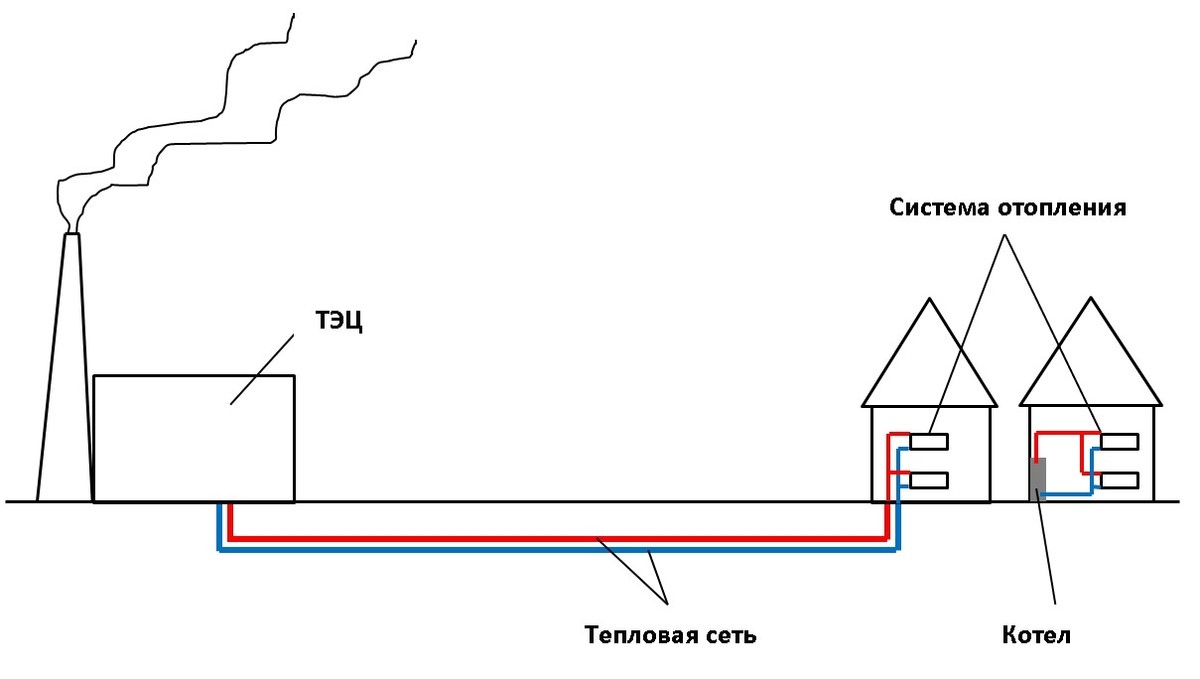

Виды водяных систем отопления в частном доме

Существует несколько видов водяного отопления для частных домов. Здесь мы подразумеваем стандартные системы обогрева с помощью радиаторов, теплые полы и плинтусное отопление. Отдельные виды могут совмещаться друг с другом, что позволяет достичь эффективного обогрева. Например, в спальнях и гостиных монтируются обычные радиаторы, а в ванных комнатах и туалетах нередко прокладываются теплые полы – отличное решение для тех, кто не выносит холода и не любит холодный кафель. Давайте разберемся в отдельных видах отопления и в их преимуществах.

Радиаторные

Радиаторные системы отопления являются неустаревающей классикой. Принцип их работы заключается в передаче тепла от теплоносителя через устанавливаемые в помещениях радиаторы. Такие отопительные системы смонтированы в подавляющем большинстве зданий различного назначения – в жилых, производственных, административных, хозяйственных и многих других. Они отличаются относительной легкостью в монтаже – достаточно протянуть трубы и подключить к ним радиаторы.

Раньше водяное отопление в частном доме предусматривало монтаж громоздких чугунных радиаторов. Со временем им на смену пришли более легкие и тонкие стальные радиаторы, изготовленные из стойкой к коррозии стали. Позднее на свет появились алюминиевые батареи – они отличаются легкостью, дешевизной и выносливостью. Для частного дома это самый идеальный вариант батарей.

Главным плюсом радиаторных систем является то, что для их прокладки не нужно заливать бетонные стяжки. Весь монтаж сводится к установке котла и радиаторов с их последующим подключением. Радиаторы обеспечивают эффективный прогрев помещений и не нарушают дизайн интерьеров, особенно, если в качестве них выступают современные алюминиевые многосекционные батареи.

Теплый пол

Водяное отопление пола в частном доме может работать как в самостоятельном режиме, так и во вспомогательном. В самостоятельном режиме надобность прокладывать трубы с радиаторами отпадает, а все тепло испускают полы. Благодаря этому на таких полах могут без опаски играть дети, их не продует и не просквозит. У вас постоянно мерзнут ноги? Тогда вам обязательно придутся по душе всегда теплые полы. Во вспомогательном режиме они работают как дополнение к радиаторным системам.

Системы теплых полов хороши на кухнях, в ванных комнатах и туалетах, где на полу чаще всего лежит вечно холодная плитка. Прокладка отопления поможет сделать полы теплыми и комфортными. Например, в ванной комнате вам больше не придется становиться босыми ногами на холодную плитку. То же самое относится и к туалету. Если у вас на кухне лежит кафельный пол, смело укладывайте системы теплых полов и здесь. Еще одно место, где теплый пол станет атрибутом комфорта, это спальня – согласитесь, мало приятного вылезать из-под теплого одеяла и становиться пятками на холодные полы.

Для теплых полов характерна низкая температура теплоносителя, не превышающая +55 градусов, что позволяет создавать экономичные системы отопления. Но необходимость делать бетонные стяжки и проходить сквозь стены и дверные коробки является весомым минусом. Лучше всего продумать необходимость монтажа системы еще на этапе постройки дома.

Плинтусные

Современные отопительные системы, построенные на основе классических алюминиевых радиаторов, отличаются тем, что тепло от них распространяется только вверх – за счет естественной конвекции. В результате весь теплый воздух поднимается, а на его место поступает холодный воздух. Нет ничего удивительного в том, что у домочадцев начинают мерзнуть ноги. Единственным плюсом является отсутствие холода от окон, так как он уносится конвекцией к потолку. Но что делать с отоплением? Не опускать же радиаторы на самый пол?

Выходом из ситуации становятся плинтусные системы отопления. Здесь используются малогабаритные радиаторы, сделанные из латуни или алюминия. Подача теплоносителя осуществляется с помощью пластиковых труб небольшого диаметра. Система дополняется кранами, спускниками воздуха и прочими необходимыми аксессуарами.

Все это уложено в специальный пластиковый плинтус – попадающий сюда воздух нагревается и нагревает находящиеся сверху стены. Далее помещение согревается инфракрасным излучением от нагретых стен и полов. Сквозняки, дующие по полу, в обогреваемых помещениях отсутствуют. Здесь прогреваются не только стены, но и сами полы, делая комнаты теплыми и комфортными.

Достоинством плинтусного отопления является то, что его можно проложить на любом этапе, даже после завершения строительства. Недостатки – высокая стоимость монтажа и куча требований к размещению плинтусов и прочих элементов. Допускается и одновременный монтаж всех видов описанных систем.

Основные виды гравитационной системы отопления

Различается 4 типа самоциркулирующейся конструкции с гравитационным течением теплоносителя. Выбор варианта зависит от требований хозяина по производительности отопления, материала строения, утепления дома и прочих нюансов.

Определяя, какое лучше делать водяное отопление в частном доме без насоса, требуется выполнить несколько расчетов, принять во внимание технические характеристики источника тепла, просчитать диаметр трубы и составить проект

Закрытая система

Принцип работы такой:

• Нагрев теплоносителя приводит к вытеснению воды из контура отопления. Под воздействием повышенного давления жидкость перемещается в закрытый расширительный бак с мембраной.
• В этом баке одна половина заполнена газом, вторая – пустая. Пустая половина заливается прогретым теплоносителем, что приводит к сжатию газообразного вещества.
• Как только вода остывает, газ снова расширяется и выталкивает из бака воду.

Простое решение пока не набрало популярность, однако возможность полной автономности и поддержания оптимального давления в трубах – явные плюсы варианта, которые пригодятся хозяевам частных домов небольшой площади. Минус конструкции в повышении объема емкости при необходимости прогревать большие помещения, поэтому закрытая система в основном используется в домах площади до 40 м2.

Открытая система

Этот вариант отличается от закрытого лишь конструкцией расширительного бака. Схему можно увидеть в старых строениях, где бак установлен под кровлей или потолком жилого помещения. Емкость можно сделать самостоятельно, но при такой схеме есть риск завоздушивания радиаторов, что снижает эффективность работы системы. Кроме того, кислород в воде приводит к образованию коррозии, появлению дефектов внутри труб и быстрому выходу элементов из строя.

Двухтрубная система

Особенности конструкции:

1. Прокладывается 2 трубы – одна для подачи теплоносителя, вторая для обратки. Подающий трубопровод соединяется входным отводом, обратный подводкой стыкуется с баком и батареей.
2. Двухтрубная схема систем отопления частного дома с естественной циркуляцией обеспечивает равномерное распределение тепла по помещению.
3. Нет необходимости добавлять секции батарей, расположенных далеко от бака, чтобы гарантировать прогрев комнаты.
4. Для контура выбираются трубы меньшего диаметра, регулировать интенсивность подачи теплоносителя и уровень нагрева намного проще.

В 2-х трубной системе можно допустить некоторые отклонения от параметров уклона труб, причем это не скажется на скорости транспортировки теплоносителя. Выполнить работы по силам домашнему мастеру, ошибки в расчетах устраняются в процессе обустройства конструкции.

Однотрубная система

Это простая горизонтальная схема выкладки с одной трубой, которая подключена последовательным образом ко всем батареям. Подача носителя через верхний отвод – отток через нижний, таким образом, вторая батарея получает чуть более остывший носитель, третья – еще более прохладный. От крайнего радиатора обратка возвращается в бак для прогрева.

Обустроить такую самотечную систему не представляет труда, но если количество радиаторов более 3-5 шт., однотрубная система не является целесообразной. Даже если увеличить количество секций последней батареи, температура носителя слишком мала, чтобы обеспечить равномерность отопления.

К достоинствам схемы относят простоту монтажа, экономию средств, а недостаток наблюдается только при установке одной трубы в больших комнатах. Сформировать однотрубную схему в 2-х и более этажных строениях без насоса нельзя – велик риск допустить ошибку в уклонах трубопроводов, из-за чего теплоноситель не будет транспортироваться с нужной скоростью, и строение останется без отопления.
