Особенности систем теплого пола от компании Валтек

Объективная оценка МП труб

Преимущества использования металлопластиковых труб очевидны:

• Изделие не поддается коррозии и устойчиво к воздействию агрессивных сред.
• Защитные оболочки пластика повышают устойчивость к механическим повреждениям, кроме того, снижается коэффициент сопротивления потоку, следовательно трубы не подвержены образованию отложений на внутренних стенках.
• Монтаж систем любой конфигурации не вызывает осложнений. Соединение труб осуществляется при помощи фитингов, выполнить процесс можно даже самостоятельно.
• Труба может гнуться, что позволяет значительно сократить применение соединительных элементов. Небольшой вес изделия значительно упрощает крепеж.
• Благодаря своим качествам трубы металлопластик могут применяться при монтаже отопления или линий горячей воды.

• Многослойная конструкция способствует хорошему поглощению шума.
• Составляющие трубы соответствуют санитарным нормам.
• Эксплуатационный срок достигает 45-50 лет (в зависимости от производителя).

Теперь несколько слов, раскрывающих недостатки металлопластиковых труб.

В отличие от металлических труб, металлопластик относится к горючим материалам.

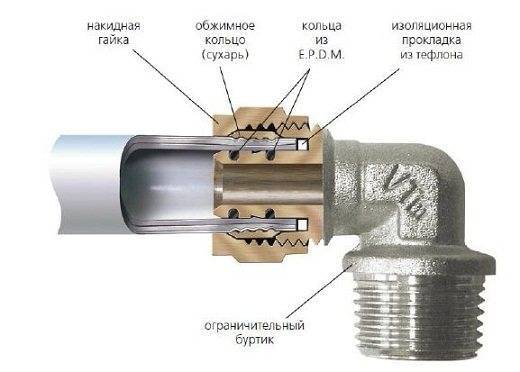

Существенным недостатком также является невысокая надежность компрессионных фитингов, которые, чаще всего, применяются для соединения. Такие системы не рекомендуется прокладывать скрытым методом.

Читать далее: Лучшие проекторы с Алиэкспресс в 2021 году

Но все это не значит, что металлопластик — трубы невысокого качества, просто выбирая материал для трубопровода, тщательно анализируйте все его качества.

Сфера применения

Данные трубы, в основном, получили применение для прокладки в бытовых условиях, они могут монтироваться как в помещениях, так и на улице.

С их помощью устраивают:

• Трубопроводы горячего и холодного водоснабжения.
• Системы отопления.
• Устройство теплого водяного пола.
• Технологические трубопроводы, в том числе и системы подготовки и очистки воды.
• Обогрев бассейнов и теплиц.

Комплект водяного теплого пола на 15 м 2 (с усиленной теплоизоляцией, при неотапливаемых нижних помещениях)

Комплект теплого пола для обогрева помещений площадью 15-20 м 2 со смесительным узлом с ручной регулировкой температуры теплоносителя на основе смесительно – разделительного клапана MIX 03. Настройка рабочей температуры теплоносителя осуществляется вручную поворотом рукоятки клапана. Усиленная теплоизоляция позволяет устраивать систему теплых полов над неотапливаемыми помещениями.

При спиральной укладке петли теплого пола (толщина стяжки 3 см с напольным покрытием из керамической плитки) с шагом 15-20 см и расчетной температуре теплоносителя 30°С – температура поверхности пола 24-26°С, расход теплоносителя около 0,2 м 3 /ч, скорость течения 0,2-0,5 м/с, потери давления в петле приблизительно 5 кПа (0,5 м).

Точный расчет тепловых и гидравлических параметров можно провести с использованием бесплатной программы расчетов теплых полов Valtec Prog.

Наименование	Артикул	Кол.-во	Стоимость
МП труба Valtec	16(2,0)	100 м	3 580
Пластификатор	Силар (10л)	2х10 л	1 611
Лента демпферная	Энергофлекс Супер 10/0,1-25	2х10 м	1 316
Теплоизоляция	ТП — 25/1,0-5	3х5 м 2	4 281
Трехходовой смесительный клапан	MIX 03 ¾”	1	1 400
Циркуляционный насос	UPC 25-40	1	2 715
Ниппель-переходник	VT 580 1”х3/4”	1	56.6
Ниппель-переходник	VT 580 1”х1/2”	1	56.6
Кран шаровой	VT 218 ½”	1	93.4
Соединитель прямой с переходом на внутреннюю резьбу	VTm 302 16х ½”	2	135.4
Кран шаровой	VT 219 ½”	1	93.4
Тройник	VT 130 ½”	1	63.0
Бочонок	VT 652 ½”х60	1	63.0
Переходник Н-В	VT 581 ¾”х ½”	1	30.1
Итого	15 494.5

Особенности монтажа

При сооружении системы бытового снабжения из металлопластиковых труб вальтек необходимо предварительно нарисовать план-схему всей конструкции. Затем следует рассчитать количество материала, требуемого для создания конструкции. Еще следует учесть, что система не может располагаться только в горизонтальном или вертикальном направлении, она может изгибаться и поворачивать. Для этого применяют различные фитинги. Для того, чтобы собрать конструкцию нужно использовать специальное оборудование –пресс-клещ. Инструмент для металлопластиковых труб можно приобрести в любом специализированном магазине или взять в аренду.

Схема монтажа металлопластиковых труб.

Монтаж системы с расходомерами

Монтаж расходомера выполняется на обратку коллектора, как рекомендуют производители. Однако возможен вариант установки на подачу.

Основное и важное требование по установке устройства – размещать его строго вертикально. Это способствует правильному вычислению уровня теплоносителя

Коллектор же располагают в горизонтальном положении.

Автоматическая работа коллектора и ротаметра требует подключения термодатчика. Это позволяет перекрыть доступ воды к петлям, когда достигается нужный градус нагревания.

Монтаж расходомера:

1. Устройство вкручивают в гнездо коллектора ключом в строго вертикальном положении. Ротаметр имеет уплотнительное кольцо и гайку.
2. Скручивают и снимают колбу, поворачивая её против часовой стрелки. Снимают кольцо, возвращают колбу в исходное положение.
3. Поворачивают латунное кольцо по часовой стрелке, доводя его до нужного значения, чтобы найти баланс скорости поступающей воды.
4. Надевают на кольцо накладку для защиты от повреждений.

По окончании процесса проводят проверку системы на работоспособность.

Как установить напольное отопление

«Валтек» обучает специалистов по установке системы отопления в Москве и во многих городах СНГ. Они осуществляют подключение системы и проводят тестирование оборудования. Схема монтажа водяного тёплого пола:

• на ровное бетонное покрытие укладывают теплоизоляцию «Валтек»;
• к стене монтируют демпферную ленту; она выполнена из вспененного полимера; необходима для компенсации расширения материала; для блокирования тепловых волн;
• на утеплителе укладывают трубы 16*2 мм; используют методику «змейка» или «улитка»» укрепляют контур металлическими скобами;
• подключают контур к коллекторной группе; отдельные выходы для горячей и охлаждённой воды;
• на выходе к коллектору устанавливают шаровые краны 1”; их 2 шт.; на горячий и холодный контуры;
• из коллекторов выводят трубопровод 26*3 мм;
• на трубе с горячей водой устанавливают циркуляционный насос с шаровым краном;
• затем, подключают смеситель трёхходовой с термоголовкой и датчиком;
• выводят трубу с горячей водой к котлу;
• отдельно можно сделать магистраль к радиаторному отоплению, если есть такая необходимость;
• прокладывают трубы с охлаждённой водой от коллектора к котлу;
• лишнюю жидкость отводят в накопительный бак; для него предусматривают отдельную линию; из накопительного бака можно вывести контур ГВС для хозяйственных нужд;
• на трубе, которая ведёт из ёмкости к котлу, устанавливают фильтр для воды, обратный клапан;
• проводят подключение горячих и охлаждённых труб к котлу; для этого в отопительном агрегате предусмотрены отдельные патрубки; они соединены с теплообменником.

Напольное отопление является хорошей альтернативой радиаторному обогреву. Тепло равномерно распределяется по всему объёму комнаты, создавая комфортный микроклимат. Система безопасная, долговечна. При использовании автоматического управления её легко эксплуатировать.

Настройка коллекторов с настроечными расходомерами

Предварительная настройка коллекторов теплого пола нужна и важна. Даже если в системе есть термостаты, контроллеры и прочая автоматика. Если доверить регулировку автоматике, через некоторое время все потоки будут максимально открыты. Так что перед пуском системы занимаемся настройкой коллектора. Настраивают расход на холодной системе, не включая котел. Отопление запускают после выставления расходов по петлям — для проверки температуры.

Коллектор Valtec с расходомерами настраивать легче

Что такое расходомер и его устройство

Расходомеры служат для первичной настройки потоков, которая с ними проходит легче, точнее и быстрее. Кроме того, в процессе эксплуатации позволяют оценить текущий расход по отношению к выставленному при настройке. Чтобы понимать механику настройки, нужно знать как расходомер устроен и как работает. Представляет он собой полый корпус с тарельчатым клапаном, который подпирается пружиной. Пружина откалибрована. Ее верхушка выведена в прозрачный конус со шкалой.

Как устроен расходомер Валтек

Для того, чтобы можно было ориентироваться по величинам потока и, собственно, регулировать его, на пружине закреплен указатель потока. В расходомерах, которые устанавливаются на подаче, указатель потока по умолчанию установлен в верхней части корпуса. В таком положении он указывает на «0» и поток перекрыт (как на фото выше). Если расходомеры предназначены для установки на обратном коллекторе, указатель потока у него находится внизу.

Есть два типа расходомеров — с фиксацией положения регулировочной втулки и без нее. Первые надежнее, так как настройки не сбиваются, что может произойти с обычными. Но они дороже. А так как сам коллекторный узел не дешевый, часто устанавливают расходомеры без фиксации.

Как выставлять поток на расходомере

На шкале нанесены метки и числа от 0 до 5. Число обозначает силу потока — это скорость движения теплоносителя в метрах на секунду (м/с). Порядок регулировки потока такой:

• Снимаем (откручиваем) защитный колпачок. На коллекторах Valtec они красного цвета.

• Ослабляем фиксирующую втулку. Если ее нет, этот шаг пропускаем.

• Прокручиваем регулировочную втулку до тех пор, пока указатель потока не остановится на нулевой отметке.

• Крутим в обратную сторону, выставляя требуемое значение.

• Если есть фиксирующая втулка, закручиваем ее до упора.
• Надеваем защитный кожух.

Так, один за одним выставляем расходомеры каждой петли теплого пола. Как вы поняли, без фиксирующей втулки шагов чуть меньше

Обращаем внимание: шаг с выставлением нуля лучше не пропускать. Это занимает не так много времени, но позволяет проверить калибровку

Методика регулировки расходомеров теплого пола

Если все делать по правилам, у вас должен быть теплотехнический расчет, в котором указаны потоки в каждой петле. План есть? Тогда согласно плану выставляете значения. Если нет, будем действовать исходя из размеров контуров. При условии укладки трубы одинакового сечения, надо будет изменять расход исходя из требуемой теплоотдачи. Но в этом случае, необходимо знать длину трубы в каждой петле.

Рассмотрим пример. Пусть у нас будет четыре контура: 90 м, два по 75 м и 50 м. Порядок регулировки расходомеров коллектора Валтек такой:

• На самой длинной петле длиной 90 м расходомер открываем полностью (если нужен максимальный поток) или ставим то значение, которое требуется. Примем, что для данного случая нужен максимальный расход — 5 м/с.  Для этого указатель потока опускаем в самый низ. Там стоит указатель 5 м/с.

• Рассчитаем требуемый расход на 75 метров. Определяем по соотношению длин: 75/90 = 0,83. Расход на первой петле (5 м/с) умножаем на полученную цифру. Получается 5 м/с * 0,83 = 4,17 м/с. Выставляем на двух петлях по 75 м указатель потока чуть ниже отметки 4 м/с.
• По той же схеме рассчитываем расход для 50-метрового контура: 50/90 = 0,55. Вычисляем требуемую скорость движения теплоносителя: 5 м/с * 0,55 = 3,7 м/с. Выставляем указатель потока немного не доходя до отметки 4.

Дальше включаем котел и проверяем насколько верно настроен коллектор. При равной длине и выставленном одинаковом расходе может оказаться, что один контур греет намного лучше. Это связано с другой схемой укладки. В  контуре, который хуже греется, скорее всего больше изгибов или они более крутые. Это увеличивает гидравлическое сопротивление, что снижает скорость движения теплоносителя. А значит, тепла переносится меньше. Решение — немного увеличить расход и посмотреть на результат.

Функционал оборудования и его особенности

Основная функциональная роль, которую исполняет коллектор в системе теплого пола с жидкостным теплоносителем, заключается в распределении водных потоков. Внешне это труба с отводами, снабженными вентилями.

Коллекторный блок VALTEC

С помощью этого прибора исключается ненужный воздух из жидкости, проводится при необходимости слив системы. Еще одной из важных функций коллектора является осуществление регулирования – ручного или автоматического номинального размера потоков, которые направляются в разные водяные контуры.

Устройство коллектора Valtec

Помещается оборудование в специальный коллекторный шкаф, который фиксируется на стене. В отдельных случаях под него отводится подсобная комната.

Входит прибор в состав коллекторного блока, оснащенного, кроме него, еще рядом элементов:

Схема коллектора

• регулирующими клапанами;
• расходомерами;
• крепежными кронштейнами;
• запорными клапанами, имеющими ручное управление;
• отсечными клапанами;
• торцевыми заглушками;
• дренажными клапанами;
• воздухоотводчиками.

Коллекторный патрубок может иметь несколько выходов (3–12). Тип присоединения выполнен по стандарту «евроконус», имеющему наружную резьбу. Есть ограничения по предельному давлению, составляющему 10 бар, соотносимому с температурой теплоносителя ≤ 90°С.

Водяной теплый пол Рехау

Производитель занимает лидирующие позиции в сфере изготовления эффективных систем напольного отопления, предназначенных для устройства на частных и промышленных объектах.

Функции

Теплые водяные полы могут эксплуатироваться как для нагревания, так и для охлаждения поверхности. Сфера применения позволяет проводить установку нагревательных элементов в жилых комнатах различного назначения, в ванных, туалетах, санузлах, в чердачных помещениях, холлах, прихожих.

В качестве декоративного напольного покрытия используется текстиль. Ковровые полы должны быть приклеены, что улучшает теплопроводность. Толщина ковролина или ковра не должна превышать 10 мм.

Если используется паркет, всегда оборудуются деформационные швы. Паркетный щит наклеивается на стяжку. Требуется контроль влажности в помещении. При монтаже керамической плитки, камня, клинкера ограничений не существует. При укладке на теплый пол используют растворы, тонкие и толстые слои мастики на застывшую стяжку.

Система крепления труб может быть разной:

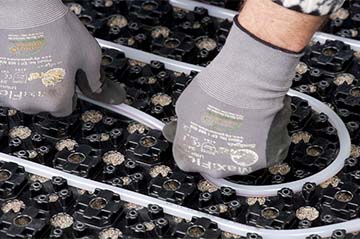

• укладка на специальные маты с фиксаторами – быстрый и удобный способ монтажа, уместный как при «сухой», так и при классической укладке в стяжку. Приветствуется укладка «улиткой», «змейкой»;
• система крепления труб при помощи гарпун-скоб. Приветствуется укладка «улиткой»;
• система RauFix – крепление осуществляется при помощи специальных полос с фиксаторами. Эффективной является укладка «змейкой»;
• система крепления труб к арматурной сетке. Приветствуется укладка «улиткой», «змейкой»;
• система сухого монтажа с использованием базовых пластин. Используемая схема укладки – «змейка».

Особенности

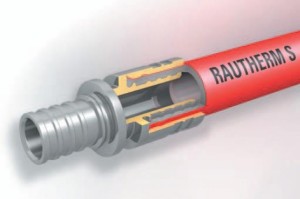

Компания внедрила уникальную технологию соединения труб – надвижную гильзу. При монтаже обеспечивается прочная и быстрая фиксация частей трубопровода. Это избавляет от необходимости использования больших и неудобных бухт.

Сам монтаж сопряжен с предварительными расчетами и проектированием. Укладку труб и весь комплекс подготовительных мероприятий должны быть доверены квалифицированным специалистам.

Дополнительные важные особенности

Работоспособность коллектора и смесительного узла гарантируется производителем только в том случае, если при установке использовались комплектующие от бренда Рехау.

Достоинства

В импортные системы теплых полов крайне рискованно делать вставки трубопроводных систем или контроллерного оборудования других марок и производителей

Преимущества системы раскрываются указанным образом:

тепловой комфорт – температура оптимально распределяется по высоте помещения и эффективно повышает тепловой комфорт;
экономичность – требуемый комфорт напольной поверхности достигается при низких t воздуха в помещении, что позволяет снизить годовые затраты на ресурсы до 12%;
экологичность – высокая теплопроизводительность при низких t теплоносителя позволяет комбинировать систему с солнечными батареями, тепловыми насосами, газовыми котлами;
безопасность для аллергиков – низкая величина потоков тепла создает минимальную подвижность воздуха

Циркуляция пыли отсутствует, что важно для людей с аллергией и при устройстве детских, спален;
привлекательный интерьер – системы напольного водного обогрева Рехау позволяют проводить свободную расстановку мебели, при строительстве дома архитектор получает свободу проектных решений.

Всемирно известный трубопровод Henco

Металлопластиковые трубы Henco лучше других объединяют все достоинства металлических и пластиковых магистралей. Благодаря этому, они применяются в самых различных инженерных сетях, а именно:

• Холодное и горячее водоснабжение;
• Отопление;
• Кондиционирование;
• Подогрев лестничных площадок, бассейнов, стадионов;
• Технологические системы водоподготовки.

Металлопластиковая труба Henco

Металлопластиковые трубы Henco являются электробезопасными, бесшумными и простыми в монтаже изделиями. Трубопровод стоит незначительные деньги в сравнении с тем, сколько он прослужит без необходимости регулярного ремонта и без потери качества.

Комплектация и возможности

Под маркой Valtec продукцию выпускает итальянская фирма. На рынке России они с 2003 года, так что наши реалии знают уже не понаслышке. Выпускается обширный ассортимент сантехнических инженерных приспособлений и устройств. И коллекторы для теплого пола среди них.

Общее описание

Коллектор теплого пола Valtec сделан из латуни или нержавеющий стали. Вернее, чаще всего, корпус сделан из нержавеющей стали, а «начинка» — из латуни. В каталоге называются они коллекторным блоком, так как идет пара устройств — на подачу и в обратный трубопровод. Комплекты в сборе оснащены:

• на подающей гребенке стоят расходомеры;
• на обратном трубопроводе — ручные запорные клапаны.

Внизу — подача и тут стоят расходомеры. Вверху — обратный трубопровод, установлены ручные клапаны

В таком варианте при помощи расходомеров можно отрегулировать поток теплоносителя в каждой из петель, а ручные клапаны на обратном трубопроводе служат для блокировки циркуляции. Но данная комплектация может быть автоматизирована. Для этого на ручные клапаны ставят сервоприводы, которые подключаются к установленным в помещениях терморегуляторам. Таким образом, можно поддерживать постоянную температуру пола или воздуха. Зависит от того, где установлены датчики тепла, потому что терморегулятор реагирует на их показания.

На коллектор Valtec также ставится автоматический отводчик воздуха. Это устройство, которое позволяет удалять попавший в теплоноситель воздух в автоматическом режиме.

Ассортимент

Все коллекторные блоки для теплого пола Валтек можно разделить на две группы: с настроечными расходомерами и без них. Всего три варианта в первой группе и два во второй, но в каждом количество подключаемых отводов от двух до двенадцати.

• С расходомерами на подаче
  • VTc.594.EMNX. Корпус — нержавеющая сталь AISI 304, фитинги — латунь CW617N, уплотнители — EPDM 70Sh, количество выходов — от 2 до 12. Рабочее давление 8 Бар, условный диаметр коллекторов — 1 дюйм, выходы — наружная резьба 3/4″, подсоединение — евроконус. Цена — от 9 тыс. руб. (на 2 выхода), до 25 тыс. (на 12 выходов).

  • VTc.589.EMNX. Коллектор для систем с пропиленгликолем. Корпус — нержавеющая сталь AISI 304, латунные фитинги и уплотнители из этилен-пропиленового каучука (EPDM 70Sh). Рабочее давление 9 Бар, температура теплоносителя не выше 90°C. Условный диаметр коллекторов — один дюйм, выходы на 3/4 дюйма евроконусом.

  • VTc.596.EMNX. Латунный коллектор Valtec (латунь CW617N) с никелированным покрытием. Уплотнители EPDM 70Sh, фитинги из той же латуни. Рабочее давление 10 Бар, выходное подсоединение — евроконус, диаметр 3/4″.
    • условный диаметр коллектора 1 дюйм, количество выходов от 3 до 12. Цена от 12 тыс. руб. за 3 выхода, до 38 тыс. руб. за 12 выходов;
    • условный диаметр коллектора 1 и 1/4 дюйма, количество выходов от 4 до 12. Цена от 9 тыс. руб. за 4 выхода, до 45 тыс. руб. за 12 выходов.
• С ручными клапанами
  • VTc.588.EMNX. Нержавеющий коллектор теплого пола VTc.588.EMNX с термостатическими клапанами. Теплоноситель — вода или пропиленгликоль, рабочее давление 9 Бар, температура 90°C. На подаче стоят настроечные ручные клапаны. Количество выходов — от 3 (6 тыс. руб.) до 10 (15 тыс. руб.), подсоединение через евроконус 3/4″, условное сечение коллекторов — 1″.
  • VTc.594.EMNX. Латунный коллектор Valtec для систем с повышенной температурой — до 120°C, давлением 10 Бар. В комплекте ручные балансировочные клапаны и термостатические.
    • условный диаметр коллекторов 1″, количество выходов от 3 (10 тыс. руб.) до 12 (27 тыс. руб.);
    • коллекторы сечением 1 и 1/4″, количество выходов от 4 (16 тыс. руб.) до 12 (36 тыс. руб.).

В базовую комплектацию входят заглушки коллекторов, автоматические воздухоотводчики, дренажные краны (для заполнения или слива теплоносителя), кронштейны для установки.

Основные технические особенности конструкции

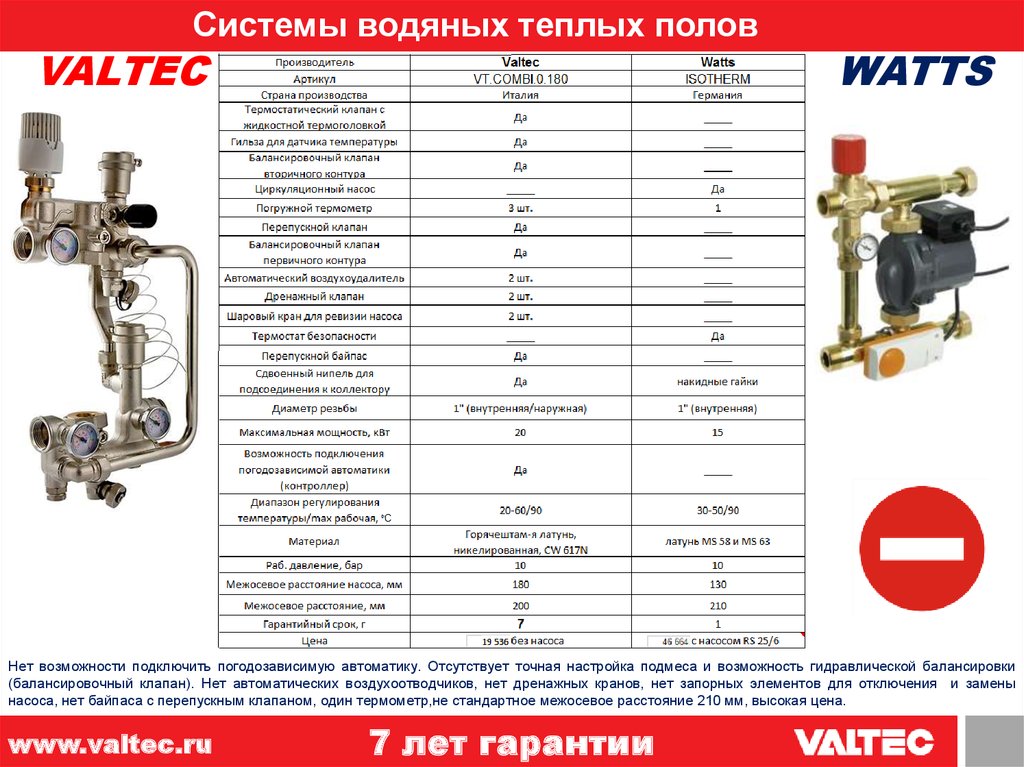

Смесительный узел тёплого пола «Валтек» настраивается так, чтобы  он прогревал теплоноситель до 40 градусов. Этого достаточно, чтобы система держала необходимую температуру помещения, постоянно подмешивая остывшую порцию к уже нагретой.

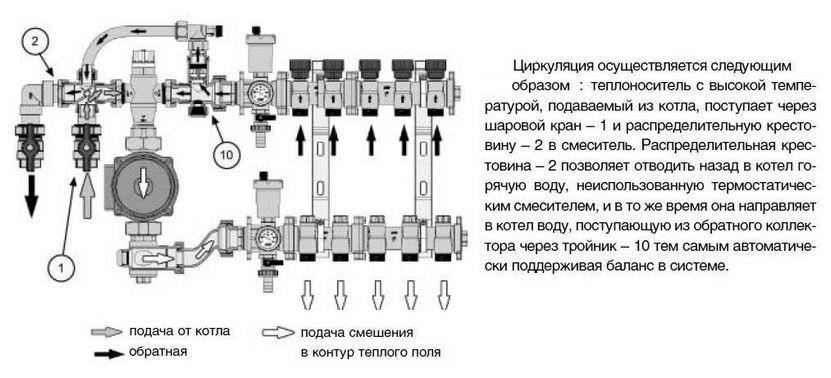

Принцип работы смесительного узла теплого пола

Равномерный обогрев обеспечивается делением помещения на зоны, где укладывается водяной контур с использованием гребёнки на 2-12 отводов для подключения труб. Она также позволяет создать оптимальное давление в отопительной системе. Поступление теплоносителя в нужном объёме в контур водяного отопления обеспечивается расходомером. Это арматура, которая регулирует нужное давление в трубе в зависимости от её длины.

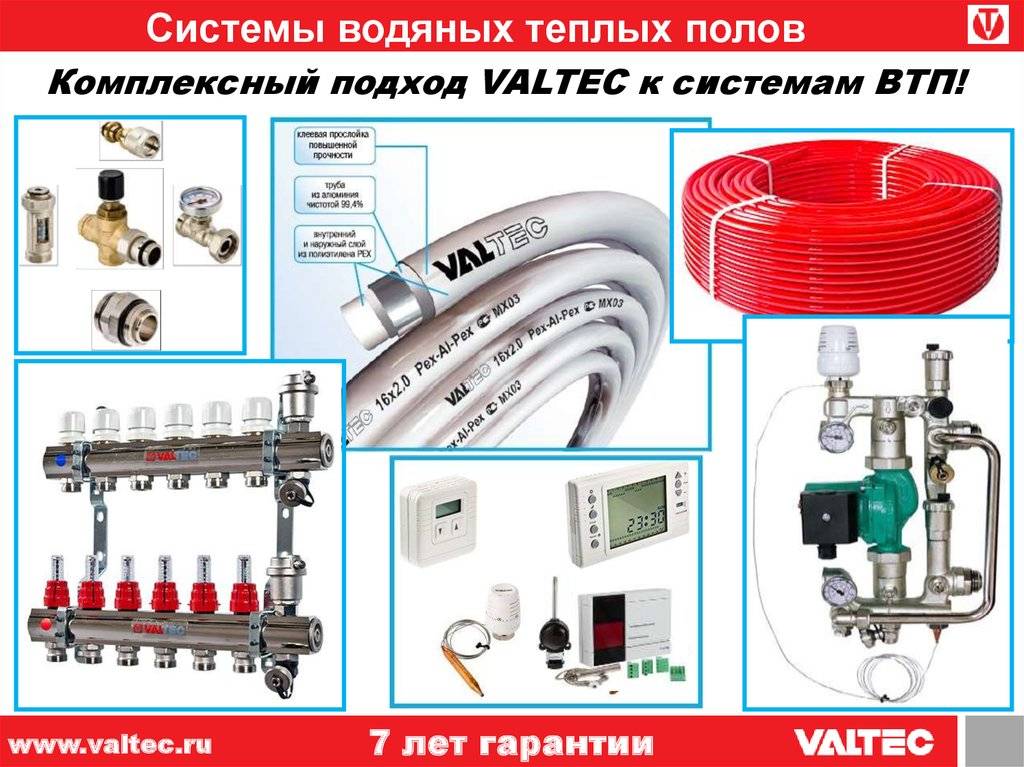

Теплый пол Valtec

Подложка для теплого пола

Специалистами компании разработаны модели разного уровня автоматизации. Это спецификации «Эконом», «Премиум», «Комфорт», предназначенные для помещений с разной площадью (от 20 до 120 кв. м.).

Комплектация

Теплый гидравлический пол Валтек состоит из таких деталей:

1. Трубы. Можно использовать металлополимерные изделия или магистрали из полиэтилена сшитого типа большого давления.
2. Компоненты монтажа. К ним можно отнести теплораспределительные пластины, маты с фиксаторами и подложки из теплоизоляционного материала.
3. Управление работой системы выполняется при помощи термостатов, узла смешивания и термостатических клапанов. Они все ставятся на коллекторном блоке, он является основным узлом управления.
4. Автоматика. Нужна для дистанционного регулирования режима температур с учетом показаний нагрева пола воздуха в помещении.

Все перечисленные выше комплектующие есть в ассортименте товаров компании. Для правильности подбора следует рассмотреть каждую группу по отдельности.

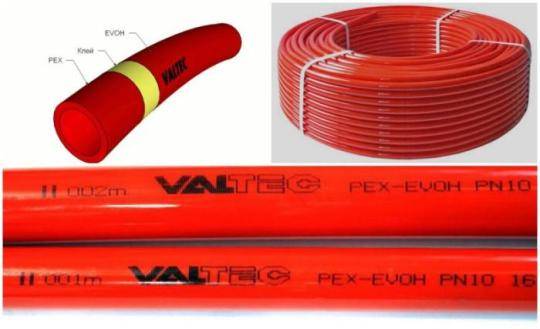

Выбираем трубу

Перечень материалов, из которых изготавливаются трубы для «теплого пола», достаточно широк – от меди до металлопластика.

Медь

Если принимать во внимание только технические характеристики, то медные трубы можно считать идеальным вариантом. Список их преимуществ выглядит довольно убедительно:

• высокая прочность;
• устойчивость к коррозии;
• низкий коэффициент теплового расширения;
• высокая теплопроводность;
• долговечность.

И все же подогрев из медных труб не пользуется у нас большим спросом. Причины две:

• высокая стоимость самих труб;
• необходимость привлечения на этапе монтажа нескольких специалистов со специальным оборудованием, что также потребует дополнительных затрат.

Сталь

Для монтажа в конструкции пола подходят только бесшовные стальные трубы. Данный материал обладает хорошей прочностью и почти не увеличивается в размерах при нагреве, но, честно говоря, для систем внутрипольного подогрева он является малоподходящим. Причина – в характерных для стали недостатках:

• подверженность коррозии;
• образование грязе-солевого нароста на внутренних стенках;
• необходимость применения для гнутья труб специальных устройств – трубогибов.

Металлопластик

В большинстве случаев система подогрева пола сооружается именно из металлопластиковых труб, по крайней мере, в нашей стране. Действительно, этот материал обладает всеми необходимыми свойствами:

1. Достаточной теплопроводностью, которая обусловлена наличием алюминиевой прослойки.
2. Коррозионной и химической устойчивостью, обусловленной свойствами полимера, который выстилает трубу изнутри и снаружи, что продлевает срок службы изделия.
3. Отсутствием склонности к образованию накипи на стенках труб.
4. Способностью легко гнуться и хорошо держать форму.

Следствием указанных преимуществ является высокая долговечность металлопластиковых труб. К тому же они обладают доступной стоимостью.

Полипропиленовые (ПП) трубы

По своим качествам ПП-трубы могут считаться вполне пригодными для устройства системы «теплый пол». Все преимущества металлопластиковых труб, связанные с наличием полимера, характерны и для них. Однако, есть одно «но».

Дело в том, что минимальный радиус сгиба для полипропиленовой трубы равен 8-ми диаметрам. Таким образом, если укладывать «змейкой» трубу диаметром 20 мм, то минимальный шаг между соседними участками составит 320 мм.

С учетом низкой теплопроводности полипропилена это расстояние может оказаться слишком большим, вследствие чего жильцы будут ощущать так называемую «тепловую зебру» — заметный перепад температур в пределах стопы. Но решение у такой проблемы существует.

Обычно на рядом лежащие участки трубопровода укладывают металлические перемычки (лучше из меди или алюминия), которые способствуют равномерному распределению тепла.

Укладка труб для теплого пола из полипропилена

Для устройства «теплого пола» следует приобретать ПП-трубы марок PN20 или PN25. Они имеют армирование, благодаря которому коэффициент теплового расширения оказывается значительно меньше, чем у полипропилена в чистом виде. Армирование бывает двух видов:

• стекловолокно;
• алюминиевая фольга.

Если вы собираетесь осуществлять монтаж самостоятельно, выбирайте трубу со стекловолокном. При их пайке и установке фитингов не придется пользоваться специальным инструментом – шабером, как в случае с алюминиевым армированием. Также стекловолокно будет более предпочтительным, если вы имеете дело с малоизвестным производителем, в качестве продукции которого пока не уверены. Дело в том, что этот вид армирования связан с более простой технологией, поэтому вероятность «попасть» на бракованное изделие становится меньше.

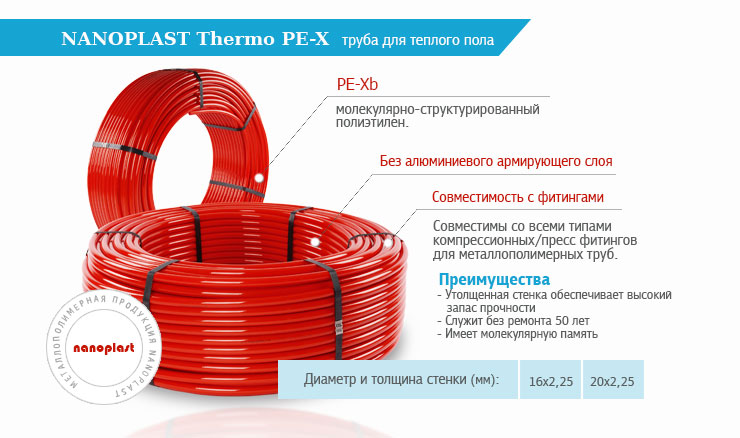

Сшитый полиэтилен (PEX)

Вообще говоря, с этим материалом мы уже встречались, когда речь шла о металлопластиковой трубе.

Именно им оклеивается снаружи и изнутри алюминиевая прослойка.

В чистом же виде сшитый полиэтилен стоит гораздо дешевле, обладая при этом хорошей теплопроводностью и износоустойчивостью.

Важной характеристикой PEX-труб является плотность сшивки. Для применения в системах «теплого пола» ее значение должно лежать в пределах от 65% до 80%

Слабой стороной PEX-труб является неспособность держать форму. Они постоянно стремятся разогнуться, поэтому их приходится жестко фиксировать большим количеством хомутов.

Из всех имеющихся на сегодняшний день вариантов оптимальным по соотношению стоимости и характеристик признан металлопластик.

Те же, у кого, как говорится, денег куры не клюют, заказывают «теплый пол» из медных труб. Наиболее подходящий диаметр: 16 – 18 мм.

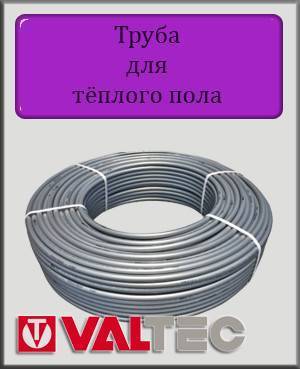

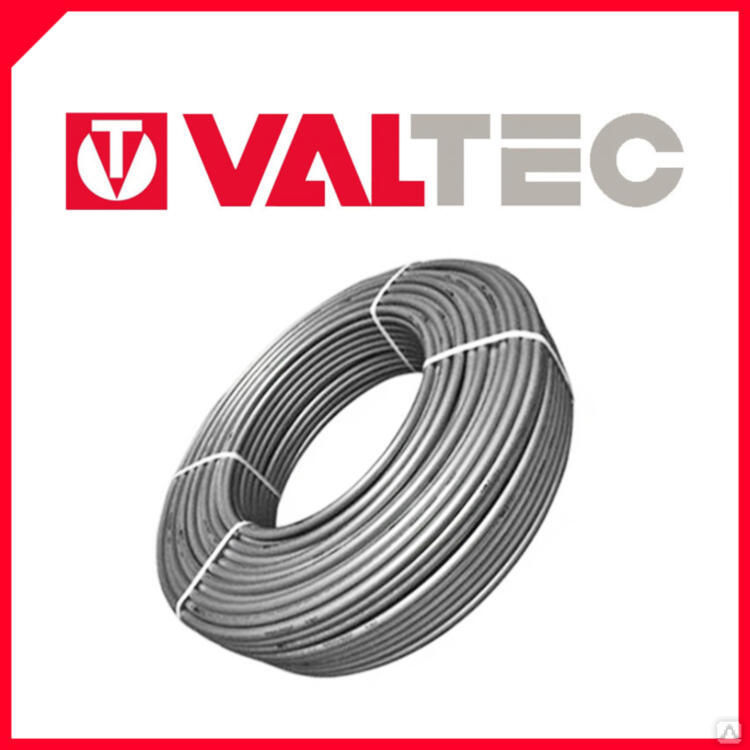

Место Valtec в рейтинге производителей труб

Разумеется, компания Valtec далеко не единственный производитель полипропиленовых труб, который достоин должного внимания. На сегодняшний день множество крупных предприятий, как зарубежных, так и отечественных производят трубы из полипропилена по своей собственной технологии и с использованием различных модификаций материала. Исходя из данных средств массовой информации, можно составить краткий рейтинг компаний и увидеть какое же место в нём занимает Valtec:

1. Наиболее качественные и долговечными по праву считаются полипропиленовые трубы немецкого производства, в частности компании Banninger Reiskirchen, которая использует полипропилен нового поколения PP-RCT и Wefatherm, работающей с полипропиленом PP-R. Трубы выпускаются в белом и чаще в зелёном цвете, а производственная гарантия составляет 10 лет. Но, из-за значительной стоимости, трубы этих компаний не слишком пользуются популярностью в нашей стране, хотя их качество заслуживает уважения;
2. Полипропиленовые трубы чешской компании WAWIN Ecoplastik известны во всём мире, так как именно этот бренд одним из первых начал производить инженерную сантехнику данного типа. Качество продукции не вызывает сомнения, но вот цена заставляет задуматься о других возможных вариантах;
3. На третьем почётном месте находится уже рассмотренная ранее итальянская компания Valtec, качество продукции которой сравнимо с предыдущим производителем, а вот стоимость порадует отечественного потребителя;
4. Полипропиленовые трубы турецкого производства, а именно таких компаний как TEBO, Pilsa, Vesbo и многих других имеют меньшую стоимость и соответственно несколько уступают в качестве предыдущим фирмам;
5. Наиболее бюджетными вариантами считаются полипропиленовые трубы китайских (BLUE OCEAN, Dyzain и т. д.), а также, как бы это ни было б прискорбно, отечественных производителей, таких как Heisskraft, Политек и РВК.

Исходя из всего вышесказанного, можно сделать вывод, что Valtec является одной из самых популярных и востребованных компаний на рынке инженерной сантехники. Высокое качество исходных материалов, высокотехнологичное производство, продуманная система монтажа и, конечно же, приемлемая цена полипропиленовых труб выводят их на лидирующие позиции в данном сегменте рынка.
