Какие трубы лучше выбрать для теплого водяного пола

Правила раскладки труб

При планировании раскладки труб необходимо учитывать такие нюансы:

• не рационально укладывать изделия на расстоянии менее 10 см друг от друга;
• более плотная укладка труб позволяет получить более высокую тепловую мощность;
• максимально допустимое расстояние между трубами – 25 сантиметров;
• отступ греющих изделий от наружных стен – не меньше 15 сантиметров;
• запрещено укладывать трубы на стыках плит перекрытий.

Для обеспечения заданной эффективности укладка греющих труб возле наружных стен должна быть более плотной, нежели в середине помещения. В случае попадания разводки на стык плит рекомендуется выполнение двух контуров по разные его стороны. При его пересечении – используется металлическая гильза длиной 3 сантиметров.

Форма греющих контуров бывает меандровая (змейка, зигзаг) и бифилярная (спираль, улитка). Змеевидная форма установки труб приводит к неравномерности распределения тепла. Решить проблему можно либо увеличением мощности насоса, либо укладкой петель двойной змейкой. Форма улитки предполагает чередование труб обратки и подачи. Благодаря этому создается одинаковый температурный фон.

Выбирая вариант укладки труб, лучше отдать предпочтение бифилярной схеме

Теплые полы

Наша фирма предлагает универсальную легкогнущуюся гофрированную трубу из нержавеющей стали (марка стали AISI304(RU 08X18H10)) для монтажа систем теплого пола и системы водяного отопления,
обвязки котельных (в качестве второго контура), подключения насосного
оборудования.

Вся продукция сертифицирована требованиям ГОСТ 10705 и ГОСТ 15763-91
В
основе нержавеющей трубы для теплого пола лежит гибкая гофрированная тонкостенная труба(0,3мм) отоженная и латунные соединители (фитинги) с силиконовым уплотнением.
Применение гофрированной трубы считается наиболее эффективным для системы водяного отопления. Благодаря гофрированной поверхности гибких труб — трубопровод сам скомпенсирует линейные сжатия и расширения под циклическим воздействием температур, гофра трубопровод не требует никаких присадок в бетон. Обеспечивается максимальная теплоотдача, нержавеющая сталь является одной из лучших передатчиков тепла, коэффициент теплопроводности 17Вт/м*К.
Прогрев бетона на расстоянии 10см от от трубопровода остается постоянным, при разбеге 20см полностью перекрывается зона одинаковой температуры.
Благодаря высокой гибкости гофрированных труб, сложные трассы удается монтировать с минимальным числом фитингов. Вследствие хорошей устойчивости к давлению (выдерживает гидроудар 60атм.) и вибрациям, предлагаемый

Основные рекомендации для проектирования и монтажа системы водяных теплых полов

Для изготовления водяного теплого пола используется гофра труба из нержавеющей стали (марка сталиAISI304)отожженная, толщина стенки 0,3 мм., условный диаметр 15мм.,(длина 1 бухты -50м), латунные фитинги 1/2″ в.р. или н.р., рабочее давление до 16Атм, рабочая температура 100градусов.

Схема укладки гофротрубы для теплого пола

При укладке 1-го контура гофротрубы, отступаем от стены 15см, все
последующие петли с шагом 20см. Температура 1-го контура (красный цвет)
на 10-20 градусов выше комфортной зоны (черный цвет).

 1-ый способ применения:

Основа тёплого пола после гидроизоляции- керамзитобетон, либо растворная стяжка. Преимущество керамзитобетона в том, что после 2-х дней стяжки в него можно вкручивать саморезы закрепляя перфоленту.

— настилаем пенофол фальгированный (отражатель), и укладываем металлическую сетку. (в местах где топорщиться, закрепляем перфолентой.)

— укладываем гофротрубу от стены на растоянии 15см.

— прогрев от гофро-трубы без изменения температуры на растоянии 10см, поэтому укладывая трубу с разбегом 20см, мы полностью перекрываем зоны одинаковой температуры. В середине комфортной зоны разбег для трубы может быть до 30см.

— прикрепляем трубу к металлической сетке с помощью капроновой стяжки, после срезаем усы. Выставляем маяки. Технология приготовления раствора для стяжки теплого пола следующая: Берем на одно ведро цемента, 4 ведра песка, 1стакан пластификатора, он придает эластичность раствору, ускоряет трердение раствора, дает прочность раствору. Высота заливки 5см при шаге 20см.

Гофрированная труба из нержавеющей стали имеет линейное расширение на 0.2мм на 6м, шитый полиэтилен 4мм на 6м, медь 1.2мм на 6мм.(данные полученны экспериментальным путем).

В результате небольшого линейного расширения ,трубопровод не рвет стяжку, не трется о стяжку при изменении температур.

Обязательно сделать опрессовку перед стяжкой 6-8 атм. на 3-4часа.

После монтажа стяжка высыхает -1 месяц.(летний период 21день, осень ,зима 30дней)

— заполняем систему теплого пола завязанную в систему отопления отдельной гребенкой. Первый пуск теплого пола идет в два этапа: 1-ый этап подача темпер. 20-25градусов одни сутки, 2-ой этап через сутки подача температуры 35-40град. Просушиваем этим оканчательно стяжку и после отключения теплого пола делаем укладку кафеля. Температура 1-го контура на 10-15 градусов выше комфортной зоны.

Комментарии к монтажу

При укладке гофрированной трубы, разматывая бухту, трубу не перекручиваем, оставляя бухту в одной плоскости, чтобы не было заломов и протечек. Если проходим одним крылом две комнаты, отверстие для прямой и обратной трубы надо делать в 3-4 раза больше диаметра гофротрубы.

2-ой способ для деревянных полов.

Доска, ГВЛВ, грунтовка бетонноконтакт, с помощью скоб крепим трубу, затем опрессовка, заливаем стяжку не менее 5 см., 1 месяц сохнет.Потери на сопротивление за счет гофры не более 20%, обычный насос Грюнфос на 2-ом режиме cправляется.

Теплоотдача великолепная, полная компенсация линейного расширения самим трубопроводом при изменении температуры, и никаких присадок в бетон.

Характеристики изделий РЕХ

Технология изготовления

При изготовлении продукции РЕХ используется сшитый полиэтилен. От обычного материала он отличается наличием дополнительных поперечных молекулярных связей в своей структуре. Дополнительные связи образуются в материале благодаря использованию одного из следующих методов изготовления полиэтилена:

• нагрев под высоким давлением в присутствии пероксидов. Образованный таким методом сшитый полиэтилен маркируется PE-X a;
• воздействие химического элемента силана образует материал PE-X b;
• использование заряженных электронных частиц. В результате облучения электронами получается материал Труба PE Xc.

По своим характеристикам и эксплуатационным свойствам трубы, изготовленные по любой из приведенных технологий очень схожие. Однако некоторые специалисты склоняются к мысли, что имеет труба PE Xa более высокую стойкость к воздействию температур и механических повреждений.

Достоинства

Труба сшитый полиэтилен PEX имеет улучшенные характеристики и свойства. Основные среди них:

1. Высокая прочность.
2. Хорошая гибкость и возможность возвращаться в изначальную форму при механических воздействиях. Благодаря эластичности изделий не появляются трещины и заломы при продолжительном физическом воздействии даже при повышенной температуре.
3. Способность выдерживать максимальную рабочую температуру до плюс 95ºС при атмосферном давлении (максимальном) до 10 атмосфер.
4. Наличие антикислородной защиты.
5. Экологическая и бактериальная чистота благодаря очень гладкой внутренней поверхности труб. Грязь, осадок и прочие отложения не задерживаются в трубе при транспортировке рабочей среды.
6. Неподверженность воздействию химических составов.
7. Хорошие диэлектрические свойства, которые значительно расширяет спектр использования РЕХ продукции.

Область применения

Благодаря улучшенным характеристикам такие трубы пользуются постоянным спросом для прокладки трубопроводов:

• водоснабжения;
• для транспортировки газообразной рабочей среды;
• канализационных систем;
• систем отопления;
• устранения наледи водоотводов;
• для теплого пола;
• подачи технической воды и химической рабочей среды;
• других систем, отвечающих за жизнеобеспечение промышленных и частных объектов.

Ассортимент продукции РЕХ

Производство полиэтиленовых труб охватывает широкий диапазон типов изделий, изготовленных с применением дополнительного комбинированного материала. Так, PEX-al-PEX трубы технологически состоят из нескольких слоев:

1. Внутренний слой изготовлен из сшитого полиэтилена.
2. Несущий промежуточный слой выполнен с применением алюминия.
3. Снаружи труба покрыта термостойким полиэтиленовым защитным слоем.

Все слои скрепляются с помощью специального клеевого материала

Основное преимущество таких труб – это низкий коэффициент линейного расширения, что очень важно для систем отопления. Кроме того, эти металлопластиковые трубы имеют следующие преимущества:

• сохраняют свою геометрическую форму при изгибе, что позволяет прокладывать трубы открытым способом;
• могут выдерживать температуру рабочей среды плюс 100ºС при давлении до 10 атмосфер.

Труба PEX al PEX

Труба PEX EVOH покрыта дополнительно специальным антикислородным покрытием. Так как в современных отопительных системах одним из требований является изоляция от попадания кислорода, причиной проникновения которого может быть эффект диффузии через стенку пластиковых труб, то такая проблема решается с применением полимерного газонепроницаемого слоя с этиленвиниловым спиртом (evoh) в своей основе.

Основное предназначение данной продукции:

• системы горячего и холодного водообеспечения;
• напольное отопление (трубы 16 мм в диаметре);
• высокотемпературное радиаторное отопление.

Выбор производителя

На рынке сегодня представлено довольно большое количество хорошей продукции, особенно хорошо себя зарекомендовали следующие торговые марки.

1. Valtec. Изделия из сшитого полиэтилена этого бренда имеют антидиффузионный слой толщиной до 50,0 мкм.
2. Трубы Uponor PE-Xa благодаря устойчивости к высокому давлению можно использовать в системах трубопроводов, в которых до недавнего времени применялись только металлические трубы. Кроме того, данные изделия не входят в реакцию с молекулами воды и следовательно не выделяют в нее вредные (токсичные) вещества, не снабжают ее посторонними запахами и вкусами, то есть не влияют на ее состав. Поэтому, идеально подходят изделия для использования в качестве питьевого водоснабжения.

1. Трубы из сшитого полиэтилена Sanext также соответствуют государственным стандартам и пригодны для использования во всех системах трубопроводов.

Укладка металлопластиковой системы подогрева

Шаг 1. Первым делом нужно приобрести все необходимые материалы и инструменты для монтажа водяного подогрева. То есть, в первую очередь, сами металлопластиковые трубы, продающиеся в больших бухтах с метражом до 50 м. В ряде случаев напрямую у производителя можно приобрести и бухты с длиной трубы 80 м. Также понадобятся хомуты для фиксации труб на армирующей сетке, теплоотражающий материал, сама сетка, необходимое количество фитингов для создания соединений отдельных отрезков труб, цементная смесь для заливки стяжки. Трубы лучше всего купить диаметром 16, 20 или 25 мм.

Подготовка всего необходимого

Калькулятор длины контура труб теплого пола

Перейти к расчётам

Шаг 2. Далее нужно выполнить подготовку чернового основания, уложив на него гидроизоляционные и утепляющие материалы, а также армирующую сетку с крупными ячейками. Отдельные полотна сетки соединяются между собой при помощи хомутов. Лучше всего отдельные полотна класть так, чтобы они были внахлест друг на друга хотя бы на одну ячейку. Вдоль стен нужно приклеить демпферную ленту, которая необходима для того, чтобы залитая бетонная стяжка не деформировалась.

Укладка армирующей сетки

Шаг 3. После этого нужно выбрать правильное местоположение коллекторного ящика. Это очень важный показатель, так как от правильного выбора места будет зависеть расход трубы в первую очередь. Нужно установить сам коллекторный ящик.

Монтаж коллекторного ящика

Шаг 4. Далее нужно разложить трубы по выбранной схеме. Их можно укладывать змейкой либо по спирали. В первом случае обычно укладка производится, начиная от стен или окон. Укладка по спирали предполагает параллельное расположение труб подающих и возвратных – это вариант для помещений просторных в отличие от предыдущего

Важно выдержать и нужный шаг между трубами. Шаг укладки может варьироваться и составлять 10, 15, 20 см. Реже он может быть увеличен

Возле окон шаг должен быть небольшим – 15 см

Реже он может быть увеличен. Возле окон шаг должен быть небольшим – 15 см.

Схем укладки труб теплого пола существует несколько. Выбрать подходящую можно исходя из ваших потребностей

Трубы раскладываются по выбранной схеме

Еще одно фото процесса укладки

Шаг 5. Для того чтобы правильно изогнуть трубу, применяется пружина-трубогиб. Ее надевают на саму трубу и после этого, подгоняя к нужным местам, формируют нужный радиус.

Использование пружины-трубогиба

Шаг 6. Трубы нужно зафиксировать на армирующей сетке примерно на каждых 1,5 м, используя пластиковые хомуты. Их не стоит чрезмерно затягивать, иначе трубы могут быть деформированы во время температурного расширения при нагреве.

Трубы фиксируются на армирующей сетке

Шаг 7. После того как контур труб был уложен и зафиксирован, их нужно подключить к коллектору и проверить подачу воды. Потом можно заливать стяжку прямо поверх труб. Но в этот момент они должны быть наполнены водой. В противном случае трубы могут прогнуться.

Зафиксированный контур нужно подключить к коллектору

Важно! При укладке системы водного обогрева пола из металлопластиковых труб важно обратить внимание на целостность материала и отсутствие повреждений и деформаций. В противном случае это отразится на качестве итоговой работы

А длина труб в общей сложности не должна превышать 80-90 м

Лучший вариант – 50-60 м. Если общая длина труб будет больше, то следует монтировать два контура, а у коллектора должно быть 2 выхода

А длина труб в общей сложности не должна превышать 80-90 м. Лучший вариант – 50-60 м. Если общая длина труб будет больше, то следует монтировать два контура, а у коллектора должно быть 2 выхода.

Минимальные обязательные требования к трубам

Перед посещением магазина для покупки комплекта водяного обогрева пола нужно внимательно изучить минимальные требования к трубам-водоводам, работающим под давлением в стяжке. Это необходимость, которая не обсуждается. Слишком специфические условия эксплуатации.

1. В уложенном контуре «теплого пола» не должно быть сращиваний труб. Любой вид соединений: фитинги, фланцы, сварка, склеивание был и остается самым уязвимым местом в любом трубопроводе. Поэтому риск протечек очень высок. А это, полный демонтаж пола с большими финансовыми тратами.

2. Из первого требования логично вытекает второе — длины труб должно хватать для одного контура. Должна быть бухта, а не метраж.

3. Стальные трубы сразу отметаются: причин много, но первые три убийственные:

• без сварки не обойтись;
• подвержены коррозии, в том числе выполненные из нержавеющей стали — щелочная среда цементно-песчаного раствора медленно, но верно разъедает металл;

Так выглядит металлическая труба внутри после 10-15 лет эксплуатации.

не совпадает коэффициент линейного расширения с бетонной стяжкой при нагревании — появляются микротрещины.

4. Стенки трубопровода не должны пропускать кислород, который окисляет растворенное в воде двухвалентное железо (Fe2+). За год в теплоносителе может оказаться до 4 кг ржавчины (циркулирует вместе с жидкостью). Точно такой же процесс происходит и с трехвалентным железом (Fe3+). Только ржавчины больше — до 12 кг и она оседает на стенках труб.

5. Материал труб должен выдерживать температуру около +90oС. Такие внештатные ситуации возникают, когда выходит из строя регулирующая аппаратура и горячая жидкость поступает напрямую из котла в контур.

6. При нагревании материала контура происходит его удлинение. Стяжка этому препятствует и сама, в свою очередь, сдавливает трубы, в связи с чем возможны деформация и разрушение. Проблема решается двумя путями: у материала должен быть маленький коэффициент линейного расширения под действием температуры, либо он обладает достаточной прочностью и эластичностью, чтобы сопротивляться возникающему напряжению.

Трудности выбора

Перед покупкой необходимо четко оценить условия, в которых будет происходить эксплуатации труб. Сюда необходимо отнести жесткость зимнего периода, общие теплопотери здания, площадь обустраиваемых комнат, конструкцию уже имеющейся отопительной системы, тип полового покрытия. Данные параметры будут прямо влиять на некоторые специфические нюансы монтажа – допустимую предельную температуру теплоносителя, давление в системе, длину прокладываемых контуров и т.п.

Если же вместо стяжки запланировано оборудование каркаса, то внешние воздействия на магистраль будут меньшими. Отсюда ясно, что возможно не использовать защитную трубную оболочку. Однако, ее отсутствие поставит под вопрос показатель теплопроводности, ибо тепло будет уходить во вне, ничем не сдерживаемое. Специалисты считают, что «золотой серединой» в данном вопросе станет гофротруба из нержавейки.

Если поверх теплого покрытия запланировано нанесение стяжки, то металлопластиковые изделия станут идеальным вариантом.

Непосредственно во время покупки необходимо обратить внимание на следующие технические характеристики товара:

• Прочность – она выражается в номинальном и максимальном давлении, допустимом в оборудуемой системе;
• Нагрев – также имеются номинальные и максимальные значения;
• Срок службы – определяется производителем при условии соблюдения рекомендованного режима эксплуатации;
• Показатели теплопроводности и электропроводности;
• Возможность противодействия кислотным диффузиям – данная характеристика относится исключительно к синтетическим материалам и выражается в присутствии слоя «антикислорода»;
• Возможность противодействия коррозии и различным химическим активностям – список веществ, контакт с которыми для трубы воспрещен;
• Особенности монтажа;
• Репутация бренда.

Следует отметить, что последний пункт часто становится самым значимым, ибо любые произведенные расчеты легко нивелируются некачественным производством или материалом. Тем более, что с первого взгляда установить степень качества товара попросту невозможно. В таком случае — «имя» изготовителя является тем моментном, который может подтвердить общую квалитативность продукции, степень достоверности данных о технических характеристиках, кои обоснуют действительность соотношения качества и цены.

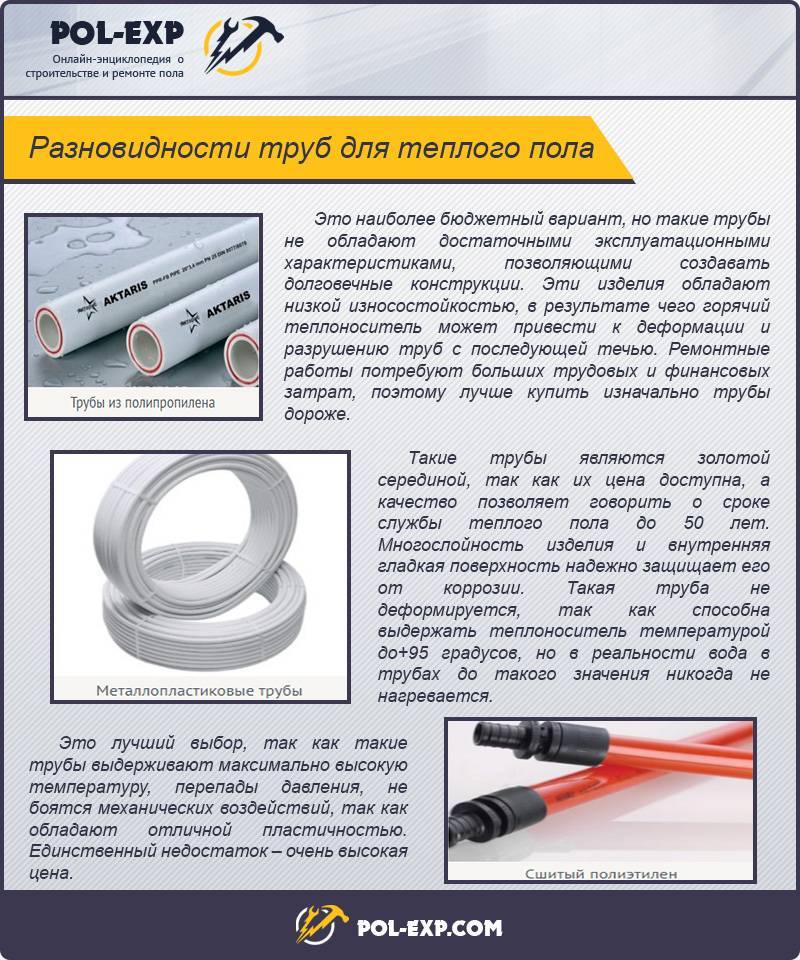

Какой материал труб лучше?

Зная основные требования к трубам, легче оценить преимущества и недостатки материалов, наиболее часто используемых для монтажа гидравлического пола.

Сшитый полиэтилен

В отличие от обычного полиэтилена, в котором связи между углеводородными цепочками очень слабы, его усовершенствованный аналог гораздо плотнее. В результате прессования под высоким давлением получается сшитый полиэтилен (РЕХ), обладающий множеством положительных свойств:

• устойчивость к механическим нагрузкам – полимер не лопается, не трескается, не стирается, его невозможно поцарапать;
• термостойкость – изделие нормально работает в диапазоне 0-95 оС, плавление начинается после 150 оС, горение – при 400 оС;
• коррозионная и биологическая устойчивость – на сшитом полиэтилене никогда не появится ржавчина или грибок;
• экологичность – материал полностью безопасен для здоровья, ни при каких условиях он не выделяет вредных соединений.

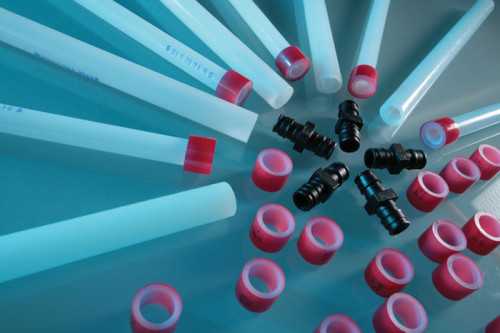

Трубы из сшитого полиэтилена

Часто спрашивают: если сравнивать разные трубы для теплого пола – какие лучше укладываются? Самыми пластичными считаются именно РЕХ-трубы: они легко гнутся и не ломаются даже после нескольких перегибов на одном и том же участке.

Специалисты рекомендуют при выборе РЕХ-труб обратить внимание на две важные характеристики:

• степень сшивания — она должны быть не менее 65-80%, иначе материал будет непрочным;
• способ сшивки молекул.

В таблице ниже указаны разновидности труб из сшитого полиэтилена, которые можно использовать для изготовления водяного пола.

Таблица 2

Вид трубы	Минимальная плотность сшивки
PEX-a	75%
PEX-b	65%
PEX-c	60%

Наивысшим качеством обладают трубы категории РЕХ-a, но цена их достаточно высока. Более доступна по стомости категория РЕХ-b, тоже имеющая хорошие технические характеристики.

Теплый пол с трубопроводом из сшитого полиэтилена

Металлопластик

Это недорогой и надежный вариант, пользующийся повышенным спросом. Материал состоит из нескольких слоев, склеенных между собой. Внутренняя сторона стенок идеально гладкая за счет полимерного покрытия. Оно предохраняет алюминиевую основу и клеевые составы от разрушительного действия воды.

Металлопластиковые трубы также состоят из полиэтилена (сшитого или термостойкого) и имеют дополнительный алюминиевый слой

Плюсы металлопластиковых труб:

• продолжительный срок эксплуатации – производители гарантируют их работоспособность в течение 50 лет;
• коррозионная стойкость;
• безопасность для здоровья – полимеры химически нейтральны, не реагируют с растворенными в воде веществами;
• малый удельный вес;
• хорошие звукоизоляционные качества – теплоноситель перемещается по контуру практически бесшумно.

Трубы из металлопластика

Полипропилен

Однако есть много существенных минусов для использования этого материала для системы теплого пола. Один из них — неудобство при монтаже. Полипропилен достаточно жесткий, поэтому минимальный радиус гибки соответствует 8-9 диаметрам трубки (у сшитого полиэтилена -5-6). К примеру, 16-миллиметровую полипропиленовую трубу можно укладывать с шагом не менее 128 мм. Иногда этого недостаточно для обеспечения заданной тепловой мощности. Кроме этого полипропилен обладает невысокой теплопроводностью и высокой степенью линейного расширения. Еще один нюанс – жесткое требование к температуре: в помещении, где монтируется контур должно быть не менее 15 оС.

Трубопроводы из полипропилена широко востребованы для монтажа водопроводных систем и радиаторов отопления, а для теплого пола это не лучший вариант

Медь

Этот металл успешно конкурирует с синтетическими материалами. Преимущества меди таковы:

• высокая теплопроводность;
• долговечность – при выполнении всех технических требований к монтажу и эксплуатации трубы прослужат не менее 50 лет;
• пластичность;
• термическая и механическая прочность – медная трубка ни при каких условиях не лопнет, не потрескается и не расплавится.

К недостаткам медных труб относятся:

• высокая стоимость материала – к расходам на сами трубы добавляется стоимость медных соединений;
• сложность монтажа — он осуществляются с помощью трубогиба и пресс-машины, для обслуживания такого оборудования нужна профессиональная подготовка;
• чувствительность к качеству воды – если она щелочная или кислотная, начинается коррозия труб (то же самое происходит при контакте меди со стальными фитингами).

Теплый пол из медных труб

Подводя итоги сравнения материалов, отметим, что специалисты рекомендуют остановить свои выбор на полиэтилене или металлопластике.

Выбираем трубу

Перечень материалов, из которых изготавливаются трубы для «теплого пола», достаточно широк – от меди до металлопластика.

Медь

Если принимать во внимание только технические характеристики, то медные трубы можно считать идеальным вариантом. Список их преимуществ выглядит довольно убедительно:

• высокая прочность;
• устойчивость к коррозии;
• низкий коэффициент теплового расширения;
• высокая теплопроводность;
• долговечность.

И все же подогрев из медных труб не пользуется у нас большим спросом. Причины две:

• высокая стоимость самих труб;
• необходимость привлечения на этапе монтажа нескольких специалистов со специальным оборудованием, что также потребует дополнительных затрат.

Сталь

Для монтажа в конструкции пола подходят только бесшовные стальные трубы. Данный материал обладает хорошей прочностью и почти не увеличивается в размерах при нагреве, но, честно говоря, для систем внутрипольного подогрева он является малоподходящим. Причина – в характерных для стали недостатках:

• подверженность коррозии;
• образование грязе-солевого нароста на внутренних стенках;
• необходимость применения для гнутья труб специальных устройств – трубогибов.

Металлопластик

В большинстве случаев система подогрева пола сооружается именно из металлопластиковых труб, по крайней мере, в нашей стране. Действительно, этот материал обладает всеми необходимыми свойствами:

1. Достаточной теплопроводностью, которая обусловлена наличием алюминиевой прослойки.
2. Коррозионной и химической устойчивостью, обусловленной свойствами полимера, который выстилает трубу изнутри и снаружи, что продлевает срок службы изделия.
3. Отсутствием склонности к образованию накипи на стенках труб.
4. Способностью легко гнуться и хорошо держать форму.

Следствием указанных преимуществ является высокая долговечность металлопластиковых труб. К тому же они обладают доступной стоимостью.

Полипропиленовые (ПП) трубы

По своим качествам ПП-трубы могут считаться вполне пригодными для устройства системы «теплый пол». Все преимущества металлопластиковых труб, связанные с наличием полимера, характерны и для них. Однако, есть одно «но».

Дело в том, что минимальный радиус сгиба для полипропиленовой трубы равен 8-ми диаметрам. Таким образом, если укладывать «змейкой» трубу диаметром 20 мм, то минимальный шаг между соседними участками составит 320 мм.

С учетом низкой теплопроводности полипропилена это расстояние может оказаться слишком большим, вследствие чего жильцы будут ощущать так называемую «тепловую зебру» — заметный перепад температур в пределах стопы. Но решение у такой проблемы существует.

Обычно на рядом лежащие участки трубопровода укладывают металлические перемычки (лучше из меди или алюминия), которые способствуют равномерному распределению тепла.

Укладка труб для теплого пола из полипропилена

Для устройства «теплого пола» следует приобретать ПП-трубы марок PN20 или PN25. Они имеют армирование, благодаря которому коэффициент теплового расширения оказывается значительно меньше, чем у полипропилена в чистом виде. Армирование бывает двух видов:

• стекловолокно;
• алюминиевая фольга.

Если вы собираетесь осуществлять монтаж самостоятельно, выбирайте трубу со стекловолокном. При их пайке и установке фитингов не придется пользоваться специальным инструментом – шабером, как в случае с алюминиевым армированием. Также стекловолокно будет более предпочтительным, если вы имеете дело с малоизвестным производителем, в качестве продукции которого пока не уверены. Дело в том, что этот вид армирования связан с более простой технологией, поэтому вероятность «попасть» на бракованное изделие становится меньше.

Сшитый полиэтилен (PEX)

Вообще говоря, с этим материалом мы уже встречались, когда речь шла о металлопластиковой трубе.

Именно им оклеивается снаружи и изнутри алюминиевая прослойка.

В чистом же виде сшитый полиэтилен стоит гораздо дешевле, обладая при этом хорошей теплопроводностью и износоустойчивостью.

Важной характеристикой PEX-труб является плотность сшивки. Для применения в системах «теплого пола» ее значение должно лежать в пределах от 65% до 80%

Слабой стороной PEX-труб является неспособность держать форму. Они постоянно стремятся разогнуться, поэтому их приходится жестко фиксировать большим количеством хомутов.

Из всех имеющихся на сегодняшний день вариантов оптимальным по соотношению стоимости и характеристик признан металлопластик.

Те же, у кого, как говорится, денег куры не клюют, заказывают «теплый пол» из медных труб. Наиболее подходящий диаметр: 16 – 18 мм.

Технические требования

Трубы, применяемые для устройства теплого водяного пола, эксплуатируются в довольно суровых условиях. Изнутри на них постоянно надавливает перемещающийся тепловой носитель, а сверху на контур давит масса стяжки, напольного покрытия, мебели и людей. Не сбрасываем со счетов и термическое воздействие.

Под эти необычные условия эксплуатации подходят не все материалы. Практически все водяные системы отопления заливаются бетонной или цементной стяжкой, поэтому возможность проверок и ремонтов исключается. Малейшая протечка станет причиной для полного демонтажа пола, полной его замены. Уложенные трубы своим качеством не должны давать повода для сомнений, ведь система обустраивается на долгое время. К применению подойдут водные трубы, отвечающие определенным техническим характеристикам:

• защищенность от воздействия коррозии. Материал, из которого изготовлены трубы, должен противостоять воздействию влаги, на его внутренней поверхности не должны развиваться коррозийные пятна и откладываться наросты,
• стабильность материала. Данное требование предполагает следующие характеристики:

— устойчивость к перепадам температур. Материал должен выдерживать нагрев до 90 градусов и более,

— химическая стойкость. Следует использовать трубы, не боящиеся вредных примесей, которые могут оказаться в теплоносителе. Ведь за его постоянное качество никто не сможет поручиться,

— защита от воздействия кислорода. Долговечностью отличаются трубы, обладающие «противогазовым барьером».

• высокий показатель прочности. Хорошие трубы способны сохранять свою целостность даже в момент неожиданных гидроударов. Рекомендуется выбирать арматуру,  способную выдержать до 10 Бар,
• удельный вес. Конструкция теплого пола вместе с бетонным слоем создает существенную нагрузку на перекрытия помещений. Чтобы избежать проблем, от тяжелых металлических труб рекомендуется отказаться,
• небольшой коэффициент расширения. От повышения температурного режима материалы увеличиваются в объеме, что может повлечь за собой разрушение стяжки и чистового покрытия. Допустимый предел расширения – не более 0.25 мм/мК,
• хорошая тепловая проводимость. Способность к тепловому обмену должна быть высокой. От величины коэффициента проводимости тепла будет зависеть эффективность нагревания поверхности.

Идеальный вариант монтажа труб – цельная петля, не имеющая срощенных участков. Сварные швы у поворотных мест или тройников представляют собой потенциальные места порывов и протечек.

Поэтому трубы для водяного теплого пола выбираются соответствующей длины, чтобы при укладке получался неразрывный змеевик системы отопления.

Греющие магистрали изнутри должны отличаться гладкостью, чтобы исключить провоцирование ослабления напора. Кроме этого, ровность покрытия понизит шумы от перемещения теплового носителя.

Требования, предъявляемые к трубам

Несмотря на кажущуюся простоту, выбор и монтаж труб для организации системы теплого пола — занятие не из простых. Здесь существует ряд эксплуатационных требований, предъявляемых к используемым в контуре водяного пола материалам:

1. Прочность и долговечность. Подавляющее большинство теплых полов реализованы на основе бетонной стяжки. Это предполагает безревизионную эксплуатацию труб в течение длительного времени, сопоставимого со сроком службы самого жилого строения. Поэтому необходимо применение материала, полностью исключающего появление коррозии, зарастание внутренней поверхности солевыми отложениями и накипью.

Внимание! Применение в системе теплого пола металлических водопроводных труб категорически запрещено из-за их повышенной массы и сварного способа изготовления, не обладающего достаточной надежностью.

2. Отсутствие соединений в контуре. Водяной контур теплого пола должен изготавливаться из цельного куска трубы. Любое соединение является потенциальным местом разрыва. В данном случае разрыв контура в бетонной стяжке повлечет за собой печальные последствия в виде трудоемкой операции по монтажу стяжки вместе со всем контуром и укладке нового материала.
3. Качественный материал. Из множества производителей, выпускающих трубы для теплых полов необходимо выбирать проверенного, с наличием всех необходимых сертификатов. Качественные материалы, применяемые в производстве труб, имеют минимальную термическую деформацию и при этом хороший коэффициент теплопроводности. Приобретая некачественную продукцию, заказчик рискует оказаться в ситуации, когда трубы просто расплавятся от постоянного воздействия горячего теплоносителя.
4. Внутренняя поверхность трубы должна быть идеально гладкой. Это предотвращает оседание накипи и уменьшает гидравлическое сопротивление, что увеличивает срок службы насоса. Также этот параметр является гарантией отсутствия шума в процессе перемещения теплоносителя по водяному контуру.
5. Диаметр трубы. Для оптимальной теплоэффективности теплого пола необходимо подобрать диаметр, соответствующий площади помещения. Чем большую длину имеет контур, тем шире должна быть труба, иначе насос будет плохо справляться со своей задачей и равномерного прогрева пола добиться не удастся.
