Изготовление тротуарной плитки своими руками

Возможные ошибки, советы

Самодельная форма – это всегда риск: что материал выбран неверно, что технология производства не соблюдена, что где-то заранее не были изучены нюансы. Но не ошибается лишь тот, кто ничего не делает, поэтому пробовать создавать матрицы самостоятельно стоит однозначно. И учитывать опыт мастеров.

О чем нужно помнить при создании формы:

• Допускается и приветствуется наклон стенок матрицы наружу (вовнутрь недопустим).
• При работе с пластиком не стоит делать слишком тонкие стенки – они быстро треснут и износятся. Желательно толщину формы выдерживать такой, чтобы мастер мог легко переносить полную бетона заготовку без деформации.
• Шаблоны из гипса и дерева периодически покрывают лако-красочными материалами для обновления слоя, защищая от деформации и влаги.
• Использовать в качестве форм можно любые пластиковые предметы – обрезки труб, емкости, детали и т.д.

Подготовка к заливке

Прежде, чем заливать в форму цементный раствор, ее обязательно нужно правильно подготовить. Многие мастера на знают, чем смазывают формы перед началом работы, что потом значительно затрудняет изъятие плитки. Обычно для смазывания используют олифу, лак или материалы данного типа для исключения контакта с водой. Правда, мазать формы из силикона, полиуретана и пластика не нужно.

Все формы можно смазывать до заливки восковой мастикой, чтобы потом застывшую плитку было проще достать. Слой наносят тонкий и ровный, без капель и потеков. Решать, чем смазывать форму, нужно, исходя из материала, который использовался для ее изготовления: так, для дерева пропитка обязательна, а для полимеров – не всегда.

Желательно, чтобы у формы были ручки/захваты, что существенно облегчит доставание плитки. Ведь вес бетона достаточно большой и при переноске, изъятии плитки нужно исключить риск падения.

Уход за тротуарной плиткой

Мало знать, как положить тротуарную плитку, нужно еще обеспечить ей постоянный уход, чтобы она прослужила расчетный период. Простой уход заключается в периодическом подметании и мытье дорожки из тротуарной плитки (для того, чтобы цветная плитка оставалась такой же красивой). В зимнее время для уборки снега не следует использовать металлические лопаты, а для обледенений ломы, ледорубы, а также посыпать дорожку составами антилёд, содержащими соль.

Гидрофобизатор для тротуарной плитки

Пористая структура бетона действует как губка – впитывает воду. Гигроскопичность играет свою пагубную роль именно зимой, когда вода проникает в поры бетона, замерзает, расширяется и разрушает структуру бетонного основания. Как следствие, появление микротрещин, выщербин, раковин, изменение цвета.

Обработанная гидрофобизатором поверхность – капли воды держатся, а сам бетон сухойЧтобы предотвратить это, используют защитные пропитки – гидрофобизаторы для тротуарной плитки

Гидрофобизирующие составы (материалы, добавки, жидкости) не защищают плитку от выгорания на солнце и истирания, а только пропитывают поверхность бетона и тем самым предотвращают «напитывание» водой (сообщают водоотталкивающее свойство).

Чем обработать тротуарную плитку

Некоторые хотят, чтобы тротуарная дорожка блестела, используют эффект мокрой плитки. А другим – наоборот, нравится матовая плитка. В вопросе, чем пропитать плитку – мнения расходятся. Согласно отзывам, применяется Типром М, У, Неомид Н2О Стоп, Неогард, Пенетрон.

Бюджетный вариант – кремнийорганический гидрофобизатор ГКЖ-11 (дешево, не значит плохо). Принцип нанесения простой: разводится водой в пропорции 1 кг концентрата на 25 литров воды, заливается в опрыскиватель и распыляется по поверхности плиточной дорожки. Этого объема хватит на 50-70 кв. м. плитки для обработки в два слоя. Брызгать до тех пор, пока не прекратится впитывание и не появятся капельки на плитке. В результате, плитка будет всё время как смоченная (мокрый эффект), а во время дождя не будет впитывать воду, плюс, повысится морозоустойчивость. Но, имейте в виду, обработка гидрофобизатором ГКЖ не имеет обратного действия, т.е. убрать потом его нельзя. Принцип действия показан на фото «до и после».

Бетонная стена обработанная гидрофобизатором – “до воды”Бетонная стена обработанная гидрофобизатором – “после воды”

Видеоролик, демонстрирующий разницу в водопоглащении бетона, обработанного гидрофобизатором.

Пользователи рекомендуют для пропитки бетонной плитки Энесал MP – жидкость, создающая в структуре бетона (в порах) гидрофобный барьер (мембрана), который отталкивает воду, реагенты и соли.

Для создания эффекта «после дождя» (мокрый камень), а также для повышения устойчивости тротуарной плитки к истиранию, рекомендуют защитный состав для пропитки (обработки) бетона – Энеклад КФС (Eneclad CFS). А если в него добавить бронзовую или алюминиевую пудру, то можно надолго закрепить на поверхности нужный цветовой оттенок.

Определяющее значение имеет, каким способом была изготовлена плитка – вибролитье или вибропрессование. Плитка кустарного производства, выполненная путем вибролитья – менее устойчива и быстрее изнашивается, а промышленная (вибропрессованная) прослужит порядка 100 лет.

Совет. Имейте в виду, бетонная (или кирпичная) поверхность, обработанную любым гидрофобизатором нельзя изменить, т.е. после этого ни покрасить, ни приклеить не получится!

Практики рассуждают так, обработка уложенной плитки пропитками выполняется сверху, но вода-то проникает между швами и проникает в «тело» плитки с боков, нижней (тыльной) части.

Стоимость укладки тротуарной плитки

Еще один момент, на который хотелось бы обратить внимание. Ведь каждого интересует, как выложить тротуарную плитку недорого

Стоимость работ будет включать в себя:

В таблице не указаны цены на материалы, а только за работу.

К сведению, бригада из четырех человек за день может уложить 30-50 м.кв. площади, а машина для укладки тротуарной плитки от 300 до 800 м.кв.

Машина для укладки тротуарной плиткиМеханизированная укладка тротуарной плитки

Как видно из статьи, уложить тротуарную плитку не так уж сложно

Важно придерживаться правил и выполнять каждый этап максимально качественно

Как сделать самостоятельно

Плиточные покрытия в домашних условиях можно изготавливать не только различного цвета или формы, но и с различной степенью прочности.

Существует два способа производства изделий:

Способ производства более затратный. Растворы по его технологии уплотняются вибропрессом. Для сушки заготовок используют специальные камеры. Полученная таким образом тротуарная плитка имеет повышенную степень износоустойчивости. Используют её для укладки в местах с интенсивной нагрузкой. Стоимость таких изделий выше литых плит примерно на 20%.

Способ производства тротуарной плитки наименее затратный. Растворы заливаются в формы уплотняются в них с помощью вибрации. После этого их размещают на 2-3 дня для сушки на стеллажах. Изготовленные по этой технологии изделия уступают по прочности вибропрессованной тротуарной плитки.

Вибропрессованные изделия имеют более плотную структуру, усиливающую их степень влагоустойчивости. К их недостаткам относят ограниченный выбор цветов и форм. Если сравнить внешний вид изделий, изготовленных по разным технологиям, более привлекательный вид имеет виброплитка, но в ходе эксплуатации она быстро его теряет из-за низкой степенью износостойкости.

Формы для розлива растворов

Для отливки изделий делаются матрицы нужной формы. Они бывают:

• Пластиковые. Рабочий ресурс – 800 циклов заливки растворов. Используются для производства плитки простой формы.
• Силиконовые. Рабочий ресурс форм – 50 циклов заливки растворов. Используются для изготовления плитки сложной формы. Минусом силиконовых форм является то, что они расширяются при заливке раствора. Это искажает геометрию готовых изделий.
• Полиуретановые. Их хватает на 100 циклов заливки растворов. Главный недостаток – высокая стоимость.

Технология изготовления форм

Работы начинаются с изготовления опалубки.

Делается она обычно в форме прямоугольного короба формы с габаритными размерами:

• длина – 30 мм;
• ширина – 20 мм;
• высота – 12-15 мм.

На дно короба укладывается плитка с фактурной поверхностью и заливается специальным раствором для отливки форм. После застывания матрицы освобождаются от опалубки.

При изготовлении форм для тротуарной плитки необходимо помнить о том, что готовые изделия должны иметь толщину 30-60 мм.

Для изготовления опалубки используют обрезки фанеры и досок. Она может служить в качестве формы для производства прямоугольной или квадратной формы большого размера. Небольшую плитку с фактурной поверхностью лучше делать в силиконовых, полиуретановых или пластиковых формах. В качестве растворов для отливки форм используют двухкомпонентный компаунд.

В торговле можно найти несколько типов таких составов для отливки форм. В их числе:

«Силагерм 5035»

Полиуретановый формовочный состав выпускается с двумя показателями твёрдости – 30 и 40 единиц по таблице Шора.

Kremen Mold

Жидкий силикон на основе олова. Твёрдость по Шору 10+3.

В качестве форм для заливки тротуарной плитки можно использовать и готовые пластмассовые ёмкости с рифлёным дном: контейнеры, судочки, лотки и т.п.

Оборудование и инструменты

В домашних условиях тротуарную плитку изготавливают преимущественно способом вибролитья. Вибропрессование предназначено для производства большого количества изделий. Замешивание формовочных растворов для плитки производят в бетономешалке, небольшого объёма. Их заливают в формы, установленные на вибростоле, если они не сделаны из силикона. При его вибрации структура раствора в формах уплотняется.

Для сушки заготовок тротуарной плитки предназначена термованна. Помещённые в неё формы прогревают. Это ускоряет высыхание раствора. Отвердевшую массу бетона освобождают от форм и складируют.

Мнение эксперта
Левин Дмитрий Константинович
Эксперт по столярным инструментам

У вибростола простая конструкция. Такое оборудование можно сделать самостоятельно из обыкновенного стола. Его подвешивают на металлическом каркасе с помощью пружин или резиновых прокладок. С нижней стороны стола устанавливается электродвигатель. При включении он создаёт вибрацию стола.

Компоненты для изготовления тротуарной плитки.

Важнейшая присадка в составе рецептуры тротуарной плитки – пластификатор. Он оказывает следующее влияние на технологический процесс и качество конечного продукта:

• исключает растрескивание плитки при высыхании;

• увеличивает пластичность и предотвращает расслаивание цементной смеси;

• повышает морозостойкость и прочность готовой плитки;

• придаёт изделию некоторые водоотталкивающие свойства.

Кроме того, с пластифицированной смесью иногда можно работать без вибростола.

Эти добавки, как правило, есть в продаже у компаний, специализирующихся на поставках сырья для производства железобетонных конструкций. Наиболее известные марки пластификаторов для бетонов – «Суперпаласт С-3» или китайские марок A, B или C. Но вместо промышленных препаратов вполне подойдут некоторые моющие вещества. Например, дешёвое жидкое мыло, продающееся в хозяйственных магазинах канистрами по 5 литров, измельчённое хозяйственное мыло, шампунь или жидкость для мытья посуды.

Часто применяют одно из следующих веществ, количество дано на 12 кг цемента (ведро):

• 2 ст. л. (с горкой) стирального порошка,

• 2 ст. л. жидкого мыла;

• 2 ч. л. жидкость для мытья посуды.

Неплохо в качестве пластификатора работает гашёная известь. Её пропорции выбираются ориентировочно из расчёта 1 часть на 6 частей цемента, но оптимальное соотношение предпочтительно подбирать экспериментальным путём. Такая присадка предохраняет изделия от растрескивания, делает их гладкими, ровными, устойчивыми к резким температурным перепадам. Следует, однако, учесть, что известь несовместима с другими видами пластификаторов.

Существуют также полу мистические присадки, типа яичного белка, использовавшиеся якобы древними строителями при строительстве сооружений, обладающих особой прочностью. Сейчас это не применяется, но никто не запрещает поэкспериментировать, если имеется такое желание.

Пошаговая инструкция

Технология укладки тротуарной плитки состоит из последовательно выполняемых этапов:

•  подготовка бетонной подушки;
•  монтаж бордюров;
•  фиксация плит;
•  заполнение швов;
•  обработка покрытия.

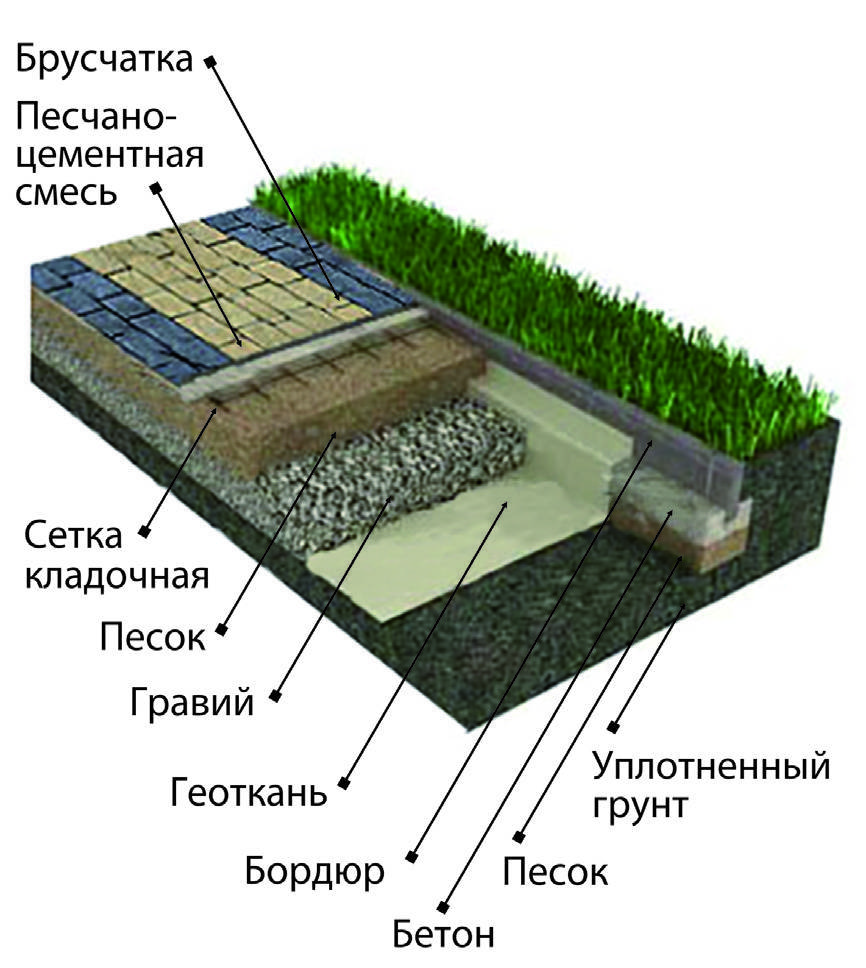

Подготовка подушки из бетона

подушка из бетона

Для повышения долговечности и надежности основания рекомендуется применять георешетку. Конструкции в форме сот выполнены из синтетического сырья, устойчивого к повреждению плесенью, гнилью, воздействиям агрессивных щелочных средств. После растягивания решетка выполняет роль каркаса, выдерживающего напряжения горизонтали либо вертикали. Конструкция позволяет армировать разные составы в ячейках.

Георешетка выкладывается на основание траншеи и покрывается слоем гравия до 15 см. Подушка утрамбовывается, сверху размещается армирующая сетка. По уровню выполненной разметки выставляют опалубку.

Смешиваются компоненты для бетонного состава, который выкладывается в опалубку. После заливки смеси для предотвращения образования водных пузырей применяют для перемешивания состава погружной вибратор.

Бетонный слой закрывают полиэтиленом для предотвращения высыхания материала. Поверхность дорожного покрытия требуется смачивать водой в течение 3-7 суток.

При формировании покрытия с большой площадью требуется проложить температурные швы через 2-3 м. Для этого перпендикулярно опалубке располагают доски. После высыхания состава их убирают, проемы заполняют эластичным материалом. При изменениях температурных режимов швы позволят предотвратить трещины на бетонном основании.

Для вывода влаги с поверхности бетона при заливке устанавливаются части асбоцементных либо полипропиленовых труб. Перед укладкой отверстия для дренажа заполняют мелким гравием. После застывания бетонного основания опалубка разбирается.

Установка бордюров

установка бордюров

В углубления от опалубки устанавливаются бордюры. Монтаж элементов позволяет предотвратить скол краев, повышает износостойкость дорожного полотна. В изготовлении конструкции используются элементы из каменных пород, полимерпесчаная плитка, вибропресованные изделия.

До 50% от габаритов бордюра скрывается под слоем земли. Грунт необходимо тщательно утрамбовать для повышения прочности основания, устойчивости конструктивного решения.

Для сцепления бордюров с поверхностью применяется бетон с жесткой структурой. Материал выкладывается в ров, сверху устанавливаются бодюрные элементы. Для уплотнения в основании блоки простукивают киянкой из резины.

Проемы между элементами заполняют жидкой бетонной смесью. По техтребованиям в высоту бордюры должны быть ниже брусчатки на 20-30 мм для беспрепятственного оттока воды. Выдержать застывание раствора необходимо 1 день. Затем проем между бордюром и стенами траншеи заполняют песком.

Как правильно класть?

Затем можно приступать к монтажу плит на бетонную отмостку, как уложить правильно подскажет знание размеров блоков в соответствии с назначением площадки. На пешеходный тротуар выкладываются плиты толщиной 4-5 см, на площадки автопарковок, подъездные пути к дому устанавливают брусчатку не менее 6 см толщиной.

После приготовления цементного раствора до сметанообразной консистенции кладут блоки. Раствор выкладывается мастерком на поверхность, блоки монтируются по выбранной схеме и утрамбовываются киянкой. Необходимо выверять горизонталь кладки с помощью строительного уровня.

При применении сухих смесей на поверхность высыпается материал слоем не менее 3-5 см, разравнивается с помощью правила. На подушку устанавливаются тротуарные плиты. В сухом состоянии смесь не сможет удерживать элементы, поэтому требуется после завершения монтажа пролить водой покрытие. После высыхания состав прочно скрепляет блоки.

Тротуарные плиты можно выкладывать разными схемами, создавать оригинальные композиции на придомовых пространствах, у общественных зданий. В перечне распространенных схем монтажа блоков:

•  “елочка”;
•  “плетенка”;
•  по диагонали;
•  “шахматка”.

схемы монтажа блоков тротуарной плитки

Заделка швов

заделка швов

Швы между плитами заполняют сухой смесью и поливают. Работы выполняются до завершения усадки состава. После 2-3 дней материалы должны застыть. Необходимо убрать мусор, смести веником пыль. Тротуар поливают из шланга водой под сильным напором.

Разнообразие тротуарной плитки

По своей форме штучные материалы для мощения дорожек и площадок делятся на два вида:

1. плитка: модули с большим отношением длины к толщине;
2. брусчатка: небольшие камни с малым отношением длины к толщине, почти кубической формы.

По материалу плитка и брусчатка делится на несколько видов.

Цементно-песчаная

Из названия понятно, что сырьем выступает цементно-песчаный раствор, часто с добавкой гранитного отсева. Это недорогой и потому популярный вид покрытия.

Практикуют три способа изготовления:

1. вибропрессование. Залитый в формы раствор помимо вибрации подвергается давлению пресса. Производство такой плитки возможно только в заводских условиях. Она стоит дорого, обладает повышенными прочностью и износостойкостью, укладывается в местах с большой проходимостью или высокими нагрузками. Поверхность получается шероховатой, так что покрытие присыпают только в сильный гололед;
2. вибролитье. Раствор засыпается в формы, впоследствии устанавливаемые на вибростол. Вибрация уплотняет бетон, выгоняя из него воздух. Такая плитка подходит для укладки во дворе частного дома. Стоит относительно дешево. Может изготавливаться в кустарных условиях. Недостаток: в мороз даже слегка влажная плитка становится скользкой, ее обязательно нужно посыпать песком;
3. гиперпрессованная. Формовка производится без вибрации — только прессом. Это позволяет полностью автоматизировать процесс, благодаря чему плитка при достаточно высокой прочности стоит дешевле вибропрессованной.

Полимер-песчаная

Связующим вместо цемента выступают полимеры, то есть пластмасса, достоинства покрытия:

• долговечность, обусловленная высокой стойкостью к истиранию;
• высокая морозоустойчивость: поры отсутствуют;
• богатая, яркая расцветка;
• небольшой вес: упрощается доставка.

Недостатки: со временем плитка, в отличие от цементно-песчаной, может деформироваться; также у нее высокий коэффициент теплового расширения.

Прочие разновидности

Кроме вышеперечисленных видов производится еще:

1. клинкерная. Модули формуют из особой глины и затем обжигают при температуре 1200 С. Плитка получается прочной, с шероховатой расцветкой и разнообразной гаммой естественных пастельных тонов. Стоимость — сравнительно высокая;
2. резиновая. Сырьем служит смесь каучука, полиуретана и наполнителя. Плитка нескользкая и смягчает удар при падении, потому идеально подходит для укладки вокруг бассейна и на детских игровых площадках;
3. гранитная. Дорогое покрытие представительского класса с высокой прочностью и износостойкостью.

При всем разнообразии цементно-песчаные модули остаются наиболее востребованными. Пластичность сырья позволяет придавать им любую форму.

Подготовка к работе

Подготовительные мероприятия являются важнейшим этапом укладки. Чтобы сделать качественное основание, необходимо тщательно подготовить почву, руководствуясь следующими принципами:

1. Для начала нужно избавиться от плодородного слоя почвы и выкопать углубление на 20 см. Точная глубина траншеи зависит от индивидуальных особенностей участка, включая тип грунта, глубину промерзания, высоту залегания грунтовых вод и рельефность. Если почва твердая, 20 см будет достаточно. При наличии рыхлых слоев показатель увеличивается. Если по дорожке будут ездить автомобили, нужно прибавить еще 7-10 см глубины.
2. Дно углубления необходимо очистить от корней, растений и травы. Потом его нужно пролить водой из лейки или шланга и утрамбовать. Подобные действия позволят избежать проседания грунта в будущем.
3. На дне выстилается слой геотекстиля или агротехнической ткани. Такая пленка не удерживает влагу, но предотвращает прорастание корешков и семян, которые могут деформировать покрытие. Еще геотекстиль защищает песок от взаимодействия с верхними слоями почвы.

Преимущества самодельной плитки

Взяться за самостоятельное производство плитки побуждают такие причины:

1. удешевление покрытия. Следует учитывать не только низкую стоимость сырья в сравнении с готовой продукцией, но и экономию на доставке. Ведь плитка отливается на месте, а завезти цемент и наполнитель намного проще: меньше объем, отсутствует бой;
2. высокое качество самодельной продукции. Опыт показал, что некоторые производители, обычно мелкие, экономят на цементе или пластификаторе, что негативно отражается на прочности плитки. Сделанный своими руками материал от этого застрахован, а при соблюдении технологии он не уступит в качестве аналогу заводского изготовления. То же касается и размеров модулей. При покупке нет возможности обмерять каждый брусок, а разница даже в несколько мм, накапливаясь от ряда к ряду, приводит к существенному разнобою. Как показала практика, даже у одного производителя плитка из разных партий может отличаться по размеру. Домашний же умелец делает или подбирает формы самостоятельно и потому имеет возможность обеспечить идеальную геометрию;
3. приобретение ценного навыка.

И все это — на фоне относительно простой технологии. Вот почему за изготовление тротуарной плитки в домашних условиях сегодня берутся очень многие.

Хорошо отработанное производство тротуарной плитки может стать источником дохода. Следует только с целью оценки рентабельности изучить конъюнктуру рынка в округе.

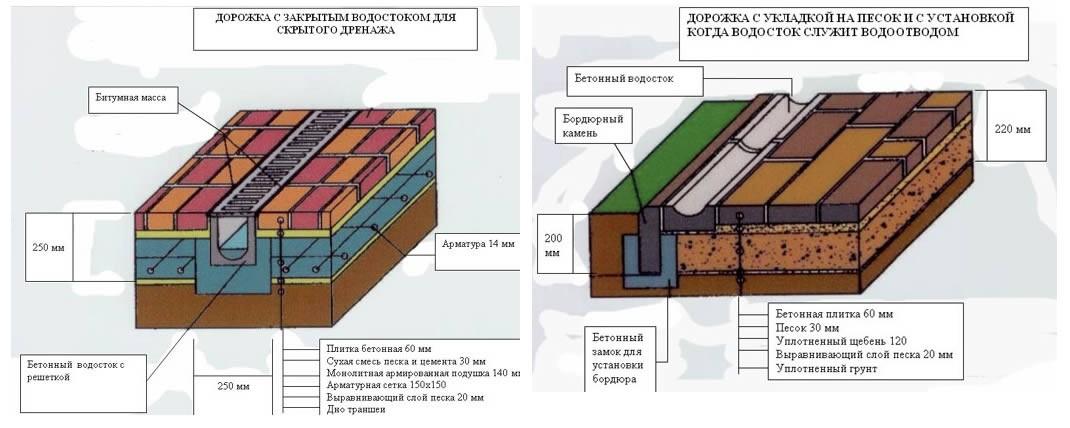

Укладка тротуарной плитки на разную основу

Заливка бетонного основания

Прежде чем заливать бетон, важно провести работы по армированию. Для этой задачи отлично подойдет готовая сварная сетка с размером ячейки 100 на 100 мм

Если у вас есть в наличии прутки диаметром 5-7 мм, то вы можете самостоятельно изготовить армирующую конструкцию. В местах пересечения пруты фиксируются при помощи проволоки.

Армирующую конструкцию следует приподнять на 5-10 см от земли, для этой задачи подойдут куски стального профиля или деревянные бруски.

Бетонная смесь изготавливается из цемента, песка и щебня в соотношении 1:3:5. Если требуется заливать большую площадь, то лучше заказать бетон с доставкой, в таком случае вы сбережете кучу времени и сил.

Основание из песка и цемента

Данный способ подразумевает укладку плитки на сухую смесь, которая состоит из цемента и песка (соотношение 1 к 4).

Сначала обустраивается подушка из щебня, потом выполняется трамбовка, затем идет геотекстиль. Далее засыпается слой песка, после чего основание опять хорошо утрамбовывается.

Уже после этого идет приготовленная сухая смесь для кладки плитки

Укладка должна производиться исключительно на сухую смесь, поэтому важно следить за прогнозом погоды, чтобы во время работы не пошел дождь

Что нужно?

Существует два способа изготовления таких модулей:

1. вибропрессование;
2. вибролитье.

В домашних условиях брусчатку можно воспроизвести лишь методом вибролитья.

Вот что для этого понадобится:

• цементный или бетонный раствор;
• формы;
• вибростол. Обеспечивает плотную укладку раствора в форму, то есть без пустот;
• смазка: исключает прилипание раствора к форме.

Готовят смазку из таких компонентов:

• вода: 1,5 л;
• жидкое мыло: 2 столовые ложки;
• машинное масло: 100 г.

В качестве альтернативы применяют олифу и растительное масло.

Инструменты и оборудование:

• бетономешалка либо дрель с насадкой-миксером;
• вибростол: его можно заменить старой стиральной машиной, запущенной в режиме отжима. «Дрожащую» конструкцию можно соорудить из стальной 10-ти миллиметровой пластины, уложенной на автомобильную покрышку. Чтобы заставить столешницу вибрировать, на ней закрепляют электролобзик и включают его при необходимости;
• мастерок;
• строительный уровень.

Также потребуется отрез полиэтиленовой пленки.
