Как сделать трехскатную крышу своими руками

Устройство трехскатной кровли

Как уже говорилось ранее, конструкция трехскатной кровли ненамного сложнее чем у двухскатной. Отличие заключается в том, что трехскатная имеет три ската – один треугольный и два трапециевидные торцевые. Если говорить проще, то кровля состоит из двух скатов, которые устанавливаются по всей длине кровли, и вальмы, который располагается с одной стороны дома по всей его ширине.

Каркас стропильной системы состоит из следующих элементов:

1. Мауэрлат. Данный элемент представляет собой деревянный брус, который устанавливается по всему периметру стен. Его задача заключается в том, чтобы равномерно распределять нагрузку кровли на стены.
2. Лежень. Это промежуточная балка, которая устанавливается на несущие стены.
3. Балки перекрытия. Это доски, которые устанавливаются на мауэрлат. Балки перекрытия служат вроли каркаса перекрытия между нижним этажом здания и чердаком.
4. Стойки – это опорные балки, которые удерживают каркас крыши.
5. Коньковый брус. Данный элемент устанавливается на вертикальные балки. Конек служит опорой для стропильных балок.
6. Стропила – это балки, которые устанавливаются на мауэрлат и конек. Расстояние между стропилами зависит от выбора кровельного материала. Стропила для трехскатной формы кровли разделяются на два типа – это накосные и боковые.
7. Шпренгель. Данный элемент выполняет роль вертикальной опоры, которая удерживает накосные стропилины.
8. Подкосы – это доски, которые монтируются под углом 45 градусов. Они служат распорками между лежнем или балками перекрытий и стропилинами.

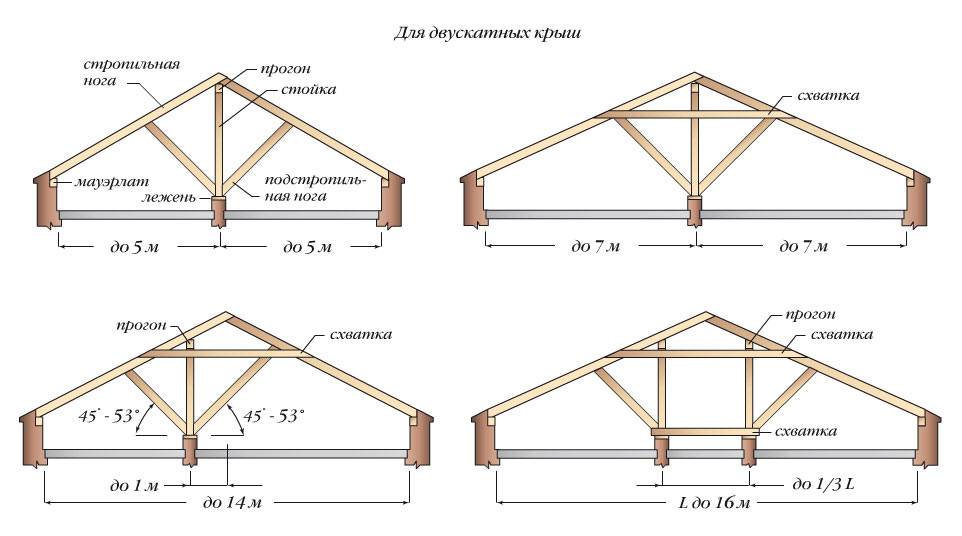

Подбор материала для стропил

Для возведения стропильных систем, скажем, такой конструкции как, двускатная стандартная крыша, как правило, используют, доски сечением 25 на 150мм, что является идеальным размером, постоянно используемым при постройке крыш.

Доски такого типа можно впоследствии разрезать на рейки, которые затем использовать для сооружения обрешетки под кровлю.

Необходимо подобрать, в первую очередь, материал для стропил высокого качества. Лучшим вариантом здесь считается сосна либо лиственница. Материал следует приобретать сухим и обработанным антисептиком для древесины, так как на нем будет лежать вся нагрузка кровельных материалов.

Брус для конька вальмовой крыши вырезают из аналогичного материала, из которого и стропила.

Инструкция по сооружению трехскатной крыши

Применение трехскатной кровельной конструкции при возведении зимнего сада

• После монтажа по периметру стен мауэрлата выполняют разметку центрального прямого отрезка крыши, в пределах которого будут монтироваться вальмовые стропила. Необходимо помнить, что подбор бруса прямоугольного сечения основан на величине нагрузки кровельного покрытия и промежуточных прогонов на стропильную систему.
• По завершению монтажа двускатного участка переходят к сооружению несущей конструкции, формируемой с помощью конькового бруса и стропил. Соединение центрального стропила с коньковым брусом должно производиться с отступом отмеченного от торца дома расстояния.

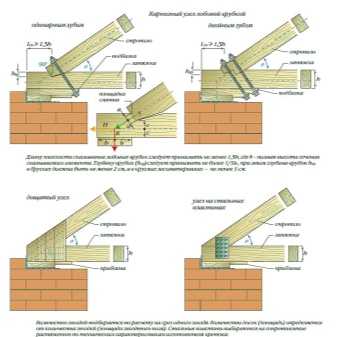

• На узлах крепления стропил и мауэрлата обязательно предусматривается присутствие горизонтальных вырубок, которые предназначаются для стыковки. С их помощью передается нагрузка на стены и обеспечивается дополнительная надежность соединения. Шаг стропил рассчитывают, руководствуясь высотой крыши и наличием в ней окон, типом обрешетки и утеплителя. Причем данное расстояние должно быть не меньше60 см.
• Разметку центрального стропила начинают с определения центра торцевой стены. По окончанию этого производят установку заготовки запиленного стропила на верхнюю обвязку. Стропило прислоняют к коньковому брусу и очерчивают вертикальный запил. Далее отпиливают коньковый брус и пристыковывают к его торцу центральное стропило. По окончанию стыковки устанавливают  центральное стропило боковой вальмы от центра расположенных по бокам мауэрлатов к коньковому брусу. Установив дополнительные угловые стропила, сформировывают окончательный контур крыши. Нужно не забывать, что прогоны угловых стропил будут длиннее прогонов обычных стропил. При соединении элементов стыки внахлест неприемлемы, так как только стык в упор сможет обеспечить правильную передачу нагрузки.

Построение вальмовых трехскатных крыш

Веранда или терраса у главного дома – помещение, в котором стена является опорой для кровли. К ней устанавливают кронштейны или при строительстве дома в кладку из кирпича или блока ставят закладные элементы. Обычно это уголок из стали размером 75х75 мм. Он высокопрочный с высокой несущей способностью. Металлические дюбели используют для крепления уголка к стене в качестве крепежа.

Закладная деталь из уголка в форме кронштейна

При подъеме стен и стоек на нужную высоту, металлические элементы (из стали), монтируемые в конструкции для соединений сваркой конструкций, следует прикрепить к поверхности и установить опору для всей стропильной системы. К небольшому навесу подойдет брус с такими характеристиками: 50х100 или 100х100 мм. Его распиливают на 4 части, длины которых подходят к пролетам пристройки.

При создании сооружения из стен, опору кладут прямо на верхние края, к которым и устанавливают. Для крепления используется проволока, которую оставляют в кладке из кирпича (на 5 рядов ниже верхнего уровня), потом перекидывают через опору, где прикрепляют скруткой.

Части мауэрлатного бруса соединяют друг с другом гвоздями или саморезами. Для этого применяют специальные перфорированные профили стальные с цинком.

Крепление бруса к закладным: обычно для крепежа используют болты (БТ). В опоре создают сквозные проходы размером на два миллиметра больше БТ. Главная задача – уложить компоненты опоры в горизонтальной плоскости.

Установка поперечных балок к стене сооружения

Иногда к созданию каркаса под кровлю подходят по-другому: сначала монтируют поперечные балки перекрытия, которые одними концами опираются в закладные детали, а уже на этот каркас кладут опору. Доступно несколько вариантов мауэрлата, нужный выбирают с учетом характеристик кровельной конструкции, размеров и веса. Чем тяжелее крыша, тем прочнее базовая часть.

Установку поперечных балок к стене террасы лучше проводить специалистам. Поэтому посетите строительную компанию, которая предлагает услуги ремонта, установки и утепления. Обратиться к представителям можно, посетив выставки. На строительном сайте можете найти данные компаний, предлагающих услугу ремонта кровли, монтажа окон и дверей, утепления домов.

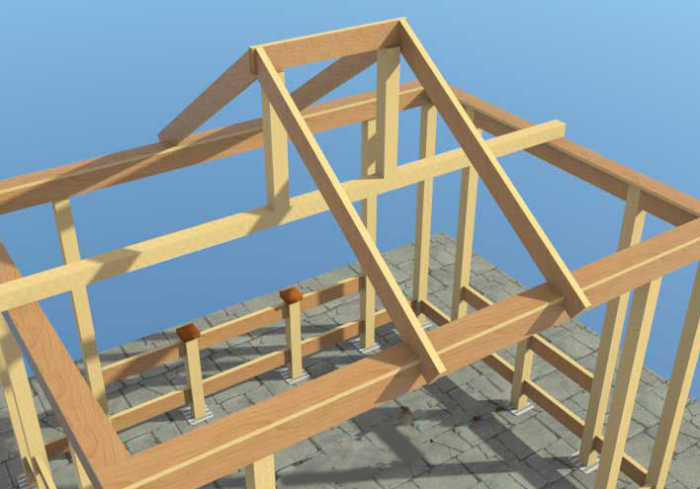

Формирование конька

Под крышу уложите одну горизонтально расположенную опорную балку. На неё установите стойку под коньковый прогон. Длина последнего определяют проектом и внешним оформлением трехскатной крыши веранды. Балку можно класть поперек или вдоль сооружения. Лучше, если ее длина будет короче.

На промежуточную балку устанавливают 2 стойки: 1 у стенки, 2 в промежутке между стеной и фасадной границей сооружения. Точное положение установки второй опоры помечено проектом кровли. Если трехскатная вальмовая кровля компактная, то пристенную стойку не устанавливают. Под коньковый прогон ставят на стене еще один кронштейн в виде закладного элемента, обычно его размеры меньше. Уголок 50х50 мм, устанавливают на равных отрезках от уже установленных закладных, но выше.

Варианты использования

Такое исполнение не считается универсальным и чаще всего встречается в сложных проектах, совмещающих несколько видов несущих кровельных каркасов. Но при желании кровли с тремя скатами могут эксплуатироваться в качестве самостоятельных, варианты ограничены лишь бюджетом и фантазией владельцев.

Этот вариант наиболее распространен – трехскатные крыши придают открытым или закрытым пристройкам завершенный и оригинальный вид.

Такая кровля хорошо защищает от атмосферных воздействий.

При правильном подходе такая кровля пристройки изначально предусматривается проектом (как минимум – на этапе заложения конструкций для привязки каркаса).

При отсутствии такой возможности скаты удерживаются угловыми закладными или другими, не менее надежными крепежами.

Возможность увеличения числа ровных стен положительно оценивается при возведении домов с мансардами и верхними жилыми этажами, при правильном учете ветровых нагрузок и выборе подходящего ракурса такие крыши всегда уместны.

Способы увеличения устойчивости продумываются заранее, как правило единственный фронтон в таких домах закладывается из прочных материалов (кирпич или блоки), стропильная конструкция по возможности опирается на несущие конструкции дома.

Фундамент для пристраиваемой конструкции

В качестве основания для сооружения чаще всего используют ленту или столбчатый фундамент, каждый их них обладает определёнными преимуществами и недостатками.

Ленточный фундамент

Представляет собой замкнутый контур из железобетона, возводимый под всеми несущими стенами постройки, который передаёт нагрузку от них на грунт. Он позволяет возводить деревянные, кирпичные и монолитные строения.

Рассмотрим поэтапное возведение:

1. На выделенном под строение участке делается разметка с помощью колышков и веревки;
2. По разметке для фундамента под пристройку к дому своими руками выкапывается траншея, зависит её глубина от залегания основания дома. Ширина нужна больше, чем толщина укладываемой стенки на 10-15 см;
3. В траншею засыпается песчаный пласт в 10-12 см и утрамбовывается;
4. На дно выкладывается гидроизоляция, которая выступает на поверхность почвы на 40-45 см;
5. На гидроизоляцию устанавливается арматурная решётка, которая соответствует форме возводимого фундамента по ширине и высоте;
6. Ленту заливают бетоном на ⅓ высоты, когда данный слой застынет, то укладывается второй на ½ оставшейся высоты;
7. После заливки 2-го слоя устанавливается опалубка из древесины для возведения надземной части ленточного основания (цокольной части). Гидроизоляционный материал запускается внутрь опалубки и фиксируется к её стенкам;
8. Опалубка заполняется бетонной смесью, в процессе укладки уплотняется возвратно-поступательными движениями куском арматуры или вибратором для предотвращения образования в нём пор. После заполнения всей опалубки поверхность бетона разравнивается по уровню;
9. Далее бетон должен высохнуть и набрать 100%-ю прочность через 28 дней. Первые 3 дня его нужно смачивать через 2-3 часа водой. Затем он поливается 3 раза в сутки на протяжении 25 дней.

После затвердения основания опалубка снимается, поверхность покрывается снаружи материалами для гидроизоляции.

Столбчатый фундамент для пристройки к дому своими руками

Его применяют при постройке веранд и летних кухонь, обустраивают из красного кирпича либо бетона. На столбы в основном устанавливают каркас из древесины, на него настилают сам пол.

Возводится основание таким образом:

1. Размечается выделенный для строительства участок. Столбы устанавливают с шагом 1,5 м;
2. Для каждого столбика копается отдельная 50х50 см ямка с углублением на 50-60 см. К верху она должна расширяться на 10 см со всех сторон;
3. На дно ямы насыпается подушка из слоя песка и щебёнки. Затем её дно и стенки покрываются гидроизоляцией;
4. Если опоры из кирпича, то на дно ям укладывается слой раствора, на который после застывания кладётся первый ряд кирпича;
5. Если опорные столбики из бетона, то в ямы устанавливают арматуру и опалубку на высоту опоры. Гидроизоляция запускается внутрь опалубки и крепится к ней;
6. В установленную опалубку слоями заливают бетон. Причем каждый слой раствора должен нормально схватиться;
7. Верх столбика разравнивают, бетон увлажняется водой до набора им марочной прочности;
8. Опалубка демонтируется, столбы покрываются гидроизоляционным материалом (обмазываются битумной мастикой, на которую наклеивается рубероид);
9. Пустоты между стенками ямы и опорой засыпаются перемешанным с щебнем грунтом, который плотно утрамбовывается.

На верх столбов укладывается рубероид для укрытия от воздействия влаги уложенных на них деревянных брусьев.

Чтобы пристроенная конструкция не отошла со временем, возводят её с небольшим наклоном в направлении дома. Уклон стенок по вертикали закладывается в 1 см на каждый метр высоты пристроя. Чаще всего уклон закладывается на этапе возведения основания.

Строим трехскатную крышу

Первым делом укладывается мауэрлат. По длине стен и стыкуете в углах под углом 90 градусов, сдвинув к внутренней стороне стен. Мауэрлат к стенам крепят анкерами, предварительно в два слоя на стены укладывают рулонный гидроизолирующий материал. Брус, предназначенный для мауэрлата, обязательно обpaбатывают антисептиком. Лежни укладывают на внутренние стены, предварительно проложив гидроизоляционное покрытие между стеной и досками.

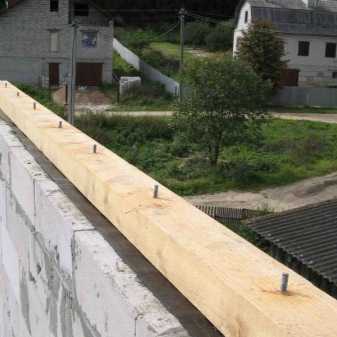

Укладка мауэрлата

Сверху мауэрлата укладывают балки из досок 50х200 миллиметров возможно и толще. Доски укладывают на торец, тем самым увеличивая жесткость. Укладка балок производится по порядку: вначале крайние, затем промежуточные.

Расстояние между балками варьируется от 50 сантиметров до 120 сантиметров, но при утеплении потолка новейшими материалами расстояние между балками следует оставлять в 60 сантиметров по ширине утепляющего материала.

С помощью деревянных прокладок можно регулировать высоту балок перекрытия. Сверху перекрытий возможен настил чернового пола чердака, для этого необходимо взять прочные доски при этом ускорится монтаж крыши и возрастёт безопасность выполнения работ.

Вертикальные стойки кладут на балки перекрытия, либо на лежни, они расположены по центру крыши. Стойки устанавливают и равняют по отвесу, затем фиксируют в вертикальном положении укосинами и временными подпорками. К балкам перекрытий крепят стойки металлическими или деревянными накладками. Шаг между стойками делают более 2-х метров. Стойки ставят у края крыши, они образуют вертикальный фронтон там, где накосные стропила соединяются с коньком. Коньковый брус устанавливают на стойки и фиксируют его уголками с накладками.

Шаг до углов вальмового ската и обоих карнизов нужно проверить. Крыша должна быть симметричной.

Боковые стропила являются наклонными стропилами, которые сверху закреплены на коньковом брусе, а снизу на балках перекрытия и мауэрлате. Они выполняются по шаблону: к месту крепления крайней стропильной ноги примеряют доску и делают на ней запилы, они будут опорой для конькового бруса.

По имеющемуся шаблону изготавливают нужное количество стропил, прикрепляют их коньковому брусу, затем устанавливают по месту и делают запил снизу на каждой стропильной ноге и к мауэрлату. Стропильные ноги устанавливают на мауэрлат возле балок перекрытий так, чтобы была возможность соединить конструкцию шпильками. Это нужно для увеличения жесткости стропильной фермы; при этом расстояние между стропил равен расстоянию между балок перекрытия.

Усиливают боковые стропила подкосами, которые ставят под углом в 45 градусов на балки перекрытий. Подкосы и стропила имеют ту же толщину, как и балки, и она составляет 50 мм. Верхнюю часть подкосов прикрепляют к стропилам при помощи шпилек.

Усиление боковых стропил бревнами

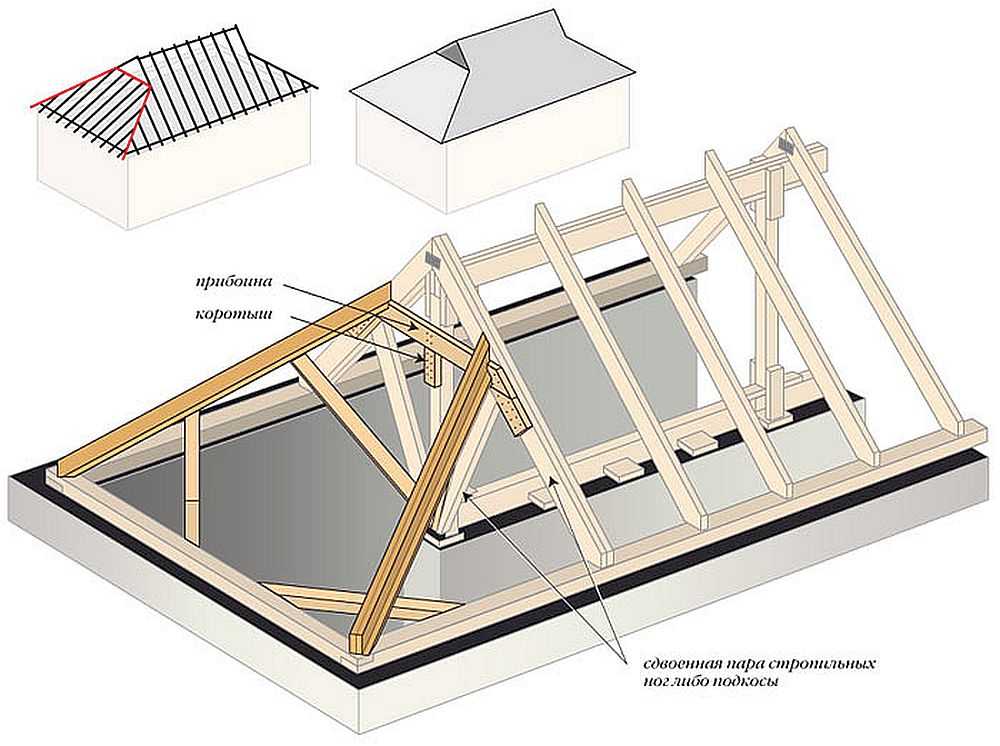

Размечают накосные стропила на месте: опирают брус или доски в стойку и размечают верхний косой запил. Выпиливают, затем прислоняют к угловому соединению мауэрлата и размечают нижний запил.

Накосные стропила прикрепляют с помощью уголков и накладок, для крепости соединения стропила укрепляют нарожниками – подпорками, которые образуют вальмовый скат и упираются снизу на мауэрлат, а сверху на накосные стропила.

Установка накосных стропил

Накосные стропила нуждаются в дополнительном укреплении, если у них большая длина, а закрепляют их стойками, которые установлены снизу и закрепленные шпренгелями на балках перекрытий.

Временные укосины снимают и приступают к производству обрешетки, после того как установили стропильную систему. От кровельного покрытия зависит, то из чего вы будете выполнять обрешетку. Разреженная обрешетка из 25 миллиметровой доски, подойдет под профнастил и металлочерепицу, под мягкую кровлю и ондулин подойдет обрешетка из фанеры.

Такой вид крыши (трехскатная) облагородит любое строение, будь это дом или беседка. Значительно повышается противостояние сильным ветрам, как ориентирование вальмового ската в сторону ветровой нагрузки.

Крепеж мауэрлата

Каркасная конструкция из стропил закрепляется к балкам перекрытий. Однако в этом случае нагрузка на стропильную конструкцию распределяется в местах крепления балок. Такой подход при установке кровельной конструкции возможен для небольших и легких строений. Мауэрлат нужен для равномерного распределения нагрузки кровли в верхней части стен. Мауэрлат монтируют параллельно коньку будущей кровли. Так составляется основной каркас. На изготовление мауэрлата уходит деревянный брус сечением 150х150, 100х100 или 100х150 мм.

Есть разные способы крепежа мауэрлата к стене

1. Для монтажа используются специальные металлические шпильки, которые вмурованы в металлическую балку (она залита по всей длине стенки). Шаг крепления в этом случае составляет до 120 см. Крепеж выполняется в шахматном порядке. При этом выбирается резьба шпилек М12. Элемент может выступать над бетоном до 30 мм. Высота бруса мауэрлата может быть превышена с учетом гидроизоляционного слоя из рубероида. В деревянном брусе должны быть просверлены отверстия, через которые материал крепится (притягивается) к балке (гайками с шайбами).
2. Если планируется выполнить монтаж двускатной кровли площадью меньше 250 кв. м, то шпильки, с помощью которых мауэрлат крепится к стене, закладываются в сами стены еще при возведении. Для обеспечения большей прочности и надежности будущий деревянный каркас крепится шпильками, замурованными на достаточную глубину (больше, чем в бетонной балке).
3. Проволока-катанка, которая вмонтирована в кладку из кирпича, позволяет осуществить установку мауэрлата. Этот метод хорош тем, что при монтаже кровли учитывается небольшая площадь.

Важная часть кровельной конструкции – фронтон – представляет собой продолжение стены со скатами кровли. На двускатной крыше возводят фронтоны в виде треугольника. Монтаж стропильной системы в этом случае подразумевает установку крайних ферм, которые будут служить их каркасом. Для грамотного возведения каркаса обязательно проверяется вертикальность конструкций с одинаковой высотой. Сверху фронтоны крепятся на конек (прогон), дальше производится монтаж остальных элементов стропильной конструкции.

Установка стропильной системы выполняется на обрешетку с шагом, рассчитанным на установку определенного кровельного материала (учитываются размеры, степень жесткости, способ монтажа). Для гибких материалов (битумная черепица, ПВХ-пленка, рулонный битумный кровельный материал) делается ровный настил сплошным слоем. Утепление кровли – обязательный этап при возведении конструкции, так как нужно позаботиться о минимизации возможных теплопотерь. Это может быть листовой материал, который укладывают на каркас с определенным шагом исходя из расчетов.

Трехскатная крыша. Варианты устройства и применения.

Трехскатная крыша. Варианты устройства и применения.

Наверняка многие из вас слышали о трехскатных крышах, но мало кому удавалось видеть это конструктивное решение воочию. Тем не менее, опытные специалисты исключительно хорошо отзываются о крышах из трех скатов: они имеют нестандартную форму и при этом всего один сложный узел в стропильной системе. Достаточно квалифицированный кровельщик справится с этой задачей без проблем. Таковыми располагают в своем штате ремонтно-строительная компания «КАДЕТ-СПб». Наши строители готовы выполнить, как трехскатную пристройку, так и полноценную крышу этой неординарной формы.

Схема трехскатной крыши

Под трехскатной крышей подразумевается конструкция, состоящая из трех скатов: двух трапециевидных боковых скатов и одного треугольного ската, который размещается перпендикулярно им. Для лучшего понимания формы, расшифруем: такая крыша состоит из двух основных составных: классическая двускатная крыша, которая полностью покрывает площадь дома по длине и одна вальма, которая покрывает площадь дома по ширине с одного из краев.

Определяющим моментом, в случае трехскатной крыши, является правильное соотношение площади покрытия дома, которые будут отведены двускатной части и вальмовой. От этого выбора, в конечном итоге, будет зависеть общий внешний вид крыши и ее прочность.

Из конструктивных элементов трехскатной крыши специалисты выделяют:

• Вальма или треугольной скат;
• Трапециевидный или боковой скат;
• Конек;
• Наклонное ребро.

Особенности стропильной системы крыши из трех скатов

Для трехскатных крыш выделяют два возможных типа стропильных систем:

• Диагональные;
• Накосные.

Диагональные стропила направляются к внутренним углам стен, а накосные – наоборот, к внешним. Обычно эти типы используются для построения конструкции сложных крыш: в которых присутствуют ендовы и вальмы. Накосные стропила зачастую значительно короче. Нагрузка на диагональные стропила находится в пределах нормы, поэтому их можно получать спаривая (наращивая их длину) уже существующие стропильные балки.

Отличительной особенностью стропильной системы трехскатной крыши считается стыковка трех стропил, которая выполняется в месте соединения коньков всех трех скатов: трапециевидных и вальмы. Для того, что бы стыковка была достаточно прочной, рекомендуется дополнительно усилить место соединения при помощи стяжек.

Что касается материала для возведения стропильной системы – наилучшим считаются классическая доска 25х150 миллиметров. Ее так же чаще всего используют при монтаже стропильной системы двускатной крыши. К слову, прямо во время строительных работ эти доски можно распилить на рейки, которые отлично подойдут в роли обрешетки.

В вопросе выбора породы дерева однозначного ответа нет, но если ваш бюджет умеренный, то выбирать следует сосну. В случае, если есть возможность потратиться на более долговечный материал, наилучшим вариантом будет лиственница. Весь строительный лес требует обязательной обработки защитными составами от вредителей, плесени и огня.

Трехскатная пристройка – отличное решение!

Как вы уже поняли, форма крыши из трех скатов предполагает возможность использования ее для пристроек к основному дому. Таковыми могут быть, например зимний сад или гараж для автомобиля. Так же, такую форму крыши может получить обыкновенный козырек над входом в дом, если владельцы решили лучше его обустроить.

В случае, если трехскатная крыша будет использоваться для покрытия пристройки, опытные специалисты рекомендуют серьезно отнестись к изоляции примыкания двух боковых скатов к стене дома. Следует это из того, что конструкция этой крыши и так очень надежна, а примыкание создало бы лишнюю возможность образоваться протечке крыши.

В остальном же, сооружение трехскатной крыши, будь то пристройка или полноценное покрытие дома – дело несложное, с ним справится любой сертифицированный строитель кровельщик. Стоит только заметить, что далеко не все специалисты имеют подобных опыт: монтаж стыковки стропил трех разных коньков. Как не крути, к простым эту задачу отнести нельзя, ведь возведение стропильной системы вальмовой крыши значительно сложнее ее двускатного распространенного аналога.

Что же, подводя итоги, хочется заметить, что трехскатные крыши незаслуженно имеют такую слабую распространенность в российском малоэтажном строительстве. Крыша из трех скатов – надежное и среднее по сложности решение, которое позволит владельцам обзавестись уникальной и привлекательной крышей. Так же, рекомендуем обдумать вариант устройства трехскатной пристройки к дому.

Дерево

Многие мастера, устанавливая козырек, отдают предпочтение дереву. Деревянный навес – хороший вариант для построек на основе сруба. Перед тем, как ввести его в эксплуатацию, все поверхности необходимо обработать составами от гниения и насекомых-вредителей. Дополнительно стоит продумать гидроизоляцию навеса (рубероид или пластик).

Материал предоставляет неограниченный простор для творчества: можно применять резьбу по дереву, тонировать заготовки в различные цвета.

Если древесина выбрана для возведения козырька, то следует остановиться на более простых формах навеса – одно- или двухскатном варианте.

Как строится трехскатная крыша

Основное устройство и принципы сборки подобной крыши практически не отличаются от построения вальмовой конструкции. В зависимости от длины симметричных трапециевидных скатов опорная кирпичная стенка может быть установлена в одной плоскости с вершиной вальмы или на некотором удалении от вальмового ската, например, если трехскатной крышей покрыта вытянутая прямоугольная пристройка к дому.

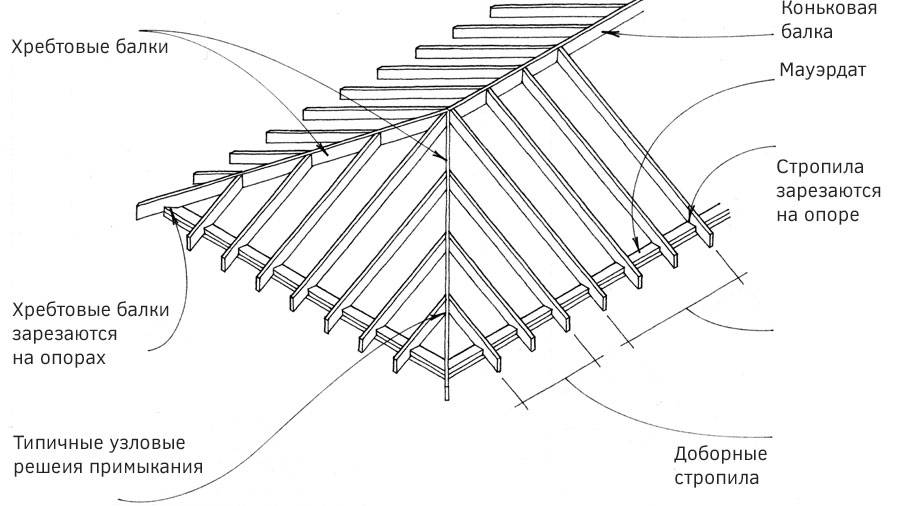

Конструкция трехскатного каркаса

Вариант крыши пристройки считается более общим случаем, поэтому проще всего рассмотреть строение «трехскатника» именно на его примере. Типовая конструкция каркаса включает три основные группы элементов:

1. Система пар рядовых стропил с подкосами и распорками, образующих два независимых симметричных ската;
2. Коньковая балка с вертикальными опорами и распорными стойками, переходными элементами, закрепленными на брандмауэре или на внешней стене основного здания;
3. Вальмовая система с диагональными стропилами, подкосами, нарожниками.

Для пристройки с шириной перекрытия до 4 метров всю конструкцию каркаса можно собрать из трехметровых 50-ти миллиметровых досок и двух четырехметровых брусов сечением 100х75 мм, из которых будут изготовлены диагональные стропила. Для стропильных нарожников и обрешетки подойдет сдвоенная двадцатимиллиметровая доска. Все усиливающие элементы и перекрытие можно сделать из 50-й доски.

Сборка трехскатной крыши

В зависимости от материала стен, в первую очередь выбирается схема установки и крепления мауэрлата. Для пеноблока и газобетона потребуется выполнить внутренний усиливающий контур, компенсирующий распирающее усилие от стропильных ног на кладку стены. Мауэрлат обязательно крепим анкерными болтами или арматурными скобами, забитыми в тело доски и в деревянные пробки, зашитыми в клаку с внутренней стороны стены.

После сборки и фиксирования балок потолочного перекрытия необходимо установить коньковую балку с вертикальными опорными стойками. Первой устанавливают центральную стойку или мачту, на которую в дальнейшем будут опираться диагональные стропила. Пока мачта не закреплена капитально, ее выравнивают строго по вертикальному отвесу и крепят растяжками. На стене здания выставляют по вертикали и фиксируют временным крепежом вторую стойку коньковой балки. Только после укладки конькового прогона и тщательного выравнивания его по оси здания и по горизонту, обе вертикальные стойки крепят капитально, мачту усиливают подкосами и распорками, стеновую стойку крепят анкерами к стене. Чтобы усилить положение тяжелой коньковой балки, всю собранную конструкцию укрепляют подкосами.

Далее необходимо выложить рядовые и диагональные стропила. Рядовые выкладываются по стандартной схеме. Выполняется замер и изготовление шаблона, запиливаются опорные пазы на пятках стропильных ног каждой пары и укладываются на стены с опорой на мауэрлат и коньковую доску. Укладка диагональных балок выполняется сложнее. Для упрощения процесса сборки первой можно установить самую длинную наружную стропилу.

Каждую из стропил необходимо подогнать с запасом в 20-30 мм и выполнять запил опорной поверхности только по степени прилегания к мачте, без всякого шаблона.

Если в конструкции трехскатной кровли применяется полувальмовый вариант треугольника, диагональные балки необходимо крепить не к коньковой балке, а на опорную доску, которую набивают на боковую поверхность первой пары рядовых стропил. По устройству опорная доска очень напоминает ригельную балку, но, в отличие от нее, опорник не врезается в тело стропил, а нашивается гвоздями сверху.

После сборки наиболее сложных элементов трехскатной кровли необходимо зашить поверхность стропил обрешеткой, для этого пространство вокруг диагональных балок заполняют нарожными стропильными элементами. Каждый нарожник приходится вырезать и подгонять индивидуально, поэтому процедура занимает немало времени. Остается набить контробрешетку, обрешетку и закрепить последнюю пару стропил через доски обрешетки к вертикальной стене здания.

Кровля для трехскатной крыши

Устройство кровельного пирога зависит от предназначения пристройки. Для жилых комнат и отапливаемых помещений схема не отличается от стандартного варианта обустройства теплой крыши. Для гаража или террасы достаточно уложить на обрешетку слой рулонной гидроизоляции и накрыть материалом, используемым для кровельного покрытия основного здания. В этом случае потолочное перекрытие можно подшить вагонкой или пластиковым профилем, чтобы придать пространству под трехскатной крышей более оформленный и законченный вид.
