Устройство и принцип работы автоматического выключателя.

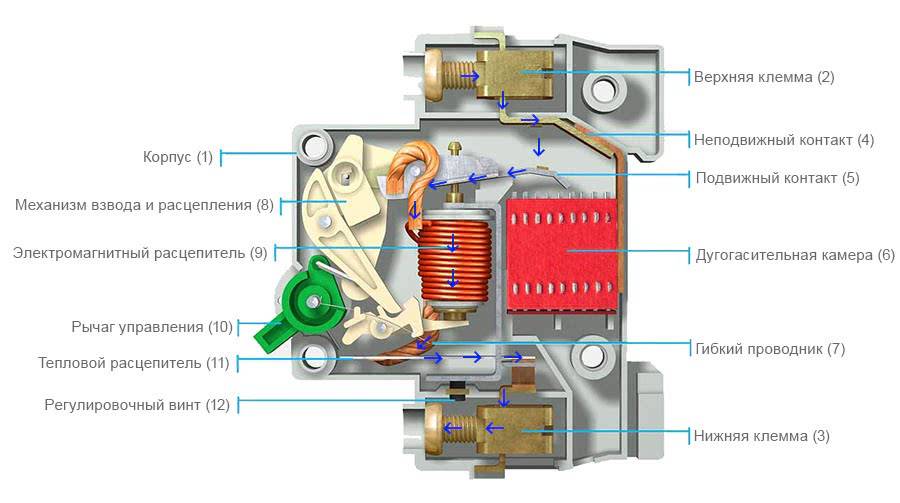

На рисунке ниже представлено устройство автоматического выключателя с комбинированным расцепителем, т.е. имеющий и электромагнитный и тепловой расцепитель.
- 1 — корпус;
- 2,3 — нижняя и верхняя винтовые клеммы для подключения провода;
- 4 — неподвижный контакт;
- 5 — подвижный контакт;
- 6 — дугогасительная камера;
- 7 — гибкий проводник (применяется для соединения подвижных частей автоматического выключателя);
- 8 — механизм взвода и расцепления
- 9 — катушка электромагнитного расцепителя;
- 10 — рычаг управления;
- 11 — тепловой расцепитель (биметаллическая пластина);
- 12 — регулировочный винт;
Синими стрелками на рисунке показано направление протекания тока через автоматический выключатель.

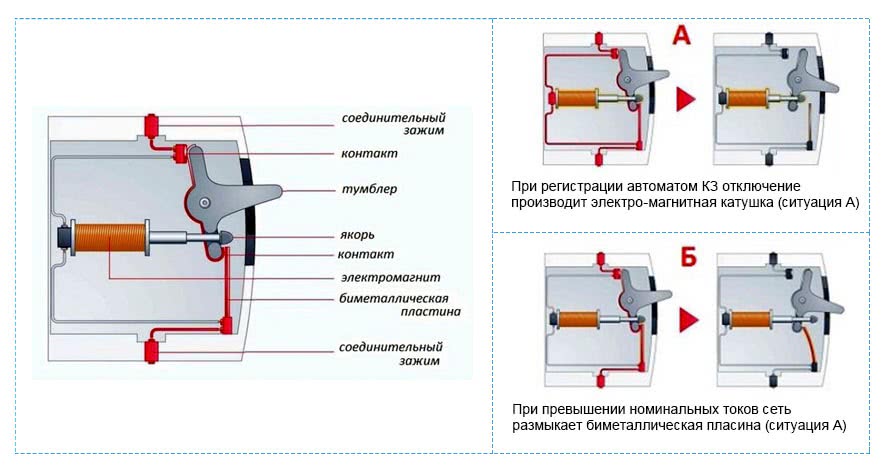

Основными элементами автоматического выключателя являются электромагнитный и тепловой расцепители:

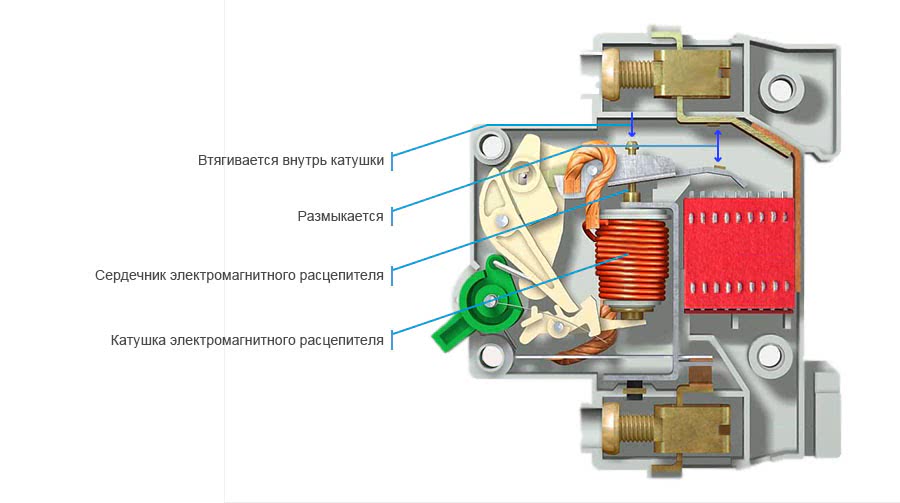

Электромагнитный расцепитель обеспечивает защиту электрической цепи от токов короткого замыкания. Он представляет из себя катушку с находящимся в ее центре сердечником который установлен на специальной пружине, ток в нормальном режиме работы проходя по катушке согласно закону электромагнитной индукции создает электромагнитное поле которое притягивает сердечник внутрь катушки, однако силы этого электромагнитного поля не хватает что бы преодолеть сопротивление пружины на которой установлен сердечник.
При коротком замыкании ток в электрической цепи мгновенно возрастает до величины в несколько раз превышающей номинальный ток автоматического выключателя, этот ток короткого замыкания проходя по катушке электромагнитного расцепителя увеличивает электромагнитное поле воздействующее на сердечник до такой величины, что его силы втягивания хватает на то что бы преодолеть сопротивление пружины, перемещаясь внутрь катушки сердечник размыкает подвижный контакт автоматического выключателя обесточивая цепь:
При коротком замыкании (т.е. при мгновенном возрастании тока в несколько раз) электромагнитный расцепитель отключает электрическую цепь за доли секунды.
Тепловой расцепитель обеспечивает защиту электрической цепи от токов перегрузки. Перегрузка может возникнуть при включении в сеть электрооборудования общей мощностью превышающей допустимую нагрузку данной сети, что в свою очередь может привести к перегреву проводов разрушению изоляции электропроводки и выходу ее из строя.

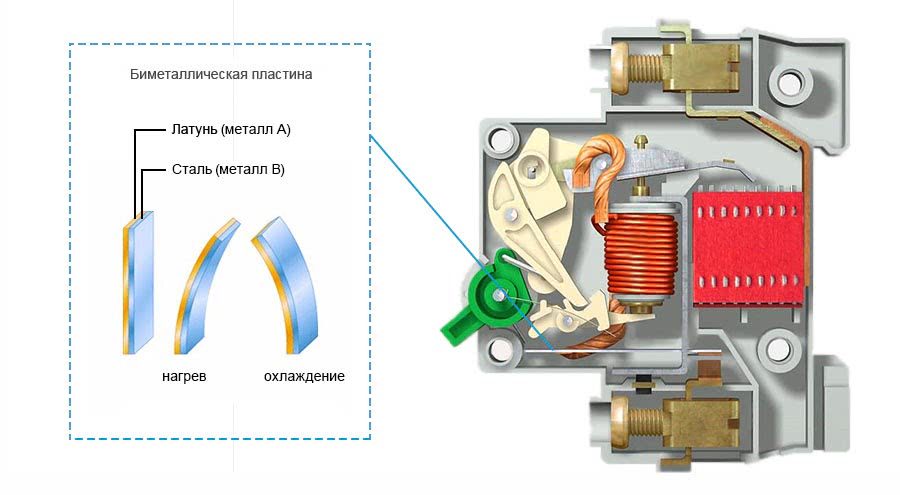

Тепловой расцепитель представляет из себя биметаллическую пластину. Биметаллическая пластина — эта пластина спаянная из двух пластин различных металлов (металл «А» и металл «В» на рисунке ниже) имеющих разный коэффициент расширения при нагреве.
При прохождении по биметаллической пластине тока превышающего номинальный ток автоматического выключателя пластина начинает нагреваться, при этом металл «B» имеет больший коэффициент расширения при нагреве, т.е. при нагреве он расширяется быстрее чем металл «A», что приводит к искривлению биметаллической пластины, искривляясь она воздействует на механизм расцепителя, который размыкает подвижный контакт. В простой схеме это выглядит так:
Время срабатывания теплового расцепителя зависит от величины превышения тока электросети номинального тока автомата, чем больше это превышение тем быстрее сработает расцепитель.
Как правило тепловой расцепитель срабатывает при токах в 1,13-1,45 раз превышающих номинальный ток автоматического выключателя, при этом токе превышающем номинальный в 1,45 раза тепловой расцепитель отключит автомат через 45 мин — 1 час.

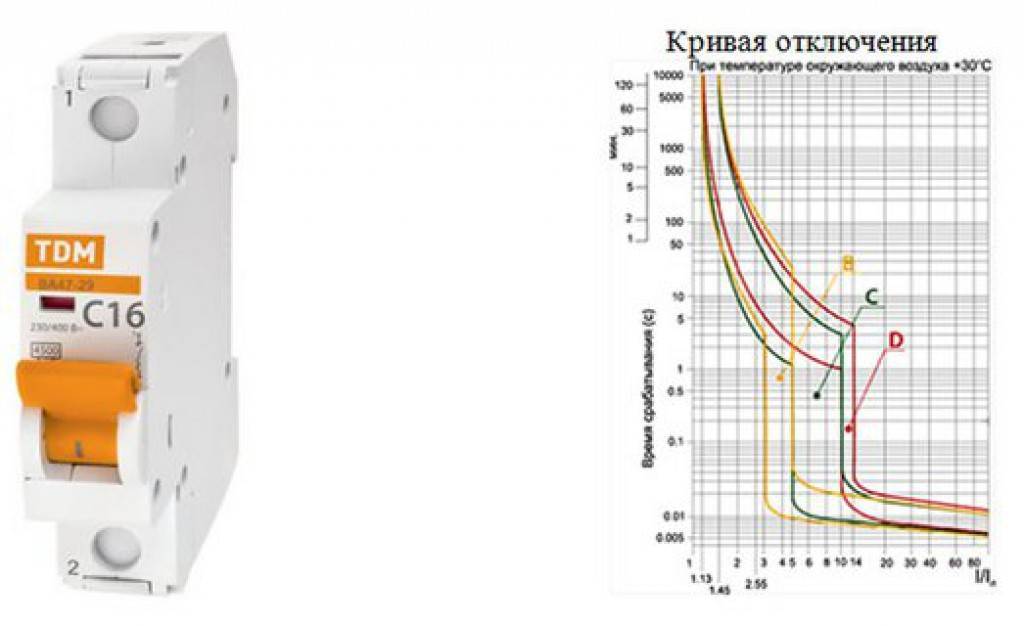

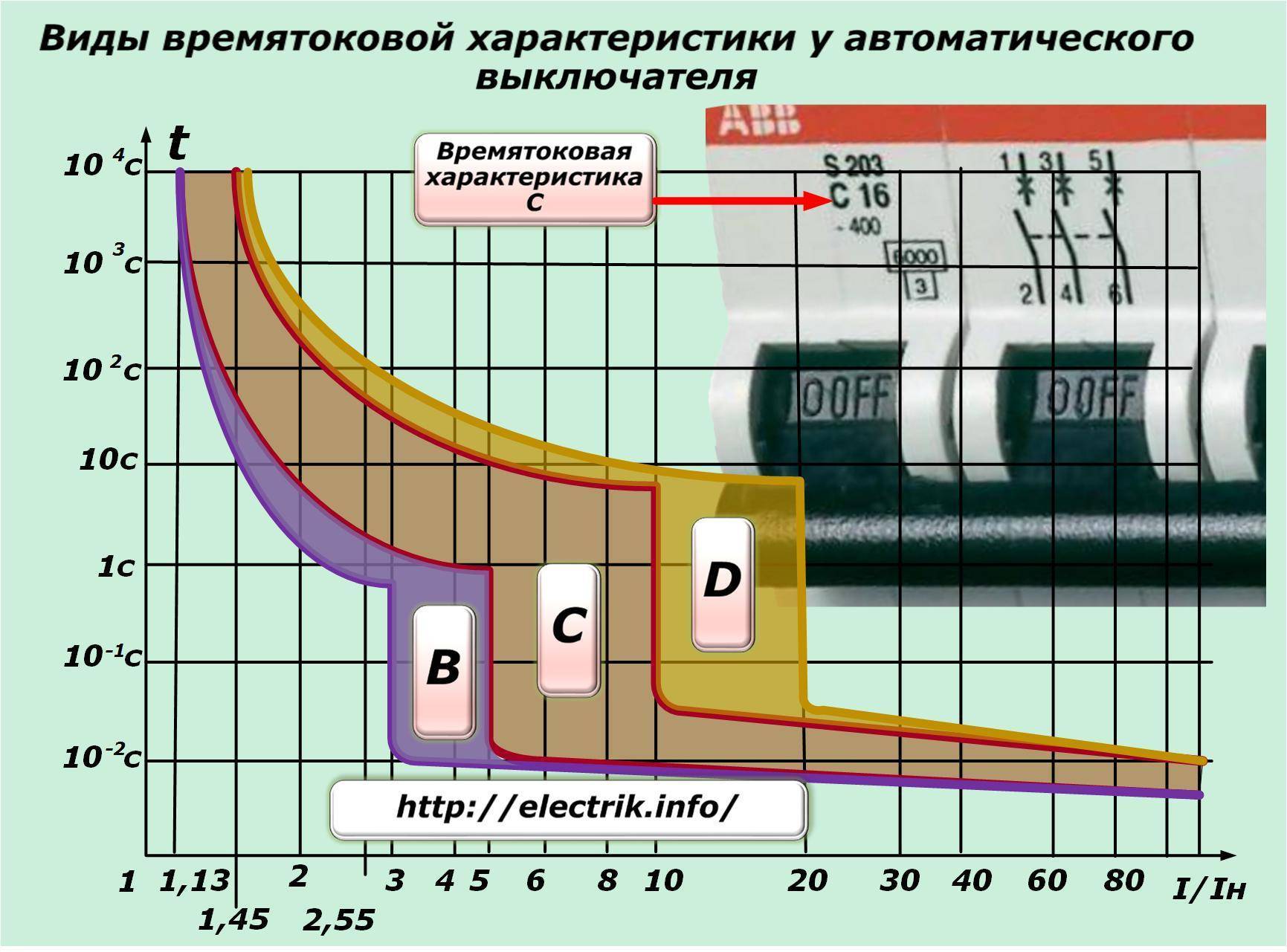

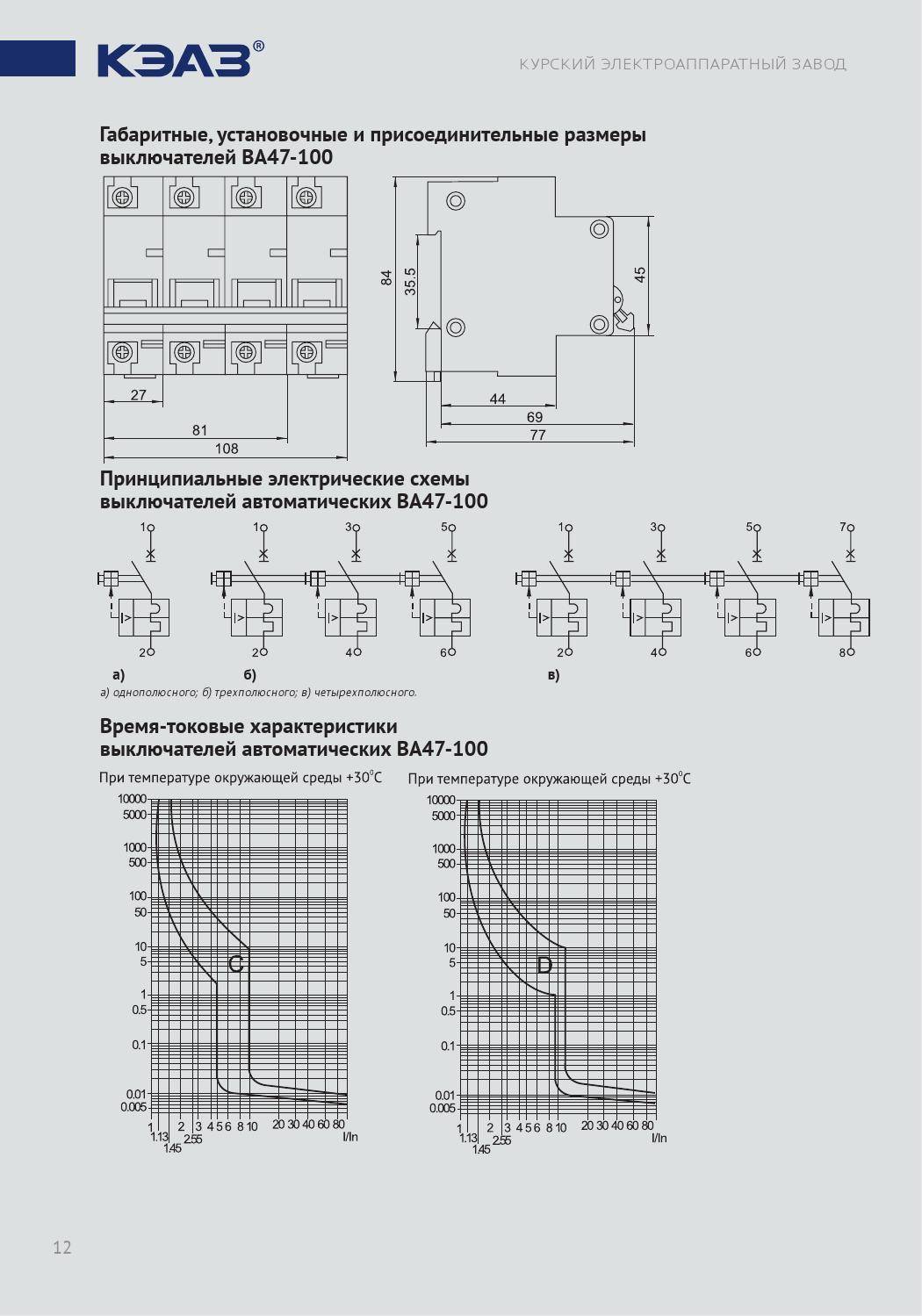

Время срабатывания автоматических выключателей определяется по их время-токовым характеристикам (ВТХ)
При любом отключении автоматического выключателя под нагрузкой на подвижном контакте образуется электрическая дуга которая оказывает разрушающее воздействие на сам контакт, причем чем выше отключаемый ток, тем мощнее электрическая дуга и тем большее ее разрушающее воздействие. Для сведения к минимуму ущерба от электрической дуги в автоматическом выключателе она направляется в дугогасительную камеру, которая состоит из отдельных, параллельно установленных пластин, попадая между этих пластин электрическая дуга дробится и затухает.
Компания производитель. Купить автоматический выключатель. Цена автомата c63
Наиболее известные зарубежные компании производящие модульные автоматические выключатели ABB, Schneider Electric, Legrand. Из отечественных КЭАЗ, IEK, EKF.
Безусловно, модульный автомат c63 зарубежных брендов бытовой серии удовлетворяет нормам, предъявляемым к автоматам в быту. Но промышленные серии модульных автоматов, несомненно, качественнее, надежнее и удобнее для монтажа, чем бытовые.
Модульные автоматы отечественных компаний, как водится, сделаны в Китае. К слову, это не признак их ненадежности. Грубо говоря, по качеству они не сильно отличаются от бытовых серий зарубежных компаний, а стоить могут дешевле и тоже удовлетворяют нормам для бытовых автоматов. Жаль, но они обычно не имеют серий, похожих на промышленные серии зарубежных брендов.
Особенности комплектации
Стоит отметить, что покупая автомат, надо иметь в виду, что он будет монтироваться вместе с УЗО. По совести, применять УЗО лучше не только одного производителя с автоматом, но и из одной серии с ним. В этом случае, можно быть точно уверенным в наилучшем их взаимодействии друг с другом.
К слову, УЗО отечественных производителей уступают по качеству зарубежным. И вообще, часто они не имеют в серии электромеханических УЗО и имеют намного меньшее разнообразие в характеристиках.
Также, применяя зарубежные автоматические выключатели, можно использовать различные вспомогательные приспособления. Это и разнообразные гребенки, дополнительные контакты и устройства автоматического включения. К сожалению, у отечественного производителя этих приспособлений или нет совсем, или ассортимент сильно ограничен.
Среди зарубежных брендов рекомендовать к применению, безусловно, стоит компанию ABB. Автоматы и сопутствующие им аксессуары этой фирмы, как водится, наиболее удобны для монтажа и отличаются разнообразием. Несомненно, Schneider Electric и Legrand уступают им в этом. Такие же компании как Siemens не представлены на отечественном рынке в своем полном ассортименте. Можно купить какие-то автоматы, но не найти в продаже УЗО, не говоря уже о дополнительных устройствах.
Но, конечно, речь идет о промышленных сериях автоматов с коммутационной способностью от 6000 Ампер. Все бытовые серии разных производителей, примерно, на одно лицо и не представляют собой ничего выдающегося.
Автомат C63 – цена
Цена автомата c63, как правило, складывается их его характеристик, количества полюсов и “раскручености” бренда. Цены на автоматы C63, даже одного производителя, могут значительно различаться.
Рекомендуем прочитать
Коммутационная или отключающая способность автоматического выключателя
Коммутационная или отключающая способность автомата – это возможность автомата отключатся определенное количество раз, при токе короткого замыкания (КЗ) определенной силы. Бытовые автоматы маркируются по стандарту IEC 23-3/EN 60898. Международный стандарт-“Выключатели автоматические для защиты от сверхтоков электроустановок бытового и аналогичного назначения”. Натурально, по правилам этого стандарта на автоматическом выключателе указывается номинальная наибольшая отключающая способность Icn Читать далее…
Класс токоограничения автоматического выключателя
Класс токоограничения автоматического выключателя определяется скоростью гашения электрической дуги, возникающей при отключении автомата в случае короткого замыкания.
По определению, во время короткого замыкания автомат разрывает контакты и соответственно, отключается. Факт, сила тока при коротком замыкании может достигать несколько тысяч ампер. Понятное дело, между размыкающимися контактами образуется электрическая дуга. Помимо всего прочего, дуга имеет высокую температуру. Следовательно, из-за данного обстоятельства автомат может выйти из строя. Значит, дуга должна быть как можно быстрее погашена. Гасится дуга с помощью дугогасительной камеры Читать далее…
Характеристики автоматических выключателей – обозначения на корпусе
Характеристики автоматических выключателей важный фактор при выборе защиты электроприборов в каждом конкретном случае.
Автоматический выключатель необходимо выбирать учитывая характеристики автоматических выключателей, обозначения которых нанесены на корпусе автомата Читать далее…
Ваш Удобный дом
Сколько кВт выдержит розетка 16 Ампер
Электрикам нередко приходится поменять расплавившиеся розетки, слушая жалостные сетования благодушных хозяек. Дескать, подключила в розетку только чайник и плиту, а та начала расплавляться и сгорела.
Многие до сего времени не знают, сколько кВт способна выдержать стандартная розетка на 16 Ампер. В итоге этого возникает масса недоразумений и заморочек. Данная статья samelektrikinfo.ru призвана посодействовать решить этот обычный по сути вопрос.
Сколько кВт выдержит розетка 16 Ампер
Итак, до того как отвечать на вопрос, а сколько же кВт выдержит розетка на 16 А, необходимо обратиться к цифрам. В 1 Ампере порядка 220 Ватт, если речь идёт об однофазовой сети 220 Вольт. В трехфазной сети 1 Ампер будет приравниваться 657 Ваттам, а для авто этот показатель равен 12 Ватт.
Зная данный параметр не тяжело подсчитать, сколько способна выдержать розетка на 16 Ампер. В этом случае необходимо 16 Ампер помножить на 220 Вольт. В конечном итоге мы получим 3 520 Ватт. Округлим данное значение и переведём его в кВт, что будет приравниваться 3,5 кВт.
Итак, розетка на 16 Ампер способна выдержать 3,5 кВт и менее того.
При подключении к ней сразу нескольких электроприборов необходимо знать их суммарную мощность. Если речь идёт про электрочайник мощностью 2 кВт и плиту, таковой же мощности, то нагрузка на розетку будет очевидно превышена.
В итоге этого розетка просто расплавится. В наилучшем случае отгорят контакты.
Каким проводом подключать розетку на 16 Ампер
Верный расчет сечения кабеля для подключения розетки 16 Ампер является более принципиальной составляющей. Дабы розетка смогла выдержать положенную нагрузку, а кабель не подплавился, его жилы должны быть рационального сечения. Больше можно, а вот меньше — не рекомендуется.
Для подключения розеток 16 Ампер идеальнее всего применять медный кабель сечением 2,5 мм². Таковой кабель способен выдерживать нагрузку до 4,6 кВт. Этого полностью хватит и даже будет с припасом, главное дабы выдержала сама розетка.
Медный кабель сечением 1,5 мм² выдерживает 3,3 кВт. Но этого нередко недостаточно для подключения розеток на 16 А. Хотя снова же, глядя сколько и каких по мощности устройств к ним будет подключаться. Время от времени нет необходимости переплачивать на кабеле только для того, что так положено эталонами и правилами.
Какую нагрузку выдерживает кабель 1,5 — 2,5 — 4 и 6 кВт
В данной статье речь идёт про однофазовую сеть. Для трехфазной сети, сечение избранных проводников может быть существенно меньше. Но что касается однофазовых сетей, то тут лучше не сберегать на кабеле.
Разглядим, какую нагрузку способен выдержать медный кабель различного сечения в сети 220 Вольт:
- Кабель 1,5 мм² — ток 15 А, нагрузка 3,3 кВт;
- Кабель 2,5 мм² — ток 21 А, нагрузка 4,6 кВт;
- Кабель 4 мм² — ток 27 А, нагрузка 5,9 кВт;
- Кабель 6 мм² — ток 34 А, нагрузка 7,5 кВт.
Зная данные характеристики можно просто высчитать не только лишь сколько выдержит кВт розетка на 16 А, но и каким конкретно кабелем по сечению её необходимо подключать. Только так можно достигнуть наибольшей безопасности в использовании розеток и выключателей .
Видео: Автомат на 16 ампер. Это много или мало?
Слайды и текст этой презентации
Слайд 2АП50-б Выключатели предназначены для установки в электрических цепях на напряжение
до 220 В постоянного тока, до 400 В переменного тока
частоты 50- 60 Гц, защиты от перегрузок и коротких замыканий и оперативных включений и отключений указанных цепей, с частотой до 30 включений в сутки, в том числе для пуска, защиты и отключения электродвигателей. Выключатели допускают 30 включений и отключений в час.
Выключатели изготавливаются по ТУ16-522.139- 78 и соответствуют ТР ТС 004/2011, ГОСТ Р 50030.2. 1.2 Климатическое исполнение выключателей У категории размещения 3 и ХЛ категории размещения 5 без оболочки, У категории размещения 2 и ХЛ категории размещения 5 в дополнительной оболочке по ГОСТ 15150.
Выключатели предназначены для работы в следующих условиях:
а) высота над уровнем моря не более 2000 м;
б) номинальные факторы внешней среды по ГОСТ 15150 и ГОСТ 15543.1;
в) группа условий эксплуатации М7 по ГОСТ 17516.1;
г) рабочее положение выключателей в пространстве – вертикальное, знаком «I» (вкл.) вверх. Допускается отклонение от рабочего положения не более 5° в любую сторону.
Номинальный режим работы выключателей – продолжительный. Выключатели допускают работу при напряжении от 24 В до 105% номинального напряжения.
Степень защиты от воздействия окружающей среды и от прикосновения к токоведущим частям должна быть в соответствии с ГОСТ 14255: – IP20 – выключателей; – IP00 – зажимов для присоединения внешних.
Выключатели рассчитаны для работы без смены каких-либо частей.
Для чего были предназначены АП50 – Б
выключатели могут иметь вспомогательные контакты, являющиеся самостоятельным узлом, связанным с траверсой главных контактов. Узлы выключателя смонтированы на пластмассовом основании. Со стороны механизма основание закрывается крышкой, со стороны расцепителей – дном. Отключение выключателя моментное, как при автоматическом отключении, так и при оперировании вручную.Коммутационное положение выключателяопределяется положением кнопки включения «I»(положение «включено» – кнопка утоплена). Корпус дополнительной оболочки крепится кпанели винтами М6 с использованием стальных и резиновых шайб. Шайбы входят в комплект поставки.
Дополнительная оболочка единого для двух- и трехполюсных выключателей габарита для ввода проводников имеет два отверстия, расположенные снизу.
Отверстия обеспечивают ввод и вывод проводов и кабелей через заглушку с обеспечением степени защиты IP54.
Диаметр отверстия, вскрываемого в заглушке, должен быть на 1 мм меньше диаметра кабеля, подводимого к выключателю.
Зажимы главных контактов для присоединения внешних проводников допускают присоединение неоконцованных медных и алюминиевых проводников сечением от 1,5 до 6 мм2, а также медных проводников с помощью кабельных наконечников по ГОСТ 7386 сечением до 16 мм2. Зажимы вспомогательных контактов, расположенные под крышкой выключателя, допускают присоединение шести медных проводников сечением до 1,5 мм2 и диаметром по изоляции не более 3,4 мм.
Слайд 4Экипировка ЭлектромонтёраВ экипировку электро монтёра отдязательно должны входить
а)изолирующие перчатки:
б)
изолирующая рабочая одежда(штаны и куртка):
в) ботинки с изолирующей подошвойЭлектромонтёр должен
иметь внушительный арсенал оборудования.
В него должны входить
набор отвёрток разных по размеру и видов (+ -);
плоскогубци;
бокорезы;
кусачки;
нож для обрезания проводов;
Мультиметр .
Слайд 5Отключение ап 50 б от сетиПодключение ап 50 б прекрасно
видно на этих фотографиях
ввод электропроводки ведёт к верхней части корпуса
выключателя
а вывод к нижней
Чтобы отключить выключатель от сети надо сначала открыть крышку для этого нужно открутить болтики держащие крышку
Открыв крышку мы можем увидеть расцепители (если вы отключили выключатель между ними будет видимый разрыв),
контакты,
обмотки,
зажимы.
Перед монтажом (обязательно) нажмите кнопку отключение у выключателя
На данном этапе монтажа можно проверить крепко ли сидят провода в контактах, для этого необходимо не сильно подергать за изолированную часть провода
На данном этапе монтажа стоит преверить состояние начинки выключателя на предмет 1)сгоревших контактов
2)механических поломок (трещин и сколов)
3) сгоревшей обмотки.
Слайд 6После отключения проводов от выключателя следует проверить провода на предмет
разрыва изоляцииДля отключения выключателя от сети следут найти фазу и
отключить ёё
Следует осмотреть провод и поискать сгоревшие части изоляции
IEK, TDM, Legrand, Abb которые более компактные а самое главное более безопасные и чувствительные к перенапряжению чем АП50-Б
Что лучше для частного дома – однофазный или трехфазный ввод?
Какое освещение Вы предпочитаете
ВстроенноеЛюстра
Потребление электроэнергии в жилых домах непрерывно растет. Каждый житель нашей страны в пересчете на душу населения ежедневно потребляет количество энергии в разы большее по сравнению с данными, например пятидесятилетней давности.
В середине двадцатого века в каждом частном доме всего то и было электроприборов, что электроплита, несколько лампочек и, в лучшем случае, телевизор или радиоприемник. Сегодня бытовых электроприемников просто тьма в любом жилом помещении, и в частных домах стали все чаще выполнять трехфазные кабельные вводы. От традиционной однофазной сети многие отказываются.
Но в чем же преимущества трехфазной сети? И стоит ли безусловно отдавать ей предпочтение?
Однако следует не забывать, что при одинаковой мощности для трехфазной сети можно использовать вводной кабель существенно меньшего сечения. Причина находится буквально на поверхности: мощность, а, следовательно, и ток распределяется по трем фазам, в меньшей степени нагружая фазный провод в отдельности. Номинал вводного автоматического выключателя в трехфазной сети, соответственно, тоже будет меньшим.
Но эти преимущества не имеют существенного значения
Разве так уж важно, какое сечение у вводного кабеля и номинал у вводного автомата? Гораздо важнее тот факт, что вводной распределительный щит для трехфазной сети будет иметь большие габариты
Последнее связано с тем, что трехфазный счетчик заведомо больше любого однофазного. Вдобавок и вводной автоматический выключатель будет занимать три или четыре модуля (если нулевой проводник тоже разрывается). Трехфазные УЗО тоже отличаются повышенными габаритами, так что вводной распределительный щит на несколько ярусов для «трехфазки» — обычная картина.
В однофазной электрической сети «перекос фаз» часто становится причиной того, что потребители, подключенные к неудачной фазе, вынуждены мириться со слишком низким сетевым напряжением. Обладателям трехфазного ввода подобные проблемы неведомы, поскольку они могут подключать важные, ответственные однофазные электроприемники к той фазе, которая не подверглась просадке из-за «перекоса».
Рабочее напряжение трехфазной сети составляет 380 вольт. Это ощутимо выше привычных 220 вольт. Поэтому при работе и эксплуатации трехфазной сети необходимо больше внимания уделять электробезопасности.
С позиций норм пожарной безопасности трехфазный ввод также является более опасным, так как ток короткого замыкания при напряжении 380 вольт будет намного выше.
Таким образом, к недостаткам трехфазного ввода в частный дом можно отнести:
1. Необходимость получения разрешения и технических условий на подключение от местной энергосбытовой компании. Это дело довольно хлопотное и может потрепать нервы, а то и совсем закончиться неудачей.
Как подключить трехфазный двигатель к однофазной сети Если вы решили самостоятельно подключить УЗО, успех и безопасность выполняемых работ будет зависеть от соблюдения вами правил безопасности:
Мнение эксперта It-Technology, Cпециалист по электроэнергетике и электронике Задавайте вопросы “Специалисту по модернизации систем энергогенерации”
Установка УЗО: схемы подключения для однофазных и трехфазных сетей | Значение сопротивления резистивного элемента в основной массе нагревателей имеет прямую зависимость от значения выделения температуры. Спрашивайте, я на связи!
Особенности работы однополюсного и двухполюсного АВ
Суть работы каждого из этих типов, в общем-то, можно понять из названия. Однополюсный автомат предназначен для отключения одной линии. Двухполюсник отличается от него тем, что контролирует рабочий процесс одновременно в двух линиях и сравнивает параметры потока электронов, определяя, соответствует ли он тому значению, которое допустимо для правильной работы сети. При превышении этих показателей аппарат срабатывает, отключая питание обеих линий одновременно.
У некоторых читателей может возникнуть вопрос: возможна ли замена двухполюсного автомата парой однополюсных выключателей? Делать этого нельзя ни в коем случае. Ведь в устройстве с двумя полюсами его элементы соединены не только общим рычажком, но и блокировочным механизмом.
Это значит, что при возникновении неполадок они отключатся одновременно, а в паре независимых друг от друга однополюсных АВ сработает только один автомат. Электрический ток в этом случае по-прежнему будет подаваться в неисправную цепь через включенный прибор, что может стать причиной возгорания проводки. Наглядно про попытки объединения на следующем видео:
Разница между этими двумя типами защитного выключателя кроется в устройстве расцепителя. Двухполюсный автомат должен обладать расцепляющим элементом, конфигурация которого позволяет одновременно выключать обе части устройства, как при автоматическом срабатывании, так и при ручном воздействии.
Если электрическая цепь в квартире – одноконтурная, то устанавливать в ней двухполюсный автомат незачем, поскольку нет необходимости в одновременной защите различных сегментов помещения. Но в случае, когда в одной из комнат установлено сложное оборудование, которое по своим параметрам не может быть включено в одну общую цепь, без многополюсника не обойтись.
Для наглядности рассмотрим такой пример. Допустим, в домашней сети имеется две линии, в одну из которых включен сложный прибор, и к нему поступает питание через выпрямитель.
Если произойдет нарушение в одной из линий, то в результате ее отключения подача питания на один контур станет причиной скачка напряжения, а значит, и возрастания других параметров. Если своевременно не сработает АВ второй линии, результатом станет выход прибора из строя, а возможно, и возгорание кабеля. Именно поэтому такая сеть должна быть защищена устройством на 2 полюса.
Что будет в обратной ситуации, когда пытаются разъединить многополюсный автомат, на видео:
Основные технические параметры трехполюсного автоматического выключателя
Трехполюсный автоматический выключатель – это электрическое устройство, которое применяется для коммутации и защиты электрических сетей. Он состоит из трех полюсов, каждый из которых предназначен для коммутации одной фазы. Основные технические параметры, которые определяют его характеристики и применение, включают:
1. Номинальный ток
Номинальный ток автоматического выключателя определяет максимальный ток, при котором он может надежно работать. Обычно он указывается в амперах (А) и может быть различным для каждого полюса. Например, трехполюсный автоматический выключатель может иметь номинальный ток 10А для первого полюса, 16А для второго полюса и 20А для третьего полюса.
2. Классификация по току срабатывания
Автоматические выключатели могут быть классифицированы по току срабатывания, который определяет условия, при которых они будут отключаться. Например, автоматический выключатель может иметь классификацию по току срабатывания B, что означает, что он будет срабатывать при перегрузке тока в пределах от 3 до 5 раз номинального тока.
3. Тепловая чувствительность
Тепловая чувствительность автоматического выключателя определяет его способность срабатывать при перегреве. Она обычно указывается в амперах и определяет, какой ток должен пройти через автоматический выключатель в течение определенного времени, чтобы он сработал. Например, автоматический выключатель с тепловой чувствительностью 10А будет срабатывать, если ток превысит эту величину в течение определенного времени.
4. Вводное и расцепление тока
Вводной ток – это ток, который протекает через автоматический выключатель при его включении. Расцепление тока – это ток, при котором автоматический выключатель срабатывает и отключается. Они обычно указываются в амперах и могут отличаться для каждого полюса. Например, автоматический выключатель может иметь вводной ток 100А и расцепление тока 200А для каждого из трех полюсов.
5. Схема автоматической коммутации
Схема автоматической коммутации определяет, каким образом автоматический выключатель будет отключаться в случае перегрузки или короткого замыкания. Существуют различные схемы автоматической коммутации, такие как B, C, D и т. д., которые определяют зависимость времени срабатывания от тока.
6. Мощность приборов
Мощность приборов, которые будут подключены к автоматическому выключателю, также является важным параметром. Она определяется исходя из суммарной мощности всех подключаемых приборов и обычно указывается в ваттах (Вт).
Таким образом, основные технические параметры трехполюсного автоматического выключателя определяют его возможности и применение в электрических сетях. В зависимости от номинала тока, тепловой чувствительности, схемы автоматической коммутации и других характеристик, автоматические выключатели могут использоваться в различных сферах, от бытовых до промышленных.
Сферы применения
Автоматические выключатели на 3 фазы применяются везде, где есть трехфазное электропитание. Подключение потребителей без этих защитных устройств является грубым нарушением правил устройства электроустановок. Перечислять все примеры использования трехфазных автоматов бессмысленно. Их слишком много. Поэтому ниже приведены электрические аппараты, которые защищаются трехфазными автоматами, но в какой-то степени встречаются в жизни каждого человека:
- сети уличного освещения;
- трехфазные асинхронные двигатели лифтового оборудования;
- вводные распределительные устройства жилых зданий;
- защита двигателей детских аттракционов;
- двигатели насосных станций, качающих воду в жилые дома;
- насосы, откачивающие канализационные воды, защищаются трехфазными автоматами.
Трехполюсные автоматические выключатели используются повсеместно. Их применение обязательно везде, где имеется питание от 3 фаз. Трехполюсные устройства защиты почти ничем не отличаются от однополюсных. Отличия кроются лишь в количестве защищаемых фаз, максимальных рабочих токах и габаритных размерах.
При подключении трехполюсника необходимо учесть его временную характеристику и номинальный ток. Эти параметры указаны на корпусе защитного прибора
Также следует обратить внимание на серию автомата. Она определяется, исходя из условий будущей эксплуатации, то есть, как часто прибору предстоит срабатывать от КЗ, сколько раз в сутки его будут переключать руками
Подключение и монтаж
Работы по подготовке, которые требуется произвести до начала установки одноклавишного выключателя при электрической проводке скрытого типа:
Проштробите стены (то есть, сделайте канавки для укладки электрических проводов).
- Обустройстве отверстия с дальнейшей установкой подрозетников и распределительных коробок.
- Прокладывайте электрические кабели в соответствии со схемой снабжения помещения электрическом.
После того, как все работы по предварительной подготовке окончены, приступит к непосредственному монтажу одноклавишного выключателя. Процесс достаточно простой и при этом не требует от исполнителя особой подготовки в сфере электротехники:
Обесточьте помещение, выключая соответствующий автомат на электрическом щитке (в современных городских многоквартирных домах он обычно размещен на лестничной площадке). Пробником (с неоновой лампочкой или цифровой) обязательно проверьте отсутствие напряжения на проводах (чтобы в полной мере убедиться, что мы отключили требуемый автомат). Освободите провода от изоляционного слоя на длину в 0.9 см (посредством специального устройства или простого канцелярского ножа). Если изготовитель поставляет выключатели в собранном виде, разберите его на 3 составные компонента (то есть клавишу, рамку и главный механизм)
Вставьте зачищенные концы проводов в особые отверстия (если используем изделие с зажимами винтового типа, закрутите винты, соблюдая определенную осторожность, чтобы не срывать резьбу от чрезмерно приложенных усилий). Посредством винтов или даже саморезов прикрепите рабочей механизм до подрозетника
Установите рамку для защиты. Прикрепите к рабочему механизму клавишу для выключателя (как правило, хватает и небольшого нажатия). Выключите автомат подачи напряжения на щитке силового типа и проверьте смонтированное устройство в работе.
Важно! Лишний провод аккуратно укладывайте в подрозетник, не допуская при этом больших перегибов
Номинальная отключающая способность при коротком замыкании (Icu или Icn)
Отключающая способность низковольтного автоматического выключателя связана с коэффициентом мощности (cos φ) поврежденного участка цепи. В ряде стандартов приводятся типовые значения такого соотношения. |
Отключающая способность автоматического выключателя – максимальный (ожидаемый) ток, который данный автоматический выключатель способен отключить и остаться в работоспособном состоянии. Упоминаемая в стандартах величина тока представляет собой действующее значение периодической составляющей тока замыкания, т.е. при расчете этой стандартной величины предполагается, что апериодическая составляющая тока в переходном процессе (которая всегда присутствует в наихудшем возможном случае короткого замыкания) равна нулю. Эта номинальная величина (Icu) для промышленных автоматических выключателей и (Icn) для бытовых автоматических выключателей обычно указывается в кА.
Icu (номинальная предельная отключающая способность) и Ics (номинальная эксплуатационная отключающая способность) определены в стандарте МЭК 60947-2 вместе с соотношением Ics и Icu для различных категорий использования A (мгновенное отключение) и B (отключение с выдержкой времени), рассмотренных в подразделе Другие характеристики автоматического выключателя.
Проверки для подтверждения номинальных отключающих способностей автоматических выключателей регламентируются стандартами и включают в себя:
- коммутационные циклы, состоящие из последовательности операций, т.е. включения и отключения при коротком замыкании;
- фазовый сдвиг между током и напряжением. Когда ток в цепи находится в фазе с напряжением питания (cos φ = 1), отключение тока осуществить легче, чем при любом другом коэффициенте мощности. Гораздо труднее осуществлять отключение тока при низких отстающих величинах cos φ,при этом отключение тока в цепи с нулевым коэффициентом мощности является самым трудным случаем.
На практике все токи короткого замыкания в системах электроснабжения возникают обычно при отстающих коэффициентах мощности, и стандарты основаны на значениях, которые обычно считаются типовыми для большинства силовых систем. В целом, чем больше ток короткого замыкания (при данном напряжении), тем ниже коэффициент мощности цепи короткого замыкания, например, рядом с генераторами или большими трансформаторами.
В таблице, приведенной на рис. H34 и взятой из стандарта МЭК 60947-2, указано соотношение между стандартными величинами cos φ для промышленных автоматических выключателей и их предельной отключающей способностью Icu.
после проведения цикла «отключение – выдержка времени — включение/ отключение» для проверки предельной отключающей способности (Icu) автоматического выключателя выполняются дополнительные испытания, имеющие целью убедиться в том, что в результате проведения этого испытания не ухудшились:
— электрическая прочность изоляции; — разъединяющая способность; — правильное срабатывание защиты от перегрузки.
| Icu | cosφ |
|---|---|
| 6 kA | 0,5 |
| 10 kA | 0,3 |
| 20 kA | 0,25 |
| 50 kA | 0,2 |
Рис. H34: Соотношение между Icu и коэффициентом мощности (cos φ) цепи короткого замыкания (МЭК 60947-2)
Выводы и полезное видео по теме
Что такое автоматы и чем они различаются, можно узнать из следующего видеоролика:
О критериях выбора защитных устройств:
Надёжность работы устройств автоматической блокировки часто определяет не бренд, а правильный подбор с учётом рабочей нагрузки. Также значимое влияние на действие приборов оказывает точный расчёт сечения проводников, питающих нагрузку от автомата и расчёт сечения кабеля ввода.
Когда все нюансы монтажа учтены, даже китайские приборы, которые в несколько раз дешевле брендовых, работают достаточно долгий период времени без особых нареканий.
Поделитесь с читателями вашим опытом подключения двухполюсных и трехполюсных выключателей. Пожалуйста, оставляйте комментарии, задавайте вопросы по теме статьи и участвуйте в обсуждениях – форма для отзывов расположена ниже.
