Критерии выбора при покупке
Следует помнить, что при покупке обязательно обращайте внимание на технические характеристики устройства, к которым можно отнести следующее:
Диаметр подключения к тепловой сети. Чаще всего этот параметр варьируется от 2 до 4 сантиметров, хотя в большей степени он зависит от характеристик системы. Если вы не можете найти приспособление нужного диаметра, нужно использовать специальный переходник.
Возможность установки на устройство сервопривода для обеспечения автоматической работы
Это особенно важно при установке клапана на систему водяного пола.
Наконец, пропускная способность конвейера. Это понятие указывает на объем жидкости, который может пройти через него за определенное время.
На внутреннем рынке существует множество производителей трехходовых клапанов. Выбор той или иной модели зависит, прежде всего, от:
- тип механизма (причем, помните, он может быть механическим или электрическим);
- области использования (горячее водоснабжение, холодное водоснабжение, «теплый пол», отопление).
Самым популярным устройством считается шведская арматура Esbe от компании, которая существует уже более ста лет. Это надежный, качественный и долговечный продукт, зарекомендовавший себя во многих отраслях. Сочетание европейского качества и современных технологий.
Еще одна популярная модель — американская Honeywell, настоящий плод высоких технологий. Простое управление, практичность и комфорт, компактность и надежность — вот отличительные черты этих клапанов.
Наконец, относительно «молодые», но многообещающие устройства — это клапаны Valtec, результат совместной работы итальянских и российских инженеров. Вся продукция качественная, продается с семилетней гарантией. Они отличаются тем, что имеют вполне доступную стоимость.
Нюансы устройства теплого пола без смесительного узла
Главный минус монтажа системы без коллектора – необходимость минимизировать потери температуры теплоносителя на пути «нагреватель теплоносителя – трубопровод» и в самой системе. Также нужно сохранить требуемую температуру на площади пола. Поэтому рекомендуется учитывать следующие требования:
- Утепление стен помещения;
- Укладка теплоизоляции на пол;
- Наличие качественных оконных систем;
- Укладка пола в непосредственной близости от нагревательного элемента;
- Площадь помещения не более 20-25 м 2 .
Главная и частая ошибка при монтаже такой системы без узла коллектора – попытка установки на слишком большую площадь.
Однако некоторые мастера утверждают, что в ситуации, когда «обратка» в любом случае будет холодной, может спасти установка конденсатного котла. У него высокий КПД и такому устройству не страшны низкие температуры для нагрева.
Трехходовой кран для отопления
Трехходовой кран отопления представляет собой тройник, в котором с помощью запорного механизма происходит перераспределение теплоносителя в системе отопления. Трехходовой кран используется там, где необходимо регулировать подачу тепла, уменьшая или увеличивая температуру теплоносителя.
Простой пример: теплоноситель при движении по протяженной системе отопления в начале «пути» имеет более высокую температуру, что приводит к более интенсивному нагреву радиаторов, и, как следствие, перегреву помещений, для устранения которого используют трехходовой кран.
Крана трехходовый — принцип работы
Для этого к крану одновременно подключают горячую и холодную воду. Как правило, схема подключения в виде стрелок с указанием направления движения, располагается на самом кране. При этом горячая вода это теплоноситель, идущий от котла, называемый также подачей, а холодная вода это уже остывший теплоноситель, называемый также обраткой. При полностью открытом кране в него одновременно поступают подача и обратка и смешиваются. В результате температура воды на выходе из крана имеет некое усредненное значение.
Если кран полностью открыт, то к приборам отопления поступает теплоноситель, идущий напрямую от котла и обеспечивающий максимальный нагрев радиаторов. При закрытом кране, напротив, к приборам отопления поступает только обратка.
При не полностью открытом кране происходит смешивание обратки и подачи и получение теплоносителя с температурой усредненного значения.
Типы трехходовых кранов в системах отопления
В зависимости от конструктивных особенностей различают 2 вида трехходовых кранов: запорные и регулировочные. Принципиальной различия между ними нет: и тот и другой могут использоваться для полного перекрытия движения подачи и для регулирования температуры теплоносителя. Однако с помощью запорных кранов сделать это намного сложнее. Их конструкция в большей степени подходит для переключения движения потока воды из одной трубы в другую и не предусматривает плавного изменения потока. В большинстве случаев запорные краны оснащены шаровым механизмом.
Для регулирования применяют трехходовые краны, в конструкции которых имеется шток, управление движением которого может быть ручным или автоматическим.
От трехходового крана к трехходовому клапану
Трехходовой кран отопления позволяет вручную регулировать температуру теплоносителя в отопительных системах. Для автоматического регулирования предназначен трехходовой клапан отопления, в котором дополнительно установлено электромеханическое устройство, меняющее положение штока. Его подключают к термостату, с помощью которого выбирают нужный температурный режим в помещении.
Установка трехходовых клапанов в системе отопления позволяет эффективно управлять работой теплого пола, регулировать распределение тепла по комнатам и этажам, а также между отдельными строениями, если речь идет об отоплении нескольких отдельных объектов, например, теплицы и жилого дома.

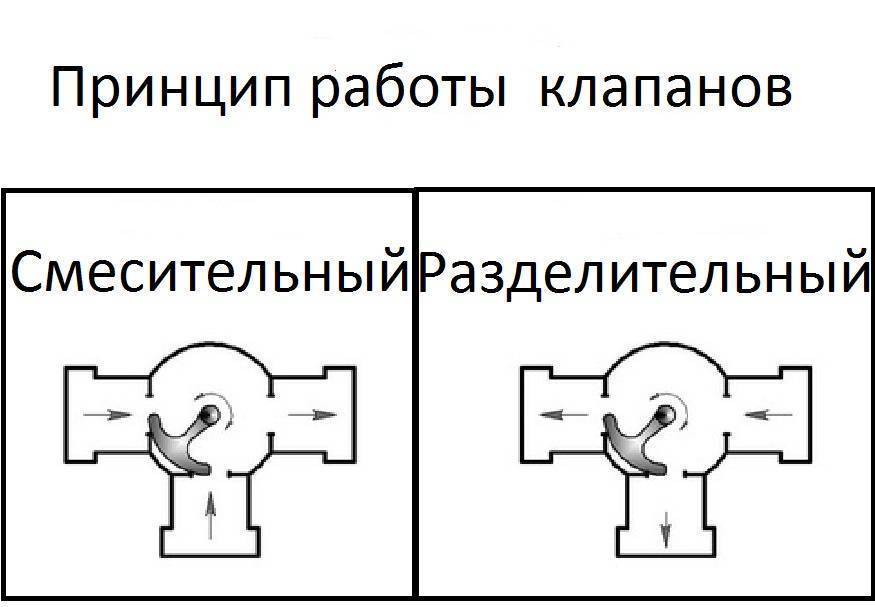

В зависимости от принципа действия различают 2 вида трехходовых клапанов отопления:
Смесительный трехходовой клапан, в котором два входа и один выход. Его принцип действия такой же, как у трехходового крана отопления. Основное назначение смесительного клапана этого вида состоит в смешивании подачи и обратки для получения теплоносителя требуемой температуры, которое достигается изменением соотношения горячей и холодной воды.
Разделительный трехходовой клапан, в котором один вход и два выхода. При его работе происходит распределение потока теплоносителя на два русла, что бывает необходимо при включении в систему отопления бойлеров, конвекторов и т.д
Независимо от типа трехходового клапана (смесительный или разделительный) его установка и использование обеспечивает постоянный тепловой поток в системе отопления и не перекрывает движения теплоносителя, что особенно важно при отрицательных температурах.Меняться может только температура в сети. В этом основное отличие трехходового клапана отопления от двухходового клапана отопления. Иными словами, система отопления с трехходовым клапаном никогда не разморозится
Иными словами, система отопления с трехходовым клапаном никогда не разморозится
Иными словами, система отопления с трехходовым клапаном никогда не разморозится.
Виды и их устройство
В распределительном термостатическом клапане, устанавливающемся на тёплый пол, из обратной трубы производится подмес к нагретой воде остывшей. Этот процесс беспрерывен, пока включён обогрев.
Смесительные клапаны для тёплых полов бывают: двухходовые и трёхходовые. А также, они различаются способом подмеса и направлением потока.
Двухходовой
Двухходовой термостатический клапан — усовершенствованная модель ручного типа. Он бывает гидравлическим, пневмоническим и с электроприводом.
Конструкция простая, но способная эффективно регулировать температурный уровень теплоносителя в автоматическом режиме. Прибор монтируется в отопительной системе, вместо ручного вентиля.
Основные плюсы:
- Автоматическое снижение температурного уровня жидкости;
- Простота конструкции и невысокая цена;
- Несложный монтаж.
Недостатки — возможность установки его на трубопроводах с небольшим размером. Если использовать данный кран при обустройстве обогрева в помещении с большой площадью, то термостат будет функционировать с перебоями. Двухходовой клапан чаще применяется, если тёплые полы выступают дополнительным отоплением.
Прибор оснащён терморегулирующей головкой со шкалой. Смена расположения головки производится в ручную или автоматически. Ручные модели просты и стоят недорого. Более современные устройства срабатывают автоматически.
Двухходовой клапан функционирует по следующему принципу — теплоноситель из обратной магистрали вновь подаётся в трубы пола, но перед этим, срабатывает устройство открывающее подачу нагретой воды. Два потока смешиваются внутри корпуса до нужного градуса, затем происходит срабатывание термодатчика, и автоматически затвор перекрывает отверстие с горячим теплоносителем.
Затвор состоит из плунжера и седла. Плунжер имеет тарельчатую, игольчатую и стержневую форму. Он расположен перпендикулярно по отношению к движению жидкости.

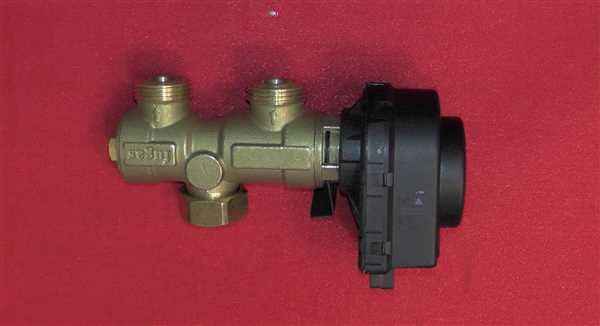

Трёхходовой клапан
Вентиль предназначен для греющих систем, которые устанавливаются в больших помещениях. Они обладают теме же плюсами, что и двухходовые краны. Особенно стоит отметить — удобство регулировки температурного показателя воды для тёплых полов.
Но у данного термостатного клапана есть и минус — если срабатывает термостат, то вентиль открывается полностью, тем самым горячий теплоноситель поступает в контуры. А это может вызвать перегрев отопительной системы, и даже разрыв труб. Кроме того, у него ниже пропускная способность, чем у двухходового крана.
Трёхходовые термостатические смесительные клапаны бывают латунные и бронзовые. Они оборудованы термоголовкой или термостатом, могут иметь электропривод или сервопривод. Конструкция — кран, имеющий два входа и выход. Внутри корпуса есть смесительная камера, на ней размещён термостат с регулятором, на котором есть цифровая панель. Подсоединяется термоклапан перед коллектором.
Принцип работы трёхходового термостатического вентиля:
- нагретая вода движется по правому и фронтальному патрубкам — если её градус нагрева отвечает нужным параметрам;
- если температура жидкости повышается или понижается, то в работу вступает термостат, он приводит в движение шток, в результате к горячей воде подмешивается охлажденная;
- после достижения заданной температуры, происходит полное открытие фронтального отверстия.
Следует сказать, что при включении прибора, напряжение потока воды не меняется. Это приводит к равномерному изменению температуры жидкости, подающейся в магистраль.
По методу смешивания
Смесительные краны для тёплого пола, в зависимости от способа подмеса, бывают:
С функцией термостата — с ним возможно достигать и удерживать нужный градус нагрева у теплоносителя, так как прибор способен регулировать оба потока (нагретый и охлаждённый). Термостат в смесителе реагируя на уровень нагрева жидкости, производит открывание или закрывание отверстия, через которые подаётся нагретый или остывший теплоноситель. Кроме того, механизм устроен так, что при отсутствии холодной воды, автоматика перекрывает поступление горячей.
Термостатические — устройство оснащено чувствительной термоголовкой, имеющей выносной термодатчик, он размещается в каждой магистрали. Работы клапана заключается в определении температуры воды, и подачи команды исполнительному механизму.
Ремонт трехходового клапана газового котла: основные этапы и инструкция
Перед проведением ремонта трехходового клапана газового котла рекомендуется внимательно изучить инструкцию производителя, поскольку процесс ремонта может отличаться в зависимости от модели и марки котла. В общих чертах ремонт трехходового клапана включает следующие этапы:
1. Подготовка к работе:
Перед началом ремонтных работ необходимо отключить газ и электричество. Следует также дождаться остывания котла и воды в системе отопления.
2. Открытие котла:
Для доступа к трехходовому клапану нужно открыть котел при помощи ключа или отвертки. Внутри котла обычно находятся различные модули и элементы, в том числе трехходовой клапан.
3. Проверка работы клапана:
Продолжите осмотр элементов и проверьте состояние трехходового клапана. Проверьте, работает ли клапан свободно и плавно. Если он скрипит или заедает, то предстоит его ремонт или замена.
4. Ремонт или замена трехходового клапана:
Если клапан поврежден или не функционирует должным образом, то его следует ремонтировать или заменять. Для ремонта могут потребоваться различные инструменты и запасные детали, в зависимости от модели и состояния котла.
5. Сборка и закрытие котла:
После того, как ремонт или замена трехходового клапана будет проведен, необходимо собрать котел и закрыть его. Убедитесь, что все элементы и модули установлены правильно.
6. Проверка работоспособности:
По завершению ремонта рекомендуется проверить работоспособность котла. Убедитесь, что клапан функционирует без проблем, и нет утечек газа или воды.
В случае, если вы не уверены в своих навыках или не имеете достаточного опыта, лучше обратиться к профессионалам. Неправильно проведенный ремонт может привести к серьезным последствиям.
Как выбрать трехходовой клапан
Немаловажным моментом является выбор подходящего трехходового крана. Для того, чтобы сразу выбрать его правильно, не тратя время на последующий обмен, необходимо руководствоваться следующими советами:
1. Предварительно узнайте расход теплоносителя в вашей системе. Это можно взять из документации, прилагаемой к отопительному котлу. Далее можно выбирать клапан по пропускной способности.
2. Способ управления клапаном. Он может управляться вручную или автоматически. Если вам удобнее управлять работой клапана вручную, то выбирайте недорогой трехходовой кран ручного типа. Если предпочитаете автоматику, то определитесь с типом автоматического управления. Например, клапан будет реагировать на температуру теплоносителя или на температуру комнатного воздуха.
3. Диапазон изменяемых температур. Зная температуру теплоносителя, который будет циркулировать в отопительной системе, выбирайте устройство с соответствующими температурными характеристиками.
4. Материал корпуса. Такие краны чаще всего изготавливают из латуни, которая имеет хорошие антикоррозионные свойства. Именно такой материал рекомендован к покупке. Чугунные же краны выпускаются только больших диаметров, поэтому их применение весьма специфично.
5. Диаметр патрубков. Он должен соответствовать диаметру имеющихся в доме отопительных трубопроводов. Тогда не придется дополнительно покупать переходники.
Правильно выбрав и установив трехходовой кран с терморегулятором, вы обеспечите свой дом надежной системой отопления в зависимости от своих потребностей. Тем самым не только будет достигнут максимальный уровень комфорта в доме, но и будут экономиться энергоносители. Такой подход в современном мире является единственно верным во всех отношениях.
Трехходовой кран для воды. Трехходовой кран принцип работы
Устройство и принцип работы трехходового крана для отопления
Трехходовой кран (тройник) – это специальное устройство, регулирующие температуру потока воды.
Тройник применяется:
- в системах водоснабжения горячей водой;
- в контурах отопления;
- в системах водопровода.
Использование такого изделия позволяет контролировать поток горячей воды, распределять ее по разным участкам (например, дом, летняя кухня, гараж) и регулировать температурный режим каждого радиатора, расположенного в любой комнате.
Преимущества трехходового крана
К положительным качествам устройства принадлежат:
- Компактный размер.
- Высокий уровень функциональности.
- Простота в использовании и техобслуживании.
- Хорошая степень герметичности затвора.
- Длительный период использования.
- Низкий уровень гидравлического отпора.
- Отсутствие зон застоя.
- Легкий монтаж.
- Нет необходимости в ежедневном уходе.
- Удобное и легкое переключение.
Но, несмотря на все плюсы, существует несколько минусов в его работе.
Недостатки крана с тройным ходом
К минусам относят:
- Заклинивание вентиля из-за некорректной эксплуатации.
- Дешевые изделия очень быстро выходят из строя.
- Установка, как правило, происходит в отопительных системах с маленьким диаметром трубопровода.
Конструкция крана
Конструкция устройства по своей форме напоминает тройник с Т-образным направлением трубок.
Именно из-за этой особенности он называется «трехходовой кран» или как его еще именуют «тройник».
Изделие включает в себя несколько частей:
- Герметичный корпус, выполненный из металла (чугун, бронза, сталь углеродистая или латунь).
- Затвор с разными по форме проходными каналами.
Тройник обладает и дополнительными характеристиками:
- Тип вмонтированного в систему затвора (конусный, цилиндрический или шаровой).
- Принцип крепления (фланцевый, цапковый, муфтовый, вварной или штуцерно-торцовый).
- Механика (посадка) в затворе (натяжная либо сальниковая).
- Метод управления (ручной, привод или электроника).
- Форма клапана-заглушки (S, T, L).
- Укомплектованность дополнительными датчиками или устройствами.

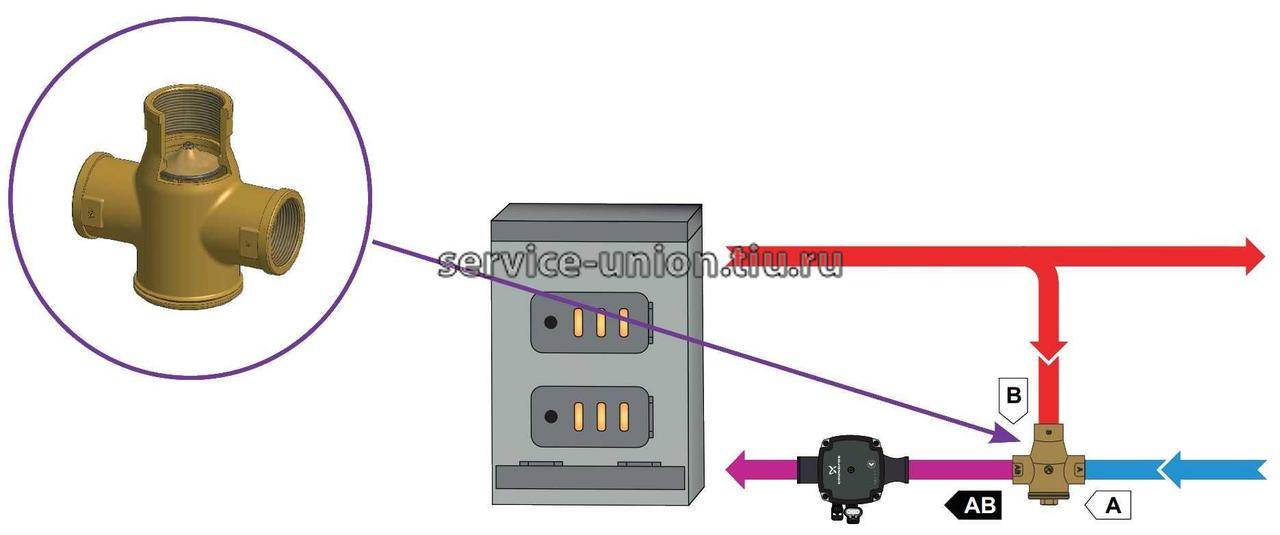

Схема включения трехходового клапана в систему отопления
Принцип действия
Чтобы изделие работало, к нему следует одновременно подсоединить холодный и горячий потоки воды.
Сама схема монтажа представлена в виде стрелочек, обозначающих направление потоков.
Поток с горячей водой выступает как теплоноситель (подача, которая идет от котла), а холодный – обратка.
Между патрубками крана установлен вентиль, который регулирует, чтобы вода подавалась в два отверстия из трех.
В соответствии с положением установки и ее подключения подразделяют две функции:
- смешивание потоков холодной и горячей воды;
- разделение с одной линии на два выхода.
В зависимости от положения вентиля возможны следующие ситуации:
- вентиль открыт наполовину – у выходящего потока средняя температура воды;
- вентиль открыт полностью – горячий поток идет напрямую из котла и вода имеет максимальную температуру;
- вентиль закрыт – в выходящий поток идет только холодная вода.
Важно! Тройник не перекрывает подведенные к нему потоки, а лишь перенаправляет воду с одного входа к одному из выходов. Одновременно можно перекрыть или один из выходов, или наполовину оба

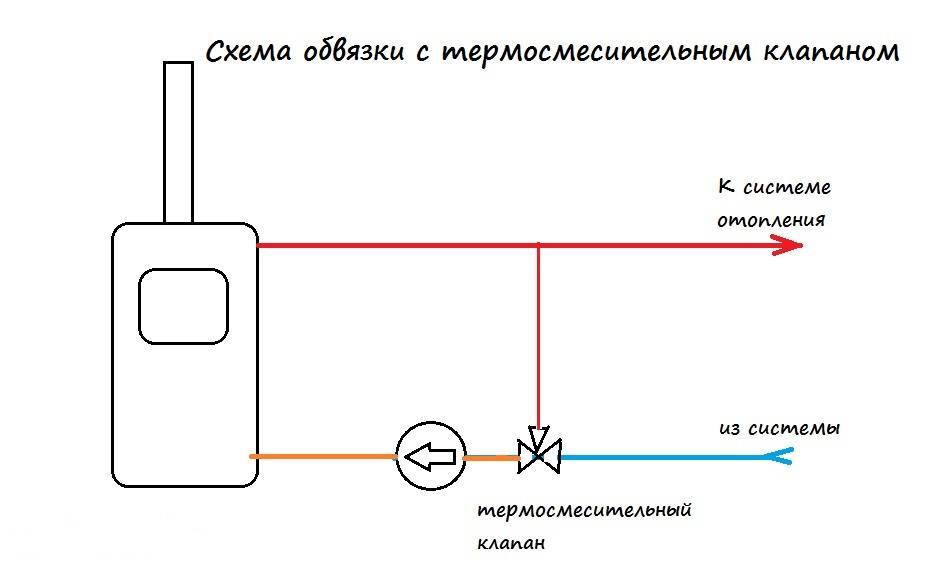

Схема отопления трехходового крана с котлом
Разновидности кранов
Классификация изделия по разным признакам:
- В зависимости от вентиля, различают:
- Регулирующий. Он оборудован электромеханическим устройством,открывающим нужные клапаны, и шток с ручной или автоматической регулировкой.
- Запорный. В его комплекции есть шаровое приспособление, которое переключает поток воды. Его устанавливают на системы с низким давлением.
- По материалу изделия:
- Латунь – наиболее востребованный материал, из-за длительного периода эксплуатации, небольших габаритов и низкого веса.
- Углеродистая сталь – прекрасная альтернатива латуни.
- Чугун – используется для труб большого диаметра (от 40 мм и больше). Для частных домов он не практичен.
- Бронза – материал с длительным периодом эксплуатации.
- Для системы отопления используют такие виды, как:
- С постоянным режимом гидравлики – регулируется в соответствии с качественными показателями. Он подходит потребителям с качественными теплоносителями определенного объема.
- С переменным режимом гидравлики – регулируется согласно с требуемым количеством воды.
Как правильно выбирать
Прежде чем приступать к непосредственной покупке клапана, следует выяснить массу моментов, касательно используемого котла и особенностей системы отопления, это позволит повысить эффективность работы системы, в ином случае – это может привезти к ухудшению штатных показателей.
Главным в данном вопросе является определение рабочих параметров теплоносителя(это легко выяснить с помощью имеющейся документации). Кроме того, необходимо учитывать расход на обогрев и саму схему обвязки.
Определить расход и температуру теплоносителя можно с помощью проектной документации. В случае, если таковая отсутствует, использовать можно рекомендации, которые указаны в паспорте самого котла, который и используется в системе.
Все эти параметры нужны для того, что бы правильно подобрать клапан (выбирать предстоит сугубо по пропускной способности).
Система управления привода выбирается по типу системы обогрева и обвязке самого котла. Самые простые модели и варианты подразумевают использование обычного термостатического клапана (хотя бывают исключения). А, как уже говорилось, для обеспечения качественной работы подогрева пола, следует использовать изделие с термостатической головкой.
Если планируется работа со сложной системой обвязки, то производители рекомендуют использовать клапан с внешним управляющим контроллером.
Как бы то ни было, любая современная система отопления должна использовать трехходовой клапан, являющийся важным узлом во всей системе и заменить его попросту нечем – альтернатива не была придумана.
Исключением можно назвать используемые ранее элеваторные системы, которые уже длительный срок не эксплуатируются и считаются устаревшими (в силу малой свой эффективности и удобства).
Обязательно следует учитывать, что существует не только смесительный клапан, но и разделительный. Рассмотренный выше первый вариант подразумевает возможность смешения двух потоков в один, а второй вариант –разделительного клапана, предлагает возможность разделить один поток на два, при этом регулируя подачу в каждый из выходов.
Оба эти виды клапанов могут быть использованы в системе. Однако смесительный необходим в любом случае, а разделительный редко применяются в простых системах отопления.
Правильным выбор клапана можно назвать в том случае, если пользователь выбирает покупку не только по пропускной способности, но и по температуре. Если первый критерий отбора является основным – не учитывая его, нельзя рассчитывать на функциональность системы в целом, то второй критерий подразумевает длительность работы клапана – если он не рассчитан на функционирование в системе, где температура выше, чем допустимая у самого клапана – деталь будет изнашиваться быстрее и потребует замены, либо вообще не будет функционировать.
Автономная система отопления представляет собой гораздо более сложный механизм, состоящий из большого количества взаимосвязанных узлов и агрегатов, которые выполняют соответствующие функции. Трехходовой клапан для котла в этом механизме играет роль смесителя, в котором происходит регулировка температуры теплоносителя.
Делается это для того, чтобы трубы равномерно прогревались и уровень отопления в каждой комнате был примерно одинаковым. Если не использовать деталь, то получится, что вода при прохождении через теплообменник будет нагреваться не одинаково, и в результате часть комнат получит меньше тепловой энергии, чем все остальные помещения.
Трехходовой клапан для газового котла: виды и применение
Существует несколько видов трехходовых клапанов для газовых котлов. Одни из самых распространенных — это моторизованные клапаны. Они оснащены электрическим мотором, который открывает и закрывает клапан в соответствии с командами от системы управления котла. Это позволяет точно контролировать поток газов и поддерживать заданную температуру в системе отопления.
Другой вид трехходовых клапанов — это клапаны с ручным управлением. Они обычно оснащены специальным краном, который позволяет пользователю изменять положение клапана вручную. Такие клапаны часто используются в случаях, когда требуется ремонт или проверить работу клапана газового котла.
Трехходовой клапан газового котла является ключевым элементом системы отопления. Он направляет поток газов в теплообменник, где они нагреваются, а затем распределяются по системе отопления. Благодаря трехходовому клапану, тепло передается от горячих газов к воде, что обеспечивает надежную работу котла и высокую эффективность системы отопления.
| Преимущества трехходового клапана в газовом котле: |
|---|
| 1. Регулирование потока газов. |
| 2. Безопасность работы котла. |
| 3. Предотвращение попадания газов в комнату. |
Таким образом, трехходовой клапан в газовом котле играет важную роль в обеспечении надежной и безопасной работы системы отопления. Регулирование потока газов и контроль за его распределением позволяют эффективно использовать тепло и поддерживать комфортную температуру в помещении.
