Проверка и снятие трехходового клапана в котлах отопления

Неисправности котлов navien ace. Во сколько обошёлся ремонт за всё время?

Так, по большому счёту, нет таких уж сильных нареканий в работе и продуктивности этого котла. Если приблизительно подсчитать, то за 8 лет на ремонт было потрачено около 4,500-5000руб. . А после установки уже купленного нового клапана, стоимость которого тоже включена в эту сумму (2000руб.), котёл с ним проработает ещё 1-2 года. То есть считаем затраты на 10 лет .

Такая сумма получается ещё из-за того, что у нас не было гарантии, так как мы его устанавливали сами. А гарантийное обслуживание возможно, только если установку проводят лицензированные представители завода-изготовителя, специалисты от «Navien».

Субъективное мнение, исходя из личного опыта.

В общем, нравится, как работает именно эта модель ‒ всё исправно, греет хорошо, мощности хватает. Горячая вода ‒ действительно очень горячая. Ну, единственное, и это понятно, когда включается подача горячей воды, то отопление приостанавливается ‒ так он устроен. Но всё равно, он быстро переключается и греет.

Ещё нравится, что корпус достаточно герметичен. По периметру съёмной крышки установлена резиновая лента, поэтому она плотно примыкает. И в случае утечки газа, он будет выходить наружу через вытяжную трубу, а не в помещение.

А также, при необходимости можно установить дополнительный насос. Но у нас и так проработал столько лет.

Устранение частых ошибок

Давайте посмотрим на частые ошибки котлов Navien и разберемся, как их устранять.

Ошибка «02» — остановка циркуляции теплоносителя

Часто забиваются фильтры котла или системы отопления, это приводит к появлению двух злосчастных чисел неисправности 02. Также, весьма вероятно, причиной появления данной ошибки заключается в забитом накипью основном теплообменнике. Данные неприятности происходят из-за высокой жёсткости воды, использовавшейся для работы устройства. Вездесущая накипь поражает важнейшие части прибора, останавливая работу. Чтобы возобновить работу котла, необходимо:

• Прочистить фильтры в самом котле и системе отопления.
• Достать теплообменник из корпуса.
• Приготовить кислотный раствор для уничтожения накипи на теплообменнике.
• Поместить теплообменник в емкость с раствором кислоты.
• Ожидать пока химия сделает дело.

После несложных манипуляций, при наличии необходимых ингредиентов и знаний можно самостоятельно избавиться от ошибки «02» газового котла Navien. Следите за датчиком циркуляции внутри котла, регулярно промывайте фильтры для исключения неприятных сюрпризов.

Ошибка «03» проблемы розжига

Говорит, либо о простом отсутствии газа, либо о поломке газового клапана. Разберем второй вариант. В котлах Navien установлены надежнейшие японские газовые клапаны, их сложно поломать идеально правильно используя котел. Но если напряжение сети выше 220 вольт на десять-двадцать вольт, катушки внутри котла почернеют, клапан может полностью сломаться. Чтобы починить данную поломку, придется покупать полностью новый клапан и производить замену сломанной детали. Требуется предельная внимательность с напряжением сети, Повышенные показатели могут навредить не одному котлу.

Ошибка «16» перегрев основного теплообменника

Возникает, когда внутренний термометр котла зафиксировал температуру 95 градусов. Данная ошибка котла Навьен может говорить о нескольких поломках системы котла. Опять-таки, засорение основного теплообменника накипью из-за жесткой воды централизованного водоснабжения, из-за этого аппарат нагревается до большой температуры. Либо это может быть проблемой с изоляцией основного теплообменника. Дело в том, что если активно использовать котел пять лет и не оказывать должного ухода, вероятно, что прокладки, которые должны не выпускать тепло теплообменника, начинают продувать. Теплый воздух дует прямо на термометр — возникает ошибка. Что бы устранить ошибку «16» нужно прочистить основной теплообменник в кислотном растворе и восстановить его изоляцию. Но лучше не допустить эту проблему, регулярно проводя техническое обслуживание котла, если это возможно, то использование более безопасной для техники воды.

Рекомендации по эксплуатации трехходового котла

Регулярная чистка и обслуживание

Для повышения эффективности работы трехходового котла и снижения риска возникновения аварий, рекомендуется регулярно проводить чистку и обслуживание. Это включает в себя очистку дымохода, проверку работоспособности клапанов и заслонок, проверку уровня воды в баке и т.д. Рекомендуется проводить обслуживание не реже одного раза в год.

Выбор правильного топлива

Для трехходовых котлов рекомендуется использовать определенный тип топлива – древесные и угольные топлива, брикеты, пеллеты

Важно выбирать только топливо, которое эффективно сжигается в котле и не вызывает повреждений его элементов. Не стоит использовать топливо, которое не соответствует рекомендациям производителя

Контроль за температурой

Рекомендуется контролировать температуру топлива и воды в котле, чтобы избежать его перегрева или переохлаждения

Важно следить за показаниями термометра и регулярно проводить настройку температуры в соответствии с потребностями в доме. Перегрев котла может привести к авариям, а недостаточная температура может снизить эффективность его работы

Соблюдение мер безопасности

При эксплуатации трехходового котла необходимо соблюдать меры безопасности для защиты от возможных аварий и последствий. Запрещается устанавливать котел в близости к легко воспламеняющимся материалам, таким как бумага, ткани, древесина. Рекомендуется установить датчики утечки газа и регулярно проверять их работоспособность.

Обучение персонала

Для гарантии безопасной эксплуатации трехходового котла необходимо обучать персонал, который будет заниматься его обслуживанием и контролем. Рекомендуется проводить подготовку к установке и запуску котла, показать, как правильно регулировать температуру и обслуживать котел. Это поможет избежать возможных аварий и снизить риски повреждений котла.

Виды

Отечественная промышленность выпускает трехходовые клапаны в виде 2 основных конструкций, которые могут использоваться как в бытовых, так и в заводских установках:

1. Смесительного принципа действия.

2. Разделительного принципа.


2 тип применяют в случае, чтобы теплоноситель переходил из одной трубы в другую, причем внутри него находится особое шаровое приспособление. Данные конструкции сложно поддаются плавному регулированию из-за того, что запорная система была разработана именно этим образом.

Смесительная система

Серьезно отличается от рассмотренного ранее устройства.
При учете, что в разделительной системе находится 1 шток совместно с 2 клапанами, то в смесительной конструкции размещен лишь 1 клапан со штоком. Данная система установлена в центральной части конструкции, к тому же в случае необходимости она может полностью перекрыть входящий водяной поток.

Разделительный прибор

Также характеризуется тем, что в нем клапаны находятся в отводящих патрубках.
Получается, что при открывании доступа воде с одной стороны, с другой ее поступление будет перекрыта. Стоит отметить, что по методу управления такие клапаны могут быть ручного либо электрического типа.

Перемещение крана в последнем случае происходит за счет специальной электромеханической конструкции. Во время ее использования осуществляется открытие лишь необходимых каналов, через которые начинает проходить жидкость или газ. Однако этот тип прибора обычно применяется в промышленности.

Клапаны с ручным управлением

Для бытовых нужд.
Трехходовой клапан, находящийся в котле, выполняет функцию распределения тепла по помещениям или же между отдельно стоящими капитальными строениями. Если используется система теплых полов водяного типа, то такой клапан будет отвечать и за его нормальную работу.

За счет использования трехходового клапана, вне зависимости от его типа конструкции удается добиться постоянного теплового потока, происходящего за счет регулярной циркуляции теплоносителя (при этом совершенно не важен его тип). Данный момент наиболее важен в зимний период, потому что температура в системе довольно сильно меняется.

Если говорить проще, то при установке подобного клапана вся отопительная система будет стабильно работать и никогда не размораживаться.

Принцип работы

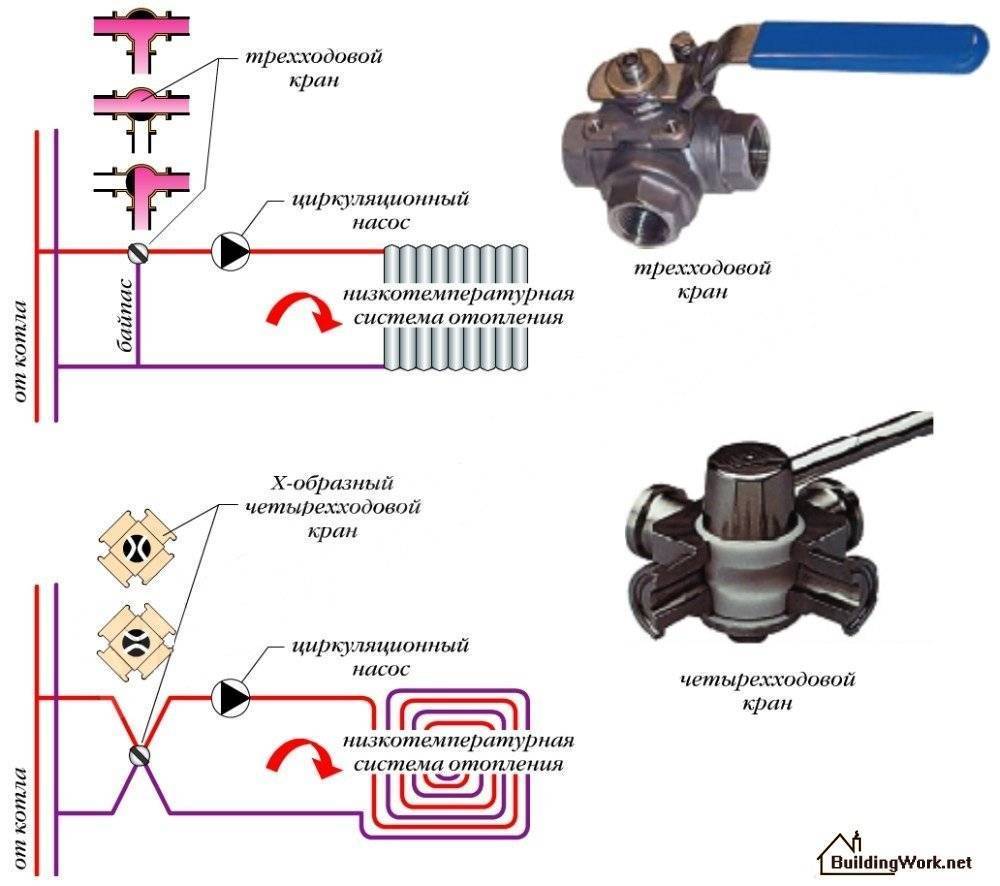

Трехходовой кран оборудован тремя патрубками для подключения линий. Между ними устанавливается вентиль регулирующий подачу воды в два из трех ответвлений. В зависимости от ориентации крана и его подключения он выполняет две функции:

• смешивание двух потоков теплоносителя на один выход;
• разделение с одной линии на две выходные.

Трехходовой кран, как и четырехходовой, не осуществляет перекрытие каналов, подведенных к нему, а только перенаправляет жидкость от входа к одному из выходов. Единовременно может быть закрыт только один из выходов, либо частично перекрыты оба.

В самом простом варианте радиаторы напрямую подключаются к котлу, последовательно или параллельно. Настраивать отдельно каждый радиатор по тепловой мощности нельзя, допустимо только регулировать температуру теплоносителя в котле.

Чтобы все-таки регулировать отдельно каждую батарею, можно вставить байпас параллельно радиатору и после него регулирующий кран игольчатого типа, с помощью которого контролировать количество теплоносителя, проходящего через него.

Байпас при этом нужен для сохранения общего сопротивления всей системы, чтобы не нарушать работу циркуляционного насоса. Однако такой подход весьма накладно реализовывать и сложно эксплуатировать.

Трехходовой клапан фактически совмещает точку подключения байпаса и регулирующей арматуры, делая подключение компактным и легким в управлении. Кроме этого за счет плавной регулировки легче добиться целевой температуры в ограниченном контуре, содержащем один или два радиатора в конкретном помещении.

Если ограничить часть тока теплоносителя от котла и дополнить его обраткой, водой, возвращающейся от радиатора к котлу, то снижается температура обогрева. Котел при этом продолжает работать в прежнем режиме, поддерживая установленный нагрев воды, скорость обращения воды в нем не снижается, зато уменьшается потребление топлива.

Если используется один циркуляционный насос на всю систему отопления, то он располагается со стороны котла по отношению к включению трехходового клапана. Устанавливают его на обратном входе котла, по которому поступает уже остывшая вода от радиаторов, выступая в роли разделителя потока.

По входу к нему подается горячий теплоноситель от котла, в зависимости от настройки клапана поток разделяется на две части. Часть воды идет к радиатору, а часть сразу же сбрасывается в обратный ход. Когда нужна максимальная тепловая мощность клапан переводят в крайнее положение, при котором соединены вход и выход, ведущий к радиаторам.

Если обогрев не нужен, то весь объем теплоносителя поступает по байпасу в обратку, котел работает только на поддержание температуры в отсутствие реальной теплоотдачи

Недостаток такого подключения – сложная балансировка отопления, чтобы в каждое ответвление и к каждому радиатору поступало одно и то же количество теплоносителя, кроме того при последовательном подключении к крайним радиаторам доходит уже остывшая вода.

Для теплого пола

В многоконтурных системах проще всего разрешить проблему с неравномерным распределением тепла – использование коллекторной группы с циркуляциями насосами на каждом отдельном контуре

Это особенно важно в домах с двумя и более этажами и большим числом радиаторов или при наличии теплого пола

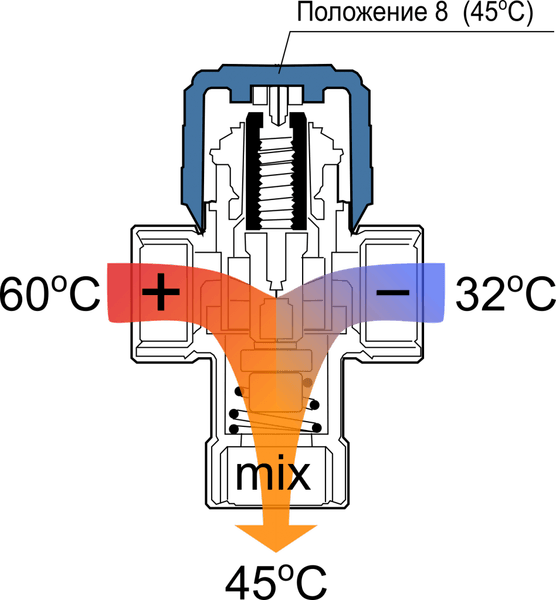

Трехходовой клапан при этом работает на смешивание двух потоков. По одному вводу подключается линия от котла, а по второму от трубы обратки. Смешиваясь, вода поступает на выход, подсоединенный к теплообменнику.

Такая схема подключения особенно актуальна при подключении теплого пола

Она дает возможность ограничить максимальную температуру воды в контуре, что особенно важно, учитывая максимально допустимое значение в 35ºС при температуре теплоносителя от котла в 60ºС и выше

Циркуляция воды в трубах теплого пола постоянно поддерживается, что необходимо для равномерного нагрева без перекосов. Фактически горячая вода от котла поступает лишь для подогрева остывающего теплоносителя в контуре теплого пола, а излишек сбрасывается обратно к котлу.

Таким образом, даже в высокотемпературном отоплении, где котел греет воду до 75-90ºС, есть возможность обустроить теплые полы с нагревом 28-31ºС.

Последовательность сборки всех деталей.

• Чтобы установить новый клапан без дополнительной разборки других частей котла, нужно открутить его нижнюю часть. Поместить этот сосок в посадочное место корпуса, а затем уже прикрепить остальную часть клапана. То есть в обратном порядке, как было при снятии старого. А иначе, в полном сборе, клапан наискосок не протиснется, и можно сломать какие-то детали.

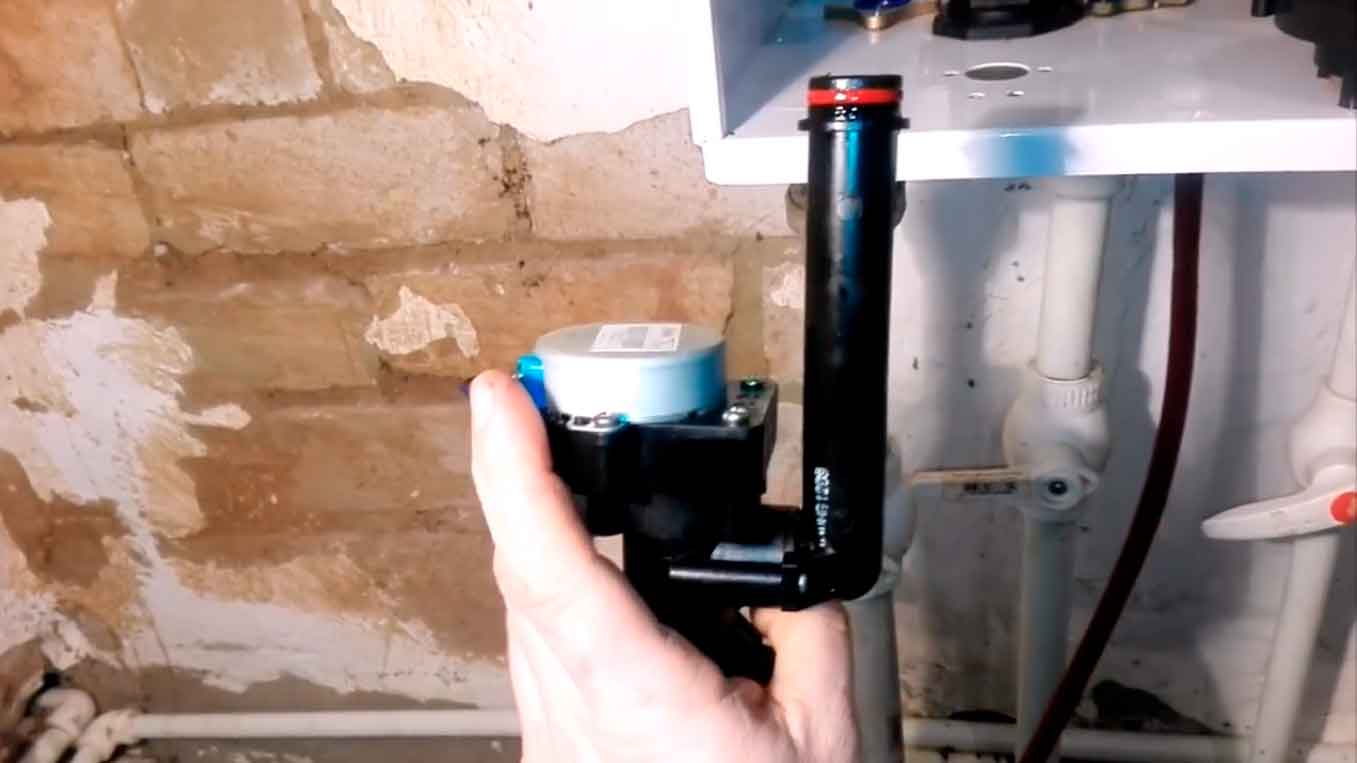

• Еще один момент. В комплекте нового клапана нет патрубка. Поэтому откручиваем его от старого и прикручиваем на новый.

патрубок на клапане

Теперь клапан соединяем с верхним патрубком, немного его приподняв, а затем стыкуем боковой выход, и усаживаем нижний. Фиксируем болтиками снизу корпуса котла. Аккуратно заводим провод и подключаем в разъем.

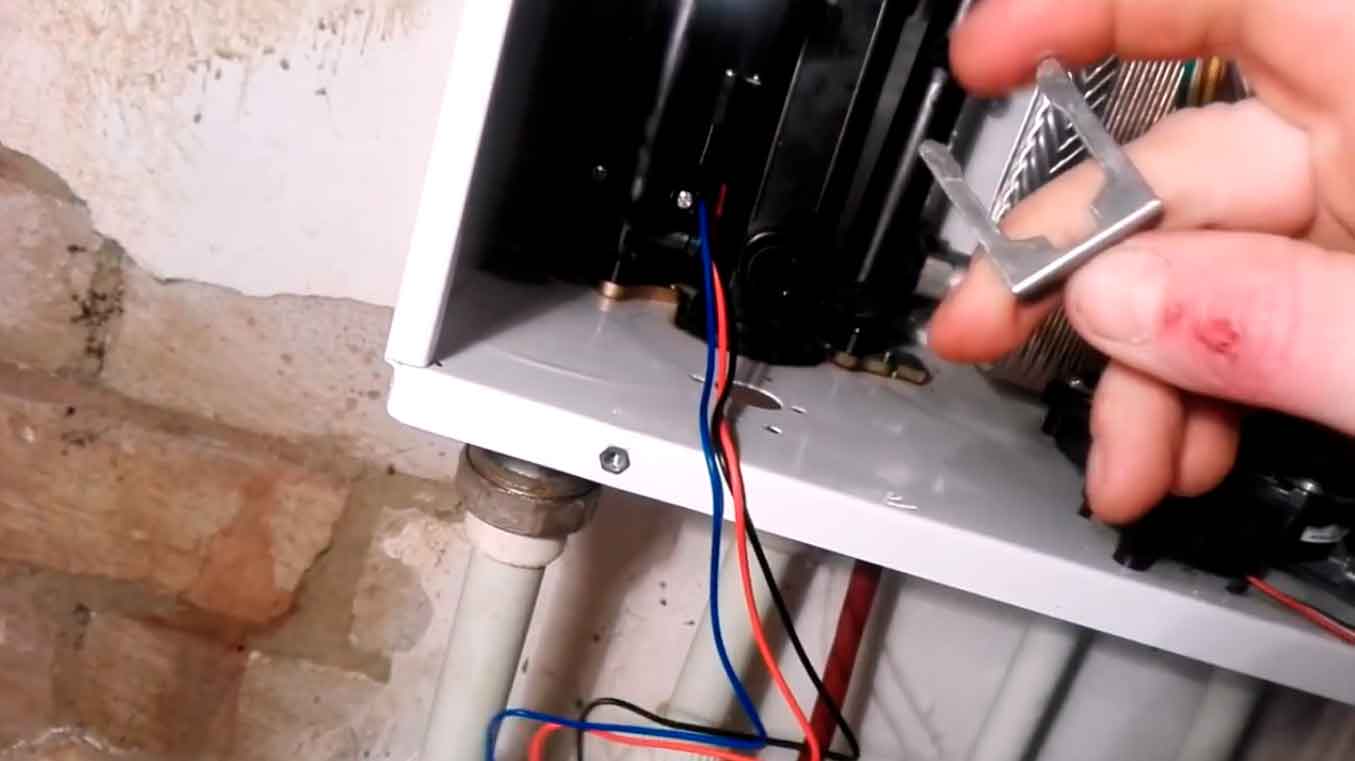

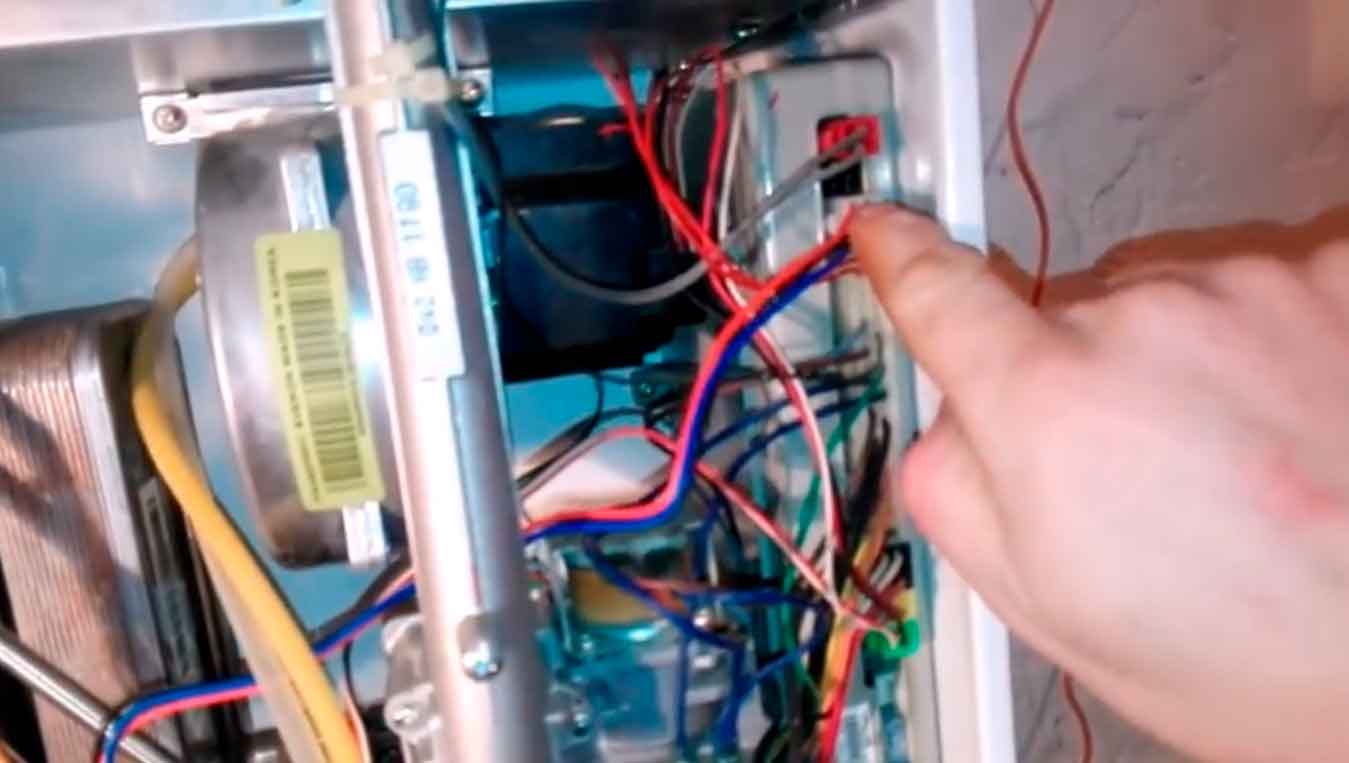

провод подключён

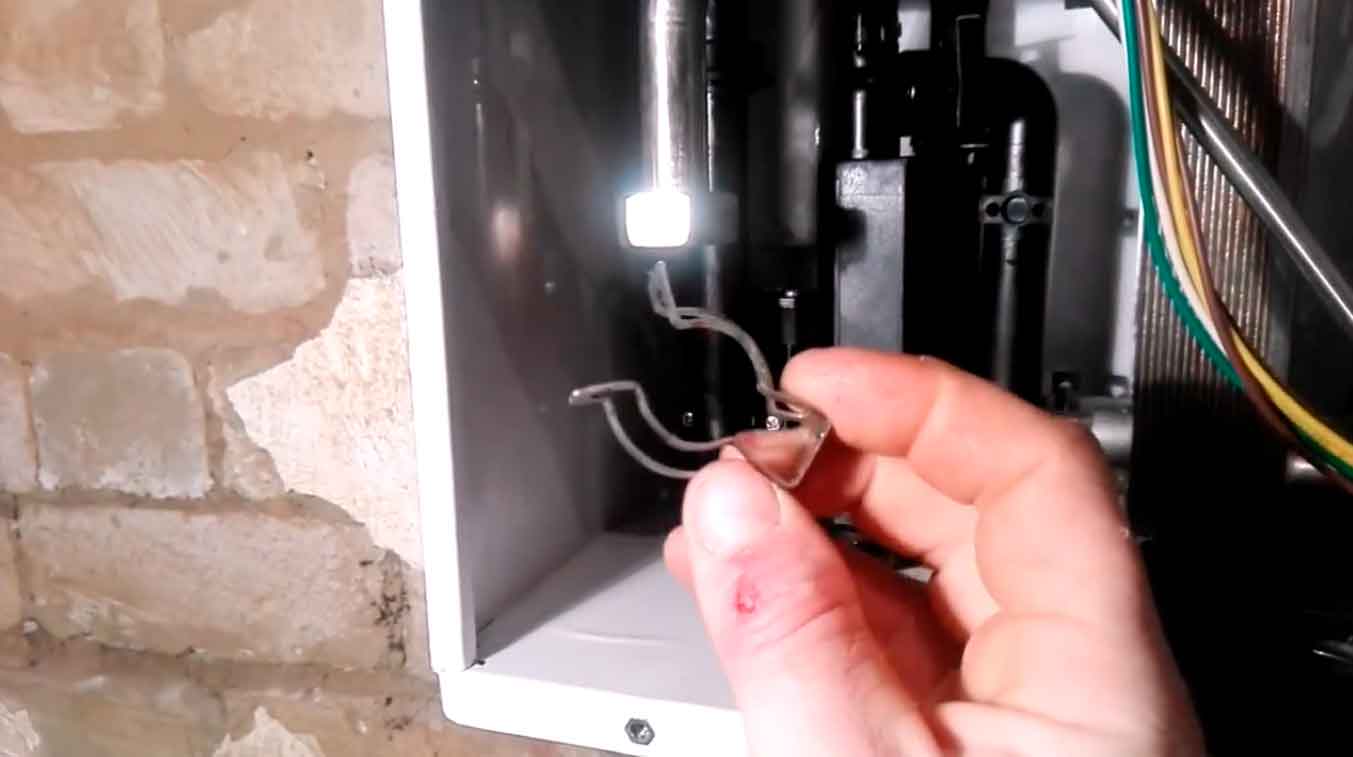

Устанавливаем на место хомуты для закрепления клапана. Верхний имеет две разные по диаметру части: одна больше, одна меньше

И здесь важно не перепутать: более широкая часть должна располагаться вверху. После щелчка хомут прокручиваем и проверяем, чтобы он сел равномерно

верхний хомут

Нижний хомут устанавливается проще. Нужно просто завести эту скобочку на боковой выход, и она фиксирует соединение.

нижний хомут

• При установке насоса не забываем поставить на место резиновые прокладки на оба выхода, иначе будет протечка.
• Затем затягиваем ключом гайку, фиксирующую один выход, и вставляем скобку, которая фиксирует патрубок на втором выходе. Если не получается нащупать и попасть этой скобкой в соответствующие пазы, то лучше насос снова снять и посмотреть, где находятся эти отверстия.

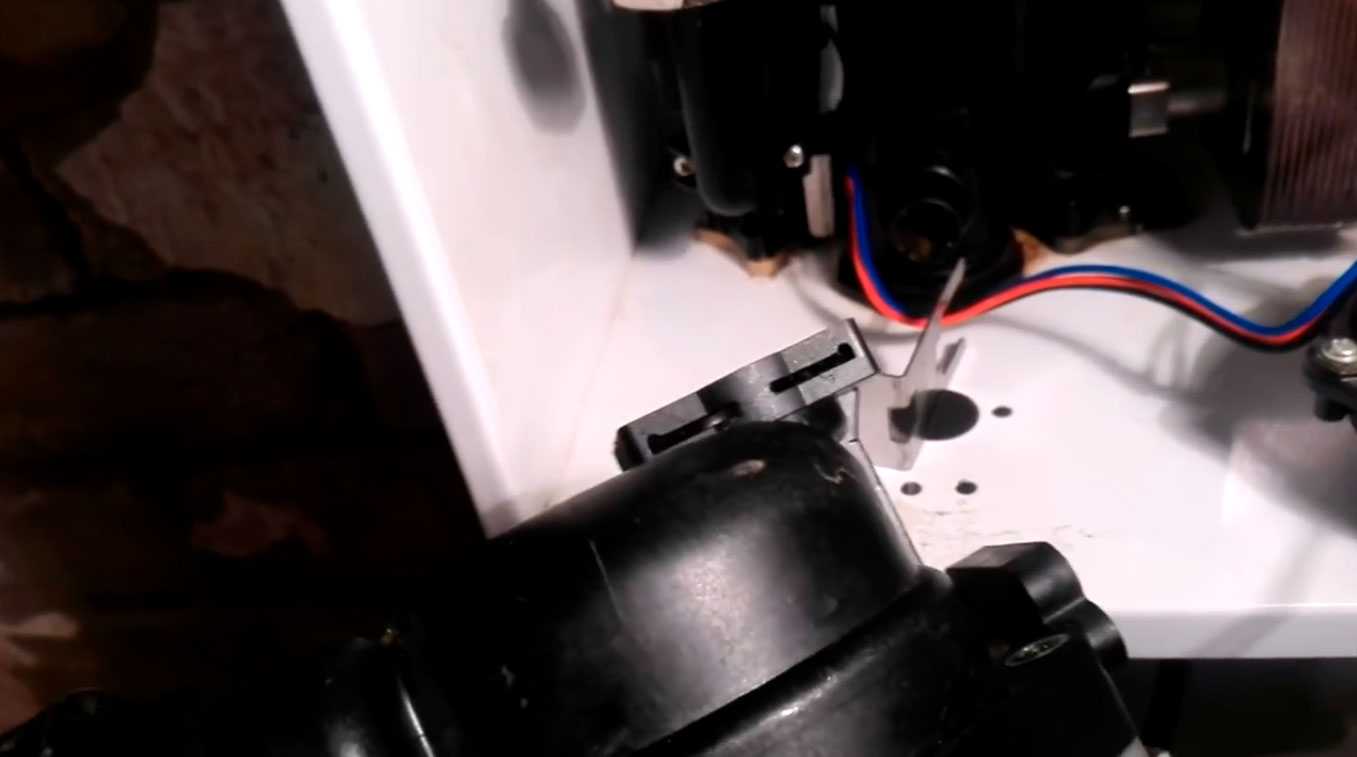

отверстия для скобы в насосе

• Вставляем провод от насоса в оставшийся разъем, подключаем трубу на выход воды снизу котла и все должно работать.
• Нужно еще вставить заглушку снизу котла и закрутить ее до упора. А также вернуть на место фильтр. Вставляется он просто и фиксируется соответствующей скобкой.
• Остается только запитать котел, пустить воду, и долить ее с помощью шпенёчка для подачи воды . Следим за нарастанием давления и проверяем, нет ли протечек. Пускаем подачу газа, и включаем котел, выставив необходимую температуру воды. Вы можете услышать характерный шум, это воздух стравливается. Закрываем крышку, фиксируем ее двумя болтиками снизу и двумя защелками сверху.

Вот и все ‒ все работает исправно и без протечек.

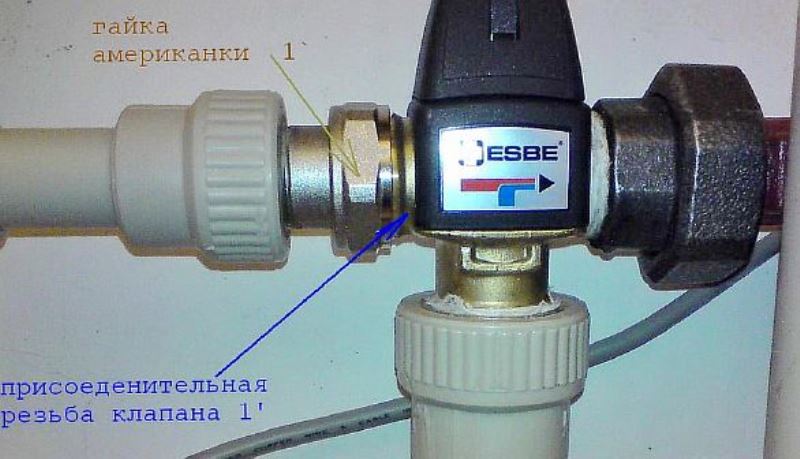

Монтаж и подсоединение трехходового клапана к теплому полу

Подключать трёхходовой клапан на тёплый пол несложно, это под силу сделать своими руками. Главное выполнять действия согласно приложенной инструкции.

Все входы и выходы обозначены буквами:

• A — вход для нагретого теплоносителя;
• С — входное отверстие для охлаждённой воды;
• AB — выходное отверстие.

Прежде чем подключать прибор, следует учитывать, что возможно потребуется его демонтаж, поэтому необходимо иметь беспрепятственный подход к узлу.

Материалы и инструменты

Перед установкой клапана требуется запастись необходимым инструментом. Потребуются гаечные ключи (2 шт), пассатижи, гайки-американки с прокладками накидного типа, лента ФУМ.

Ход работ

Первым делом трёхходовой вентиль надо проверить на работоспособность.

Для этого на регуляторе выставляется минимальный показатель, затем пускается через клапан горячая вода. Если устройство функционирует правильно, то заслонка должно сразу закрыться.

Монтаж крана необходимо производить совместно с установкой коллекторной группы и до заливки стяжки.

При применении любой схемы, установка клапана осуществляется с использованием накидных гаек- американок.

Работа выглядит так:

1. Очищаются фитинги, расположенные с торцов труб от загрязнений и заусенец.
2. Та же процедура проделывается с патрубками клапана.
3. Производится проверка на наличие прокладок в гайке.
4. Затем накручиваются гайки на патрубки и затягиваются — но не сильно. В этой процедуре участвуют два ключа — один для закручивания гайки, второй для придерживания вентиля.
5. Перед клапаном устанавливается механический фильтр.

Следует отслеживать правильность подсоединения выходов вентиля: к А — горячая вода, к B байпас идущей от обратки, к AB коллектор с отводами для пола.

Для обеспечения герметичности стыков рекомендовано накручивать сантехническую ленту или ленту ФУМ.

Проверка системы

Помимо правильной установки смесительного крана, требуется его проверка в работе. Тестирование системы проводится при нагретом теплоносителе до 25 градусов. Время проведения опрессовки составляет сутки.

После проверки, можно переходить к заливке стяжки.

Можно ли отключить

При монтаже датчика и пользовании газовым оборудованием зачастую можно наблюдать периодические отключения в работе. В таком случае может возникнуть желание отключить прибор тяги полностью. Однако не стоит спешить.

Датчик тяги для газового котла АОГВ и АКГВ

На это есть несколько причин:

1. Во-первых, отключение датчика может говорить о плохих тяговых характеристиках. Слабая интенсивность движения газов дыма приводит к опрокидыванию тяги в котельном оборудовании. Вредные пары в большом количестве при этом будут поступать в дом.
2. Во-вторых, проблема может заключаться в обратной тяге. Образуется воздушная пробка. Отходящие газы дыма движутся до определённой отметки в дымоходе, а затем опускаются назад. Это происходит из-за слабого прогрева трубы, плохой теплоизоляции.

Функциональные основы и базовые разновидности коллекторов

Схема работы коллектора для теплого пола достаточно проста. Теплоноситель от котла отопления поступает в подающий распределитель. Его рекомендуют размещать сверху (над возвратной гребенкой), однако, в зависимости от местных монтажных особенностей, а также разновидности подключаемого смесительного узла, он может устанавливаться и внизу. Корпус коллектора имеет от двух и более ответвлений, оборудованных соответствующей запорно-регулирующей арматурой. По каждой из веток теплоноситель перенаправляется в определенные трубопроводы ТП. Выходной конец трубной петли замыкается на возвратной гребенке, направляющей собранный общий поток к котлу отопления.

Очевидно, что в самом простом случае коллектор для водяного теплого пола представляет собой кусок трубы с неким количеством резьбовых отводов. Однако, в зависимости от того какую конечную комплектацию он получит, сложность его сборки, настройки и стоимость могут изменяться в разы. Рассмотрим для начала наиболее популярные базовые модели распределителей для водяного ТП.

С фитингами для подключения контуров

Одной из самых бюджетных, но полностью готовой к использованию является гребенка с входной/выходной резьбами и фитингами для подсоединения металлопластиковых или труб из цельносшитого полиэтилена. Одна из таких моделей изображена на фото ниже.

Рисунок 2.

С интегрированными кранами

В минимальной комплектации можно также встретить коллектор на теплый пол оборудованный двухходовыми шаровыми кранами (Рис. 3). Такие устройства не предусматривают поконтурную регулировку – они рассчитаны только включить или выключить отдельные отопительные ветки.  Учитывая, что система теплый пол приобретается и устанавливается для повышения комфорта проживающих, который обеспечивается точной подстройкой системы, целесообразность использования таких гребёнок имеет сугубо выборочный характер. На фото представлен подобный коллектор на три контура с интегрированными двухходовыми шаровыми кранами.

Приобретая указанные бюджетные варианты распределителей, следует учитывать, что их использование требует фундаментальных знаний, а также большого опыта в монтаже систем отопления. Кроме того, закупочная экономия является довольно условной, так как всё дополнительное оборудование придется докупать отдельно. Практически упрощенные коллектора для теплого водяного пола без доработки подходят только для вспомогательных систем на одну-две петли небольшой протяженности. Годятся они и для нескольких контуров, но имеющих идентичные тепловые и гидравлические характеристики. Ведь конструкции таких гребенок не предоставляет технической возможности установки контрольно-регулирующего оборудования непосредственно на каждую ветку.

Рисунок 3.

С регулировочными вентилями

Следующий уровень, как по стоимости, так и по функциональности – это распределительный коллектор для тёплого пола с регулировочными вентилями. Такие устройства, эксплуатируясь в ручном режиме, уже могут обеспечить настройку интенсивности подачи теплоносителя по отдельным отопительным контурам. Для них в большинстве случаев существует техническая возможность установки на них вместо ручных вентилей исполнительные устройства с сервоприводами. Приводы могут подключаться либо непосредственно к электронным термодатчикам, установленным в помещениях, либо к центральному программируемому устройству контроля. На рисунке 4 показан пример гребенки с регулировочными вентилями.

Рисунок 4.

 Сборка из подающего и обратного коллекторов

К эконом варианту коллектора для теплого водяного пола относятся также и спаренные сборки из подающего и обратного распределителей (Рис. 5). В них уже могут быть предусмотрены дополнительные монтажные отверстия или установлены краны Маевского, группы безопасности, быстроразъемные резьбовые «американки» для удобства подключения к первичным контурам отопления или смесительному узлу.

Рисунок 5.

Лучшие известные производители и модели: характеристики и цены

Теперь я хочу рассказать о самых популярных и надежных трехходовых клапанах, чтобы было проще выбрать подходящую модель.

TIM

Производитель из Китая. Предлагает достаточно качественную продукцию для отопления и водоснабжения по относительно невысокой цене.

Фото	Шаблон	Характеристики	Особенности	Стоимость, руб.
	(ZEISSLER) BL3110C04	Материал: латунь Диапазон температур: 35-60 Рабочее давление: 2-5 бар Диаметр: 1 дюйм	Смесительный, для отопления и горячего водоснабжения	2 300–3 000
	BL8803	Материал: латунь Диапазон температур: 38-60 Рабочее давление: 3-10 бар Диаметр: ¾ дюйма	Смешивание, внешнее подключение через американский	2 800–3 500
	BL8804A	Материал: латунь Диапазон температур: 38-60 Рабочее давление: 3-10 бар Диаметр: 1 дюйм	Смешивание, с электроприводом	2 000–2600

Esbe

Эта шведская компания занимается производством различных моделей клапанов и контроллеров. Считаю, что продукция этой компании высшего качества. Хотя дорого.

Фото	Шаблон	Характеристики	Особенности	Стоимость, руб.
	VTA321	Материал: латунь Диапазон температур: 35-60 Рабочее давление: 2-10 бар Диаметр: дюйма	Смесительный, для отопления и горячего водоснабжения	6 000–6500
	VTA372	Материал: латунь Диапазон температур: 20-55 Рабочее давление: 3-10 бар Диаметр: 1 дюйм	Смешивание, высокая производительность	7 000–8 000
	VTC511	Материал: чугун Диапазон температур: 60-75 Рабочее давление: 3-10 бар Диаметр: 1 дюйм	Для твердотопливных котлов	8 000–9 000

STOUT

Совместное производство России, Италии, Испании и Германии. Продукция отлично адаптирована к российским условиям.

Фото	Шаблон	Характеристики	Особенности	Стоимость, руб.
	СВМ-0120-164325	Материал: латунь Диапазон температур: 20-43 Рабочее давление: 3-10 бар Диаметр: 1 дюйм	Смесительный, для отопления и горячего водоснабжения	4,500–5,000
	SVM-0125-186520	Материал: латунь Диапазон температур: 30-65 Рабочее давление: 3-10 бар Диаметр: ¾ дюйма	Смешивание при нагревании	4 000–4 300
	SVM-0120-256025	Материал: латунь Диапазон температур: 35-60 Рабочее давление: 3-10 бар Диаметр: 1 дюйм	Смешивание, высокая производительность	5 200-5 800

WATTS

Один из крупнейших производителей отопительного оборудования в Европе. Широкий ассортимент продукции.

Фото	Шаблон	Характеристики	Особенности	Стоимость, руб.
	Acquamix 61C	Материал: латунь Диапазон температур: 32-50 Рабочее давление: 3-10 бар Диаметр: дюйма	Смешивание, для горячего водоснабжения	5 200-5 700
	Acquamix 63C	Материал: латунь Диапазон температур: 25-50 Рабочее давление: 1-10 бар Диаметр: ¾ дюйма	Смешивание, для полов с подогревом	5 500-6 000
	Классический ватт V3GB	Материал: латунь Диапазон температур: 20-50 Рабочее давление: 3-10 бар Диаметр: 1 дюйм	Смешивание, с электроприводом	12 500–14 000

Устранение частых ошибок

Давайте посмотрим на частые ошибки котлов Navien и разберемся, как их устранять.

Ошибка «02» — остановка циркуляции теплоносителя

Часто забиваются фильтры котла или системы отопления, это приводит к появлению двух злосчастных чисел неисправности 02. Также, весьма вероятно, причиной появления данной ошибки заключается в забитом накипью основном теплообменнике. Данные неприятности происходят из-за высокой жёсткости воды, использовавшейся для работы устройства. Вездесущая накипь поражает важнейшие части прибора, останавливая работу. Чтобы возобновить работу котла, необходимо:

• Прочистить фильтры в самом котле и системе отопления.
• Достать теплообменник из корпуса.
• Приготовить кислотный раствор для уничтожения накипи на теплообменнике.
• Поместить теплообменник в емкость с раствором кислоты.
• Ожидать пока химия сделает дело.

После несложных манипуляций, при наличии необходимых ингредиентов и знаний можно самостоятельно избавиться от ошибки «02» газового котла Navien. Следите за датчиком циркуляции внутри котла, регулярно промывайте фильтры для исключения неприятных сюрпризов.

Ошибка «03» проблемы розжига

Говорит, либо о простом отсутствии газа, либо о поломке газового клапана. Разберем второй вариант. В котлах Navien установлены надежнейшие японские газовые клапаны, их сложно поломать идеально правильно используя котел. Но если напряжение сети выше 220 вольт на десять-двадцать вольт, катушки внутри котла почернеют, клапан может полностью сломаться. Чтобы починить данную поломку, придется покупать полностью новый клапан и производить замену сломанной детали. Требуется предельная внимательность с напряжением сети, Повышенные показатели могут навредить не одному котлу.

Ошибка «16» перегрев основного теплообменника

Возникает, когда внутренний термометр котла зафиксировал температуру 95 градусов. Данная ошибка котла Навьен может говорить о нескольких поломках системы котла. Опять-таки, засорение основного теплообменника накипью из-за жесткой воды централизованного водоснабжения, из-за этого аппарат нагревается до большой температуры. Либо это может быть проблемой с изоляцией основного теплообменника. Дело в том, что если активно использовать котел пять лет и не оказывать должного ухода, вероятно, что прокладки, которые должны не выпускать тепло теплообменника, начинают продувать. Теплый воздух дует прямо на термометр — возникает ошибка. Что бы устранить ошибку «16» нужно прочистить основной теплообменник в кислотном растворе и восстановить его изоляцию. Но лучше не допустить эту проблему, регулярно проводя техническое обслуживание котла, если это возможно, то использование более безопасной для техники воды.

Как выбрать трехходовой клапан для системы отопления частного дома

Теперь вы знаете, для каких случаев используются определенные типы клапанов. Но это не единственный критерий выбора, потому что клапаны имеют разные методы регулирования температуры и разную пропускную способность. И материал изготовления может быть разным. Давайте рассмотрим это подробнее.

Способ регулирования температуры

Преимущества	Недостатки
Низкая цена по сравнению с другими типами клапанов	Вы должны самостоятельно реагировать на все изменения условий окружающей среды
Работает без подключения электричества	Отопительный контур нагревается неравномерно

Преимущества	Недостатки
Автоматический контроль температуры	Высокая цена по сравнению с ручными клапанами
Равномерное нагревание отопительного контура
Механические модели работают без электричества

Преимущества	Недостатки
Не требует участия человека в контроле температуры	Высокая цена
Максимальная точность всех 3-ходовых клапанов	Зависимость от электричества
Высочайшее качество и равномерный нагрев	Повышенное энергопотребление по сравнению с электронными термостатическими клапанами

Материал изготовления

Срок службы изделия зависит от материала, из которого изготовлен корпус. Сразу хочу сказать, что иногда встречаются силуминовые клапаны

Хотя они намного дешевле, не рекомендую обращать на них внимание. И есть много других надежных материалов:

1. Клапаны из черной углеродистой стали долговечны и относительно недороги. К сожалению, они подвержены коррозии, поэтому обычно покрываются никелем или хромом. Также часто используется нержавеющая сталь, но такие изделия стоят дороже.
2. Чугун прочный, долговечный и не вызывает коррозии. Но обычно это клапаны старого образца, так как сейчас используются более современные материалы.
3. Наибольшей популярностью пользуются изделия из латуни и бронзы. Это прочные, прочные и нержавеющие материалы. В промышленных условиях, где температура превышает 200 градусов, их использовать нельзя, но они идеальны для бытовых нужд. Советую выбирать именно эти трехходовые клапаны, если материал не указан в технических характеристиках, его всегда можно определить по характерному цвету и фактуре.

Отдельно хочу сказать о керамике. Практически не используется в качестве материала для тела. Но часто из него делают внутренние детали. Это связано с тем, что керамика не подвергается воздействию химикатов. Он также устойчив.

Диапазон температур и рабочее давление

При выборе трехходового клапана также необходимо учитывать диапазон регулировки температуры. Например, термомиксер для теплого пола обычно выставляют на 30-40 ° С. Хотя этот диапазон наиболее удобен для получения горячей воды. Максимальное давление, которое выдерживает клапан, тоже разное. Некоторые модели выдерживают давление до 16 бар. Хотя обычно в домашних условиях требуется не более 6 бар. В целом значения рабочего давления для этих устройств регламентируются ГОСТ 26349-84.

Другое

Конечно, не стоит забывать, что у трехходовых клапанов разный диаметр соединительных патрубков. Самые распространенные размеры домов — 1 и ¾ дюйма. Резьба может быть внутренней или внешней.

Количество литров, которые проходят через клапан за час, зависит от показателей расхода. Его следует подбирать так, чтобы у клапана был коэффициент чуть выше расчетного. Например, если в системе протекает 2 м³ в час, то необходимо выбрать клапан с производительностью 2,5 м³ в час.

Но расход меняется в зависимости от того, полностью или приоткрыт клапан. Соотношение этих показателей называется динамическим диапазоном регулировки. Чем выше коэффициент, тем лучше сохраняется производительность. Лучшим соотношением считается 100: 1, но бывает довольно редко. Самые распространенные показатели — 50: 1 или 30: 1, клапаны с такими показателями можно брать спокойно.
