Трехфазный счетчик: прямого и полукосвенного подсоединения, устройство и назначение

Подготовительные работы

Вообще, подключение электросчетчика, схема которого известна, особого труда не составит.

С контактами разобрались. Видео: подключение однофазного однотарифного счётчика электрической энергии Подключаем трехфазный электросчетчик Существует два типа подключения трехфазного счетчика, прямое и косвенное, через разделительные трансформаторы тока.

Бокс состоит из двух основных частей: наружная — защитная крышка с дверкой внутренняя, — в комплектацию которой входят, одна или несколько дин реек, их количество зависит от того, на сколько установочных позиций рассчитан бокс. Потребляемая при этом мощность распределяется между тремя фазными жилами, вследствие чего ток в каждой из них снижается примерно до 2,5 Ампер. Однако в реальной жизни вводной автомат может быть установлен за счетчиком по ходу электроэнергии.

Необходимо соблюдать фазировку подключения обмотки, иначе показания счетчика будут не верны. И многим кажется, что подобная работа под силу только лишь профессиональному электромонтеру. Дополнительная установка ИКК осуществляется путём его параллельного подключения к уже имеющейся клеммной колодке.

Установка счетчика электроэнергии для гаража аналогична. Контакты автоматических выключателей Начнем, с вводного автомата. Все однофазные счетчики, как электронные так и индукционные имеют всего четыре вывода для подключения: Контакт 1 — для подключения фазного питающего провода; Контакт 2 — для подключения фазного, отходящего к электроприемникам, провода; Контакт 3 — для подключения нулевого питающего провода; Контакт 4 — для подключения нулевого, отходящего к электроприемникам, провода.

Они могут быть как металлическими, так и пластиковыми. Если индукционному счетчику придать горизонтальное положение, то он останавливается. От этих зажимов проводники подключаются к противопожарному УЗО, после которого электроэнергия распределяется по однополюсным автоматическим выключателям, а нулевой рабочий проводник заводится на общую нулевую шину. Как правило, в большинстве случаев, таким устройством является двухполюсный автоматический выключатель.

Установка электросчетчика и модульного оборудования

От вводного автомата обычно это двухполюсное устройство , один фазный провод подсоединен на 1-й контакт электросчетчика, а вторую клемму перемычка соединяет с распределительным автоматом как подключить автомат, равно и как подключить счетчик, видно из прилагаемых схем. Чтобы избежать путаницы при возникновении каких-либо неисправностей обязательно сделайте отметки с номером квартиры на ваших автоматических выключателях и счетчике. От клемм вторичной обмотки трансформатора тока, фазы А, провода сечением 1. Следует учитывать также внешние условия — температуру, влажность и другие. Переход на современную и универсальную трехфазную схему питания предпочтителен и с точки зрения поддержания требуемого температурного баланса, обеспечивающего безопасные условия эксплуатации всей системы электроснабжения.

Протяжка контактов Наверняка, если человек производил монтаж электропроводки в квартире самостоятельно, он уже знает, что контакты соединений должны быть достаточно плотными для предотвращения нагрева и выхода из строя проводов. Счётчики трансформаторного включения в основном применяются в узлах учёта промышленных предприятий. Чаще всего он устанавливается в коридоре или у входной двери. Так должно быть по ПУЭ, но если вводной автомат нельзя опломбировать, сетевая организация не разрешит такую схему подключения счетчика. Теперь, нужно распределить приходящую со счетчика фазу, между всеми отходящими по направлениям однополюсными автоматами.
Монтаж щитка ввода СИП и счетчика своими руками

Способы подключения

Существует три типа подключения трехфазного счетчика:

прямое подключение;
полукосвенное подключение;
косвенное подключение.

Прямое

Заключить договор и подключить три фазы несложно, главное — правильно подключить счетчик.

По законам физики — чем больше мощность на нагрузке в схеме, тем больший ток протекает по проводам.

Чтобы измерить силу тока, а любой счетчик электрической энергии измеряет именно силу тока в цепи, его нужно включить в схему последовательно.

Открыв любой щит учета, вы увидите, что входящие в дом или квартиру провода (они самые толстые) сразу входят в счетчик и только потом на автомат выключения. Такой способ подключения называется «схема прямого подключения».

Этот способ годится только для маломощных потребителей — не более 60 кВт, сила тока при этом будет около 100 ампер.

Как же быть предпринимателям на производстве или в торговле? К примеру, развлекательный центр с рестораном, боулингом и ночным клубом использует три фазы и его суммарная мощность по энергопотреблению достигает 150 – 200 кВт.

Никакой счетчик не выдержит силу тока в несколько сотен ампер — сгорит сразу же. Чтобы выйти из этого неловкого положения гениальные инженеры придумали специальные устройства для безопасного измерения силы тока. Счетчик подключают через трансформаторы тока.

Принцип действия этих трансформаторов заключается в измерении магнитного поля вокруг проводника. По такому же принципу работают всевозможные искатели скрытой проводки и бесконтактные измерители тока. У этих трансформаторов есть важный параметр — коэффициент трансформации.

Вокруг главного сердечника располагается обмотка с тонкими проводами (вторичная обмотка) и электромагнитное поле возбуждает в ней электрический ток. Силу тока со вторичной обмотки как раз и измеряет счетчик. Только нужно умножать показания счетчика на коэффициент трансформации, если используется обычный счетчик.

Современные трехфазные счетчики имеют модели специально для подключения с трансформаторами тока. Их показания уже скорректированы и их можно использовать «как есть».

Возможно, Вас заинтересует статья о том, как подключить однофазный счетчик электроэнергии.

Статью о том, как проверить счетчик электроэнергии в домашних условиях, читайте здесь.

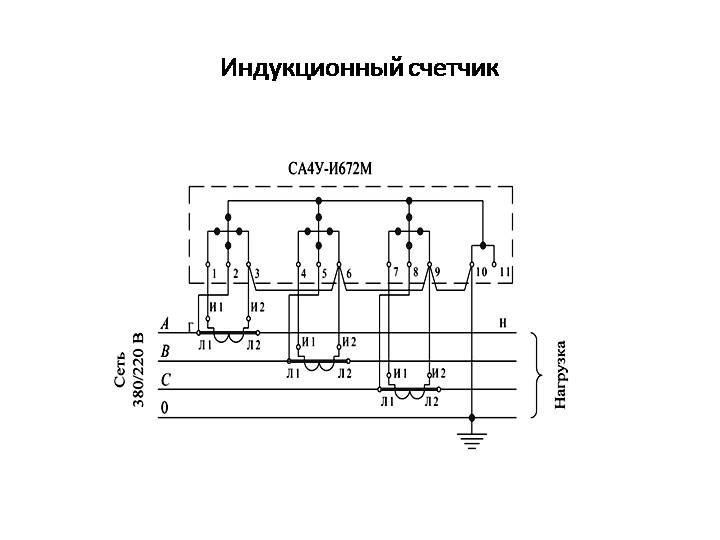

Схемы подключения трансформаторов

От того, какая схема подключения трехфазного счетчика через трансформаторы тока используется в данном случае, зависит надёжность работы всей измерительной системы в целом. При выборе той или иной из них необходимо учитывать следующие требования:

Запрещено включать счетчик через трансформаторы тока, если он предназначен для прямого подсоединения в измерительную сеть;
При косвенном включении необходимо исследовать электрическую схему и определиться с подходящей для неё моделью трансформатора (по мощности и току);

Важно! Перед тем, как выбрать трансформатор для каждой конкретной ситуации, прежде всего, следует обратить внимание на его коэффициент преобразования, имеющий отличные значения для разных моделей. Прежде чем выбрать трансформатор тока для определённой измерительной схемы нужно внимательно изучить порядок расположения контактов, к которым подключается трехфазный счетчик

Прежде чем выбрать трансформатор тока для определённой измерительной схемы нужно внимательно изучить порядок расположения контактов, к которым подключается трехфазный счетчик

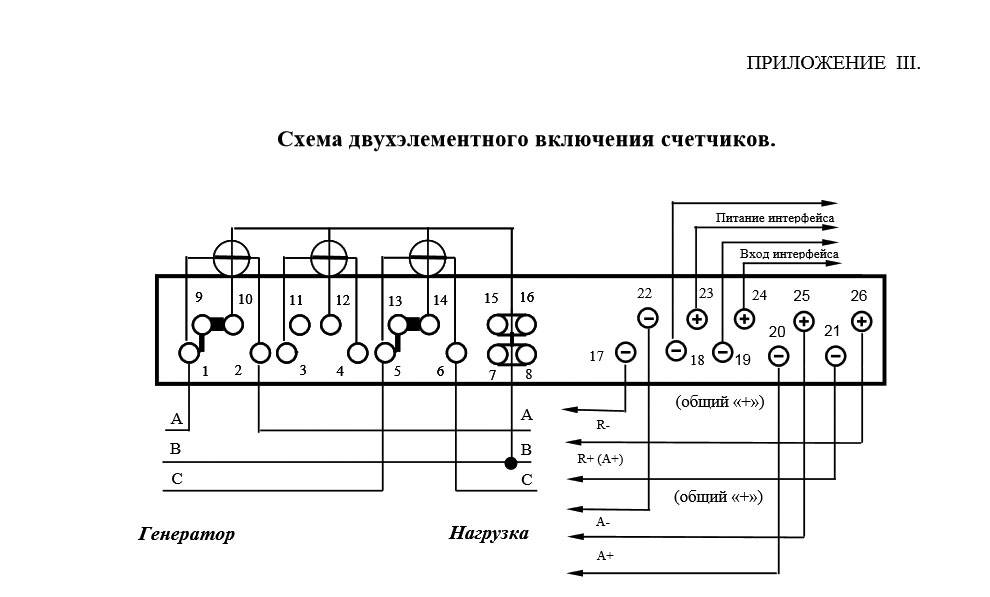

Далее будет рассмотрена конкретная схема подключения счетчика в трёхфазную цепь (смотрите рисунок ниже).

Принципиальная схема включения

Поскольку общий принцип функционирования всех электросчетчиков одинаков, то назначение имеющихся на них клемм также схоже. Для фазы «А» оно выглядит следующим образом:

Контакт К1 нужен для того, чтобы подключать к счётчику токовый провод и один конец катушки напряжения трансформатора;
Клемма К2 предназначена для подключения нагрузки к данной фазной линии;
Контакт К3 используется для подсоединения второго конца обмотки напряжения ТТ.

Таким же образом к счётчику подключается вторая фаза «В» (посредством клемм К4, К5 и К6), а также третья – «С» с контактами К7, К8, К9.

Обратите внимание! Клемма К10 – общая нулевая, относительно её на К1, К4 и К7 счётчика поступают фазные напряжения со следующими тремя обозначениями: «А», «В» и «С». К недостаткам совмещённой схемы следует отнести большую погрешность измерения потребляемой мощности, а также невозможность выявления пробоя в обмотках трансформатора. К недостаткам совмещённой схемы следует отнести большую погрешность измерения потребляемой мощности, а также невозможность выявления пробоя в обмотках трансформатора

К недостаткам совмещённой схемы следует отнести большую погрешность измерения потребляемой мощности, а также невозможность выявления пробоя в обмотках трансформатора.

На практике чаще всего применяется более простая схема подключения электросчетчика, согласно которой осуществляется совмещённое подсоединение вторичных токовых цепей. Она функционирует следующим образом:

К токовому контакту счётчика от сетевого автомата подключаются фазные провода. Для упрощения схемы к нему же подсоединяется вторая клемма фазного напряжения;
Фазный ввод катушки выбираем таким образом, чтобы он одновременно являлся выходом первичной обмотки ТТ. В дальнейшем он подсоединяется к нагрузке через распределительные цепи;
Начало вторичной трансформаторной обмотки подсоединяется к первому контакту токовой катушки счетчика (по одной из фаз);
Конец вторичной трансформаторной катушки соединён с концом токовой обмотки подключенного счётного механизма.

Аналогичным образом подключаются все оставшиеся фазы.

Соединение и заземление вторичных обмоток счётчика осуществляется в соответствии с требованиями ПУЭ (они выполняются по схеме «звезда»).

Образование полной звезды

Благодаря такой организации подключения контактов получается семипроводная схема (в отличие от 10-ти контактной). В заключение следует напомнить, что при подключении через ТТ важен грамотный выбор его типа.

Правильно выбрать трансформатор тока, значит, принять в расчет, что максимально допустимое токовое значение во вторичной обмотке не может превышать 40% от номинала, а минимальное – 5%. Все подключаемые к счётчику фазные напряжения должны следовать в определенном порядке, который контролируется посредством специального прибора (фазометра).

Виды трехфазных счетчиков

Приборы учета различаются конструкционно:

электронные учитывают импульсы преобразователя, передают их на контроллер;
трехфазные индукционные счетчики считывают число оборотов диска, приводимого в движение наведенным магнитным полем.

По типу подключения выпускают трех видов подключения:

прямого:
полукосвенного;
косвенного.

Счетчики прямого включения, они подцепляются к кабельной разводке сечением от 15 до 25 мм². Толстый провод к клеммам приборов прямого подключения не подсоединить.

Основные силовые характеристики:

максимальная сила тока – 100 А;
расчетная мощность – 60 кВт.

Из-за сложности схемы монтажа в жилых постройках не обращаются к установке трехфазных многотарифных электросчетчиков полукосвенного и косвенного запуска (12- или 10-проводных). Для работы с таким оборудованием нужна профподготовка электрика. Приборы рассчитаны на большую потребительскую нагрузку. Подключаются к сети 380 В через преобразователь трансформаторного типа, поэтому показания счетчика необходимо перед передачей данных потребления корректировать – умножать на коэффициент трансформации.

Какой же прибор выбрать?

Хоть чаще всего желающего установить счетчик буквально ставят в известность о том, какая именно модель для этого требуется и согласовать ее замену весьма проблематично, не взирая на очевидное ее несоответствие требованиям, но все же стоит освоить азы критериев, которым должен соответствовать трехфазный счетчик по своим характеристикам.

Выбор счетчика начинается с вопроса его подключения — через трансформатор или напрямую в сеть, что можно определить по максимальному току. Счетчики прямого включения имеют токи порядка 5-60/10-100 ампер, а полукосвенного — 5-7,5/5-10 ампер. Строго согласно этим показаниям подбирается и счетчик — если ток 5-7,5А, то и счетчик должен быть аналогичным, но никак не 5-10А, например.

Во вторую очередь обращаем внимание на наличие профиля мощности и внутреннего тарификатора. Что это дает? Тарификатор позволяет счетчику регулировать тарифные переходы, фиксировать график нагрузки за любой временной промежуток

А профиль — фиксирует, регистрирует и сохраняет значения мощности за период времени.

Для наглядности рассмотрим характеристики трехфазного счетчика на примере его многотарифной модели:

Следует взять на заметку, что на сегодняшний день широко распространены трехфазные счетчики для однофазных сетей и наоборот: когда в трехфазную сеть подключают сразу три однофазных.

Класс точности определяется в значениях от 0,2 до 2,5. Чем больше это значение, тем больше процент погрешности. Для жилых помещений самым оптимальным считается класс 2.

значение номинальной частоты: 50Гц
значение номинального напряжения: В, 3х220/380, 3х100 и другие

Если при применении измерительного трансформатора вторичное напряжение равно 100В, требуется счетчик такого же класса напряжения (100В), а также трансформатор значение полной мощности, потребляемой напряжением: 5 ВА, а активной мощности — 2Вт

значение номинального-максимального тока: А, 5-10, 5-50, 5-100
максимальное значение полной мощности, потребляемой током: до 0,2ВА
включение: трансформаторное и непосредственное
регистрация и учет активной энергии

Кроме этого, важен диапазон температурных показателей — чем он шире, тем лучше. Средние значения находятся в пределах от минус 20 до плюс 50 градусов.

Также следует обратить внимание на срок эксплуатации(зависит от модели и качества счетчика, но в среднем это 20 -40 лет) и межпроверочный интервал (5-10 лет). Большим плюсом будет и наличие встроенного электросилового модема, с помощью которого происходит экспорт показателей по силовой сети

А журнал событий позволяет нотировать изменения, касающиеся динамики напряжения, активной и реактивной энергии и прямо транслировать их на компьютер или соответствующий коммуникационный центр

Большим плюсом будет и наличие встроенного электросилового модема, с помощью которого происходит экспорт показателей по силовой сети. А журнал событий позволяет нотировать изменения, касающиеся динамики напряжения, активной и реактивной энергии и прямо транслировать их на компьютер или соответствующий коммуникационный центр.

И самое главное. Ведь выбирая счетчик, мы в первую очередь думаем об экономии

Так вот, чтобы действительно сэкономить на электроэнергии, следует обратить внимание на наличие тарифов. По этому признаку счетчики бывают одно-, двух- и многотарифные

Например, двухтарифные заключаются в комбинации позиций «день-ночь «, непрерывно сменяющие друг друга по графику «7 утра -11 ночи; 11 ночи -7 утра» соответственно. Стоимость электроэнергии по ночному тарифу на 50% ниже дневного, поэтому имеет смысл эксплуатировать приборы, требующие много энергии(электродуховки, стиральные и посудомоечные машины и пр.) именно в ночное время.

Подключение трехфазного счетчика прямого включения

13 Июл 2018г | Раздел: Электрика

Здравствуйте, уважаемые читатели сайта sesaga.ru. Для учета потребляемой электрической энергии в трехфазных четырехпроводных цепях переменного тока применяют трехфазные электрические счетчики, разделяющиеся по типу подключения на счетчики непосредственного включения, полукосвенного и косвенного включения.

Газовый счетчик вк g4t на сайте gazo-schetchik.ru

Счетчики полукосвенного и косвенного включения предназначены для работы в мощных электрических сетях и применяются для учета энергии на крупных строительных объектах, промышленных предприятиях, заводах и т.п.

Счетчик измеряет потребляемую энергию с помощью разделительных трансформаторов тока, которые устанавливают на каждую фазу. Трансформаторы преобразуют входной сигнал тока до определенной величины, который затем поступает в измерительную часть счетчика.

Отсюда и происходит название способа включения, потому что в процессе измерения ток сначала проходит через трансформаторы и понижается до рабочего диапазона счетчика, и только потом попадает в его измерительную часть. Поэтому за счет применения трансформаторов счетчики косвенного и полукосвенного включения могут работать с нагрузкой в несколько раз превышающей их рабочий ток.

Счетчики непосредственного включения применяются для учета потребляемой энергии в электрической сети маломощного потребителя. Измерение электроэнергии осуществляется внутренней схемой самого счетчика, которая подключается непосредственно к трехфазной четырехпроводной сети переменного тока. И хотя такое включение ограничено максимальным током, который способен пропустить счетчик и ограничено величиной 100 Ампер, однако этого тока вполне достаточно для домашней электрической сети.

На примере трехфазного счетчика непосредственного включения «Энергомера» я расскажу Вам, как его включить в трехфазную сеть. В принципе, схема подключения дается в руководстве по эксплуатации и дополнительно изображена на корпусе счетчика, поэтому проблем с подключением возникнуть не должно. Однако эти схемы имеют один минус – на них не показано включение коммутационной аппаратуры.

Сейчас мы этот минус устраним. Итак. Для подключения нам понадобится счетчик, два автоматических выключателя и нулевая шинка. Автомат, который будет стоять на вводе (перед счетчиком), желательно установить четырехполюсный, чтобы при необходимости или возникновении аварийной ситуации можно было полностью отключить себя от линии.

Чтобы добраться до клеммной колодки необходимо открутить винт и снять нижнюю крышку. На рисунке винт обозначен кружком.

Сначала подключим вводной автомат. С выходных клемм автомата фазы А, В, С (белый провод) подключают на входные клеммы счетчика 1-3-5, а ноль N (синий провод) на клемму 7.

В процессе монтажа провод от изоляции очищают следующим образом: конец провода, подключаемый к выходной клемме автоматического выключателя, очищают от изоляции на длину 8 – 10 мм, а конец, подключаемый к клемме счетчика, очищают на длину 27 – 30 мм.

При подключении провода к счетчику откручивают оба винта контактного зажима. Провод вставляют до упора и первым закручивают верхний винт. Легким подергиванием провода убеждаются, что он плотно зажат и если зажат, то затягивают нижний винт.

Совет. Если счетчик предполагается использовать в частном доме или квартире, то монтаж внутренних соединений выполняется медным проводом сечением 4мм². Использовать провод сечением свыше 4мм² нет смысла, так как для домашнего потребителя Россеть более 15 кВт не дает и по техническим условиям вводной автомат разрешает устанавливать на нагрузку не более 25 Ампер. А рабочий ток медной жилы сечением 4мм² составляет приблизительно 32 Ампера, чего вполне достаточно.

Продолжаем. С выходных клемм счетчика 2-4-6 провода фаз А, В, С подключаются на входные клеммы автоматического выключателя, с выхода которого трехфазное напряжение поступает в домашнюю электрическую сеть. С клеммы 8 нулевой провод N подключается к нулевой шинке.

А вот как выглядит полная монтажная схема включения трехфазного счетчика.

Теперь если подать напряжение на счетчик, то на его лицевой панели должен зажечься световой индикатор «Сеть». А при подключении нагрузки световой индикатор «600 imp/kW•h» (или «400 imp/kW•h» — в зависимости от исполнения) должен мигать.

Также рекомендую посмотреть ролик о включении трехфазного счетчика прямого включения в трехфазную электрическую сеть.

Схемы подключения

Конструктивно прибор учета электрической энергии состоит из цепи тока и цепи напряжения, суммарные показания которых обеспечивают вычисление мощности. В зависимости от способа подключения этих цепей к питающей линии все электросчетчики подразделяются на три основные категории:

Прямого включения – цепь тока и напряжения включаются в линию напрямую.
Косвенного включения – зажимы тока и напряжения подключаются к линии через трансформаторы тока и напряжения соответственно. Актуально для высоковольтных потребителей с большой мощностью.
Полукосвеного включения – когда токовая цепь имеет трансформаторное подключение, а цепь напряжения прямое. Используется для учета электроэнергии потребителей с большой нагрузкой.

Помимо этого, в зависимости от количества фаз схема подключения электросчетчика может быть однофазной или трехфазной. Теперь рассмотрим эти принципы подключения более детально.

Однофазного электросчетчика

Однофазный электросчетчик, как правило, имеет прямое включение в цепь. Поэтому схема подключения будет выглядеть следующим образом:

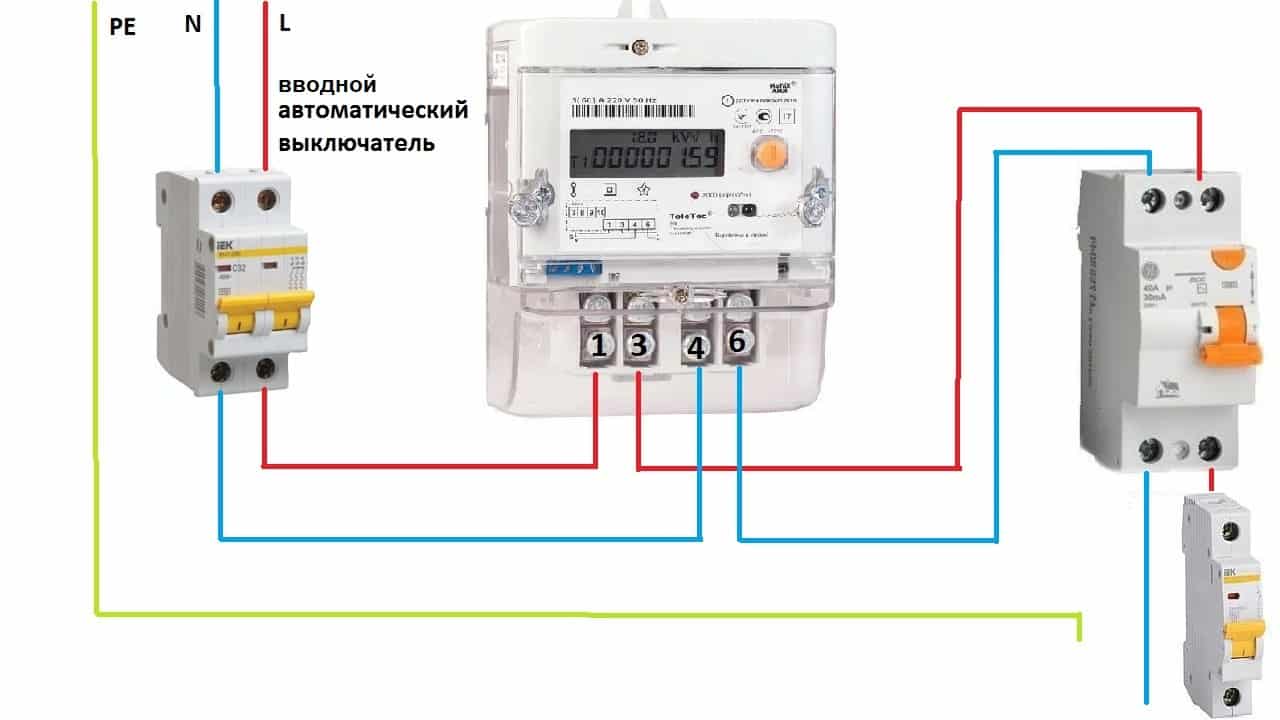

Рис. 4. Схема подключения однофазного электросчетчика

Для подключения вам понадобится подключить фазный L и нейтральный N проводник к вводному автоматическому выключателю. Затем производится подключение фазного проводника к зажиму 1, с зажима 3, но подключается на защитную аппаратуру нагрузки. Подключение нейтрального проводника осуществляется к зажиму 4, а с 6 он подводится к УДТ нагрузки.

Трехфазного электросчетчика

Подключение трехфазного электросчетчика может иметь несколько вариантов, в зависимости от способа: прямого, косвенного и полукосвенного. Разберем каждый способ подключение на примере конкретной схемы.

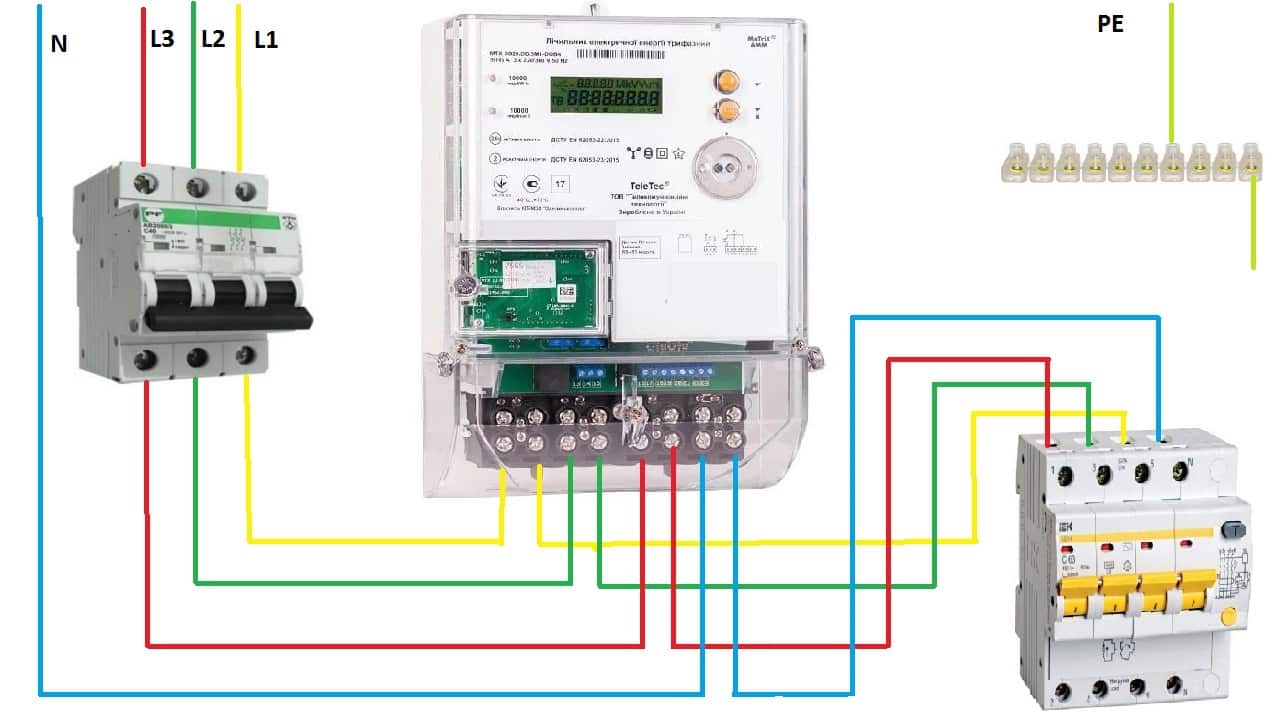

Рис. 5. Схема прямого подключения трехфазного электросчетчика

Как видите на рисунке выше, схема прямого подключения трехфазного электросчетчика аналогична однофазному. Каждый фазный проводник (L1, L2, L3) также подключается в разрыв соответствующей пары зажимов прибора учета электроэнергии. Также поступают с нейтральным проводником N, подключение защитного проводника PE производится на отдельный клеммный ряд.

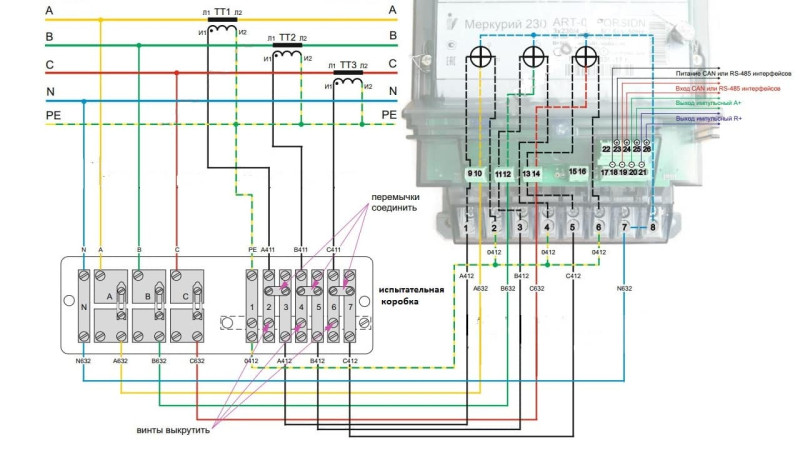

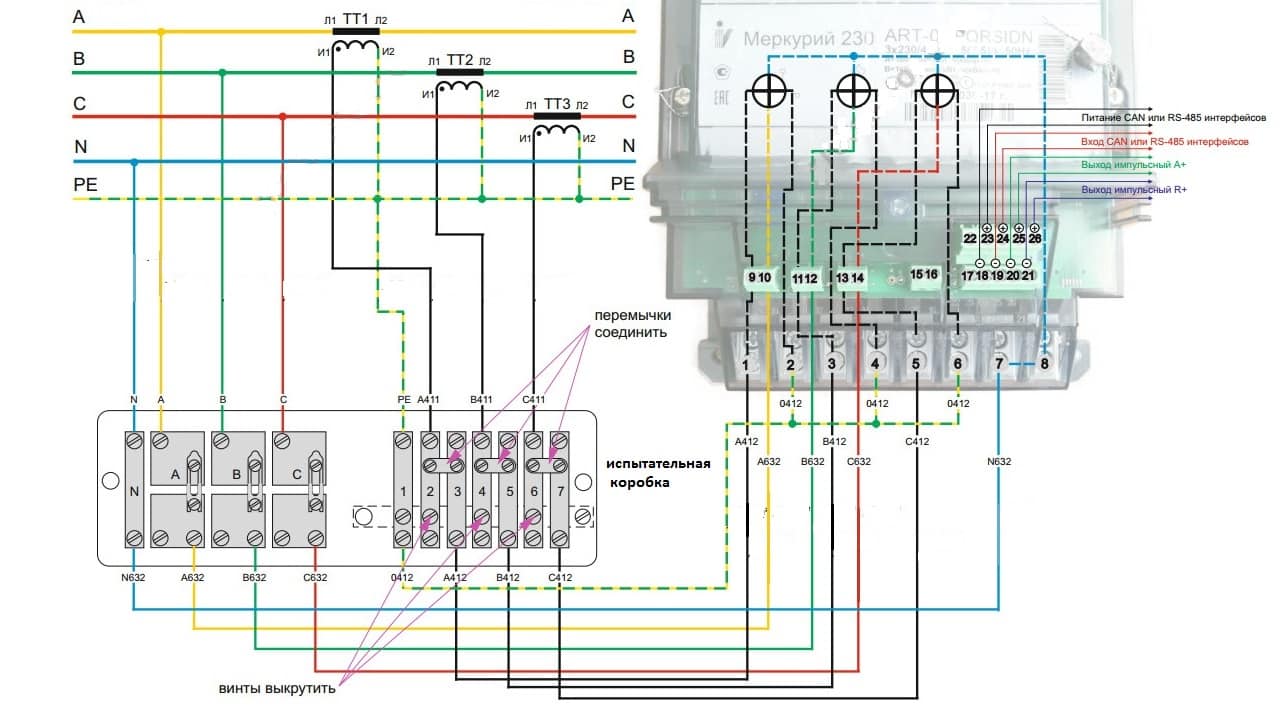

Рис. 6. Схема полукосвенного подключения трехфазного электросчетчика

Для полукосвенного подключения можно использовать 8-ми проводную схему, где цепь тока электросчетчика подсоединяется через измерительные трансформаторы тока ТТ1, ТТ2, ТТ3 и испытательную коробку. В данном случае трансформаторы тока одним выводом подключаются к фазному проводнику, а вторым к защитному PE.

Испытательная коробка необходима для проведения технических испытаний в процессе эксплуатации электрооборудования. Также на схеме приведен пример подключения систем электронного учета через зажимы 17 – 26. В случае подключения электросчетчика в системе с совмещенным PEN проводником применяется 10-ти проводная схема подключения, которая выглядит следующим образом:

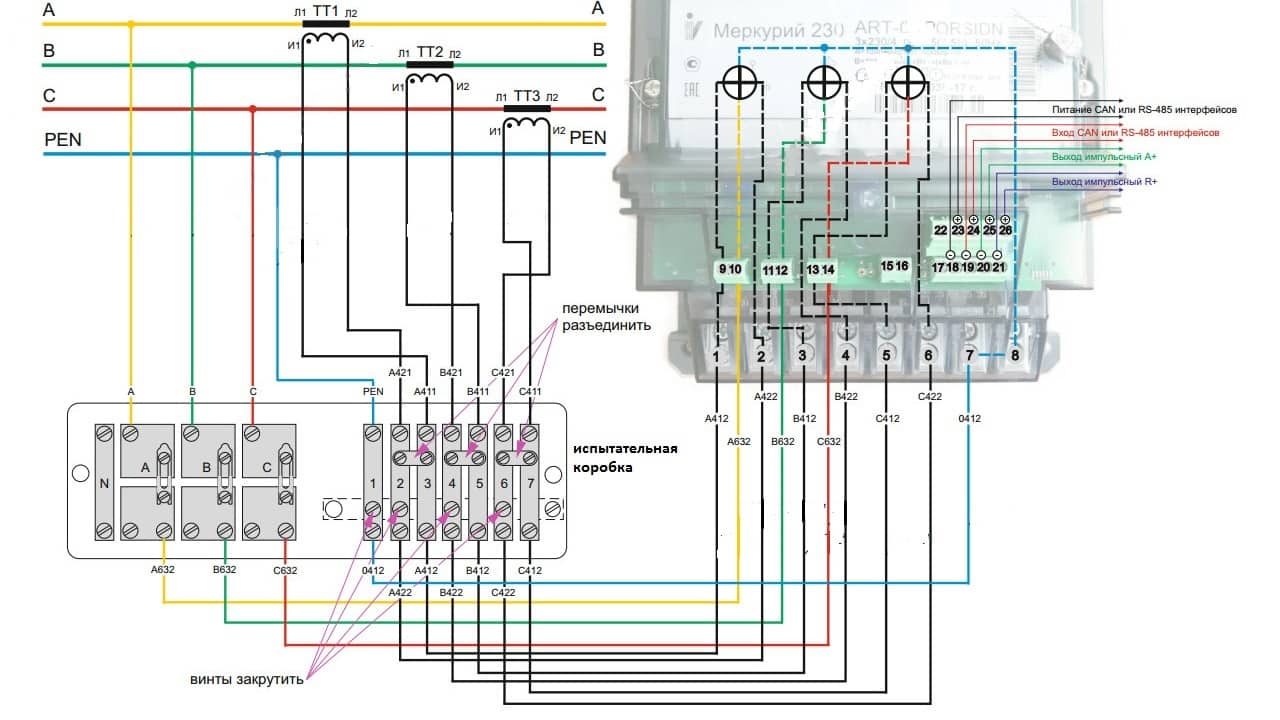

Рис. 7. Схема полукосвенного включения электросчетчика в цепи с совмещенным PEN проводником

В этом случае каждый трансформатор тока имеет два вывода, подключаемых отдельно к соответствующим зажимам электросчетчика.

Рис. 8. Схема косвенного подключения трехфазного электросчетчика

При косвенном подключении цепь тока подсоединяется через трансформаторы тока ТТ1, ТТ2, ТТ3. А цепь напряжения электросчетчика через трансформаторы напряжения TN1, TN2, TN3. В остальном принцип подключения аналогичен предыдущим схемам.

В заключение

Вопреки устоявшемуся мнению о сложности монтажа и обслуживания трёхфазных сетей, здесь всё практически также, как и в однофазных. При этом и к выбору как трёхфазного, так и однофазного счётчика электроэнергии нужно подходить крайне взвешенно и внимательно. Ведь полбеды, если посредственный подход к покупке приведёт только к выходу прибора из строя. Последствия такого отношения могут быть куда серьёзнее – от воспламенения электрощита до полного выгорания жилища. Об этом нужно помнить.
