Трехфазное реле напряжения: устройство, особенности и принцип работы

Схемы применения и подключения реле контроля фаз и напряжения РНЛ-1

Модель потребляет меньше 2 ВА. После нормализации напряжения контрольное устройство вновь включает подачу электроэнергии через период времени, указанный в заводских настройках. Преимущества реле контроля фаз В сравнении с другими устройствами аварийных отключений данные электронные реле отличаются рядом весомых преимуществ: в сравнении с реле контроля напряжения не зависит от влияния ЭДС питающей сети, так как его работа отстраивается от тока; позволяет определять аномальные скачки не только в трехфазной сети питания, но и со стороны нагрузки, что позволяет расширить спектр защищаемых компонентов; в отличии от реле, работающих на изменение тока в электродвигателях, данное оборудование позволяет фиксировать еще и параметр напряжения, обеспечивая контроль по нескольким параметрам; способно определить дисбаланс уровней питающих напряжений из-за неравномерности загрузки отдельных линий, что чревато перегревом двигателя и снижением параметров изоляции; не требует формирования дополнительной трансформации со стороны рабочего напряжения

Сгоревшая обмотка статора мотора — можно сказать, обычное явление там, где не предусматривалось внедрение в цепь управления релейного контроля Исходя из всех описанных технических и технологических факторов, становится очевидной важность применения этого типа реле и не только для случаев эксплуатации электрических двигателей, но также для генераторов, трансформаторов и прочего электрооборудования. Если зарубежные производители маркируют по одним канонам, то отечественные — по другим

В связи с этим, необходим постоянный контроль над состоянием фаз, осуществляемый с помощью трехфазного реле контроля напряжения, установленного в сети

Так выглядит одна из моделей реле контроля напряжения. На практике применяется для контроля наличия U и правильности симметрии. При выходе за заданные значения какой-либо из фаз, срабатывает реле, отвечающее за данный контур, а остальная нагрузка при условии нахождении в границах нужного диапазона продолжает работать. Следующие две буквы А — регулирование с помощью потенциометра и тип монтажа под дин-рейку

Обнаружение разворота фазы важно, если двигатель, работающий в обратном направлении, может повредить ведомый механизм или, что еще хуже, — нанести физический вред обслуживающему персоналу. Максимальное напряжение составляет В

Такая ситуация чаще всего возникает из-за ошибки подключения. Число производимых товаров превышает единиц.

Установка коммутирующих устройств на выход реле

Далеко не все модели предоставляют весь комплекс настроек по вышеприведенным параметрам. Установкой каждого из них в то или иное положение создается требуемая конфигурация

Важно учесть, что сфера применения изделия зависит от их типов реле контроля фаз напряжения ЕЛ : 11 и 11 МТ — защита источников питания, участие в системе АВР, питание преобразователей и генераторных установок. Если напряжение основного ввода в норме, то контакт реле KV1. Выявление фазового реверса Выполняется техническое обслуживание на моторном оборудовании

Выявление фазового реверса Выполняется техническое обслуживание на моторном оборудовании.

Подключаемую нагрузку формируют равномерно на каждую из 3-х фаз. Это позволяет легко соединить реле контроля трехфазного напряжения с электрической цепью, соблюдая правила, одинаковые для всех типов этих устройств. Это устройство контролирует трехфазную сеть при обрыве одной и более фаз, неправильном чередование фаз, асимметрии напряжения или перекосе фаз. Яркий пример — компрессор винтового типа, неправильное подключение которого и включение на срок больше пяти секунд приводит к поломке дорогостоящего изделия. Принципиальная схема устройства показана ниже.

Таким образом, контроль происходит автоматически, при аварийной ситуации реле отключает нагрузку, а при восстановлении параметров сети включает напряжение трехфазной сети автоматически. К дополнительным плюсам стоит отнести контроль минимального и максимального U, функцию гистерезиса для 3-фазного тока. Это позволяет значительно увеличить их мощность. Изделия этого предприятия активно применяются как на гражданских объектах, так и в крупных промышленных организациях. Подключение и работа реле контроля фаз ЕЛ-11Е

Описание популярных моделей

Схемы подключения и настройки большинства моделей, предлагаемых отечественными производителями, имеют много общего, отличаться могут только деталями.

Приборы под маркой Зубр

Защитные устройства этой серии включаются схему энергоснабжения двумя способами:

упрощенное внутреннее подключение;
совместно с УЗО и защитным автоматом.

В первом случае нагрузка подсоединяется непосредственно к выходу прибора, а во втором цепь контроля замыкается через УЗО и АВ. Такое включение Зубра позволяет защитить линию не только от перепадов напряжения, но и от утечек по току.

Приборы имеют различные варианты исполнений, отличающиеся номинальными токами (25-63 Ампера). Верхний порог срабатывания – от 220 до 280 с шагом 1 Вольт, а его нижнее значение – от 120 до 210-ти Вольт. Время повторного включения в линию варьируется от 3-х до 600 сек. Шаг регулировки – 3 секунды.

Серия РН

РН-111

Модель РН-113 включается после электросчетчика и допускает ручное выставление значений нижнего и верхнего порогов срабатывания, индицируемых на встроенном в лицевую панель дисплее. Прибор способен автоматически подключать питающую сеть при восстановлении ее параметров после сильных скачков напряжения.

Для нормальной работы устройств этой серии необходим запас по мощности не менее 20%.

Помимо предельных значений на индикаторе высвечиваются параметры сети при отключении потребителя, а также время, оставшееся до включения. Номинальный ток составляет 32 Ампера; при желании он может быть увеличен за счет установки магнитного пускателя.

Серия УЗМ

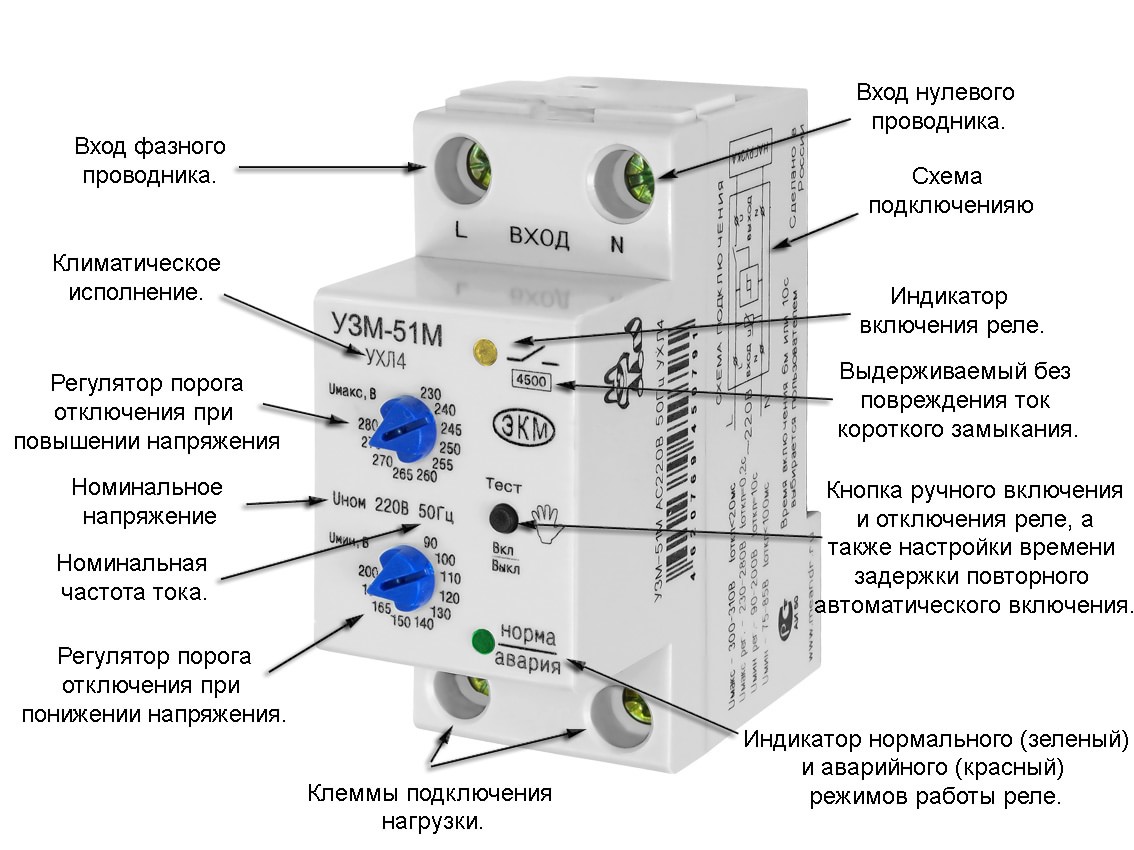

Реле напряжения УЗМ-51М

Прибор УЗМ-51М, устанавливаемый сразу после электросчетчика, рассчитан на номинальный ток до 63-х Ампер и занимает сразу 2 модуля на DIN-рейке. Его стандартная ширина – 35 мм. Максимально выставляемая уставка по верхнему пределу напряжения составляет 290 Вольт. Нижний порог срабатывания по перенапряжению равен 100 Вольтам.

Время повторного включения, задаваемое пользователем вручную, может принимать два фиксированных значения – 10 секунд и 6 минут. Приборы серии УЗМ допускается устанавливать в сетях с любой системой заземления: TN-C, TN-S или TN-C-S.

Приборы от фирмы «DigiTOP»

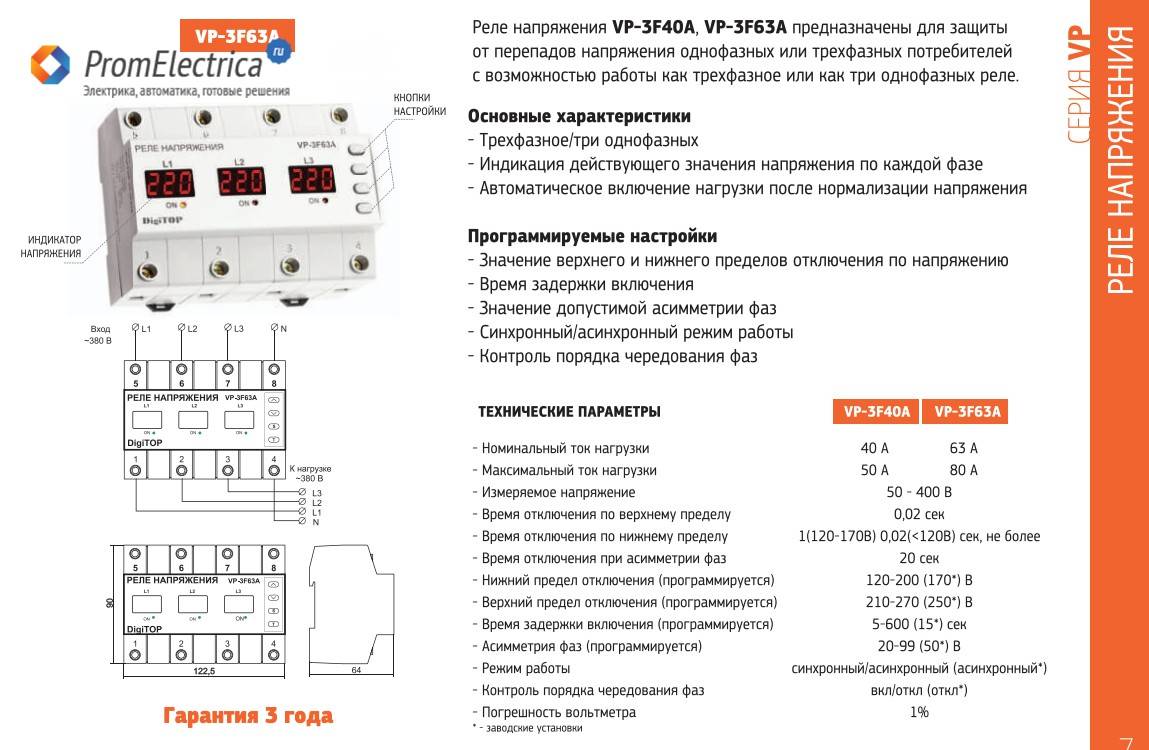

РКН серии V-protektor используются только для защиты от перепадов напряжения. Они рассчитаны на номинальные токи от 16 до 63 Ампер. Верхний порог срабатывания задается в границах от 210 до 270-ти, а нижний – от 120 до 200 Вольт. Время автоматического восстановления включенного состояния – от 5 до 600 сек. Трехфазный прибор V-protektor 38 рассчитан на максимальный ток не более 10 Ампер.

Устройства марки АВВ

Реле напряжения АВВ

Популярные на рынке реле ABB серии CM позволяют регулировать порог срабатывания в широком диапазоне значений (от 24-х до 240 Вольт – в однофазных и от 320 до 430 Вольт в трехфазных цепях). Время восстановления у большинства моделей составляет от 1 до 30 секунд.

Рейтинг лучших розеточных реле контроля напряжения

SRW-16A

Сочетая в себе высокую чувствительность к отклонениям напряжения, максимальный ток нагрузки 16 A, и максимальную мощность 3000 ВА, этот прибор обеспечивает безупречную работу разнообразных электроприборов, от холодильников до компьютеров. Гибкие настройки позволяют точно адаптировать прибор к условиям вашей сети.

С интеллектуальной задержкой включения нагрузки, прочным корпусом из огнестойкого поликарбоната обеспечивает не только высокий уровень безопасности, но и гибкость в управлении энергопотреблением, делая его надежным партнером в защите вашей электроники.

~~реле контроля напряжения SRW-16A~~

Достоинства:

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

REXANT

Rexant – отличное решение для защиты любой домашней техники от импульсных помех и скачков в электросети. Модель убережет от выхода из строя не только компьютерное оборудование – она также подходит для любых бытовых приборов: кондиционеров, стиральных машин, телевизоров и другой дорогостоящей техники, требовательной к качеству напряжения в сети.

Rexant незаменим на даче и в домах, где давно не менялась электропроводка. Модель от Rexant имеет программируемые пороги отключения и функцию задержки включения для дополнительной защиты от повторных сбоев в сети. Настройки реле хранятся в энергонезависимой памяти устройства – даже после полного обесточивания помещения все запрограммированные параметры работы сохранятся. Для дополнительного удобства в использовании модель оснащена LED-дисплеем.

~~реле контроля напряжения REXANT~~

Достоинства:

Программируемые пороги и задержка включения;
LED-дисплей.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

ROBITON РН-1 BL1

RexGuard 3000 обеспечивает не только надежную защиту, но и удобство использования благодаря своим продуманным функциям. Программируемые пороги отключения и задержка включения предоставляют пользователю возможность настроить устройство под свои потребности. Настройки хранятся в энергонезависимой памяти, гарантируя сохранение параметров даже после полного отключения электропитания.

LED-дисплей делает процесс настройки более интуитивным, отображая текущее напряжение в сети и выбранные параметры работы. Модель RexGuard 3000 подходит не только для современных домов, но и для дач и старых электрических систем.

~~реле контроля напряжения ROBITON РН-1 BL1~~

Достоинства:

Универсальное применение для различных бытовых приборов;
Интуитивный LED-дисплей для удобства использования;
Соответствие современным стандартам безопасности.

class=’s-article__points-list’>

Недостатки:

Ограниченные функции по сравнению с более дорогими моделями;
Не устраняет все проблемы, связанные с устаревшей электропроводкой;
Возможные затраты на обслуживание в случае неисправности.

class=’s-article__points-list’>

DIGITOP Vp-16 AS

Это устройство обеспечивает надежную защиту от скачков, гарантируя долгий срок службы вашей техники. Легкая настройка и интуитивный интерфейс делают использование удобным, а высокоточные измерения обеспечивают контроль над электросетью. Компактные размеры прибора легко интегрируются в систему электропитания

Важно учесть, что возможна нестабильность показаний

~~реле контроля напряжения DIGITOP Vp-16 AS~~

Достоинства:

Легкая настройка;
Компактные размеры.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

ROBITON РН-4 BL1

ROBITON РН-4 BL1 — это инновационный адаптер с встроенным реле контроля, гарантирующий защиту для бытовых приборов мощностью до 3000Вт. Благодаря простому подключению к стандартной розетке и отсутствию необходимости в специальном монтаже, прибор станет незаменимым помощником в поддержании электробезопасности.

В случае сбоя автоматически отключится подача тока, гарантируя сохранность вашей техники. После восстановления нормального напряжения, реле начнет обратный отсчет, и подача тока будет восстановлена.

Уникальной особенностью этой модели является возможность настройки времени задержки включения пользователем, а также наличие двух USB разъемов. Эти разъемы не только позволяют подключить дополнительные приборы и датчики, но и обеспечивают возможность зарядки мобильных устройств с общей мощностью 2100 мА.

~~реле контроля напряжения ROBITON РН-4 BL1~~

Достоинства:

Простое подключение без необходимости специального монтажа;
Два USB разъема для подключения и зарядки.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

Установка надежного и правильно подобранного реле поможет обезопасить работу электрической сети.

Преимущества использования трехфазного реле

1. Эффективность и надежность: Одним из главных преимуществ трехфазного реле является его высокая эффективность и надежность. Оно способно обнаруживать даже малейшие отклонения в напряжении и срабатывать в случае необходимости, что позволяет предотвратить возможные аварийные ситуации и повреждения оборудования.

2. Защита оборудования: Трехфазное реле помогает защитить электрическое оборудование от перегрузок, коротких замыканий и других опасных ситуаций. Оно автоматически отключается, когда обнаруживает превышение допустимого уровня напряжения или другие аномалии, что способствует увеличению срока службы оборудования и снижению затрат на его ремонт и замену.

3. Удобство и простота использования: Трехфазные реле легко устанавливаются и настраиваются. Они обладают компактным дизайном и могут быть интегрированы в различные системы без особых сложностей. Благодаря своей простоте и удобству использования, трехфазное реле широко применяется в различных сферах, где требуется надежная защита электрооборудования.

4. Снижение вероятности аварий: Использование трехфазного реле значительно снижает вероятность возникновения аварийных ситуаций и потерь, связанных с ними. Благодаря своей высокой чувствительности и быстрой реакции на изменения в напряжении, оно способно предупредить о возможных проблемах и принять соответствующие меры еще до того, как произойдет серьезный сбой в электросети.

5. Экономическая выгода: Использование трехфазного реле позволяет сэкономить значительные средства на ремонте и замене электрического оборудования. Благодаря своевременному обнаружению и предотвращению возможных аварийных ситуаций, оно способствует продлению срока службы оборудования и снижению затрат на его обслуживание. Тем самым, трехфазное реле является выгодным и экономически эффективным решением.

По каким параметрам выбирают РКН

Основной параметр РКН – это быстрота срабатывания. Хорошим показателем считается верхний предел 0,1 с, а нижний порог 2 с. Каждый прибор имеет шкалу, по которой пользователь выставляет верхний и нижний предел

Покупая для своей квартиры реле, надо усвоить одно важное понятие: РКН не способно заменить стабилизатор напряжения

Работа реле основана на отключении подачи напряжения в электрическую сеть при достижении недопустимых высоких или низких параметров. После восстановления напряжения до нормативных параметров, РКН автоматически возобновляет подачу тока. То есть, если дома наблюдаются частые скачки в электросети, уместно поставить реле, но когда напряжение постоянно низкое или высокое, здесь надо ставить только стабилизатор.

Как выбрать реле напряжения для квартиры и дома

Многие кто не знает, что такое реле напряжения, очень часто его путают со стабилизатором. Однако, общего между этими двумя устройствами не так уж и много. Путаница возникает из-за того, что, как и в случае со стабилизатором напряжения, реле позволяет автоматически контролировать параметры тока, но не регулировать его (повышать или понижать, как это умеет делать стабилизатор напряжения).

Основные функции реле напряжения, это контроль:

Вы можете запрограммировать реле напряжения на верхний и нижний диапазон срабатывания. Например, реле будет выключаться, в том случае, если напряжение в электросети упадёт до 160 Вольт или же наоборот, поднимется до 240 Вольт;
Можете самостоятельно регулировать показания индикатора напряжения, если оно некорректно отображается на дисплее реле;
Выставлять задержку реле напряжения (время, через которое реле начнёт контроль напряжения, чтобы включиться заново).

Как было сказано выше, главным параметром реле напряжения является скорость срабатывания. Чем ниже будет скорость отключения, тем быстрее сработает реле напряжения. Для современных устройств защиты, данный параметр колеблется в районе 0,02-0,05 секунд.

Что нужно знать про мощность реле контроля напряжения

Также, при выборе защитного реле нужно учитывать мощность подключаемых приборов и фазность. Бывают трехфазные и однофазные реле напряжения. Именно однофазные реле, чаще всего выбираются для установки в домах и квартирах. При этом реле напряжения может устанавливаться на специальную DIN рейку, когда через него будет подключен весь дом или к обычной розетке, если требуется защитить только отдельные электроприборы.

Не менее важным параметром при выборе защитного реле является мощность. Если неправильно подобрать мощность реле напряжения на весь дом, то в случае превышения допустимой нагрузки, реле будет выключаться. В свою очередь, реле гораздо большей мощности, чем нужно, выключаться не будет, однако его стоимость обойдется на порядок выше.

Поэтому при выборе реле напряжения по мощности следует учитывать номинал установленных автоматических выключателей в доме и потребляемую нагрузку. Если стоят автоматы на 25А, то потребуется реле напряжения на 32-40А, чтобы защитить весь дом. Иногда требуется выбрать реле напряжения и мощнее, например, на 50-63А, здесь все во многом зависит от того, какая нагрузка к нему будет подключена.

Основные критерии при выборе защитного реле

Итак, чтобы правильно выбрать реле напряжения, нужно учесть:

Фазность;
Мощность;
Скорость срабатывания;
Диапазон настраиваемых напряжений (если в сети будет напряжение ниже, чем оно может быть выставлено в реле, то устройство защиты будет все время выключаться, а нормально использовать его не получится);
Возможность самостоятельной регулировки индикатора напряжения (при его искажении на дисплее);
Наличие термозащиты от внутреннего перегрева реле напряжения.

Итак, разобравшись с выбором защитного устройства, следует добавить, что его установка на весь дом или квартиру, является как плюсом, так и минусом. К преимуществам относится то, что в таком случае будут защищены абсолютно все потребители электричества в доме. Что же касается недостатков, то при сильном перепаде напряжения будет обесточен весь дом, что совсем неудобно.

Как выбрать реле напряжения 220в?

Реле напряжения 220в является важным компонентом для защиты электрооборудования в домашних условиях. Оно помогает предотвратить повреждение электроники и электроприборов при возникновении скачков или понижений напряжения в сети.

Для выбора подходящего реле напряжения 220в следует учитывать несколько ключевых факторов:

Номинальное напряжение: убедитесь, что выбранное реле предназначено для работы с напряжением 220в, так как подключение реле, несовместимого с данным напряжением, может привести к его выходу из строя.
Номинальный ток: также следует учитывать номинальный ток реле, так как он должен быть достаточным для обеспечения работы всех электроприборов, используемых в доме.
Уровень защиты: проверьте, какие виды защиты предоставляет реле напряжения. Желательно, чтобы оно было оборудовано гарантированной защитой от скачков и понижений напряжения, а также от короткого замыкания и перегрузок.
Дополнительные функции: некоторые реле обладают дополнительными функциями, такими как индикаторы состояния, возможность автоматического сброса или задержки времени.
Надежность: изучите отзывы и рейтинги выбранных реле напряжения, чтобы оценить их надежность и долговечность.

Важно также обратить внимание на производителя и качество материалов, используемых в изготовлении реле напряжения 220в. Лучше приобрести изделия от проверенных и надежных производителей

Выбирая реле напряжения 220в, учитывайте свои потребности и требования к защите электрооборудования. Тщательный анализ предложений и ознакомление с характеристиками поможет сделать правильный выбор и обеспечить надежную защиту домашней электрической сети.

Общие настройки трехфазного реле

Большое значение для дальнейшей работы реле напряжения имеют первоначальные настройки. Порядок их выполнения можно рассмотреть на примере типовой модели VP-380V, представленной на рисунке.

После того как реле подключено к электрической цепи, к нему подается питание. На дисплее будет отражаться вся необходимая информация:

Мигающие цифры указывают на отсутствие напряжения в сети.
Если на дисплее появились черточки, это означает изменение чередования фаз или отсутствие какой-то из них.
Когда параметры электрической сети соответствуют норме, а подключение устройства выполнено правильно, то примерно через 15 секунд контакты №№ 1 и 3 замыкаются, начинается подача питания на катушку контактора и далее – в сеть. То есть прибор уже контролирует состояние всех трех фаз.
Экран дисплея может мигать очень долго. Это означает, что контактор не включается. Такая ситуация чаще всего возникает из-за ошибки подключения.

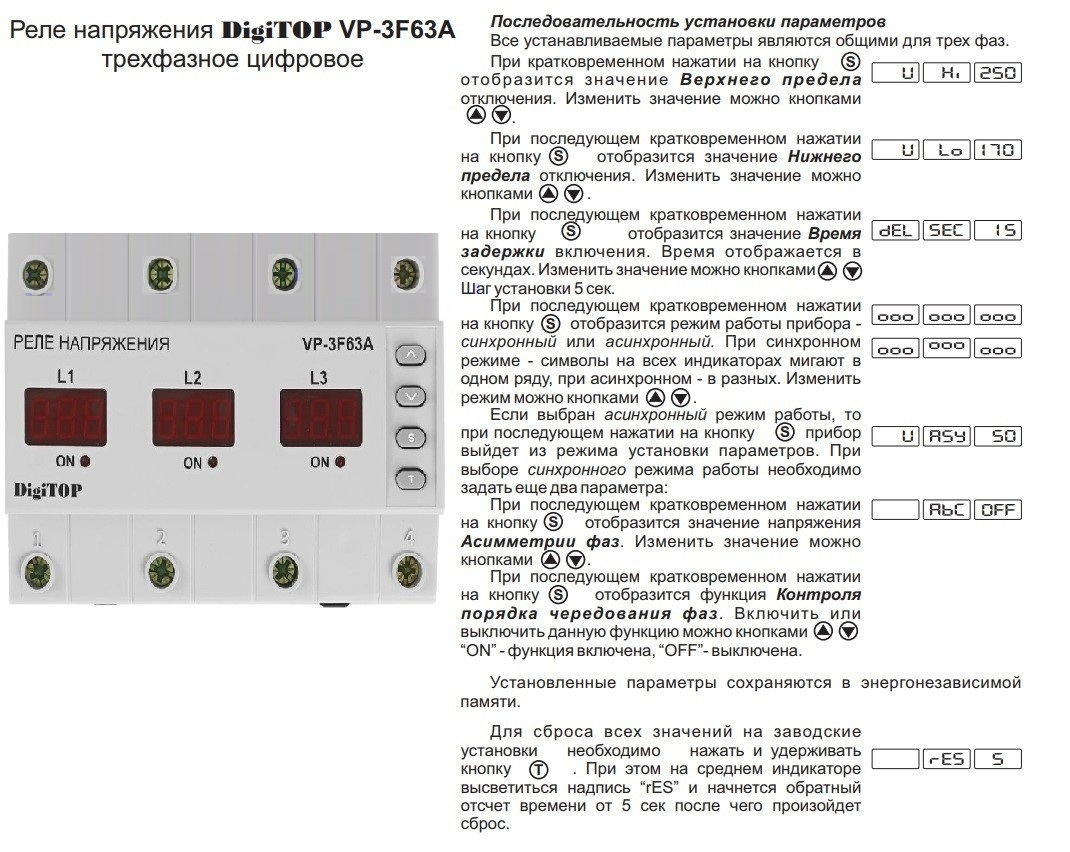

Само трехфазное реле напряжения настраивается с помощью двух настроечных кнопок с нанесенными треугольниками, которые расположены справа от экрана. На верхней кнопке треугольник направлен вершиной вверх, а на нижней – вершиной вниз. Чтобы выставить максимальный предел отключения, нажимается верхняя кнопка. В этом положении она удерживается в течение 2-3 секунд. После этого в центральном ряду экрана появится цифра, отображающая заводской уровень. Далее верхнюю кнопку следует нажимать до того момента, пока не установится нужное значение верхнего предела отключения.

Установка нижнего предела осуществляется таким же образом, только в этом случае используется нижняя кнопка. По окончании настройки прибор автоматически перепрограммируется примерно через 10 секунд.

Прочие настройки

В трехфазном реле напряжения имеется много регулировок и настроек. В обеспечении нормальной работы прибора важную роль играет правильная настройка времени повторного отключения.

Справа от дисплея, между кнопками с треугольниками, расположена еще одна кнопка управления и регулировки, с нанесенным значком в виде часов. Ее необходимо нажать и удерживать, после чего на экране появится значение, выставленное заводом-изготовителем. Обычно выставляется временной интервал в 15 секунд.

Важность этой функции проявляется следующим образом. При перепадах напряжения, превышающих предельно допустимые значения, реле выполняет отключение сети. После нормализации напряжения контрольное устройство вновь включает подачу электроэнергии через период времени, указанный в заводских настройках

Это уже известные 15 секунд. Это значение можно изменить, например, в сторону уменьшения. Эта операция производится путем прокручивания контрольной заводской цифры с помощью верхней или нижней кнопки. Цифра на экране будет соответственно увеличиваться или уменьшаться

После нормализации напряжения контрольное устройство вновь включает подачу электроэнергии через период времени, указанный в заводских настройках. Это уже известные 15 секунд. Это значение можно изменить, например, в сторону уменьшения. Эта операция производится путем прокручивания контрольной заводской цифры с помощью верхней или нижней кнопки. Цифра на экране будет соответственно увеличиваться или уменьшаться.

Так же просто настраивается перекос фаз – интервал между значениями напряжения на разных фазах. Для настройки нужно одновременно нажать две кнопки с треугольниками. На экране появится цифра 50 В, означающая, что подача питания в сеть прекратится при этом значении перекоса фаз. Нужный параметр выставляется верхней или нижней кнопкой в сторону уменьшения или увеличения.

Реле контроля напряжения 3-фазное

Трехфазное УЗО

Схема подключения трехфазного электродвигателя

Подключение трехфазного двигателя к трехфазной сети

Схема реверса трехфазного двигателя

Схема подключения трехфазного счетчика через трансформаторы тока

Выводы и полезное видео по теме

Этот ролик показывает, как и на базе каких электронных компонентов можно сделать твердотельное реле. Автор доходчиво рассказывает обо всех деталях практики изготовления, с какими он столкнулся лично в процессе производства электронного коммутатора:

Видео о проблеме, с которой можно столкнуться после приобретения однофазного ТТР у продавцов из Китая. Попутно проводит своеобразный обзор устройства прибора коммутации:

Самостоятельное изготовление твердотельных реле – вполне возможное решение, но применительно к изделиям под низковольтную нагрузку, потребляющую относительно малую мощность.

Более мощные и высоковольтные приборы сделать своими руками сложно. Да и обойдётся эта затея по финансам в такую же сумму, какой оценивается заводской экземпляр. Так что в случае надобности проще купить готовый прибор промышленного изготовления.

Если у вас появились вопросы по сборке твердотельного реле, пожалуйста, задайте их в блоке с комментариями, а мы постараемся дать на них предельно понятный ответ. Там же можно поделиться опытом самостоятельного изготовления реле или сообщить ценную информацию по теме статьи.
