Назначение, устройство и принцип действия трансформаторов тока

Испытания измерительных трансформаторов тока

Для снижения риска аварий и травматизма среди персонала, обеспечения безопасных условий труда необходимы периодические испытания измерительных трансформаторов тока. Также эти мероприятия требуется проводить при вводе нового объекта в эксплуатацию либо после модернизации и ремонта существующего здания или сооружения.

Перечень испытаний измерительных трансформаторов

Первый этап испытаний – осмотр. Здесь проверяют:

• паспорт устройства;
• состояние компаунда, фарфора или керамики;
• количество заземлений и место их установки (на клеммной сборке или панели защиты);
• состояние резьбы в ламелях зажимов;
• комплектность устройства.

Если трансформатор встроенный, необходимо проверить уплотнители труб и коробов, сквозь которые проходят цепи.

Сопротивление изоляции обмоток. Проверку выполняют с помощью мегомметра на напряжение 1,0–2,5 кВ, определяя сопротивление изоляции обмоток относительно друг друга и относительно корпуса.

Электрическая прочность изоляции проверяется подачей напряжения 2000В в течение 60 с. Изоляция обмоток — переменным током напряжением 1000В на протяжении такого же времени.

Полярность вторичных обмоток. Импульсы постоянного тока, источником которого служат сухие батареи/аккумуляторы до 6В, измеряются гальванометром.

Если во время замыкания цепи стрелка прибора смещается вправо, то к однополярным зажимам относятся те, к которым присоединены «плюсы» гальванометра и источника питания.

Коэффициент трансформации ИТТ. Нагрузочный трансформатор подает в первичную обмотку ток, максимально приближенный к номинальному. Коэффициент измеряют для вторичных обмоток и ответвлений.

Если у встроенных трансформаторов нет маркировки, ее следует восстановить. Для этого подают напряжение на два любых ответвления. Вольтметром определяют начало и конец обмотки (на них будет наибольшее значение) и подают напряжение по 1В на виток. Напряжение по ответвлениям должно быть прямо пропорционально числу витков.

Параметры намагничивания. Это испытание позволяет выявить такой распространенный дефект, как межвитковое замыкание во вторичной обмотке.

Полученные данные сравнивают с типовыми значениями или с параметрами устройств такого же типа и класса точности. Если у проверяемого устройства намагничивание снизилось, а крутизна уменьшилась, значит, дефект присутствует.

При испытаниях не рекомендуется использовать реостат, детекторные, электронные приборы, способные исказить данные.

Условия для проведения испытаний

Во избежание погрешности проверку следует проводить в соответствии с установленными стандартами и правилами, перечисленными в инструкции по эксплуатации:

• температура воздуха от +15 до +35 °С;
• атмосферное давление 85–105 кПа;
• влажность 30–80%.

Приборы, с помощью которых проводятся испытания, не оказывают негативного воздействия на окружающую среду. При этом на выходных клеммах в ходе проверки присутствуют напряжения, способные травмировать человека. Поэтому измерения должны проводить только подготовленные сотрудники, имеющие квалификационную группу не ниже III.

Возможные неисправности

Указанные устройства чаще всего выходят из строя в результате повреждения изоляции, вызванного перегревом, непредусмотренным механическим воздействием или ошибкой при сборке.

Чтобы проверить состояние прибора, измеряют сопротивление межвитковой изоляции. Если она меньше установленного значения, оборудование нуждается в замене или ремонте.

Также для диагностики используются специальные приборы – тепловизоры, позволяющие проверить состояние всей действующей схемы. Наиболее сложные диагностические процедуры производятся в лабораторных условиях. Своевременная диагностика позволяет исключить аварийные ситуации и обеспечить нормальную работу устройств.

Трансформатор тока(ТТ, ТА): принцип работы, назначение и схемы включения

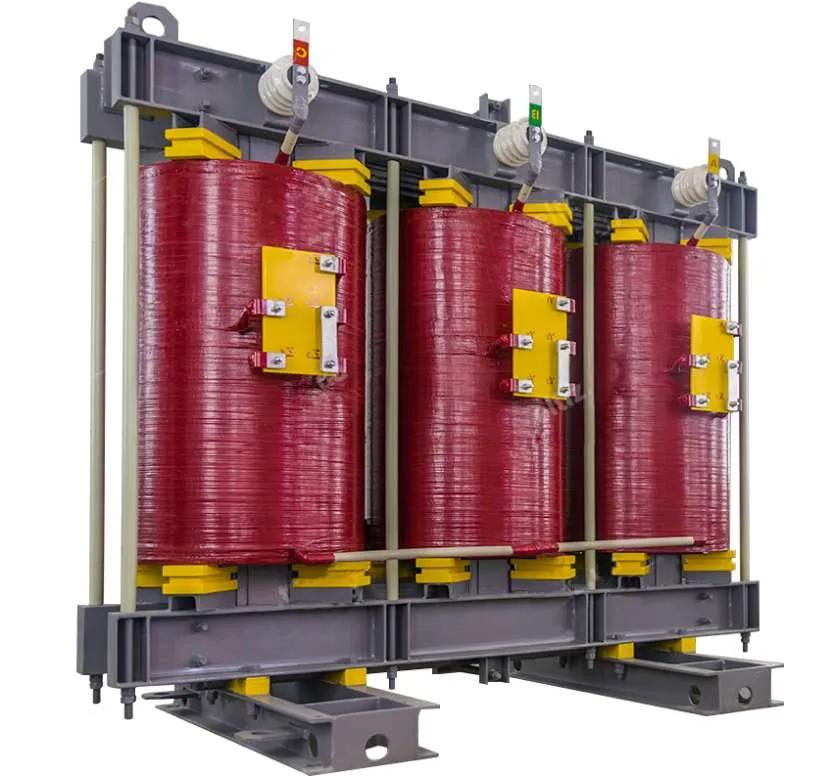

Трансформатор – что это такое и как устроено

Прибор для получения тока с одним значением напряжения из тока с другим значением называется трансформатором. В основе его действия лежит явление электромагнитной индукции. Главное назначение устройства – понижение или повышение напряжения переменного электротока.

Трансформатор состоит из следующих рабочих элементов:

Сердечник, или магнитопровод.

Замкнутая конструкция из электропроводящего материала. Предназначается для размещения первичной и вторичной обмотки, а также формирования и прохождения магнитного потока по замкнутому контуру с наименьшими потерями.

Чтобы избежать возникновения самоиндукции, сердечники изготавливаются из специальных материалов:

• Электротехнические стальные сплавы. Наиболее широко применяются недорогие холоднокатаные стали для изготовления разнообразных трансформаторов.
• Сплавы железа и никеля. Ввиду хорошей магнитной проницаемости, металлы этого типа используются для создания импульсных и высокочастотных трансформаторов. Плюсы – снижением габаритов и массы устройства, минусы – высокая стоимость и минимальная ударопрочность.

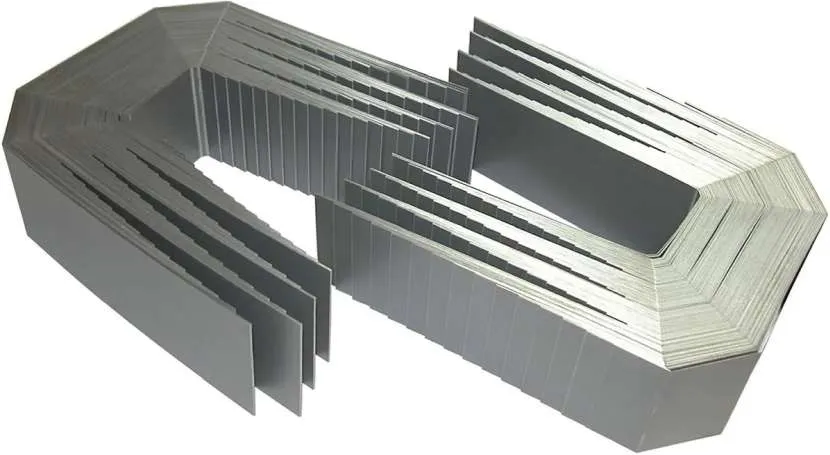

Сердечник трансформатора чаще всего изготавливается в виде наборных пластин из электротехнической сталиИсточник elec.ru

Ферриты. Служат базой для производства магнитопроводов прессованного типа, применяемых для сборки трансформаторов импульсного вида, а также работающих на частотах до 100 кГц.

При этом по форме магнитопроводы разделяются на 3 базовых вида:

1. Стержневые цилиндрические и прямоугольные.
2. Броневые.
3. Тороидальные, или кольцевые.

Геометрия и тип материала сердечника определяется назначением, условиями применения и заданными характеристиками трансформатора.

Обмотки.

В качестве материала обмотки, как правило, берется медный проводник с изоляцией. При намотке его на сердечник образуется катушка. При этом в трансформаторе есть 2 типа обмотки:

1. Первичная, входная – на нее подается напряжение.
2. Вторичная, выводная – с нее берется измененное напряжение.

Обе изолированы друг от друга и от магнитопровода. В зависимости от геометрии сердечника обмотка бывает цилиндрическая, пластинчатая, дисковая и т. д.

Трансформаторные обмотки изготавливаются из медной жилы, изолируется друг от друга и от сердечникаИсточник nipo-rusenergo.ru

Корпус.

Для защиты от внешнего воздействия сердечник с обмотками помещается в корпус. Изготавливается он из тонкостенного металла. Для эффективного отвода тепла, возникающего в ходе преобразования электроэнергии, конструкция оснащается ребрами по типу радиатора.

На мощных установках применяется жидкостное охлаждение. Для этого корпус изготавливается закрытым, в него заливается минеральное масло. В ходе работы оно циркулирует между витками обмотки и забирающими тепло стальными элементами.

Когда нужны трансформаторы тока?

Измерительные трансформаторы тока предназначены для замера характеристик, ограниченных номинальным напряжением. Последняя величина варьируется от 0.66 до 750 кВ. ТТ широко используются для различных целей:

1. При отделении низковольтных учетных приборов и реле от первичного напряжения в сети, что обеспечивает безопасность электрослужбам во время ремонта и диагностики.
2. Силами трансформаторов тока релейные защитные цепи получают питание. В случае короткого замыкания или проблем с режимами работы электроприборов ТТ обеспечивает корректную и оперативную активацию релейной защиты.
3. Используются для учета электроэнергии с помощью счетчика.

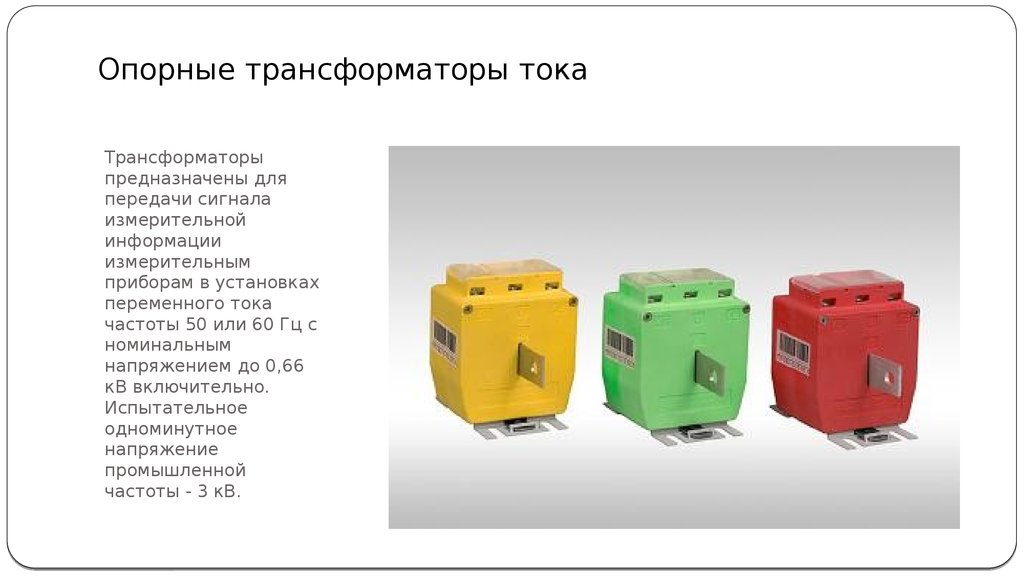

На практике встречаются различные модели измерительных трансформаторов и в компактных электроприборах с малым корпусом, и в полноценных энергетических установках с огромными габаритами.

https://youtube.com/watch?v=FoZehRt5jEU

Классификация и расчет

Расчет и выбор трансформаторов тока следует начинать с изучения классификации представленных на рынке устройств. Все ТТ в первую очередь подразделяются на две категории в зависимости от целевого назначения:

1. Для измерения показателя счетчика.
2. Для защиты электрооборудования.

Эти же категории, в свою очередь, классифицируются на виды в зависимости от типа подключения:

• предназначенные для работы на открытом воздухе;
• функционирующие в закрытом помещении;
• используемые в качестве встроенных элементов электрооборудования;
• накладные, предназначенные для для проходного изолятора;
• переносные, дают возможность осуществлять расчет в любом месте;

Все трансформаторы тока могут иметь различный коэффициент трансформации, который получают при изменений количества витков первичной или вторичной обмотки. Также эти устройства различаются по количеству ступеней работы на одноступенчатые и каскадные.

Если рассматривать конструктивные особенности, то ТТ могут иметь различную по типу изоляцию:

• сухую, изготовленную из фарфора, бакелита или литой эпоксидной изоляции;
• бумажно-масляную;
• газонаполненную;
• залитую компаундом;

Также исходя из характеристик конструкции, выделяют катушечные, одновитковые и многовитковые ТТ с литой изоляцией.

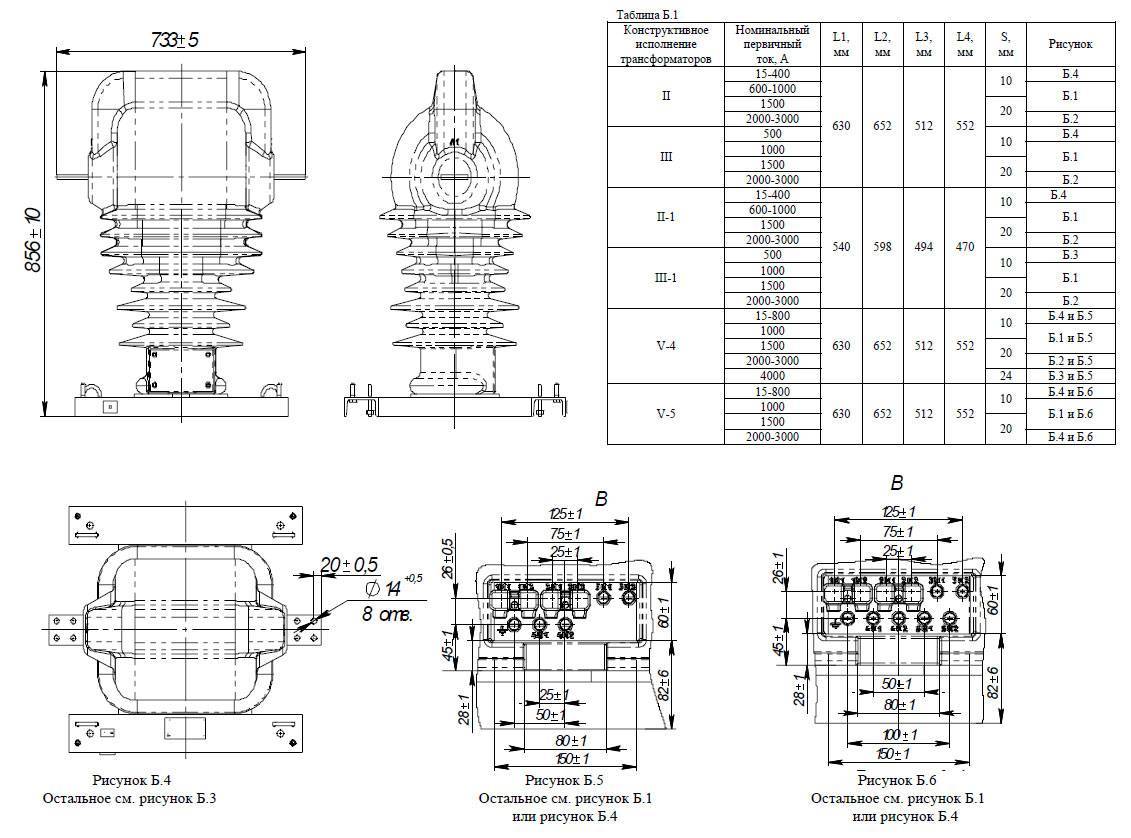

Как выбрать трансформатор тока наружной установки для счетчика электроэнергии?

Расчет и выбор трансформаторов тока для счетчика следует начинать с анализа базовых параметров номинального тока:

• номинальное напряжение сети;
• параметр номинального тока первичной и вторичной обмотки;
• коэффициент трансформации;
• класс точности;
• особенности конструкции;

При выборе номинального напряжения устройства необходимо подбирать значение превышающие или идентичное максимальному рабочему напряжению. Если рассматривать вариант счетчика 0.4 кВ, то здесь потребуется измерительный трансформатор на 0.66 кВ.

Подключение счетчика через трансформаторы тока представлено на это фото

Значение номинального тока вторичной обмотки для того же счетчика, как правило, составляет 5 А. А вот с параметром для первичной обмотки нужно быть осторожнее. От этого значения зависит практически все подключение. Номинальный ток первичной обмотки формуется относительно коэффициента трансформации.

Последний следует выбирать по нагрузке с учетом работы в аварийных ситуациях. Согласно официальным правилам устройства электроустановок, допустимо подключение и использование трансформаторных устройств с завышенным коэффициентом трансформации.

Класс точности следует выбирать в зависимости от целевого назначения счетчика электричества. Коммерческий учет требует высокий класса точности — 0.5S, а технический учет потребления допускает параметр точности в 1S.

Говоря о конструкции ТТ, нужно учесть, что для счетчика с напряжением до 18 кВ используются однофазные или трехфазные ТТ. Для более высоких значений подойдут только однофазные конфигурации.

Как осуществляется подключение измерительного ТТ тока для счетчика?

Обозначение на схеме

Специалисты не рекомендуют осуществлять подключение счетчика с помощью трехфазного ТТ. Это обусловлено его несимметричной магнитной системой и увеличенной погрешностью. В этом случае оптимальным вариантом будет группа из 2 однофазных приборов, соединенных в неполный треугольник.

Подробнее изучить классификацию, базовые параметры и технические требования на подключение и расчет ТТ для счетчика электроэнергии можно в ГОСТ 7746-2001.

Поверка трансформаторов

Комплекс поверочных мероприятий состоит из нескольких операций. В первую очередь это визуальный осмотр объекта, в ходе которого оценивается целостность конструкции, корректность тех же маркировок, соответствие паспортным данным и т. д. Затем производится размагничивание оборудования – например путем плавного увеличения тока на обмотке первого уровня. После этого значение тока плавно снижается до нуля.

Далее подготавливаются основные поверочные действия, которым будут подвержены измерительные трансформаторы тока

Назначение и принцип действия важно учитывать при такой подготовке, поскольку уровень нагрузки и другие эксплуатационные факторы обуславливают разные величины погрешностей в регистрации характеристик рабочей среды. Сама же поверка предусматривает оценку соответствия полярности клемм обмоток нормативным параметрам, а также фиксацию погрешностей с последующей их сверкой со значениями, указанными в паспорте агрегата

Описание и принцип работы

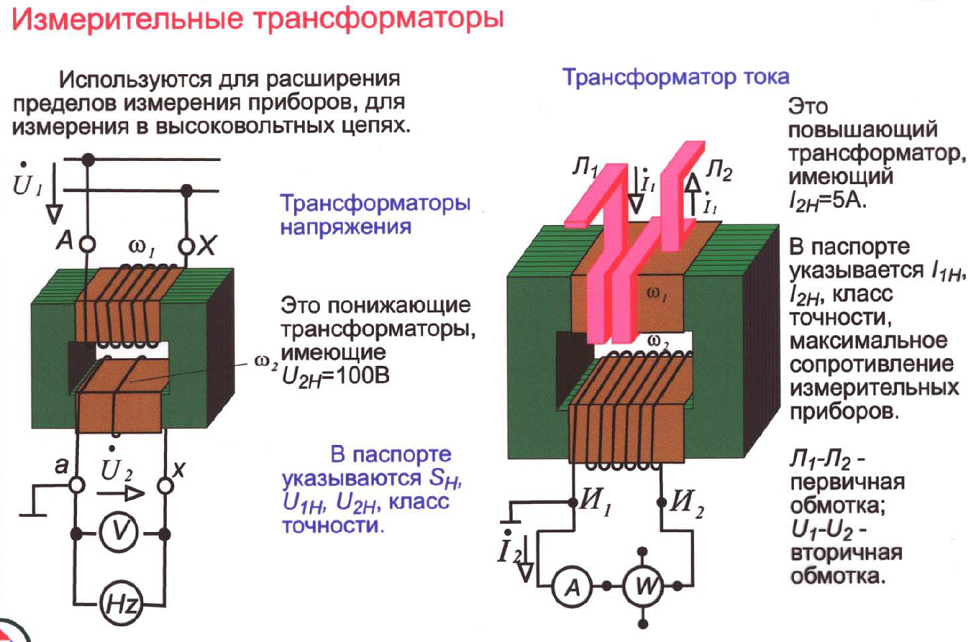

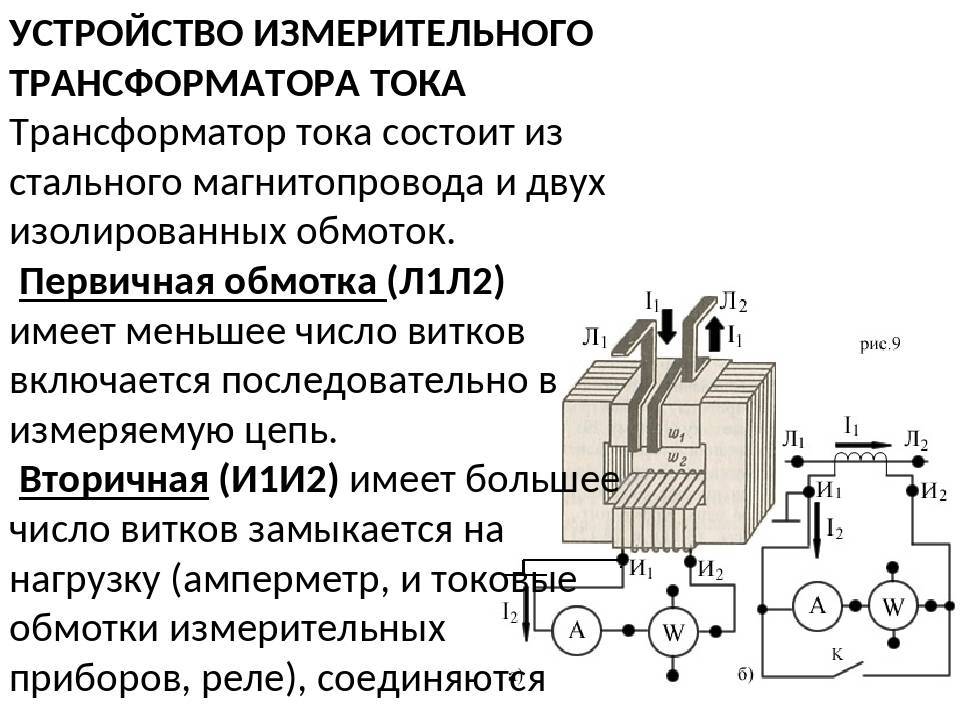

Трансформатор тока представляет собой тип «измерительного трансформатора», который предназначен для производства переменного тока в его вторичной обмотки, которое пропорционально току измеряется в его первичном. Трансформаторы тока уменьшают токи высокого напряжения до гораздо более низкого значения и обеспечивают удобный способ безопасного контроля фактического электрического тока, протекающего в линии электропередачи переменного тока, с использованием стандартного амперметра. Принцип работы основного трансформатора тока немного отличается от обычного трансформатора напряжения.

В отличие от трансформатора напряжения или мощности, рассматриваемого ранее, трансформатор тока состоит из одного или нескольких витков в качестве своей первичной обмотки. Эта первичная обмотка может иметь либо один плоский виток, либо катушку из сверхпрочного провода, намотанного на сердечник, либо просто проводник или шину, расположенную через центральное отверстие, как показано на рисунке. Купить трансформатор тока вы можете в популярном интернет магазине Алиэкспресс:

Из-за такого типа расположения трансформатор тока часто называют также «последовательным трансформатором», поскольку первичная обмотка, которая никогда не имеет более нескольких витков, соединена последовательно с проводником с током, питающим нагрузку.

Однако вторичная обмотка может иметь большое количество витков катушки, намотанных на многослойный сердечник из магнитного материала с малыми потерями. Этот сердечник имеет большую площадь поперечного сечения, так что создаваемая плотность магнитного потока является низкой при использовании провода с меньшей площадью поперечного сечения, в зависимости от того, какой ток должен быть понижен, когда он пытается выдать постоянный ток, независимо от подключенной нагрузки.

Вторичная обмотка будет подавать ток либо на короткое замыкание, в виде амперметра, либо на резистивную нагрузку, пока напряжение, наведенное во вторичной обмотке, не станет достаточно большим, чтобы насытить сердечник или вызвать отказ из-за чрезмерного пробоя напряжения.

В отличие от трансформатора напряжения, первичный ток трансформатора тока не зависит от тока вторичной нагрузки, а контролируется внешней нагрузкой. Вторичный ток обычно оценивается в стандартный 1 Ампер или 5 Ампер для больших значений первичного тока.

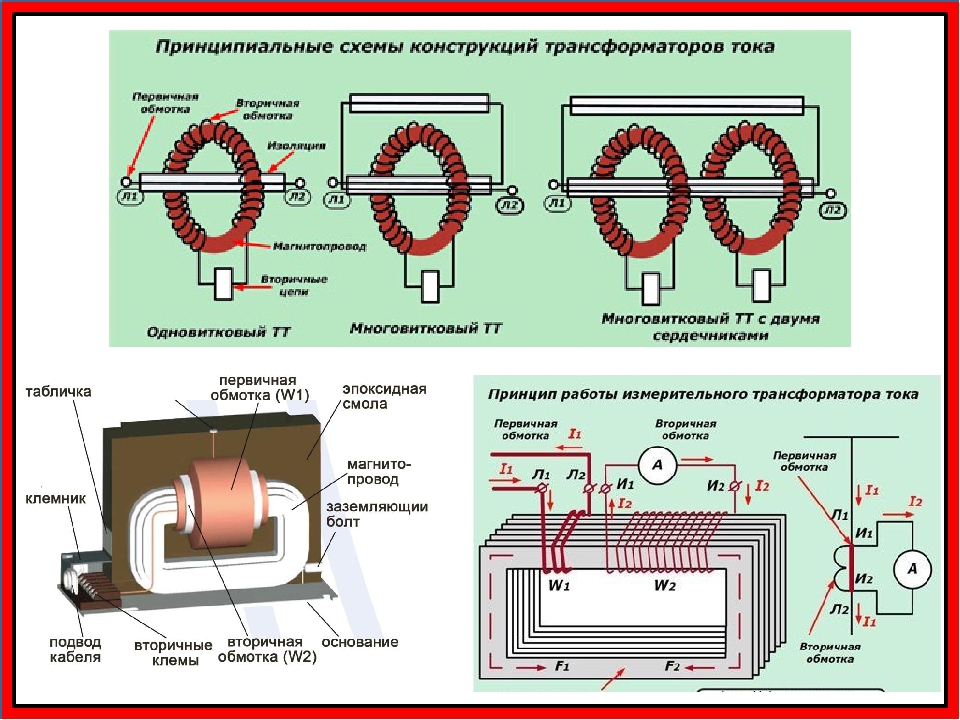

Существует три основных типа трансформаторов тока: обмоточный, тороидальный и стержневой.

• Обмоточный трансформатор тока — первичная обмотка трансформатора физически соединена последовательно с проводником, который несет измеренный ток, протекающий в цепи. Величина вторичного тока зависит от коэффициента оборотов трансформатора.
• Тороидальный трансформатор тока — они не содержат первичной обмотки. Вместо этого линия, по которой проходит ток, протекающий в сети, проходит через окно или отверстие в тороидальном трансформаторе. Некоторые трансформаторы тока имеют «разделенный сердечник», который позволяет открывать, устанавливать и закрывать его, не отключая цепь, к которой они подключены.
• Трансформатор тока стержневого типа — в этом типе трансформатора тока используется фактический кабель или шина главной цепи в качестве первичной обмотки, что эквивалентно одному витку. Они полностью изолированы от высокого рабочего напряжения системы и обычно крепятся болтами к токонесущему устройству.

Трансформаторы тока могут снизить или «понизить» уровни тока с тысяч ампер до стандартного выходного сигнала с известным отношением либо к 5 А, либо к 1 А для нормальной работы. Таким образом, небольшие и точные приборы и устройства управления могут использоваться с трансформаторами тока, потому что они изолированы от любых высоковольтных линий электропередач. Существует множество применений для измерения и использования для трансформаторов тока, таких как ваттметры, измерители коэффициента мощности, защитные реле или в качестве катушек отключения в магнитных выключателях или MCB.

Виды электрических схем

В соответствии с правилами ЕСКД схемами являются те графические документы, на которых с использованием принятых обозначений отображаются основные элементы или узлы конструкции, а также ссылки, их связывающие. Согласно принятой классификации выделяют десять типов схем, три из которых чаще всего используются в электротехнике:

• Функционально, он показывает узловые элементы (изображенные в виде прямоугольников), а также соединяющие их линии связи. Особенностью такой схемы является минимум деталей. Для описания основных функций узлов отображающие их прямоугольники подписаны стандартными буквенными обозначениями. Это могут быть различные части изделия, различающиеся по своему функциональному назначению, например, автоматический диммер с фотореле в качестве сенсора или обычный телевизор. Пример такой схемы представлен ниже.
  Пример функциональной схемы телевизионного приемника
• Базовый. Этот тип графического документа подробно описывает как элементы, использованные в дизайне, так и их связи и контакты. Электрические параметры некоторых элементов можно посмотреть прямо в документе или представить отдельно в виде таблицы.
  Пример принципиальной схемы фрезерного станка

Если на схеме изображена только силовая часть установки, то она называется однолинейной, если показаны все элементы, то она завершена.

Пример однолинейной схемы

Схемы подключения. В этих документах используются условные обозначения элементов, то есть указывается их расположение на плате, способ и последовательность установки.
Схема подключения стационарного детектора горючих газов

Если на чертеже изображена разводка в квартире, то на плане указывается расположение осветительных приборов, розеток и прочего оборудования. Иногда можно услышать, как такой документ называется схемой электроснабжения, это неверно, так как последняя отражает способ подключения потребителей к подстанции или другому источнику питания.

Разобравшись с электрическими схемами, можно переходить к обозначениям указанных на них элементов.

Зачем нужны трансформаторы?

Если в оборудовании до 1000 В напряжение измеряют путем подключения вольтметров, то в сетях мощностью выше 6 кВ это недопустимо. Тому есть 2 причины:

1. Чтобы измерить высокую силу тока, ее нужно предварительно понизить до параметра, который будет восприниматься рамкой стрелочного прибора или электронными преобразователями. Резистивные измерители с задачей справиться не смогут, а уменьшающий трансформатор будет неудобно использовать из-за его громоздкости.
2. Обмотка проводников должна выдержать среднюю нагрузку электрооборудования. Также необходимо соблюдение промежутков между фазами ПУЭ. Без трансформаторов выполнение этих условий невозможно.

Силу тока перед измерением нужно понижать. Трансформаторы напряжения и тока здесь отлично помогут.

Как сделать свой трансформатор

Трансформаторы состоят из двух цепей, связанных с намагничивающимся материалом, которые называют «сердечником». Оба контура имеют определенную длину, она должна быть такой, чтобы катушки вокруг сердечника могли передавать энергию от одного контура к другому. В трансформаторе тока первичные цепи (энергия-передача) петли проходят через сердечник ​​только один раз. Вторичная цепь петли проходит несколько раз вокруг ядра. Сердечник может быть стационарным, т.е. находиться на месте постоянно, или быть шарнирным, чтобы соответствовать направлению тока, что лучше защищает приборы от короткого замыкания.

Для того чтобы собрать мини-трансформатор нам понадобится:

• Изоляционная лента;
• Медная проволока для намагничивания (у меди особая плотность, которая помогает создать нужное магнитное поле);
• Железное кольцо;
• Амперметр.

Как сделать малогабаритный трансформатор своими руками:

1. Медную проволоку нужно обернуть вокруг железного кольца, чтобы она охватывала практически всю поверхность кольца. Обмотки могут перекрываться или нет. Чем больше число витков, тем меньше вторичный ток будет принят через вторичную обмотку.
2. Обмотайте конструкцию изолентой, чтобы детали держались вместе;
3. Снимите покрытие с концов провода;
4. Прикрепите зачищенные провода к концам амперметра;
5. Присоедините линию напряжения сети к железному кольцу. Используйте измерения на амперметре для определения коэффициента преобразования, чтобы можно было определить параметры трансформации и сравнить их с данными из вторичной обмотки;
6. Вставьте линию питания, которая проходит тестирование к амперметру. Сравните данные, для настройки измените количество витков.

Фото — Одновитковый трансформатор

Таким образом, шинный и импульсный трансформатор может быть добавлен к линии уже на месте, съемный сердечник может быть сделан путем присоединения четырех стержней из мягкого железа к линии питания, чем ближе – тем лучше. Три стержня должны быть намотаны заранее. Четвертый при необходимости можно не обматывать, просто прикрепить при помощи изоляционной ленты.

Классификация трансформаторов тока

Трансформаторы тока принято классифицировать по следующим признакам:

1. В зависимости от назначения их разделяют на:
   1. защитные;
   2. измерительные;
   3. промежуточные, используемые для подключения устройств измерения в токовые цепи, выравнивания токов в системах диф. защит и т. п.);
   4. лабораторные.
2. По типу установки разделяют устройства:
   1. наружной установки (размещаемые в ОРУ);
   2. внутренней установки (размещаемые в ЗРУ);
   3. встроенные в электрические машины, коммутационные аппараты: генераторы, трансформаторы, аппараты и пр.;
   4. накладные — устанавливаемые сверху на проходные изоляторы;
   5. переносные (для лабораторных испытаний и диагностических измерений).
3. Исходя из конструктивного исполнения первичной обмотки ТТ разделяют на:
   1. многовитковые (катушечные, с обмоткой в виде петли или восьмерки);
   2. одновитковые;
   3. шинные.
4. По способу исполнения изоляции ТТ разбивают на устройства:
   1. с сухой изоляцией (из фарфора, литой изоляции из эпоксида, бекелита и т. п.);
   2. с бумажно-масляной либо конденсаторной бумажно-масляной изоляцией;
   3. имеющие заливку из компаунда.
5. По количеству ступеней трансформации ТТ бывают:
   1. одноступенчатые;
   2. двухступенчатые (каскадные).
6. Исходя из номинального напряжения различают:
   1. ТТ с номинальным напряжением — выше 1 кВ;
   2. ТТ с напряжением – до 1 кВ.

Отличие от трансформатора напряжения

Одним из некоторых отличий является способ создания изоляции между двумя обмотками.

Первичную обмотку в трансформаторах тока изолируют соответственно параметрам принимаемого напряжения. Вторичная обмотка имеет заземление.

Трансформаторы тока работают в условиях, подобных к случаю короткого замыкания, так как у них небольшое сопротивление вторичной обмотки.

Для трансформатора напряжения при коротком замыкании его работа опасна из-за риска возникновения аварии.

Для трансформатора тока такой режим работы вполне приемлемый и безопасный. Хотя бывают у таких трансформаторов также угрозы аварии, но для этого устанавливают свои системы и средства защиты.

Коэффициент трансформации

Этот коэффициент служит для оценки эффективности функционирования трансформатора. Его значение по номиналу дается в инструкции к прибору. Коэффициент означает отношение тока в первичной обмотке к току вторичной обмотки. Это значение может сильно меняться от числа секций и витков.

Нужно учитывать, что этот показатель не всегда совпадает с фактической величиной. Есть отклонение, определяемое условиями работы прибора. Назначение и метод работы определяют значения погрешности. Но этот фактор также не может быть причиной отказа от контроля коэффициента трансформации. Имея значение погрешности, оператор сглаживает ее аппаратурой специального назначения.

Установка

Простые трансформаторы тока, работающие на шинах, устанавливаются очень просто, и не требуют инструмента или техники.

Прибор ставится одним мастером при помощи крепежных зажимов.

Стационарные требуют оборудования фундамента, монтажа несущих стоек.

Каркас крепится сваркой. К этому каркасу монтируется аппаратура. Комплект оснащения зависит назначение устройства и его особенности.

Контроль

Это мероприятие состоит из разных операций: визуальный осмотр, дается оценка всей конструкции, проверяется маркировка, паспортные данные и т.д. Далее, осуществляется размагничивание трансформатора с помощью медленного повышения тока на первичной обмотке. Далее, величину тока уменьшают.

Затем готовят главные мероприятия по измерению параметров. Поверка основывается на оценке правильности полярности клемм катушек по нормам, также определяют погрешность с дальнейшей сверкой с паспортными данными.

Безопасность

Основные опасности при функционировании измерительных трансформаторов обусловлены качеством намотки катушек. Необходимо учитывать, что под витками действует основа из металла, которая в открытом виде создает опасность и угрозу для обслуживающего персонала.

Поэтому создается график обслуживания, по которому проводится периодическая проверка устройства. Персонал обязан следить за состоянием обмоток катушек. Перед проведением проверки трансформатор отключается и подключаются шунтирующие закоротки и заземление обмотки.

Заключение

По мере повышения эксплуатационных нагрузок на линии электропроводки заметно понижается рабочий ресурс обслуживающих станций. Несмотря на то что назначение трансформатора тока не связано с преобразованием высокого напряжения, такое оборудование также подвергается серьезному износу. В целях повышения эксплуатационного ресурса таких установок производители используют более технологичные материалы и для электромагнитной оснастки, и для выполнений той же обмотки. Вместе с этим совершенствуется оборудование на измерительных реле, в результате чего минимизируется и коэффициент погрешности замеров.
