От чего зависит глубина

Уровень сезонной мерзлоты — основной фактор влияния на удаленность водной магистрали от поверхности земли, но не единственный. В расчете заглубления трубопровода участвуют иные обстоятельства.

Следует обращать внимание на такие факторы:

1. Уровень расположения стыковочного узла магистрали и напорного водовода из подземного источника. Переход движения потока жидкости от вертикального к горизонтальному направлению осуществляется с помощью или через стенку кессона. Оба элемента оснастки устья водозабора предназначены для защиты воды от замерзания.
2. Место расположения входного отверстия для коммуникации в фундаменте дома. Чем ниже находится проем, тем глубже будет траншея под трубопровод.
3. Характеристика грунта по трассе канавы от источника до объекта водоснабжения. Глубина промерзания почвы в зависимости от ее состояния различается. Для территорий средней полосы цифры такие: в глинистых породах — 1,3 м, песчаных и рыхлых — 1,6 м, гравийных — 1,7 м, твердых каменистых — 1,9 м.
4. Залегание грунтовых вод. При близком нахождении подземных течений от поверхности глубина траншеи уменьшается. Количество выпадающих осадков в заданной местности влияет на расчеты, поскольку грунтовые воды подпитываются дождевыми струями.

Чтобы система водоснабжения функционировала безаварийно в стабильном режиме, следует учитывать все перечисленные факторы. Повлиять на глубину заложения магистрали можно применением технических средств.

Почему стоит обратиться в сервис Перевозка24

Жителям Москвы доступна услуга быстрого поиска заявок от частных лиц или компаний на доске объявлений «Перевозка24». Удобный поиск и понятный интерфейс обеспечивает быстрое «знакомство» с сервисом, определение нужных функций.

Обращение к нам обеспечивает еще ряд преимуществ — мы гарантируем:

• Большой выбор объявлений по запросу.
• Исполнители проверены и надежны.
• Низкие цены и актуальные предложения.
• Удобный поиск по категориям, интересная дополнительная информация по теме.
• Частая посещаемость сайта, быстрые ответы по запросам.
• Подать/разместить объявление можно с минимумом усилий.
• Быстрый доступ к сайту, адаптация к мобильным устройствам.

Работать в системе очень просто. Чтобы не тратить время на обзванивание всех предложений, посетитель после регистрации сам создает заявку, в которой указывает все нюансы и пожелания. Владельцы компаний или частные лица, выполняющие подобные работы, самостоятельно находят вас по созданной заявке. Можно просмотреть все предложения и обсудить детали заказа. Комиссия за пользование сайтом не взимается.

Расчёт и планировка

Для прокладки автономного водоснабжения вам не нужно получать никакие разрешения. Но всё же стоит удостовериться, что по вашему участку не проходят какие-либо сети. Эту информацию можно получить в соответствующих органах. Если какие-то коммуникации есть, нужно уточнить глубину их залегания и место прохождения.

При наличии других инженерных сетей на территории вашего участка и параллельной прокладке трубопроводов водопровода необходимо руководствоваться нормативами из СНиП 3.05.04-85 (наружные канализационные и водопроводные сети). Согласно этим нормам расстояние по горизонтали от прокладываемых водопроводных сетей до других коммуникаций должно быть таким:

• от канализации (диаметром 110 мм) нужно отступить 0,2 м (от наружных стенок);
• между силовым кабелем и водопроводом должно быть не менее 0,5 м;
• от газопровода отступают 1 м;
• тепловые сети не могут находиться ближе к водопроводу, чем на 1,5 м;
• от других сетей водопровода до прокладываемой трубы должно быть минимум 1,5 м.

На какую глубину закапывать водопроводную трубу в частном доме — как правильно рассчитать

Глубина траншеи под водопровод зависит от климатических условий местности, поэтому основным документом для ее расчета является карта глубин промерзания. Данную информацию можно получить из интернет источников, воспользовавшись приложением к карте России, где более точные данные температуры земли приведены для различных городов с учетом структуры грунта.

При водозаборе из скважин для размещения насосного оборудования часто используют кессонные ямы, в которых прокладка водопроводной трубы в направлении фундамента строения происходит через стенки кессона.

Если глубина прокладки водопровода от промерзания имеет существенную величину, придется углублять кессон на соответствующее расстояние — это приведет к дополнительным финансовым расходам на строительство и неудобствам при пользовании ямой. Выходом из положения является вариант теплоизоляции утеплителем водопровода, позволяющий снизить глубину его закладки.

Чтобы определить, на какую глубину закапывать водопровод в этом случае, необходимо провести расчеты по формулам, учитывающими температуру воды и грунта в зимнее время на заданной глубине. Если с водой при наличии обычного термометра проблем не возникает, по измерение температурных параметров грунта на необходимой глубине довольно проблематично. Поэтому оптимальный вариант — получение информации о допустимой глубине залегания водопровода в зимнее время с данным материалом и толщиной утеплителя у производителя или продавца теплоизолирующей оболочки.

Второй способ — самостоятельный расчет утеплителя с использованием формул по известной стандартной методике (СНиП 2.04.14-88 пункт: Расчет тепловой изоляции) затруднен. Приведенные в ней формулы и методология разработаны только для определения параметров изоляционной оболочки от охлаждения окружающей средой трубопроводов с температурой рабочего тела от +20º до +300º С.

Рис. 4 Монтаж наружного водопровода при водозаборе из колодца — схема

Технология рытья водопроводных траншей

Приступая к работе, нужно подумать не только о том, как быстро выкопать траншею под водопровод, но и о том, как сделать это аккуратно, причинив минимум ущерба почвенному покрову и виду участка

Это особенно важно, когда участок уже облагорожен, засеян газонной травой или на нем разбиты грядки

Чтобы по окончании работ восстановить все в прежнем виде, готовят место для складирования вынутого грунта, застелив его плёнкой или брезентом. Если грунт плотный, его можно отваливать вдоль канавы, отступив от её края на такое расстояние, чтобы земля не сыпалась обратно.

Чтобы сохранить зелёный покров, после разметки осторожно снимают дёрн по всей линии будущей траншеи и складывают его с одной стороны, а выкопанный грунт с другой. При обратной засыпке будет проще восстановить все, как было

С чего начать работы

Для проведения землеройных работ в первую очередь необходимо определиться с технологией выемки грунта, которая включает в себя ручные и механические способы.

При рытье траншеи под водопровод в основном используют спецтехнику — ручная выемка больших объемов грунта экономически нецелесообразна, она отнимает много сил и времени и стоит в 2 раза дороже, если нанимают рабочих со стороны, а не пытаются откапывать ров своими руками.

Для закладки трубопровода на небольшие глубины до 1 метра применяют бытовые мотоблоки со специальными ленточными (цепными) насадками, траншеекопатели или грунторезы, имеющие небольшие габариты и массу, ширина рва при этом составляет 15 — 20 см. При использовании специальной техники для рытья траншей — бар, осуществляющих извлечение грунта ленточным или цепным механизмом с лопатками, достигают глубину выемки до 2-х метров при ширине канала около 30 см.

Если водопровод заглубляют на расстояние больше 2-х метров, параметры ширины и глубины траншеи возрастают, применяемые для прокапывания на большие глубины мини-экскаваторы формируют ров шириной около 50 см.

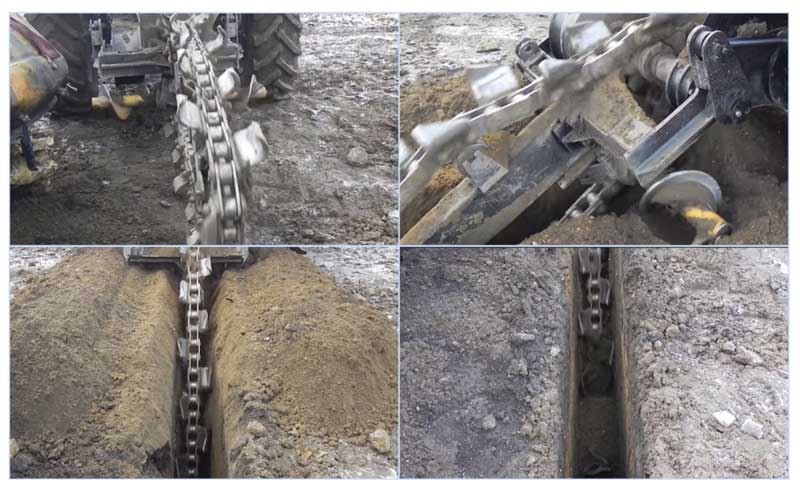

Рис. 6 Специальная техника для рытья траншей: мотоблок, траншеекопатель, баровая насадка, мини-экскаватор

Глубина заложения пластиковых труб

Если требуется укладка трубопровода глубже уровня промерзания почвы, ставится во внимание то, какую трубу использовать для магистрали и свойства ее материала. Необходимо учитывать предельную степень прочности трубы, способную выдерживать давление почвы

Максимальные нагрузки выдерживают трубы из металла (сталь, чугун, медь), но ввиду высокой стоимости и сложности монтажа они используются редко. Пластиковые трубы теоретически могут выдерживать нагрузки и до 8 м, но такая глубина заложения не лучшим образом скажется на длительности их эксплуатационного срока.

Для размещения на большой глубине лучше применять ПНД-трубы, они способны выдержать сильное давление грунта

Глубину заложения водопроводных пластиковых труб определяют в зависимости от маркировки изделия. Маркировка свидетельствует о толщине стенок, а значит, и о прочности конструкции. Трубопроводы из полипропилена (ПП) оранжевого цвета, используемые для прокладки канализации, можно закапывать на глубину до 3 м. Полипропиленовые трубы серого цвета обладают меньшей плотностью и не способны выдержать такое давление. Трубы из полиэтилена низкого давления (ПНД) очень гибкие, пластичные, они способны выдерживать давление до 10 атмосфер. Их можно закапывать на любую требуемую глубину без опасности для целостности конструкции. Речь идет о трубах ПНД марки PN10 диаметром не менее 25 мм), менее качественные трубы марки PN6 для подземного водопровода не годятся.

Полиэтиленовые трубы можно прокладывать не только для проведения питьевой воды, но и в целях напорного водоотведения. Если существует вероятность чрезмерно высоких нагрузок на почву и, соответственно, на трубу, их можно прокладывать в стальных или бетонных футлярах.

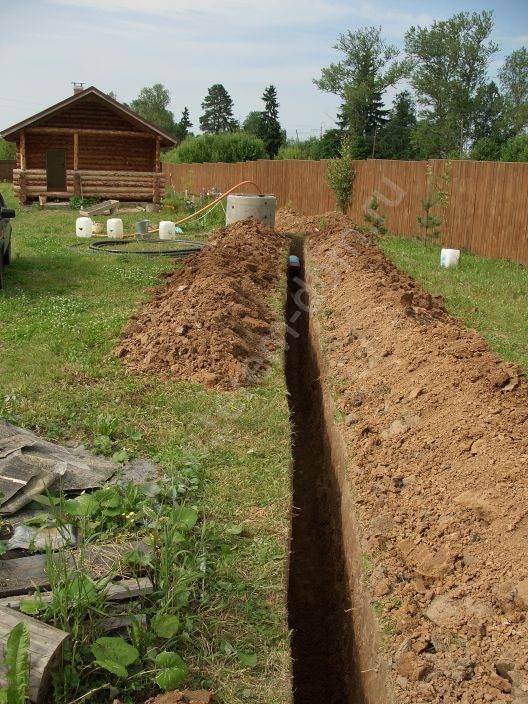

Как копать траншею под водопровод

При проведении земляных работ желательно соблюдать следующие основные рекомендации:

• Проводить траншею необходимо по кратчайшему пути между точкой водозабора и входом в дом, если в магистрали присутствуют ответвления, их располагают под прямым углом к главной линии.
• Согласно СНиП ширина канала должна составлять не менее 70 см., на практике достаточно размеров около 50 см.
• Если погружной электронасос не оснащен обратным клапаном, то можно спускать воду из системы обратно в скважину или колодец, при этом угол восходящего уклона возрастает с уменьшением диаметра и составляет около 50 мм. на 1 погонный метр труб стандартного однодюймового сечения.
• Строительными нормами запрещается размещать в одной траншее водопроводную и канализационную магистраль — они должны находиться на расстоянии не менее 1,5 метра друг от друга.

Земляные работы по выемке грунта и монтажу труб проводят в следующем порядке:

• У стенок колодца или кессона, из которых происходит водозабор, выкапывают нужное углубление в земле (шурф) шириной 100х100 см.
• Между колодцем и входом в фундамент протягивают шнур, отмечающий направление траншеи, чтобы он при работах не был поврежден, его привязывают к отрезам арматуры через 3 – 5 метров, которые после подхода техники извлекают из земли. Иногда линию к дому дополнительно выкладывают на земле подручными предметами, которые при рытье убирают.
• При помощи спецтехники выкапывают траншею нужной глубины шириной 20 — 50 см. (зависит от вида выбранных машин), располагая извлеченный грунт на расстоянии не менее 2 — 3 м. от места раскопок во избежание обрушения стенок.
• После прокапывания канала на его дно засыпают слой песка толщиной 5 — 10 см. и затем укладывают трубопровод на песчаную подушку, засыпая обратно извлеченный грунт.

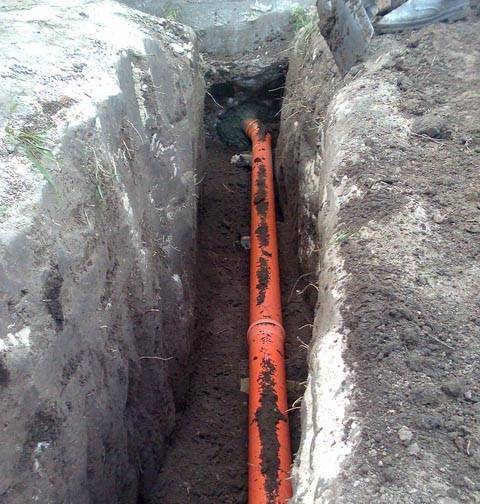

Рис.7 Как укладывают трубы в канавы для водоснабжения с использованием спецтехники

• Для повышения теплоизоляции можно накрыть трубы рубероидом, остатками утеплителя после ремонтных работ или засыпать керамзитом слоем в 20 — 50 см.
• В вырытых шурфах производят подсоединение магистрали к скважинному или колодезному насосу через отверстие, просверленное в стенках колодца перфоратором, аналогичным способом осуществляют подключение к линии дома через отверстие в фундаменте.
• Подсоединение трубопровода в зависимости от материала изготовления производят разными способами — если используют трубы из полиэтилена низкого давления (ПНД), отрезки соединяют разборными компрессионными фитингами или, если позволяет бюджет, электросварными фитингами, концы стальных труб обычно сваривают друг с другом.
• После укладки водопровода и засыпания каналов и выемок землей, траншею утрамбовывают во избежание дальнейшего проседания и накрывают ранее поднятым дерном.

Конфигурация траншеи

В некоторых случаях может потребоваться выбрать форму канавы. Так, траншеи для водопровода могут иметь следующие конфигурации:

• прямоугольная канава;
• трапециевидная траншея;
• смешанная форма.

На разработку прямоугольной траншеи уходит меньше всего сил, поскольку ширина выемки грунта небольшая. Однако если глубина должна быть значительной, стенки придётся дополнительно укреплять.

БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.

Трапециевидная схема траншеи не требует укрепления стенок даже при значительной глубине. В ней удобно вести работы по прокладке сетей, но трудозатраты на разработку такой канавы значительные. Если траншея для трубы  водопровода будет копаться на участке с высоким уровнем грунтовых вод, то пригодится смешанная форма.

Конструкции креплений

Выбор типа крепления стенок котлована определяется такими критериями:

• характером и состоянием почвы;
• глубиной и шириной траншеи;
• близостью к трассам подземных и надземных сооружений;
• возможной вибрацией от динамической нагрузки и способом производства земляных работ.

Учитывайте, что свойства грунта меняются в зависимости от его температуры и влажности.

Для обустройства крепления понадобятся:

• доски;
• брус;
• толстая проволока;
• гвозди.

Материал выбирают сухой и качественный, так как конструкция будет испытывать сильное давление. Кроме этого, ее необходимо собирать так, чтобы последующий демонтаж перед засыпкой не вызвал затруднений и незапланированной потери рабочего времени. Своевременное и правильное раскрепление стенок трассы — важный фактор, обеспечивающий предотвращение аварийных ситуаций.

Вертикальное крепление

Данная технология применяется в тех случаях, когда глубокая траншея прокладывается в слабых и сыпучих грунтах или в непосредственной близости с инженерными сооружениями.

Система вертикального крепления состоит из таких деталей:

• бобышки;
• доски 50 мм;
• распорки;
• накладки;
• гвозди.

Все сооружение собирается заранее и устанавливается на трассировке еще перед началом копания. Оно представляет собой жесткую конструкцию из деревянных досок, скрепленных между собой поперечными распорками. По мере отрывки котлована каркас оседает вниз, образовавшиеся пустоты заполняются осыпающимся грунтом. Средняя высота секций составляет 120 см, длина — до 300 см. Крепление состоит из одного или нескольких ярусов.

Горизонтальное крепление траншеи вразбежку

Когда проводится копка траншеи под водопровод, способ горизонтального крепления применяется при работе с грунтом средней плотности, с тенденцией к осыпанию.

Горизонтальное крепление вразбежку состоит из:

• горизонтальных досок;
• прозора;
• вертикальных стояков;
• поперечных распорок.

Сооружение внутри канавы собирается из готовых щитов. После установки на дно между ними вставляются распорки. Верхние части щита должны быть выше уровня грунта на 20 см, чтобы предотвратить попадание в канаву земли и камней.

Мастер-класс по прокладке водопроводных труб в земле

1. Первый слой компенсирующего песка в траншее полейте водой и утрамбуйте.
2. В тех местах прокладки, где предполагается существенная нагрузка на землю, используйте гофрированные трубы, у которых амортизирующие свойства лучше.
3. Учитывайте, что при нагревании полипропиленовые трубы вытягиваются в длину. Прежде чем закапывать горячий водопровод, пропустите через него большое количество воды, чтобы убедиться, не вышла ли длина за пределы траншеи.
4. По этой же причине теплоизолирующий слой закрепляйте, но оставляйте подвижным относительно трубы.
5. При засыпании траншеи с уложенным водопроводом каждый слой утрамбовывают для предотвращения дальнейшего проседания почвы.

Видео-урок. На какую глубину укладывать водопровод

На какой глубине проложить водопровод в дом, чтобы вода в нем не перемерзла зимой.

Обустройство любых инженерных коммуникаций сопряжено с поиском компромиссов, позволяющих создать эффективно работающую систему при минимальных затратах времени, сил и средств.

Одним из наиболее важных аспектов, является грамотное определение глубины трубопровода с учётом уровня промерзания грунта и общей стоимости объёма всех предполагаемых земляных работ.

Коротко о главном

Поскольку металлическая труба неизбежно отходит в прошлое, внимание при выборе нужно заострить на изделиях из пластика. Для небольшой глубины залегания трубопровода в земле отлично подойдут трубы ПНД. Они выдерживают достаточно большое внутреннее давление

А монтировать их нетрудно благодаря их гибкости

Они выдерживают достаточно большое внутреннее давление. А монтировать их нетрудно благодаря их гибкости.

Для глубокой траншеи лучше выбирать между изделиями из полипропилена или металлопластика. Они более прочны и между тем достаточно легкие по массе, чтобы с ними мог справиться даже один человек. К тому они отлично подходят и для горячего водоснабжения. А, чтобы избежать теплопотерь, трубопровод нужно надежно утеплить.

Оценок 0

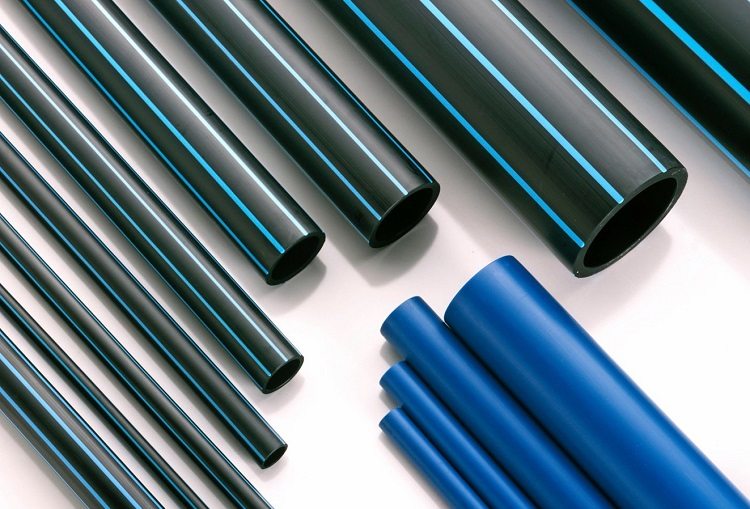

Виды труб, применяемых для прокладки в земле

Материал изготовления конструкций возможно самым разным, исходя из этого принципиально важно выбрать наилучший вариант из представленных на рынке:

Сталь Данный вариант использовался во всех ветхих коммуникациях, но из года в год его вытесняют более идеальные варианты. Сталь подвергается коррозии, и со временем на внутренних стенках может скапливаться столько налета, что диаметр значительно уменьшается в два раза, а то и в три раза Оцинкованная сталь Узкий слой цинка на поверхности не только многократно повышает устойчивость труб к коррозии, но и мешает отложению налета на стенках в течении многих лет. Но у некоторых экспертов имеется сомнения по поводу безопасности данного варианта при применении в питьевых системах Металлопластик Один из новых вариантов, воображающий собой трубное изделие из полимера, в которого для жесткости присутствует железный каркас. Данный вариант владеет высокими эксплуатационными чертями и не подвержен коррозионным процессам при условии, что торцы защищены от действия воды ПНД Полиэтилен низкого давления относится к тем вариантам, каковые фактически лишены недостатков и наряду с этим имеют множество преимуществ: низкая цена, устойчивость к окислению и коррозии, маленький вес

Еще одно важное преимущество – гибкость элементов, именно поэтому возможно легко огибать препятствия

Основные способы копки траншей

Часто возникает вопрос: «Как выкопать траншею под водопровод наиболее рациональным методом?»  Существует два основных варианта:

• Ручной.
• Механизированный.

Первый вариант обычно используется, когда у домовладельца нет средств на наём экскаватора. Другая причина – невозможность работы тяжёлой землеройной техники из-за ограниченности окружающего пространства. Такой вариант, несмотря на отсутствие финансовых затрат (если домовладелец выполняет работу сам), является наиболее долгим и трудозатратным.

Использование техники

Кроме этого вам может оказать помощь использование техники. Сейчас на строительном рынке доступна целая масса легких мини-экскаваторов, мотоблоков и другого аналогичного хороша. Обычно аренда для того чтобы аппарата стоит не так и дорого, наряду с этим работа производится в считанные часы, вам кроме того не успеет надоесть.

При наличии на пути траншеи дороги либо иного аналогичного препятствия, возможно применить способ прокола грунта. Для этого с двух сторон преграды выкапывают колодцы глубиной на полметра ниже глубины прокладки, а протяженность колодца должна быть полтора-два метра. Ширина приблизительно 1 – 1.2 м.

Стальная труба режется на отрезки по 1 м, на концах которых нарезается резьба. Кроме этого пригодятся соединительные муфты. Из одного отрезка делается конусный наконечник посредством кувалды, на конце которого оставляют маленькое отверстие.

После этого берут водяной насос и шланг заводят в колодец. Потом в грунт по направлению ко второму колодцу забивают наконечник, на его конец накручивают отрезок трубы посредством муфты, заводят шланг в трубу и подают воду.

На тело трубы крепят струбцину либо ключ, и посредством лома проталкивают трубу в землю (нужно подчернуть, что при хорошем напоре воды она идет как по маслу).

В то время, когда труба всецело вошла, к ней присоединяют следующий отрезок и без того продолжают до полного прокола участка.

Дистанция между двумя трубами под землей

Как отмечалось ранее, строительные нормы не допускают размещение в одной или разных траншеях водопроводной и канализационной магистралей, если расстояние между ними менее 1,5 метра, данное правило распространяется на производственные и хозяйственно-бытовые водопроводы.

Также строительные нормативы (пункт 9.6 СНиП 41-02-2003) допускают совместную прокладку водопроводных и тепловых коммуникаций в одной траншее. При параллельной прокладке водопроводной и кабельной электрической линии с напряжением до 35 Кв, допустимое расстояние между ними не менее 1 метра (правила устройства электроустановок ПУЭ-7 п.2.3.88.), если электрокабель пересекает водопровод, расстояние в точке перекрещивания — не менее 0,5 метра.

Рис. 9 Электрический кабель – схема установки

Читая про то, на какую глубину закапывать водопроводную трубу в частном доме, возможно будет интересно узнать про охранную зону водопровода и канализации

Как копать траншею под водопровод?

Тут все зависит от глубины заложения трубы. Ведь по правилам техники безопасности глубокие и «мелкие» траншеи обустраивают совершенно разным образом.

Техника земляных работ, с помощью которых отрывается неглубокая траншея, предполагает следующий порядок действий:

• Вдоль шахты колодца или над магистральным трубопроводом отрывается шурф габаритами 100 на 100 сантиметров или поперечная траншея.
• Аналогичный шурф отрывается возле фундамента.
• Между источником и фундаментом натягивают два шнура, обозначающие кратчайший путь траншеи и ее границы.
• Вдоль очерченной границы с помощью экскаватора или вручную отрывается траншея с отвесными стенками, шириной не менее 50 сантиметров. Впрочем, если вместо экскаватора или лопат использовать фрезу, то ширина траншеи составит всего 15-20 сантиметров.

Подобным образом можно отрыть траншею глубиной до 100 сантиметров. Но перед тем как выкопать траншею под водопровод и шурфы вам нужно определиться с местом складирования отобранного грунта. Оно располагается на удалении 2-3 метров от границ котлована. Складировать грунт на меньшем расстоянии нельзя – увеличивается риск обрушения стенок траншеи.

Глубокие траншеи роют похожим образом. Но в этом случае земляные работы усложняет риск обрушения стенок котлована. Поэтому при рытье придерживаются следующего порядка действий:

Вначале роют те же шурфы у фундамента, шахты скважины или колодца. Ну а над магистралью раскапывают котлован с наклонными стенками, ширина которого у верхнего среза будет равна глубине залегания трубы центрального водопровода.

• Следующий этап – разметка границ. Для этого нам понадобятся два шнура, натянутых между шурфами. При этом нужно учесть, что ширина траншеи при прокладке водопровода глубинного типа будет неоднородной – стенки котлована должны располагаться под углом 45 градусов, сходясь у дна. Поэтому на поверхности ширина траншеи равна глубине залегания водопровода, а у дна – 50-70 сантиметрам.
• Земляные работы стартуют после завершения разметки. Причем заглубляться в землю нужно ступенчато. То есть: вы откапываете первые 50 сантиметров, сужаете границы, и углубляетесь еще на 50 сантиметров, прокапывая траншею меньшей ширины.

В итоге под глубокую траншею нужно достаточно большое место складирования грунта, удаленное от края котлована на 3-4 метра. Разумеется, 2-метровую траншею можно отрыть и с прямыми (отвесными) стенками, но в этом случае их придется укрепить щитами и поперечными распорками, монтируемыми по мере заглубления котлована.

На какую глубину закапывать водопроводную трубу в частном доме — как правильно рассчитать

Отправной точкой для вычислений является информация о климатических условиях местности, на которой расположен земельный участок. Можно воспользоваться картой глубин промерзания.

Карта промерзания почвы в Московской области.

Дальнейшие действия заключаются в рассмотрении каждого из факторов влияния на глубину заложения магистрали:

Определяется нормативная величина заглубления. Размер промерзания, взятый из карты, учитывает структуру грунта

Если используются иные источники, обращают внимание на характер почвы. Суглинки — распространенные в средней полосе страны горные породы

Для условий таких районов расчетная глубина составляет 1,3+0,5=1,8 м.
Сравнивается удаленность днища кессона от устья скважины: она не должна быть меньше, чем полученная вычислениями величина. При невыполнении условия конструкцию оголовка углубляют до нормы. Другой вариант уменьшить расчетную глубину — применить теплоизоляцию или подогрев трубопровода.
Измеряется расстояние точки прохода магистрали сквозь фундамент дома до земной поверхности. При несоответствии результата расчетному показателю место расположения отверстия изменяют. Если скважина находится на большом удалении от дома, учитывают перепад высотных отметок: по СНиП уклон трубопровода в сторону источника ≥0,001, на практике — 0,002-0,005. Минимальная разница глубин траншеи при длине 100 м составит 10 см: 1,8 м около дома, 1,9 м — у скважины.

Тепловые расчеты для неподготовленного человека сложны. Вместо теплоизолятора лучше использовать греющий кабель, оснащенный устройством регулировки теплового режима автоматическим или ручным способом. Прокладка проводника производится при монтаже трубопровода по всей длине магистрали.

Прокладка водопроводного трубопровода

Актуальные методы

Современные строительные технологии предполагают два основных метода подземной прокладки водопроводных труб:

1. Укладка водопроводной трубы в траншею. Наряду с этим методе перед монтажом трубопровода производится разработка грунта на расчетную глубину, подготовка основания, упрочнение стен траншеи. По окончании завершения укладки производится засыпка, а территория над территорией проведения работ облагораживается;
2. Бестраншейная прокладка водопровода. Данный способ есть более прогрессивным и предполагает прокол почвы между двумя технологическими колодцами с последующей прокладкой трубы в полученное отверстие. Разработка грунта, засыпка и работы по благоустройству в этом случае не требуются.

Открытый (траншейный) метод укладки разрешает совладать с маленькими объемами работ своими руками с применением несложных инструментов:

• лопаты,
• лома,
• перфоратора и т.п.

Он хорошо подходит для загородных хозяйств, поскольку почва не покрыта асфальтом, застройка редкая, конкурентных коммуникаций и инфраструктуры фактически нет, следовательно, ущерб и последующее восстановление будут минимальными.

Бестраншейная замена водопровода, как и его укладка, требуют наличия особой техники и обученных работников. Способ основан на горизонтальном направленном бурении либо проколе грунта посредством особых наконечников и струи воды под давлением.

Превосходно подходит для муниципальных районов с густой застройкой и развитой инфраструктурой, где открытый метод иногда недоступен.

Правила разработки траншеи

Итак, для работ за пределами города возможно использовать открытый метод прокладки труб. Значит, нам пригодится траншея.

Дабы соорудить её верно, вам понадобится инструкция, где мы собрали основные требования и нужные уточнения по ряду вопросов:

• Нужно прокладывать канаву по малейшему прямому пути. В случае если это нереально, она разбивается на прямые отрезки с поворотами на 90?, время от времени допустимы иные углы поворотов;
• Глубина траншеи – очень важная черта. В соответствии с СНиП, минимальная глубина укладки с учетом вероятных динамических нагрузок обязана составлять не меньше одного метра, но климатические условия нашей страны накладывают иное ограничение: канава должна быть приблизительно на 30 см глубже, чем глубина промерзания почвы в вашем регионе (для средней полосы – приблизительно 2 – 3 м, для южных районов – 1.2 – 1.3 м);
• Ширина траншеи при прокладке водопровода по СНиПу не должна быть меньше 70 см. Но на практике такие строгие нормы используются при работе опытных работ, а на огороде возможно руководствоваться диаметром трубы и удобством работ. В большинстве случаев копают на ширину совковой лопаты – 45 – 50 см;
• При укладке водопроводных труб нужно выполнять уклон 0.002 – 0.005 в сторону скважины при наличии в ней спускного крана для опорожнения системы в случае ремонта либо консервации на зиму;
• Водопровод и канализация в одной траншее не укладываются по всем нормам и правилам. Но это требование довольно часто игнорируют при применении пластиковых труб в защитных гильзах. Мы бы так делать не советовали;
• Кабель и водопровод в одной траншее укладывать возможно с соблюдением для того чтобы условия: кабель (до 35 кВ) укладывается в пластиковой трубе над водопроводом, расстояние между ними – не меньше 25 см, над кабелем – не меньше метра грунта;
• Дно траншеи должно быть плотным и утрамбованным, нужно, дабы труба лежала на земле с полным прилеганием корпуса.

Не считая перечисленных правил, вам пригодится ряд советов. Итак, в северных районах и в средней полосе лучше укрыть трубу слоем пенопласта либо минеральной ваты. Время от времени случаются экстремальные морозы, и эта мера может обезопасисть вас от аварии.

При засыпке канавы, особенно на начальной стадии (первые 25 – 30 см) бросайте землю бережно, в угол траншеи. Избегайте слежавшихся комьев, кирпичей, камней и другого тяжелого мусора, в противном случае возможно повредить трубу.

Ширина

Ширина канавы для прокладки трубы водопровода глубиной более 3 м строго нормируется СНиП. Однако вряд ли на дачном участке этот норматив пригодится, ведь тут редко делают глубокую закладку трубопроводов. То же самое можно сказать про рытьё канавы при помощи экскаватора. В этом случае ширина будет зависеть от длины режущего края ковша.

Если вы будете копать траншею вручную при помощи лопаты или собираетесь использовать мотоблок или грунторез (траншеекопатель), то тут размер стоит брать из СНиП. Так, оптимальная ширина канавы для прокладки трубы водоснабжения должна быть в пределах 0,5-0,8 м. Эта ширина подходит для труб диаметром 50-110 мм, поскольку именно они используются для наружных сетей загородных домов.

Мои итоги

Траншею мы все-таки выкопали. Если вы копаете «дедовским» методом, то учтите наши ошибки:

1. Лопату лучше иметь с короткой ручкой, лучше саперную.
2. Купите или попросите у кого-нибудь шуфель, им хорошо выкидывать землю из траншеи.
3. Не копайте на штык. Мужчины, все-таки немаленькие как по росту, так и по габаритам. Супруг долго ругался, когда его задница перестала помещаться в траншею.
4. Если почва каменистая, всегда должен быть лом.
5. Все-таки, если есть возможность, используйте технику.

А с какими трудностями столкнулись вы и как выходили из такой ситуации? Что еще можете посоветовать, потому что стройка только началась. Впереди еще баня, летняя кухня, куда тоже нужно проводить коммуникации.
