Толщина воздуховодов: нормы, снип в многоквартирных домах, требования

Виды вентиляции

В доме с газовой котельной обустраивают 2 вида вентиляции: естественную и принудительную.

Первый вариант наиболее распространен в частном секторе. Естественная вентиляция разрешена для котлов мощностью до 30 кВт.

В инженерной сети воздухообмен выполняется за счет разности температур и давления. Воздушные массы произвольно циркулируют между улицей и помещением через воздуховоды.

В принудительной вентиляции воздушные потоки перемещаются за счет механического принуждения работающими вентиляторами. Инженерная сеть актуальна для большой котельной с мощными котлами.

Ставят механическую вентиляцию для инновационного отопительного оборудования, где использование принудительного вентилирования рекомендовано производителем.

Схема принудительной системы, где вентилятор обозначен цифрой 7

Схема принудительной системы, где вентилятор обозначен цифрой 4

Как правильно определить высоту трубы

Этот фактор является определяющим при проектировании системы вентиляции. Провести необходимые расчеты необходимо еще на стадии составления чертежей инженерных коммуникаций будущего дома. В процессе строительства или по его окончании внести коррективы и изменения будет крайне затруднительно или невозможно.

Что влияет

На общую высоту вытяжного воздуховода оказывает влияние сразу несколько факторов.

Наиболее существенные из них следующие:

перепады температуры в помещении и за окном;
наличие рядом трубы дымохода от котла отопления;
господствующее направление ветра и его сила;
степень сопротивления трения воздуха о стенки трубопровода;
конфигурация вытяжной системы, наличие и количество углов.

Так, в летнее время тяга значительно снижается, так как температура внутри и снаружи дома почти одинакова. Однако, чрезмерно высокая труба может представлять опасность в плане падения при сильных порывах ветра.

Конструкция кровли

Крыши жилых сооружений имеют различную форму. В бесснежных регионах страны с небольшим количеством осадков накрывают дома плоской кровлей, так как это проще, быстрее и дешевле. Высота вентканала здесь не имеет особого значения. Главное, что обеспечивалась достаточная тяга, для этого нужно 50-60 см возвышения при расположении трубы рядом с коньком кровли или парапетом.

В случаях обустройства строений со скатными крышами необходимо учитывать соотношение между их самой высшей точкой и срезом вентканала.

Если расстояние до конька меньше 150 см, то трубу нужно поднимать над кровлей на 40-50 см. При большем удалении ее необходимо поднимать над коньком не менее, чем на 100 см. Это обеспечит захват выходящего воздуха ветром и создание хорошей тяги.

Правила противопожарной безопасности

Поскольку в дымоход поступают не только продукты горения, но и искры, система отопления требует повышенного внимания с точки зрения пожарной безопасности.

Для того, чтобы свести к минимуму саму вероятность возникновения пожара, необходимо придерживаться таких правил:

между дымоходом вытяжных труб и вентканалом должно быть не менее 3 метров для предотвращения попадания искр и угарного газа;
высота вентиляционной и дымоходной трубы должна быть одинаковой по уровню;
обогрев внешней трассы необходимо делать безопасным в плане возможности воспламенения.

Если вытяжка и дымоход проходят снаружи здания, то их следует разделить теплоизоляционным материалом, чтобы избежать прогорания вентканала.

При проведении проектирования вытяжной системы в частном доме нужно изначально определиться с конфигурацией трубопровода. К этому вопросу нужно подойти дифференцированно, не выбрав эстетичность в ущерб практичности и наоборот.

Существуют такие варианты выбора сечения труб для обустройства магистрали:

Круглое. По таким каналам воздух движется лучше всего, не создавая завихрений и обратных потоков.
Прямоугольное. Смотрится хорошо, как внутри, так и снаружи дома. но аэродинамические качества таких вентканалов несколько хуже.

Оптимальным решением является прокладка прямоугольных каналов внутри помещения, а круглых в технических комнатах и на тыловых стенах дома.

Вид: естественный или механический

Что касается выбора вида вытяжной системы, то в большинстве строений она комбинированная. В жилых комнатах используется естественный способ удаления загрязненного воздуха за счет разницы в температуре и давлении. Вентканалы маскируются коробами, краской или обоями. Под тон интерьеру подбираются декоративные решетки.

Что касается комнат с ограниченным объемом приточного воздуха, то в их стенах делаются входные клапаны и отверстия для вытяжных вентиляторов. Воздух из таких комнат удаляется непосредственно на улицу или подается в общую магистраль.

Технические характеристики воздуховодов из нержавеющей стали

Качество материала

Воздуховоды из нержавеющей стали характеризуются высокой стойкостью к коррозии, что обеспечивает их долговечность и надежность в эксплуатации.

Отличительной особенностью нержавеющей стали является ее способность сохранять свои свойства и характеристики в широком диапазоне температур: от минус 200 до плюс 800 градусов Цельсия.

Кроме того, воздуховоды из нержавеющей стали легко моются и облегчают процесс обслуживания вентиляционной системы.

Характеристики конструкции

Воздуховоды из нержавеющей стали имеют уникальную конструкцию. Она позволяет уменьшить сопротивление потоку воздуха, что обеспечивает оптимальное функционирование системы вентиляции.

Различные формы воздуховодов (прямые, изогнутые, фасонные) обеспечивают возможность прокладки труб с минимальными углами поворота и подходом к любому уровню сложности монтажных работ.

Воздуховоды из нержавеющей стали отличаются также легкостью монтажа благодаря специальной системе соединения элементов и крепежных деталей.

Надежность и безопасность

Использование воздуховодов из нержавеющей стали обеспечивает высокую степень безопасности, так как этот материал не влияет на качество воздуха в помещении и не выделяет вредных веществ.

Также нержавеющая сталь устойчива к высоким температурам и экстремальным условиям эксплуатации, что обеспечивает надежность и долговечность системы вентиляции.

Сравнительные преимущества

Воздуховоды из нержавеющей стали являются идеальным выбором для систем вентиляции, в которых высоко ставится безопасность, надежность, чистота и комфортность.

По сравнению с другими материалами, используемыми для изготовления воздуховодов, нержавеющая сталь обладает намного большей прочностью, долговечностью и устойчивостью к внешним негативным воздействиям.

В результате, воздуховоды из нержавеющей стали являются экономически выгодным и эффективным выбором для создания качественной и надежной системы вентиляции.

Жесткость воздуховодов

По степени жесткости все воздуховоды делятся на:

жесткие;
полужесткие;
гибкие.

Подавляющее большинство воздуховодов изготавливаются жесткими, то есть с изначально заданной пространственной формой. Гибкие воздуховоды позволяют прямо на месте изменять направление (траекторию) прокладки сети, что делает их незаменимыми в проектах со сложной геометрией трассы и возможными пересечениями с другими коммуникациями, а также при привязке конечных (начальных) мест вентиляционной сети к проложенному жесткому воздуховоду.

Другие публикации TopClimat.ru по теме
	Прямоугольные и круглые воздуховоды
	Из чего состоит система вентиляции

Одним из наиболее ярких примеров использования гибкого воздуховода в быту является отвод от вытяжного зонта на кухне в общедомовой вентиляционный коллектор.

Подбор воздуховода

При определении размеров сечения нужно учитывать и скорость движения воздуха. Вентиляционный трубопровод, расположенный в квартире, не должен быть источником постоянного шума, а скорость потока воздуха, поступающего в квартиру (касается и приточных, и вытяжных каналов) не должна стать причиной дискомфорта.

По этой причине для разных участков вентиляционной системы вводятся свои рекомендованные показатели скорости движения воздуха, что сильно влияет на воздухообмен. Например, вентиляционная труба 200 мм диаметром при скорости движения воздуха 1,0 м/с сможет обеспечить воздухообмен на уровне 113 м 3 /час. При увеличении скорости до 1,5 м/с воздухообмен вырастет в 1,5 раза – до 169,5 м 3 /час.

Зависимость воздухообмена от скорости воздушного потока и диаметра

При этом многое зависит от способа циркуляции воздуха (естественная или принудительная). Так, для систем с естественной циркуляцией максимальная скорость воздушного потока может доходить до 2 м/с (в шахтах), в воздуховодах в квартирах воздушный поток движется с меньшей скоростью.

А вот если вентиляционная труба в частном доме дополнена канальным вентилятором, то скорость потока возрастает.

на уровне приточной решетки скорость не должна превышать 1 – 3 м/с;
вытяжная решетка – 1,5 – 3,0 м/с;
распределитель воздуха – 1,5 – 2,0 м/с;
боковой канал – 4,0 – 5,0 м/с;
магистральный вентканал – 6,0 – 8,0 м/с.

Ориентировочные значения скоростей на разных участках вентсистемы

Порядок подбора сечения воздуховода

Инструкция по самостоятельному подбору сечения состоит всего из нескольких пунктов:

сперва нужно определиться с нормой воздухообмена в помещении;
затем, задавшись определенной скоростью движения воздуха, рассчитывается площадь вентканала. Расчет ведется по формуле

Для того, чтобы определить диаметр вентиляционной трубы используется формула.

так как при подборе типового размера пришлось полученный результат округлять, то нужно проверить насколько изменилась скорость движения воздушного потока. Просто из предыдущих формул нужно вывести выражения для определения скорости

где а и b – размеры прямоугольного сечения, м.

Что касается воздухообмена, то можно использовать 2 подхода для его определения, но когда расчеты выполняются своими руками, то часто просто задаются нормой 30 м 3 /час на 1 человека. В общем случае возможны такие варианты:

с учетом кратности замены воздуха в помещении, в таком случае величина воздухообмена определяется по формуле

где V – объем помещения, м 3 /час;

n – норма кратности воздухообмена (как правило, для жилых домов принимается в пределах 1-3).

с учетом нормы воздухообмена на 1-го человека в здании (величина воздухообмена в этом случае рассмотрена в начале статьи).

Пример подбора размеров воздуховода

Пусть нужно подобрать размеры вентканала для обеспечения вытяжки в комнате размером 4х5х3 м. В комнате планируется нахождение только 1-го человека в течение долгого времени.

Расчет проводится в такой последовательности:

определяется воздухообмен – в нашем случае можно задаться значением 60 м 3 /час (из расчета 3,0 м 3 /час на каждый 1,0 м 2 площади);
принимается скорость движения воздуха в канале – можно остановиться на значении 1,0 м/с;
определяется площадь сечения A = 60/(3600∙1,0) = 166,67 см 2 ;
подбирается соответствующий типоразмер. В нашем случае можно выбрать либо круглый воздуховод 140 мм (площадь сечения 154 см 2 ), либо прямоугольное сечение 100х200 мм (площадь 200 см 2 );

Воздухообмен в зависимости от скорости и диаметра для профильных труб

проверяется скорость. Для круглого канала она составит v = 60/(3600∙0,0154) = 1,08 м/с, а для прямоугольного сечения – v = 60/(3600∙0,0200) = 0,83 м/с. Оба значения находятся в допустимых пределах, так что решающим фактором при выборе может стать цена и способ монтажа труб.

Читайте так же: Закругление трубы под сварку

На что нужно обратить внимание при выборе воздуховода

При выборе воздуховода нужно учитывать не только расчетную часть, но и сразу задуматься об удобстве монтажа. В приведенном примере расчета подобран воздуховод с примерно одинаковой производительностью, но в случае с круглым сечением его диаметр составляет 160 мм, а в случае с прямоугольным высота сечения лишь 100 мм

Когда будет выполняться монтаж вентиляционных труб, экономия 60 мм по высоте может быть очень важной

С точки зрения монтажа профильный воздуховод предпочтительнее

Помимо этого, внимание стоит обратить на такие мелочи как:

защита от шума и утепление. Иногда лучше приобрести воздуховоды с заводским шумо- и теплоизоляционным слоем;

Гибкий трубопровод может изгибаться в любом направлении

Особенности и преимущества черной стали

Трубы из черной стали отличаются огнестойкостью

Материалы применяются, когда перегоняемый по каналам воздух имеет температуру выше 80 градусов. Для их изготовления, как правило, отбирается стальной прокат холодного или горячего типа. Сами трубы в этом случае делаются сварными, для чего используется соответствующее оборудование. Толщина стенок может быть различной в зависимости от категории объекта, на котором они используются.

По конструкции сварные воздуховоды из черной стали бывают:

прямыми;
фасонными;
с нестандартными обводами.

Черная сталь отличается от других материалов повышенной огнестойкостью. К ее недостаткам относят низкую коррозийную защищенность, что вынуждает производителей дополнительно обрабатывать поверхности специальной грунтовкой.

Классы плотности

Разбираясь с классами плотности воздуховодов, надо понимать, что эти транспортирующие элементы могут быть использованы в разных системах: вентиляции и кондиционирования, воздушного отопления и дымоотведения. То есть, в некоторых из этих категориях требуется повышенная плотность элементов и стопроцентная герметичность соединительных стыков, поэтому оцинкованные воздуховоды делятся на два класса.

Воздуховоды класса «П»

Система оцинкованных воздуховодов, обозначенных буквой «П», то есть плотные, устанавливаются в вентиляцию, где используется мощное насосное оборудование, создающее максимальное давление воздуха до 1,4 кПа. Воздуховоды класса «П» имеют определенные признаки:

плотность соединения – высокая, для чего используются герметики или другие уплотняющие материалы;
наличие в местах стыка двух воздуховодов герметичного замка.

Такие воздуховоды используются практически во всех системах, связанных с отводом воздуха и дыма, а также при транспортировке газов. К тому же СНиПами рекомендовано проводить монтаж данного вида в зданиях, которые относятся к категории взрыво- и пожароопасных.

Класса «Н»

Буква «Н» в маркировке оцинкованных воздуховодов обозначается слово нормальные. То есть, к их соединению предъявляются не самые строгие требования. Допускается определенная утечка. Поэтому воздуховоды класса «Н» можно использовать в помещениях категории пожароопасности «В» или «Г», то есть, с минимальными показателями.

Нормируемые размеры воздуховодов

Согласно действующим стандартам (СНиП по вентиляции 2.04.05-91-2003), толщину стенок стальных труб и коробов следует соразмерять с их наружными размерами. Для большей наглядности соответствующие соотношения сведены в специальные таблицы.

Воздуховоды округлой формы

Сила трения внутри круглого воздуховода практически отсутствует

От формы сечения зависит большинство характеристик воздуховода, поскольку она задает нормы скорости движения воздуха в помещении и внутри коробов. Этим параметром определяется эффективность работы всей вытяжной системы (естественной или принудительной) в целом. Если оценивать воздуховоды именно с этой позиции, круглое сечение является наиболее предпочтительным. При его использовании внутри труб практически не образуется завихрений, силы трения о внутренние поверхности стенок минимальны.

Прямоугольные воздуховоды

По аэродинамическим характеристикам квадратный воздуховод уступает круглому

Санитарными нормами и другими разрешительными документами допускается устанавливать прямоугольные трубы (короба) из нержавейки или черной стали. По ним воздух перемещается не так хорошо, как в варианте с круглым сечением, но в этом случае исходят из особенностей конструкции помещений – не везде удобно монтировать именно трубы. Этим объясняется частое использование прямоугольных конструкций, которые по своей эффективности значительно уступают первым.

Недостатки:

Отдельные части коробов сопрягаются фланцами с уплотнителями, через которые нередко происходят утечки воздуха.
Потоки воздушных масс во внутренних пространствах распределяются неравномерно, создавая турбулентные зоны.
Повышается шум.

При проектировании систем с использованием крупногабаритных коробов отрицательные эффекты только усиливаются, существенно снижая эффективность работы вентиляции. Кроме того, приходится вкладывать дополнительные средства на оплату электроэнергии, затрачиваемой на компенсацию рассмотренных недостатков.

Расчет системы вентиляции

При установке системы вентиляции нужно определить, сколько воздуха необходимо выводить из помещения и подавать. В профессиональной сфере это называется воздухообменом.

В зависимости от этого показателя устанавливаются трубопроводы вентиляционной системы различных размеров.

Существует несколько способов расчета воздухообмена, учитывающих теплообмен, загрязнения и другие параметры. Для использования таких методов нужны специальные знания.

Наиболее простым способом является расчет по кратностям. Все параметры, необходимые для вычислений, указаны в СНиП и ГОСТ.

Кратность – это параметр, показывающий, сколько раз произошла смена воздуха в помещении за 1 час. Например, кратность, равная 2 означает, что весь отработанный воздух ушел, а на его место пришел свежий, и такая замена произошла 2 раза за 1 час.

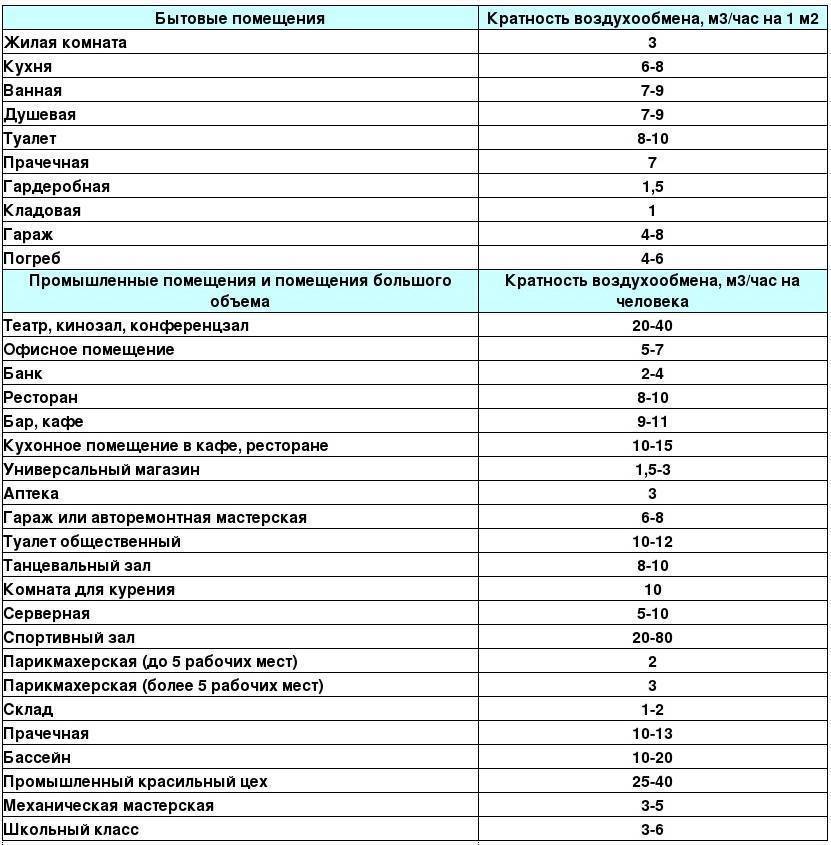

Каждый тип помещения имеет свой показатель кратности, который указан в таблицах СНиП и ГОСТ.

Воздухообмен вычисляется по формуле:

L = n × V (м3/ч)

n – кратность (/ч);

V – объем помещения (м3).

Если нет возможности получить показатель кратности для данного помещения, можно воспользоваться требованиями СНиП к минимальному расходу наружного воздуха на 1 человека (м3/час) (ссылка).

Для жилых помещений площадью до 20 м2 воздухообмен составит 1 м3/ч на 1 м2.

После вычисления воздухообмена необходимо определиться со значением скорости потока воздуха в канале вентиляции. В вентиляционных системах естественного типа средняя скорость составляет 1 м/с и может достигать 2 м/с в магистральном воздуховоде.

В системе принудительной вентиляции скорость значительно больше и зависит от мощности вентилятора.

Существуют нормативы по скорости воздуха для разных участков системы принудительной вентиляции:

Важно знать! Большая скорость воздуха в канале вызывает шум, который может доставлять дискомфорт.

На основе воздухообмена и скорости воздушного потока определяется важная характеристика канала вентиляции – размер сечения.

Разновидности труб для вентиляции

Основная задача вентиляционной системы – отвод загрязненного воздуха из помещения.

Эффективность и надежность всей системы зависит от выбора типа вентиляционной трубы.

минимальный диаметр трубы для вентиляции в частном доме должен составлять 15 см;
поверхности воздуховода должны быть устойчивы к коррозии;
вес конструкции влияет на сложность монтажных работ и обслуживание;
размер сечения воздуховода влияет на пропускную способность;
все элементы системы должны соответствовать требованиям пожарной безопасности.

Важным критерием выбора вентиляционной трубы является материал, из которого она изготавливается. Ниже рассмотрены самые популярные из них.

Пластиковые трубы

Пластиковые воздуховоды производятся из полипропилена, полиуретана и поливинилхлорида. Они отличаются большим разнообразием форм и размеров, наиболее популярными являются круглые и прямоугольные.

Данные типы труб получили широкое распространение благодаря целому ряду достоинств.

Преимущества круглых и прямоугольных пластиковых воздуховодов:

относительно небольшой вес, благодаря чему монтаж системы может осуществляться одним человеком, кроме того, не создается избыточная нагрузка на подвесные кухонные конструкции;
низкая уязвимость для воздействия влаги и химических веществ;
хорошая герметичность;
простота в обслуживании;
широкий диапазон рабочих температур;
низкий уровень шума при работе;
большой срок службы;
эстетичный вид;
экологичность;
устойчивость к появлению коррозии.

К недостаткам пластиковых труб можно отнести необходимость использовать дополнительные соединительные элементы при монтаже, а также то, что сам процесс установки достаточно сложный и требует специальной подготовки.

Гофрированные трубы

Самым дешевым вариантом для вентиляционной системы является гофрированная труба. Она состоит из металлических колец, обернутых ламинированной фольгой.

В изначальном состоянии кольца плотно прилегают друг к другу, но в процессе монтажа расстояние между ними способно увеличиваться за счет растягивания оболочки, а сама труба может вытягиваться и изгибаться под нужным углом.

Этими свойствами объясняется универсальность труб при монтаже: они легко устанавливаются в самых труднодоступных местах, а весь процесс не вызывает особой сложности.

Важно помнить! При неполном растяжении гофрированной трубы, а также сильном изгибе появляется дополнительное сопротивление потоку воздуха, что вызывает характерный шум.

Основные преимущества гофрированных воздуховодов:

срок службы — до 50 лет;
допустимое нагревание поверхностей — до 250 °С;
устойчивость к воздействию влаги и коррозии;
относительно легкий монтаж.

Металлические воздуховоды

Материалом для изготовления металлических вентиляционных труб служит оцинкованная или нержавеющая сталь. Они устойчивы к появлению ржавчины и имеют небольшой вес.

Такой тип воздуховода стоит выбирать для установки в помещениях с повышенным содержанием влаги и большими колебаниями температур.

Для монтажа металлических вентиляционных труб достаточно минимальных знаний и навыков.

Тканевые воздуховоды

Воздуховод такого типа представляет собой вентиляционный канал, сделанный из ткани, закрепленный с помощью специальных колец на потолке. За счет давления воздуха, проходящего внутри, конструкции придается форма трубы.

Материалом для изготовления служат полиамид, полиэстер или полиэфир. Тканевые воздуховоды встречаются достаточно редко и изготавливаются на заказ. Для проектировки потребуется опытный специалист.

Основные преимущества:

быстрый монтаж;
небольшой вес;
отсутствие конденсата;
низкий уровень шума;
устойчивость к коррозии;
удобство в обслуживании.

Помимо материала, при подборе и расчете воздуховода необходимо учитывать форму сечения. Большей популярностью пользуются круглые трубы, они оказывают меньшее сопротивление потоку проходящего воздуха.

Прямоугольные трубы не нарушают эстетичный вид помещения, их можно монтировать вплотную к стене.

Гофрированные и тканевые воздуховоды бывают только круглыми в сечении, пластиковые и металлические могут быть и круглой, и прямоугольной формы.

Размеры сечения рассчитываются по специальной формуле для каждого конкретного помещения. На практике часто встречаются диаметры 100-120 мм для круглых труб и размеры 55×110, 60×122 – для прямоугольных.

Использование тонкой стали

Самовольное изменение толщины стали является грубым нарушением норм строительства

Недобросовестные компании при производстве воздуховодов используют сталь несколько тоньше, чем этого требуют действующие в России стандарты. В результате технологических отклонений стенки утончаются на 0,5 или даже 1 мм. Выявить эти нарушения можно по низкой стоимости предлагаемых образцов, производители которых пытаются сохранить свои позиции в конкурентной борьбе.

Использование воздуховодов из тонкого металла – это грубейшее нарушение строительных технологий и угроза здоровью находящихся на объекте людей. Вентиляция, смонтированная на основе таких заготовок, быстро приходит в негодность либо будет крайне неэффективна. Это объясняется тем, что сильные воздушные потоки быстро разрушат тонкие стенки конструкции и приведут к снижению оттока загрязненных масс.

Также нарушение технологий приводит к следующим нежелательным последствиям:

снижение эффективности работы всего оборудования;
неоправданные издержки на оплату электроэнергии;
увеличение уровня шумности и рост вибраций;
быстрая коррозия поверхностей вытяжек и воздуховодов.

Все эти проявления приводят к необходимости обновления оборудования, что потребует дополнительных издержек или становится причиной простоя вентиляционной сети.

Требования к содержанию жилых помещений

9.1. При эксплуатации жилых зданий и помещений не допускается: — использование жилого помещения для целей, не предусмотренных проектной документацией; — хранение и использование в жилых помещениях и в помещениях общественного назначения, размещенных в жилом здании, опасных химических веществ, загрязняющих воздух; — выполнение работ, являющихся источниками повышенных уровней шума, вибрации, загрязнения воздуха, либо нарушающих условия проживания граждан в соседних жилых помещениях; — захламление, загрязнение и затопление жилых помещений, подвалов и технических подполий, лестничных пролетов и клеток, чердачных помещений. 9.2. При эксплуатации жилых помещений требуется: — своевременно принимать меры по устранению неисправностей инженерного и другого оборудования, расположенного в жилом помещении (систем водопровода, канализации, вентиляции, отопления, мусороудаления, лифтового хозяйства и других), нарушающих санитарно-гигиенические условия проживания; — проводить мероприятия, направленные на предупреждение возникновения и распространения инфекционных заболеваний, связанных с санитарным состоянием жилого здания, по уничтожению насекомых и грызунов (дезинсекция и дератизация).

Алгоритм расчета сечения воздуховодов

Расчет сечения воздуховодов подразумевает определение размеров воздуховодов в зависимости от расхода пропускаемого воздуха. Он выполняется в 4 этапа:

Пересчет расхода воздуха в м3/с
Выбор скорости воздуха в воздуховоде
Определение площади сечения воздуховода
Определение диаметра круглого или ширины и высоты прямоугольного воздуховода.

На первом этапе расчёта воздуховода расход воздуха G, выраженный, как правило, в м3/час, переводится в м3/с. Для этого его необходимо разделить на 3600:

G [м3/c] = G [м3/час] / 3600

На втором этапе следует задать скорость движения воздуха в воздуховоде. Скорость следует именно задать, а не рассчитать. То есть выбрать ту скорость движения воздуха, которая представляется оптимальной.

Высокая скорость воздуха в воздуховоде позволяет использовать воздуховоды малого сечения. Однако при этом поток воздуха будет шуметь, а аэродинамическое сопротивление воздуховода сильно возрастёт.

Малая скорость воздуха в воздуховоде обеспечивает тихий режим работы системы вентиляции и малое аэродинамическое сопротивление, но делает воздуховоды очень громоздкими.

Для систем общеобменной вентиляции оптимальной скоростью воздуха в воздуховоде считается 4 м/с. Для больших воздуховодов (600×600 мм и более) скорость воздуха может быть повышена до 6 м/с. В системах дымоудаления скорость воздуха может достигать и превышать 10 м/с.

Итак, на втором этапе расчета воздуховодов задаётся скорость движения воздуха v [м/с].

На третьем этапе определяется требуемая площадь сечения воздуховода путем деления расхода воздуха на его скорость:

S = G [м3/c] / v [м/с]

На четвёртом, заключительном, этапе под полученную площадь сечения воздуховода подбирается его диаметр или длины сторон прямоугольного сечения.

СНиП 41-01-2008

кондиционирования (далее – системы внутреннего теплоснабжения) в зданиях различного назначения следует присоединять к сетям источника тепла через автоматизированный центральный тепловой пункт (ЦТП) или индивидуальный тепловой пункт (ИТП), встроенный в здание, с автоматическим количественно-качественным регулированием потребления тепла в зависимости от изменения температуры наружного воздуха и заданной температуры горячей воды в системе горячего водоснабжения, ЦТП, как правило, следует предусматривать для двух частей и более многофункционального здания или для двух и более зданий; ИТП – для одного здания или части его. При централизованном теплоснабжении системы отопления жилых и общественных зданий следует, как правило, присоединять к тепловым сетям по независимой схеме. Присоединение систем внутреннего теплоснабжения к тепловым сетям по зависимой схеме необходимо осуществлять через смесительные насосы с трехходовыми регулирующими клапанами.

В зданиях с системами центрального водяного отопления с трубопроводами из полимерных материалов параметры теплоносителя (температура, давление) не должны превышать 90 °С и 1,0 МПа, а также предельно допустимых значений, указанных в документации предприятийизготовителей.

6.1.3Теплоснабжение зданий жилых, общественных и производственных следует проектировать, обеспечивая коммерческий учет расхода теплоты на здание.

По заданию на проектирование в одном здании для групп помещений разного назначения или групп помещений, предназначенных для разных арендаторов (владельцев) следует предусматривать индивидуальные узлы учета расхода теплоты для каждой группы помещений.

Отопление жилых зданий следует проектировать, обеспечивая учет и регулирование расхода теплоты для каждой квартиры.

6.1.4Системы внутреннего теплоснабжения зданий следует проектировать, обеспечивая гидравлическую и тепловую устойчивость. Срок службы отопительных приборов и

оборудования должен быть не менее 15-20 лет, материалов – 25 лет для жилых многоквартирных, общественных, административно-бытовых и производственных зданий с учетом результатов профилактических осмотров, и условий эксплуатации.

6.1.5 Для систем внутреннего теплоснабжения следует применять в качестве теплоносителя, как правило, воду; допускается применять другие теплоносители (кроме систем горячего водоснабжения, нагрева воды в бассейне и др.), если они отвечают санитарно-гигиеническим требованиям и требованиям взрывопожаробезопасности.

Для зданий в районах с расчетной температурой наружного воздуха минус 40 °С и ниже (параметры Б) допускается применять воду с добавками, предотвращающими ее замерзание. В качестве добавок не следует использовать взрывопожароопасные вещества, а также вредные вещества 1-го и 2-го классов опасности по ГОСТ 12.1.005 в количествах (при аварии в системе внутреннего теплоснабжения), превышающих нижний концентрационный предел распространения пламени (НКПРП) или ПДК в воздухе помещения. В качестве добавок допускается использовать вещества 3-го и 4-го классов опасности с учетом 11.6 и разрешенные к применению в системах внутреннего теплоснабжения Роспотребнадзором.

При применении полимерных труб в качестве добавок к воде не следует использовать вещества, к которым материал труб не является химически стойким.

6.1.6Использование для отопления в здании и для нагрева воздуха в воздухонагревателях в здании электроэнергии с непосредственной трансформацией ее в тепловую допускается применять по техническому заданию. Отпуск электроэнергии следует согласовывать с энергоснабжающей организацией в установленном порядке.

6.1.7Эквивалентную шероховатость, мм, внутренней поверхности трубопроводов из стальных труб систем отопления и внутреннего теплоснабжения следует принимать не менее: 0,2 для воды и пара и 0,5 для конденсата.

Какая должна быть толщина у стенок вентиляции
