Особенности работы на самодельных токарных станках

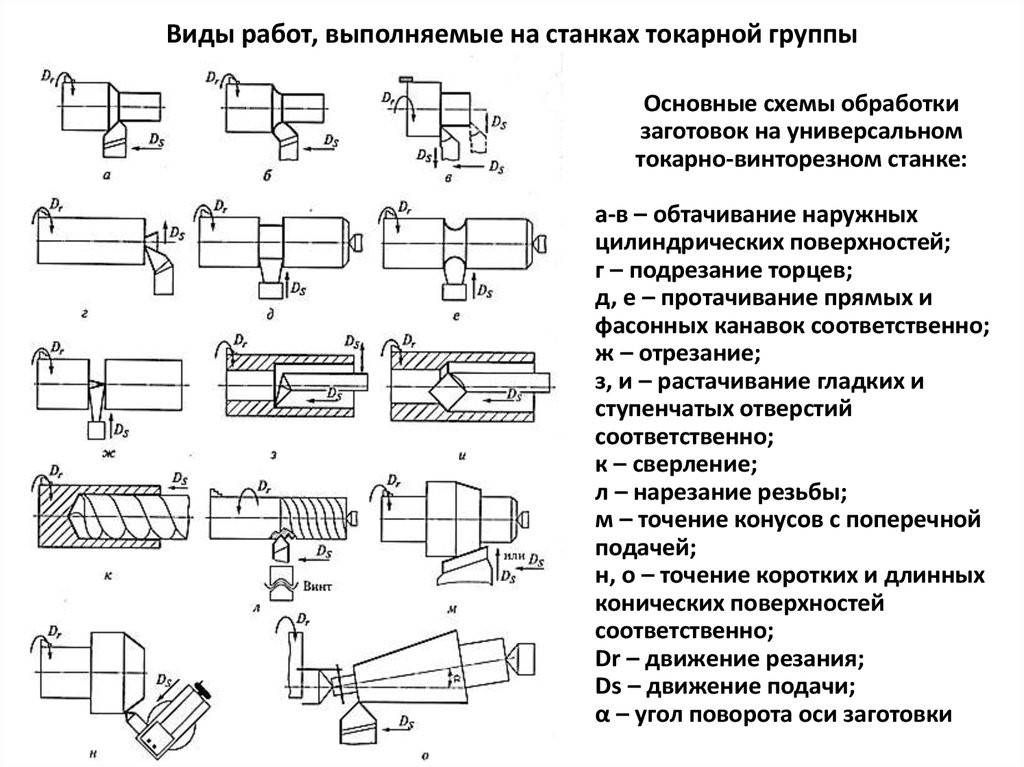

Виды токарных работ по металлу
Для контроля и получения необходимого уровня точности применяют механические и электронные штангенциркули, нутрометры, другие специализированные средства измерения
Освоение обработки металла – тема для отдельной статьи. Чтобы получить необходимый результат, учитывают вязкость и хрупкость, иные характеристики металла и рабочих кромок. Технологию оптимизируют с учётом скорости вращения заготовки, температурного режима.
Для наружного и внутреннего обтачивания, подрезания, резьбы и других операций применяют разные виды резцов
Видео токарки по металлу (советы опытного мастера):

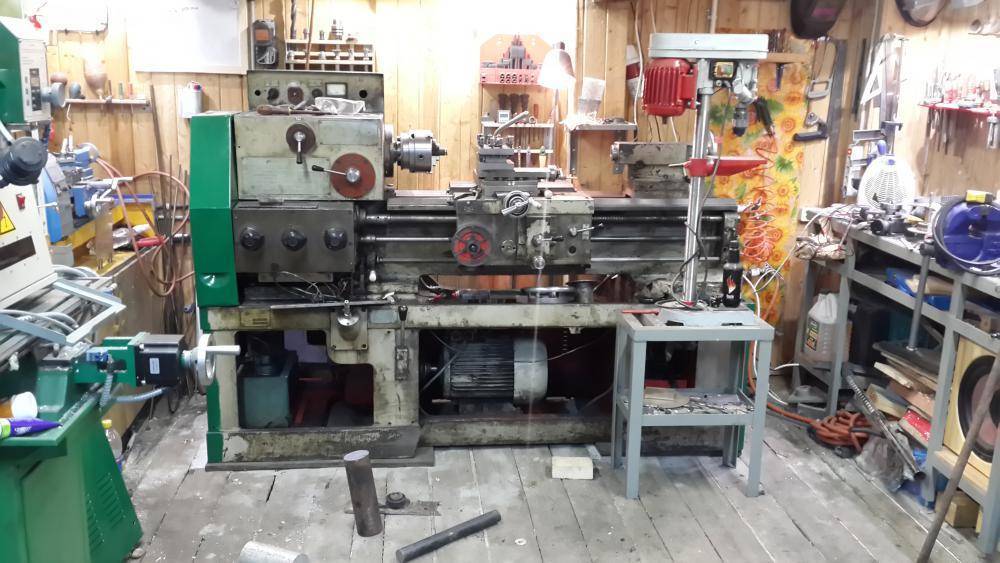

Параметры токарного станка для гаража
При выборе токарного станка для гаража следует обратить внимание на его параметры. Чтобы оборудование полностью соответствовало требованиям, следует обратить внимание на основные критерии выбора:
Чтобы оборудование полностью соответствовало требованиям, следует обратить внимание на основные критерии выбора:
Чтобы оборудование полностью соответствовало требованиям, следует обратить внимание на основные критерии выбора:
Чтобы оборудование полностью соответствовало требованиям, следует обратить внимание на основные критерии выбора:
Вес и размер станка.Здесь следует отталкиваться от возможностей гаражного помещения.
Удобство подключения.Оно может быть однофазным или трёхфазным. Поскольку чаще всего в гаражах первый тип питания 220 В, то этот пункт следует учитывать. Делать отдельную проводку на 380 В для трёхфазного подключения специально для станка вряд ли есть смысл. В некоторых случаях есть возможность адаптации станочного агрегата для подключения к трёхфазной сети.
Детали агрегата.Этот пункт особенно важен
Следует обратить внимание на составляющие станка, особенно станину и суппорт. Они должны быть выполнены из твёрдых сплавов металла. Мощность.У мини-агрегатов обычно показатель мощности не превышает 2,25 кВт
Мощность.У мини-агрегатов обычно показатель мощности не превышает 2,25 кВт
Мощность.У мини-агрегатов обычно показатель мощности не превышает 2,25 кВт
Существуют и так называемые маломощные оборудования, имеющие привод мощностью 0,15 к Вт. Стоит отметить, что последние не подойдут для обработки крупных деталей из прочных материалов. Для изготовления гаек и шайб вполне достаточно мощности до 1 кВт.
Оснащение.Выбирая гаражный станок стоит ориентироваться на его специализацию. Купив узкоспециализированный аппарат можно совершить ошибку. В зависимости от потребностей лучше купить сразу станок с необходимым оснащением в комплекте либо приобрести базовую комплектацию и, при необходимости, оснащать устройство дополнительными функциями. Второй вариант окажется более экономичным, поскольку докупать приспособления можно по мере возможности.
Частоту вращения.Данный фактор зависит от металлов, которые предстоит обрабатывать. Лучше выбирать оборудование с широким диапазоном регулировок скорости вращения, это даст владельцу больше возможностей.
https://youtube.com/watch?v=w0t0yhDGyOg

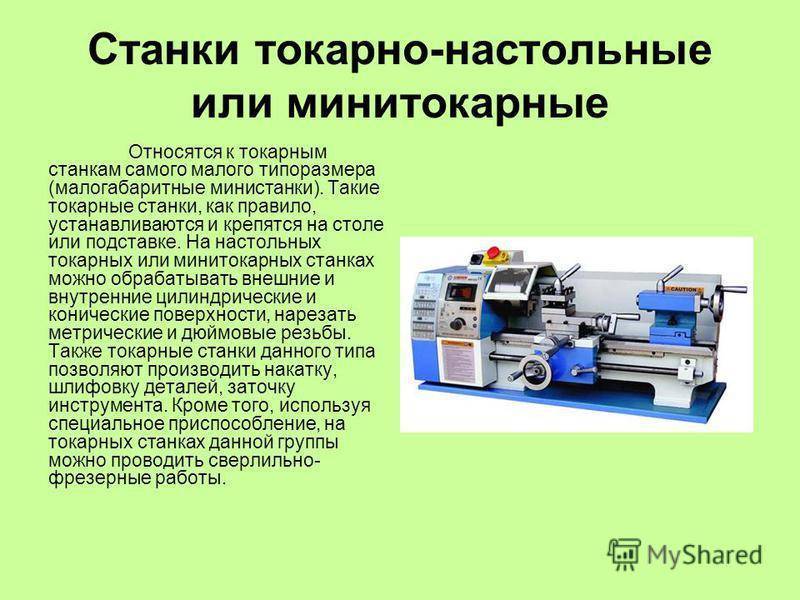

Мини станки
Токарные аппараты, которых можно отнести к настольным, имеют массу от 15 кг и до 200 кг. Для гаражного использования отлично подойдут мини станки весом не более 50 кг. Их удастся легко установить и, при необходимости, перемещать.
Не стоит выбирать самые лёгкие и маленькие агрегаты для гаража, поскольку они могут оказаться неустойчивыми и давать вибрацию при работе с деталями, что, в свою очередь, отразится на точности работы.
Напольные варианты
Напольные токарные станки позволяют обрабатывать большегабаритные заготовки и гарантируют высокую точность изготовления деталей. Однако такого рода оборудование имеет весомый недостаток – большой размер и вес. В связи с этим его использование в гараже не всегда будет удобным и вообще возможным.
Для домашнего использования производители предлагают настольные станки, с помощью которых удастся выполнить практически все виды токарных работ, предлагаемых напольным агрегатом. Основная разница лишь в размере.
Выбирая токарный станок по металлу для гаража стоит обратить внимание на несколько факторов. В первую очередь важны габариты и вес оборудования

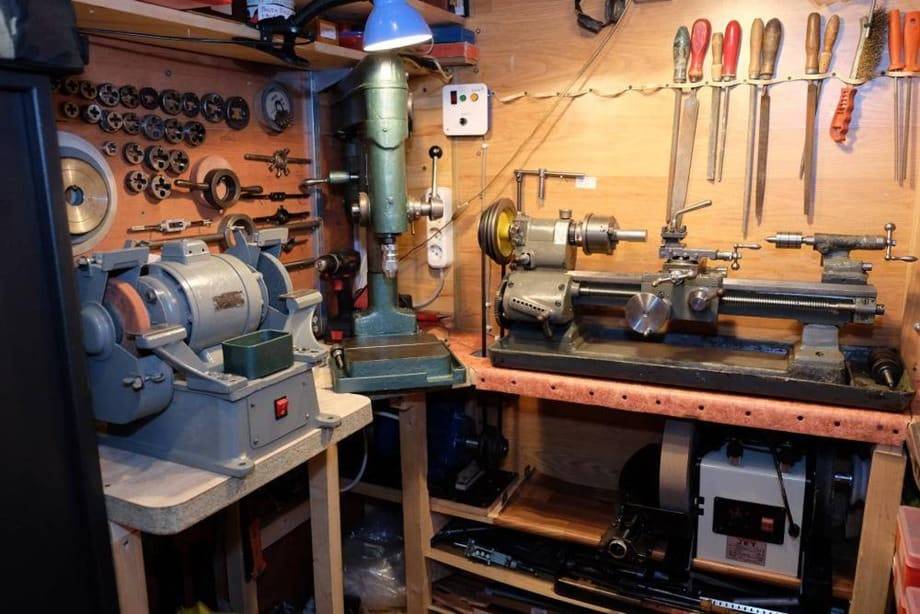

Для гаражного помещения отлично подойдут настольные агрегаты
Для гаражного помещения отлично подойдут настольные агрегаты
Для гаражного помещения отлично подойдут настольные агрегаты.
Несмотря на небольшой вес они выступают в роли мини копии полноценной заводской модели и позволяют качественно выполнять необходимые работы. Единственное отличие – скорость обработки детали.
Также не стоит покупать самую маленькую модель, поскольку это может повлиять на устойчивость гаражного станка и даст вибрацию во время работы
При выборе следует обязательно обращать внимание на мощность агрегата, его функциональные возможности, материалы, составляющие, частоту вращения и тип подключения
Лучшие токарные станки по металлу
Для обработки металлов требуется высокая скорость вращения шпинделя. Для охлаждения заготовки в рабочую зону подают СОЖ. Высокие требования предъявляются к точности настроек, качеству кулачковых зажимов.

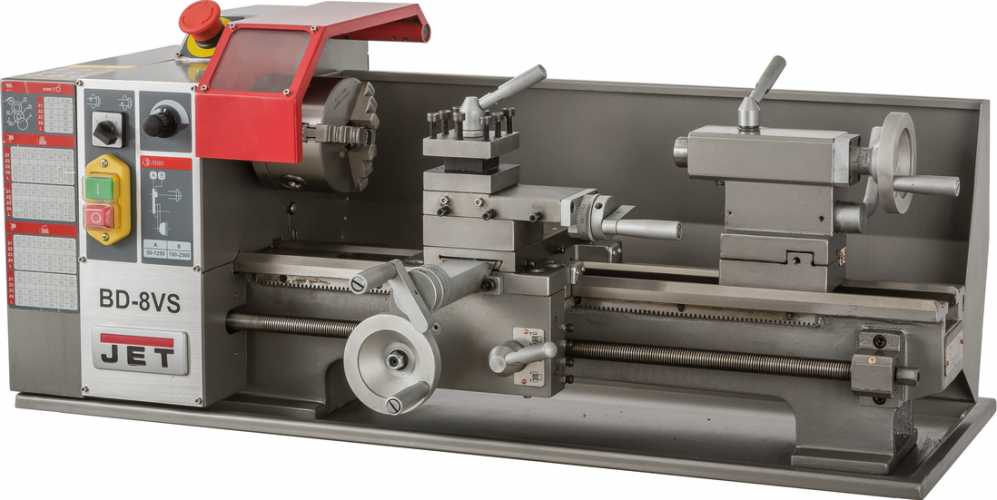

Jet BD-8VS 50000911M
Швейцарский мини токарный станок по металлу укомплектован коллекторным электродвигателем мощностью 600 Вт, который вращает шпиндель со скоростью до 2500 об/мин. Параметры вращения плавно регулируются в двух диапазонах. На лицевой панели расположены кнопки управления и метрические таблицы для настройки на резьбу. Скорость вращения выводится на дисплей, позволяет точно контролировать базовые параметры. В стандартной комплектации установлен трехкулачковый патрон с диаметром 100 мм.
Модель имеет две продольные подачи, работающие в автоматическом режиме. В резцедержатель можно установить до 4 резцов. Вращение этого узла производится точно перпендикулярно оси вращения. Все шестерни гитары изготовлены из закаленного металла, имеют продолжительный срок службы и высокую устойчивость к истиранию.
Достоинства:
- Все органы управления расположены удобно в одном месте;
- Заготовка позиционируется с высокой точностью;
- Массивная задняя бабка;
- Рабочая зона имеет длину 400 мм;
- Надежный защитный экран;
- Прямой привод шпинделя.
Недостатки:
Небольшой вес.
Для исправления недостатка необходимо внимательно отнестись к рекомендациям производителя по монтажу. Токарно-винторезный станок через поддон для сбора стружки прикручивается к верстаку. Это заметно снижает вибрацию и позволяет выполнять обработку металла с высокой точностью.

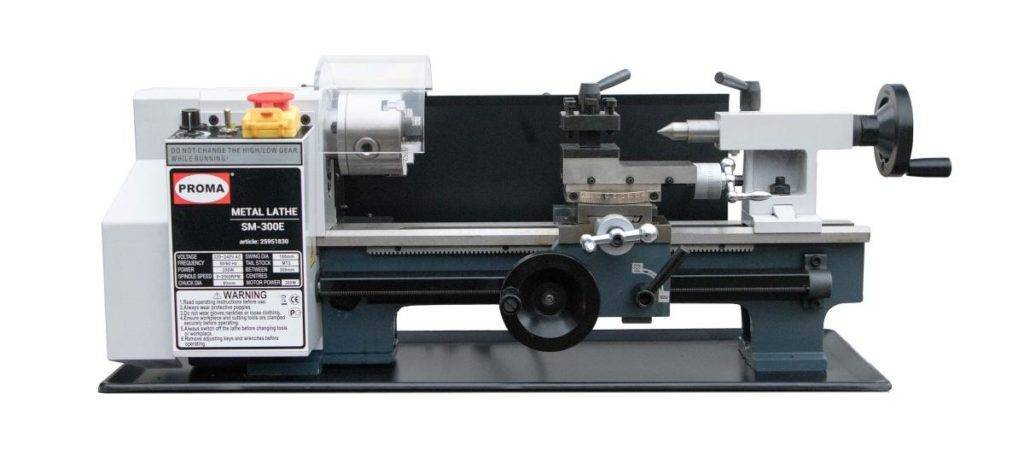

Proma SM-300E 25951830
Легкий настольный токарный станок известного чешского бренда предназначен для обработки цилиндрических и конических поверхностей. Коллекторный двигатель разгоняет шпиндель до 2500 об/мин. Скорость плавно регулируется в широком диапазоне. Легко справляется с нарезкой резьбы на металле и пластике. Заготовка позиционируется с высокой точностью, это способствуют направляющие с идеальной геометрией. При небольших размерах длина рабочей зоны составляет 250 мм.
Пользователи отмечают плавный ход задней бабки и суппорта, отсутствие люфтов. По этим показателям станок не отличается от профессионального оборудования. Модель предназначена для подключения бытовой электросети, а экономичный двигатель потребляет в среднем не более 300 Вт энергии. Качественно обрабатывает любой металл.
Достоинства:
- Ровная станина;
- Две скорости;
- Информативное управление;
- Защитный кожух;
- Удобная регулировка для дюймовой резьбы.
Недостатки:
Небольшой вес.
Ferrox ML 110×125 Vs 44924
Мини станок по металлу весит всего 13 кг. Производитель установил компактный коллекторный электродвигатель мощностью 250 Вт. Мотор легко разгонят шпиндель до скорости в 3600 об/мин, что является высокими показателями для своего класса. Предназначен для обработки цилиндрических заготовок, можно выполнять шлифование и сверление.
Скорость шпинделя варьируется в широком диапазоне, для регулировки на панели управления предусмотрены удобные рычаги. Обороты увеличиваются плавно, что гарантирует высокое качество обработки. Способствует этому и хорошо отшлифованные направляющие суппорта. При небольших размерах устройства, на нем обрабатываются детали, длиной до 125 мм.
Достоинства:
- Экономичность;
- Занимает мало места в мастерской;
- Не нуждается в сложном техническом обслуживании;
- Прочный корпус;
- Станина изготовлена из чугуна.
Недостатки:
Нет метрической и дюймовой резьбы.
Triod Lamt-500P/400 113016
Шесть скоростей и расстояние между центрами в 550 мм делает этот токарный станок для дома универсальным. Двигатель мощностью 370 Вт разгоняет шпиндель в диапазоне от 170 до 1950 об/мин, позволяя использовать твердосплавные резцы. Удобно расположенные рычаги управления скоростями помогают выбрать оптимальный режим быстро и с высокой точностью. Пиноль задней бабки выдвигается и позволяет надежно зафиксировать заготовку. Подача суппорта вперед и вбок расширяет возможности, позволяет выполнять мастеру фигурную проточку.
Резцедержатель четырехсторонний, в нем устанавливается 4 режущих инструмента, что помогает увеличить производительность. Защитный экран прочный, устойчивый к динамическим нагрузкам и не мешает обзору. При желании можно изменить величину подачи, установив другие шестерни гитары, которые идут в комплекте.
Достоинства:
- Точность при обработке;
- Хорошая комплектация;
- Устойчивость;
- Метрическая и динамическая резьба.
Недостатки:
- Высокая цена;
- Требуется подключение к трехфазной электросети.
Лучшие плоскошлифовальные машины
Как выбрать вариант для дома
Грамотно выбранный домашний токарный станок также станет полезным и при обслуживании транспортного средства, значительно упростит задачи по уходу за приусадебным участком.
При наличии такого оборудования всегда можно выточить любую необходимую деталь для ремонта. Чтобы не ошибиться в выборе домашнего станка, учитывайте следующие нюансы:
- Бюджет. Зачастую для домашнего пользования приобретайте модель базовой комплектации. А различный дополнительный функционал комплектуется уже по мере необходимости.
- Качество. Перед оформлением покупки тщательно осмотрите модель на наличие возможных поломок. И не совершайте такие сделки в системе онлайн (на заказ и доставку). Ведь в этом случае не будет возможности пощупать, посмотреть и проверить станок.
- Разновидности. Выбор токарного домашнего станка зависит от цели его дальнейшего использования.
Мнение эксперта Левин Дмитрий Константинович
Если позволят финансовые возможности, лучше покупайте универсальный станок, который обладает большим запасом функций.
По своему предназначению все подобные модели подразделяются на 4 основные разновидности:
- Настольные. Отличаются компактными размерами и малой массой. Самая миниатюрная модель будет весить около 10-12 кг. Такой тип станков предназначен для обработки небольших деталей и операций: подрезать края, отшлифовать, расширить или сделать новые отверстия, обточить детали, нанести на них резьбу и пр.
- Универсальные. Предназначены для выполнения сразу нескольких функций. Отличиями становятся повышенный размер диаметра обрабатываемой детали и увеличенное расстояние между двумя вращающимися центрами. Станки универсального типа обладают неприхотливостью при уходе и легкостью в использовании.
- Токарно-винтовые. Эти модели пользуются особенной популярностью. Ведь с их помощью можно обработать практически любое изделие, даже весом в 10 тонн, а центровое расстояние способно варьироваться в пределах 7-8 м.
- Школьные. Самые простые по функциональности устройства, работать на которых под силу каждому. Эти модели способны обрабатывать практически любую деталь, независимо от формы. С их помощью легко можно нарезать резьбу, делать отверстия и придавать объекту нужную форму. А при необходимости производить и затачивание, шлифовку или закатку домашних инструментов. А, приобретя дополнительное оборудование, можно значительно расширить возможности устройства и сделать станок пригодным для фрезерования или нарезки зубьев. Такие модели малогабаритны и компактны.
Токарные станки школьного исполнения способны работать не только по металлу. С их помощью можно легко обрабатывать древесину и пластик.
Но помните, что станки, предназначенные для домашнего использования, все же не так совершенны, как профессиональные. Главное неудобство – это время, которое приходится затрачивать на обработку. Но все недостатки покрывает гарантированно высокое качество итогового результата.
Лучшие токарные станки для мастерской
Для небольшой мастерской требуется станок компактного размера, но при этом с широким диапазоном функций и хорошей мощностью — ведь заказы могут быть самые разные.
Примеры подходящих моделей:
- JET BD-920. 120 тысяч рублей. Производится в Швейцарии. Качественно работает с мелкими элементами. Люфт суппорта отсутствует, гайка фиксируется очень плотно, что удобно при обработке мягких металлов. Мощность двигателя 0,97 кВт, потребляет 550 Вт.
- FDB MASCHINEN TURNER 320 X 1000 S. 260 тысяч рублей. Производится в Германии. Показывает очень высокую точность обработки деталей, однако само устройство тяжелое и массивное — весит 650 кг. Это можно назвать и достоинством, так как за счет большого веса вибрации минимальны, станок стоит на полу как влитой.
- ZENITECH MD250-550 VARIO. 140 тысяч рублей. Производится в России. Обладает стильным дизайном, которым и привлекает многих покупателей. Качество обработки тоже находится на высоте. Мощность 1,1 кВт. Скорость вращения шпинделя отображается на специальном дисплее, поэтому ее удобно отслеживать.
- ТВ-9 «РУСТАН». 470 тысяч рублей. Производится в России. Функциональный представитель рейтинга, отличающийся высоким качеством сборки и работы каждого узла. Оснащен цангой, патроном, центрами, поэтому позволяет выполнять самый широкий спектр работ. Для большего удобства ТВ-9 можно оснастить светодиодным станочным светильником.
Прибыльность станка лазерной резки
Вернемся к нашим деталям и тонне 5 мм листа.
В одной тонне получается 1 387,5 метров реза, которая порежется (в теории и при высокой работоспособности сотрудников, а также при наличии челночного стола, для удобства загрузки-выгрузки металла и изделий и убыстрения рабочего процесса, примерно на 30%) за 17 часов. Собственник бизнеса получит доход 81 377 рублей менее чем за 1 сутки (лазер можно загружать круглосуточно), прибыль же составит: 81377 – 20771 = 60 606 рублей в сутки. Замечу, что тонна нашего металла порежется за 2/3 суточной смены, то есть прибыль можно смело умножить на 1,25.
Что выгоднее: резать лазером на стороне или приобрести лазерный станок в лизинг? Если Вы тратите более 100 000 рублей в месяц на лазерную резку, то скорее всего выгоднее приобрести станок в лизинг, замечу что приобретая оборудование в лизинг уменьшается налогооблагаемая база по налогу на прибыль, а также повышается безопасность сделки, за счет того что весь риск лежит на поставщике и лизингодателе.

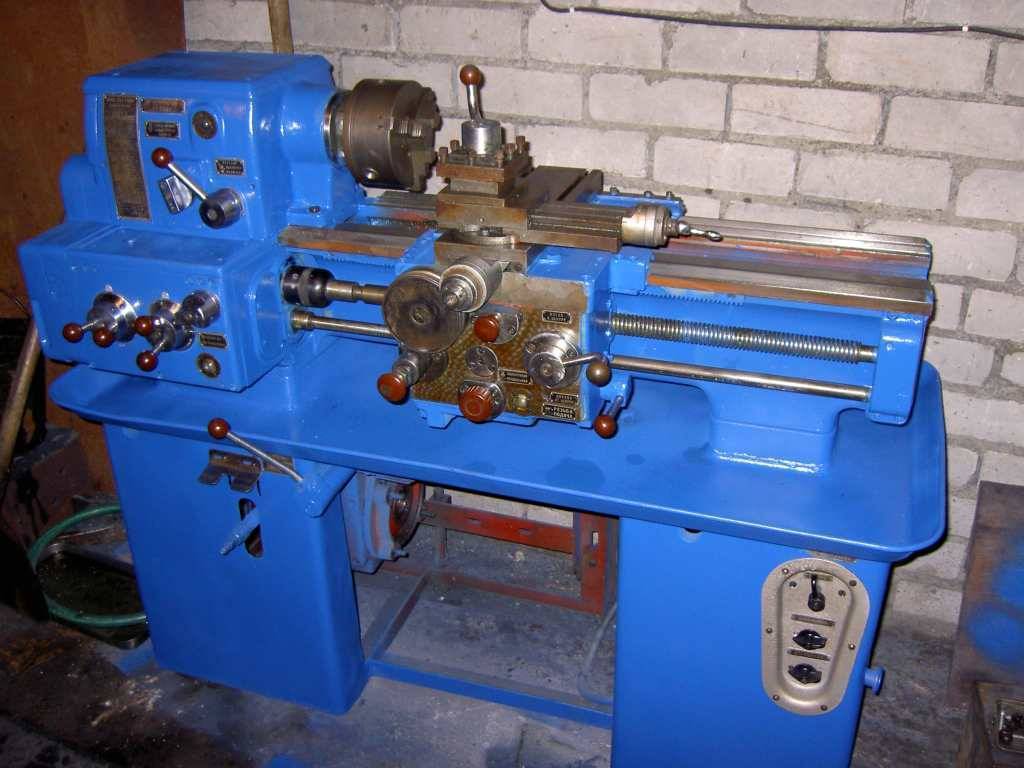

Старые советские модели станков по дереву и металлу
Советское оборудование все еще эксплуатируется на производстве. Некоторые принципиально предпочитают оборудовать домашние мастерские агрегатами из СССР.
Важно!
На советское оборудование иногда проблемно найти оснастку или комплектующие в случае поломки.
Токарно-винторезный станок ИТ-1М
Станок облегченного типа предназначался для наработки практики в мастерских. Позволяет обрабатывать цилиндрические заготовки снаружи, сверлить и растачивать, нарезать резьбу. В настоящее время снят с производства.
Токарно-винторезный станок ТВ-6
Появился на рынке в 80-х годах. Применяется в основном для обучения будущих токарей в мастерских и учебных центрах. Позволяет выполнять базовые операции.
Характеристики:
- Диаметр шпинделя — 12 мм.
- Частота вращения шпинделя — 130-170 об./мин.
- Расстояние между центрами — 350 мм.
- Максимальная длина обработки — 300 мм.
Токарные станки Универсал 2 и Универсал 3
Настольные станки для изготовления мелких деталей. Возможно выполнение большинства токарных работ. Максимальный диаметр и длина заготовки — 12,5 см и 18 см.
Токарный станок ТШ-3
Выполняет функцию точильного и шлифовального агрегата. Пригоден к эксплуатации в домашней мастерской и промышленных целях. Кроме классических токарных работ, агрегат пригоден для финишной шлифовки изделий и заточки режущих, а также слесарных инструментов.
1Е61М, 1Е61ПМ, 1Е61ВМ токарно-винторезные станки
Относятся к специальным станкам, обеспечивающим более высокую точность обработки. Все три модификации относятся к токарно-винторезной группе с высотой над центрами 175 мм.
Диаметр обрабатываемого прутка не превышает 32 мм. Максимальное расстояние перемещения суппорта составляет 200 мм.
Токарно-винторезный станок 1М63Н
Многофункциональный агрегат, предназначенный для выполнения всех типов токарных операций. Данная модель позволяет также работать с коническими поверхностями и нарезать многозаходные резьбы.
Буква Н в маркировке говорит о способности получить размеры нормальной точности. Возможна установка дополнительной оснастки при работе с крупногабаритными заготовками.
Токарно-револьверный станок 1341
Станок револьверной группы позволяет выполнять обработку с использованием нескольких инструментов одновременно. Доступные операции:
- Обработка наружных и внутренних поверхностей.
- Нарезка резьбы.
- Сверловка, зенкование, развертывание.
- Работа с фасонными поверхностями.
Обработка выполняется в автоматическом и полуавтоматическом режиме. Возможно изготовление деталей из прутка и штучных заготовок.
Токарно-винторезный станок 1Н65
Усовершенствованная модификация агрегата 1М65. Возможна обработка цилиндрических и конических деталей, а также сложных фасонных поверхностей.
Технические характеристики:
- Высота центра над станиной и суппортом — 500 и 325 мм.
- Диаметр шпинделя — 128 мм.
- Максимальный вес заготовки — 5 т.
- Максимальный диаметр заготовки в кулачках — 870 мм.
Токарно-винторезный станок 1М63
Разработан в 50-х годах для обработки заготовок из разного металла. По тем временам это был агрегат с уникальными характеристиками, и его закупали крупные промышленные предприятия. Он обеспечивал высокое качество и точность обработки при точении изделий любой сложности.
Станок токарно-винторезный 1А616
Агрегат выпущен в 50-х годах прошлого века. В ту эпоху технические характеристики были одними из лучших. На многих предприятиях станок успешно используется по сей день.
Оборудование предназначено для широкого спектра работ с небольшими заготовками. Буква А говорит про особо высокую точность обработки. Возможно нарезание модульной, дюймовой, питчевой резьбы без перестройки кинематики.
Токарный школьный станок ТВ-4
Разрабатывался для обучения токарному делу в школьных мастерских и учебных центрах. Универсальный станок, пригодный для выполнения базовых токарных операций. Имеет небольшой вес и габариты, из-за чего пользуется популярностью в домашних мастерских.
Токарный станок по металлу Школьник ТВ-7
Станок с ручным управлением, предназначен для обработки заготовок 100-300 мм. Поддерживает четыре скоростных режима. Позволяет выполнять базовые операции — наружное точение, расточка, нарезка метрической резьбы, обработка торца, сверление отверстий. Назначение — практическое обучение будущих токарей.
Настольный токарный станок по металлу ТВ-16
Станок с малыми габаритами для выполнения операций средней сложности. Доступно сверление отверстий, нарезка резьбы, наружное точение, расточка.
Параметры:
- Расстояние между центрами — 250 мм.
- Максимальный диаметр заготовки над станиной — 160 мм.
- Диаметр отверстия шпинделя — 18 мм.
- Мощность — 0,4-0,5 кВт.
Некоторые советы и рекомендации
Если возникла необходимость в приобретении токарного станка для работы в домашних условиях, то не стоит связываться с оборудованием, которое уже было в употреблении.
Даже если дома в таком токарном станке на первый взгляд все выглядит идеально, в процессе его последующей эксплуатации могут выявиться самые разные скрытые дефекты.
Видео:
При покупке токарного станка важно проверить работоспособность и заявленные характеристики приспособления. Для этого следует оборудование прогнать в различных режимах работы, а также проконтролировать полное отсутствие люфтов у всех подвижных частей. Для всех токарных станков важным является такой показатель, как точность, которая должна быть на высоком уровне
Для всех токарных станков важным является такой показатель, как точность, которая должна быть на высоком уровне.
В настоящее время на рынке представлен огромный выбор данного класса приспособления как для дома, так и для промышленного производства. При его приобретении не стоит гнаться за ценой, лучше остановить свой выбор на проверенной и известной марке.
Токарные станки настольного исполнения открывают огромные возможности перед домашним мастером.

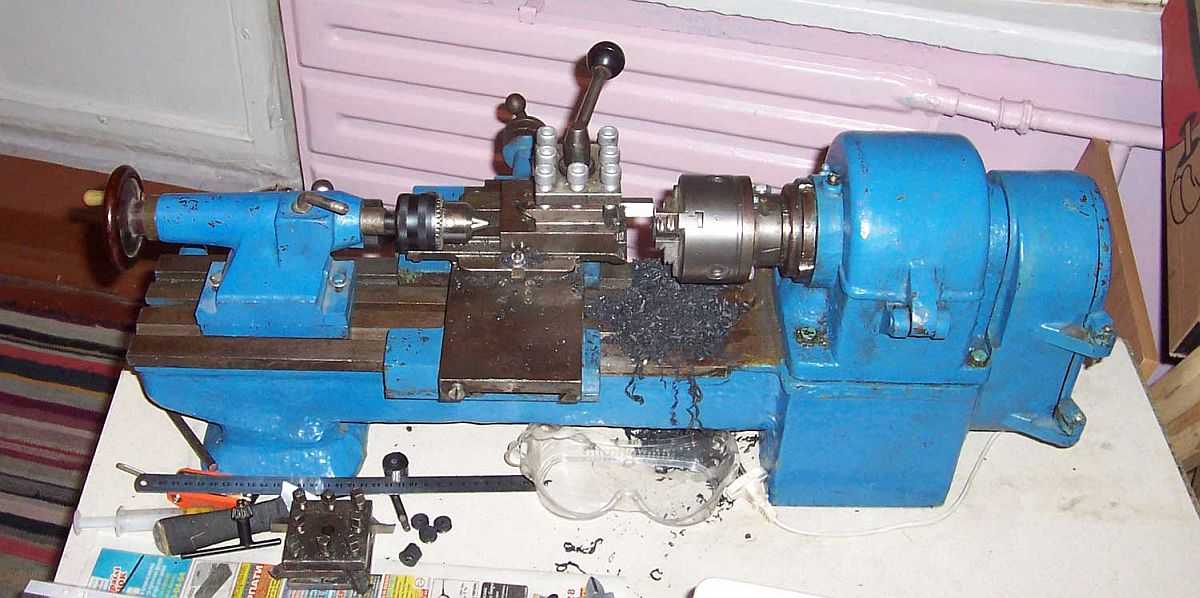

Как соорудить своими руками
Нормальный станок стоит минимум 50 000 рублей. Если собрать его самостоятельно, то эта сумма значительно уменьшится.
Внимание. Для изготовления самодельного токарного станка желательно пользоваться типовыми чертежами. Там есть все размеры деталей и порядок сборки
Там есть все размеры деталей и порядок сборки.
Эти чертежи можно улучшить. Например, стоит добавить кнопку аварийного отключения, термореле, защищающее от перегрева, защитный кожух.
Подборка деталей
Определенные элементы устройства придется купить в собранном виде, например, двигатель и зажим. Некоторые приобретаются отдельно и заказываются в мастерских, где их изготовят по требуемым размерам. Чем лучше используемая сталь, тем дольше будет служить станок.
Основание
Лучшим выбором будет использование литой станины от старого нерабочего станка. От основания зависит устойчивость агрегата. В качестве альтернативы можно сварить раму из швеллеров или профильных труб. Нельзя брать дерево, так как оно не сможет выдержать рабочей нагрузки.
Электродвигатель и передача
Для двигателя можно использовать устройство от старой стиральной машины или другой бытовой техники, которая имеет достаточные показатели мощности. Также стоит подумать над приобретением нового двигателя, так как цена на него не слишком высока.
Лучше применять ременную передачу. Она намного проще в сборке. Также при использовании ремня непосредственно на вал оказывается меньшее воздействие, а это значительно увеличивает длительность эксплуатации.
Ведущий и ведомый центры
Два эти узла размещаются на одной оси. Также существует тип станков, имеющих один ведущий центр. Ведомый необходимо поставить на заднюю бабку (он может быть вращающимся или стабильным). Для изготовления подойдет заточенный конец болта.
Назначение, виды выполняемых работ, основные узлы и детали

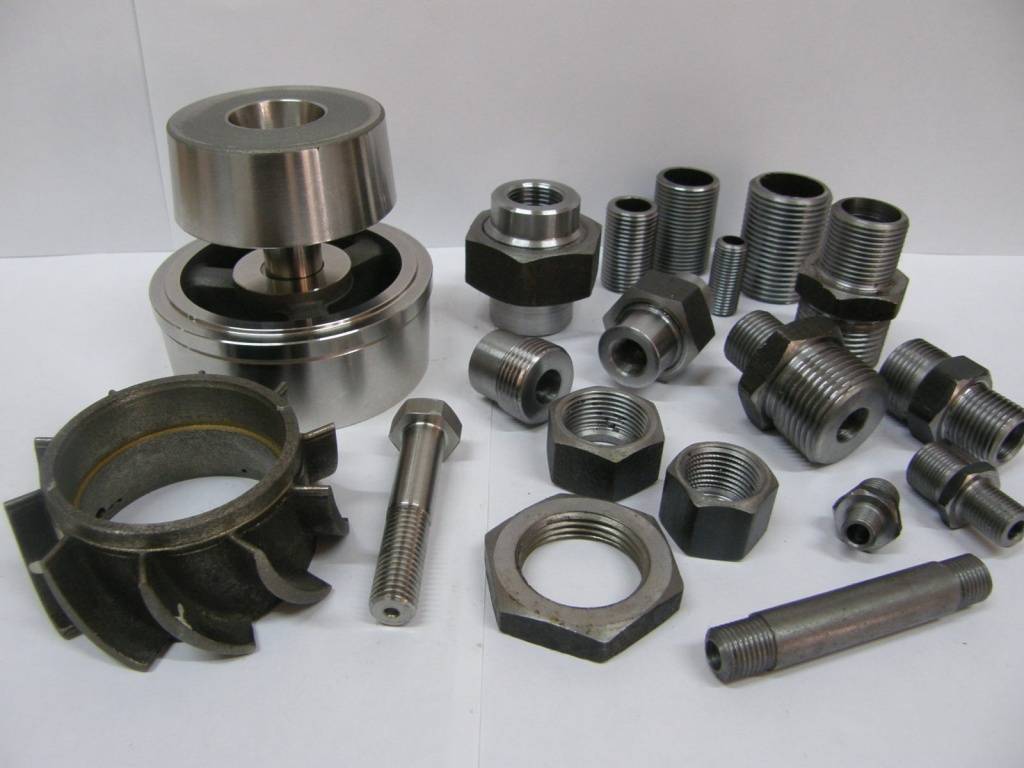

Токарный станок по металлу – это оборудование, предназначенное для обработки чёрных и цветных металлов резанием. Как результат, из металлической заготовки на выходе получается деталь с заданными размерами и характеристиками. Её используют для бытовых нужд или промышленных целей в любой отрасли народного хозяйства. Эти агрегаты обрабатывают преимущественно детали 3-х классов:
диски (кольца, маховики, диски, зубчатые колеса), диаметр которых значительно превышает длину;
валы (оси, пальцы, валики, цапфы), длина которых в несколько раз больше их диаметра;
втулки (гильзы, вкладыши, буксы), имеющие внутренние отверстия.
Помимо этих деталей, станки точат любые заготовки, имеющие цилиндрическую, конусообразную или иную форму тел вращения. Они работают с новыми и бывшими в употреблении деталями.
Рабочими механизмами оборудования являются шпиндель, служащий для крепления и вращения заготовки или режущего инструмента, и суппорт, предназначенный для крепления и перемещения резцов, специальных приспособлений для резания металла. С их помощью выполняют основные виды работ:
обтачивание наружных цилиндрических, конических поверхностей;
отрезание деталей нужной длины;
нарезка канавок;
заточка, шлифование торцов деталей;
растачивание конических, цилиндрических поверхностей;
нарезание наружной, внутренней резьбы;
накатывание рифлёной поверхности, фасонное обтачивание;
зенкерование;
сверление отверстий.
Это не полный перечень работ, которые проводятся с помощью токарных станков. О большой значимости этого оборудования для промышленности не стоит и говорить. В домашнем хозяйстве его применяют для заточки инструмента, шлифования, сверления, подрезания деталей, углубления пазов, выполнения резьбы. С таким агрегатом нет необходимости ездить по магазинам, рынкам в поисках новых деталей. Их можно выточить самостоятельно. Станок подходит для гаража, ремонтных и автомастерских.
Конструкция простейшего токарного станка и новейших его моделей состоит их одинаковых деталей и механизмов. Они обеспечивают слаженную его работу, высокую производительность, точность резания деталей.
Цельная литая станина – фундаментальная часть станка. Зачастую она выполнена из чугуна. Имеет большой вес и габариты. Обеспечивает устойчивость к нагрузкам, снижает вибрации при работе оборудования, несет на себе его остальные детали. Внутри станины могут располагаться карманы для инструментов, деталей.
Шпиндельная бабка – состоит из шпинделя и устройства по управлению скоростью его вращения. Шпиндель имеет с одного конца резьбу для крепления детали или заготовки, а с другого – соединение с электроприводом. От его работы зависит качество обработки металла. В современных моделях на шпиндельной бабке установлен дисплей, который отображает скорость вращения детали.
Задняя бабка – подвижная часть станка, которая подводится к заготовке или детали и фиксирует её положение с помощью пиноли. В некоторых моделях она обрабатывает деталь метчиками, резцами, свёрлами.
Суппорт – подвижная деталь, которая обеспечивает удержание резцов и других токарных инструментов на резцедержателе, их перемещение в трёх плоскостях (вертикально, горизонтально, под углом) с помощью поперечных и продольных салазок.
Фартук крепится к передней части суппорта. На нём расположен ходовой винт. Его вращательное движение преобразуется в возвратно-поступательное движение суппорта вдоль станины. Плунжерный насос в нижней части фартука обеспечивает смазку каретки, направляющих суппорта, подшипников, приводных частей.
