Особенности конструкции и этапы укладки тесовой крыши

Преимущества и недостатки тесовой крыши

Древесина хорошо держит тепло, является экологически чистым материалом

К достоинствам тесовых кровельных конструкций можно отнести следующие свойства:

• сниженная теплопроводность, благодаря чему строение не перегревается от прямых солнечных лучей, при этом сохраняет тепло в доме осенью и зимой;
• хорошая паропроницаемость, за счет чего в подкровельном пространстве сохраняется полезный микроклимат;
• экологическая безопасность, отсутствие вредных или токсичных компонентов в составе, поэтому обустройство тесовой кровли не наносит ущерба окружающей среде;
• улучшенное звукопоглощение: за счет этого качества деревянная крыша не создает лишнего шума во время дождя, града и ураганного ветра, не пропускает посторонние звуки с улицы;
• привлекательный дизайн, который способен превратить дом в праздничный терем в традиционном русском стиле;
• высокая ремонтопригодность: при повреждении одной или нескольких досок не требуется перекрывать крышу целиком;
• сравнительно простой и быстрый монтаж.

Со временем древесина приходит в негодность и требуется ремонт кровли

Как любая иная конструкция, тесовая кровля обладает рядом недостатков. К ним относятся следующие моменты:

• увеличенный вес, из-за чего приходится устанавливать более мощный стропильный каркас, что сказывается на продолжительности подготовительных и строительных работ, повышает итоговую цену;
• пожарная опасность, из-за этого свойства тесовые элементы нуждаются в глубокой пропитке антипиренами;
• подверженность порче от влаги и грызунов, по этой причине крышу из дерева требуется тщательно гидроизолировать и защищать от вредителей;
• кровля из теса нуждается в регулярной обработке, в противном случае конструкцию придется менять очень скоро;
• качественный тес, сделанный из лиственницы, стоит недешево.

Материал для тесовой крыши

Обрезные доски для тесовой крыши следует выбирать с учетом некоторых характеристик.

Для тесовой кровли требуются доски из дерева хвойных пород. Такая древесина содержит больше смолы, а последняя защищает материал от действия влаги:

• самым доступным вариантом является тес из сосны, сосновые доски не коробятся, устойчивы к грибку, но нуждаются в периодической обработке антимикробными составами, так как склонны к гниению;
• ель по пользовательским характеристикам близка к сосне, но более устойчива к влаге;
• очень красив кедр, такой материал дороже, но зато обладает бактерицидными свойствами и очень долговечен;
• лучшим материалом для крыши является лиственница, это дерево совершенно не боится ни дождя, ни снега, ни солнца, а со временем становится только тверже и прочнее, доски из лиственницы практически не имеют сучков и пятен, очень красивы и исключительно долго служат, но тес из лиственницы стоит дороже всего.

Технические характеристики тесовых досок также должны соответствовать определенным параметрам:

доски для тесовой кровли должны быть изготовлены только из самого сухого дерева, это обусловливает усадку материала, но зато гарантирует большую долговечность;
доска должна соответствовать длине ската, при этом следует учитывать, что скат тесовой крыши должен иметь уклон не менее 28 градусов, чтобы обеспечить стекание воды, производят доски длиной от 4 до 6,5 м;

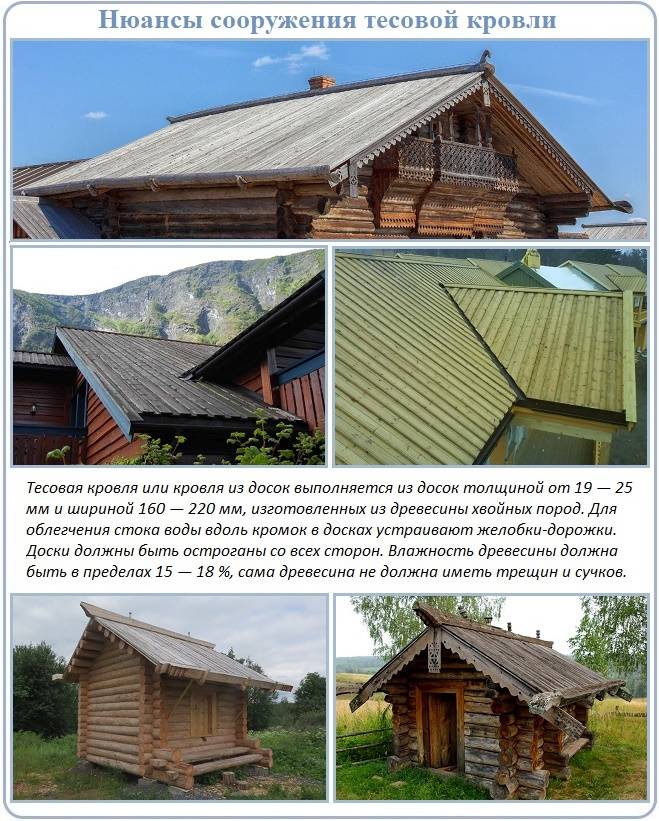

толщина обрезной доски колеблется от 1,9 до 4,0 см, ширина теса составляет диапазон от 16 до 25 см; не рекомендуется использовать пиломатериал с шириной более 20 см, так как он более склонен к короблению и рассыханию под солнцем;
с одной стороны доски делают желобок по всей длине: таким образом обеспечивается стекание воды, при этом следует учитывать, что при укладке слоями тес чередуют: нижние доски фиксируют сердцевиной вниз, а верхние – сердцевиной вверх, на фото представлена тесовая крыша;
доски должны быть обструганы с 4 сторон, это очень важно, так как тес, обструганный только с 3 сторон, гораздо хуже поддается обработке антипиренами и фунгицидами, что существенно сказывается на их качестве.

Важно! Для гидроизоляции тесовой кровли не стоит использовать рубероид или обычную полиэтиленовую пленку. Чтобы предотвратить выпадение конденсата придется монтировать кровлю так, чтобы между тесом и пленкой был вентиляционный зазор

Чтобы не усложнять конструкцию, лучше воспользоваться новыми гидроизоляционными материалами, пропускающими пар с внутренней стороны чердака

Чтобы предотвратить выпадение конденсата придется монтировать кровлю так, чтобы между тесом и пленкой был вентиляционный зазор. Чтобы не усложнять конструкцию, лучше воспользоваться новыми гидроизоляционными материалами, пропускающими пар с внутренней стороны чердака.

Тесовая крыша — у истоков истории

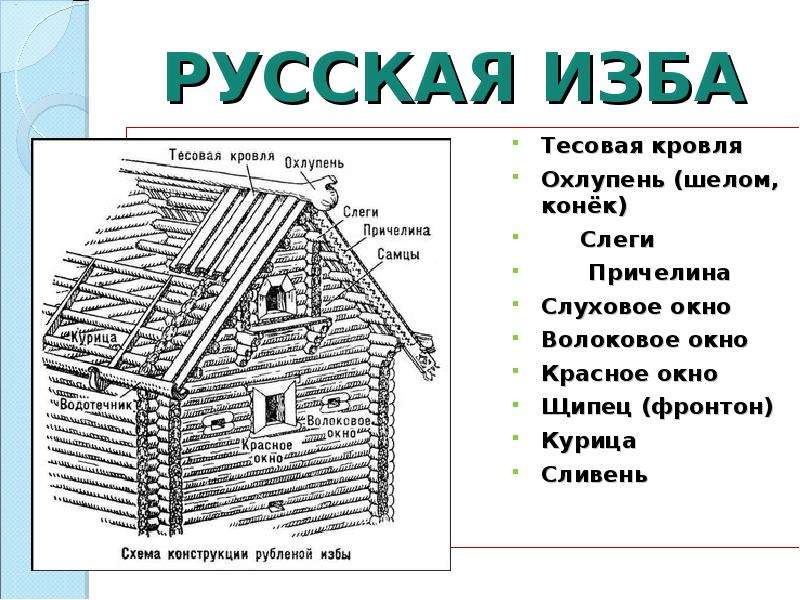

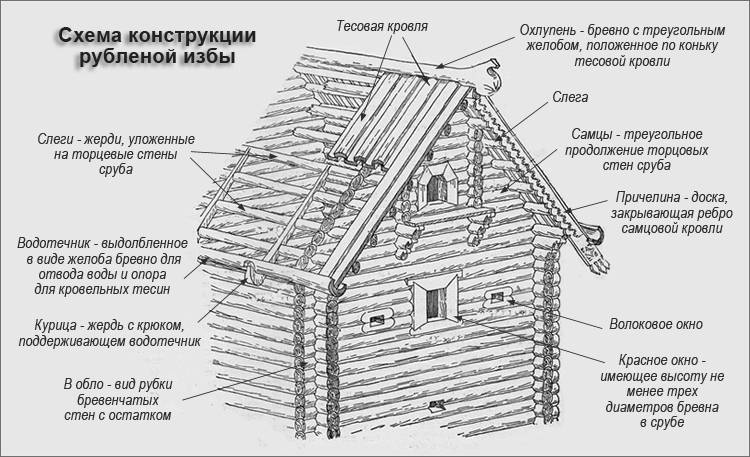

Тёсовая крыша — это классическая скатная кровля, которая изготавливается из досок, в несколько рядов настилающихся перпендикулярно коньку. Как правило, для этих целей используют сосновые доски толщиной 25 или 30 мм. Но не всё так просто, можно выделить целый ряд особенностей изготовления тёсовой крыши.

Существуют некоторые нюансы укладки досок на таких кровлях.

Так, верхний ряд досок на тёсовой крыше нужно укладывать так, чтобы выпуклость от годовых колец была направлена вверх, а у нижнего ряда эта выпуклость должна направляться вниз.

Такой тип укладки досок характерен для тёсовых крыш, изготовленных из пиломатериалов шириной в 160-200 мм, а толщиной 19-25 мм. На главных зданиях доски тёса укладываются в два сплошных слоя. Для второстепенных сооружений используется кладка в разбежку.

Особенности тесовых кровель

Также есть некоторые особенности обработки досок для крыш из теса. Так, доски нижнего слоя необходимо обстрогать как сверху, так и по обеим кромкам, а вот верхние строгаются, наоборот, снизу и по бокам. Затем нижние доски укладываются так, чтобы их сердцевина была направлена вниз, а у верхних – вверх.

Если изготавливается сплошная тёсовая крыша, то швы между рядами скрываются за счёт наслоений верхнего ряда над нижним.

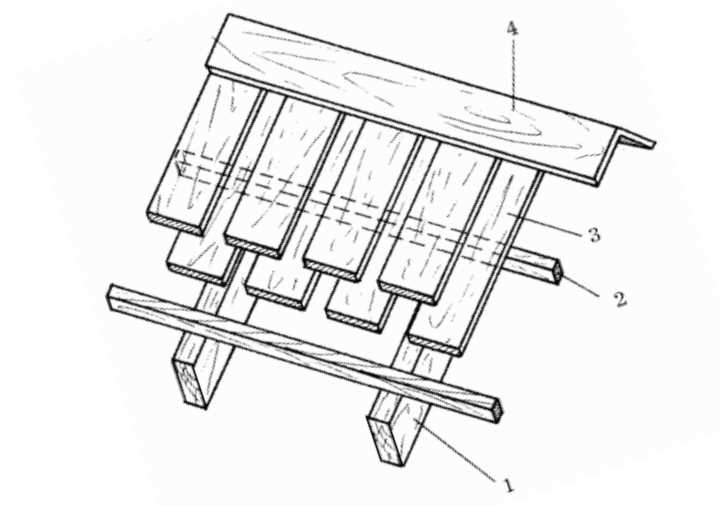

1 – стропильная нога; 2 – обрешетка; 3 – доска; 4 – коньковая доска.

Способы укладки тёсовой крыши

Угол наклона любой крыши из тёса находится в пределах 28-45 градусов. Обычно тёсовая кровля укладывается двумя способами:

Как правило, продольная кладка является более практичной, поэтому и используется чаще. Но и продольный способ укладки в свою очередь можно разделить на следующие подвиды:

Укладка двух слоёв кровли впритык. При таком способе укладки стык между досками верхнего слоя приходится на среднюю часть доски нижнего ряда.
Укладка досок в один слой. Если крыша из тёса изготавливается в один слой, то образуется нащельник. Таким образом, доски расположенные рядом выше перекрывают доски нижнего ряда на 4-5 см.
Укладка досок нижнего ряда выполняется с зазором, а верхний ряд перекрывает нижний на расстояние больше 5 см.

а — двойная кровля, б — укладка досок вразбежку , в — укладка с нащельником, г — общий вид тесовой кровли, д — сечение доски;

1 — верхний ряд , 2 — нижний ряд, 3 — сток воды, 4 — конек, 5 — обрешетка, 6 — свес крыши.

Обычно крепление досок к обрешётке выполняется в местах их пересечения с ней при помощи двух гвоздей. Если продольная укладка досок используется во временных постройках, то можно обойтись без устройства обрешётки. В этом случае фиксируются места перекрывания досок нижнего и верхнего ряда. Места пресечений скрепляются при помощи одного гвоздя.

Такая крыша легко и быстро собирается и отличается колоритностью и оригинальностью. Обычно так выполняются крыши временных построек, расположенных в лесистой местности.

Крыша из дранки

Рассматривая, что такое кровля из тёса, нельзя не упомянуть о таком её виде как крыша из драни. Она бывает трёх видов:

Особенность укладки такой крыши состоит в том, что каждая её доска при горизонтальной укладке перекрывает предыдущую доску на 2,5-3 см.

укладка дранки: 1 — стропильная нога, 2 — брусок обрешетки, 3 — дранка цельная, 4 — дранка короткая, 5 — доска уравнительная

При устройстве скатной крыши из драни с двухслойным её расположением, верхние доски драни должны перекрывать нижние на пол доски. При трёхслойном варианте устройства такой крыши перекрывание верхних досок над нижними должно составлять две трети длины доски. В случае устройства четырёхслойной крыши перекрывание должно быть не меньше чем на 3/4 доски.

Правильность укладки досок драни проверяется при помощи рейки, в которую они упираются. Обычно конёк крыши выполняется поверх досок верхнего ряда. Он изготавливается из двух досок, прибивающихся к драни.

Такая тисовая крыша применяется как в жилищном поселковом строительстве, так и при возведении различных складских и временных сооружений. Как правило, крыша из тиса является недолговечной, поскольку происходит разбухание и растрескивание досок из-за погодных перепадов. Для крепления досок лучше использовать оцинкованные гвозди. Ремонт крыши выполняется быстро и легко.

Тесовая крыша – абсолютно экологичный вариант обустройства кровли из дерева. Преимущества кровли из теса и сложности обустройства – в нашей статье

Преимущества и недостатки тесовой крыши

Древесина хорошо держит тепло, является экологически чистым материалом

К достоинствам тесовых кровельных конструкций можно отнести следующие свойства:

• сниженная теплопроводность, благодаря чему строение не перегревается от прямых солнечных лучей, при этом сохраняет тепло в доме осенью и зимой;
• хорошая паропроницаемость, за счет чего в подкровельном пространстве сохраняется полезный микроклимат;
• экологическая безопасность, отсутствие вредных или токсичных компонентов в составе, поэтому обустройство тесовой кровли не наносит ущерба окружающей среде;
• улучшенное звукопоглощение: за счет этого качества деревянная крыша не создает лишнего шума во время дождя, града и ураганного ветра, не пропускает посторонние звуки с улицы;
• привлекательный дизайн, который способен превратить дом в праздничный терем в традиционном русском стиле;
• высокая ремонтопригодность: при повреждении одной или нескольких досок не требуется перекрывать крышу целиком;
• сравнительно простой и быстрый монтаж.

Со временем древесина приходит в негодность и требуется ремонт кровли

Как любая иная конструкция, тесовая кровля обладает рядом недостатков. К ним относятся следующие моменты:

• увеличенный вес, из-за чего приходится устанавливать более мощный стропильный каркас, что сказывается на продолжительности подготовительных и строительных работ, повышает итоговую цену;
• пожарная опасность, из-за этого свойства тесовые элементы нуждаются в глубокой пропитке антипиренами;
• подверженность порче от влаги и грызунов, по этой причине крышу из дерева требуется тщательно гидроизолировать и защищать от вредителей;
• кровля из теса нуждается в регулярной обработке, в противном случае конструкцию придется менять очень скоро;
• качественный тес, сделанный из лиственницы, стоит недешево.

Как укладывать тесовую крышу

Некоторые боятся использовать тесовую крышу, думая, что её сложно укладывать. Тесовая крыша. – это какая укладка предстоит, слишком много сложностей. Но такие мысли могут возникать из-за не знания процесса, укладывание тесовой крыши не сложно, главное проявить в этом деле аккуратность.

Укладку тесовой крыши можно производить как поперечным, так и продольным образом. При использовании продольного метода, доски можно закреплять вплотную друг к другу, либо оставлять между ними зазоры.

Поперечный метод укладки тесовой крыши Источник strojdvor.ru

При использовании поперечного образа, параллельно карнизу, тесовая крыша укладывается начиная снизу. Каждый последующий ряд накладывается на предыдущий с расстоянием в 50 сантиметров. Продольная укладка является самой популярной и более практичной. Укладывать тесовую крышу можно в один, два или три слоя. При использовании нескольких слоёв, нижний слой можно укладывать с зазорами между досками.

Прежде чем приступать к укладке, необходимо выбрать метод укладки в 1 доску или в две и рассчитать, сколько материала необходимо для использования данного метода. После этого используется гидроизоляционная плёнка, она закрепляется на брусья с помощью степлера и скоб. На гидроизоляционную плёнку необходимо укладывать деревянные брусья. Использование обрешётки позволяет оставить зазор между тёсом и гидроизоляционной плёнкой. Оптимальное расстояние зазора считается 5 миллиметров. На бруски необходимо набить обрешётку. Обрешётка должна быть закреплена и расстояние между обрешёткой составляет не более 60 сантиметров.

Обрешётка для крыши Источник yandex.net

Укладка досок

Тесовые крыши укладываются как поперечно, так и продольно. Более практичной и распространенной является продольная кладка.

Укладывать доски поперек ската возможно следующим образом:

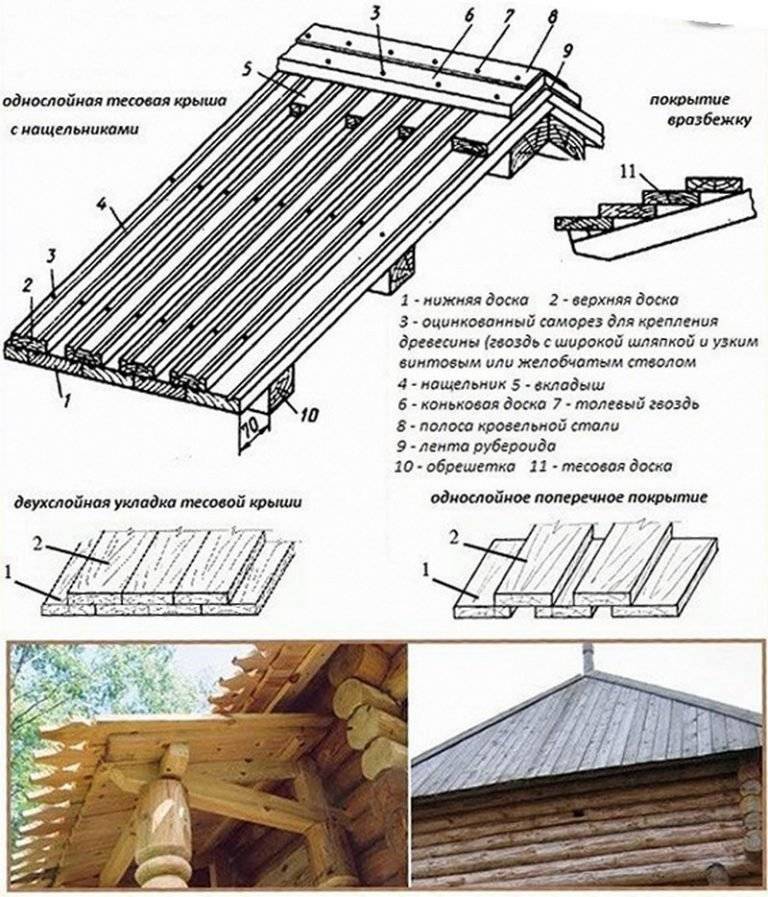

• Впритык, в 2 слоя. При подобной укладке стык, который образуется между досками верхнего ряда, должен попасть на середину доски нижнего ряда.
• Одним слоем. В этом случае образуются нащельники. При подобном способе укладки нижний слой делают сплошным, а доски, которые укладываются сверху, перекрывают основание на 4-5 см.
• С зазорами. Нижний слой укладывается всплошную, а верхний с небольшими зазорами в 5 см.

Верхние доски закрепляют к обрешетке двумя гвоздями в точке каждого пересечения.

В случае поперечной укладки, необходимо помнить, что она используется для временных построек, а поэтому отпадает необходимость в обустройстве обрешетки. При подобной укладке доски верхнего ряда перекрывают нижние на 5 см. Каждое пересечение фиксируется гвоздем.

Особенности кровли из осиновой дранки, подробно на видео:

Угол наклона скатов подобной крыши колеблется в пределах 28-45 градусов. Тесовые крыши могут быть:

• двухслойными;
• трехслойными;
• четырехслойными.

Как уже упоминалось выше, при двухслойной укладке доски верхнего ряда перекрывают нижний на половину. При трехслойном, следующий ряд ложиться с перекрытием на две трети длины. А если используется четырехслойный метод, то на три четверти. Правильность укладки рядов проверяется с помощью рейки. Конек делают из двух досок, прибиваемых поверх покрытия кровли.

Такая деревянная крыша используется для домов поселкового типа, временных жилых и складских помещений. Для предотвращения растрескивания древесины, нижние доски прибивают одним гвоздем по центру, верхние же фиксируют двумя – по краям. При этом использовать лучше оцинкованные гвозди.

Тесовая крыша – это очень легкая и быстровозводимая конструкция. Ввиду своих особенностей (древесина разбухает и усыхает под действием влаги и солнца) такая кровля будет требовать частого ремонта. Но он, в свою очередь, отличается простотой. Достаточно лишь заменить несколько элементов крыши. В случае образования узких щелей, их заделывают деревянными рейками.

Для организации такой кровли используется гладкая древесина, без сучков и заболони. Длина досок должна быть равной длине ската.

Тесовая крыша представляет собой вариант скатной кровли, для возведения которой используются доски, настилаемые перпендикулярно коньку в несколько рядов.

В качестве основного материала, как правило, выступают доски из сосны, толщина которых не превышает 30 миллиметров.

При этом деревянные доски остругивают так, чтобы сверху на них были желобки, необходимые для отвода воды.

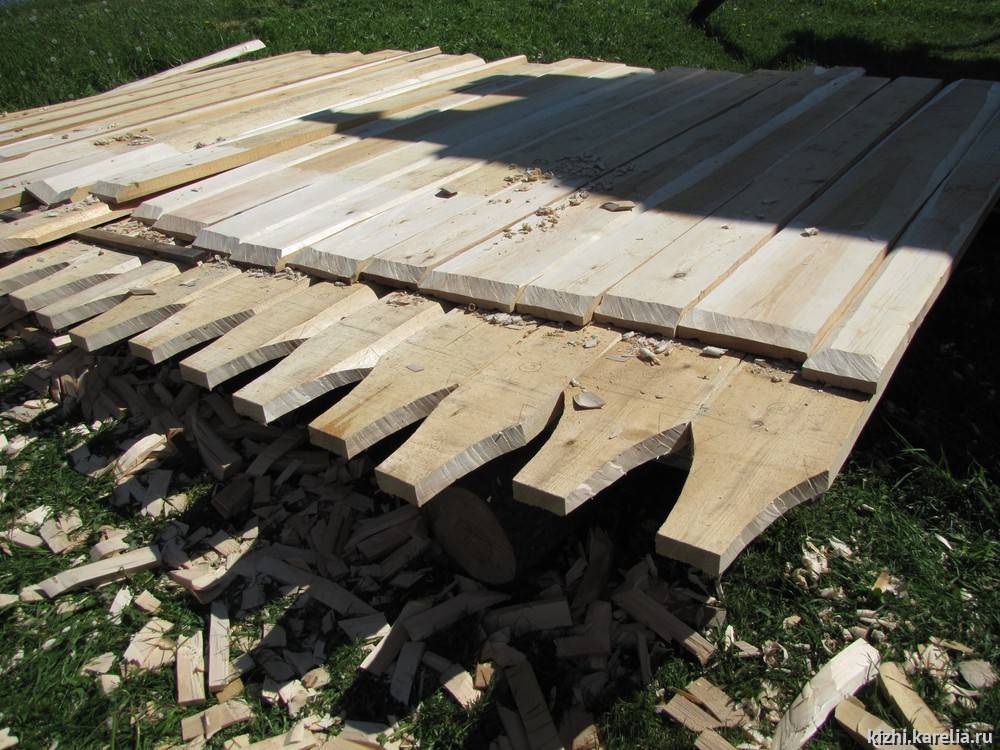

Тес – это обрезная доска, которую изготавливают путем продольной разделки бревна, с дальнейшим обтесыванием краев до получения одной и той же ширины вдоль всего строительного элемента.

На сегодняшний день обработка обрезного пиломатериала выполняется на пилорамном станке. Для возведения тесовой крыши применяют доски из хвойного дерева. Более дешевый вариант делают из сосны. Материал из лиственницы является самым долговечным и устойчивым к различным внешним воздействиям. Но в то же время этот вариант является более дорогим.

Некоторые люди советуют перед монтажом кровли обрабатывать обрезной пиломатериал только с трех сторон. Однако его необходимо обстругивать со всех сторон. Связано это, в первую очередь, с тем, что доску перед монтажом нужно в обязательном порядке обрабатывать антипиренами и антисептиками. Обработать наструганный пиломатериал значительно труднее.

Если же тесовая крыша используется в качестве временной конструкции, то можно монтировать неструганную обрезную доску. Финансовые затраты на такое сооружение будут значительно ниже.

Особенности ухода за тесовой крышей

Как ухаживать за тесовой крышей:

1. С наступлением весеннего сезона, пока ещё не начал таять снег, лучше заранее почистить крышу от накопившихся сугробов.
2. В случае обнаружения любых повреждений покрытия они должны быть тотчас устранены.
3. Если дефекты сами по себе небольшие, то можно попытаться устранить их специальной замазкой с небольшим количеством краски. Когда замазка высохнет, отремонтированный участок закрашивается. Кровлю, промазанную битумом, реставрируют смесью мела и битума.

Тесовая крыша — относительно недорогое и весьма необычное решение с точки зрения оформления экстерьера. В особенности такие кровли будут хороши для построек хозяйственного назначения.

А как вы относитесь к данному типу крыш? Хотели бы вы обустроить такую же на собственном участке? А, может быть, кому-то из вас уже приходилось иметь дело с тесовыми кровлями? Оставляйте ваши комментарии внизу под статьёй и обязательно делитесь своим мнением по этой теме!

Достоинства и недостатки тесовой кровли

Тесовая крыша обладает множеством достоинств. Связаны они как с материалом, так и с технологией укладки:

• дерево обладает максимально высокими теплоизоляционными качествами среди всех натуральных строительных материалов – кровля из обрезных досок гарантирует тепло в зимнее время и прохладу в летнее;
• древесина обладает уникальными свойствами по регулировке микроклимата – при высокой влажности воздуха внутри помещения дерево впитывает влагу и выводит наружу, если же влажность внутри здания падает, дерево восполняет ее, тем самым обеспечивая здоровый микроклимат, тесовая крыша в полной мере обладает этим достоинством;
• тес обладает отличными звукоизоляционными качествами: такая кровля гасит шум дождя, ветра и града;
• дерево – материал 100% экологически чистый и не представляет никакой опасности для окружающей среды;
• стоимость тесовой кровли минимальна: обрезные доски даже из относительно дорогих пород являются самым доступным материалом для покрытия крыши;
• тес отличается малым весом даже при больших размерах, соответственно, монтаж крыши не занимает много времени, а сама кровля не оказывает большой нагрузки на фундамент;
• интересный внешний вид тоже выступает немаловажным достоинством – через некоторое время доски темнеют, а деревянное здание с тесовой крышей приобретает великолепный аутентичный вид.

К сожалению, у дерева есть недостатки:

• материал является пожароопасным, доски обрабатывают антипиренами перед укладкой, но это только снижает способность к возгоранию, но не исключает самовозгорание дерева;
• пиломатериал нуждается в защите от плесени, грибков, жуков-короедов, тес обрабатывают не только перед монтажом, а каждые 3–4 года эксплуатации;
• древесина склонна к усадке, в первые годы тес усаживается на 10%, не меньше, этот фактор необходимо учитывать при укладке досок;
• ремонт кровли придется проводить каждые 4–5 лет.

Уход за крышей прост и не требует специальных знаний. Обязанность следить за целостностью теса и заменять деформированные доски не слишком отяготит владельца постройки.

Тесовая крыша имеет следующие плюсы:

Дерево является экологически чистым материалом с низкой теплопроводностью. Поэтому внутренние помещения не будут сильно нагреваться под действием солнечных лучей в летние месяцы. А в зимний период помещения будут лучше сохранять тепло;

Тесовое покрытие хорошо поглощает шум ветра и дождя;

Укладка такой крыши является менее трудозатратной;

Стоимость кровли из теса ниже других способов обустройства крыши;

Для ухода за тесовой кровлей не нужны специальные навыки;

Здание с такой крышей имеет оригинальный внешний вид.

Кровля из теса имеет следующие минусы:

Большой вес в сравнении с другими видами кровельного покрытия, в особенности если монтаж теса осуществляется в два слоя;

Необходимо выполнять глубокую обработку огнезащитными средствам, поскольку пиломатериал является пожароопасным. Ее нужно повторять каждые пять лет;

Пиломатериал необходимо постоянно обрабатывать краской и биозащитой, поскольку он повергается различным атмосферным воздействиям и жукам- короедам.

Монтаж

Монтаж тесовых крыш может проводиться как поперечно, так и продольно. Продольная кладка считается максимально практичной и потому более распространена, нежели поперечная.

В целом, схема монтажных работ выглядит следующим образом:

• устанавливается обрешетка, для этого пригодны деревянные брусья 50*50;
• затем встык крепится первый слой первого ряда, для фиксации тесов используются гвозди, забитые с шагом в 50-60 см;
• по такому же принципу выполняется кладка последующих рядов ската;
• далее монтируется второй ряд деревянной кровли таким образом, чтобы пиломатериалы перекрывали места стыков нижерасположенного слоя – то есть, материал наносится в шахматном порядке.

На завершающем этапе карниз подшивается доской, к примеру, вагонкой.

Поперечная кладка в большинстве случаев используется для временных строений, поэтому этап формирования обрешетки пропускают. Этот способ кладки предполагает, что доски верхнего ряда перекрывают тесы нижнего слоя на несколько сантиметров, а каждое их пересечение также фиксируется гвоздями.

Устройство и наглядный процесс монтажа тесовой крыши смотрите далее.

Укладка досок

Тесовые крыши укладываются как поперечно, так и продольно. Более практичной и распространенной является продольная кладка.

Укладывать доски поперек ската возможно следующим образом:

• Впритык, в 2 слоя. При подобной укладке стык, который образуется между досками верхнего ряда, должен попасть на середину доски нижнего ряда.
• Одним слоем. В этом случае образуются нащельники. При подобном способе укладки нижний слой делают сплошным, а доски, которые укладываются сверху, перекрывают основание на 4-5 см.
• С зазорами. Нижний слой укладывается всплошную, а верхний с небольшими зазорами в 5 см.

Верхние доски закрепляют к обрешетке двумя гвоздями в точке каждого пересечения.

В случае поперечной укладки, необходимо помнить, что она используется для временных построек, а поэтому отпадает необходимость в обустройстве обрешетки. При подобной укладке доски верхнего ряда перекрывают нижние на 5 см. Каждое пересечение фиксируется гвоздем.

Особенности кровли из осиновой дранки, подробно на видео:

Угол наклона скатов подобной крыши колеблется в пределах 28-45 градусов. Тесовые крыши могут быть:

• двухслойными;
• трехслойными;
• четырехслойными.

Как уже упоминалось выше, при двухслойной укладке доски верхнего ряда перекрывают нижний на половину. При трехслойном, следующий ряд ложиться с перекрытием на две трети длины. А если используется четырехслойный метод, то на три четверти. Правильность укладки рядов проверяется с помощью рейки. Конек делают из двух досок, прибиваемых поверх покрытия кровли.

Такая деревянная крыша используется для домов поселкового типа, временных жилых и складских помещений. Для предотвращения растрескивания древесины, нижние доски прибивают одним гвоздем по центру, верхние же фиксируют двумя – по краям. При этом использовать лучше оцинкованные гвозди.

Тесовая крыша – это очень легкая и быстровозводимая конструкция. Ввиду своих особенностей (древесина разбухает и усыхает под действием влаги и солнца) такая кровля будет требовать частого ремонта. Но он, в свою очередь, отличается простотой. Достаточно лишь заменить несколько элементов крыши. В случае образования узких щелей, их заделывают деревянными рейками.

Для организации такой кровли используется гладкая древесина, без сучков и заболони. Длина досок должна быть равной длине ската.

Напечатать

Немного об особенностях висячей стропильной системы

Висячие стропила – это один из видов стропильной системы. Тип конструкции выбирается ещё на этапе проектирования. Вариантов два. Можно использовать наслонные стропила, но только если внутри есть перегородки, которые могут послужить опорой. В противном же случае подойдёт висячая стропильная система, потому что такая конструкция опирается только лишь на внешние стены.

Чаще всего висячие стропила используются для строительства однопролётных жилых домов, складских и промышленных помещений, торговых павильонов, а также при строительстве мансард.

Несмотря на то, что висячие стропила не имеют никакой внутренней опоры, благодаря особенностям своей конструкции они не прогибаются. По такой технологии можно перекрывать пролёты длиной аж до 17 м.

Но сами стропила в висячей системе – это лишь часть конструкции. Кроме них используются ещё и бабки, подкосы, ригеля, затяжки. Висячая стропильная система может состоять из ферм или арок.

Так выглядит арочная висячая стропильная системаИсточник build-experts.ru

Если речь идёт о конструкции в виде ферм, то здесь две стропильные балки соединяются в верхней точке и получается треугольный каркас. По горизонтали такой элемент укрепляется затяжкой, которой может послужить брус или доска. Но бывают и металлические затяжки, изготовленные из профилированной стали. Их называют тяжами.

Затяжка – это важная часть конструкции висячих стропил. Дело в том, что стропильные ноги, просто упёртые в стены, стремятся разъехаться. А балка между ними помогает сохранять заданную форму. При этом на стены не передаётся горизонтальный распор. При использовании висячей стропильной системы давление на постройку оказывается только в вертикальном направлении.

Затяжка может быть расположена не только в нижней части фермы. Часто её сдвигают ближе к коньку. От расположения затяжки завися её функции. Если она находится у основания стропил, то её можно использовать в качестве каркаса перекрытия. При строительстве же дома с мансардой необходимо две затяжки: балка у конька послужит основанием для потолка подкровельного помещения.

Висячая стропильная система дома с мансардойИсточник remontik.org

В случае, если расстояние между опорами стропильной системы более 6 м, то стропильные ноги укрепляют раскосами или бабками, а затяжку делают не цельной, а срощенной из двух балок.

Классификация кровель из древесины

Сборка деревянной кровли всегда производится из штучных элементов. Технология укладки и принцип сооружения зависит от формы и размеров именно этих элементов, в числе которых значатся:

• Шиндель.
  Дощечки, получаемые путем «расщепления» или колки полена вдоль волокон. Производится как вручную, так и механическим способом. У изделий ручного производства допустимы отличия по форме и толщине в пределах одной партии. Применялась на территории германских княжеств.
• Дранка.
  По методу изготовления похожа на шиндель, но тоньше его. Геометрические размеры штучных элементов по аналогии могут отличаться. Использовалась на Руси в обустройстве крестьянских изб.
• Гонт.
  Фигурно выпиленные дощечки, имеющие в срезе форму ласточкиного хвоста. Узкий боковой край, играющий роль шипа, заводится в край соседнего элемента с характерным пазом, благодаря чему создается практически герметичное соединение. Применялся в странах Западной Европы.
• Лемех.
  Линзообразные детали, напоминающие формой рабочую часть ложки. Выпуклые элементы изготавливаются с ровным или узорчатым, выполненным в виде своеобразных ступенек, нижним краем. Лемех укладывали на купола деревянных церквей, крыли им терема и боярские хоромами.

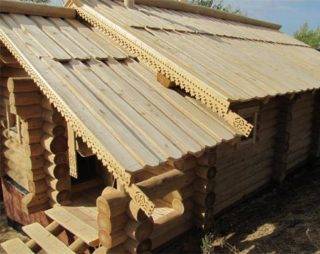

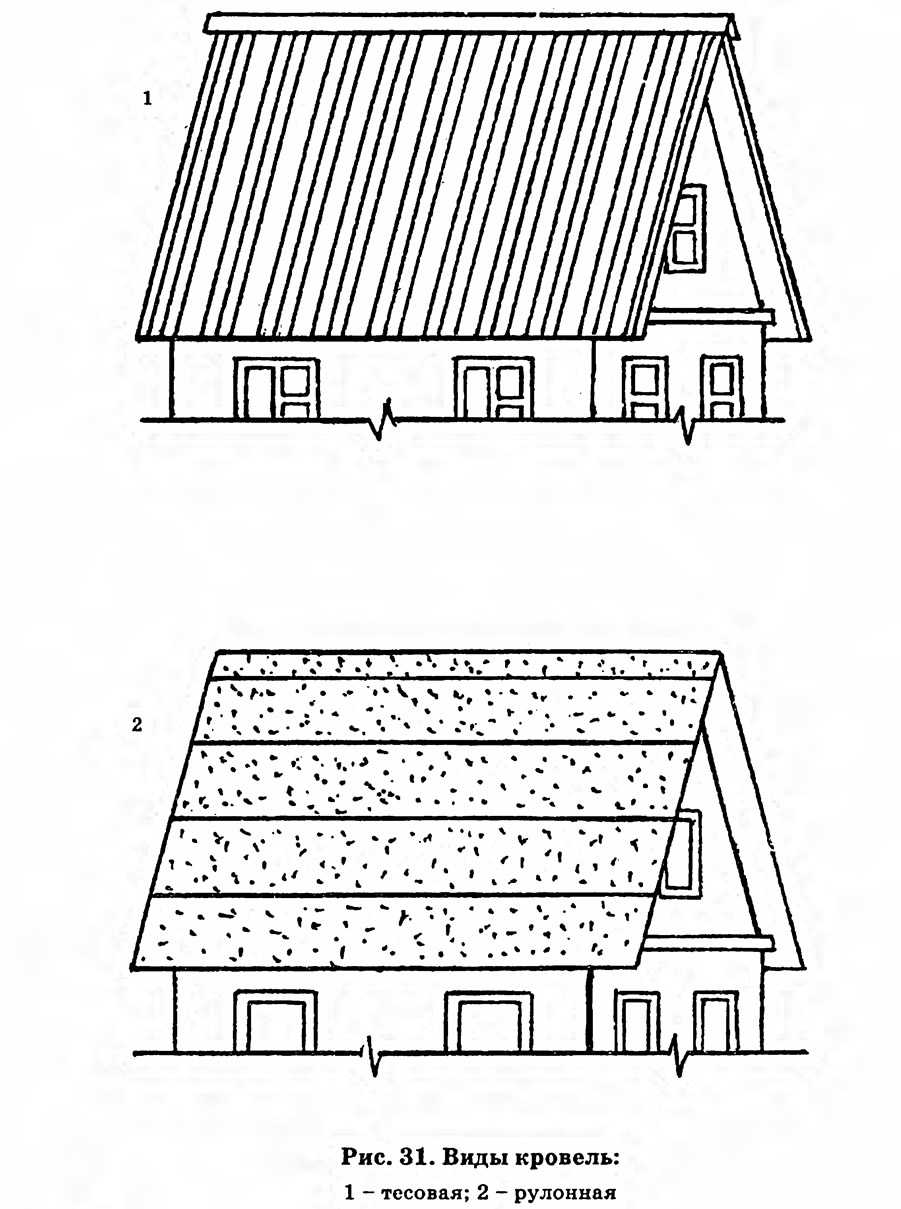

• Тес.
  Попросту полноразмерные доски, они же теснины. Укладываются вдоль или поперек стропильной системы или на слеги – бревна, опирающиеся на самцы. На Руси в старину применялись в устройстве кровли над избами богатых купцов и зажиточных крестьян.

Чем меньше размер элемента, тем чаще под него сооружается обрешетка. Шаг между решетинами рассчитывается так, чтобы под каждым продольным рядом штучных элементов было как минимум три опоры.

Размер бруска под устройство покрытия из гонта или шинделя принимается 50×50 или 40×40 мм. При длине детали кровли более 800 мм потребуется более толстый брусок или жердь.

Под укладку теснин обрешетку делают из бруска сечением 60×60 мм или жерди с диаметром примерно 70 мм. Жердины обтесывают на два канта. Решетины крепят к стропилам с шагом 60 – 70 см.
