Делаем обвязку
Настало время обвязки. Для нее мы взяли нестроганые доски естественной сушки. Они дешевле, а на внешнем виде это никак не сказывается. Все доски для каркаса я покрыла антисептиком, чтобы продлить срок их службы.
Первую доску крепим к существующему ростверку сантехническими болтами через дюбель насквозь доски. Она будет частью несущей конструкции. К этой доске крепим
брус
с помощью металлической опоры. Фиксируем на саморезы.
Крепим к ростверку несущую доску. Фото автора
Обвязку я сначала собрала фиксацией в торец, так удобнее работать. Чтобы придать конструкции жесткость, использовала металлические уголки.
Используем металлические уголки. Фото автора
Весь этот объем работы мы выполнили за 1 день. Второй день начали с укладки рубероида под каркас террасы. Он нужен для того, чтобы не прорастала трава.
Раскладываем рубероид. Фото автора
Половое основание каркасной пристройки
На ленточный фундамент можно класть любое половое покрытие, как деревянное, так и бетонное. На столбчатом основании возможно обустройство исключительно деревянных полов.
Бетонный пол
После обустройства ленточного основания по периметру каркасной постройки внутри на глубину 30-35 см необходимо выбрать грунт. На дно котлована засыпается песок, щебенка либо керамзит и осуществляется тщательная трамбовка. Толщина подушки – 20 см.
Далее на песчано-щебневую подушку укладывается армированная решетка и выполняется полноценная бетонная стяжка. Поверхность делается под строительный уровень идеально ровной.
В качестве финишного покрытия можно использовать деревянные полы, ламинат или керамическую плитку.
Деревянный пол
Для монтажа деревянного пола на столбчатый фундамент предварительно монтируются массивные балки, выполняется гидроизоляция. Брусья связывают с фундаментом с помощью анкеров или прочих надежных крепежей.
Сверху на основные балки набиваются лаги, осуществляется их утепление и кладется финишное напольное покрытие.
Все элементы конструкции из дерева обязательно обрабатываются защитными пропитками.
Плюсы и минусы строительства
Пристройка к дому на свайном фундаменте представляет собой надежную конструкцию, отличающуюся продолжительным эксплуатационным периодом. Главным достоинством возведения фундаментной основы на опорах винтового типа считаются короткие сроки строительства. На процесс погодные условия влияния не оказывают.
Винтовые сваи могут использоваться на любом типе почвы, кроме скалистых участков. При установке исключается проведение земляных работ, что удешевляет процесс строительства.
Если при возведении основания на сваях полностью соблюдены технологические требования, то конструкция получится прочной и надежной.
Следует отметить, что определенные минусы все же имеются. Дело в том, что металлические опоры подвергаются воздействию коррозии, установка их на участках с большим количеством камней в почве не представляется возможной. Чтобы защитить наземные части опорных элементов, придется утеплять цокольную часть.
Проектирование веранды
Первый этап любого строительства — это создание проекта; немаловажной эта стадия является и при возведении такой относительно простой конструкции, как терраса. Составить подробный план строительства можно и самостоятельно, используя различное программное обеспечение
Однако, если у вас нет специального образования, лучше обратиться в проектную контору за профессиональной помощью.
План стен и перегородок первого этажа
Проектирование можно подразделить на несколько отдельных этапов.
Выбор типа веранды
Веранда, пристроенная к дому, может иметь самый разный вид. Все подобные конструкции можно разделить на два типа:
- открытые — имеют декоративное назначение, огораживаются простыми перилами без защиты от ветра и погодных условий;
- закрытые — могут считаться полноценной частью жилой площади, так как имеют либо плотную защиту из стекла или поликарбоната, либо настоящие стены.
Выбрать можно любой вариант — главное, чтобы терраса органично вписывалась в общий экстерьер дома, стала логическим его продолжением.
Тематический материал:
- Пристройка веранды к дому из бруса
- Как пристроить веранду к дому из пеноблоков
Разнится также форма постройки. Самый простой и доступный вариант — это обычная прямоугольная веранда. Более сложной будет закругленная, изогнутая конструкция. Можно также пристраивать к дому многоугольные террасы, идущие вдоль одной или нескольких стен или даже формирующие целый пояс вокруг всего дома. Совсем не обязательно строить веранду около входной двери, хоть это и кажется самым очевидным решением.
Выбор материала
Как правило, веранда строится из того же материала, из которого сделан дом: к кирпичному строению пристраивается терраса из кирпича, к деревянному дому лучше пристроить веранду из бревна или бруса. Однако полагаться на одно лишь соответствие дизайна не стоит. Другим важным критерием при работе, является то, насколько сложным будет строительство веранды.
Проще всего возвести веранду из дерева — сделанный из него объект легко поддается обработке, материал позволяет без труда реализовать множество дизайнерских идей. Также просто и недорого можно создать конструкцию из современных материалов: ДПК, ПВХ, поликарбоната. Для пристраивания бетонной или металлической веранды к дому, скорее всего, понадобится помощь специалистов разного профиля.
Анализ строительной площадки
Одна из самых важных задач при проектировании террасы — это изучение технических нюансов и приведение характеристик будущей постройки в соответствие с условиями местности. На качество и долговечность конструкции повлияет несколько факторов:
- тип грунта;
- состояние стены здания, к которой планируется пристраивать веранду;
- климатические условия в регионе.
От этих параметров зависит максимальная масса террасы, сложность фундамента, необходимость в утеплении и многое другое.
Получение документов
Этот момент очень легко упустить из виду, если вся работа по строительству террасы от начала и до конца делается самостоятельно. Проект веранды и другая техническая документация поможет получить разрешение на изменение конструкции и техпаспорта дома. По закону согласование строительства обязательно в следующих инстанциях:
- местный орган самоуправления;
- органы пожарной безопасности;
- санэпидемстанция.
Кажется, что раз построенный дом и участок находятся в вашей собственности, вы вольны делать с ними все, что захотите — в том числе и пристроить террасу. Однако без всех разрешений и наличия задокументированного проекта терраса будет с юридической стороны являться незаконной пристройкой к дому. Это сделает невозможной продажу объекта, передачу его в дар, обмен; под залог дома также нельзя будет получить кредит в банке.
Этапы монтажа своими руками
Перед строительством просчитывают количество свай и их местоположение
Подготовка сводится к разборке отмостки на протяжении примыкания террасы к жилому строению. Одновременно снимают 15 – 20 см плодородного слоя почвы. Планировку участка строительства делают самостоятельно, чтобы удобнее выполнить разметку на поверхности. Оси пристроенной беседки выставляют с помощью колышков, досок и шнура, которые запасают заблаговременно.
Готовят инструменты для работы:
- лопаты штыковые и совковые, носилки;
- наголовник для монтажа сваи завинчиванием;
- трубы для рычагов, лом для фиксации в проушинах наголовника;
- магнитный уровень, отвес, рулетка, керн;
- бетономешалка или корыто для раствора;
- сварочный аппарат;
- болгарка, молоток;
- вибратор для уплотнения бетона.

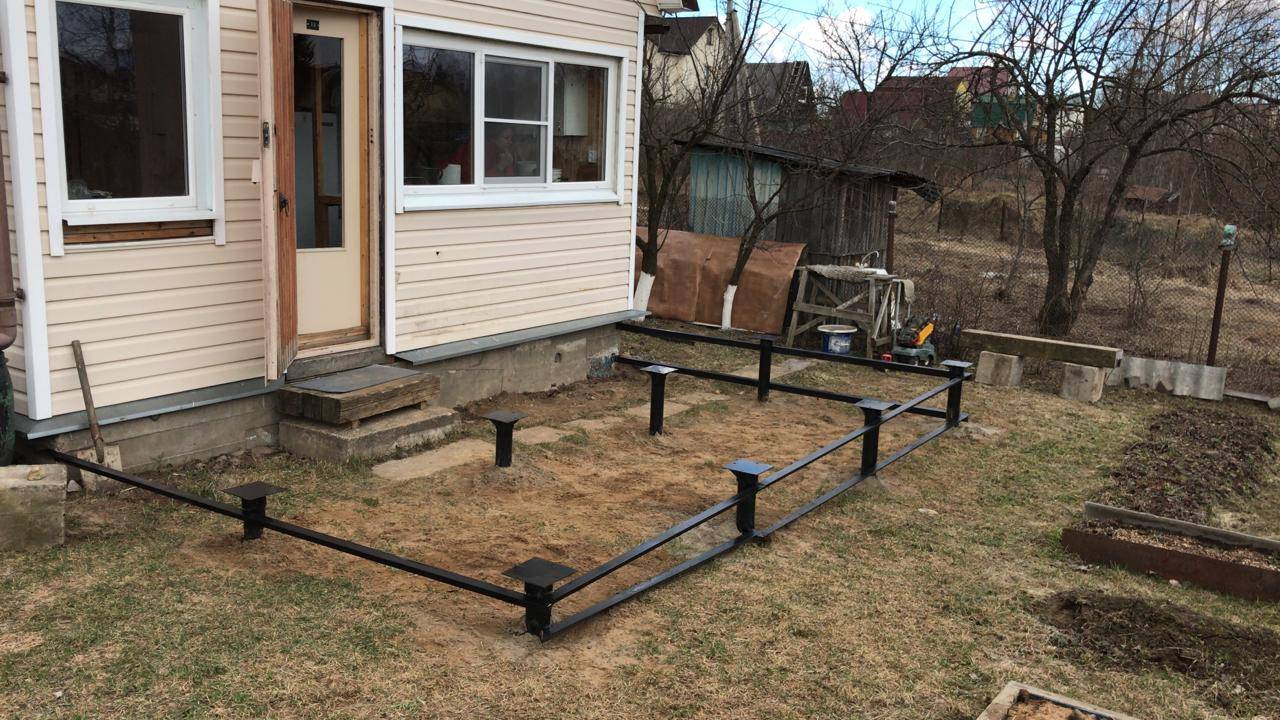

Разметка и установка опор
Для ввинчивания свай на небольшую глубину можно использовать ручной бур
После расчистки площадки размечают места установки опор для веранды на винтовых сваях. В отмеченную точку на углу ставят первую стойку. Ее выравнивают по отвесу и надевают наголовник с проушинами. В отверстия вставляют лом, на его концы надевают два отрезка труб большего размера. На стволе крепят магнитный уровень для контроля вертикальности при закручивании.
Элементы вкручивают до тех пор, пока над землей не останется хвост высотой 35 – 50 см. Иногда свая упирается в камень или плотный слой и дальше не идет. Если стойка закручена на глубину больше 75% от проекта, ее оставляют в таком виде и верх срезают. Сваю, застопорившуюся на меньшей глубине, аккуратно вывинчивают и переставляют на 0,5 метра по ходу разметочной оси. Угловые стойки переставлять нельзя.
Верхушки срезают на одинаковую высоту, ориентируясь по горизонтальному уровню. Внутрь полости вокруг стержня заливают бетон с последующим уплотнением. Так повышают устойчивость в почве и предупреждают контакт металла с земельным слоем. После застывания бетонной массы приваривают оголовок сваи, который послужит связующим элементом опорной стойки и ростверка.

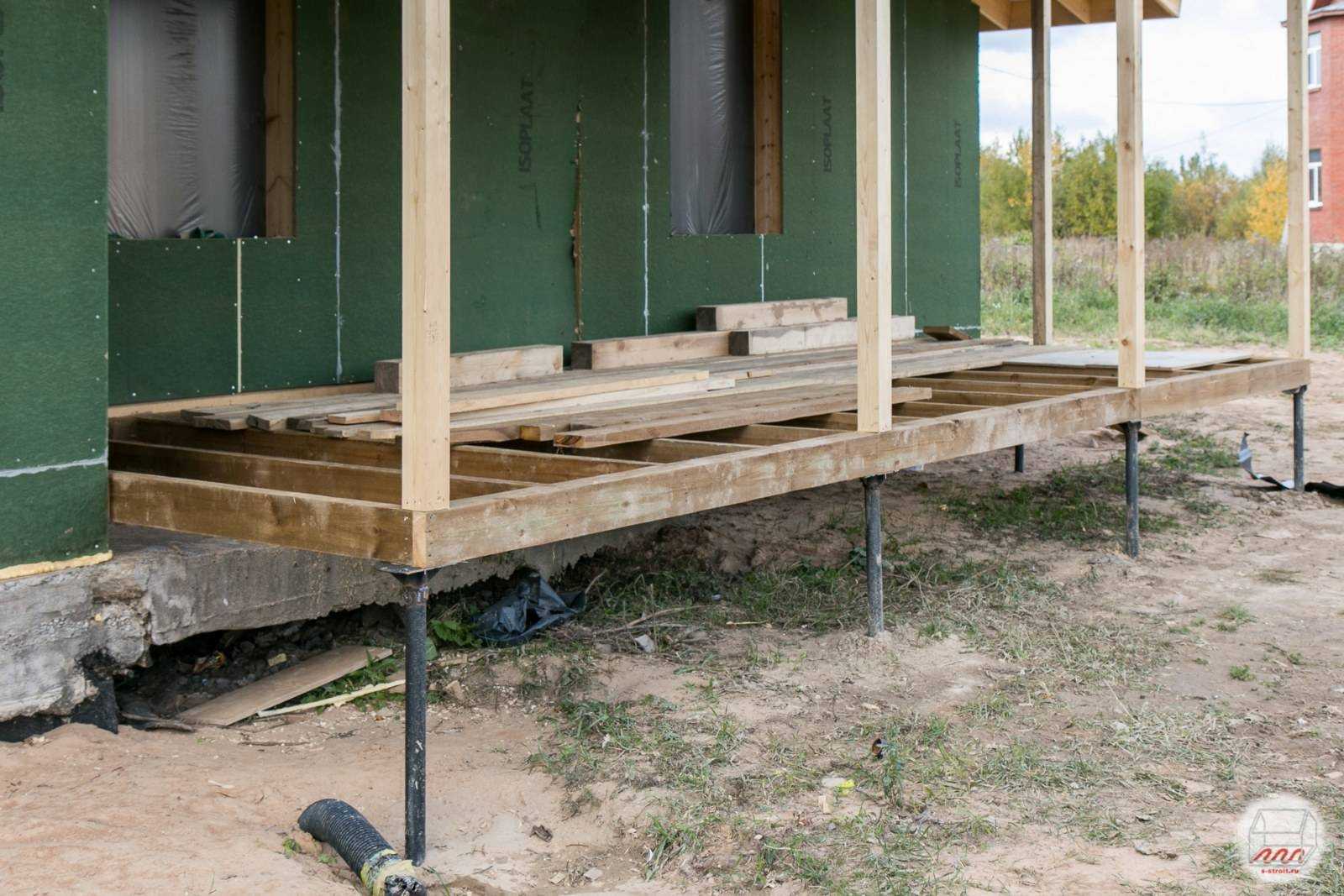

Обустройство обвязки, лаг и настила
Для ростверка применяется древесина хвойных пород
Ростверк представляет собой пояс из хвойной древесины, его берут сечением 15 х 15 или 20 х 20 см. На оголовках стержней бруски фиксируют болтами. Укладывают обвязочные балки в виде сетки между внутренними элементами и по периметру наружного края. На углах делают вырез в теле бруса, чтобы получить пазовое соединение.
Перпендикулярно деревянным лагам ставят металлические прогоны с промежутком 50 см, к дереву фиксируют саморезами. Сверху лаг укладывают древесно-полимерный декинт. Слой представляет собой затвердевшую смесь древесины и мономеров (полистирол, поливинилхлорид). Материал бывает в форме половых и террасных досок, плит.
Металлические прогоны часто меняют алюминиевым профилем. Ошибкой считается укладывать легкие элементы поверх металлических оголовков, т.к. металл и алюминий при контакте окисляются и разрушаются. Если так случилось, используют резиновые подкладки размером немного шире балок. При установке горизонтальных прогонов проверяют уровень с помощью инструментов.
Возведение стен и кровли
Прозрачная крыша в деревянном каркасе для террасы
Каркас террасы на сваях, примыкающей к дому, монтируют из брусков, ширина по стороне которых должна быть не меньше 12 см. Горизонтальное соединение выполняют под углом для прочности. Вертикальные стойки распирают диагональными укосами. Деревянные части каркаса обрабатывают защитными средствами против влажности, микроорганизмов и возгорания.
Верхнюю часть остова обвязывают поясом из деревянных прогонов, он служит опорой при установке стропил и конструкций кровли. Каркас обшивают готовыми щитами заводского изготовления, досками, фанерными листами ДСП, OSB, вагонкой, брусками блок-хаус. Стены можно выполнить из кирпича, пеноблока, ракушки, сделать наполовину остекление, чтобы увеличить освещение. Иногда верхнюю часть стен оставляют открытой.
Расчёты
Целью расчётов является определение оптимального количества свай, которые бы обеспечили стабильное положение дома относительно грунтового основания.
Расчёт свайного фундамента из КТ состоит из нескольких этапов:
- определение оптимального веса дома;
- расчёт необходимой площади опоры;
- определение характеристик грунтового основания;
- количество и план расположения свай;
- расчёт длины КТ.
Определение оптимального веса дома
Также принимается во внимание максимальное количество людей могущих находиться в доме одновременно. Чтобы застраховаться от просчётов, полученный результат умножают на коэффициент надёжности (k = 1,1)
Необходимая площадь опоры
Сумму нагрузок делят на площадь дома, получая условную удельную нагрузку (кг/см2). Она должна быть меньше на 10 – 15% меньше сопротивления твёрдого грунтового основания.
Площадь дома делят на величину поперечного сечения канализационной трубы (0,02 м2), тем самым получают необходимое количество точечных опор.
Характеристики грунта
Свайный фундамент устанавливают в местах, где верхний пласт земли обладает слабой структурой (глинистые, пучинистые и болотистые почвы)
Поэтому важно опереть трубы на нижний твёрдый слой грунта
Сопротивление грунта можно узнать из вертикальной съёмки с привязкой к месту строительства. Документ хранится в отделе архитектуры и землеустройства местной администрации.
Помимо этого в данных геологоразведки указана глубина промерзания почвы и уровень грунтовых вод, что необходимо будет знать при расчёте длины сваи.
Количество и план расположения свай
После этого составляют план расположения свай, соблюдая следующие условия — опоры должны устанавливаться с интервалом не более 1,5 – 1,6 м, по углам периметра здания и в местах пересечения внутренних стен.
Это делается для того, чтобы нагрузку от дома равномерно распределить по всей длине ростверка.
Длина опор
Длину опор рассчитывают, исходя из:
- глубины промерзания почвы,
- уровня грунтовых вод,
- отметки нахождения твёрдого грунтового основания.
Также учитываю высоту наземной части трубы (минимум 300 мм).
Например, глубина промерзания составляет 300 мм, прочный грунт находится ниже на 100 мм, а уровень грунтовых вод ещё ниже — на глубине 1500 мм, то подземная часть сваи будет равна 700 мм. С учётом наземной высоты сваи длина КТ будет равна 1000 мм.
Технология
Подготовительные работы сводятся лишь к удалению отмостки в месте, где будет находится место примыкания террасы к дому.
Монтаж
После расчета винтовых свай и обработки, следует руками выставить их в приямках. Необходимо контролировать их наклон при помощи строительного уровня. Вкручивают опоры с помощью особого инструмента, надетого на верхнюю часть, это вы можете проделать самостоятельно. После ввинчивания всех винтовых свай, их окончания обрезают для того, чтобы все они были одной высоты. Во внутреннюю часть конструкции заливают бетонным составом. Пространство в трубах сверху закрывают специальной головкой из металла. Стоит какое то время переждать, пока бетон в сваях не застынет. Из за этого работы по пристройке веранды к частному дому должны быть прекращены на некоторое время.
Ростверк
Стройка стен будущей веранды производится над брусом. Снизу производится цокольная облицовка для предупреждения разрушений конструкции от морозов. Соорудить веранду к частному дома совсем просто, необходимо лишь выполнять правильную последовательность действий.
Как пристроить к дому террасу на свайном фундаменте: Популярный материал:
Для отделки террасы на свайном фундаменте используется множество материалов. Среди них наиболее популярны:
- Дерево — экологичный материал, который придает террасе теплый и приятный вид. Дерево может быть использовано в виде пола, перил и декоративных элементов. Однако, для террасы на свайном фундаменте необходимо выбирать только прочные породы, которые не подвержены гниению.
- Камень — прочный материал, который гарантирует долговечность террасы. Камень можно использовать как для пола, так и для отделки стен и столбов. Но стоит учитывать, что камень тяжелый материал, поэтому для пристройки террасы на свайном фундаменте возможно потребуется усиление строительной конструкции.
- Композитные материалы — современный вариант отделки террасы, который является более долговечным и устойчивым к погодным условиям, чем дерево. Композитные материалы могут имитировать дерево или камень и просты в установке.
Место примыкания крыши веранды к дому
Как правило, при накрытии крыши веранды применяются такие же кровельные материалы, как и при строительстве дома, чтобы не нарушать общий дизайн постройки в целом. Примыкание кровли пристройки к дому может быть выполнено различными способами, в зависимости от того, к какой из стен пристроена веранда. Если крыша веранды в конечном итоге является продолжением крыши дома, то задача существенно упрощается, поскольку достаточно срастить две стропильные системы. Получается, что крыша веранды примыкает к крыше дома.
В таком случае действуют так:
- Формируется верхняя обвязка веранды с креплением стоек.
- К обвязке крепятся потолочные балки, к которым впоследствии будет подшит потолок веранды.
- Стропильные ноги дома укорачиваются, чтобы они не выходили за пределы стены.
- Элементы стропильной системы пристройки крепятся к стропильной системе дома так, как показано на изображении ниже. Способ крепления выбирается в зависимости от сложности конструкции. Для большей надежности используются металлические накладки.
- Чтобы конструкция оказалась надежной и могла противостоять нагрузкам, крепятся специальные усиливающие распорки, о назначении которых сказано на изображении ниже.
Популярные статьи Как сделать своими руками элементы ландшафтного дизайна
При ширине веранды больше 2-х метров, а также при условии применения тяжелого кровельного материала, устанавливаются дополнительные распорки. Как правило, они не крепятся с боков стропил, а вставляются между верхней и нижней балками, после чего их лучше закрепить.
Для того, чтобы исключить провисание крыши, устанавливают распорки между потолочными балками и стропилами
Иногда получается так, что кровля веранды примыкает к стене дома. Чтобы решить такую проблему, необходимо проделать в стене штробу и заложить в нее специальный профиль, тщательно заделав все щели. Второй стороной профиль заходит на поверхность кровельного материала, что исключает попадание осадков в пространство, которое обусловлено примыканием конструкции к стене.
Такой профиль можно сделать своими руками, изогнув соответствующим образом отрезок оцинковки. Конструкция отличается тем, что необходимо укрепить специальный брус, который отодвигает этот фартук от стены на нужное расстояние. Фартук так же крепится не к самой стене, а к брусу, вмурованному в штробу. На самом деле, если конструкция пристройки простая и примитивная, то такой фартук можно закрепить и к стене, выгнув край соответствующим образом. После этого штробу лучше замазать герметиком.
Второй вариант примыкания крыши пристройки к стене дома
Стропила к наружной верхней обвязке крепятся с помощью металлических уголков, как показано на фото ниже, поскольку размеры элементов не позволяют делать специальные вырубки, как при наличии мауэрлата.
Способ крепления стропильных ног веранды к верхней обвязке
Решение простое и надежное, хотя и не очень смотрится, но на самом деле его никто не увидит после того, как на крыше будет лежать кровельный материал, а потолок будет подбит какими-либо отделочными материалами.
Веранда пристроенная к дому: этапы строительства
Прежде всего необходимо определиться с типом — открытая/закрытая, из какого материала, выбрать тип фундамента. Также необходимо решить, какие размеры она будет иметь, где и как располагаться. Все это желательно прорисовать на плане. Еще лучше — заказать проект. Строительство по проекту у нас, скорее, исключение, но хотя-бы план с размерами и указанием места расположения, привязкой к дорожкам и т.д. у вас быть должен.
Постройка веранды к дому своими руками идет по следующему плану (строим из древесины):
- При помощи колышков и шпагата размечаете контуры.
- Снимаете дерн и плодородный слой. Если этого не сделать, под настилом растительность будет гнить, распространяя ароматы.
- Размечаете фундамент. На этом этапе могут возникнуть вопросы: какой высоты он должен быть. Если фундамент делаете несвязным и «плавающим», уровень настила веранды должен быть на 5-10 см ниже уровня пола. Это необходимо для того, чтобы даже приподнявшись, пристройка не заблокировала входную дверь. Если не хотите чтобы пол был ниже, придется во входной двери делать высокий порог: чтобы гарантировать свободу открывания двери. От того, на какой высоте будет находится пол пристройки, зависит высота опорного бруса. Он прибивается к стене дома, к нему крепят балки перекрытия. По его нижнему краю отбивают высоту фундамента (это два следующих шага).
- Прибиваете к стене опорный брус, по нижнему краю которого отбивается высота фундамента.
Как разметить пристройку: прибиваете на требуемом уровне опорный брус, по его нижнему краю отбиваете высоту фундамента
- Строите фундамент.
- Пока бетон набирает хотя бы половину прочности, завершаете подготовку площадки. Если на дне котлована (плодородный слой сняли) почва хорошо пропускает воду (песчаная, супесчаная), на дно засыпаете щебень. Его можно уплотнить, а можно обойтись и без этого. Если под плодородным слоем суглинок или глина, засыпать котлован придется или таким же грунтом (но не плодородным) или чистой глиной. Ее необходимо хорошо утрамбовывать, чтобы не создавались пустоты, в которых будет скапливаться вода (лучше укладывать размоченную до состояния пасты слоями).
- На готовый фундамент укладывается слой гидроизоляции.
- Выставляются и закрепляются опорные стойки под кровлю.
- Делают обвязку стоек: прибивают по периметру брус толщиной 100*150 мм. Его можно прибить снаружи стоек или между ними. Иногда стойки прибивают после того, как настелили пол. Это — не самый лучший вариант: пол быстрее всего придет в негодность. При таком строении чтобы его заменить, придется разбирать все, вплоть до крыши. Если сначала выставить стойки, а после — пол, его можно будет ремонтировать без проблем.

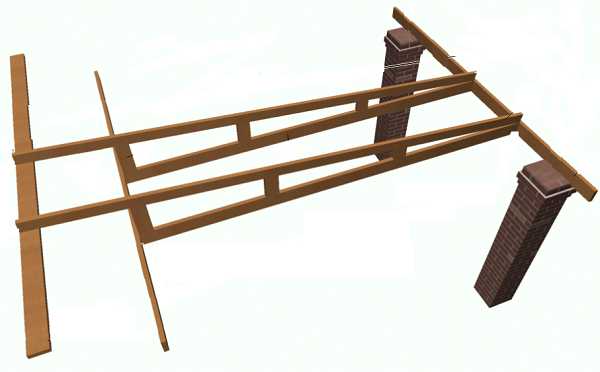

Так выглядит собранный каркас веранды, пристроенной к дому. Промежуточные стой ки нужны, только если ширина веранды будет более 3 метров.
- К фундаменту и опорному брусу крепят балки перекрытия (брус 100*150 мм). Шаг их установки соответствует шагу установки свай или столбиков.
- Собирают стропильную систему.
- Устанавливаются боковые ограждения (для открытых) или стены (для застекленных). На этом этапе общая технология заканчивается. Далее для крытых она более длинная, открытая веранда к дому пристраивается проще:
- Для открытых на балки прибивают доски пола.
- Для застекленных делают утепленный пол. К балкам прибивают черновой пол. Сверху — лаги, между ними — утеплитель, поверх — чистовой пол.
- Укладка кровли.
- Отделка стен внутри и снаружи.
Это только общие этапы. Чтобы иметь более полное представление о том, как сделать веранду к дому, далее рассмотрим самые проблемные моменты строительства подробнее.
Возможно, вас заинтересует постройка беседки?
Коротко о главном
Винтовые сваи состоят из ствола с острым наконечником и винтом. Они производятся из прочной стали и защищаются от коррозии специальными составами. В заводских условиях ведётся контроль над процессом изготовления, качеством используемых материалов и соответствием готовых изделий требованиям СНиП. В домашних условиях воссоздать производственный процесс невозможно, так как делают винтовые сваи в таком случае из материалов, поддающихся ручной обработке, то есть, менее прочных. Такие изделия можно применять только для строительства лёгких построек. Изготавливают их из стальных труб, заостряя их нижний срез и приваривая к нему винт из листовой стали.
Что такое свайно-винтовой фундамент
Веранда является легкой конструкцией, под которую нет никакой нужды сооружать мощный ленточный или плитный фундамент. С нагрузкой одинаково хорошо справятся свайный и столбчатый фундаменты. По срокам изготовления и простоте установки, среди прочих нет равных свайно-винтовому варианту. Что это такое?
Делается он из специальных металлических свай, заостренных к концу и имеющих на нем архимедов винт.
Преимущества и недостатки такой конструкции
Не сложно догадаться, что изделия благодаря этому дополнению ввинчиваются в грунт, практически не нарушая его естественной плотности. Эта особенность позволяет выполнять дальнейшие строительные работы сразу же после монтажа, тогда как тот же бетон должен набирать прочность в течение 28 суток. Благодаря этому сроки строительства веранды сводятся к минимуму
Ввинчивание свай производится как машинным, так и ручным способом. Второй вариант несколько дольше в исполнении, зато не потребует затрат на наем техники. Для работы потребуется всего два человека.
Сваи прекрасно подходят для участков с неровным рельефом, с легкостью компенсируя перепады высот при достаточной длине. Уже с завода винтовые сваи покрыты слоями плотной устойчивой к влаге и ультрафиолету краске, что надежно защищает их во время эксплуатации. Изделия делаются из толстостенной прокатной стали, благодаря чему получают высокую несущую способность, и способны выдержать даже каркасный дом больших размеров, не говоря про веранду.
При ручной установке сваи нелегко точно вывести вертикальный уровень, что можно посчитать косвенным недостатком. Так же можно упомянуть слишком простой внешний вид, но при желании наземную часть можно спрятать за имитацией цоколя. В остальном винтовые сваи не имеют себе равных среди конкурентов, как фундамент для веранды и прочих легких конструкций. Установка будет подробно описана далее, в соответствующей главе.
Уроки и выводы из проделанной работы
Итак, первое: что хочешь сделать хорошо – делай сам. Конечно, если ты это не умеешь, разговор другой. Но смотрите, я даже предлагал деньги, спрашивал сколько надо за работу, соглашался на предложенную сумму, но в итоге никто мне не помог. Может я не ту сумму предлагал за работу…
Второе, всегда делайте предварительное бурение грунта. Можно легко попасть в такую ситуацию, как у меня. Любая, уважающая себя фирма, обязательно проводит такие работы. Да, вы дополнительно заплатите деньги, но уже не окажитесь в таких обстоятельствах, как я. В итоге была потеряна неделя времени, пока искалась техника и т.д.
Третье, «не ведитесь» на самые низкие цены. Низкая цена не всегда выгодно. Можно значительно проиграть на качестве самих свай и качестве монтажных работ. Выбирайте по стоимости нечто среднее и обязательно заключайте договор на предоставленные услуги, а также требуйте все оплаченные чеки.
На этом буду заканчивать. Есть вопросы – задавайте. Есть предложения – пишите. Может кто-то сталкивался с другими проблемами? Дайте знать, читателям будет интересно. И не забудьте посмотреть видео ниже о способах обвязки винтовых свай. Мирного и светлого вам неба! Пока!
