Как выбрать термостойкий кабель для бани и сауны

Напряжение электрической сети в сауны

Процесс монтажа электрической проводки и подключения различных приборов включает в себя несколько этапов:

Составление проекта – графического плана размещения проводки, розеток, осветительных приборов, распределительного щитка, электропечи, водонагревателя;
Расчет и приобретение необходимого количества проводки, розеток, осветительных приборов, защитных устройств (УЗО) или дифавтоматов;
Прокладка в баню силового вводного кабеля;
Монтаж распределительного щитка, установка в него вводного автомата, УЗО и автоматов на различные группы электроприборов (розетки, светильники, водонагреватели, электропечь и т.д.);
Заземление распределительного щитка;
Подключение силового кабеля к вводному автомату;
Укладка проводки открытым или скрытым способом;
Установка пульта управления электропечи (электрокаменки);
Подключение розеток, осветительных приборов;
Подключение электропечи (электрокаменки) к щитку пульту при помощи высокотемпературного кабеля.

Схема распределительного щитка бани

После завершения монтажных работ производится проверка работоспособности осветительных приборов, розеток, электропечи, водонагревателя.

Для запитки бани или сауны используют три вида напряжения:

Однофазное сетевое – напряжение 220 используют как источник для подключения бани или сауны с суммарной мощностью всех приборов и освещения не более 10 кВт;
Однофазное пониженное –напряжением 12-36 В запитывают светильники и светодиодную декоративную подсветку парилки и моечного отделения. Для получения такого напряжения используют специальный понижающий трансформатор типа ЯТП-0,25 220/36В;

Понижающий трансформатор

Трехфазное сетевое – при использовании такого водонагревательного и отопительного оборудования, как электрический конвектор (радиатор), система теплый пол, электропечь или электрокаменка, бойлер, суммарной мощностью более 15-20 кВт, в бане применяют трехфазное сетевое напряжение на 380 В.

Сложно сказать какую проводку лучше использовать, поскольку это зависит от конкретной ситуации, но чаще применяется воздушный вариант – он проще монтируется и значительно дешевле. Под землей дороже и значительно дольше, поскольку потребуется сложная подготовительная работа.

Рекомендуем различную наружную проводку доверить опытным мастерам, поскольку это очень сложная работа. Но, если – это делается самостоятельно вам поможет упрощенная инструкция как сделать проводку с помощью воздушного способа:

Нельзя опускать кабель ниже шести метров до проезжей части;
Расстояние до пешеходной части не менее 3,5 метра;
Опоры необходимо ставить каждые 25 метров либо менее этого, если потребует ситуация;
Вход кабеля в баню должен находится на высоте не менее 2,75 метра.

Чтобы ввести его в помещение потребуется металлическая втулка, но в бане нельзя использовать подобный кабель. Далее придется применить провод на основе медного стрежня.

Но можно подвести кабель с помощью подземного способа. Для этого придется опираться на кабель ВБбШв, его еще называют проводом, обладающим броней, поскольку он снабжен стальным типом защиты для полимерной оболочки. Он обладает четырьмя медными жилами на основе сечения в 10 мм2.

Как использовать этот способ:

Прорывается траншея с глубиной не менее 0,7 метра. В нее добавляется около 10 см песочного настила;
Провода укладываются волнообразным способом. Потом покрываются дополнительным слоем песка на основе 10 см;
Это покрывается грунтом, добавляется специальная сетка для блокирования доступа к проводке;
Для ввода в баню применяется стальная втулка;
Чтобы подключиться к распределительному щитку необходимо освободить провод от защитной оболочки;
Создается качественное заземление и потребуется установка громоотвода.

Подключение розеток в бане/сауне

Учитывая агрессивные условия саун и бань, к розеткам накладываются существенные ограничения. Так розетки запрещено располагать в помещениях парилок и помещениях для мытья. Они могут использоваться только в комнате отдыха и предбаннике на высоте 90 см. Класс защиты розетки выбираются не менее IP-44. Розетки желательно использовать с крышками. Розетки устанавливаются на стенах в зависимости от того, какая у нас схема проводки в бане/сауне.

Для температуры 150-180 градусов

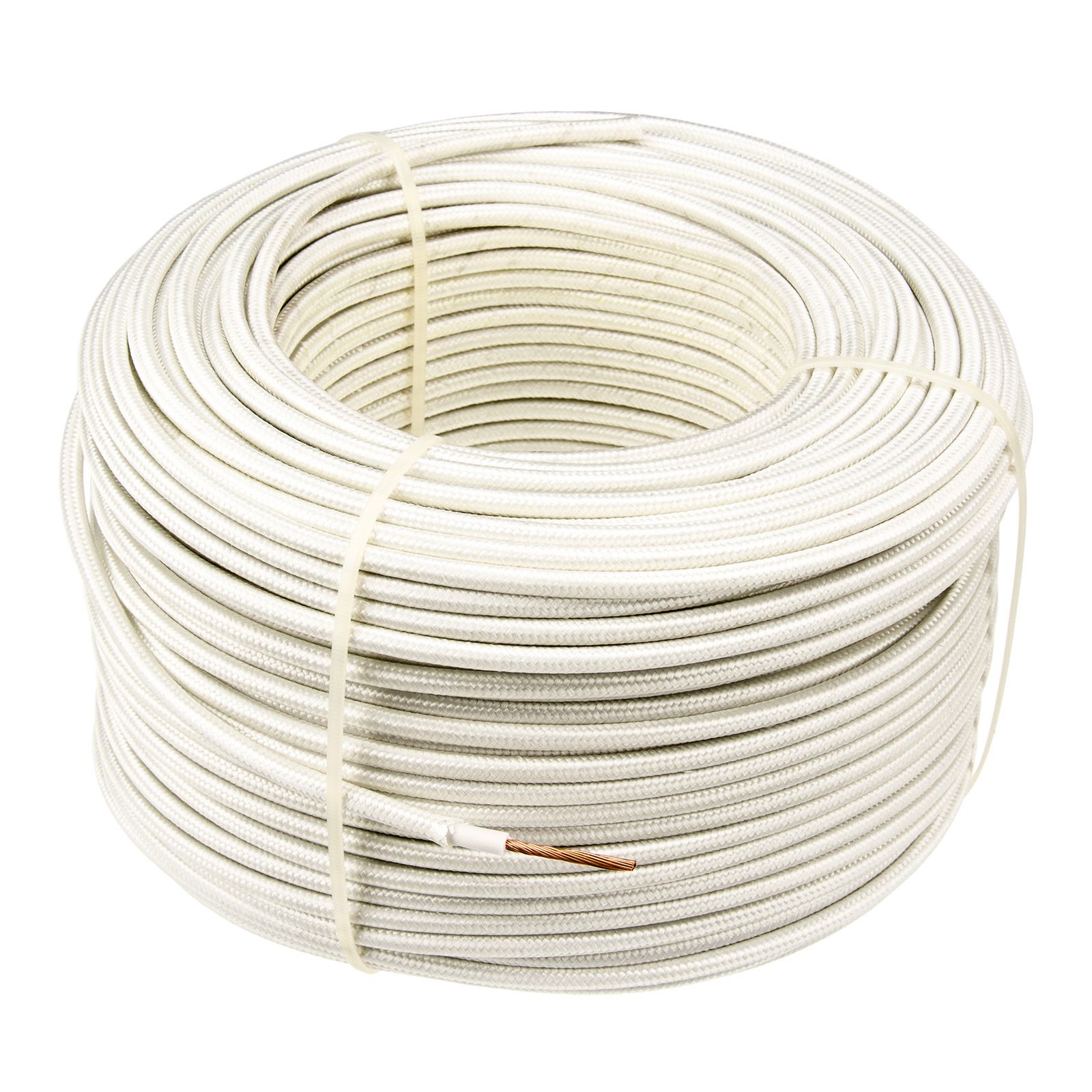

Кабель для бани должен быть термостойким, прочным, инертным к влиянию горячих паров воды, устойчивым к возможным механическим воздействиям. Апробированы временем, наиболее востребованы несколько видов проводов для сауны.

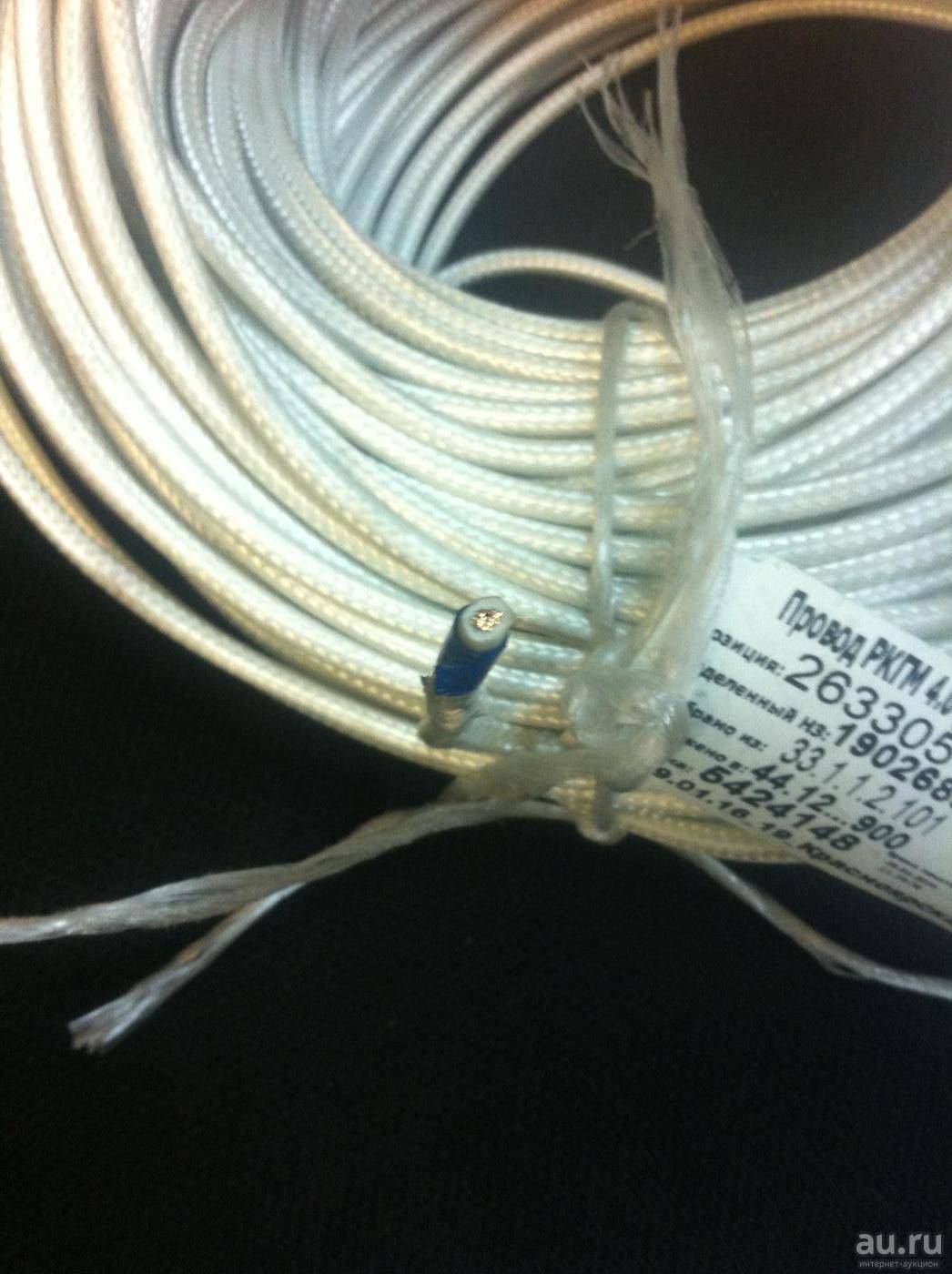

Термостойкий провод РКГМ применяется при 100% концентрации паров влаги и температуре, достигающей +180 ℃.

Качества обусловлены изолированием медных проводов силиконом, изготовлением оплетки из стекловолокон. В аббревиатуре зашифрована следующая информация: РК – резина кремнийорганическая, ГМ – голый медный провод.

Термостойкий провод ПВКВ идеально подходит для подключения электрооборудования. Он выдерживает высокую влажность, обеспечивает стабильную работу при температуре +180 ℃.

Буквы маркировки означают, что провод выводной сделан с кремнийсодержащей оболочкой. Он хорошо выдерживает механические нагрузки, может многократно изгибаться без ущерба для целостности.

Термостойкое проволочное изделие не реагирует на плесень, пропиточные смеси; устойчиво к воспламенению; может применяться при повышенном или пониженном давлении.

Жаростойкий провод ПРКА – сделан из меди. Аббревиатура информирует: П – провод, РК – в кремнийорганической резиновой оболочке, А – с увеличенными показателями твердости.

Продукт идеально подходит для саун, парилок всех видов, бань, сушилок; выдерживает +180 ℃, влажность 98 %. Не рекомендован для многократных изгибов.

Термостойкий провод ПНБС подходит для статичного (неподвижного) прокладывания в банях, саунах, парилках, любых других влажных помещениях с высокой (до +150 ℃) температурой. Об этом свидетельствует аббревиатура. Рекомендуемая температура помещений составляет +150 ℃.

Общие правила внутренней проводки

При выполнении проводки учтите особенные требования:

Электромонтаж от распределительного щитка должен выполняться цельными кусками проводов и кабелей, любые промежуточные соединения запрещаются.
Не следует применять проводники в металлических оболочках.
Если баня имеет исполнение из дерева, то электропроводка допускается только открытого типа, проложенная сверху деревянных поверхностей. Запрещается размещение проводов в ПВХ трубах.
Категорически запрещается монтаж проводов над печью.
В случае, когда баня имеет кирпичное исполнение, допускается монтировать скрытую проводку, спрятанную под слоем штукатурки.
Обязательно используйте защитное зануление.

Прокладка проводов от распределительных коробок выполняется строго под прямыми углами, прокладывать их надо только горизонтально или вертикально, никаких «наискосок» не допускается.
Соединение жил производится с помощью сварки либо пайки, категорически запрещены скрутки.
Не следует размещать провода вблизи дверных или оконных проёмов, металлических труб или батарей.
В помещениях с высокой влажностью и температурой, например в парилке, запрещено размещать коммутационные аппараты (выключатели, розетки, а также распределительные коробки). В противном случае в них станет накапливаться влага, что неизбежно приведёт к короткому замыканию. Лучше всего для их размещения выбрать предбанник или комнату отдыха.

Процесс монтажа в бане или сауне

После проведения кабеля процесс монтажа электропроводки в бане или сауне можно условно поделить на несколько этапов:

Монтаж электрического щитка;
Разводка проводки в бане от щитка;
Установка осветительных приборов и их подключение к проводке;
Установка розеток и их подключение к проводке;
Установка выключателей и их подключение к проводке.

Этап 1: установка электрического щитка

Вся энергетическая система банного сооружения будет запитываться именно от этого устройства – электрощитка.

В процессе его установки нужно соблюдать некоторые требования и правила, в том числе о месторасположении:

Необходимо обеспечить беспрепятственный доступ к электрическому щитку;
Ни при каких обстоятельствах не размещать щиток в парной или других помещениях с высокой опасностью возгорания;
Помещение, в котором будет располагаться щиток, должно хорошо проветриваться и освещаться.

В большинстве случаев щиток располагают в комнате отдыха, поскольку это наиболее безопасное помещение во всем банном строении. Минимальное расстояние между полом и верхней частью щитка – 1,5 м. Лучше всего выводить кабеля от щитка через гофротрубу.

Этап 2: разводка

Для того, чтобы приступить непосредственно к внутренней разводке, должна быть готова схема электропроводки. Здесь также определяется, каким образом провода будут прокладываться.

Открытый способ более практичен, поскольку при ремонте или замене кабелей не придется портить стены, так как проводка очень легко и просто просматривается.
Скрытый способ практичен с эстетической точки зрения, ведь в этом случае провода не бросаются в глаза и не портят общую картину интерьера. Однако при возникновении необходимости ремонта придется вскрывать стены и потолки, а это довольно дорого и долго.

На данном этапе обустройство проводки производится по всем банным комнатам. Лучше всего остановиться на открытом способе прокладки проводов, но в этом случае их следует поместить в гофру из негорючих материалов. Для того, чтобы подвести провода к розеткам, необходимо сделать U-образное колено и завести жилы снизу.

После проведения линии в каждой из банных комнат, а также присоединения ее к светильникам и электрическим приборам, нужно подключиться к автоматическому выключателю.

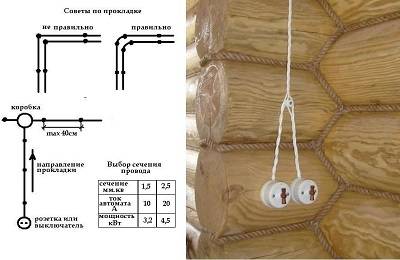

Если вы решили сделать разводку электрики в бане своими руками, то следуйте следующим рекомендациям:

Исходящая от щитка разводка должна быть цельной; Для бани из сруба или древесины лучше всего использовать открытый способ проводки, однако ни в коем случае не следует помещать провод в ПВХ трубу; Для бани из кирпича можно сделать скрытую проводку, спрятав провода за слоем штукатурки; Не рекомендуется размещать проводку в заметных местах, например напротив дверей или вблизи труб из металла и батарей; Важно отметить, что перекручивания проводов, а также перегибов не должно быть. Провода располагаются либо строго вертикально, либо строго горизонтально; Из-за повышенной влажности нельзя располагать розетки и выключатели в парилке, поскольку со временем конденсат скапливается внутри электроприборов, а это неизбежно приводит к замыканию; Ни в коем случае нельзя размещать провода около печи или над ней; Нельзя помещать провода в оболочки из металла или трубы

Этап 3: подключение светильников

Необходимо внимательно отнестись к выбору светильников. Класс их защиты должен быть не менее IP44, а мощность не превышать 70-75 Вт. Плафоны обычно используются из плотного закаленного стекла, а сам корпус – из керамики. Корпус светильника подключается к защитной жиле провода, поэтому, если он будет из пластика, то не избежать деформации.

Размещать светильники рекомендуется на стенах, поскольку размещение на потолке не самое удачное, ведь именно там скапливается горячий воздух. Для парной обычно используется минимальное напряжение в 12(В), в связи с этим возникает необходимость в понижающих трансформаторах. В парилке их размещать недопустимо.

Этап 4: подключение розеток

Ни в коем случае нельзя размещать розетки в парной. Лучше всего отвести им отдельную зону в наиболее безопасном помещении, таком, как комната отдыха или тамбур. Уровень защиты розеток в бане должен быть не меньше IP44, наличие защитных крышек на них является преимуществом. Минимальная высота, на которой могут быть размещены розетки – 90 см.

Международные обозначения

На международном рынке термостойких проводов для каждого вида изделий приняты определенные сокращения. Например, сокращением SID обозначается обычная сплошная однокомпонентная жила; SIF – тонкожильная модификация; SIFF – продукция с супертонкими жилами. Негорючий гибкий провод в международном профессиональном сообществе маркировку SIZ.

Присутствие в обозначении сочетания букв GL обозначает наличие оплетки из термостойких стекловолокон. На практике применяется значительное количество сокращений.

Приобретая изделия, обратите внимание на обозначения. При необходимости все поставщики могут провести разъяснения, предоставить сертификат пожарной безопасности

Согласно международным нормам в документе указывают:

огнестойкость;
склонность к распространению огня;
количество галогенсодержащих выделяющихся газов;
объем кислотных газов с указание значений рН и удельной проводимости;
величину значений плотности дыма при горении образца в конкретных заданных условиях.

После ознакомления с представленной информацией о термостойких свойствах и других характеристиках проводов сомнения покупателей исчезнут.

Виды термостойкого кабеля

Одним из главных условий безопасного монтажа электрики в помещениях с высокими температурами и влажностью является термическая устойчивость электропроводки

Но здесь важно понимать, что сауна или баня имеют две категории помещений:

со стандартным температурным режимом: холл, комната отдыха, помещение с бассейном;
парилка: комната с высокими показателями по Цельсию.

Для стандартных помещений разрешено применять такие виды кабелей как АВВГ, ВВГ, NYM или ПВС. Их оплетка состоит из поливинилхлорида, сшитого полиэтилена или иных изолирующих материалов. Прокладывать такие провода можно скрытым или открытым способом. Главное, чтобы они были тщательно изолированы по всей длине.

Порядок сборки и монтажа электрики

Монтаж, разводка и подключение электропроводки в таком специфическом помещении, как баня – сложная процедура, которую выполняют в несколько этапов:

Наружные работы. Выполняется прокладка кабеля тем или иным способом, производится ввод его в помещение бани.

Внутренние работы. Прокладка проводов во все помещения, установка освещения, розеток, выключателей и прочих устройств.

Примечательно, что внутренние и наружные работы практически не пересекаются между собой, поэтому их можно выполнять одновременно или менять местами. Внутренние работы занимают больше времени, поскольку приходится производить трассировку проводов, устанавливать и подключать устройства управления, розетки и выключатели, освещение. Рассмотрим эти процедуры внимательнее.

Распределительный щит

Перед подключением распределительного щита необходимо подвести кабель питания (ввод) к участку его установки. В щиток набирают все УЗО, используя автоматы с отсечкой 10-30 мА. Это важный момент, поскольку каждый автомат должен обеспечить отсечку до появления тока неотпускания – величины, при которой человек не в состоянии самостоятельно прервать контакт с проводниками.

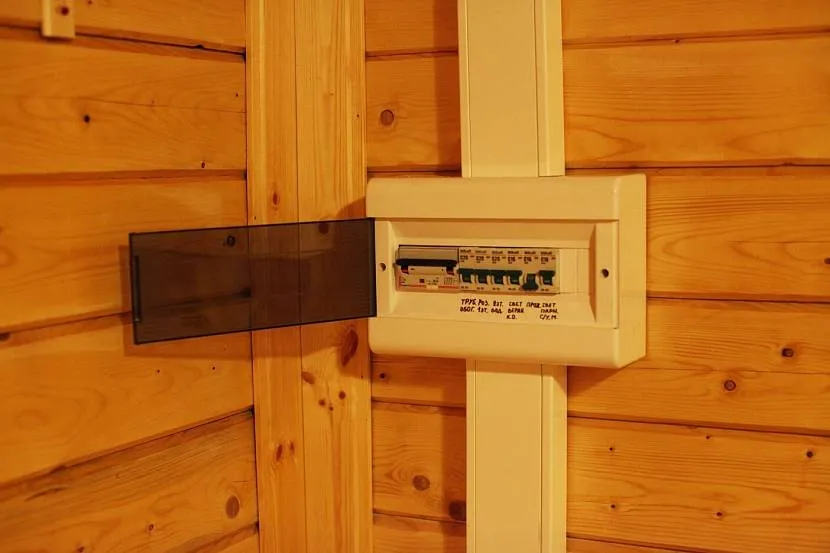

Распределительный щиток с подводящими кабель-каналамиИсточник econet.ru

Сам щиток устанавливается на высоте 1,4-1, 8 м от уровня пола. Это оптимальная высота, при которой автоматы можно хорошо рассмотреть.

Питающий кабель заводят в щиток и распределяют по секциям. Если их не будет, можно сразу разводить питание по потребителям. Провод для бани должен быть медным, трёхжильным, с подключением заземляющего проводника к специальной РЕ шине на щитке.

Видео описание

Процесс сборки электрощитка смотрите в видео:

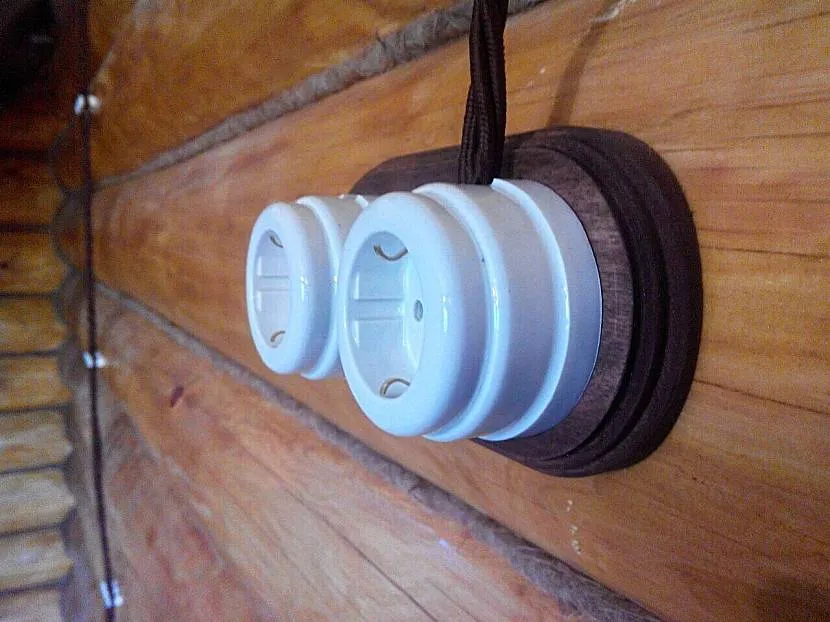

Розетки и выключатели

Розетки и выключатели устанавливаются поверх обшивки или на отделанную поверхность стен. К этому моменту проводка должна быть разведена по всем помещениям, а в точках крепления розеток и выключателей сделаны монтажные петли или тупиковые концы с небольшим монтажным запасом длины.

На кирпичных или бетонных стенах необходимо изготовить гнезда для коробок (при внутренней установки элементов). Если стены деревянные, устанавливаются негорючие подкладки. Зазор между ними и деревянной поверхность должен составлять не менее 10 мм.

Розетки на негорючей полимерной пластинеИсточник 2gis.com

Коробки фиксируют в гнёздах с помощью шпаклёвки. Провода разрешено соединять только внутри корпусов коробок, никаких точек соединения вне и быть не должно. Если длина провода не позволяет установить его на данном участке, надо взять более длинный отрезок, а короткий использовать в другом месте.

Установка всех элементов производится штатным способом, никаких дополнительных действий не требуется.

Осветительные приборы

Необходимо использовать светильники с уровнем защиты не ниже IP 54. В парилке должен использоваться специальный провод для сауны, термостойкий и оснащённый двойной изоляцией. Как правило, осветительные приборы устанавливают на стене в 3 зоне. Здесь они меньше нагреваются, поэтому способны работать длительное время. Корпуса светильников обязательно заземляют проводником, соединённым с шиной РЕ. После установки и подключения в светильники ставят лампы и закрывают плафоны.

Установка светильников в дополнительных помещениях производится тем же способом. Единственное отличие состоит в марке провода (допускается использование обычных видов кабеля с низким температурным пределом изоляции).

Видео описание

Обзорный видеоролик, освещающий процесс монтажа электрики в большой бане:

Коротко о главном

Монтаж электропроводки выполняется согласно требованиям ПУЭ (раздел «для саун и влажных помещений»). Необходимо подобрать кабель для сауны, соответствующий всем нормативным требованиям, и правильно проложить его с соблюдением норм безопасности.

Розетки, выключатели, аппаратура регулировки температуры подбираются исходя из условий эксплуатации. Необходимо обеспечить соответствие всех устройств по току и нагрузке, а также соблюдать требования по защите от влажности (IP).

Процесс монтажа в бане или сауне

После проведения кабеля процесс монтажа электропроводки в бане или сауне можно условно поделить на несколько этапов:

Монтаж электрического щитка;
Разводка проводки в бане от щитка;
Установка осветительных приборов и их подключение к проводке;
Установка розеток и их подключение к проводке;
Установка выключателей и их подключение к проводке.

Этап 1: установка электрического щитка

Вся энергетическая система банного сооружения будет запитываться именно от этого устройства – электрощитка.

В процессе его установки нужно соблюдать некоторые требования и правила, в том числе о месторасположении:

Необходимо обеспечить беспрепятственный доступ к электрическому щитку;
Ни при каких обстоятельствах не размещать щиток в парной или других помещениях с высокой опасностью возгорания;
Помещение, в котором будет располагаться щиток, должно хорошо проветриваться и освещаться.

В большинстве случаев щиток располагают в комнате отдыха, поскольку это наиболее безопасное помещение во всем банном строении. Минимальное расстояние между полом и верхней частью щитка – 1,5 м.

Лучше всего выводить кабеля от щитка через гофротрубу.

Важно! В обязательном порядке рядом со щитком должна быть размещена схема электрической проводки банного строения

Этап 2: разводка

Для того, чтобы приступить непосредственно к внутренней разводке, должна быть готова схема электропроводки. Здесь также определяется, каким образом провода будут прокладываться.

Открытый способ более практичен, поскольку при ремонте или замене кабелей не придется портить стены, так как проводка очень легко и просто просматривается.
Скрытый способ практичен с эстетической точки зрения, ведь в этом случае провода не бросаются в глаза и не портят общую картину интерьера. Однако при возникновении необходимости ремонта придется вскрывать стены и потолки, а это довольно дорого и долго.

На данном этапе обустройство проводки производится по всем банным комнатам. Лучше всего остановиться на открытом способе прокладки проводов, но в этом случае их следует поместить в гофру из негорючих материалов.

Для того, чтобы подвести провода к розеткам, необходимо сделать U-образное колено и завести жилы снизу.

После проведения линии в каждой из банных комнат, а также присоединения ее к светильникам и электрическим приборам, нужно подключиться к автоматическому выключателю.

Если вы решили сделать разводку электрики в бане своими руками, то следуйте следующим рекомендациям:

Исходящая от щитка разводка должна быть цельной; Для бани из сруба или древесины лучше всего использовать открытый способ проводки, однако ни в коем случае не следует помещать провод в ПВХ трубу; Для бани из кирпича можно сделать скрытую проводку, спрятав провода за слоем штукатурки; Не рекомендуется размещать проводку в заметных местах, например напротив дверей или вблизи труб из металла и батарей; Важно отметить, что перекручивания проводов, а также перегибов не должно быть. Провода располагаются либо строго вертикально, либо строго горизонтально; Из-за повышенной влажности нельзя располагать розетки и выключатели в парилке, поскольку со временем конденсат скапливается внутри электроприборов, а это неизбежно приводит к замыканию; Ни в коем случае нельзя размещать провода около печи или над ней; Нельзя помещать провода в оболочки из металла или трубы

Этап 3: подключение светильников

Необходимо внимательно отнестись к выбору светильников. Класс их защиты должен быть не менее IP44, а мощность не превышать 70-75 Вт.

Плафоны обычно используются из плотного закаленного стекла, а сам корпус – из керамики.

Корпус светильника подключается к защитной жиле провода, поэтому, если он будет из пластика, то не избежать деформации.

Размещать светильники рекомендуется на стенах, поскольку размещение на потолке не самое удачное, ведь именно там скапливается горячий воздух.

Внимание! Для парной обычно используется минимальное напряжение в 12(В), в связи с этим возникает необходимость в понижающих трансформаторах. В парилке их размещать недопустимо

Этап 4: подключение розеток

Ни в коем случае нельзя размещать розетки в парной.

Лучше всего отвести им отдельную зону в наиболее безопасном помещении, таком, как комната отдыха или тамбур.

Уровень защиты розеток в бане должен быть не меньше IP44, наличие защитных крышек на них является преимуществом.

Минимальная высота, на которой могут быть размещены розетки – 90 см.

Базовые характеристики

Провод РКГМ отличается следующими характеристиками:

Номинальное переменное напряжение — до 660 В.
Сечение многопроволочной жилы — от 0,75 до 120 квадратных миллиметров.
Класс гибкости — от 4 и больше.
Наименьший радиус изгиба при установочных работах — двойной
Диапазон рабочих температур — от минус 60 до плюс 180 градусов по Цельсию. Температура прокладки не должна быть меньше 15 градусов мороза.
Гарантийный срок эксплуатации — 8 лет.
Устойчив к воспламенению.

В таблице ниже представлена номенклатура проводов РКГМ по сечениям, массе и диаметру.

Сечение, кв.мм	Масса провода, кг/км	Наружный диаметр, мм
0,75	18,4	3,5
1	21	3,6
1,5	27	3,9
2,5	41,7	4,6
4	58,9	5,4
6	86,1	6,3
10	128	7,6
16	199	9,2
25	301	10,9
35	403	12,2
50	549	14,1
70	755	16,5
95	1018	18,6
120	1252,8	21,3

Проводка для предбанника и подсобки

В помещении бани парилка или ее наиболее горячая часть с электрокаменкой занимают от силы третью часть полезного пространства. Остальная территория — это комната отдыха, моечная, предбанник и раздевалка, где нет высокой температуры, поэтому нет особой необходимости в использовании термостойкой электропроводки.

Если парное отделение бани отапливается дровами, то основную проводку в помещении для освещения и вентиляции можно сделать кабелем ПВС с четырьмя жилами, сечением более 2,0 мм2 каждая. Поливиниловая изоляция меди и дополнительная черная бутил-стирольная оболочка позволяют эксплуатировать проводку при температурах до 40оС.

Немного по-другому выглядит схема при оборудовании в бане электропечи и каменки. Понятно, что внутри помещения для сауны используется термостойкий кабель, но как правильно подвести электроэнергию к жаростойкому кабелю нагревателей? ПВС нельзя использовать для высоконагруженных проводок. Из-за большой нагрузки по току многожильная медь разогревается до температуры почти в 80оС и буквально проплавляет поливиниловую изоляцию.

В этом случае для подключения электропечи участок от входного распределительного щита до коробки подключения термостойкой проводки внутри парилки выполняют кабелем NYM.

Данный кабель выгодно отличается от ПВС:

Вместо многожильной структуры используются цельнотянутые медные жилы, сечением 2-15 мм2;
В оболочке используется дополнительный промежуточный слой из термостойкой резины с меловым наполнителем.

Укладка силового участка из провода NYM считается несложной, для подключения печи используется цельный отрезок, без скруток и соединений, а внутри канала обязательно делают термокомпенсирующие петли. Эксплуатационный потолок для NYM ограничен 40оС, поэтому в качестве заменителя жаростойкого кабеля он не пригоден.
